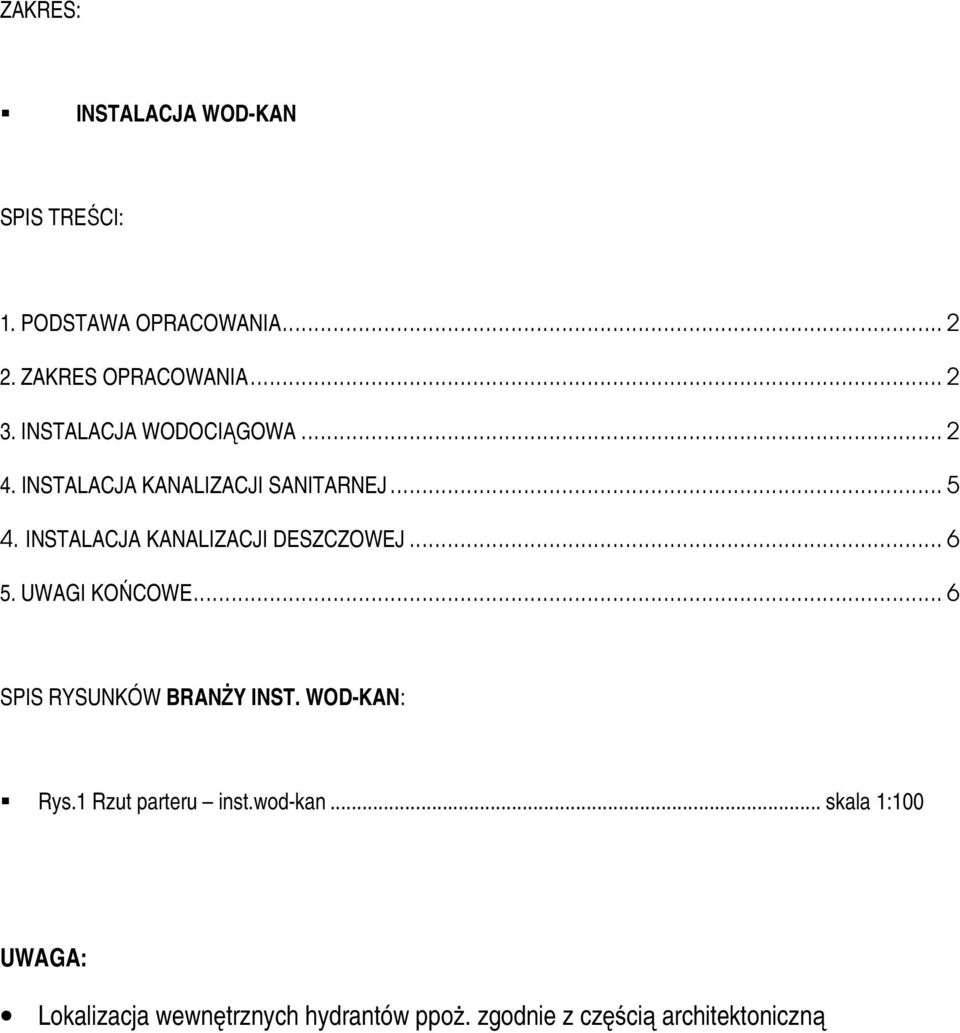

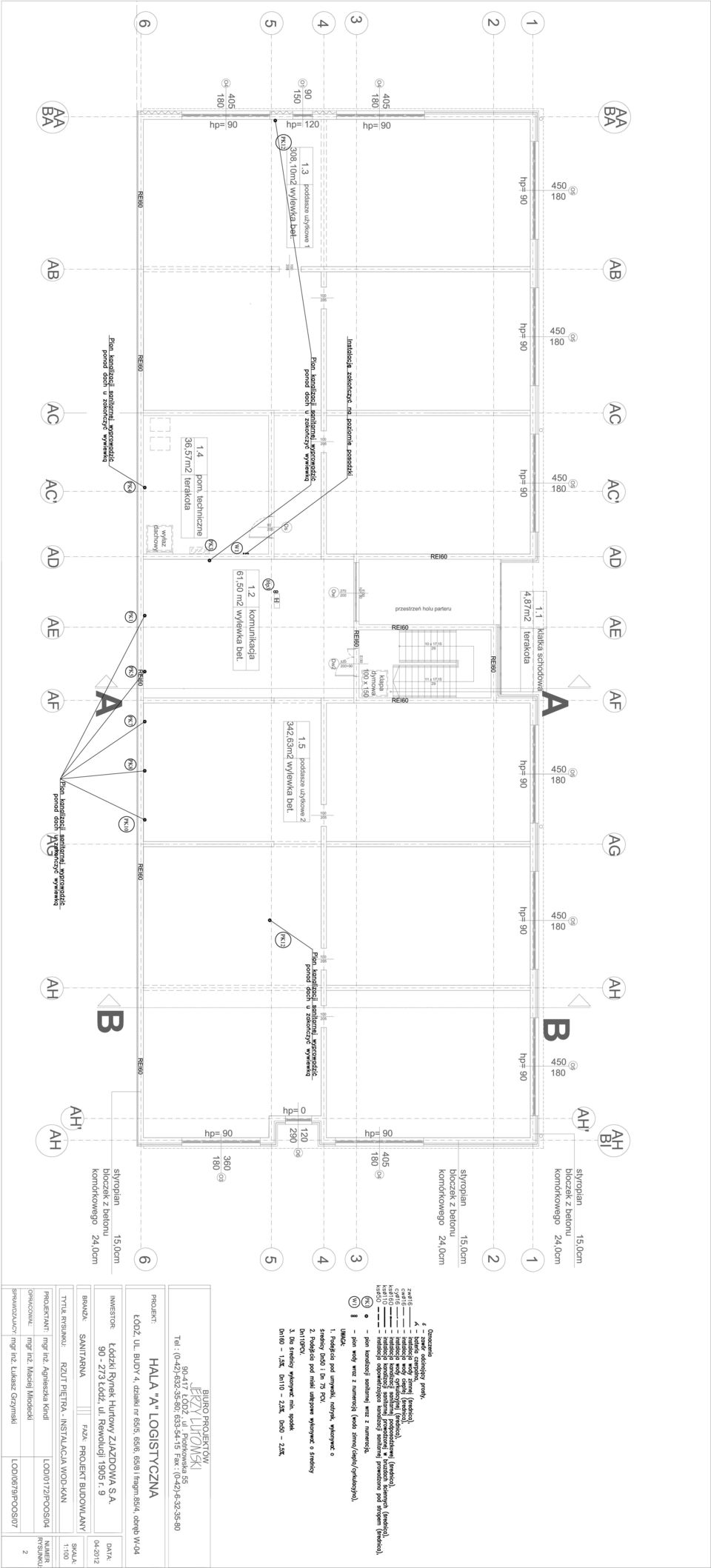

1 ZAKRES: INSTALACJA WOD-KAN SPIS TREŚCI: 1. PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA INSTALACJA WODOCIĄGOWA INSTALACJA KANALIZACJI SANITARNEJ INSTALACJA KANALIZACJI DESZCZOWEJ UWAGI KOŃCOWE... 6 SPIS RYSUNKÓW BRANŻY INST. WOD-KAN: Rys.1 Rzut parteru inst.wod-kan... skala 1:100 UWAGA: Lokalizacja wewnętrznych hydrantów ppoż. zgodnie z częścią architektoniczną

2 1. PODSTAWA OPRACOWANIA Zlecenie Inwestora Ustalenia z Inwestorem Otrzymana dokumentacja rysunkowa budynku (odrębny P.T. Architektury) Obowiązujące przepisy prawa: Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690, wraz z późniejszymi zmianami tj. Dz. U. Nr 33 poz. 270, Dz. U. Nr 109, poz. 1156) Informacje zawarte w: Polskich Normach, Wytycznych projektowania, wykonania i eksploatacji, Literaturze technicznej. 2. ZAKRES OPRACOWANIA Tematem niniejszego opracowania jest projekt budowlany wewnętrznych instalacji wod-kan dla projektowanego budynku hali logistycznej A zlokalizowanej w Łodzi, przy ul. Budy 4. Projekt budowlany obejmuje: INSTALACJĘ WOD-KAN wewnętrzną instalację WOD-KAN 3. INSTALACJA WODOCIĄGOWA Źródło zasilania Projektowana hala logistyczna będzie zasilana z istniejącej na terenie sieci wodociągowej Dn 160 mm na terenie za pośrednictwem przyłącza Ø90x8,2 mm z rur PEHD PE100. Wodomierz zostanie zlokalizowany w projektowanej na terenie studni wodomierzowej. Projektowany wodomierz jest podlicznikiem. Ciepła woda użytkowa będzie przygotowywana miejscowo za pomocą projektowanego pojemnościowego podgrzewacza elektrycznego zlokalizowanego w pomieszczeniu technicznym na parterze budynku. -2-

3 Opis rozwiązania projektowanej instalacji wodociągowej Wszystkie instalacje wodociągowe oraz piony zaprojektowano z rur stalowych ocynkowanych ze szwem, gwintowanych wg. PN-H-74200:1998. Rurociągi poziomego rozprowadzenia należy prowadzić w taki sposób aby stosować kompensacje naturalną poprzez zmianę trasy przewodów. Na rurociągach poziomego rozprowadzenia w warstwie wylewki wykonać kompensację typu U lub naturalną typu z wg wytycznych Producenta danego systemu instalacyjnego. Wewnętrzną obronę ppoż. budynku przewidziano za pomocą hydrantów natynkowych DN25 z wężem półsztywnym długości 30 m w szafkach natynkowych (dla części biurowo-socjalnej) i dwóch hydrantów DN52 zlokalizowanych w hali. Instalacja zasilająca zapewni wymagane ciśnienie przed zaworem hydrantowym 0,2MPa. Zawory montować na wysokości 1,35m od posadzki. Miejsce hydrantów oznakować. Zewnętrzną obronę ppoż. zapewnią istniejące hydranty DN80 zamontowane na istniejącej sieci wodociągowej na terenie oraz w ulicy Budy. Hydranty znajdują się w odległości bliższej niż 75m i 150 m od projektowanego budynku. WYTYCZNE: Prowadzenie instalacji Przewody wodociągowe prowadzić wg części rysunkowej niniejszego opracowania, Przewody poziome prowadzić ze spadkiem 3 w kierunku odwodnień (należy zamontować armaturę spustową o średnicy nie mniejszej niż 15mm ze złączką do węża), w najwyższych przewidzieć możliwość odpowietrzania (np. m.in. na końcówkach pionów należy wykonać automatyczne odpowietrzniki 3/8 poprzedzone zaworami stopowymi 3/8 ), Przewody poziome prowadzone przy ścianach, na lub pod stropami itp. powinny spoczywać na podporach stałych (w uchwytach) i ruchomych (w uchwytach, na wspornikach, zawieszeniach) usytuowanych w odstępach nie mniejszych niż wynika to z wymagań dla materiału z którego wykonane są rury, Przewody należy prowadzić w sposób zapewniający właściwą kompensację wydłużeń cieplnych (z maksymalnym wykorzystaniem możliwości samokompensacji), Przewody należy prowadzić w sposób umożliwiający wykonanie izolacji antykorozyjnej (przewody ze stali) i cieplnej, Nie dopuszcza się prowadzenia przewodów bez stosowania kompensacji wydłużeń cieplnych, -3-

4 Przejścia rur przez przegrody budowlane Przejścia rur przez przegrody budowlane wykonać w sposób zapewniający elastyczność i szczelność. Przejścia przewodów przez stropy i ściany wykonać w rurach ochronnych stalowych. Średnica rury ochronnej o dwie dymensje większa od rury przewodowej. Przestrzeń między rurami należy wypełnić szczeliwem elastycznym typu silikon budowlany. (W przypadku przejść przez przegrody p.poż. przejście wykonać wg wytycznych danego systemu). UWAGA: Należy pamiętać, aby w grubości stropu lub przegrody pionowej nie wykonywać żadnych połączeń przewodów. Przejścia przez przegrody o określonej odporności ogniowej Przejścia instalacyjne przez przegrody o określonej odporności ogniowej wykonać jako przejścia p.poż., pamiętając o zachowaniu wymaganej odporności ogniowej ściany czy stropu. Przy przejściach przewodów stalowych przez przegrody p.poż. wykonanych z betonu, cegły lub bloczków z betonu komórkowego wykonać zgodnie z wytycznymi danego systemu, np. z zaprawy ogniochronnej pokrytej obustronnie masą ogniochronną. UWAGA: Przejścia instalacyjne przez przegrodę p.poż. wykonać zgodnie z wytycznymi producenta Przejścia rur niepalnych przez elementy oddzielenia przeciwpożarowego, Po wykonaniu instalacji a przed podłączeniem źródła i odbiorników instalacje należy przepłukać i poddać próbie szczelności. Płukanie i próby szczelności Instalację wodociągową po wykonaniu dokładnie 3-krotnie przepłukać. Niezwłocznie po zakończeniu płukania należy instalację napełnić wodą uzdatnioną o jakości zgodnej z PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania dotyczące jakości wody lub z dodatkiem inhibitorów korozji wg propozycji COBRTI INSTAL. Wszystkie odbiory i próby powinny być przeprowadzone przed zakryciem instalacji w całości. Jeżeli organizacja budowy wymaga zakrywania instalacji dla prowadzenia dalszych prac budowlanych możliwe jest wykonanie odbiorów częściowych na warunkach odbioru końcowego. Przed próbą ciśnieniową, napełnioną instalację należy poddać obserwacji w celu ujawnienia wszelkich przecieków zewnętrznych. Ujawnione przy obserwacji i w trakcie następnych prób nieszczelności musza być usuwane. Po uszczelnieniu i braku widocznych przecieków instalację dokładnie odpowietrzyć i przeprowadzić próby ciśnieniowe. Instalacja do próby ciśnieniowej musi być uprzednio przygotowana: Należy usunąć wszystkie ujawnione wcześniej nieszczelności, Badania szczelności instalacji na zimno należy przeprowadzać przy temperaturze zewnętrznej powyżej 0ºC, Należy odłączyć wszystkie elementy i armaturę, które przy ciśnieniu wyższym od ciśnienia pracy mogłoby zakłócić próbę lub ulec uszkodzeniu. Odłączone elementy należy zastąpić zaślepkami lub np. zaworami odcinającymi. -4-

5 Do instalacji należy przyłączyć (w miejscu występowania najwyższego ciśnienia najczęściej będzie to najniższy punkt instalacji) manometr o odpowiednim zakresie pomiarowym z dokładnością odczytu 0,01 MPa. Przygotowana do próby instalację należy napełnić wodą i dokładnie odpowietrzyć. Próby szczelności prowadzić zgodnie z PN-64/B przyjmując ciśnienie próbne ppr = 1,0 MPa. Próbę ciśnieniową (wstępną, główną i końcową) należy przeprowadzić przed zabetonowaniem rur i zakryciem szachtów oraz wykonaniem izolacji termicznej. Przy próbie wstępnej należy stosować ciśnienie próbne, odpowiadające 1,5 krotnej wartości najwyższego ciśnienia roboczego. Ciśnienie próbne nie może być większe niż ciśnienie maksymalne poszczególnych elementów systemu czyli 1 MPa. Ciśnienie to w okresie 30 minut musi być wytworzone dwukrotnie. Czas próby głównej wynosi 2 godz. w tym czasie ciśnienie próbne nie może obniżyć się o 0,2 bara. Próbę końcową przeprowadzić jako impulsową - w 4 cyklach stosować przemienne ciśnienie 10 i 1 bar. Po próbie ciśnieniowej instalacje należy dokładnie przepłukać minimum przez okres 10 minut. Po uzyskaniu pozytywnej próby szczelności należy przeprowadzić próbę na gorąco, przy najwyższych -w miarę możliwości- parametrach czynnika grzewczego, lecz nie przekraczających parametrów obliczeniowych, Z próby ciśnieniowej należy sporządzić protokół, UWAGA: Utrzymywać w czasie prób stała temperaturę, ponieważ może to wpływać na zmiany ciśnienia. 4. INSTALACJA KANALIZACJI SANITARNEJ Odbiornikiem ścieków sanitarnych będzie istniejąca instalacja kanalizacji sanitarnej na terenie. Ścieki sanitarne z projektowanego budynku będą odprowadzane za pomocą jednego przyłącza kanalizacyjnego Dn 160. Instalacja kanalizacji sanitarnej została zaprojektowana z rur i kształtek z tworzywa sztucznego uszczelnionych na uszczelki gumowe. Instalację natynkową należy wykonać z rur i kształtek z tworzyw sztucznych. Na pionach zamontować rewizje DN110 na wysokości 50cm od posadzki. Do czyszczaków należy zapewnić dostęp za pomocą drzwiczek rewizyjnych. Wszystkie piony kanalizacji sanitarnej należy odpowietrzyć. Dopuszcza się odpowietrzanie zbiorowe wg. Normy PN-92/B pkt 3.9 wymiarowanie przewodów wentylacyjnych kanalizacji sanitarnej. Montaż pionów z tworzywa sztucznego należy wykonać zgodnie z normą PN-81/B-10700/01 pkt zapewniając odpowiedni luz kompensacyjny. Przejścia przewodów przez przegrody budowlane wykonać wg. normy j.w pkt. 2.27, stosując tuleje ochronne. Przejścia pionów kanalizacji sanitarnej przez strefy pożarowe należy zabezpieczyć pod względem ppoż. kasetą ogniochronną klasy EI120 lub uniwersalnym kołnierzem ogniochronnym klasy EI120. Instalacja wewnętrzna kanalizacyjna powinna podlegać odbiorowi końcowemu zgodnie z normami PN-81/B oraz PN-81/B-10700/

6 Uwaga: rozmieszczenie wyposażenia sanitarnego lokalizacyjne i wysokościowe wg wytycznych w opracowaniu architektonicznym. 4. INSTALACJA KANALIZACJI DESZCZOWEJ Do istniejącej na terenie kanalizacji deszczowej na terenie włączone będą projektowane rury spustowe z projektowanego budynku oraz przykanaliki od wpustów deszczowych zlokalizowanych na terenie. Całość kanalizacji deszczowej projektuje się rur i kształtek z tworzywa sztucznego w systemie rur kielichowych kanalizacji zewnętrznej w klasie S ( 6 kg/cm2) s/d=0,03 SDR=34. Łączenie rur na wcisk. Po wykonaniu przewodów należy przeprowadzić próby przepływu i szczelności. Kolanka do dalszych podłączeń instalacji wewnętrznej wykonać z tego samego materiału co rurociągi poziome i zakończyć cm nad poziomem powierzchni wykończonej. W miejscach gdzie poziomy przechodzą pod ławami fundamentowymi lub przechodzą przez ścianę stosować tuleje ochronne z tworzywa sztucznego o dwie dymensje większe od rury zasadniczej. Długość rur ochronnych powinna być o 25 cm większa z każdej strony poza obrysem ław fundamentowych bądź ścian. 5. UWAGI KOŃCOWE Wykonanie i odbiór poszczególnych etapów zamierzenia musi być zgodny z : Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych tom II Instalacje sanitarne i przemysłowe z 1998 r. Instrukcje producentów rur i urządzeń Warunki BHP wykonania robót instalacyjnych zgodnie z obowiązującymi przepisami. Instalowanie urządzeń powinno się odbywać zgodnie z wytycznymi ich producentów, Całość wykonać z obecnie obowiązującymi przepisami. Nie dopuszcza się prowadzenia przewodów bez stosowania kompensacji wydłużeń cieplnych, Wszystkie elementy użyte do wykonania instalacji winny posiadać stosowne dopuszczenia i być zgodnie z nimi wykorzystane Dopuszcza się zastosowanie urządzeń i materiałów innych producentów niż w zaprojektowanych i dobranych projekcie, ale o równoważnych parametrach, Stosować zabezpieczenia urządzeń i instalacji zgodnie z obowiązującymi przepisami, PN oraz z wytycznymi Producentów urządzeń. Opracowała : mgr inż. Agnieszka Kindl -6-

7

8
