1 PRACOWNIA PROJEKTOWA egz. Nr 1 mgr inż. Zbigniew Świerzy Nowy Sącz ul. Konstanty 15 tel./fax , NIP PROJEKT BUDOWLANO-WYKONAWCZY Obiekt: Placówka Opiekuńczo-Wychowawcza typu socjalizacyjnego Adres: Działka ewid. nr 51/10 Klęczany, Gmina Chełmiec Inwestor: Powiatowe Centrum Pomocy Rodzinie Nowy Sącz, ul. Kilińskiego 71 Projekt: INSTALACJE WOD. KAN. Sprawdził: Projektant: grudzień 2007

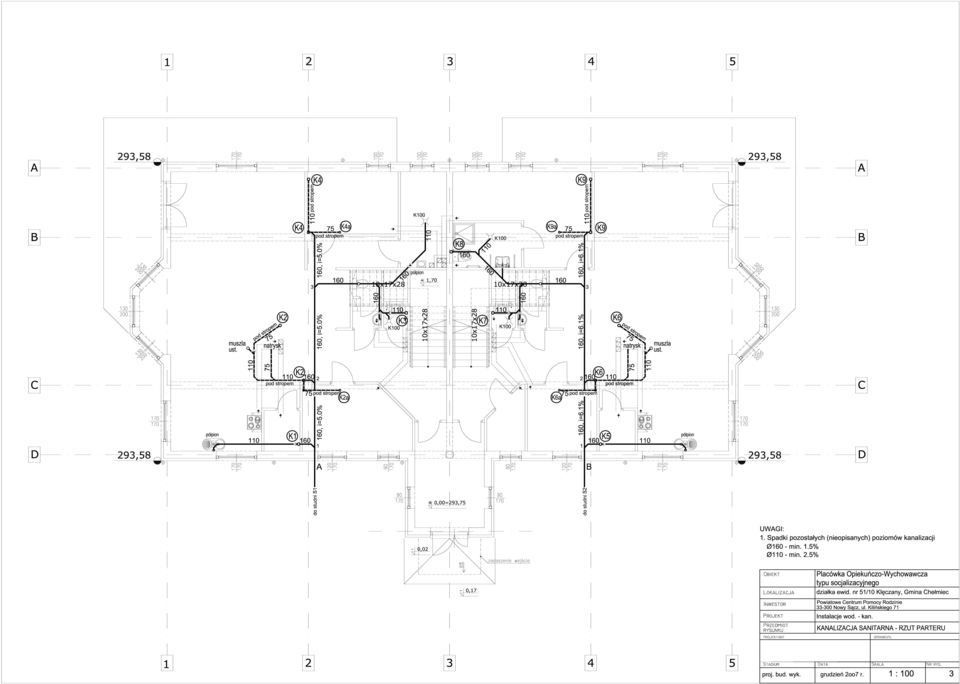

2 I. Część opisowa ZAWARTOŚĆ OPRACOWANIA Opis techniczny II. Część rysunkowa 1. Woda zimna, ciepła i cyrk. - rzut parteru 1: Woda zimna, ciepła i cyrk. - rzut piętra 1: Kanalizacja sanitarna - rzut parteru 1: Kanalizacja sanitarna - rzut piętra 1: Profile głównych poziomów kanalizacyjnych 1:100 III. Informacja o bezpieczeństwie i ochronie zdrowia

3 Opis techniczny 2 1. Temat opracowania. Tematem opracowania jest projekt instalacji wod. kan. dla budynku Placówki Opiekuńczo-Wychowawczej w Klęczanach. 2. Podstawa opracowania. Podstawą opracowania jest: - zlecenie i umowa zawarta z Inwestorem, - projekt architektoniczny, - obowiązujące przepisy i normy. 3. Zakres opracowania. Opracowanie niniejsze obejmuje projekt: A. Instalacji wody na którą składa się instalacja wody zimnej i ciepłej z cyrkulacją, C. Instalacji kanalizacji sanitarnej 4. Dane ogólne obiektu. Budynek jest obiektem 2 kondygnacyjnym, nie podpiwniczonym. Wykonany będzie w technologii tradycyjnej. Na parterze przewidziano część dzienną z aneksami kuchennymi pokoje służbowe, sanitariaty, pomieszczenia techniczne. Na piętrze przewidziano pokoje dla wychowanków i personelu oraz łazienki i pralnie. Zaopatrzenie w wodę z istniejącej studni w której zamontowana będzie pompa zasilająca ustalona w ramach nadzoru autorskiego po ustaleniu poziomu i zasobów wody w studni. Odprowadzenie ścieków do zbiornika szczelnego. Przyłącza wod.-kan. są przedmiotem odrębnego opracowania. 5. Instalacja wody zimnej, ciepłej i cyrkulacji Pomiar zużycia wody przewidziano w kotłowni, gdzie zlokalizowano także zbiornik hydroforowy o pojemności 400dm 3. Za zestawem pomiarowym (wodomierz skrzydełkowy D32) przewidziano zawór antyskażeniowy kl. EA oraz filtr mechaniczny BWT typ TM TURBO DN40. Instalacja wodociągowa będzie składać się z przewodów wody zimnej, ciepłej i cyrkulacji. Instalacje zaprojektowano z rur z tworzywa sztucznego Aquatherm typ PP3, PN 20 łączonych przez zgrzewanie.

4 3 Przewody rozprowadzające prowadzone będą w warstwach posadzkowych parteru i piętra. Podejścia do przyborów w posadzkach i bruzdach ściennych. Na podejściach do grup przyborów montować zawory odcinające. Źródłem ciepłej wody będzie podgrzewacz o pojemności 200dm 3 w pomieszczeniu kotłowni. Przewody wody zimnej należy zaizolować pianką PE grubości 4mm. Przewody wody ciepłej i cyrkulacji należy izolować płaszczem z PE grubości 10mm dla średnic 16 i 20mm oraz 13mm dla średnic wyższych. Po wykonaniu instalacji, przed zakryciem rur należy przeprowadzić próby ciśnienia: Próba wstępna na ciśnienie 6 bar. Ciśnienie to musi w okresie 30minut być powtórzone dwukrotnie, w odstępie 10minut. Po dalszych 30 minutach próby, ciśnienie nie może obniżyć się o więcej niż 0.6 bara. Nie mogą wystąpić żadne nieszczelności. Bezpośrednio po próbie wstępnej, należy przeprowadzić próbę główną. Czas próby głównej 2 godziny. W tym czasie ciśnienie próbne, odczytane po próbie wstępnej, nie może obniżyć się o więcej niż 0.2 bar. Po zakończeniu próbny wstępnej i głównej należy wykonać próbę końcową. W próbie tej, w cyklach co najmniej 5 minut, wytwarzane jest ciśnienie na przemian 10 i 1 bar. Pomiędzy poszczególnymi cyklami próby, sieć rur powinna być pozostawiona w stanie bezciśnieniowym. W żadnym miejscu instalacji nie może wystąpić nieszczelność. Do pomiaru ciśnień próbnych używać manometru, który pozwala na bezbłędny odczyt zmiany ciśnienia o 0.1 bara. Manometr powinien być umieszczony w najniższym punkcie instalacji podlegającej próbie. Po wykonaniu prób wykonać płukanie oraz dezynfekcję instalacji. 6. Instalacja kanalizacji sanitarnej Dla budynku przewidziano dwa wyjścia kanalizacyjne przyłączami, zgodnie z projektem przyłączy. Główne przewody zbiorcze prowadzone będą pod posadzką przyziemia. Spadki poziomów głównych jak na rzucie przyziemia. Dla pozostałych przewodów zachować minimalne spadki; 1.5% dla przewodów 160mm i 2.5% dla przewodów 110mm i podejść. Na pionach, przed przejściem do poziomów odpływowych

5 4 montować rewizje. Piony wyprowadzone na poddasze, wyprowadzić nad dach i zakończyć rurami wywiewnymi. Instalację kanalizacyjną zaprojektowano z pogrubionego PVC, rury i kształtki łączone na uszczelkę. Poziomy prowadzone pod posadzką piwnic układać w gruncie na podsypce piaskowej. Minimalne przykrycie przewodów powinno wynosić 30cm jednak dla uzyskania zalecanego spadku dla najdłuższego poziomu dopuszcza się przykrycie mniejsze. Badania szczelności przeprowadzić przed zakryciem rur w sposób: podejścia i przewody spustowe (piony) sprawdzić na szczelność w czasie swobodnego przepływu przez nie wody, główne przewody odpływowe (poziom) sprawdzić poprzez oględziny po napełnieniu wodą instalacji powyżej kolana łączącego pion z poziomem. 7. Uwagi końcowe. - Całość prac montażowych wykonać pod nadzorem, przez uprawnione osoby zgodnie z: Warunkami Technicznymi Wykonania i Nadzoru Robót Budowlano Montażowych cz. 2, Warunkami Wykonania i Odbioru Instalacji z Tworzyw Sztucznych obowiązującymi przepisami i normami zasadami sztuki budowlanej wytycznymi producentów,. - W trakcie realizacji robót przestrzegać przepisów bhp i p.poż. Opracował: mgr inż. Zbigniew Świerzy

6

7

8

9

10
