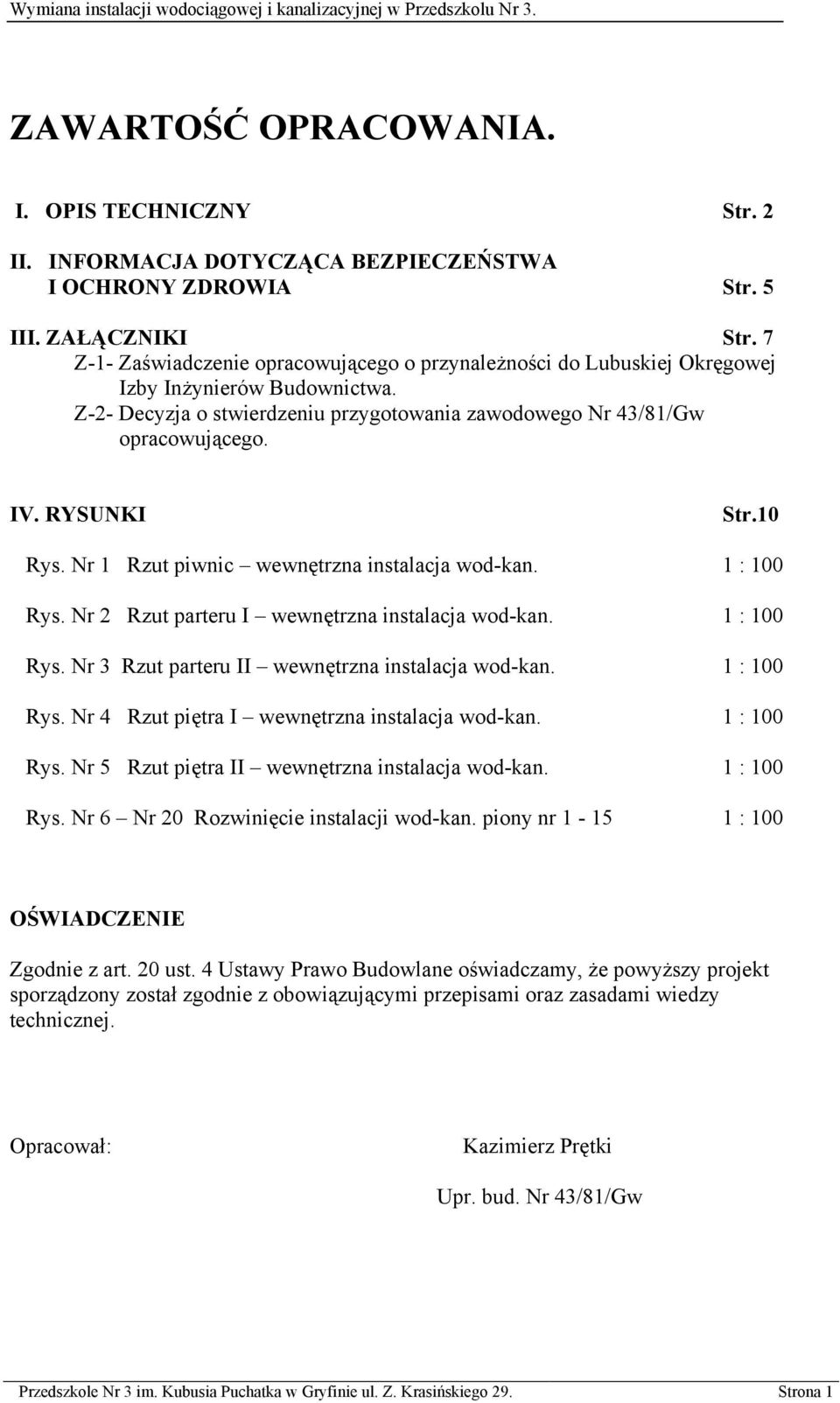

1 ZAWARTOŚĆ OPRACOWANIA. I. OPIS TECHNICZNY Str. 2 II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Str. 5 III. ZAŁĄCZNIKI Str. 7 Z-1- Zaświadczenie opracowującego o przynależności do Lubuskiej Okręgowej Izby Inżynierów Budownictwa. Z-2- Decyzja o stwierdzeniu przygotowania zawodowego Nr 43/81/Gw opracowującego. IV. RYSUNKI Str.10 Rys. Nr 1 Rzut piwnic wewnętrzna instalacja wod-kan. 1 : 100 Rys. Nr 2 Rzut parteru I wewnętrzna instalacja wod-kan. 1 : 100 Rys. Nr 3 Rzut parteru II wewnętrzna instalacja wod-kan. 1 : 100 Rys. Nr 4 Rzut piętra I wewnętrzna instalacja wod-kan. 1 : 100 Rys. Nr 5 Rzut piętra II wewnętrzna instalacja wod-kan. 1 : 100 Rys. Nr 6 Nr 20 Rozwinięcie instalacji wod-kan. piony nr : 100 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Ustawy Prawo Budowlane oświadczamy, że powyższy projekt sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Kazimierz Prętki Upr. bud. Nr 43/81/Gw Przedszkole Nr 3 im. Kubusia Puchatka w Gryfinie ul. Z. Krasińskiego 29. Strona 1

2 I. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt budowlany: - wymiany wewnętrznej instalacji wody zimnej i ciepłej, - wymiana wewnętrznej instalacji kanalizacji sanitarnej, dla Przedszkola Nr 3 w Gryfinie ul. Krasińskiego Podstawa opracowania. Podstawa opracowania są obowiązujące normy i przepisy budowlane. 3.Instalacja wod-kan. 3.1.Wymagania prawne. W zakresie projektowania i wykonania instalacje powyższe powinny spełniać wymagania następujących przepisów: PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu. PN-92/B Instalacje kanalizacyjne. Wymagania w projektowaniu. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Instalacje kanalizacyjne. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych. Warunki techniczne wykonania i odbioru robót budowlano montażowych t. II wyd. Arkady 1988r. Rozporządzenie Ministra Infrastruktury z dnia 15 czerwca 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U.Nr 75 poz.690 z późniejszymi zmianami ) Instalacja wody zimnej i ciepłej Dane ogólne Zasilanie w wodę budynku przedszkola poprzez istniejące przyłącze. Pomiar ilości wody istniejącym wodomierzem. Ciepła woda z wymiennika ciepłej wody typ WP 6-5 V=1250l znajdującego się w piwnicy Przewody Instalację wody zimnej, ciepłej i cyrkulację należy wykonać z rur polipropylenowych systemu BOR PN 20. Średnice rur oraz grubości ścianek podano na rysunkach. Montaż rur polipropylenowych zgodnie z instrukcją producenta Poradnik Techniczny Projektowania i Montażu Instalacji z Polipropylenu Systemu BOR. Rozprowadzenie przewodów instalacji wody wg załączonych rysunków. Zawory docinające kulowe gwintowane p= 1,6 MPa. Zawory odcinające kulowe dla ciepłej wody p= 1,6 MPa i t min = 90ºC. Zawory odcinające należy montować w miejscach łatwo dostępnych dla późniejszej eksploatacji. Przedszkole Nr 3 im. Kubusia Puchatka w Gryfinie ul. Z. Krasińskiego 29. Strona 2

3 Przejścia przez ściany i stropy wykonać w tulejach ochronnych. Przewody wody zimnej i ciepłej prowadzić pod stropami lub w bruzdach ścian w otulinie izolacyjnej gr. 20mm woda ciepła i 9mm woda zimna. Elementy izolacji termicznej powinny spełniać wymagania PN-85/B oraz posiadać świadectwo dopuszczenia wydane przez COBRTI INSTAL lub ITB i pozytywną opinię Państwowego Zakładu Higieny. Montaż otuliny zgodnie z instrukcją montażu Próby ciśnieniowe Po zamontowaniu rur instalację należy podać próbie wodnej zgodnie z wymaganiami zawartymi w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych. Zgodnie z wytycznymi próbę szczelności na zimno przeprowadzić przed zakryciem instalacji w całości. Przed próbą należy wodociąg napełnić wodą i odpowietrzyć. Wartość ciśnienia należy dwukrotnie podnosić w okresie 30minut do wysokości 0,9 MPa. Po dalszych 30 minutach spadek ciśnienia nie może przekraczać 0,06 MPa. W czasie następnych 120 minut spadek ciśnienia nie może przekroczyć 0,02 MPa. W przypadku wystąpienia przecieków podczas przeprowadzonych prób szczelności należy je usunąć i ponownie poddać próbie instalacji c.w.u. i cyrkulacji na parametry robocze przez 48 godz. Po próbie ciśnieniowej instalację przepłukać, następnie wydezynfekować i wodę poddać badaniom bakteriologicznym Instalacja kanalizacji sanitarnej. Poziomy kanalizacyjne pod posadzką piwnic przewiduje się z rur i kształtek PVC klasy S do instalacji kanalizacji zewnętrznej. Piony i podłączenia kanalizacyjne projektuje się z rur o kształtek PVC lub PP do kanalizacji wewnętrznej. Montaż rur i kształtek z rur PVC zgodnie z wymaganiami instrukcji opracowanej przez producenta. Rewizje kanalizacyjne należy umieszczać na pionach przed podłączeniem ich do przewodów odpływowych. Odpowietrzenie instalacji kanalizacyjnej wykonać poprzez piony wyprowadzone ponad dach i zakończyć rurą wywiewną Ø 150 PVC. 4.Uwagi końcowe Całość robót należy wykonać zgodnie z: niniejszym projektem oraz: Warunkami technicznymi wykonania i odbioru robót bud. montażowych cz. II oraz aktualnymi przepisami bhp o ppoż. Wytycznymi Projektowanie, wykonywanie, odbiory i eksploatacja sieci gazowych z polietylenu WOZG Poznań. Rozporządzeniem Ministra Gospodarki z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe. Zarządzenie nr 47 Ministra Przemysłu z dnia r. w sprawie wykonania i odbioru robót budowlanych sieci gazowych. BN-82/ Przejścia gazociągów przez przegrody budowlane. Przedszkole Nr 3 im. Kubusia Puchatka w Gryfinie ul. Z. Krasińskiego 29. Strona 3

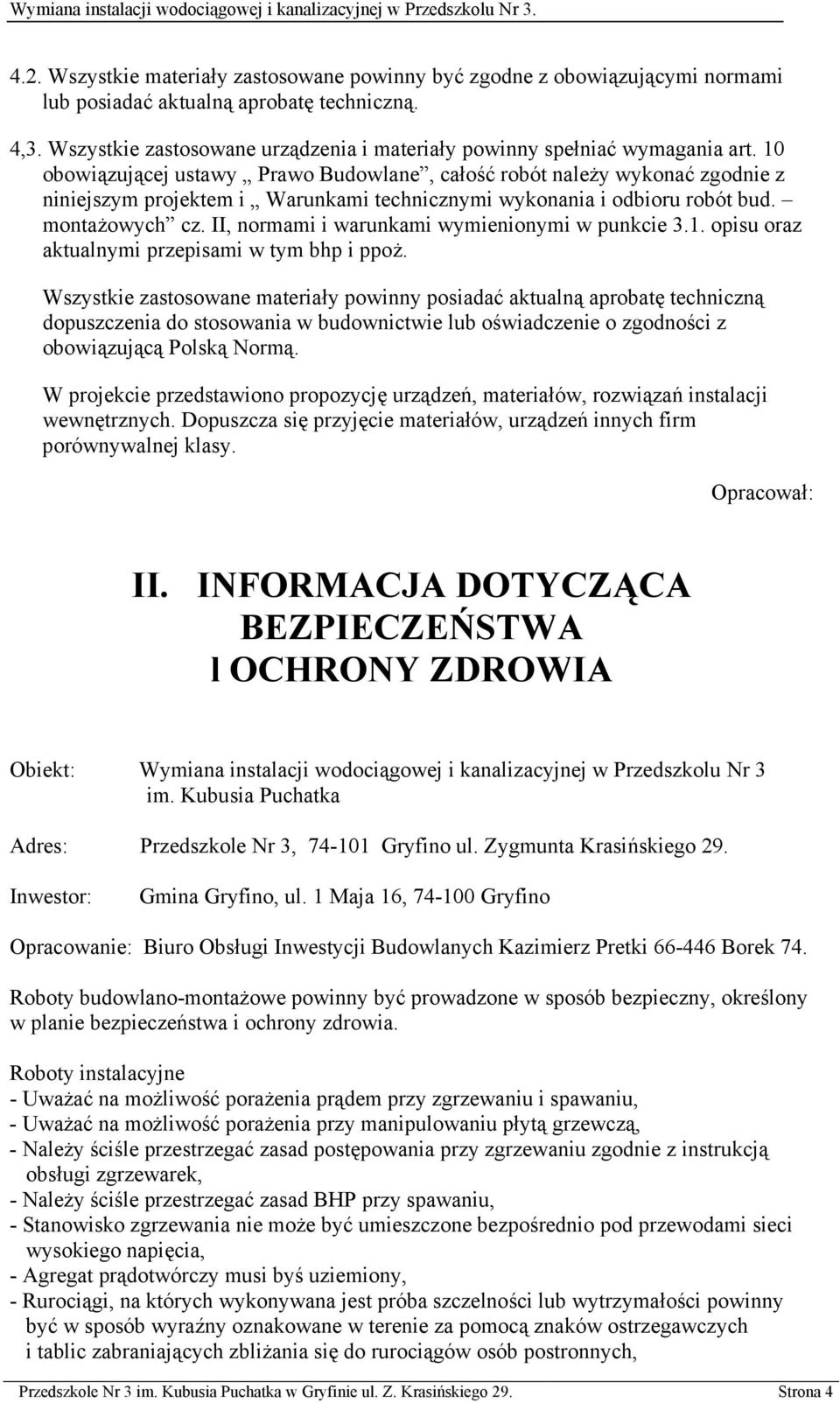

4 4.2. Wszystkie materiały zastosowane powinny być zgodne z obowiązującymi normami lub posiadać aktualną aprobatę techniczną. 4,3. Wszystkie zastosowane urządzenia i materiały powinny spełniać wymagania art. 10 obowiązującej ustawy Prawo Budowlane, całość robót należy wykonać zgodnie z niniejszym projektem i Warunkami technicznymi wykonania i odbioru robót bud. montażowych cz. II, normami i warunkami wymienionymi w punkcie 3.1. opisu oraz aktualnymi przepisami w tym bhp i ppoż. Wszystkie zastosowane materiały powinny posiadać aktualną aprobatę techniczną dopuszczenia do stosowania w budownictwie lub oświadczenie o zgodności z obowiązującą Polską Normą. W projekcie przedstawiono propozycję urządzeń, materiałów, rozwiązań instalacji wewnętrznych. Dopuszcza się przyjęcie materiałów, urządzeń innych firm porównywalnej klasy. II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA l OCHRONY ZDROWIA Obiekt: Wymiana instalacji wodociągowej i kanalizacyjnej w Przedszkolu Nr 3 im. Kubusia Puchatka Adres: Przedszkole Nr 3, Gryfino ul. Zygmunta Krasińskiego 29. Inwestor: Gmina Gryfino, ul. 1 Maja 16, Gryfino Opracowanie: Biuro Obsługi Inwestycji Budowlanych Kazimierz Pretki Borek 74. Roboty budowlano-montażowe powinny być prowadzone w sposób bezpieczny, określony w planie bezpieczeństwa i ochrony zdrowia. Roboty instalacyjne - Uważać na możliwość porażenia prądem przy zgrzewaniu i spawaniu, - Uważać na możliwość porażenia przy manipulowaniu płytą grzewczą, - Należy ściśle przestrzegać zasad postępowania przy zgrzewaniu zgodnie z instrukcją obsługi zgrzewarek, - Należy ściśle przestrzegać zasad BHP przy spawaniu, - Stanowisko zgrzewania nie może być umieszczone bezpośrednio pod przewodami sieci wysokiego napięcia, - Agregat prądotwórczy musi byś uziemiony, - Rurociągi, na których wykonywana jest próba szczelności lub wytrzymałości powinny być w sposób wyraźny oznakowane w terenie za pomocą znaków ostrzegawczych i tablic zabraniających zbliżania się do rurociągów osób postronnych, Przedszkole Nr 3 im. Kubusia Puchatka w Gryfinie ul. Z. Krasińskiego 29. Strona 4

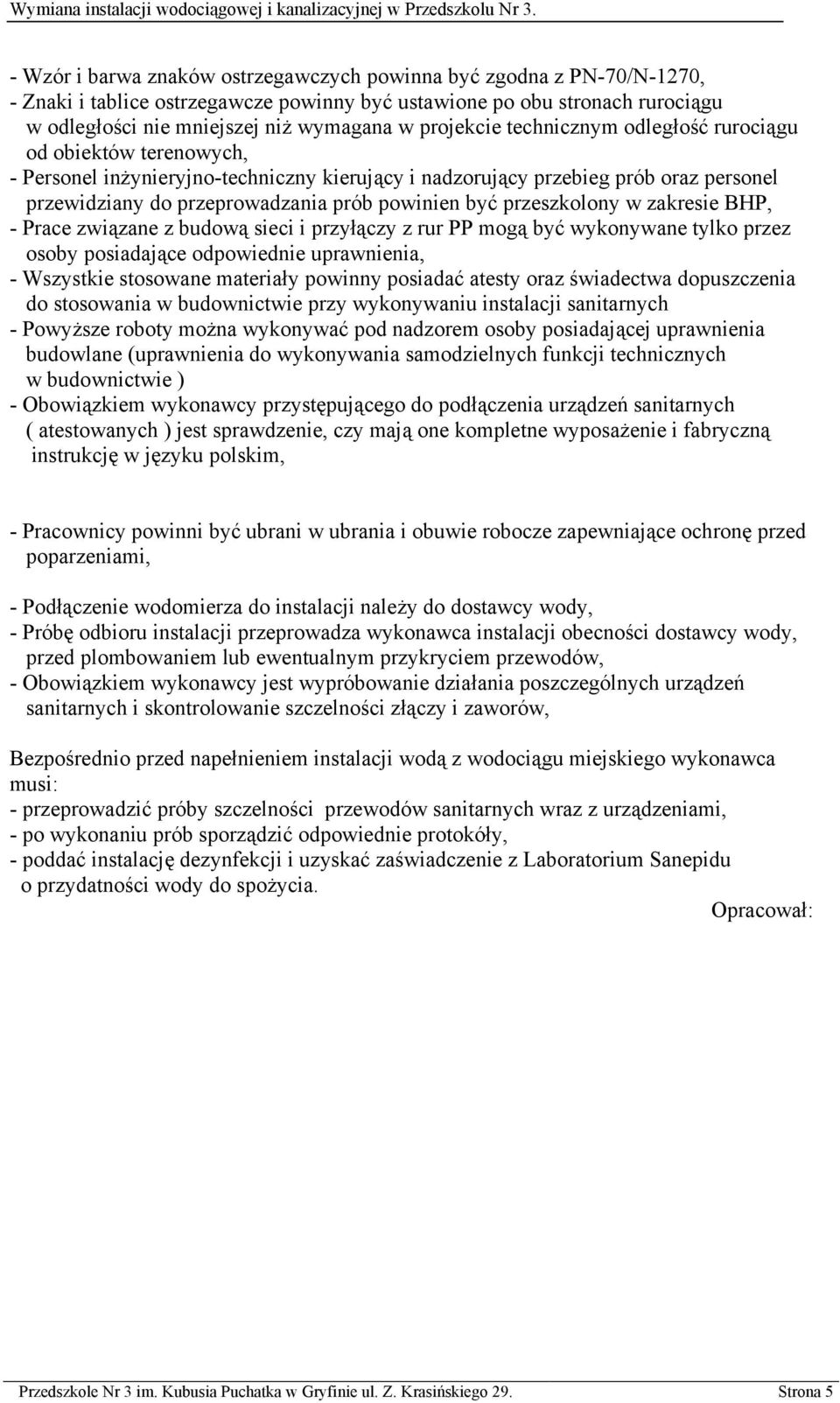

5 - Wzór i barwa znaków ostrzegawczych powinna być zgodna z PN-70/N-1270, - Znaki i tablice ostrzegawcze powinny być ustawione po obu stronach rurociągu w odległości nie mniejszej niż wymagana w projekcie technicznym odległość rurociągu od obiektów terenowych, - Personel inżynieryjno-techniczny kierujący i nadzorujący przebieg prób oraz personel przewidziany do przeprowadzania prób powinien być przeszkolony w zakresie BHP, - Prace związane z budową sieci i przyłączy z rur PP mogą być wykonywane tylko przez osoby posiadające odpowiednie uprawnienia, - Wszystkie stosowane materiały powinny posiadać atesty oraz świadectwa dopuszczenia do stosowania w budownictwie przy wykonywaniu instalacji sanitarnych - Powyższe roboty można wykonywać pod nadzorem osoby posiadającej uprawnienia budowlane (uprawnienia do wykonywania samodzielnych funkcji technicznych w budownictwie ) - Obowiązkiem wykonawcy przystępującego do podłączenia urządzeń sanitarnych ( atestowanych ) jest sprawdzenie, czy mają one kompletne wyposażenie i fabryczną instrukcję w języku polskim, - Pracownicy powinni być ubrani w ubrania i obuwie robocze zapewniające ochronę przed poparzeniami, - Podłączenie wodomierza do instalacji należy do dostawcy wody, - Próbę odbioru instalacji przeprowadza wykonawca instalacji obecności dostawcy wody, przed plombowaniem lub ewentualnym przykryciem przewodów, - Obowiązkiem wykonawcy jest wypróbowanie działania poszczególnych urządzeń sanitarnych i skontrolowanie szczelności złączy i zaworów, Bezpośrednio przed napełnieniem instalacji wodą z wodociągu miejskiego wykonawca musi: - przeprowadzić próby szczelności przewodów sanitarnych wraz z urządzeniami, - po wykonaniu prób sporządzić odpowiednie protokóły, - poddać instalację dezynfekcji i uzyskać zaświadczenie z Laboratorium Sanepidu o przydatności wody do spożycia. Przedszkole Nr 3 im. Kubusia Puchatka w Gryfinie ul. Z. Krasińskiego 29. Strona 5
