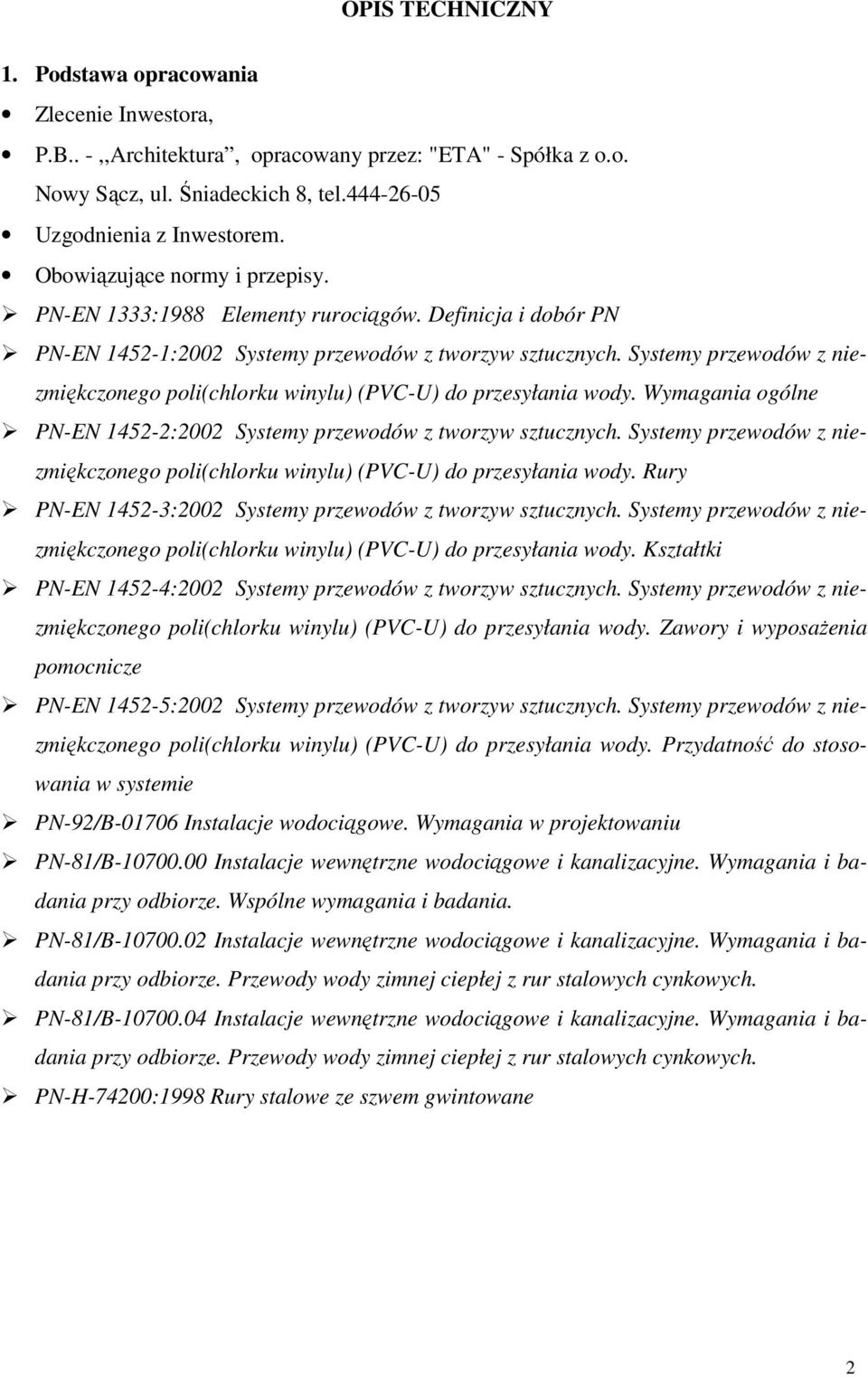

1 OPIS TECHNICZNY 1. Podstawa opracowania Zlecenie Inwestora, P.B.. -,,Architektura, opracowany przez: "ETA" - Spółka z o.o. Nowy Sącz, ul. Śniadeckich 8, tel Uzgodnienia z Inwestorem. Obowiązujące normy i przepisy. PN-EN 1333:1988 Elementy rurociągów. Definicja i dobór PN PN-EN :2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Wymagania ogólne PN-EN :2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Rury PN-EN :2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Kształtki PN-EN :2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Zawory i wyposażenia pomocnicze PN-EN :2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Przydatność do stosowania w systemie PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej ciepłej z rur stalowych cynkowych. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej ciepłej z rur stalowych cynkowych. PN-H-74200:1998 Rury stalowe ze szwem gwintowane 2

2 2. Zakres opracowania Projekt obejmuje wbudowanie instalacji wod-kan: instalacji wody zimnej, instalacji wody ciepłej i cyrkulacyjnej, wewnętrznej kanalizacji sanitarnej, w remontowanym budynku przedszkola zlokalizowanym w miejscowości Kąclowa. 3. Źródło zasilania wody zimnej Źródłem zasilania w wodę dla wewnętrznej instalacji wodociągowej, będzie istniejący przyłącz wodociągowy. W pomieszczeniu gospodarczym należy zlokalizować zbiornik buforowy o poj.19l firmy Reflex. 3.1 Materiał i armatura przewodów wody zimnej Przewody wody zimnej, w omawianym budynku, zaprojektowano z rur polipropylenowych typu PN20, łączonych przez termiczne zgrzewanie polifuzyjne np. Aquatherm lub firmy równoważnej. W remontowanym budynku przedszkola przewody wodociągowe należy prowadzić w podwieszeniu. Jako armaturę odcinającą przyjęto zawory kulowe gwintowane. Przewody poziome prowadzić ze spadkiem 3 promil w kierunku źródła zasilania oraz mocować podporami przesuwnymi. Odwodnienie pionów i przewodów rozprowadzających poziomych należy wykonać poprzez zawory odcinające z kurkiem spustowym pod każdym pionem wodociągowym. 3.2 Izolacji cieplna przewodów wody zimnej Przewody rozprowadzające należy izolować otulinami z pianki polietylenowej typu Thermaflex FRZ o grubościach wg tabeli podanej w pkt.3.2. Piony oraz poziomy prowadzone w bruździe ściennej należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi, laminowanej na zewnątrz folią polietylenową grubości izolacji wg tabeli podanej w pkt.3.2. Z uwagi na charakter budynku wszystkie rozprowadzenia (za wyjątkiem pomieszczenia kotłowni) instalacji wodociągowej oraz piony prowadzone nadtynkowo należy obudować płytami GK. 3

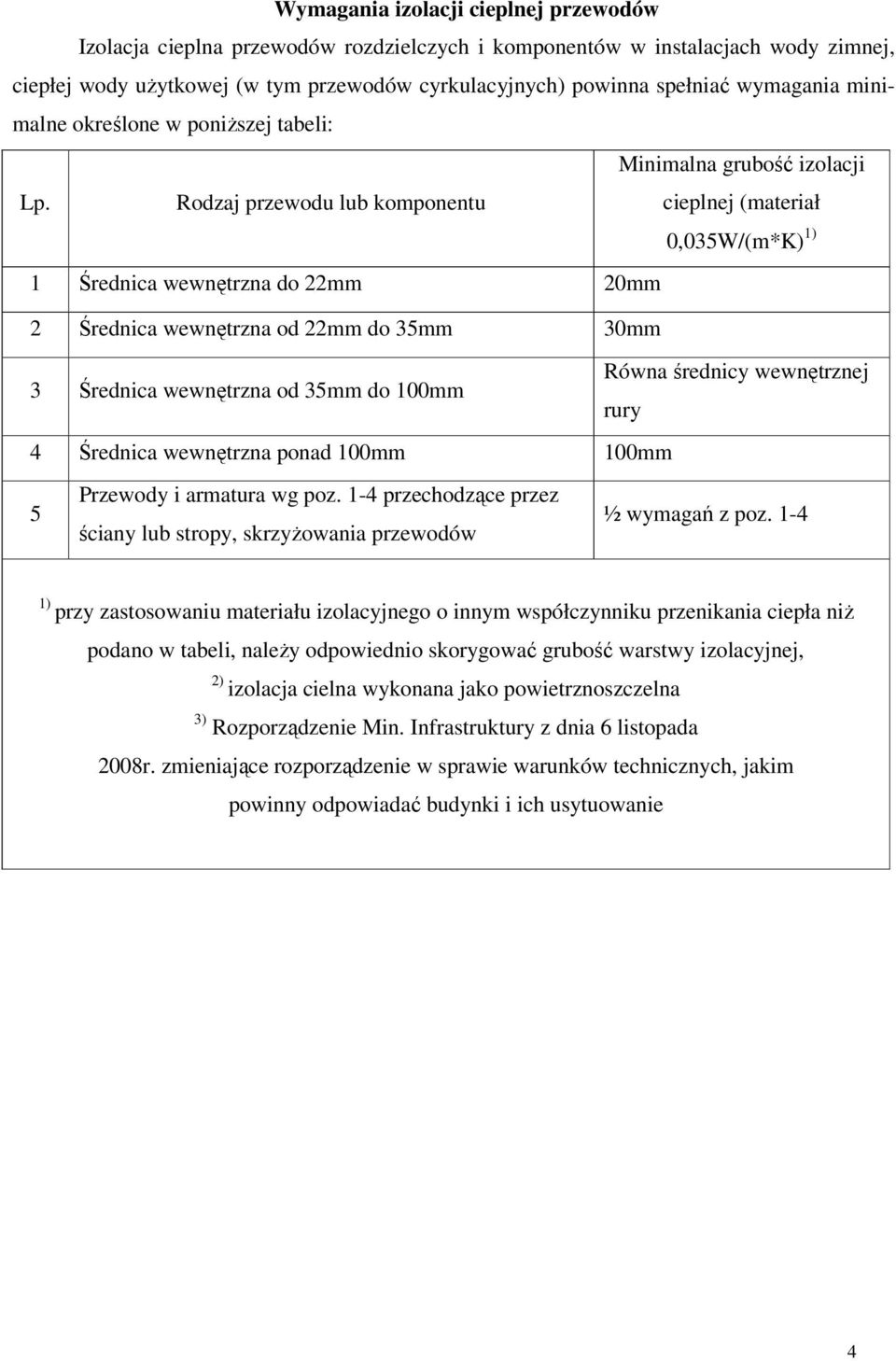

3 Wymagania izolacji cieplnej przewodów Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach wody zimnej, ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych) powinna spełniać wymagania minimalne określone w poniższej tabeli: Minimalna grubość izolacji Lp. Rodzaj przewodu lub komponentu cieplnej (materiał 0,035W/(m*K) 1) 1 Średnica wewnętrzna do 22mm 20mm 2 Średnica wewnętrzna od 22mm do 35mm 30mm 3 Średnica wewnętrzna od 35mm do 100mm Równa średnicy wewnętrznej rury 4 Średnica wewnętrzna ponad 100mm 100mm 5 Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub stropy, skrzyżowania przewodów ½ wymagań z poz ) przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania ciepła niż podano w tabeli, należy odpowiednio skorygować grubość warstwy izolacyjnej, 2) izolacja cielna wykonana jako powietrznoszczelna 3) Rozporządzenie Min. Infrastruktury z dnia 6 listopada 2008r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie 4

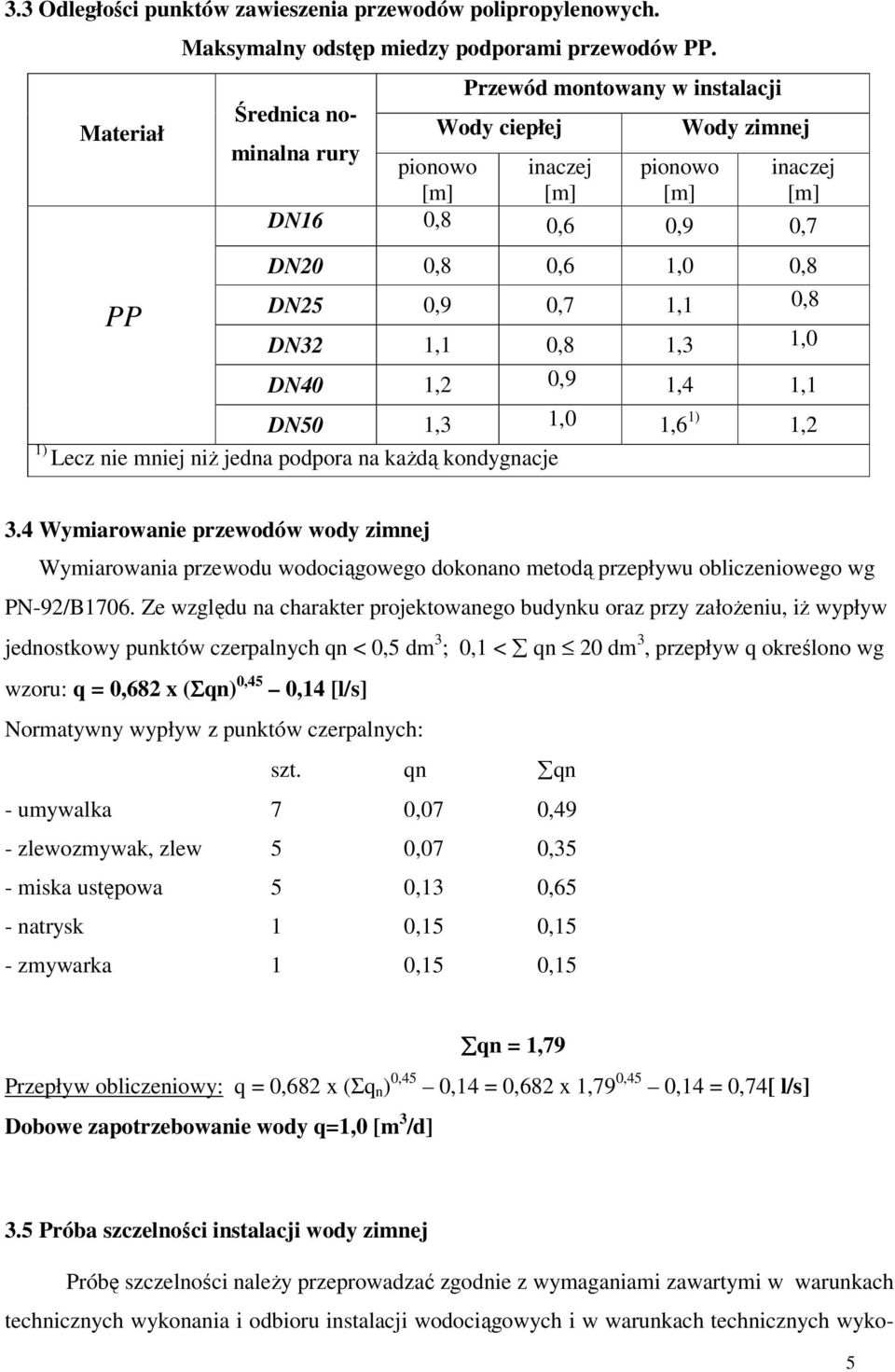

4 3.3 Odległości punktów zawieszenia przewodów polipropylenowych. Materiał PP Maksymalny odstęp miedzy podporami przewodów PP. Przewód montowany w instalacji Średnica nominalna Wody ciepłej Wody zimnej rury pionowo inaczej pionowo inaczej [m] [m] [m] [m] DN16 0,8 0,6 0,9 0,7 DN20 0,8 0,6 1,0 0,8 DN25 0,9 0,7 1,1 0,8 DN32 1,1 0,8 1,3 1,0 DN40 1,2 0,9 1,4 1,1 DN50 1,3 1,0 1,6 1) 1,2 1) Lecz nie mniej niż jedna podpora na każdą kondygnacje 3.4 Wymiarowanie przewodów wody zimnej Wymiarowania przewodu wodociągowego dokonano metodą przepływu obliczeniowego wg PN-92/B1706. Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ jednostkowy punktów czerpalnych qn < 0,5 dm 3 ; 0,1 < qn 20 dm 3, przepływ q określono wg wzoru: q = 0,682 x (Σqn) 0,45 0,14 [l/s] Normatywny wypływ z punktów czerpalnych: szt. qn qn - umywalka 7 0,07 0,49 - zlewozmywak, zlew 5 0,07 0,35 - miska ustępowa 5 0,13 0,65 - natrysk 1 0,15 0,15 - zmywarka 1 0,15 0,15 qn = 1,79 Przepływ obliczeniowy: q = 0,682 x (Σq n ) 0,45 0,14 = 0,682 x 1,79 0,45 0,14 = 0,74[ l/s] Dobowe zapotrzebowanie wody q=1,0 [m 3 /d] 3.5 Próba szczelności instalacji wody zimnej Próbę szczelności należy przeprowadzać zgodnie z wymaganiami zawartymi w warunkach technicznych wykonania i odbioru instalacji wodociągowych i w warunkach technicznych wyko- 5

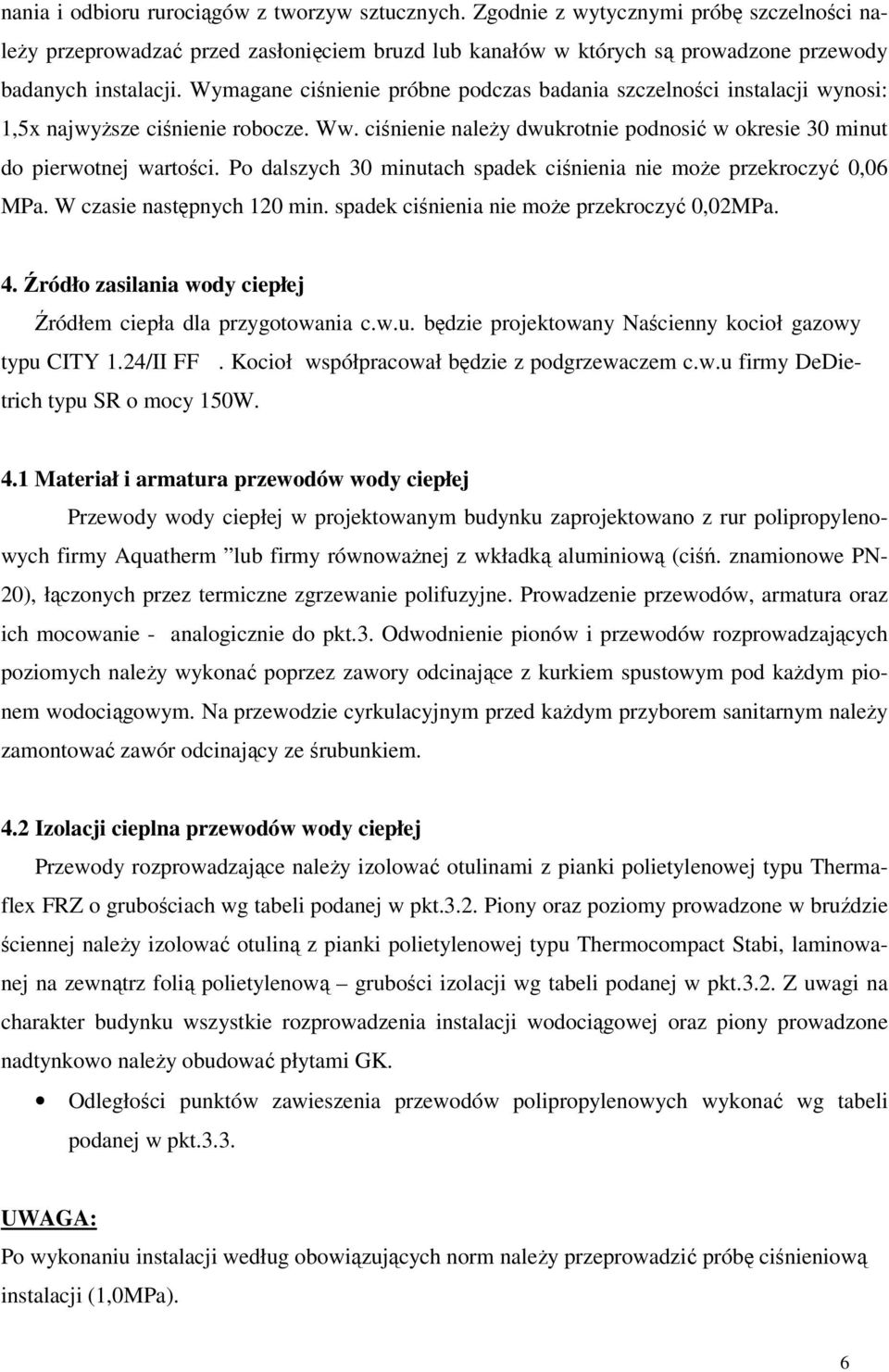

5 nania i odbioru rurociągów z tworzyw sztucznych. Zgodnie z wytycznymi próbę szczelności należy przeprowadzać przed zasłonięciem bruzd lub kanałów w których są prowadzone przewody badanych instalacji. Wymagane ciśnienie próbne podczas badania szczelności instalacji wynosi: 1,5x najwyższe ciśnienie robocze. Ww. ciśnienie należy dwukrotnie podnosić w okresie 30 minut do pierwotnej wartości. Po dalszych 30 minutach spadek ciśnienia nie może przekroczyć 0,06 MPa. W czasie następnych 120 min. spadek ciśnienia nie może przekroczyć 0,02MPa. 4. Źródło zasilania wody ciepłej Źródłem ciepła dla przygotowania c.w.u. będzie projektowany Naścienny kocioł gazowy typu CITY 1.24/II FF. Kocioł współpracował będzie z podgrzewaczem c.w.u firmy DeDietrich typu SR o mocy 150W. 4.1 Materiał i armatura przewodów wody ciepłej Przewody wody ciepłej w projektowanym budynku zaprojektowano z rur polipropylenowych firmy Aquatherm lub firmy równoważnej z wkładką aluminiową (ciśń. znamionowe PN- 20), łączonych przez termiczne zgrzewanie polifuzyjne. Prowadzenie przewodów, armatura oraz ich mocowanie - analogicznie do pkt.3. Odwodnienie pionów i przewodów rozprowadzających poziomych należy wykonać poprzez zawory odcinające z kurkiem spustowym pod każdym pionem wodociągowym. Na przewodzie cyrkulacyjnym przed każdym przyborem sanitarnym należy zamontować zawór odcinający ze śrubunkiem. 4.2 Izolacji cieplna przewodów wody ciepłej Przewody rozprowadzające należy izolować otulinami z pianki polietylenowej typu Thermaflex FRZ o grubościach wg tabeli podanej w pkt.3.2. Piony oraz poziomy prowadzone w bruździe ściennej należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi, laminowanej na zewnątrz folią polietylenową grubości izolacji wg tabeli podanej w pkt.3.2. Z uwagi na charakter budynku wszystkie rozprowadzenia instalacji wodociągowej oraz piony prowadzone nadtynkowo należy obudować płytami GK. Odległości punktów zawieszenia przewodów polipropylenowych wykonać wg tabeli podanej w pkt.3.3. UWAGA: Po wykonaniu instalacji według obowiązujących norm należy przeprowadzić próbę ciśnieniową instalacji (1,0MPa). 6

6 4.3 Wymiarowanie przewodów wody ciepłej Wymiarowanie przewodów ciepłej wody oraz przewodów cyrkulacyjnych wyznaczono dla chwilowych sekundowych natężeń przepływu: q = 0,682 x (Σqn) 0,45 0,14 [l/s] Normatywny wypływ z punktów czerpalnych: szt. qn qn - umywalka 7 0,07 0,49 - zlewozmywak, zlew 5 0,07 0,35 - natrysk 1 0,15 0,15 qn = 0,99 Przepływ obliczeniowy: q = 0,682 x (Σq n ) 0,45 0,14 = 0,682 x 0,99 0,45 0,14 = 0,53[ l/s] 4.4 Próba szczelności instalacji wody ciepłej Próbę szczelności należy przeprowadzać zgodnie z wymaganiami zawartymi w warunkach technicznych wykonania i odbioru instalacji wodociągowych i w warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych. Zgodnie z wytycznymi próbę szczelności należy przeprowadzać przed zasłonięciem bruzd lub kanałów w których są prowadzone przewody badanych instalacji. Wymagane ciśnienie próbne podczas badania szczelności instalacji wynosi: 1,5x najwyższe ciśnienie robocze. Ww. ciśnienie należy dwukrotnie podnosić w okresie 30 minut do pierwotnej wartości. Po dalszych 30 minutach spadek ciśnienia nie może przekroczyć 0,06 MPa. W czasie następnych 120 min. spadek ciśnienia nie może przekroczyć 0,02MPa. Po zakończonej próbie szczelności przeprowadzonej wodą zimną należy poddać badaniu przy ciśnieniu roboczym wodą ciepłą o temperaturze 60 C. 5.Zabezpieczenie p.poż. Przy przejściu przez strefy pożarowe przewodami c.w.u., wody zimnej, wody hydrantowej i kanalizacyjnymi o średnicach powyżej Ø40, należy je zabezpieczyć kołnierzem ognioodpornym np. firmy Rockwool typu FIRELIT UNIFOX lub firmy równoważnej. 7

7 6. Kanalizacja sanitarna 6.1. Rozwiązania projektowe Przepływ obliczeniowy kanalizacji sanitarnej obliczono wg PN-92/B Ze względu na charakter projektowanego budynku przepływ q s określono wg wzoru: q s = K x ( AWs) 0,5 [dm 3 /s] gdzie: K = 0,50 (odpływ charakterystyczny zależny od przeznaczenia budynku) AWs równoważnik wypływu, zestawiony poniżej: Przybory sanitarne AWs Średnica podejścia d n Ilość [szt.] AWs Umywalka 0,5 0,05 7 7,00 Zlew, zlewozmywak 1,0 0,05 5 5,00 Miska ustępowa 2,5 0, ,5 Natrysk 1,0 0,05 1 1,00 Wpust podłogowy 1,0 0,10 5 5,00 ΣAWs = 31,5 dm 3 /s Zatem: q s = 0,5 x (31,5) 0,5 = 2,80 dm 3 /s Dobowy zrzut ścieków q s = 0,9 m 3 /d. Poziomy i piony kanalizacji wewnętrznej zaprojektowano z rur PCV kielichowych, łączonych na wcisk, uszczelkę gumową wg PN-80/C i PN-81/C firmy WAVIN lub firmy równoważnej. Piony kanalizacyjne przed przejściem w poziome przewody odpływowe, w dolnej części zaopatrzyć w czyszczaki, w górnej zakończyć wywiewkami Ø110/160 lub zaworami kanalizacyjnymi napowietrzającymi (Ø ). Przewody poziome odpływowe z części poziomu parteru prowadzone będą pod posadzkami, włączone do istniejącej instalacji kanalizacji sanitarnej. Średnice instalacji zostały dobrane wg normy PN-92/B Instalacje kanalizacyjne- wymagania projektowe. 8

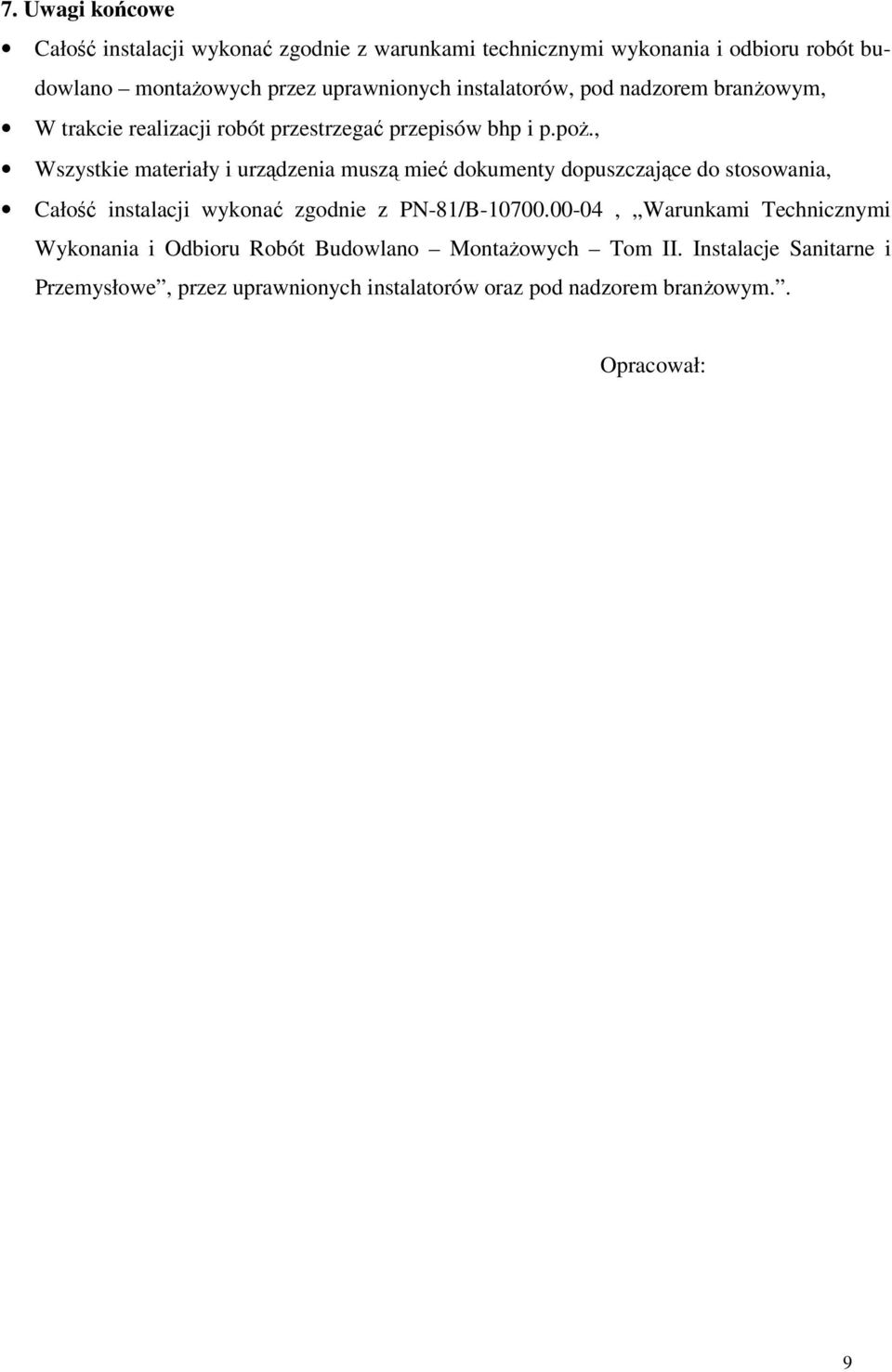

8 7. Uwagi końcowe Całość instalacji wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montażowych przez uprawnionych instalatorów, pod nadzorem branżowym, W trakcie realizacji robót przestrzegać przepisów bhp i p.poż., Wszystkie materiały i urządzenia muszą mieć dokumenty dopuszczające do stosowania, Całość instalacji wykonać zgodnie z PN-81/B ,,,Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych Tom II. Instalacje Sanitarne i Przemysłowe, przez uprawnionych instalatorów oraz pod nadzorem branżowym.. Opracował: 9
