1 1 PROGRAMY VAG

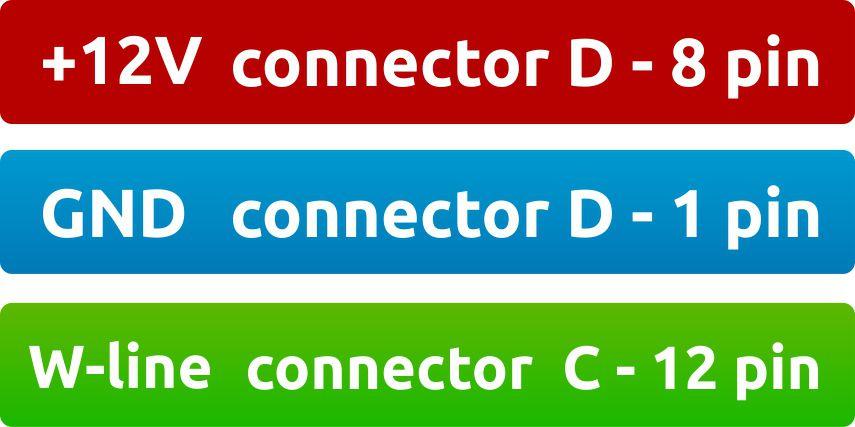

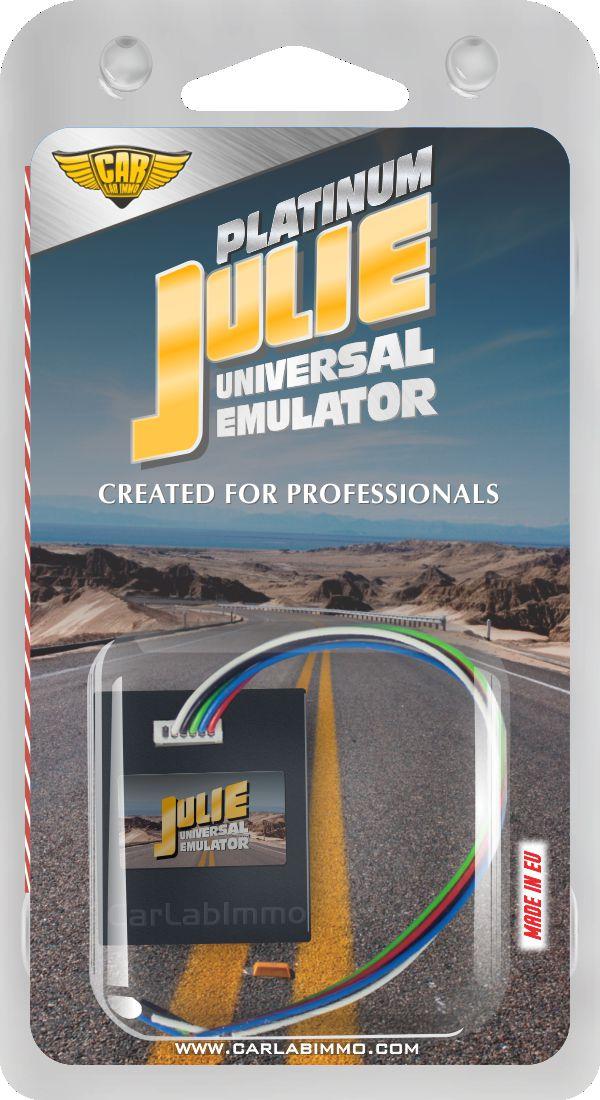

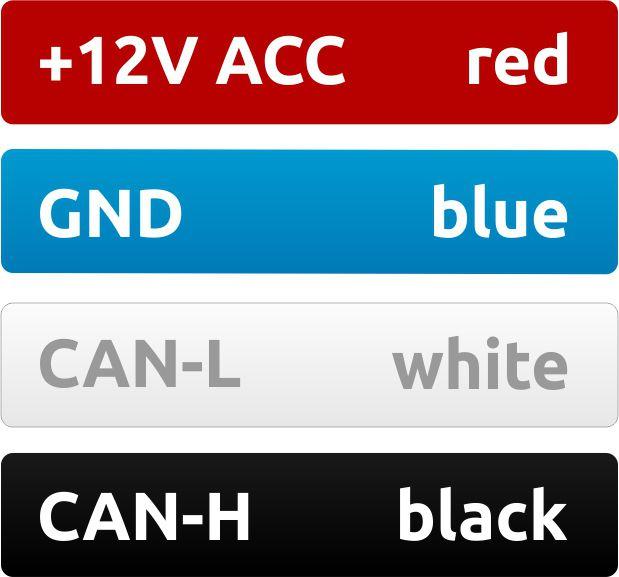

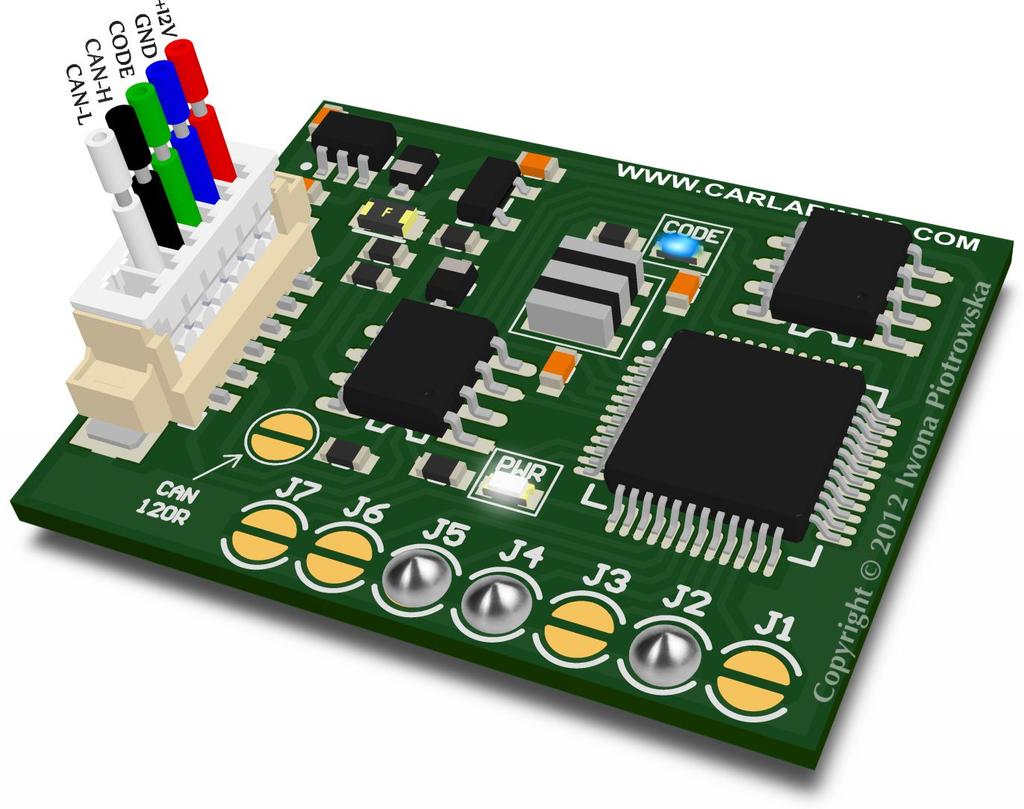

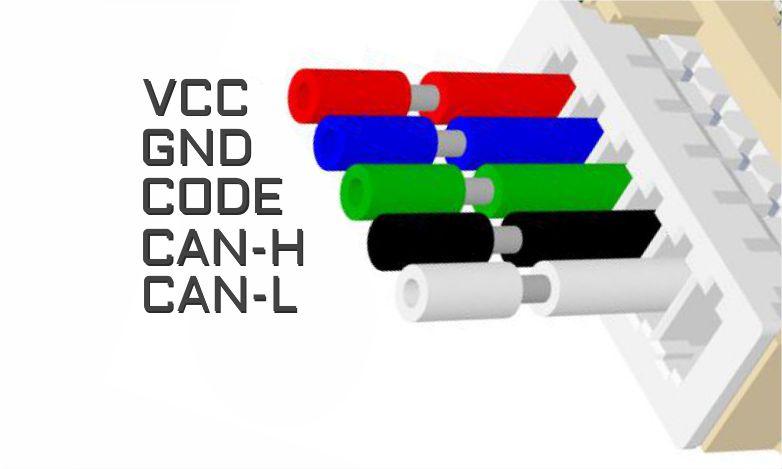

2 2 Uniwersalny Emulator Julie zawiera: 51 programów immo 21 programów maty czujnika zajętości fotela 8 programów testera liczników Zachowanie diod led - brak zlutowanych zworek tryb diagnostyczny - miga co sekundę - dostosowanie do ECU błyska 0,1 sec - po dopasowaniu do ECU świeci stale przygasając co dwie sekundy Oznaczenia przewodów

3 3 Uniwersalny Emulator Julie - Programy: Programy Immo VAG 4 - wersja VAG 4 wersja VW BYPASS GOLD immo OFF/ON...11 EDC16 CAN+K OFF/ON...12 EDC15 OFF/ON...15 ME7 OFF/ON...17 VW bez CAN...18 VW Hitachi...32 VW Zaworek kodowy...34 Program Zastosowanie VAG 4 wersja 1 PPD1.1 PPD1.2 PPD1.5 MED9.5 VAG4 wersja 2 PCR 2.1 VW BYPASS GOLD EDC16 CAN+K EDC15 ME7 VW bez CAN 6K A SIEMENS 5WP4 167 / AE A D 06A BR IAW4AV i IAW4CV IAW4LV i IAW4MV ( K) VW Hitachi Audi A6 2.8 benzyna Hitachi ECU Oznaczenie silnika AAH

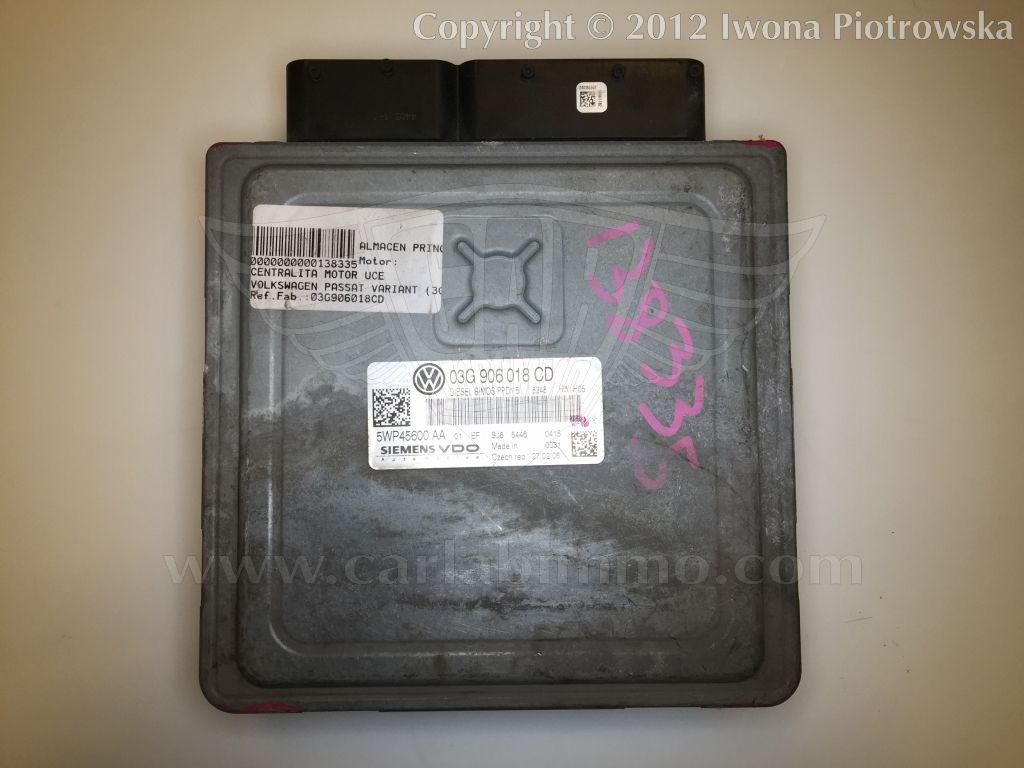

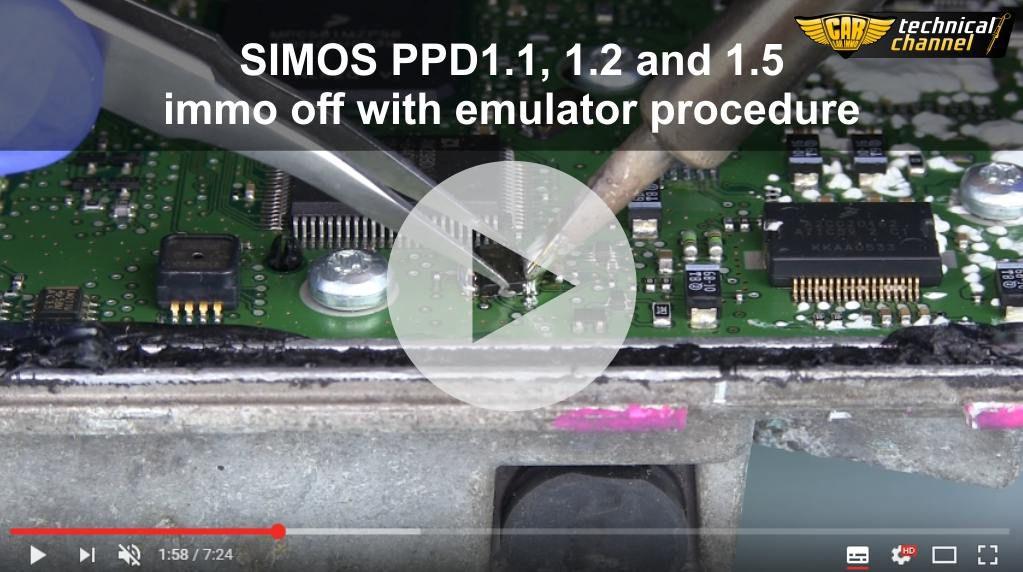

4 4 Programy Immo VAG 4 - wersja 1 W Uniwersalnym Emulatorze Julie zlutuj zworki J2, J3, J5 i J6 Dostępny jako program nr 1 Nie musisz kupować drogich interfejsów i urządzeń do odczytu wartości CS i MAC w ECU. Nie musisz ich nawet znać! Jak użyć ten emulator? Kliknij i obejżyj film instruktażowy Zachowanie niebieskiej diody: - błyska co 0,1 sec złe podłączenie CAN - świeci 0,1 sec i wyłącza się na 2 sekundy błędne wartości - po dopasowaniu świeci ciągle przygasając co dwie sekundy ZASTOSOWANIE Diesel Simos PPD1.1 PPD1.2 i PPD1.5 Siemens VDO MED9.5

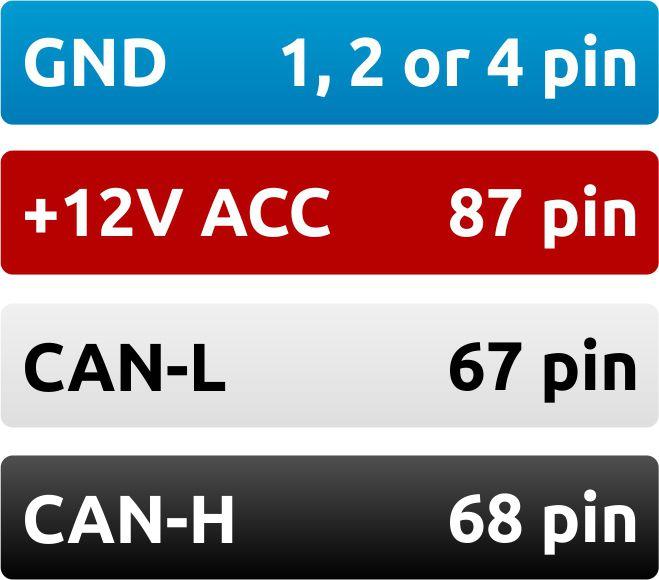

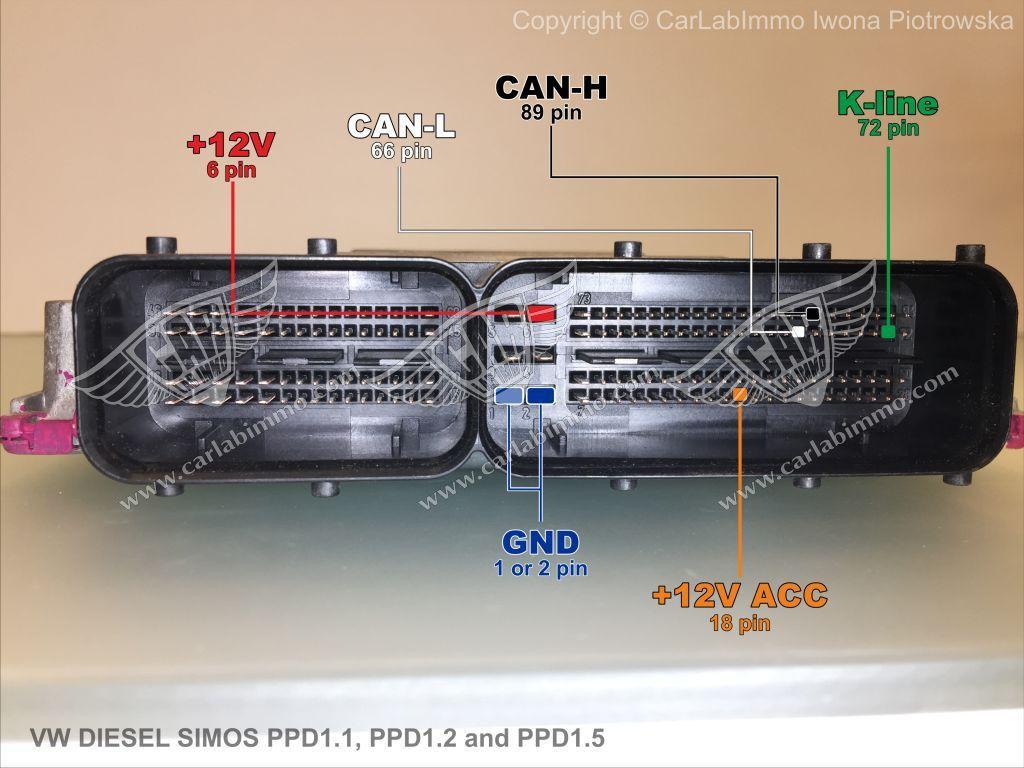

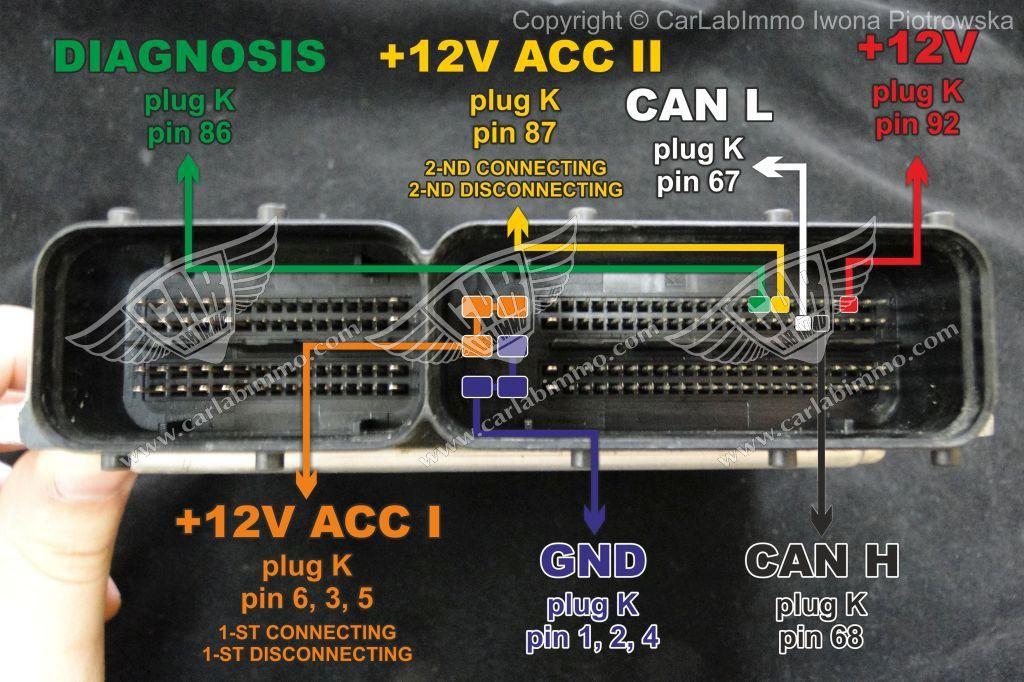

5 5 VAG 4 wersja 1 Diesel Simos PPD1.1 PPD1.2 i PPD1.5 Siemens VDO Podłączenie emulatora do ECU

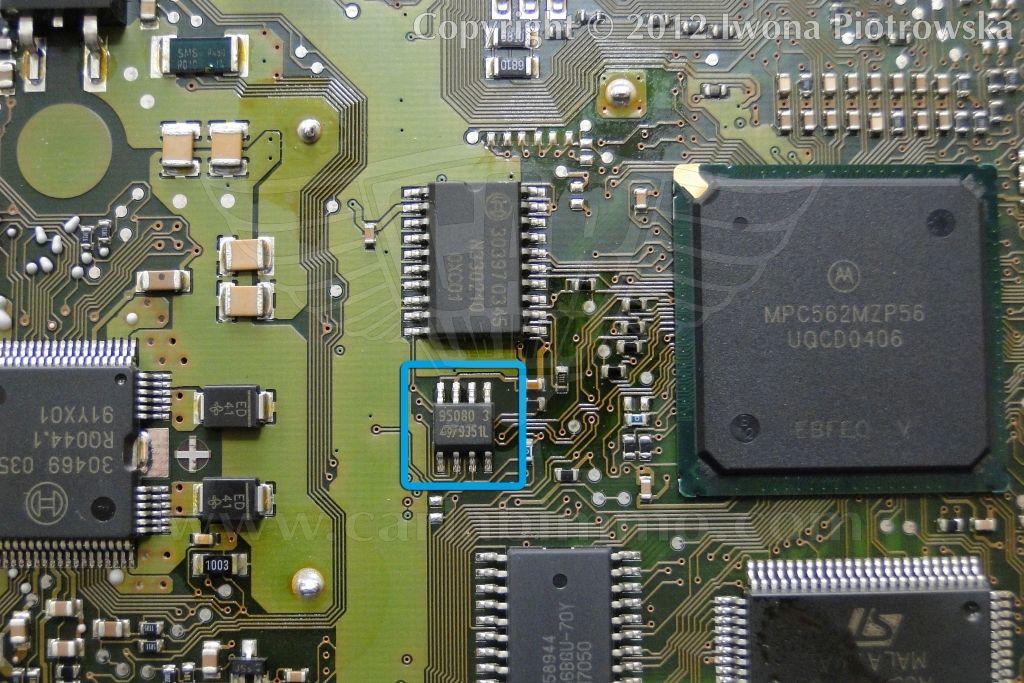

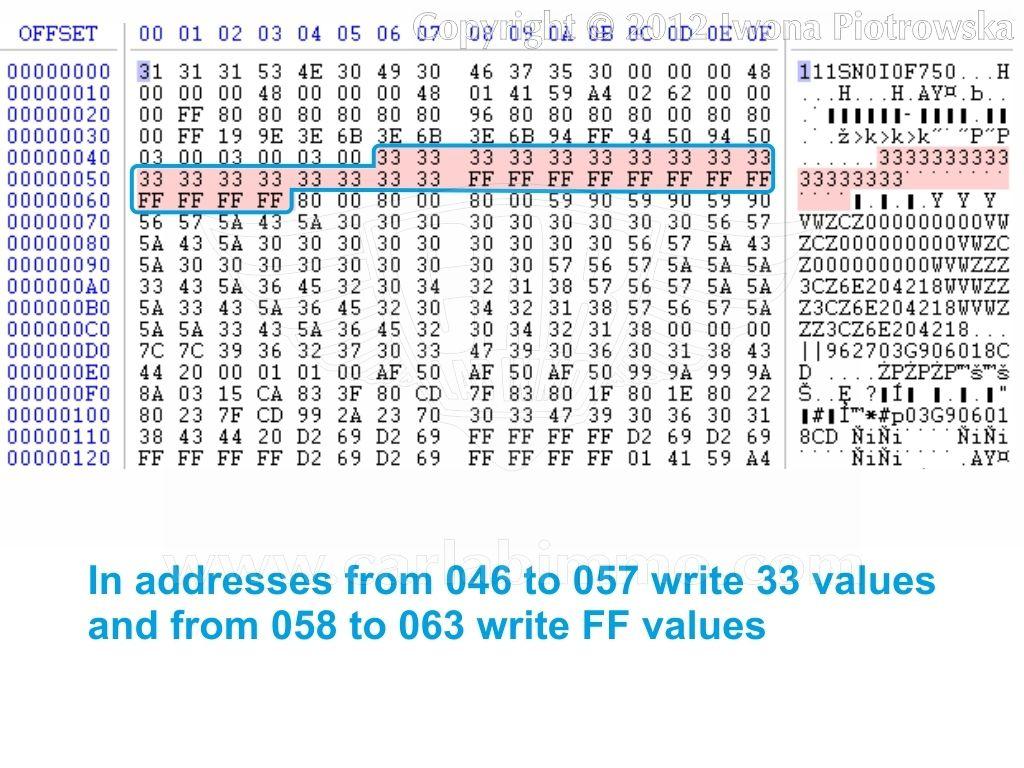

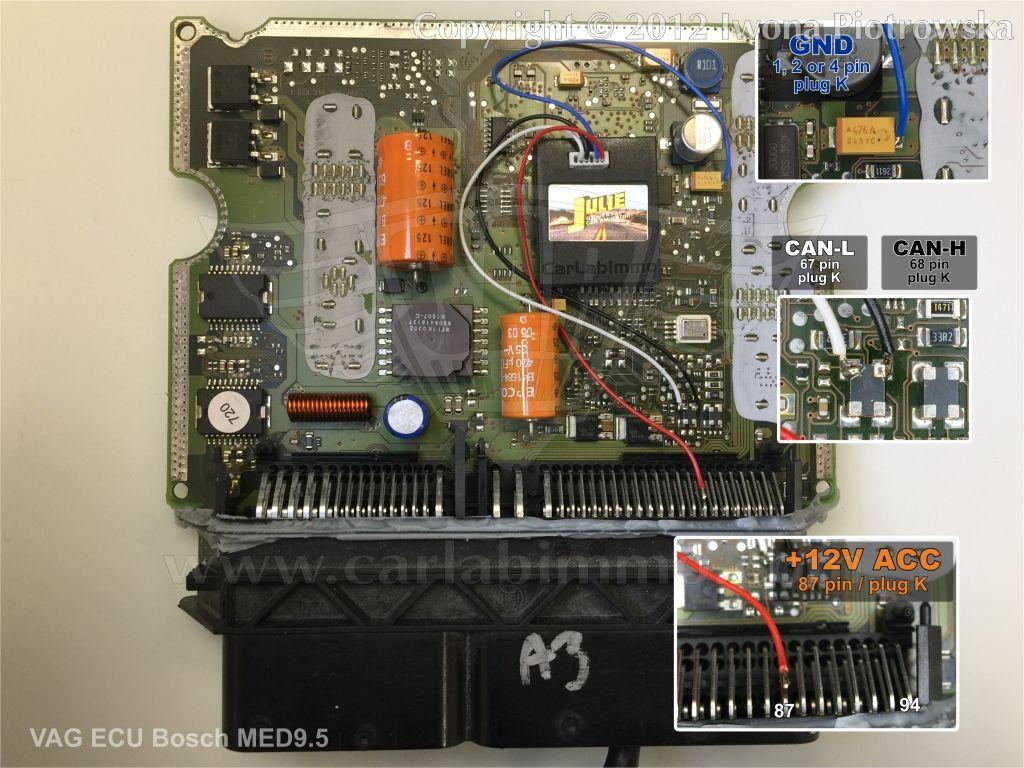

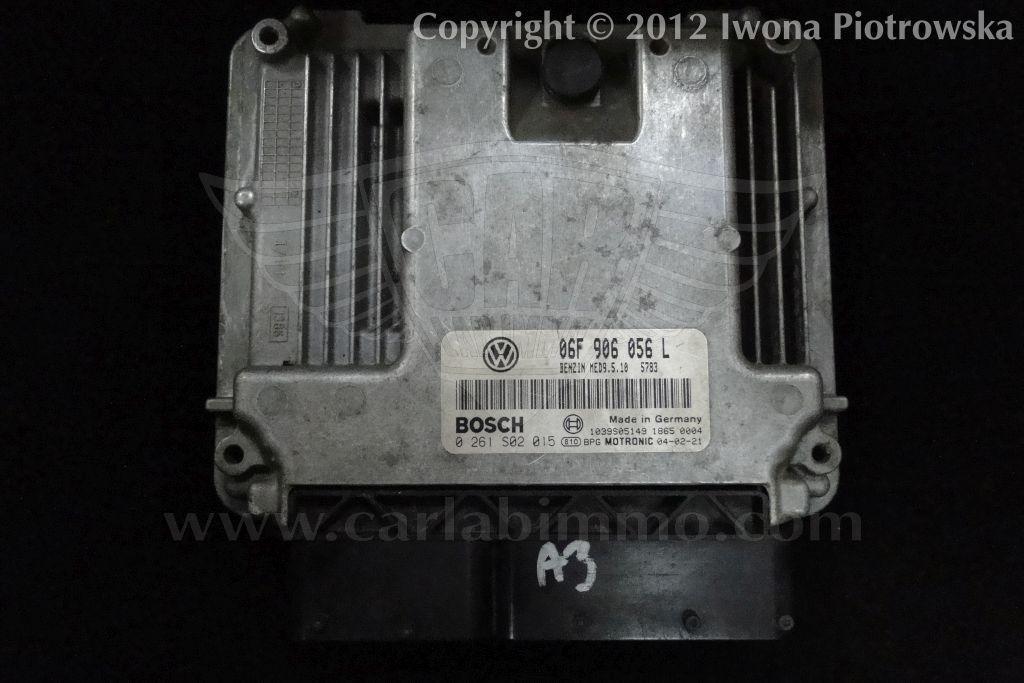

6 6 VAG 4 ver 1 W adresach od 046 do 057 wpisz wartości 33 i od 058 do 063 wpisz wartości FF w pamięci MED9.5

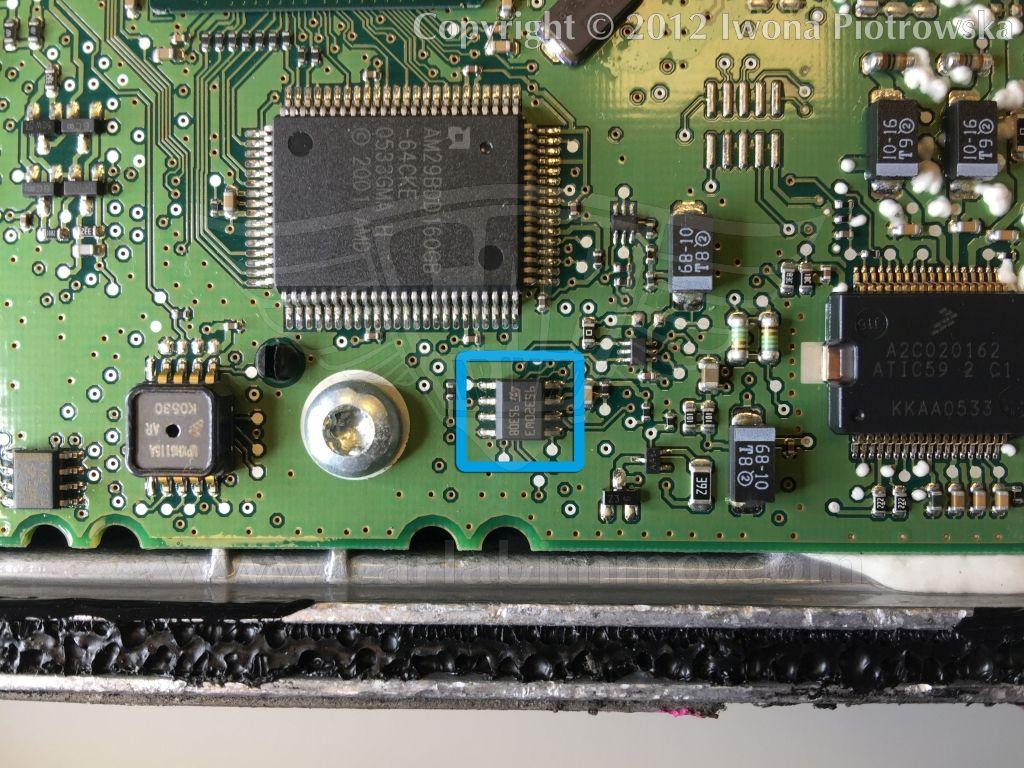

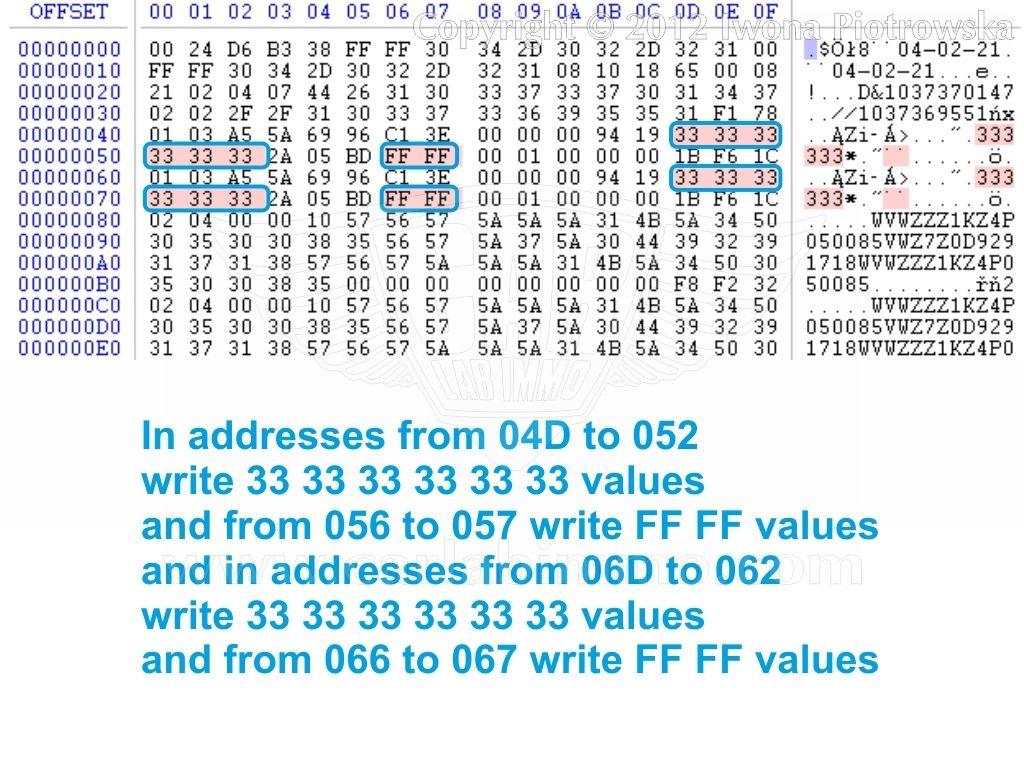

7 7 VAG 4 ver 1 Podłączenie emulatora do ECU W pamięci w adresach od 04D do 052 wpisz wartości , od 056 do 057 wpisz wartości FF FF i w adresach od 06D do 062 wpisz wartości i od 066 do 067 wpisz wartości FF FF

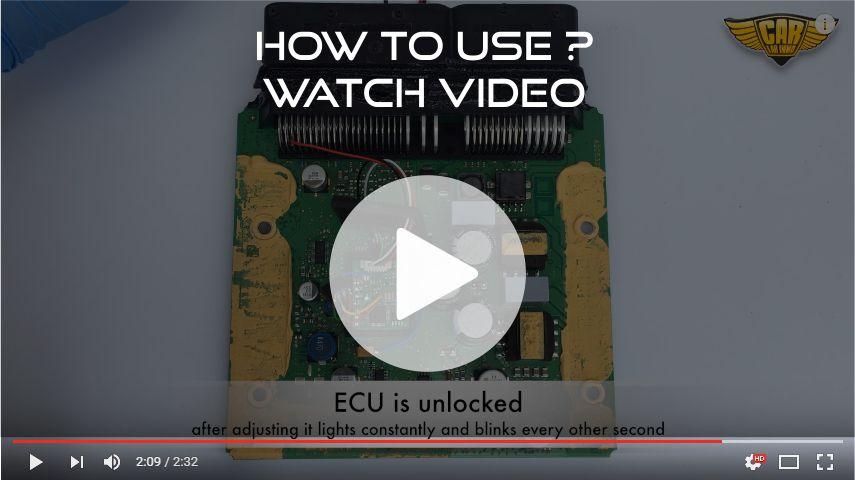

8 8 VAG 4 wersja 2 W Uniwersalnym Emulatorze Julie zlutuj zworki J1, J2, J3, J5 i J6 Dostępny jako program nr 2 Jak użyć ten emulator? Kliknij i obejżyj film instruktażowy Zachowanie niebieskiej diody - błyska co 0,1 sec złe podłączenie CAN - świeci co 2 sekundy pamięć 24C02 jest niepodłączona, pusta lub źle odczytana - świeci 0,1 sec i wyłącza się na 2 sekundy błędna wartość CS lub MAC - po dopasowaniu świeci ciągle przygasając co dwie sekundy ZASTOSOWANIE Diesel Simos PCR2.1 Continental

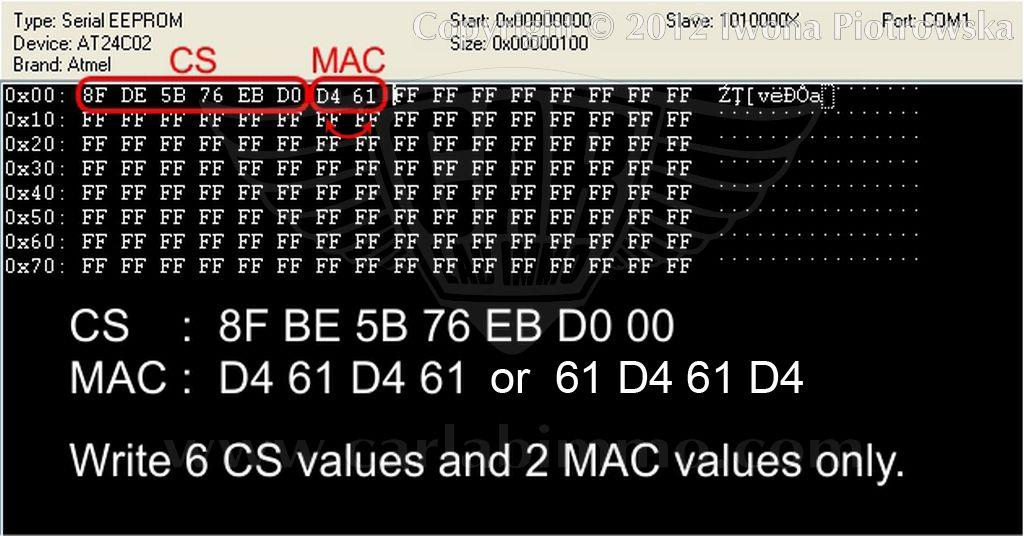

9 9 VAG 4 wersja 2 PCR2.1 Musisz znać CS oraz MAC odczytane z ECU przez ABRITES Diagnostic for VAG. Zapisz te wartości w pamięci 24C02, którą wlutuj do emulatora w miejsce układu L9637D. Przykład: W pamięci 24C02 (lub 24C04) wpisz tylko pierwsze 6 komórek wartością CS i pierwsze 2 wartością MAC

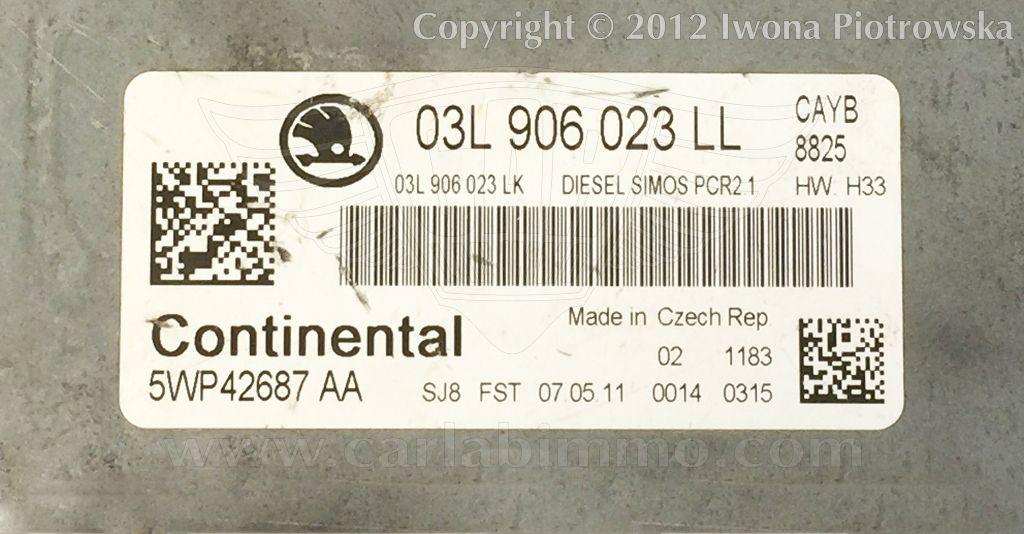

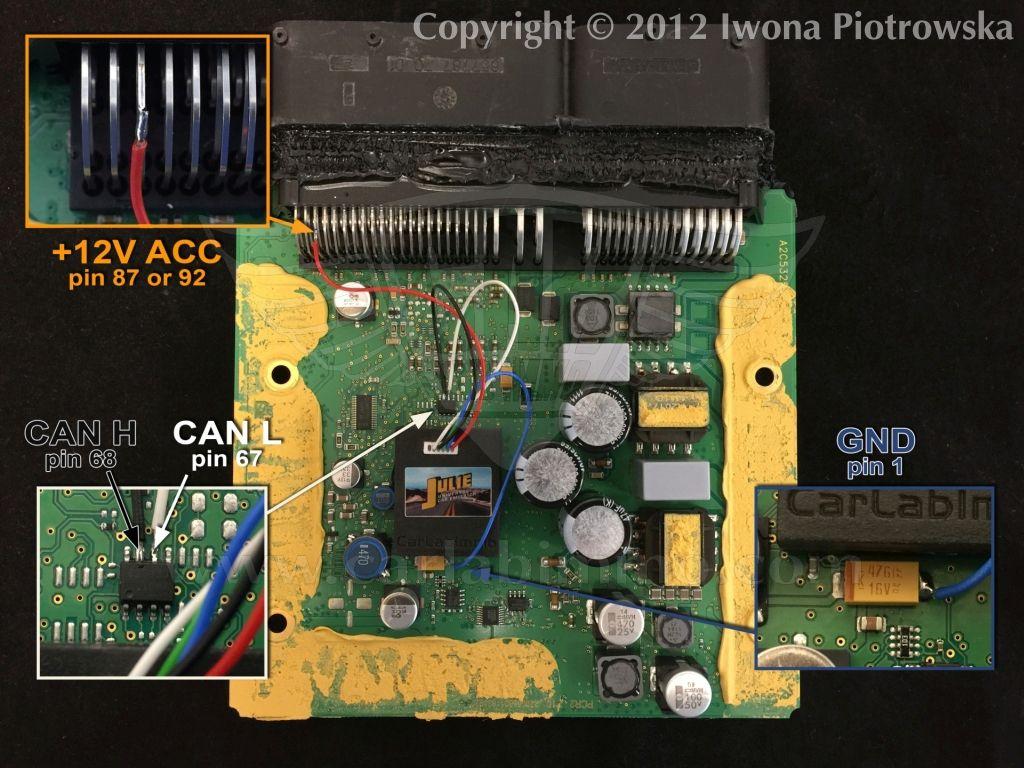

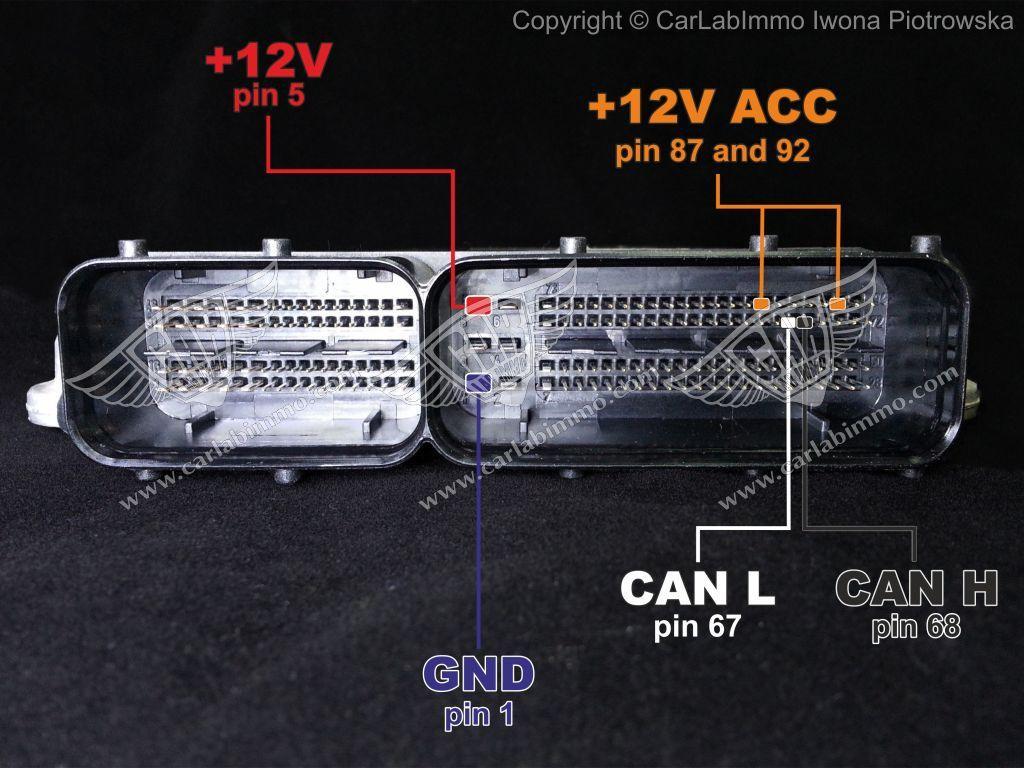

10 10 VAG 4 wersja 2 Przykłady podłączeń emulatora dla Diesel SIMOS PCR2.1 CONTINENTAL Podłączenie emulatora do ECU

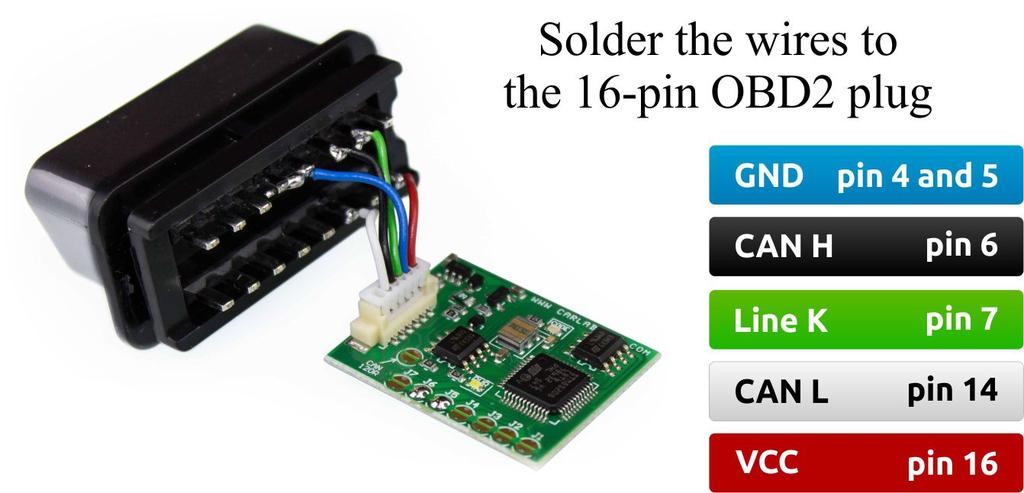

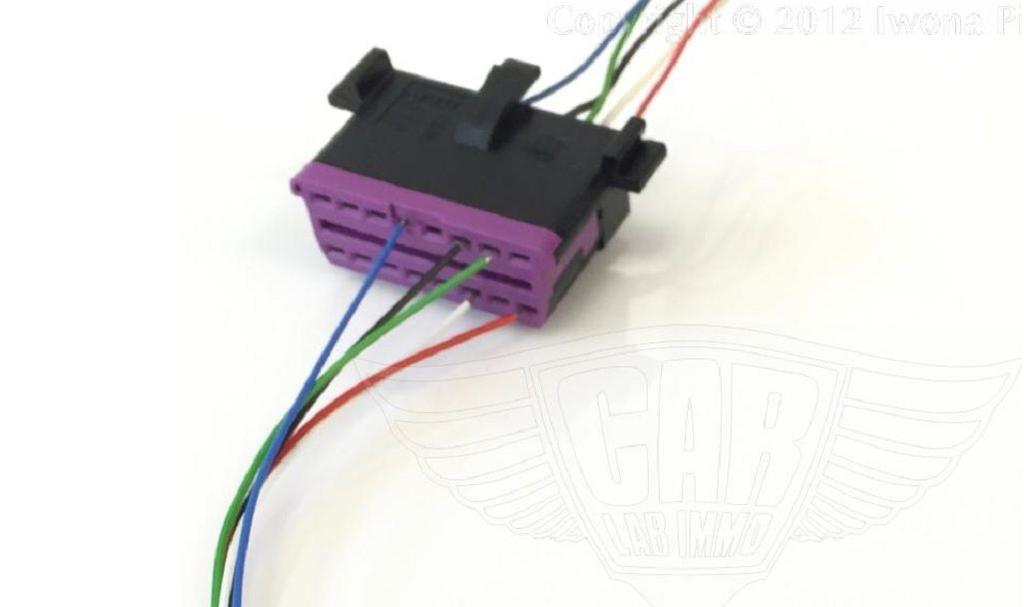

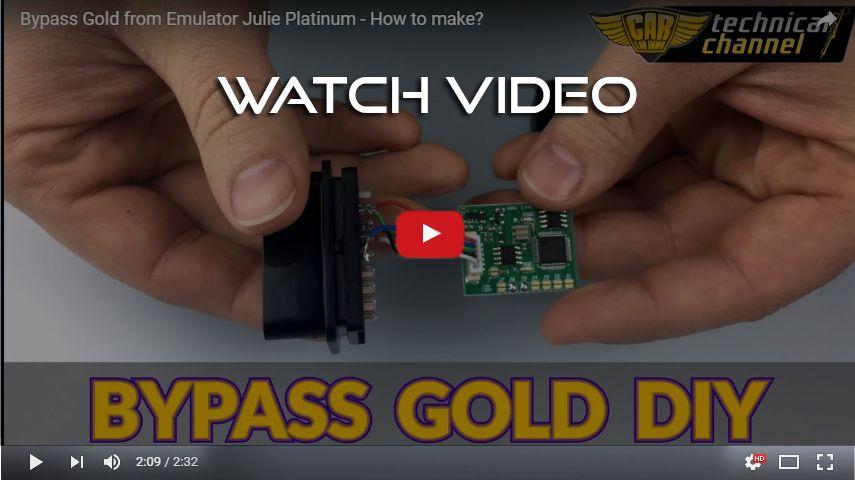

11 11 VW BYPASS GOLD EDC16 EDC15 ME7 Automatic immo OFF Jeżeli chcesz włączyć zapłon w elektronicznej stacyjce, musisz zewrzeć pin 1 z 16 we wtyczce OBD2 W Uniwersalnym Emulatorze Julie zlutuj zworki J5 i J6 Zrób sam BYPASS GOLD! (dostępny jako program nr 3)

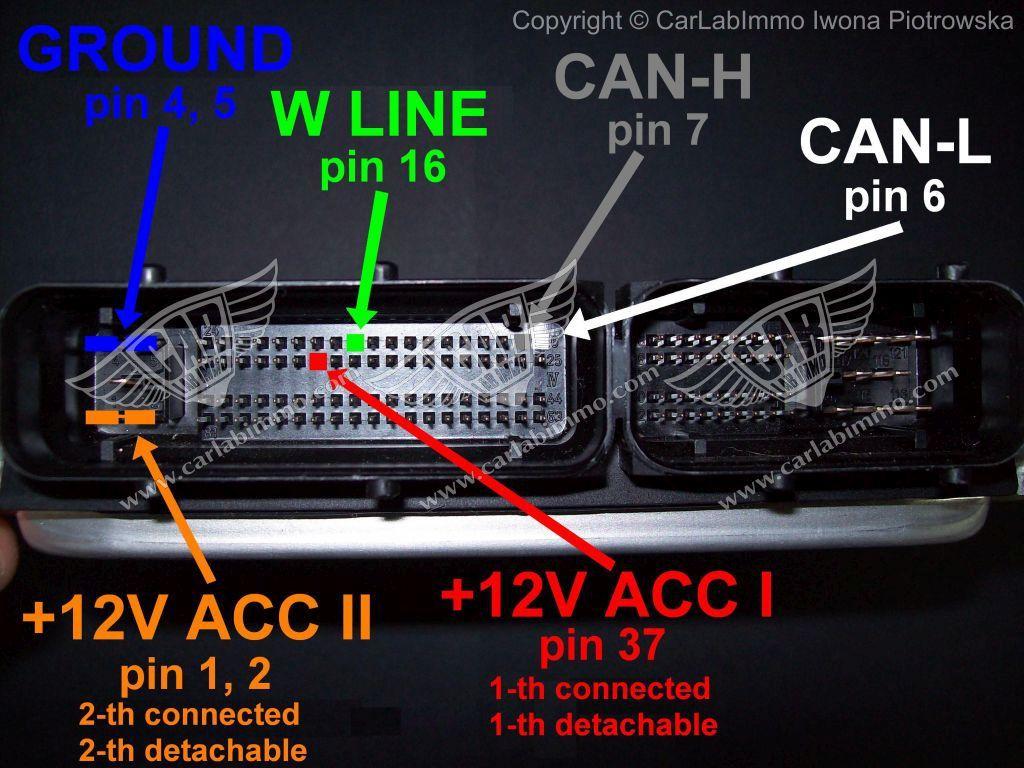

12 12 Automatic immo ON W Uniwersalnym Emulatorze Julie zlutuj zworki J1, J5 i J6 Dostępny jako program nr 4 EDC16 CAN+K Dedykowane programy: VW EDC16 z CAN TDI immo OFF W Uniwersalnym Emulatorze Julie zlutuj zworki J1, J3 i J5 Dostępny jako program nr 12

13 13 VW EDC16 z CAN TDI immo ON W Uniwersalnym Emulatorze Julie zlutuj zworki J2, J3 i J5 Dostępny jako program nr 13 VW EDC16 z CAN TDI immo OFF W Uniwersalnym Emulatorze Julie zlutuj zworki J1, J2, J3 i J5 Dostępny jako program nr 14 VW EDC16 z CAN TDI immo ON W Uniwersalnym Emulatorze Julie zlutuj zworki J4 i J5 Dostępny jako program nr 15

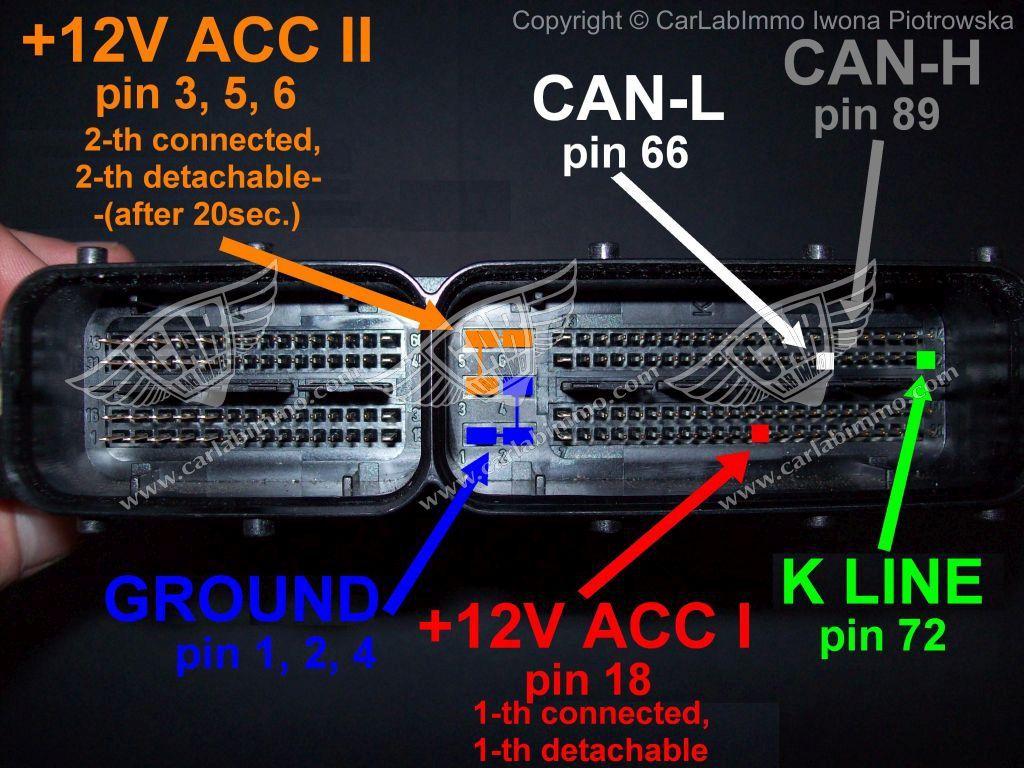

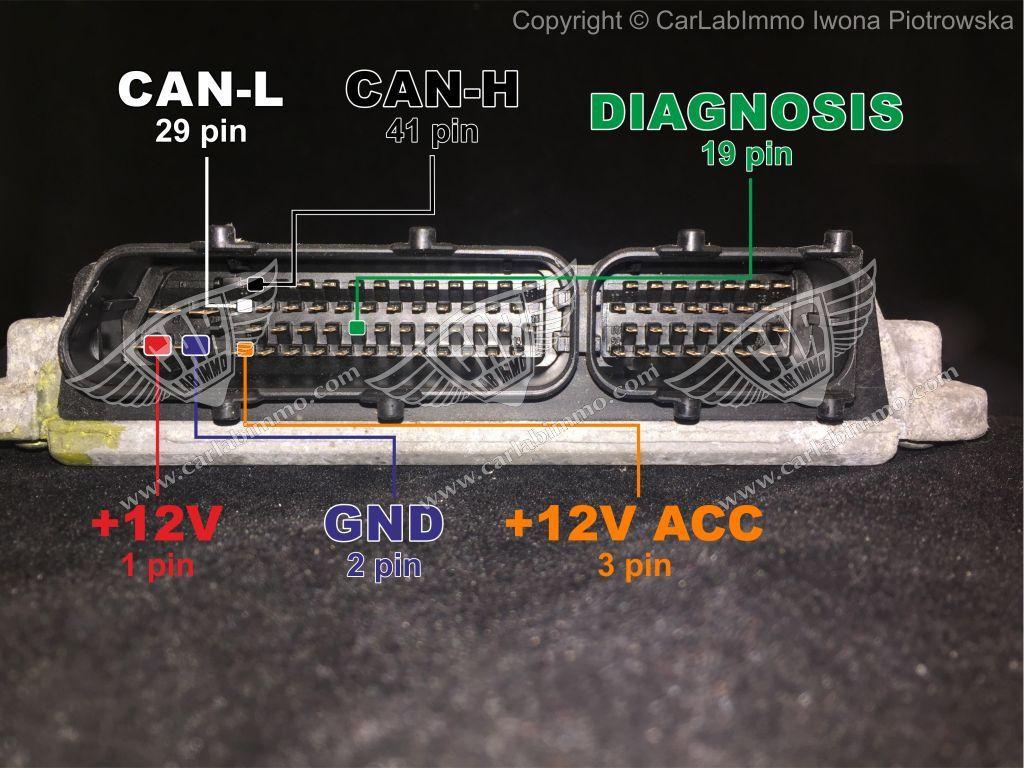

14 14 VW EDC16 K-line immo OFF W Uniwersalnym Emulatorze Julie zlutuj zworkę J3 Dostępny jako program nr 10 VW EDC16 K-line immo ON W Uniwersalnym Emulatorze Julie zlutuj zworki J1 i J3 Dostępny jako program nr 11 Podłączenie ECU EDC16

15 15 EDC15 OFF/ON Dedykowane programy: VW EDC15 immo OFF W Uniwersalnym Emulatorze Julie zlutuj zworkę J2 Dostępny jako program nr 8 VW EDC15 immo ON W Uniwersalnym Emulatorze Julie zlutuj zworki J1 i J2 Dostępny jako program nr 9

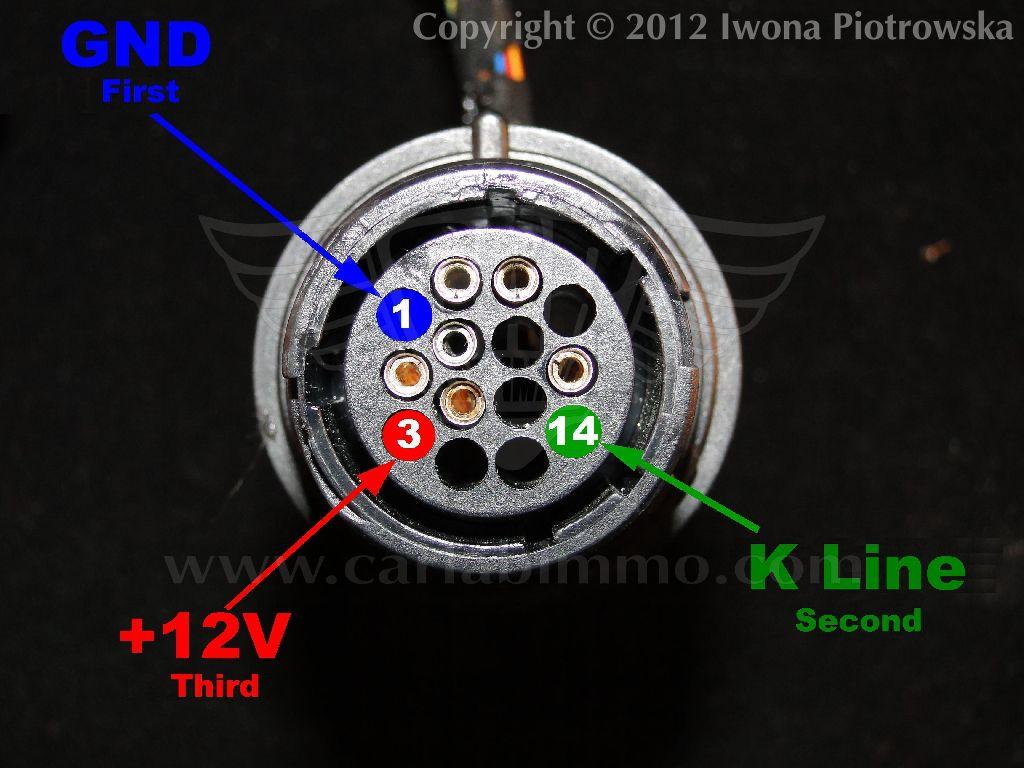

16 16 VW EDC15 immo OFF i immo ON LT wtyczka diagnozy Podłączenie ECU EDC15

17 17 ME7 OFF/ON Dedykowane programy: VW ME7 immo OFF W Uniwersalnym Emulatorze Julie zlutuj zworki J1, J4 i J5 Dostępny jako program nr 16 VW ME7 immo ON W Uniwersalnym Emulatorze Julie zlutuj zworki J2, J4 and J5 Dostępny jako program nr 17

18 18 VW bez CAN W Uniwersalnym Emulatorze Julie zlutuj zworkę J1 Dostępny jako program nr 5 ZASTOSOWANIE Systemy W1, W2 do około 2001r. (sterowniki EDC15 i 5 wtyczkowe LT28, LT35 - gdy nie mają wpisanych numerów nadwozia - nawet do 2006r.), działają również w Fordach benzyna i diesel z systemami VW (jest wtedy znaczek VW na sterowniku silnika). Podłącz w miejscu fabrycznego immobilisera lub licznika. Jeżeli masz problemy z odpalaniem pojazdu wlutuj emulator do sterownika silnika!!! Jeżeli emulator nie zadziała, to podepnij zasilanie emulatora do +12V poprzez przycisk resetu. Odłącz immobiliser i zewrzyj linię W z linią K celem uzyskania diagnozy sterownika.

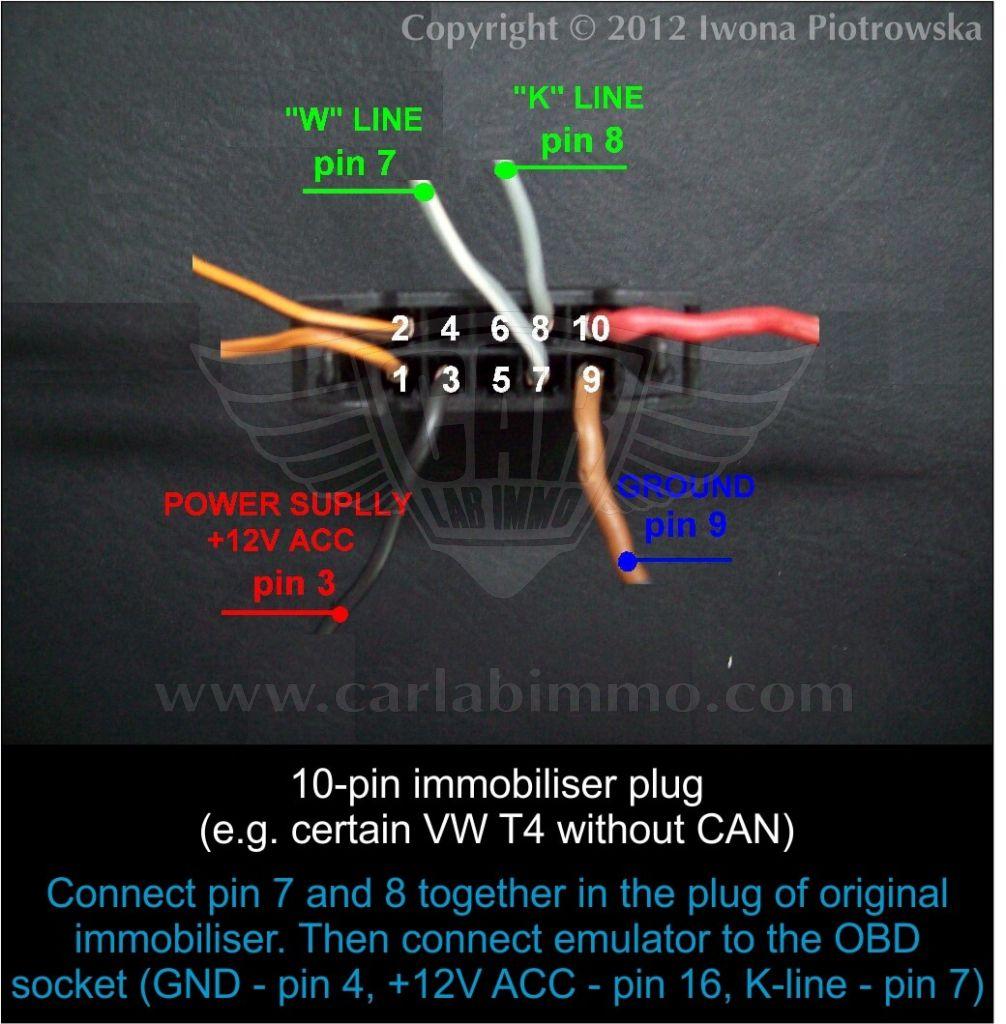

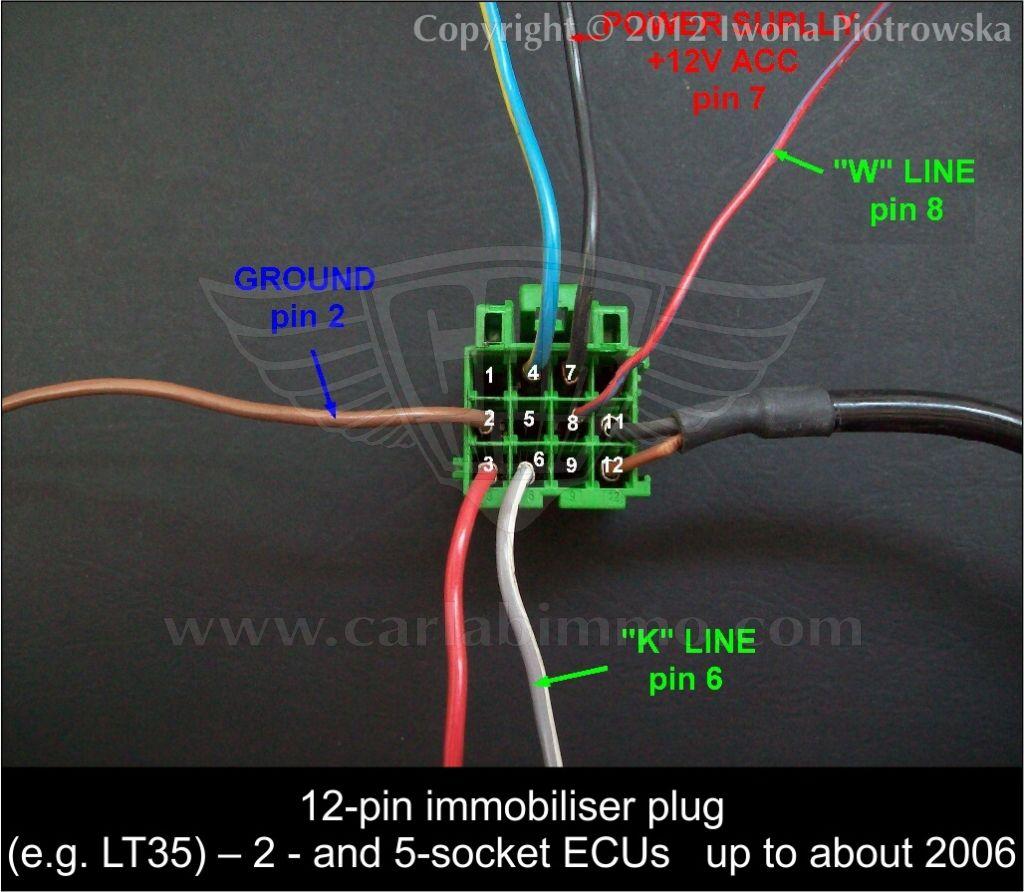

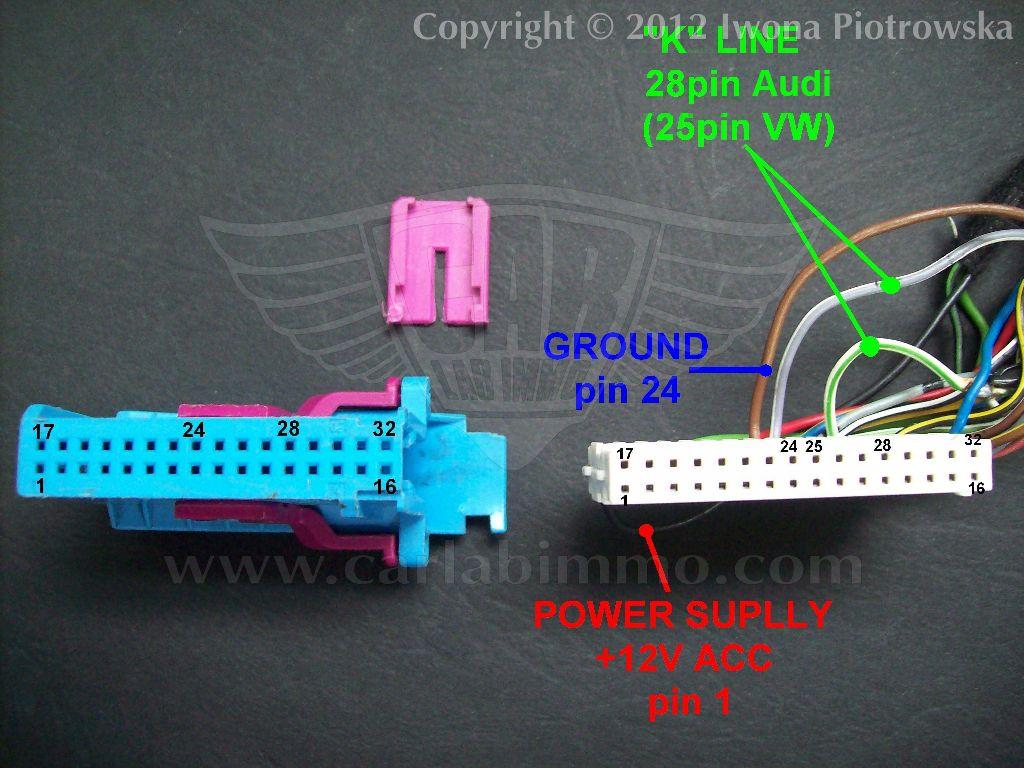

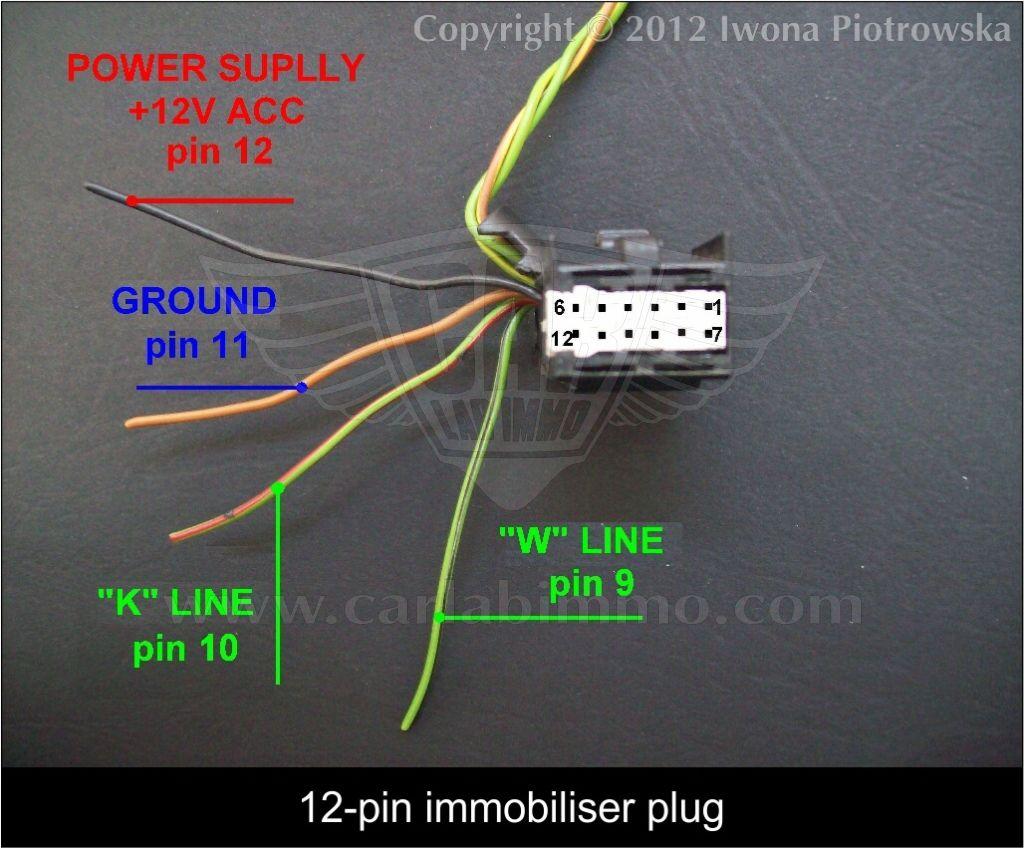

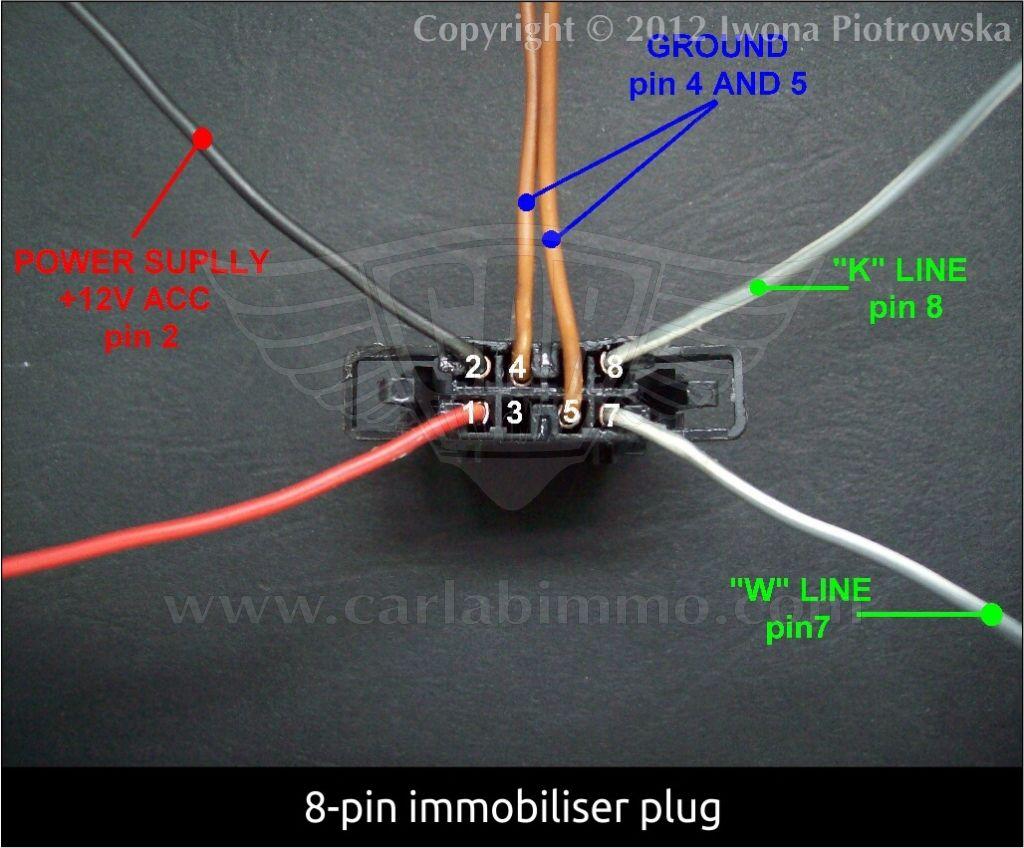

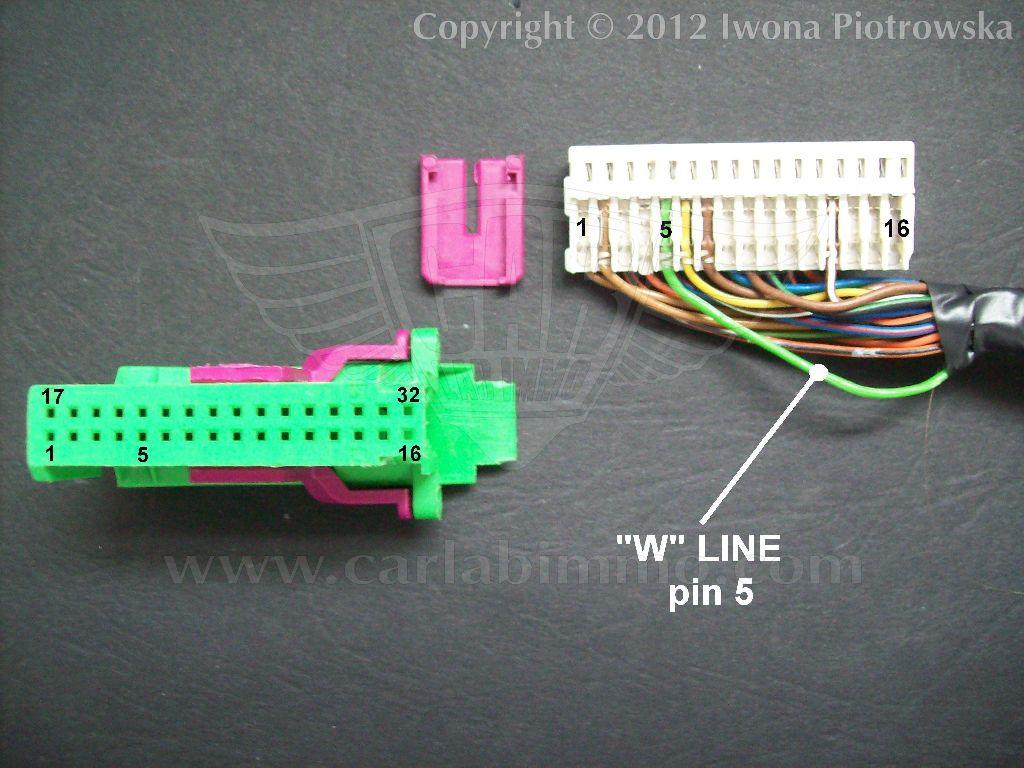

19 19 VW bez CAN Immobilizer w liczniku (auta powyżej 1998r.) Przykład podłączenia emulatora Odetnij linię-k i linię-w od licznika!!! Immobilizer oddzielny Przykłady podłączenia emulatora

20 20 VW bez CAN

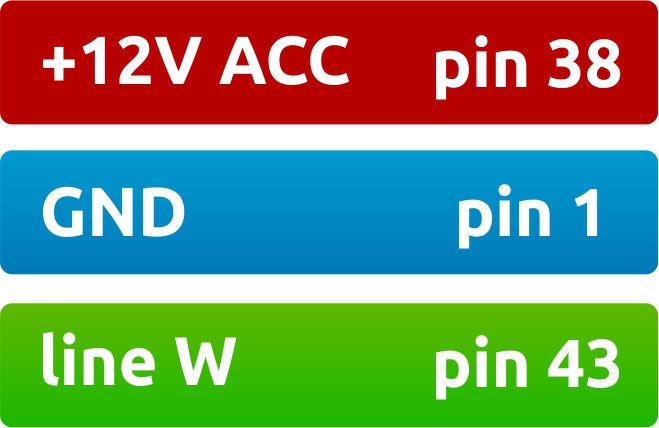

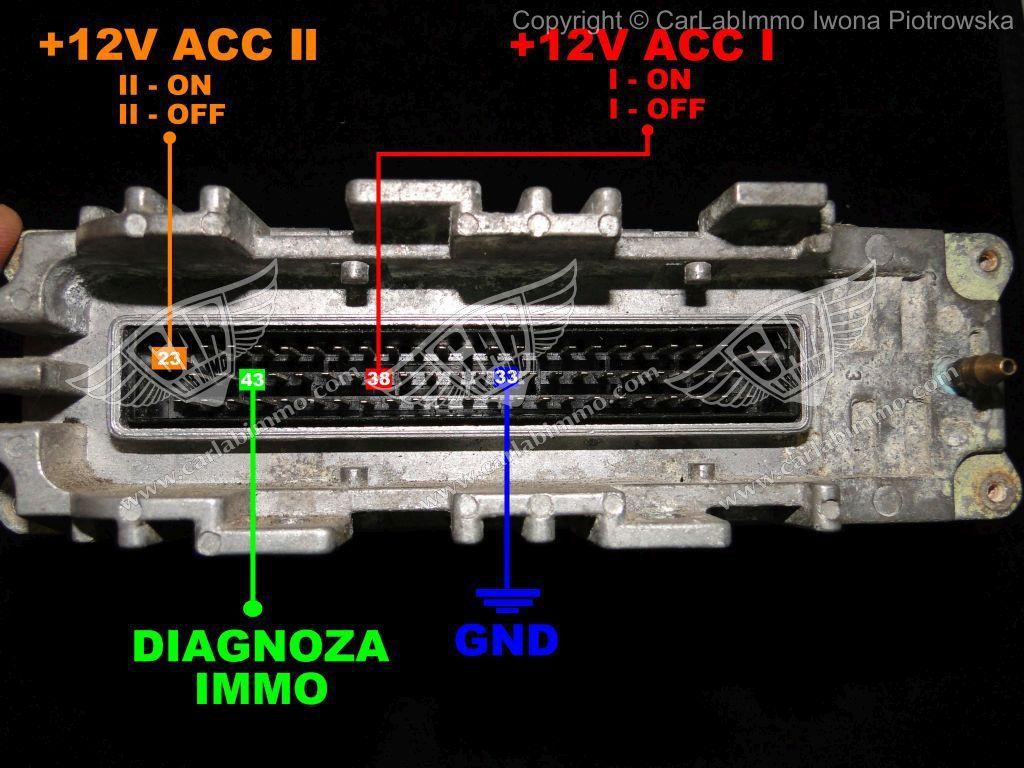

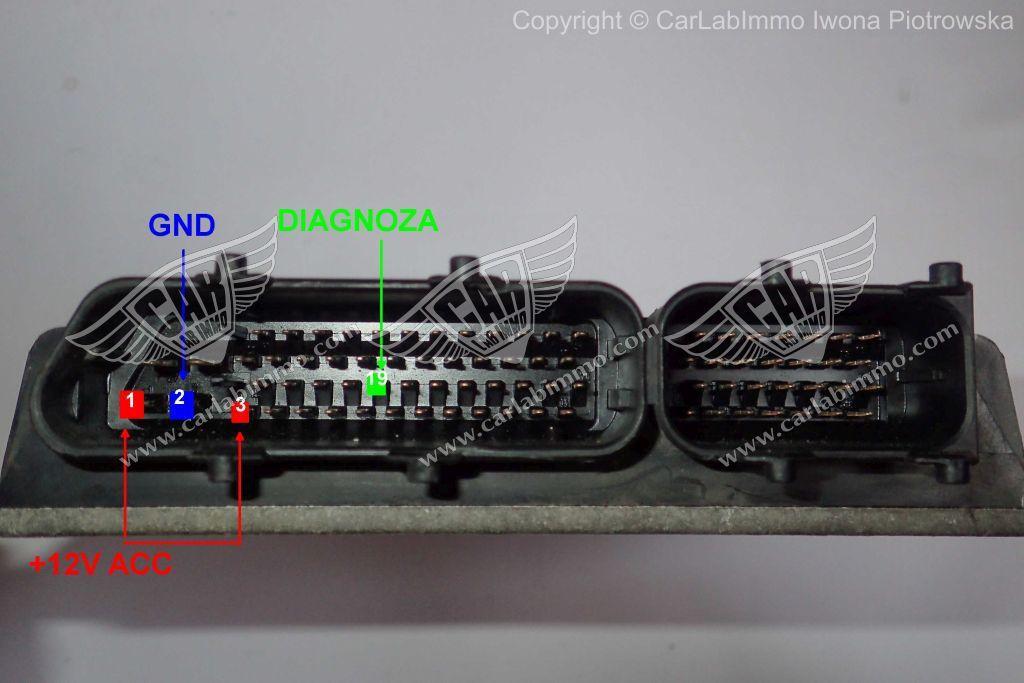

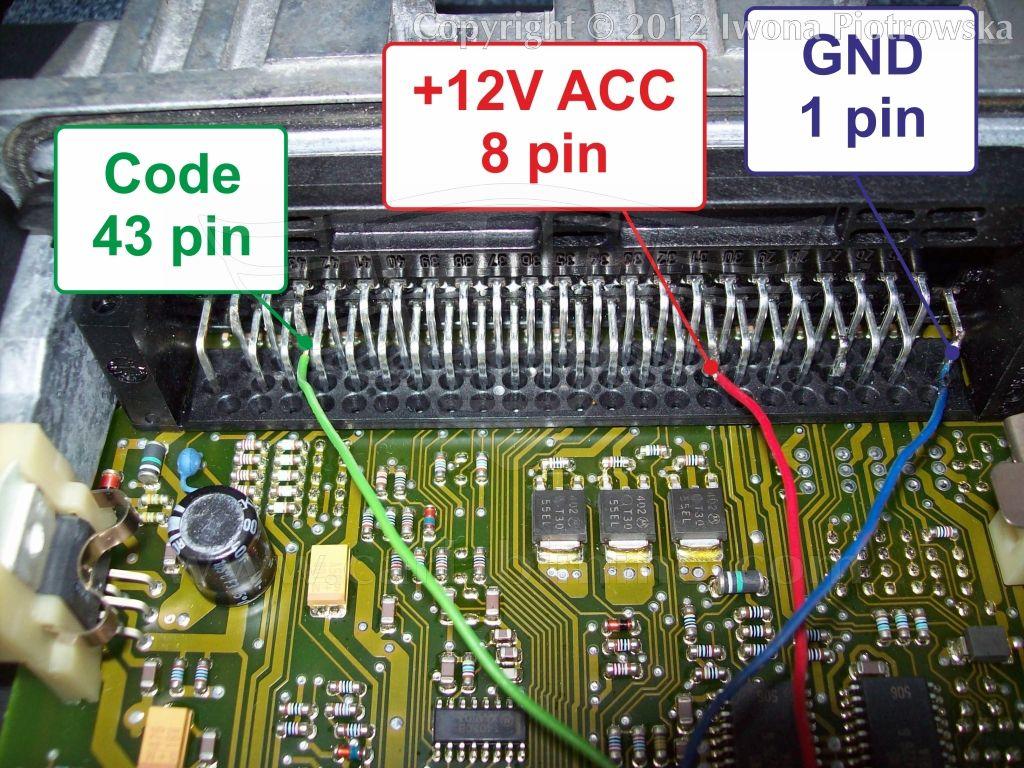

21 21 VW bez CAN Przykłady podłączenia emulatora do ECU 6K A Odetnij pin 43 od wtyczki ECU

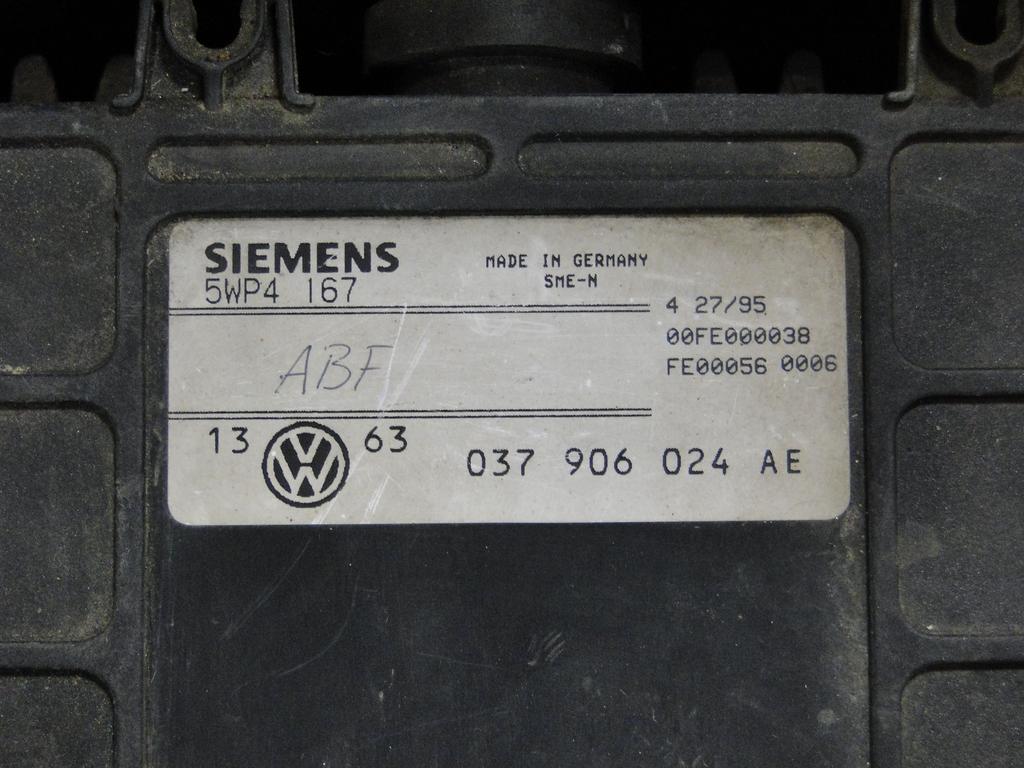

22 22 VW bez CAN SIEMENS 5WP AE VW GOLF III GTI V ABF

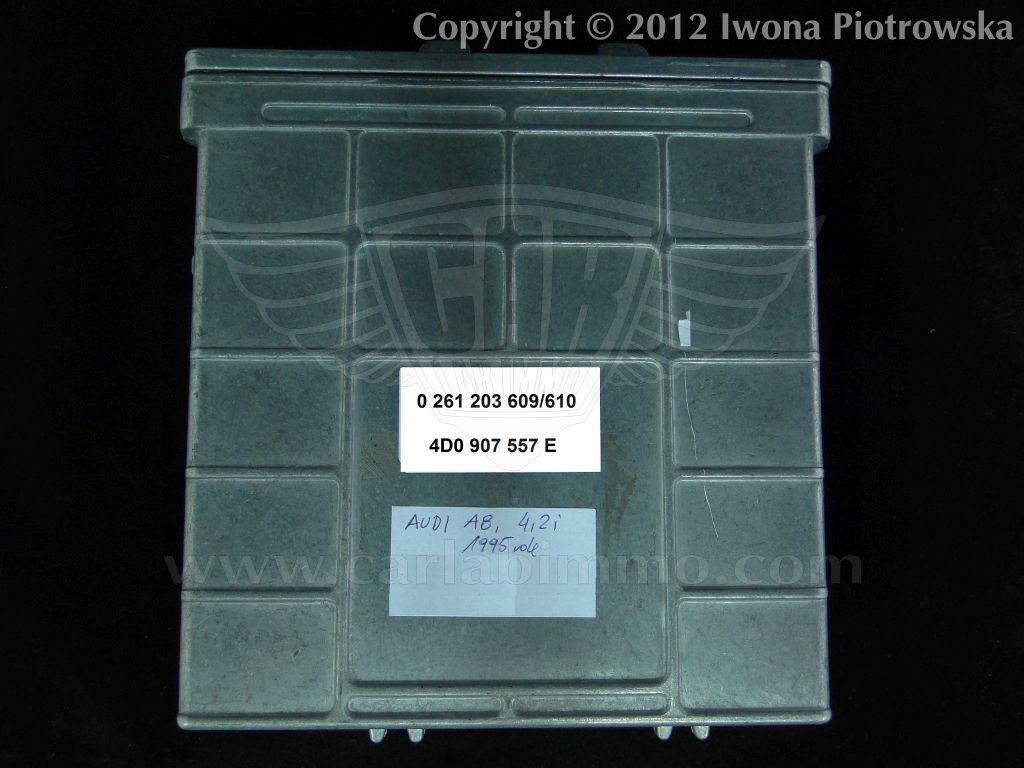

23 23 VW bez CAN Odetnij pin A7 od wtyczki ECU

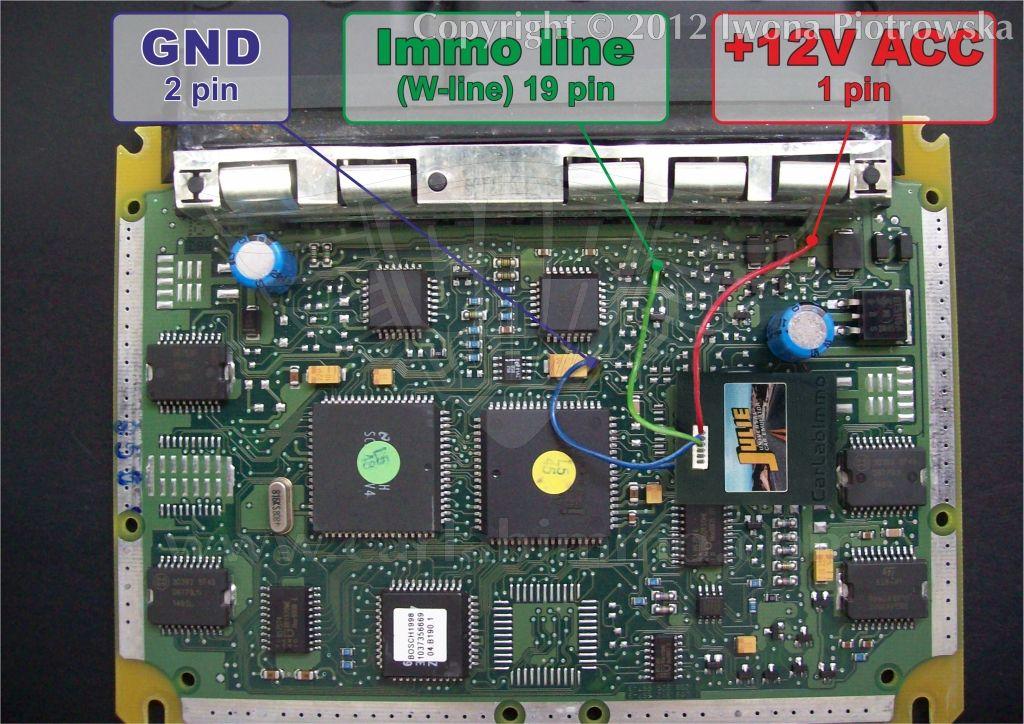

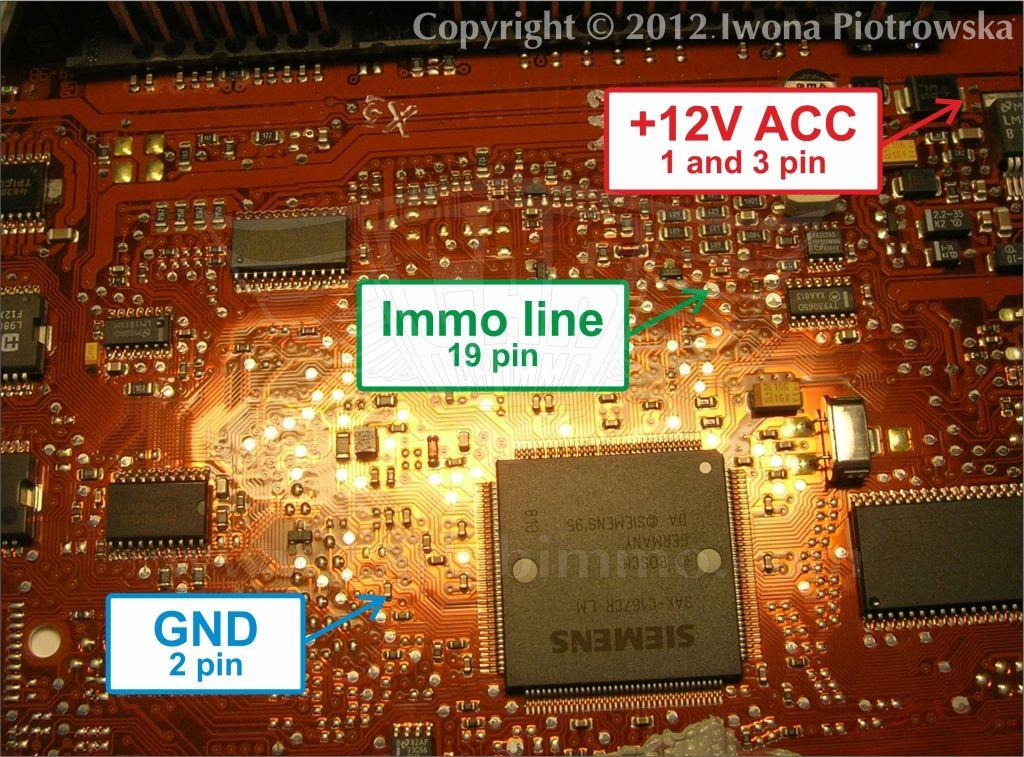

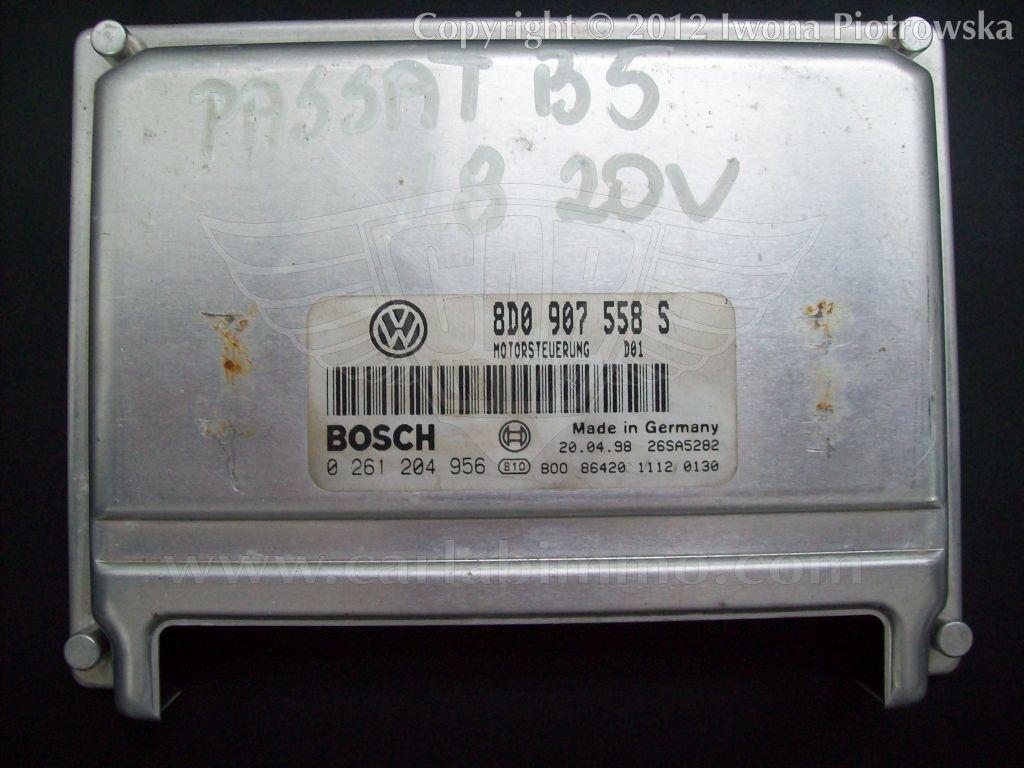

24 24 VW bez CAN Odetnij pin 19 od wtyczki ECU

25 25 VW bez CAN 4A D Odetnij pin B6 od wtyczki ECU

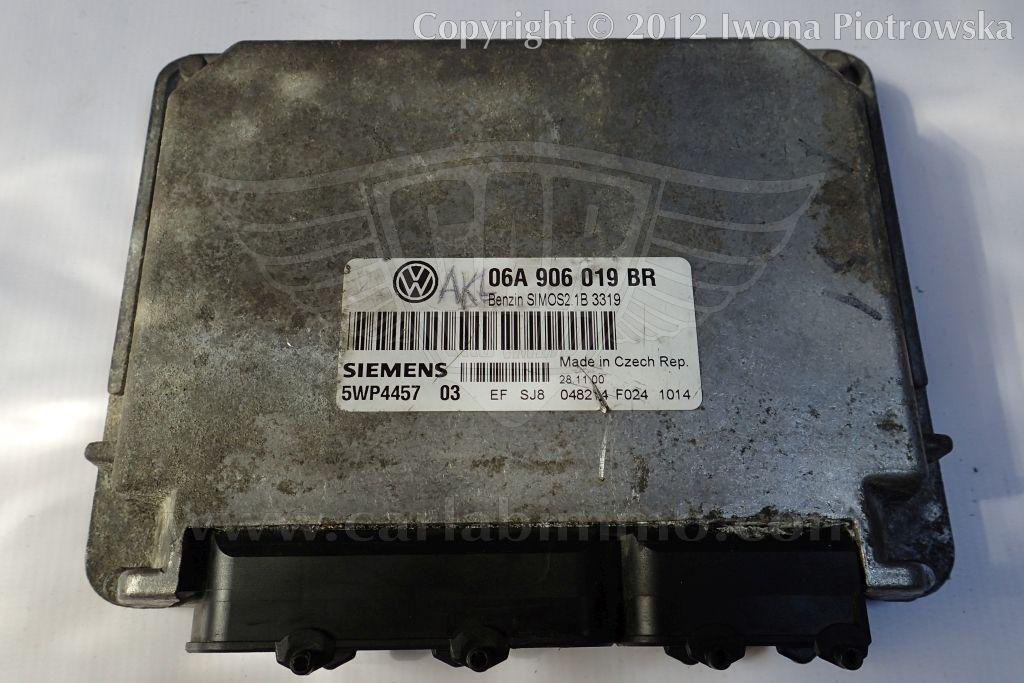

26 26 VW bez CAN 06A BR Odetnij pin 19 od wtyczki ECU

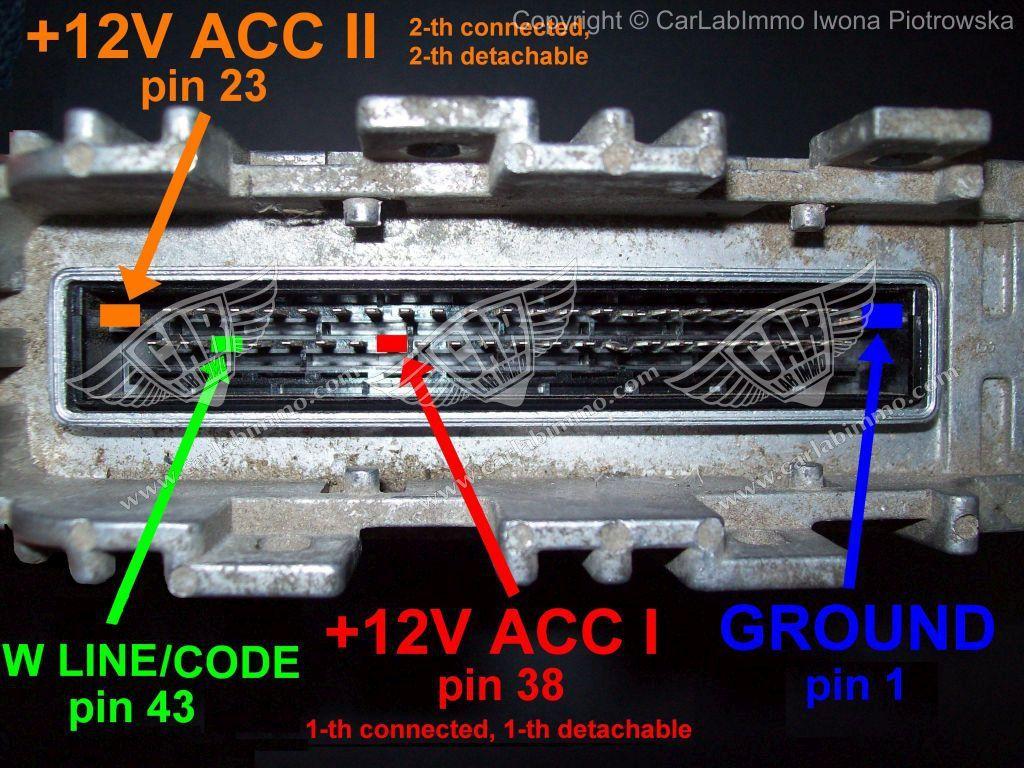

27 27 VW bez CAN Odetnij pin 43 od wtyczki ECU

28 28 VW bez CAN IAW4AV and IAW4CV Odetnij pin 19 od wtyczki ECU

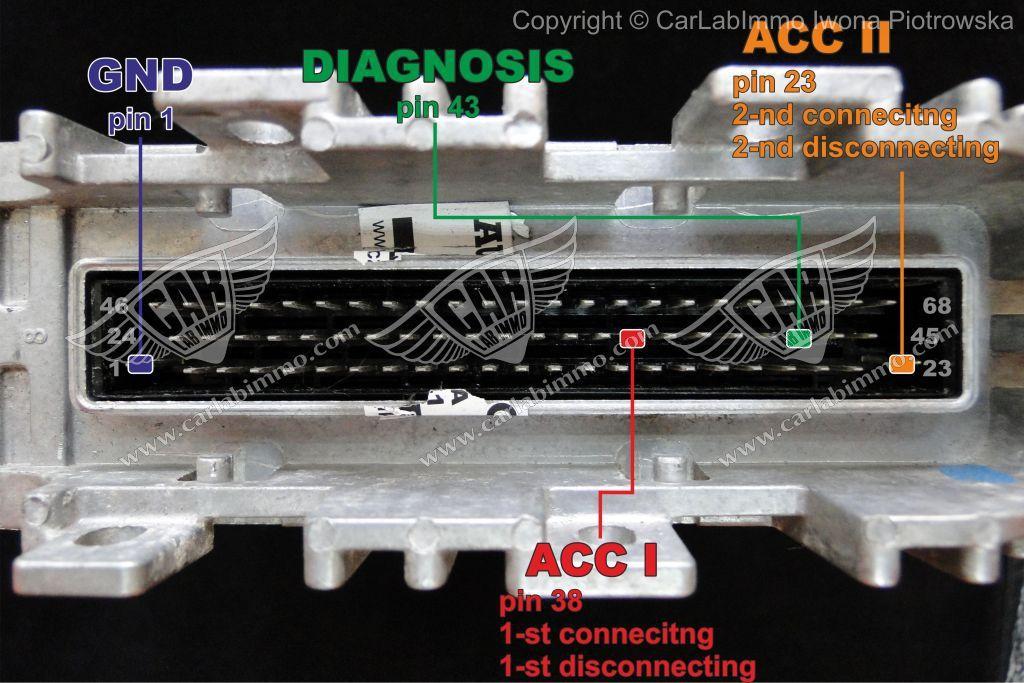

29 29 VW bez CAN IAW4LV and IAW4MV Odetnij pin 43 od wtyczki ECU

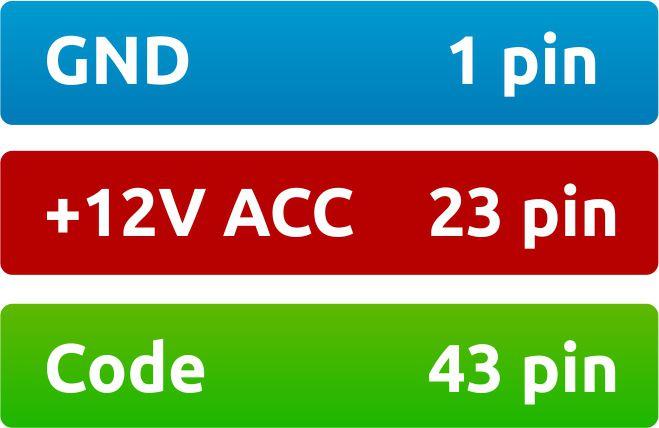

30 30 VW bez CAN Odetnij pin 43 od wtyczki ECU

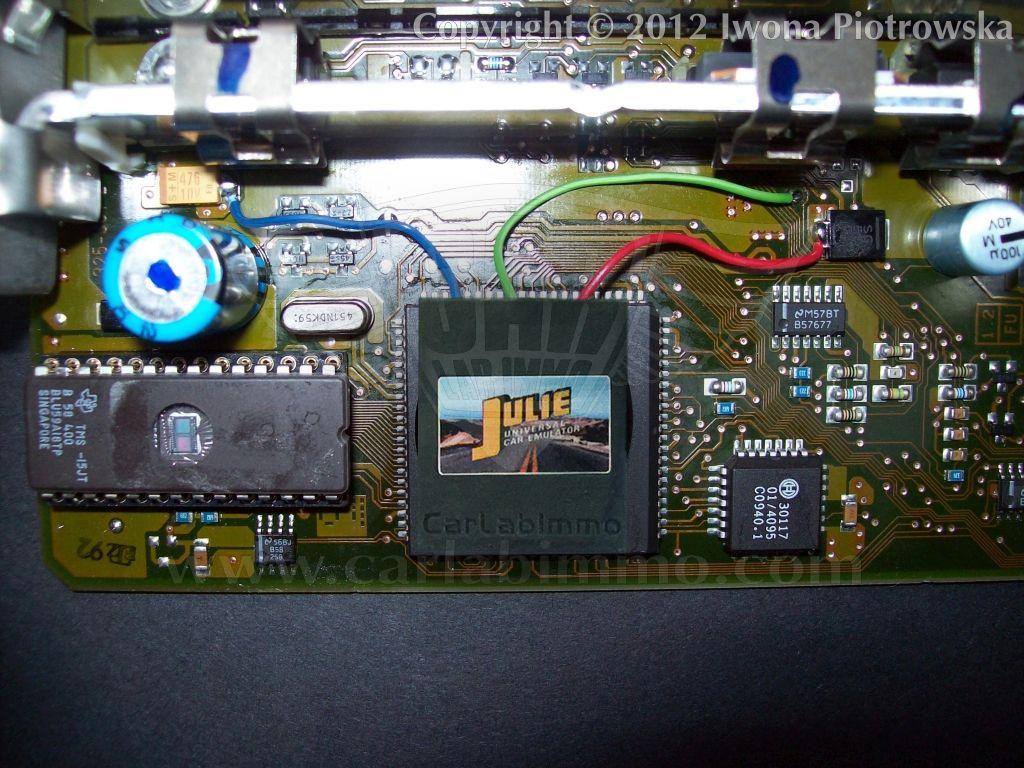

31 31 VW bez CAN ( K)

32 32 VW Hitachi W Uniwersalnym Emulatorze Julie zlutuj zworki J3, J4 i J5 Dostępny jako program nr 6 ZASTOSOWANIE Audi A6 2.8 benzyna Hitachi ECU Oznaczenie silnika AAH

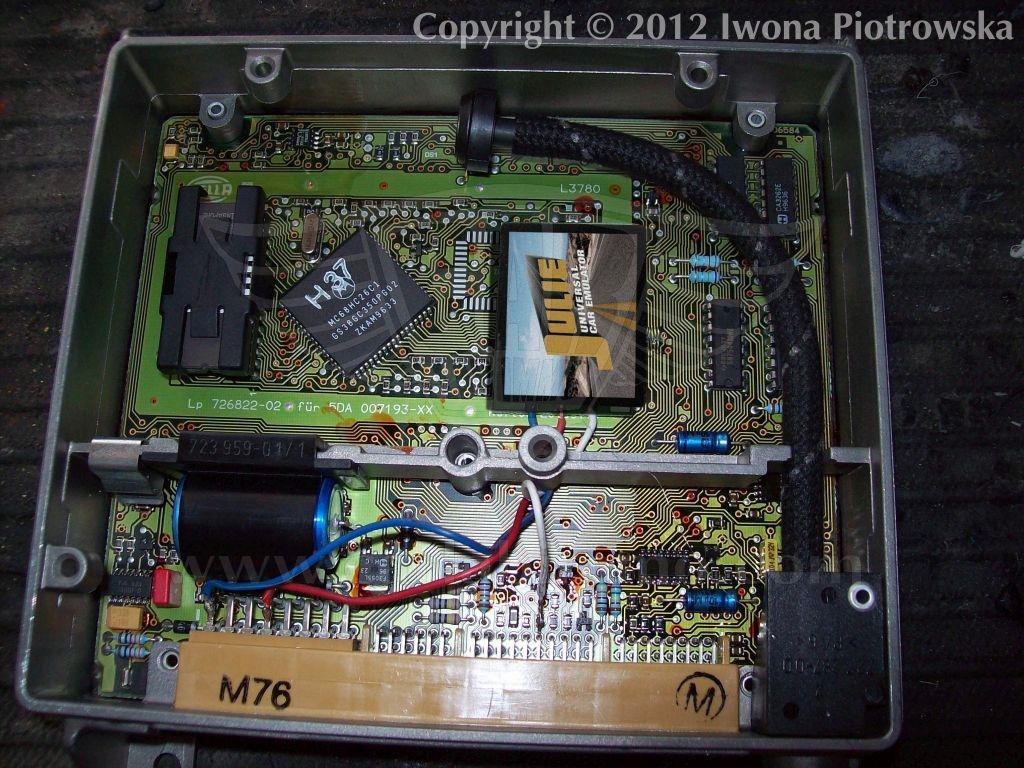

33 33 VW Hitachi Przykłady podłączenia emulatora do ECU Odłącz immobilizer i połącz linię-k z linią-w celem uzyskania diagnozy sterownika.

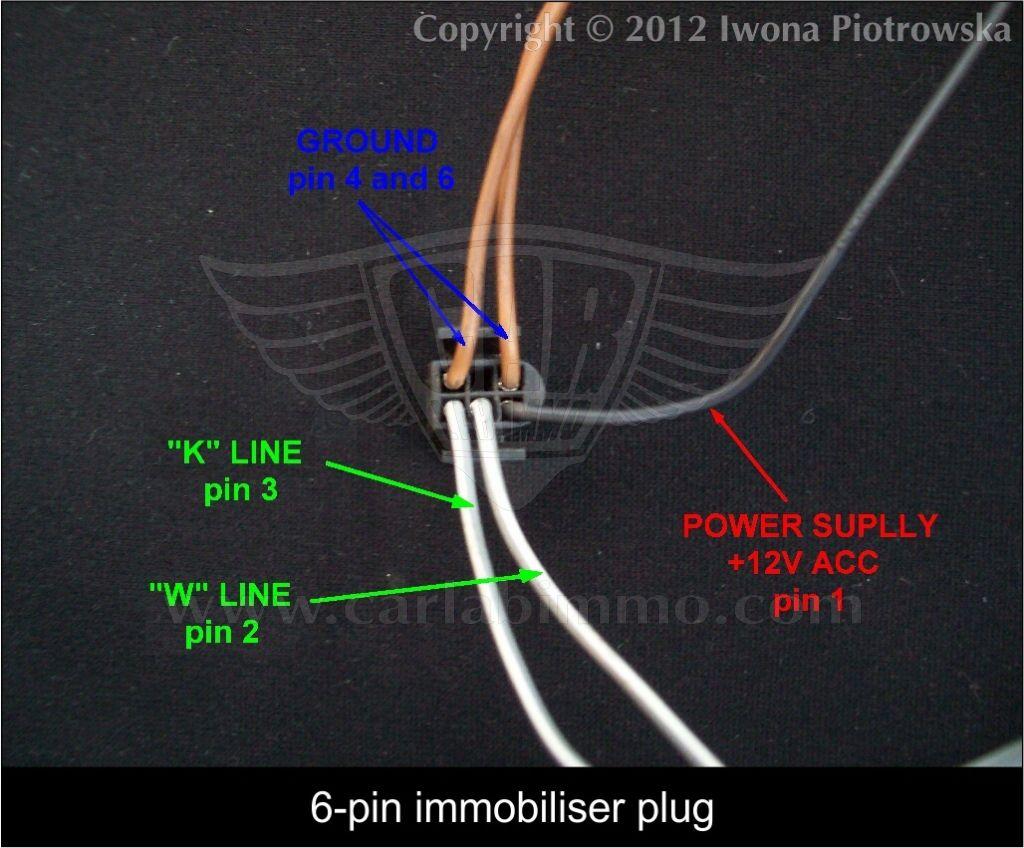

34 34 VW Zaworek kodowy W Uniwersalnym Emulatorze Julie zlutuj zworki J1, J3, J4 i J5 Dostępny jako program nr 7 Podlączenie w miejscu oryginalnego immobilizera Odłącz immobilizer i połącz linię-k z linią-w celem uzyskania diagnozy sterownika. Podłącz emulator do 6-pinowej wtyczki immobilizera

35 35 Uwaga!!! Z powodu możliwych zmian konstrukcyjnych w samochodach, sprawdzić sygnały we wtyczce ECU multimetrem. Oświadczamy, że jesteśmy jedynym i autentycznym autorem tej instrukcji. Posiadamy prawa autorskie do tej publikacji. Wszelkie prawa zastrzeżone. Kopiowanie, rozpowszechnianie bez naszej zgody będzie karalne!!! Wszelkie próby kopiowania, zapożyczania, cytowania są zabronione!!! Praca jak i reklama stanowią przedmiot praw autorskich i podlegają ochronie zgodnie z ustawą z dnia r. o prawie autorskim i prawach pokrewnych (Dz. U. nr 24 poz. 93) oraz ochronie z ustawy z dnia r. o zwalczaniu nieuczciwej konkurencji (Dz. U. nr 47 poz. 211) Ostatnia aktualizacja
