1 1 PROGRAMY BMW

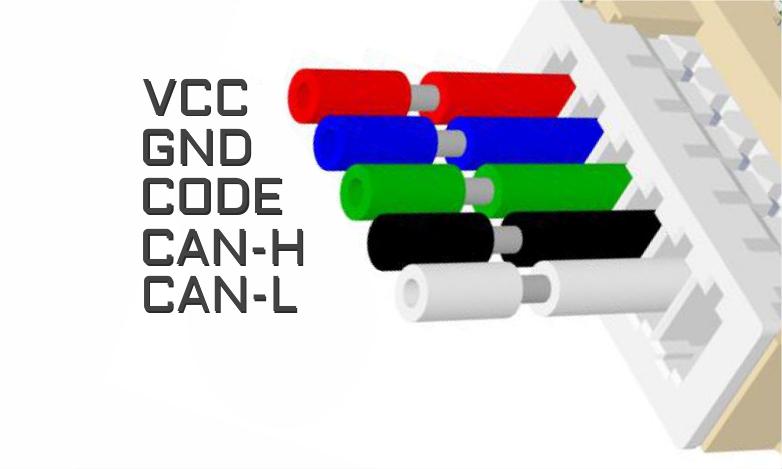

2 2 Uniwersalny Emulator Julie zawiera: 59 programów immo 21 programów maty czujnika zajętości fotela 8 programów testera liczników Zachowanie diod led - brak zlutowanych zworek tryb diagnostyczny - miga co sekundę - dostosowanie do ECU błyska 0,1 sec - po dopasowaniu do ECU świeci stale przygasając co dwie sekundy Oznaczenia przewodów:

3 3 Uniwersalny Emulator Julie - Programy: BMW EWS II & III system BMW EWS II & III system 3.2 (użyj ISN)...8 Program Zastosowanie BMW EWS II & III systemy 3.2 BMW seria 3 (E36) BMW seria 5 (E34) BMW seria 5 (E39) BMW seria 7 (E38) BMW EWS II & III system 3.2 (użyj ISN) BMW E Benzyna ECU Bosch ECU BMW E Benzyna ECU Bosch ECU BMW E36 Compact 1.8ti Benzyna ECU Bosch BMW E Benzyna ECU Siemens DME MSS

4 4 BMW EWS II & III system 3.2 W Uniwersalnym Emulatorze Julie zlutuj zworki J1, J3, J5 i J6 Działa z 1-wtyczkowymi ECU Bosch z pamięcią 27C512 użyj kasowarki UV lub nowej pamięci eprom 27C010 - użyj kasowarki UV lub nowej pamięci eprom 29F010 flash ZASTOSOWANIE Funkcjonuje z BMW EWS II i III systemem 3.2 BMW seria 3 (E36) BMW seria 5 (E34) BMW seria 5 (E39) BMW seria 7 (E38) Przetestowano na sterownikach:

5 5 BMW BMW E Benzyna ECU Bosch Znajdź i odczytaj eprom 27C512 w sterowniku. Zachowaj oryginalną zawartość, zastosuj nową pamięć eprom lub usuń naklejkę ze starej pamięci i użyj kasowarki UV. Użyj nową pamięć eprom! W epromie 27C512 wpisz wartości w adresach od 1FFD1 do 1FFD

6 6 BMW Odetnij linię immo tak jak zaznaczono na zdjęciu i odłącz EWS. W celu uruchomienia rozrusznika trzeba połączyć dwa piny przekaźnika rozrusznika! Użyj nową pamięć eprom! W epromie 27C010 wpisz wartości w adresach od 1FFF0 do 1FFF3 W pamięci flash 29F010 wpisz wartości w adresach od 1A12A do 1A12D

7 7 BMW Przykłady podłączenia emulatora Odetnij linię immo tak jak zaznaczono na zdjęciu i odłącz EWS. W celu uruchomienia rozrusznika trzeba połączyć dwa piny przekaźnika rozrusznika! Odetnij linię immws. W celu uruchomienia rozrusznika trzeba połączyć dwa piny przekaźnika rozrusznika!

8 8 BMW OPISY PODŁĄCZEŃ BMW Seria 3 (E36) 1.6i is ti CODE 81pin +12V ACC 56pin GND - 34pin 2.0i (MS40) i CODE 18pin +12V ACC 49pin GND - 34pin 2.8i BMW Seria 5(E34) 1.8i CODE 81pin +12V ACC 56pin GND 34pin 2.0i CODE 18pin +12V ACC 49pin GND - 34pin BMW Seria 5 (E39) 2.0i Sept i CODE 18pin +12V ACC 49pin GND 34pin BMW Seria 7 (E38) 2.8i May CODE 18pin +12V ACC 49pin GND 34pin

9 9 BMW EWS II & III system 3.2 (użyj ISN) W Uniwersalnym Emulatorze Julie zlutuj zworki J3, J4, J5 i J6 ZASTOSOWANIE Funkcjonuje z BMW EWS II i III systemem 3.2 (użyj ISN) BMW E Benzyna ECU Bosch BMW E Benzyna ECU Bosch BMW E36 Compact 1.8ti Benzyna ECU Bosch BMW E Benzyna ECU Siemens DME MSS 50

10 10 BMW (use ISN) BMW E Benzyna ECU Bosch Znajdź kod ISN w sterowniku silnika używając INPA i wpisz wartości do pamięci eeprom 24C02, którą wlutuj w miejsce układu L9616D w Emulatorze Julie Jeżeli posiadasz kod ISN ale nie wiesz, które warości wpisać do pamięci eeprom 24C02 w emulatorze, to zadaj pytanie na naszym forum Odetnij linię immo tak jak zaznaczono na zdjęciu i odłącz EWS. W celu uruchomienia rozrusznika trzeba połączyć dwa piny przekaźnika rozrusznika!

11 11 BMW (use ISN) BMW E Benzyna ECU Bosch Znajdź kod ISN w sterowniku silnika używając INPA i wpisz wartości do pamięci eeprom 24C02, którą wlutuj w miejsce układu L9616D w Emulatorze Julie Jeżeli posiadasz kod ISN ale nie wiesz, które warości wpisać do pamięci eeprom 24C02 w emulatorze, to zadaj pytanie na naszym forum Odetnij linię immo tak jak zaznaczono na zdjęciu i odłącz EWS. W celu uruchomienia rozrusznika trzeba połączyć dwa piny przekaźnika rozrusznika!

12 12 BMW (use ISN) BMW E36 Compact 1.8ti Benzyna ECU Bosch Odczytaj ISN używając INPA Read the ISN using Galetto

13 13 BMW (use ISN) i wpisz wartości do pamięci eeprom 24C02, którą wlutuj w miejsce układu L9616D w Emulatorze Julie Jeżeli posiadasz kod ISN ale nie wiesz, które warości wpisać do pamięci eeprom 24C02 w emulatorze, to zadaj pytanie na naszym forum Odetnij linię immo tak jak zaznaczono na zdjęciu i odłącz EWS. W celu uruchomienia rozrusznika trzeba połączyć dwa piny przekaźnika rozrusznika! BMW E Benzyna ECU Siemens DME MSS 50 Znajdź kod ISN w sterowniku silnika używając INPA i wpisz wartości do pamięci eeprom 24C02, którą wlutuj w miejsce układu L9616D w Emulatorze Julie Jeżeli posiadasz kod ISN ale nie wiesz, które warości wpisać do pamięci eeprom 24C02 w emulatorze, to zadaj pytanie na naszym forum Odetnij linię immo tak jak zaznaczono na zdjęciu i odłącz EWS. W celu uruchomienia rozrusznika trzeba połączyć dwa piny przekaźnika rozrusznika!

14 14 Uwaga!!! Z powodu możliwych zmian konstrukcyjnych w samochodach, sprawdzić sygnały we wtyczce ECU multimetrem. Oświadczamy, że jesteśmy jedynym i autentycznym autorem tej instrukcji. Posiadamy prawa autorskie do tej publikacji. Wszelkie prawa zastrzeżone. Kopiowanie, rozpowszechnianie bez naszej zgody będzie karalne!!! Wszelkie próby kopiowania, zapożyczania, cytowania są zabronione!!! Praca jak i reklama stanowią przedmiot praw autorskich i podlegają ochronie zgodnie z ustawą z dnia r. o prawie autorskim i prawach pokrewnych (Dz. U. nr 24 poz. 93) oraz ochronie z ustawy z dnia r. o zwalczaniu nieuczciwej konkurencji (Dz. U. nr 47 poz. 211) Ostatnia aktualizacja
