CZUJNIK ZAJĘCIA FOTELA PASAŻERA

Transkrypt

1 1 CZUJNIK ZAJĘCIA FOTELA PASAŻERA PROGRAMY

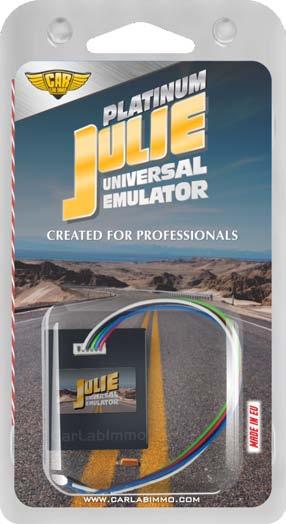

2 2 Uniwersalny Emulator Julie zawiera: 51 programów immo 21 programów maty czujnika zajętości fotela 8 programów testera liczników Zachowanie diod led - brak zlutowanych zworek tryb diagnostyczny - miga co sekundę - dostosowanie do ECU błyska 0,1 sec - po dopasowaniu do ECU świeci stale przygasając co dwie sekundy

3 3 Uniwersalny Emulator Julie - Programy: Programy czujnika zajęcia fotela pasażera Nr 1 BMW bez zainstalowanego fotelika dziecięcego...5 Nr 2 Mercedes - bez zainstalowanego fotelika dziecięcego...6 Nr 3 Mercedes - z zainstalowanym fotelikiem dziecięcym...6 Nr 4 Mercedes - bez zainstalowanego fotelika dziecięcego...8 Nr 5 Mercedes - z zainstalowanym fotelikiem dziecięcym...8 Nr 6 Mercedes - bez zainstalowanego fotelika dziecięcego...10 Nr 7 Mercedes - z zainstalowanym fotelikiem dziecięcym...10 Nr 8 BMW - bez zainstalowanego fotelika dziecięcego...12 Nr 9 BMW - z zainstalowanym fotelikiem dziecięcym...12 Nr 10 Mini Cooper - bez zainstalowanego fotelika dziecięcego...14 Nr 11 Mini Cooper z zainstalowanym fotelikiem dziecięcym...14 Nr 12 Mazda - bez zainstalowanego fotelika dziecięcego...15 Nr 13 Mazda - z zainstalowanym fotelikiem dziecięcym...15 Nr 14 Fiat Stilo - bez zainstalowanego fotelika dziecięcego...17 Nr 15 Fiat Stilo - z zainstalowanym fotelikiem dziecięcym...17 Nr 16 Mercedes...19 Nr 17 Mercedes...20 Nr 18 Mercedes...21 Nr 19 Opel V Nr 20 Opel V Nr 21 Ford...24

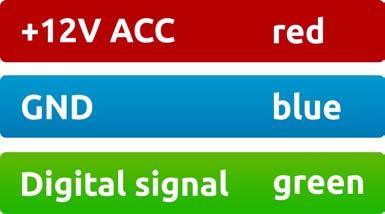

4 4 Programy czujnika zajęcia fotela pasażera UWAGA!!! Emulator służy tylko do celów testowych, celem sprawdzenia poprawności działania układu Air Bag. Nie należy go pozostawiać w samochodzie. Zawsze wymieniaj matę na nową! Emulator podłączamy do kostki pod siedzeniem pasażera w miejscu uszkodzonej maty Są tam 3 przewody Przed podłączeniem emulatora sprawdź multimetrem sygnały na pinach we wtyczce!

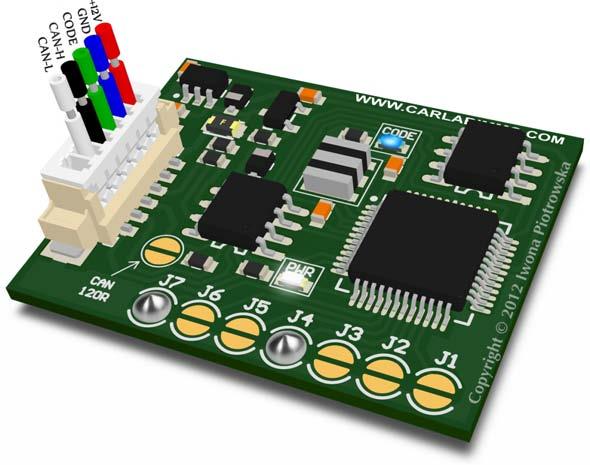

5 5 Nr 1 BMW bez zainstalowanego fotelika dziecięcego zlutuj zworki J1 i J7 Dostępny jako program nr 1 Wstaw opornik 680 ohmów w zamknięcie pasa Uwaga! Jeśli po zamontowaniu emulatora, samochód sygnalizuje usterkę niezapiętego pasa bezpieczeństwa, umieść rezystor w miejsce czujnika pasów: Dla BMW E90, użyj 680 ohm Dla BMW E60, użyj 510 ohm Europa od 2007 do 2010 E60, E63, E64, E65, E70, E71, E81, E90, E92, E93

6 6 Nr 2 Mercedes - bez zainstalowanego fotelika dziecięcego zlutuj zworki J2 i J7 Dostępny jako program nr 2 Wstaw opornik 100 ohmów w zamknięcie pasa Nr 3 Mercedes - z zainstalowanym fotelikiem dziecięcym zlutuj zworki J1 J2 i J7 Dostępny jako program nr 3 Wstaw opornik 100 ohmów w zamknięcie pasa

7 7 - E-class W211 od 2002 do 2004 ze sterownikiem airbag Temic - S-class W220 od 2003 do 2005

8 8 Nr 4 Mercedes - bez zainstalowanego fotelika dziecięcego zlutuj zworki J3 i J7 Dostępny jako program nr 4 Wstaw opornik 100 ohmów w zamknięcie pasa Nr 5 Mercedes - z zainstalowanym fotelikiem dziecięcym zlutuj zworki J1 J3 i J7 Dostępny jako program nr 5 Wstaw opornik 100 ohmów w zamknięcie pasa

9 9 - A-class W168 od 1997 do C-class W202 od 1999 do Vito W638 aż do ML 1999 ze sterownikiem airbag TRW - E-class W210 aż do 1999, przed liftem z lampką airbag OFF Po prawidłowym podłączeniu emulatora, błąd SRS/AIRBAG na liczniku zgaśnie bez konieczności kasowania kodu usterek

10 10 Nr 6 Mercedes - bez zainstalowanego fotelika dziecięcego zlutuj zworki J2, J3 i J7 Dostępny jako program nr 6 Wstaw opornik 100 ohmów w zamknięcie pasa Nr 7 Mercedes - z zainstalowanym fotelikiem dziecięcym zlutuj zworki J1, J2, J3 i J7 Dostępny jako program nr 7 Wstaw opornik 100 ohmów w zamknięcie pasa

11 11 - E-class W210 od 1999 do 2003 po liftingu z lampką airbag OFF - Vito W639 od 2002 do ML W163 od A-class W168 od 2002 do S-class W220 od 2000 do C-class W203 aż do CLK W209 - Vaneo

12 12 Nr 8 BMW - bez zainstalowanego fotelika dziecięcego zlutuj zworki J4 i J7 Dostępny jako program nr 8 Wstaw opornik 680 ohmów w zamknięcie pasa Nr 9 BMW - z zainstalowanym fotelikiem dziecięcym zlutuj zworki J1, J4 i J7 Dostępny jako program nr 9 Wstaw opornik 680 ohmów w zamknięcie pasa

13 13 Modele od 1997 do 2003: E31, E36, E38, E39, E46, E53, Modele od 2003 do 2007: E60, E63, E65, E87, E90

14 14 Nr 10 Mini Cooper - bez zainstalowanego fotelika dziecięcego zlutuj zworki J2, J4 i J7 Dostępny jako program nr 10 Wstaw opornik 680 ohmów w zamknięcie pasa Nr 11 Mini Cooper z zainstalowanym fotelikiem dziecięcym zlutuj zworki J1, J2, J4 i J7 Dostępny jako program nr 11 Wstaw opornik 680 ohmów w zamknięcie pasa Mini Cooper od 2002 do 2005

15 15 Nr 12 Mazda - bez zainstalowanego fotelika dziecięcego zlutuj zworki J3, J4 i J7 Dostępny jako program nr 12 Nr 13 Mazda - z zainstalowanym fotelikiem dziecięcym zlutuj zwork J1, J3, J4 i J7 Dostępny jako program nr 13

16 16 - Premacy - MX

17 17 Nr 14 Fiat Stilo - bez zainstalowanego fotelika dziecięcego zlutuj zworki J2 J3, J4 i J7 Dostępny jako program nr 14 Nr 15 Fiat Stilo - z zainstalowanym fotelikiem dziecięcym zlutuj zworki J1, J2 J3, J4 i J7 Dostępny jako program nr 15

18 18 Fiat Stilo

19 19 Nr 16 Mercedes zlutuj zworki J5 i J7 Dostępny jako program nr 16 Wstaw opornik 100 ohmów w zamknięcie pasa - E-class W211 od 2004 do 2007 Temic - SL W230 tylko model SLK W171 od 2004 do 2011

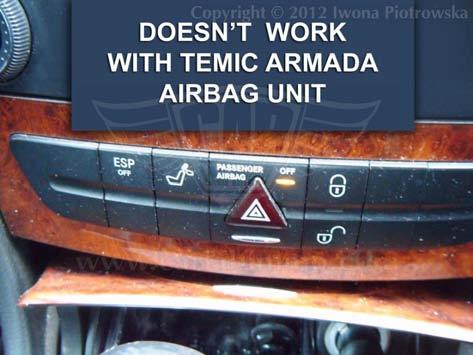

20 20 Nr 17 Mercedes zlutuj zworki J1, J5 i J7 Dostępny jako program nr 17 Wstaw opornik 100 ohmów w zamknięcie pasa - E-class W211 od 2002 do 2007 sterownik Temic Armada (dołóż rezystor 170Ω na czujnik zamka pasa pasażera) - E-class W211od 2002 do 2007 sterownik Bosch - C-class W203 od 2006 do CLS W219 od 2005 do CLK W209 od 2006 do S-class W220 od 2002 do S-class W221 tylko model 2006

21 21 Nr 18 Mercedes zlutuj zworki J2, J5 i J7 Dostępny jako program nr 18 Wstaw opornik 100 ohmów w zamknięcie pasa E-class W211 od 2002 do 2003 ze sterownikiem airbag: Temic Bosch ,

22 22 Nr 19 Opel V1 zlutuj zworki J1, J2, J5 i J7 Dostępny jako program nr 19 Opel Corsa C i Vectra C

23 23 Nr 20 Opel V2 zlutuj zworki J3, J5 i J7 Dostępny jako program nr 20 Astra G, Meriva A, Omega B FL, Signum i Zafira A

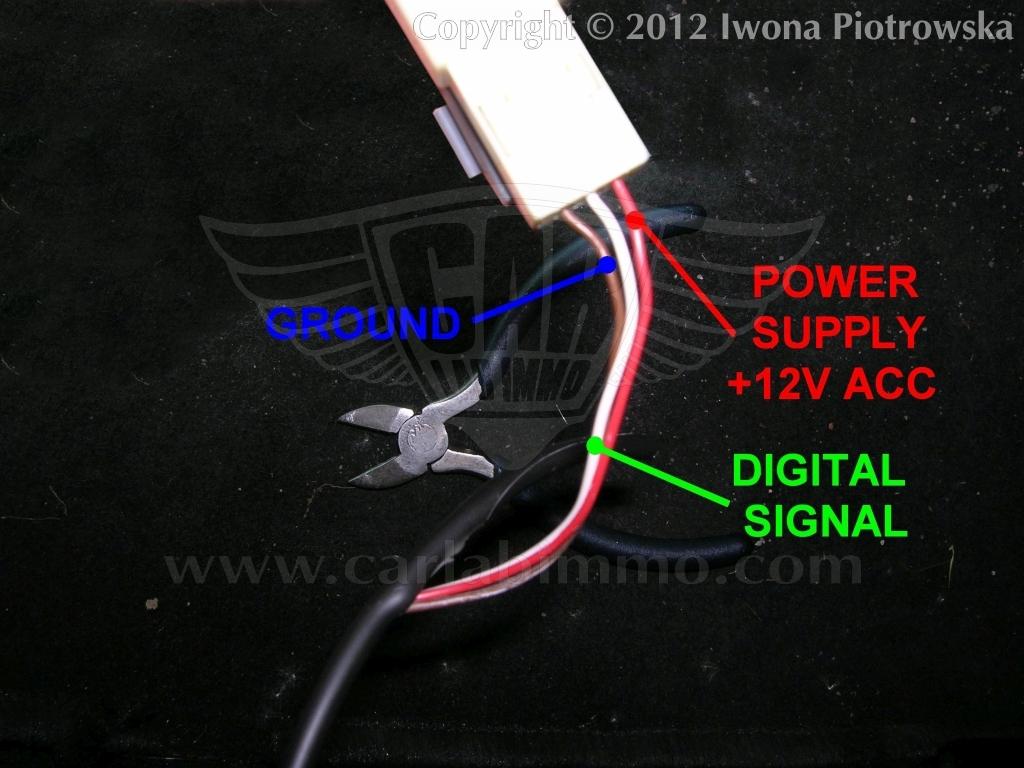

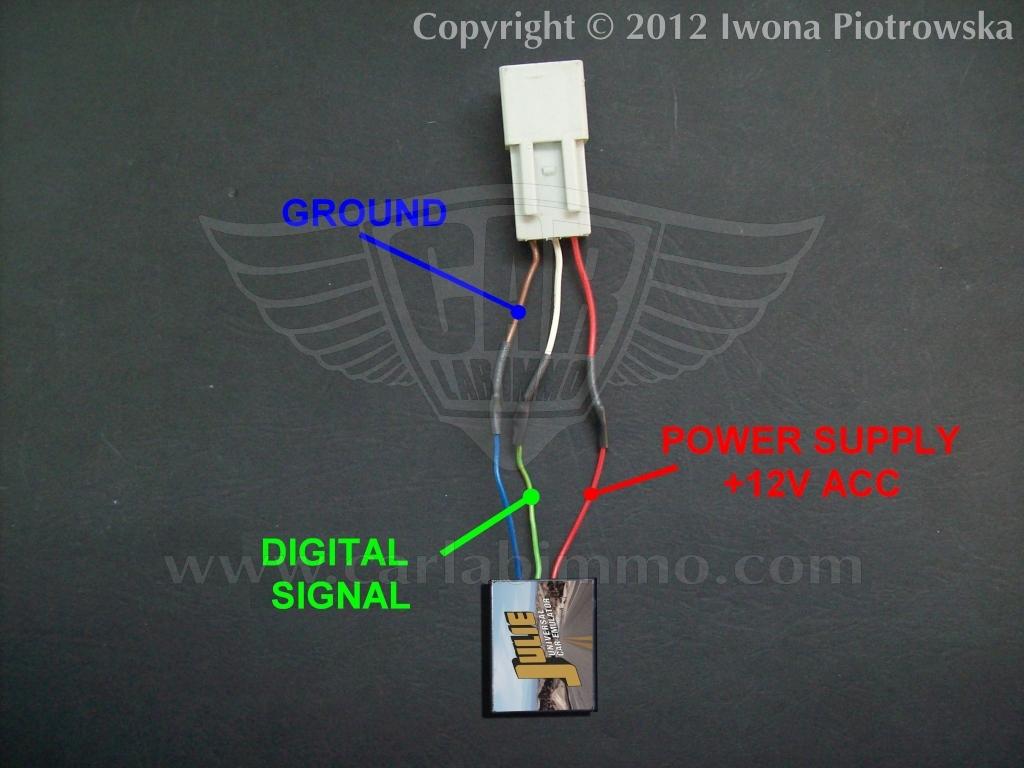

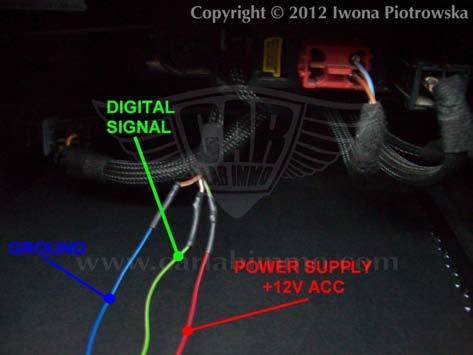

24 24 Nr 21 Ford zlutuj zworki J1, J3, J5 i J7 Dostępny jako program nr 21 Ford Mondeo Przykład podłączenia emulatora Uwaga!!! Z powodu możliwych zmian konstrukcyjnych w samochodach, sprawdzić sygnały we wtyczce ECU multimetrem.
