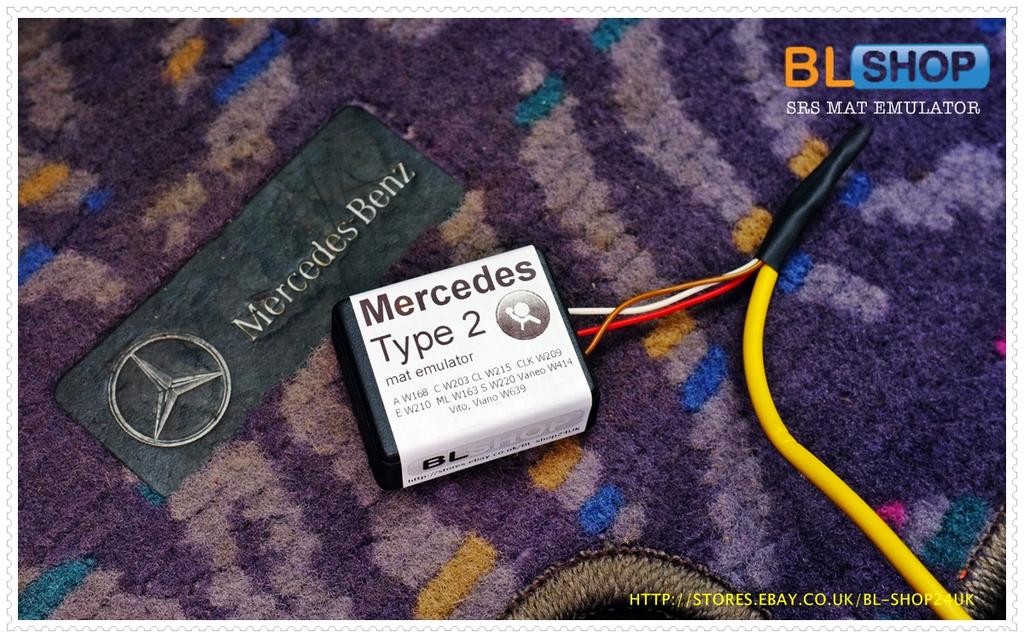

1 Instrukcja montażu - Mercedes" Opis urządzeń Emulator maty - czujnika zajęcia fotela Emulator maty wysyła do sterownika airbag sygnał taki sam, jak sprawna mata kiedy siedzi na niej pasażer. Jeżeli samochód wyposażony jest w kontrolkę pasa bezpieczeństwa to po podłączeniu emulatora maty kontrolka będzie cały czas włączona oraz słyszalny będzie dźwięk przypominający o zapięciu pasa - patrz: emulator pasa. Po zamontowaniu emulatora maty poduszka powietrzna zadziała podczas wypadku niezależnie od tego, czy pasażer będzie siedział na fotelu czy nie. UWAGA Gdy zamontowany jest emulator maty nie wolno na przednim fotelu przewozić dzieci w foteliku Poduszka powietrzna może zabić dziecko Emulator pasa bezpieczeństwa Emulator pasa wysyła do sterownika airbag informację, że pas jest zapięty. Emulator pasa jest niezbędny w samochodach, które posiadają kontrolkę zapięcia pasa i zamontowano w nich emulator maty. UWAGA Nie wolno stosować emulatora pasa w celu unikania zapinania pasów bezpieczeństwa Jeżeli w samochodzie zamontowany jest emulator pasa należy przypomnieć pasażerowi o zapięciu pasa Dodatkowe informacje Emulator pomoże wyłączyć kontrolkę poduszki tylko w przypadku, gdy uszkodzony jest czujnik zajęcia fotela pasażera. Emulator nie pomoże w przypadku, gdy uszkodzony jest inny element. Gdy uszkodzony będzie sterownik airbag lub instalacja samochodu, emulator nie rozwiąże problemu. Emulator jest urządzeniem diagnostycznym pozwalającym sprawdzić instalację samochodu oraz czy błąd wyświetlany na desce rozdzielczej jest spowodowany uszkodzoną matą. Emulator służy tylko to testów, używając go jako rozwiązania stałego robisz to na własną odpowiedzialność. Zazwyczaj po podłączeniu emulatora błąd gaśnie automatycznie, jednak czasami niezbędne jest wykasowanie błędu. Czasami w samochodzie może być sterownik od nowszego/starszego modelu. Jeżeli emulator nie będzie działał prosimy o kontakt - postaramy się dobrać odpowiednie urządzenie do danego samochodu.

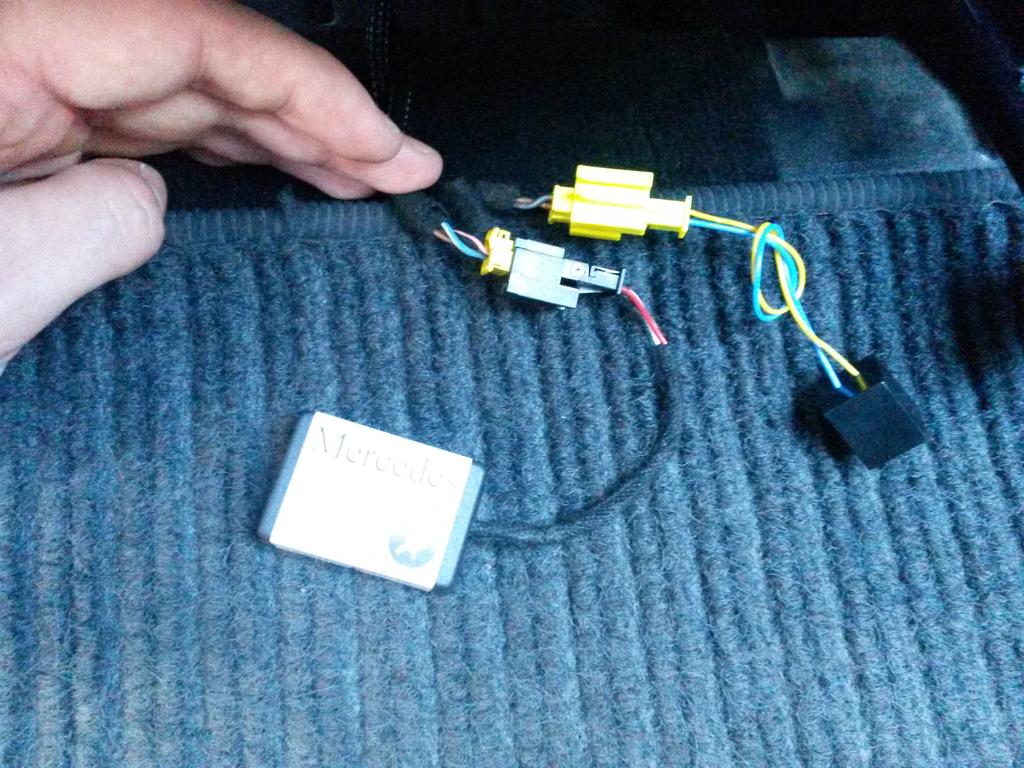

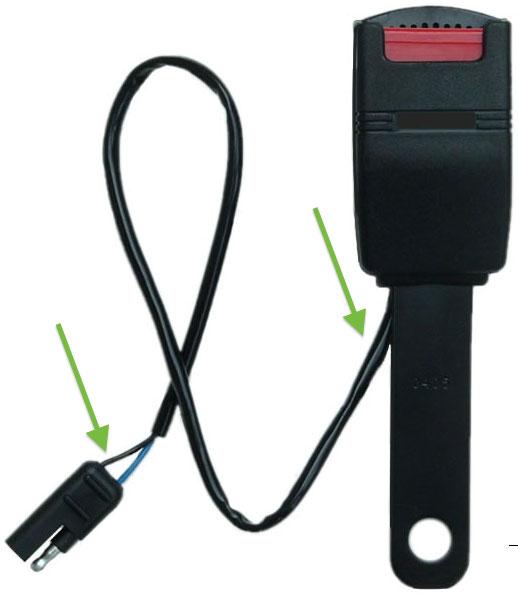

2 Montaż urządzeń Emulator maty Przed podłączeniem emulatora należy wyłączyć zapłon. Urządzenie należy podłączyć w miejsce czujnika zajęcia fotela. Samochody na rynek europejski posiadają maty z 3 przewodami: biały - sygnał czerwony - plus brązowy - masa Urządzenie ma przewody w takich samych kolorach - należy podmienić je we wtyczce (jeżeli emulator nie jest wyposażony we wtyczkę) zgodnie z kolorami - biały z białym, czerwony z czerwonym oraz brązowy z brązowym. Jeżeli urządzenie wyposażone jest we wtyczkę wystarczy wyjąć wtyczkę maty i w jej miejsce podłączyć urządzenie. Do niektórych samochodów nie posiadamy ani wtyczek ani oryginalnych pinów. W takiej sytuacji konieczne jest zastosowanie specjalnych złączek lub lutowanie przewodów. Emulator pasa bezpieczeństwa Przed podłączeniem emulatora należy wyłączyć zapłon. Urządzenie należy podłączyć w miejsce zapinki pasa bezpieczeństwa. Zwykle są to 2 przewody. Często mają kolory: niebieski oraz żółty. Uwaga, czasem mogą występować też inne kolory. W przypadku problemów ze znalezieniem właściwej wtyczki należy znaleźć przewód wychodzący z zapinki pasa oraz podążając za tym przewodem do właściwej wtyczki. Uwaga Należy uważać, aby nie pomylić przewodu zapinki pasa z przewodami od napinacza pasa NA KOLEJNYCH STRONACH ZNAJDUJĄ SIĘ ZDJĘCIA WTYCZEK JAKIE WYSTĘPUJĄ W SAMOCHODACH." Uwaga Nie jesteśmy w stanie zrobić zdjęć wtyczek we wszystkich modelach samochodów. Jeżeli w instrukcji nie ma zdjęć wtyczek z Państwa samochodu to mogą Państwo zrobić dla nas takie zdjęcia. Za dobrej jakości zdjęcia, które będziemy mogli użyć w instrukcji jesteśmy gotowi zwrócić cześć kosztów zakupu urządzenia - informacje pod adresem biuro@blshop.pl, w temacie proszę napisać zdjęcia do instrukcji oraz model samochodu.(

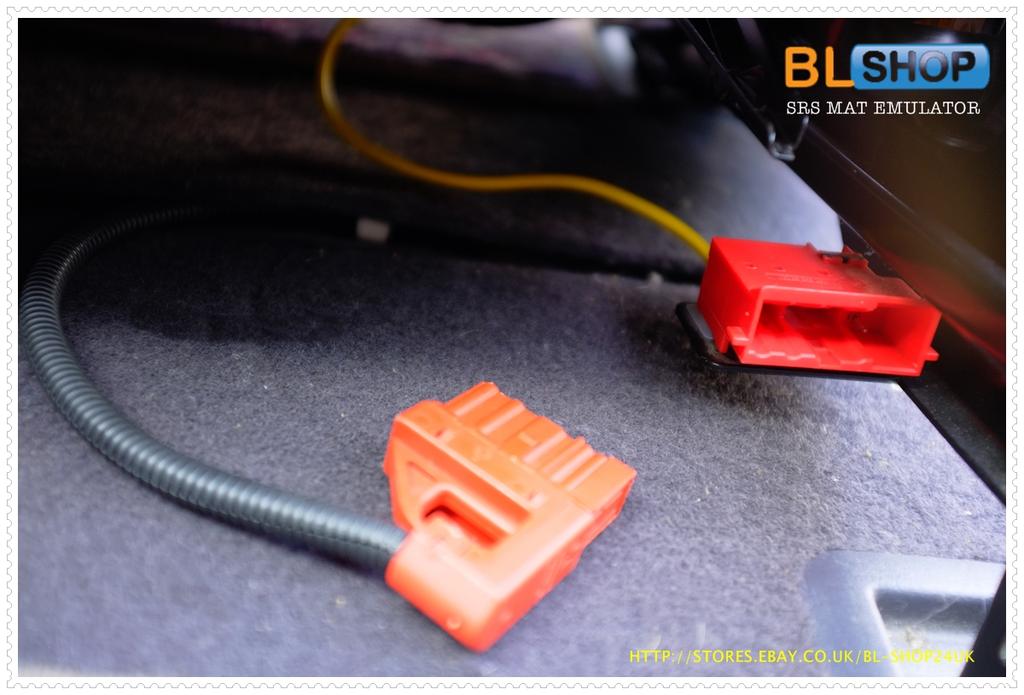

3 ( A klasa W168"

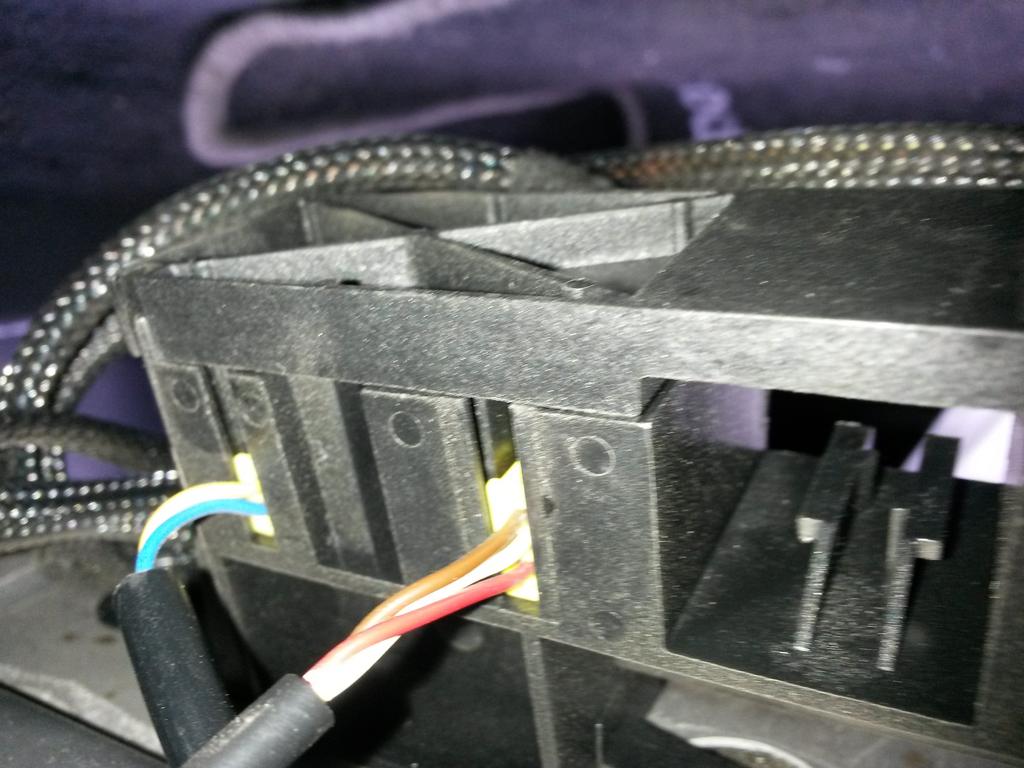

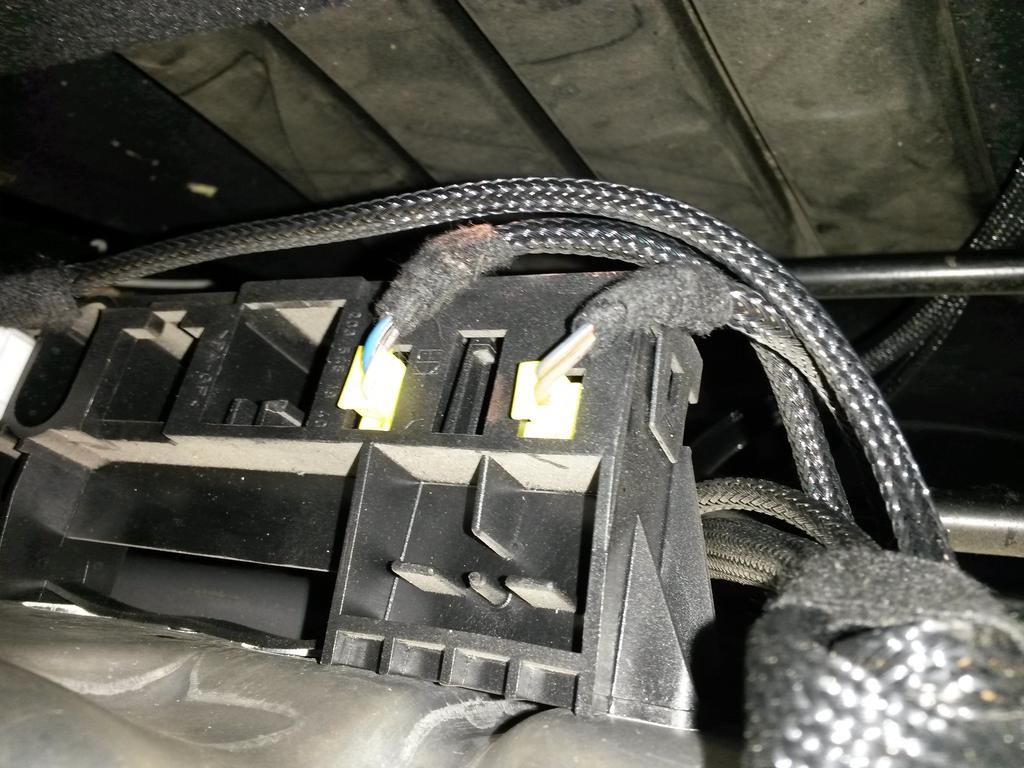

4 C klasa W " Widok z przodu fotela (przewody od strony instalacji samochodu). Widok od tyłu fotela (przewody po stronie fotela - mata: biały, czerwony, brązowy oraz pas: żółty, niebieski).

5 C klasa W " Widok od przodu fotela. Po prawej stronie wtyczka pasa, po lewej - wtyczka maty.

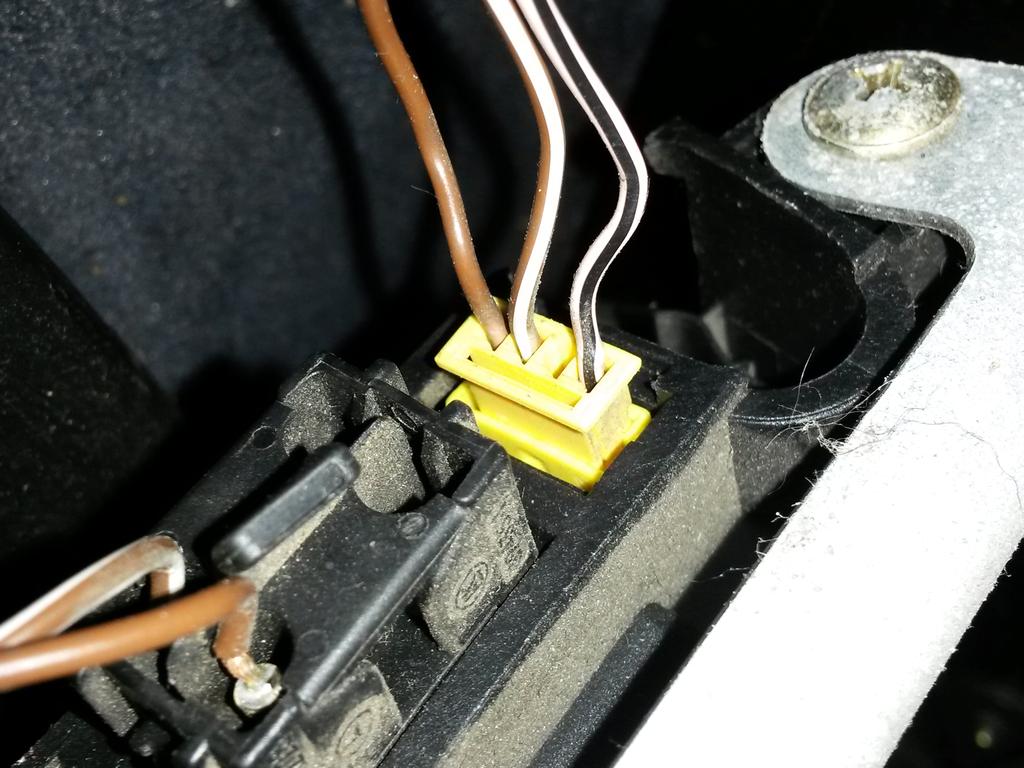

6 CLK W " Po lewej stronie wtyczka pasa, po prawej - wtyczka maty.

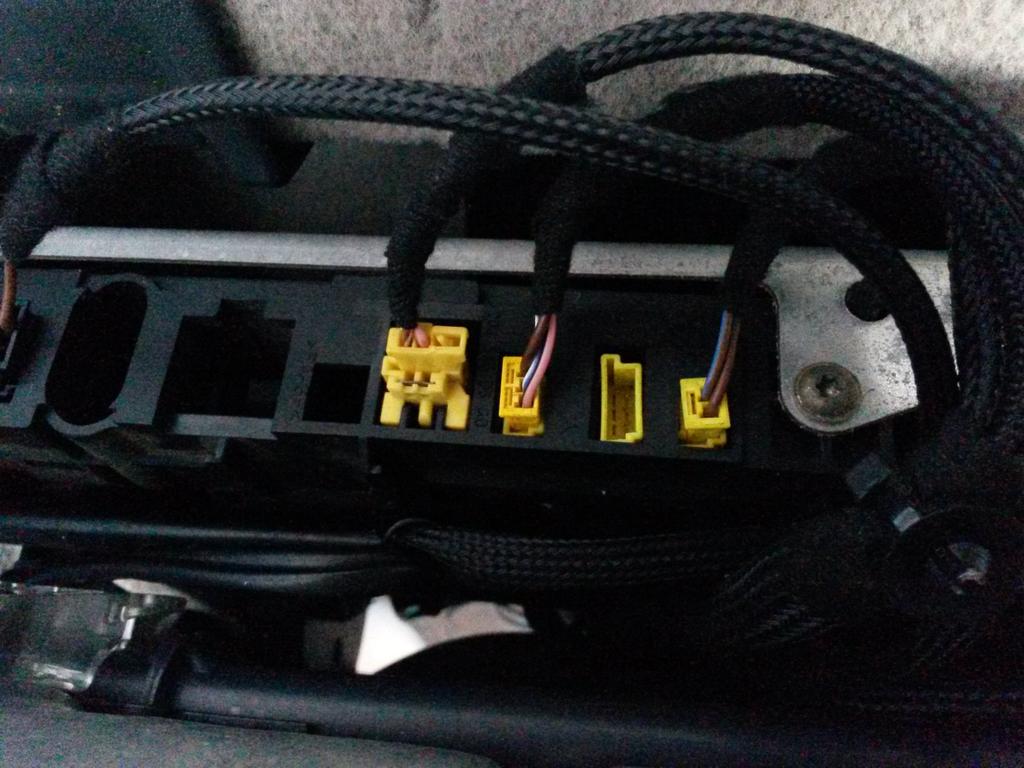

7 CLK W " Widok z przodu fotela. Pierwsza wtyczka od lewej to wtyczka pasa, następnie znajduje się pusta wtyczka i 3-cia od lewej (a druga od prawej) to wtyczka maty.

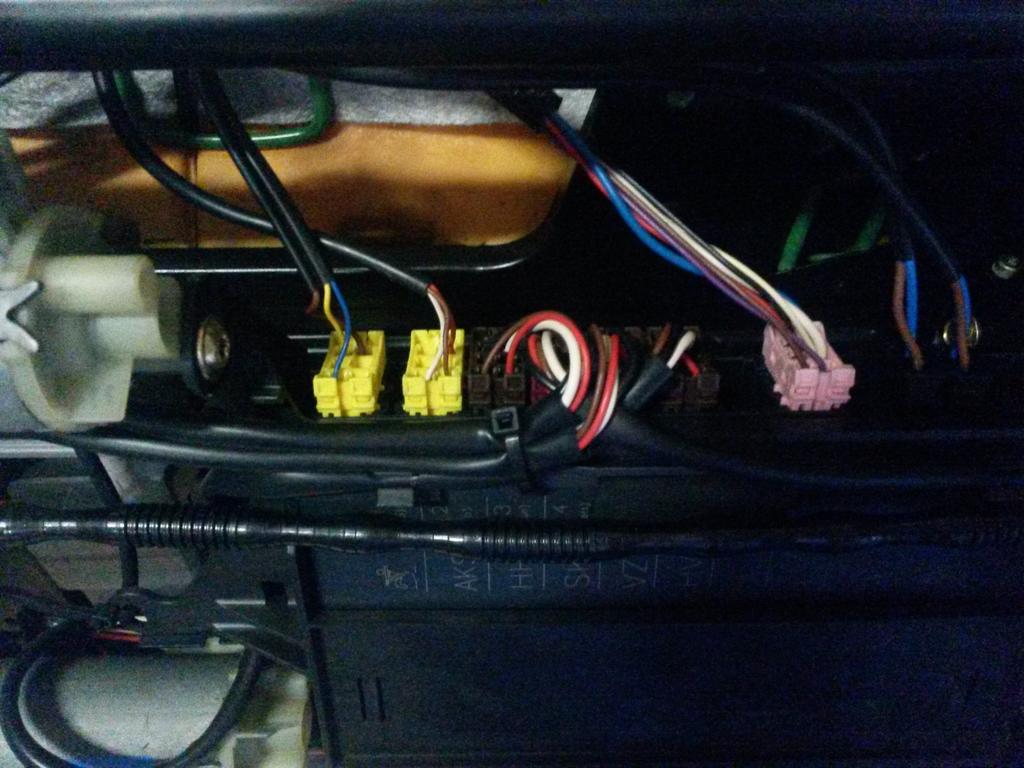

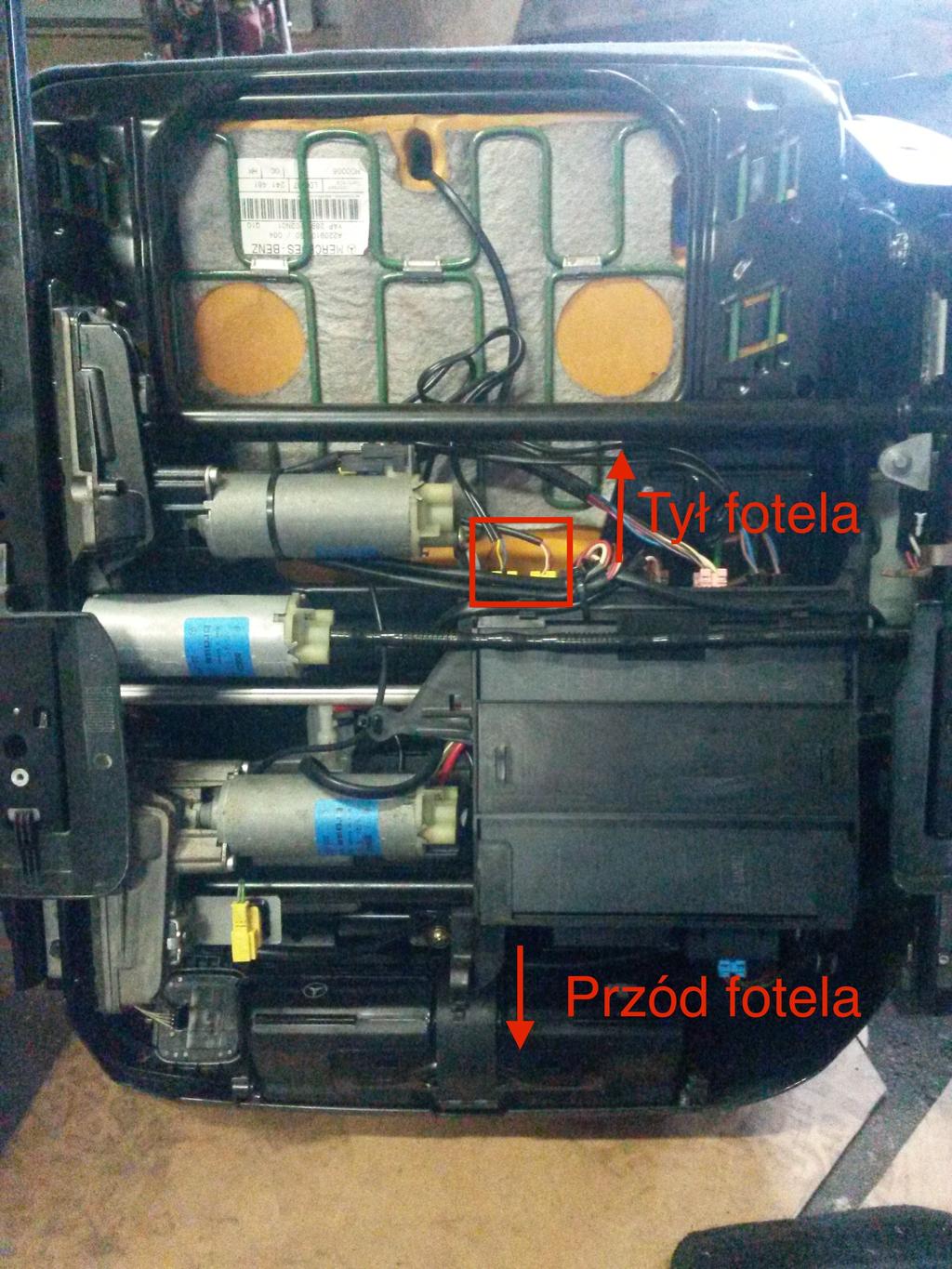

8 S klasa W220" Widok od tyłu fotela. Wtyczka pierwsza od lewej to wtyczka pasa, druga od lewej to wtyczka maty.

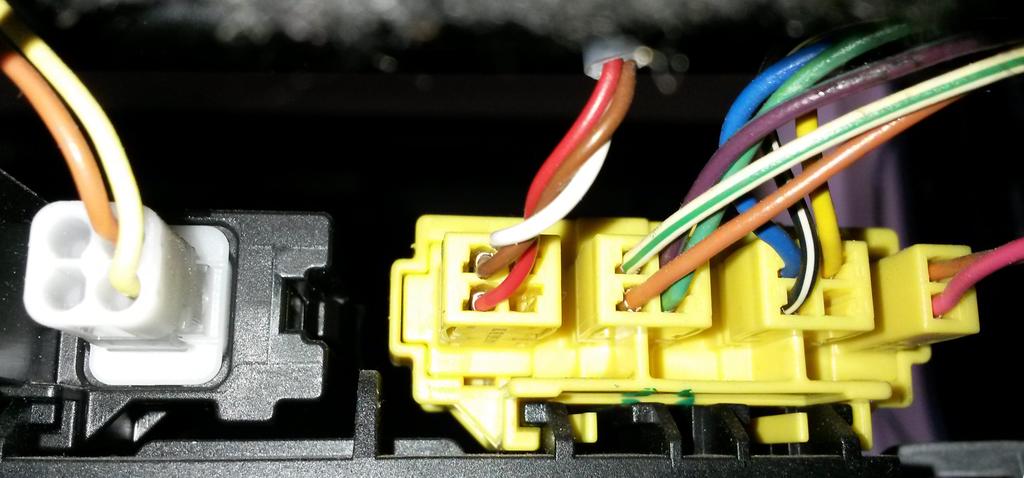

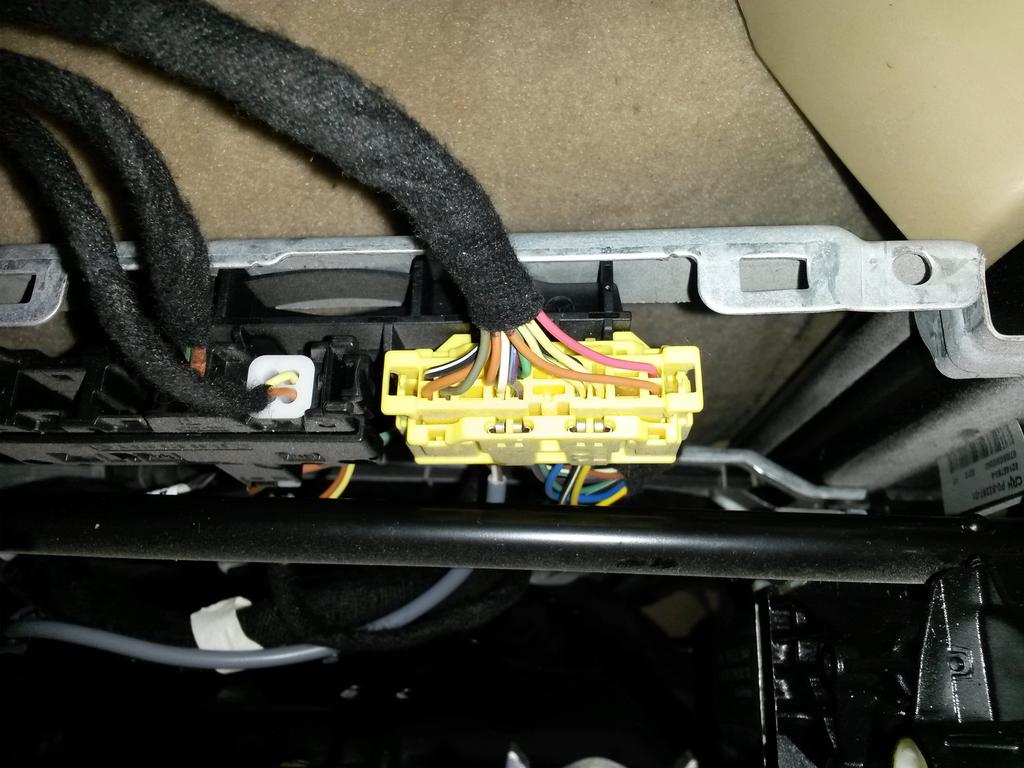

9 E klasa W211, C klasa W204" Widok od tyłu fotela. Wtyczka pierwsza od lewej to wtyczka maty. Pierwsza od prawej - wtyczka pasa.

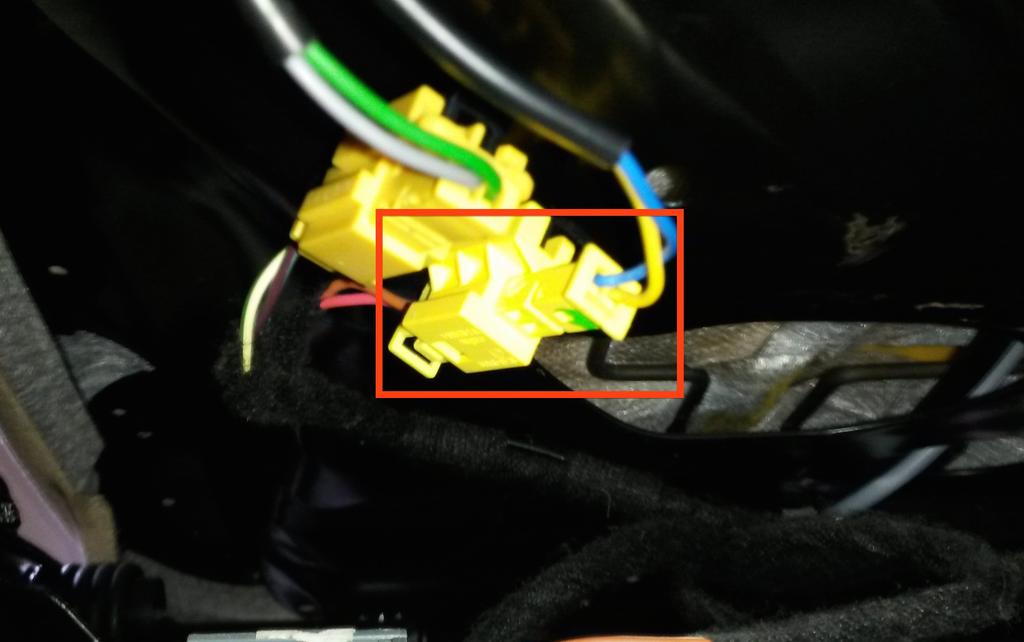

10 R klasa" Widok od tyłu fotela. Pierwsza żółta wtyczka od lewej strony to wtyczka maty. Widok od przodu fotela. Wtyczka pasa znajduje się z tyłu fotela. Przewody: żółty, niebieski.

11 Viano W639" Wtyczka znajduje się z przodu fotela.
