1 My Book World Edition Instrukcja Obsługi Jedno- i dwudyskowe sieciowe systemy pamięci masowej

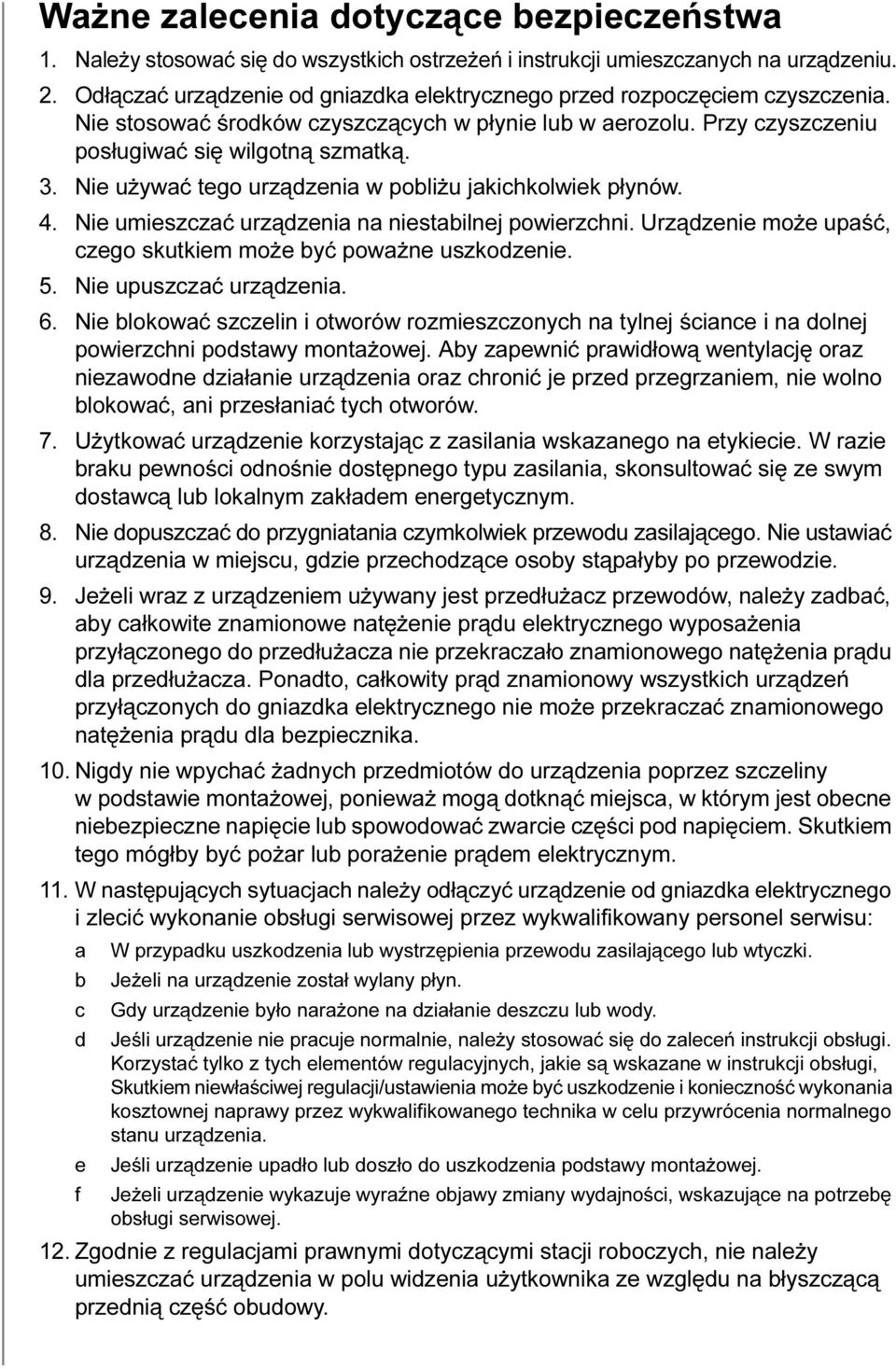

2 Ważne zalecenia dotyczące bezpieczeństwa 1. Należy stosować się do wszystkich ostrzeżeń i instrukcji umieszczanych na urządzeniu. 2. Odłączać urządzenie od gniazdka elektrycznego przed rozpoczęciem czyszczenia. Nie stosować środków czyszczących w płynie lub w aerozolu. Przy czyszczeniu posługiwać się wilgotną szmatką. 3. Nie używać tego urządzenia w pobliżu jakichkolwiek płynów. 4. Nie umieszczać urządzenia na niestabilnej powierzchni. Urządzenie może upaść, czego skutkiem może być poważne uszkodzenie. 5. Nie upuszczać urządzenia. 6. Nie blokować szczelin i otworów rozmieszczonych na tylnej ściance i na dolnej powierzchni podstawy montażowej. Aby zapewnić prawidłową wentylację oraz niezawodne działanie urządzenia oraz chronić je przed przegrzaniem, nie wolno blokować, ani przesłaniać tych otworów. 7. Użytkować urządzenie korzystając z zasilania wskazanego na etykiecie. W razie braku pewności odnośnie dostępnego typu zasilania, skonsultować się ze swym dostawcą lub lokalnym zakładem energetycznym. 8. Nie dopuszczać do przygniatania czymkolwiek przewodu zasilającego. Nie ustawiać urządzenia w miejscu, gdzie przechodzące osoby stąpałyby po przewodzie. 9. Jeżeli wraz z urządzeniem używany jest przedłużacz przewodów, należy zadbać, aby całkowite znamionowe natężenie prądu elektrycznego wyposażenia przyłączonego do przedłużacza nie przekraczało znamionowego natężenia prądu dla przedłużacza. Ponadto, całkowity prąd znamionowy wszystkich urządzeń przyłączonych do gniazdka elektrycznego nie może przekraczać znamionowego natężenia prądu dla bezpiecznika. 10. Nigdy nie wpychać żadnych przedmiotów do urządzenia poprzez szczeliny w podstawie montażowej, ponieważ mogą dotknąć miejsca, w którym jest obecne niebezpieczne napięcie lub spowodować zwarcie części pod napięciem. Skutkiem tego mógłby być pożar lub porażenie prądem elektrycznym. 11. W następujących sytuacjach należy odłączyć urządzenie od gniazdka elektrycznego i zlecić wykonanie obsługi serwisowej przez wykwalifikowany personel serwisu: a W przypadku uszkodzenia lub wystrzępienia przewodu zasilającego lub wtyczki. b Jeżeli na urządzenie został wylany płyn. c Gdy urządzenie było narażone na działanie deszczu lub wody. d Jeśli urządzenie nie pracuje normalnie, należy stosować się do zaleceń instrukcji obsługi. Korzystać tylko z tych elementów regulacyjnych, jakie są wskazane w instrukcji obsługi, Skutkiem niewłaściwej regulacji/ustawienia może być uszkodzenie i konieczność wykonania kosztownej naprawy przez wykwalifikowanego technika w celu przywrócenia normalnego stanu urządzenia. e Jeśli urządzenie upadło lub doszło do uszkodzenia podstawy montażowej. f Jeżeli urządzenie wykazuje wyraźne objawy zmiany wydajności, wskazujące na potrzebę obsługi serwisowej. 12. Zgodnie z regulacjami prawnymi dotyczącymi stacji roboczych, nie należy umieszczać urządzenia w polu widzenia użytkownika ze względu na błyszczącą przednią część obudowy.

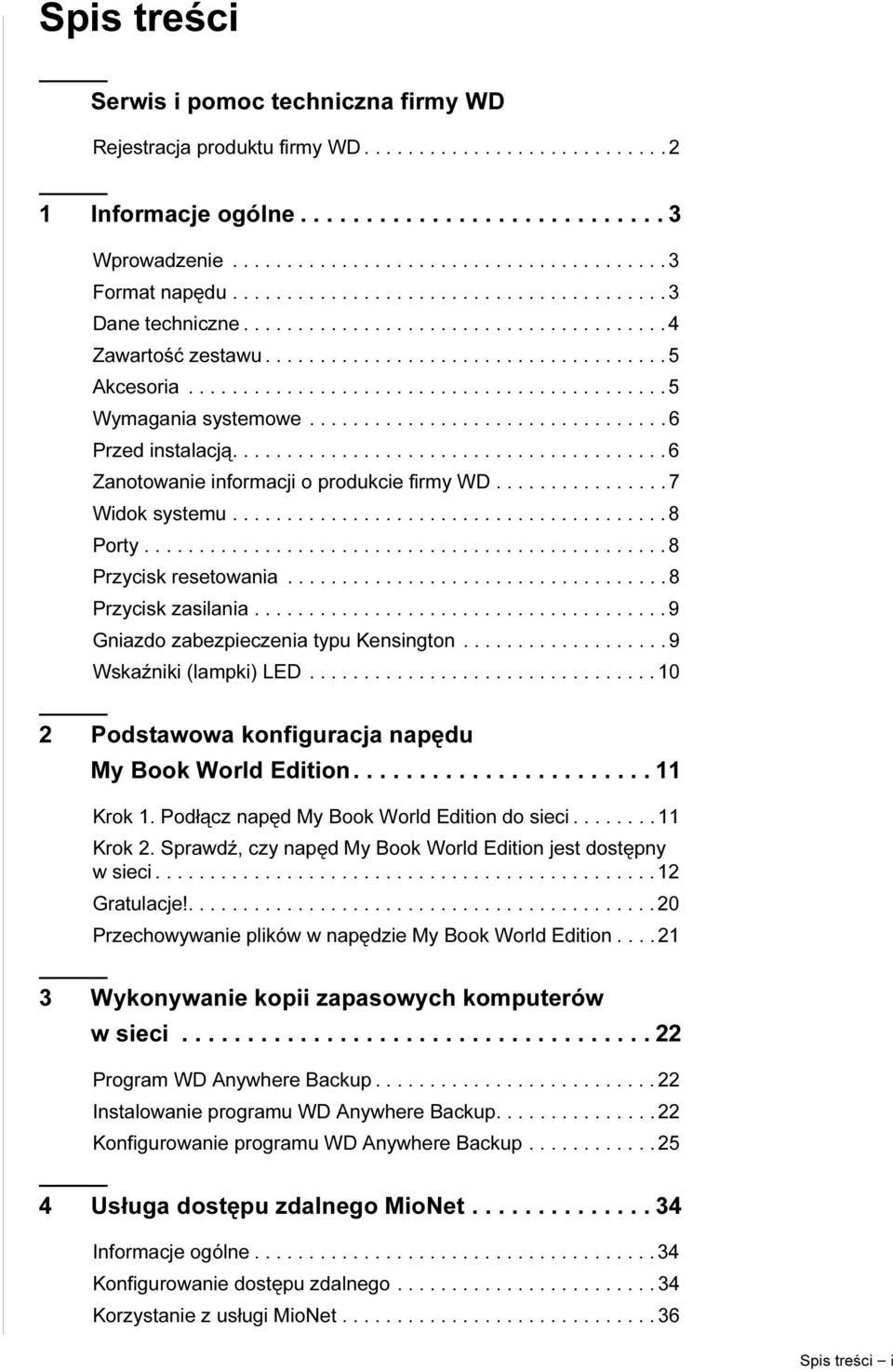

3 Spis treści Serwis i pomoc techniczna firmy WD Rejestracja produktu firmy WD Informacje ogólne Wprowadzenie Format napędu Dane techniczne Zawartość zestawu Akcesoria Wymagania systemowe Przed instalacją Zanotowanie informacji o produkcie firmy WD Widok systemu Porty Przycisk resetowania Przycisk zasilania Gniazdo zabezpieczenia typu Kensington Wskaźniki (lampki) LED Podstawowa konfiguracja napędu My Book World Edition Krok 1. Podłącz napęd My Book World Edition do sieci Krok 2. Sprawdź, czy napęd My Book World Edition jest dostępny w sieci Gratulacje! Przechowywanie plików w napędzie My Book World Edition Wykonywanie kopii zapasowych komputerów w sieci Program WD Anywhere Backup Instalowanie programu WD Anywhere Backup Konfigurowanie programu WD Anywhere Backup Usługa dostępu zdalnego MioNet Informacje ogólne Konfigurowanie dostępu zdalnego Korzystanie z usługi MioNet Spis treści i

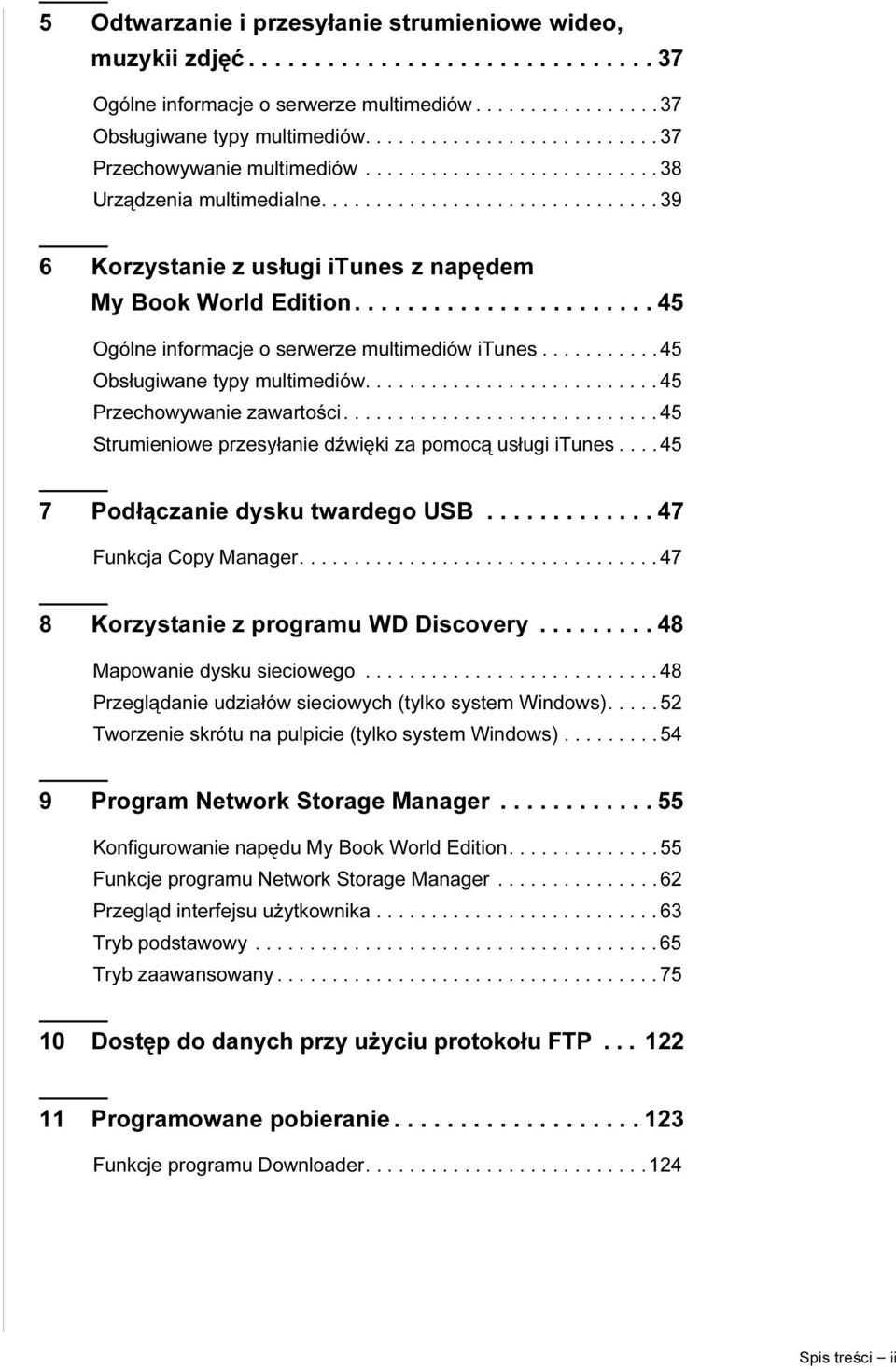

4 5 Odtwarzanie i przesyłanie strumieniowe wideo, muzykii zdjęć Ogólne informacje o serwerze multimediów Obsługiwane typy multimediów Przechowywanie multimediów Urządzenia multimedialne Korzystanie z usługi itunes z napędem My Book World Edition Ogólne informacje o serwerze multimediów itunes Obsługiwane typy multimediów Przechowywanie zawartości Strumieniowe przesyłanie dźwięki za pomocą usługi itunes Podłączanie dysku twardego USB Funkcja Copy Manager Korzystanie z programu WD Discovery Mapowanie dysku sieciowego Przeglądanie udziałów sieciowych (tylko system Windows) Tworzenie skrótu na pulpicie (tylko system Windows) Program Network Storage Manager Konfigurowanie napędu My Book World Edition Funkcje programu Network Storage Manager Przegląd interfejsu użytkownika Tryb podstawowy Tryb zaawansowany Dostęp do danych przy użyciu protokołu FTP Programowane pobieranie Funkcje programu Downloader Spis treści ii

5 12 Funkcja Copy Manager Podłączanie dysku twardego USB Uzyskiwanie dostępu do funkcji Copy Manager Kopiowanie z urządzenia NAS na nośnik USB Kopiowanie z nośnika USB na urządzenie NAS Wymiana dysku (My Book World Edition II) Rozwiązywanieproblemów Dodatek Zgodność z przepisami Zgodność z przepisami dotyczącymi ochrony środowiska (Chiny) Informacje na temat gwarancji Licencja GNU General Public License ( GPL ) Serwis i pomoc techniczna firmy WD Skorowidz Spis treści iii

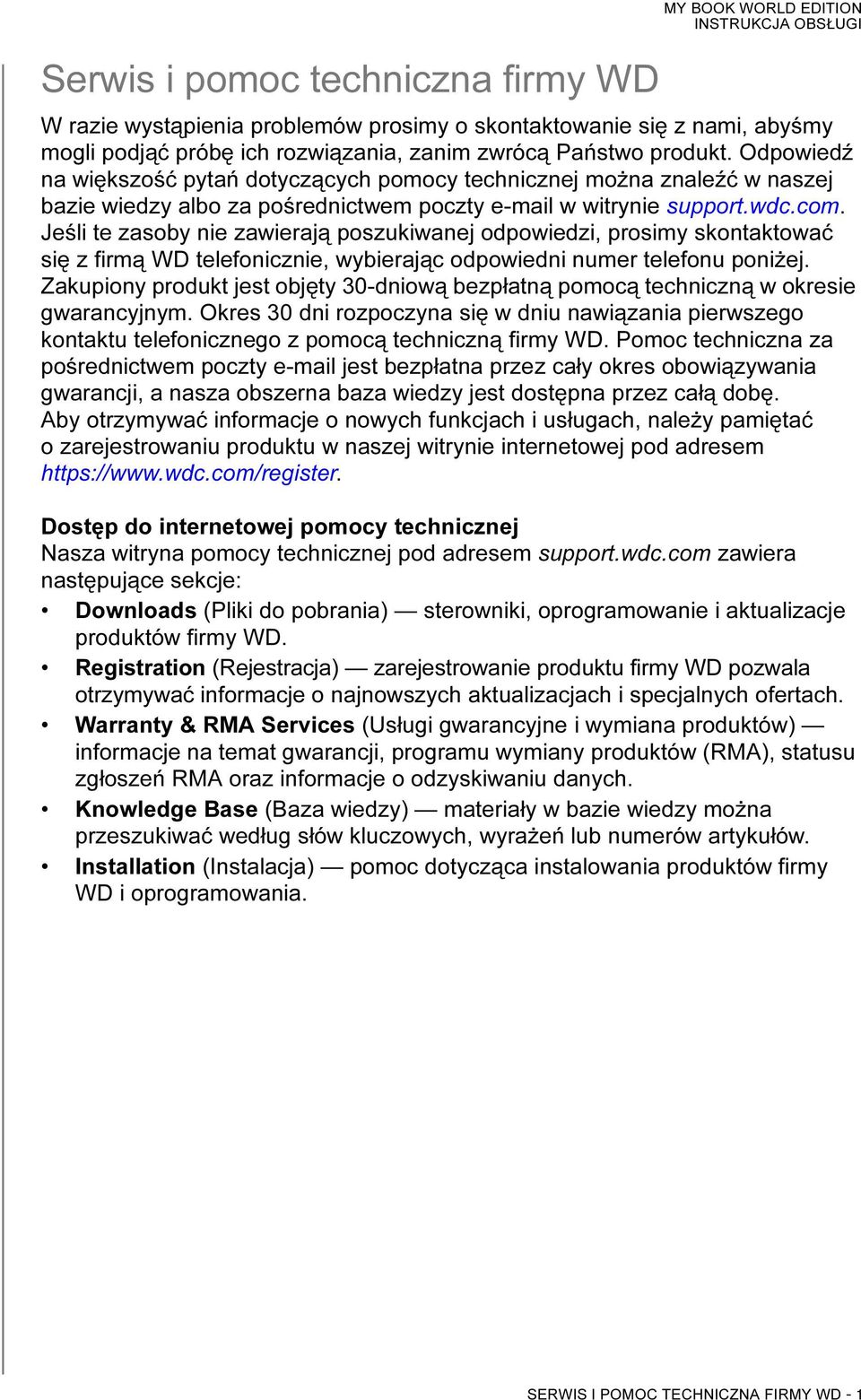

6 Serwis i pomoc techniczna firmy WD MY BOOK WORLD EDITION W razie wystąpienia problemów prosimy o skontaktowanie się z nami, abyśmy mogli podjąć próbę ich rozwiązania, zanim zwrócą Państwo produkt. Odpowiedź na większość pytań dotyczących pomocy technicznej można znaleźć w naszej bazie wiedzy albo za pośrednictwem poczty w witrynie support.wdc.com. Jeśli te zasoby nie zawierają poszukiwanej odpowiedzi, prosimy skontaktować się z firmą WD telefonicznie, wybierając odpowiedni numer telefonu poniżej. Zakupiony produkt jest objęty 30-dniową bezpłatną pomocą techniczną w okresie gwarancyjnym. Okres 30 dni rozpoczyna się w dniu nawiązania pierwszego kontaktu telefonicznego z pomocą techniczną firmy WD. Pomoc techniczna za pośrednictwem poczty jest bezpłatna przez cały okres obowiązywania gwarancji, a nasza obszerna baza wiedzy jest dostępna przez całą dobę. Aby otrzymywać informacje o nowych funkcjach i usługach, należy pamiętać o zarejestrowaniu produktu w naszej witrynie internetowej pod adresem Dostęp do internetowej pomocy technicznej Nasza witryna pomocy technicznej pod adresem support.wdc.com zawiera następujące sekcje: Downloads (Pliki do pobrania) sterowniki, oprogramowanie i aktualizacje produktów firmy WD. Registration (Rejestracja) zarejestrowanie produktu firmy WD pozwala otrzymywać informacje o najnowszych aktualizacjach i specjalnych ofertach. Warranty & RMA Services (Usługi gwarancyjne i wymiana produktów) informacje na temat gwarancji, programu wymiany produktów (RMA), statusu zgłoszeń RMA oraz informacje o odzyskiwaniu danych. Knowledge Base (Baza wiedzy) materiały w bazie wiedzy można przeszukiwać według słów kluczowych, wyrażeń lub numerów artykułów. Installation (Instalacja) pomoc dotycząca instalowania produktów firmy WD i oprogramowania. SERWIS I POMOC TECHNICZNA FIRMY WD - 1

7 Kontakt z pomocą techniczną firmy WD Kontaktując się z firmą WD w sprawie pomocy, należy przygotować numer seryjny produktu firmy WD, informacje o zainstalowanym sprzęcie oraz numery wersji oprogramowania systemowego. Ameryka Północna Azja i Pacyfik Angielski 800.ASK.4WDC Australia ( ) Chiny / Hiszpański Hongkong Indie (MNTL)/ (Reliance) (Pilot Line) Europa (połączenie ASK4 Indonezja bezpłatne)* WDEU ( ) Japonia Korea Europa Malezja / / Bliski Wschód Filipiny Afryka Singapur / / Tajwan / * Połączenie bezpłatne jest dostępne w następujących krajach: Austria, Belgia, Dania, Francja, Niemcy, Irlandia, Włochy, Holandia, Norwegia, Hiszpania, Szwecja, Szwajcaria, Wielka Brytania. Rejestracja produktu firmy WD Zakupiony produkt firmy WD jest objęty 30-dniową bezpłatną pomocą techniczną w czasie obowiązywania gwarancji. Ten okres 30 dni rozpoczyna się w dniu nawiązania pierwszego kontaktu telefonicznego z pomocą techniczną firmy WD. Zarejestruj się przez Internet w witrynie register.wdc.com. SERWIS I POMOC TECHNICZNA FIRMY WD - 2

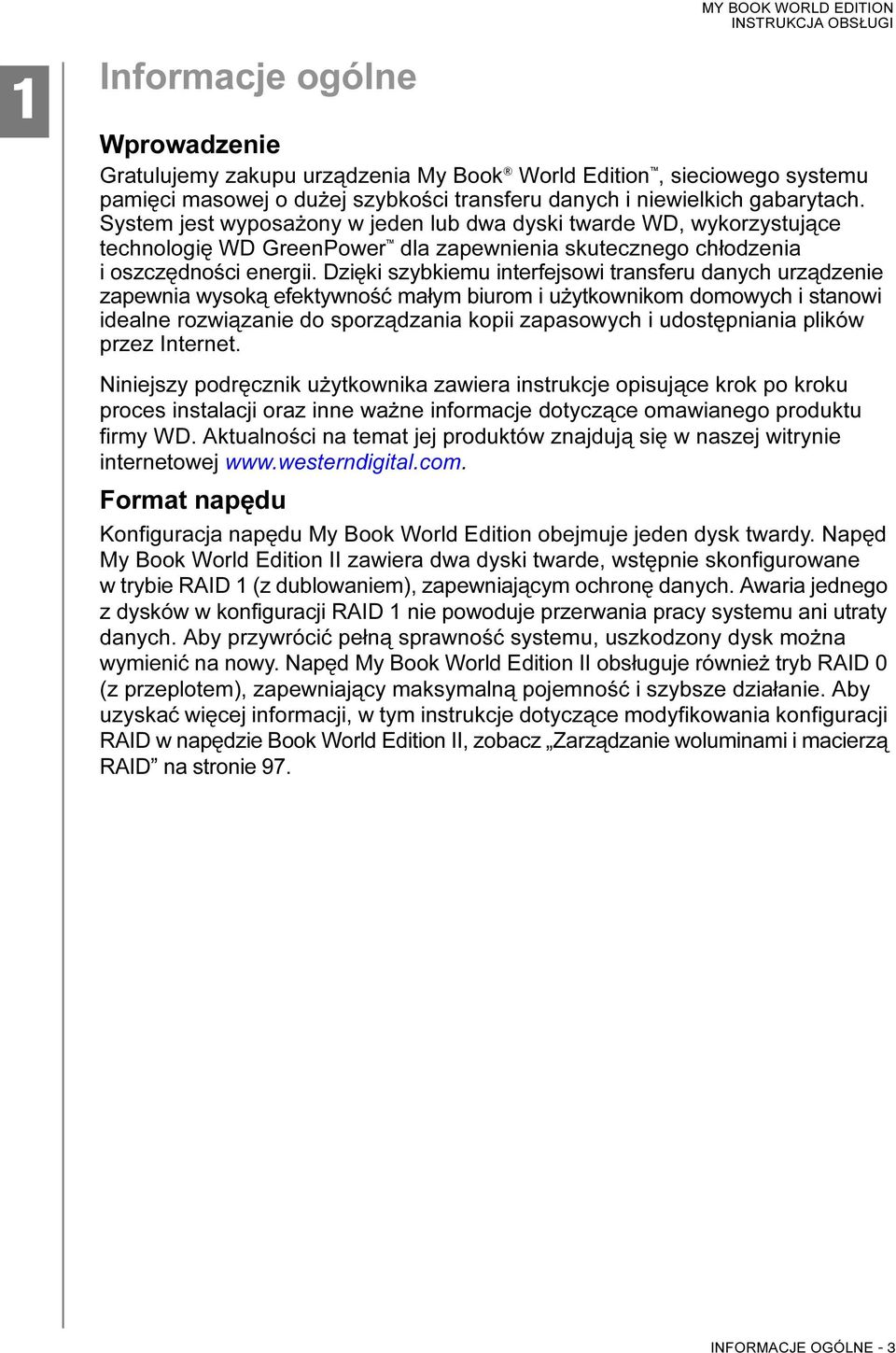

8 1 Informacje ogólne Wprowadzenie Gratulujemy zakupu urządzenia My Book World Edition, sieciowego systemu pamięci masowej o dużej szybkości transferu danych i niewielkich gabarytach. System jest wyposażony w jeden lub dwa dyski twarde WD, wykorzystujące technologię WD GreenPower dla zapewnienia skutecznego chłodzenia i oszczędności energii. Dzięki szybkiemu interfejsowi transferu danych urządzenie zapewnia wysoką efektywność małym biurom i użytkownikom domowych i stanowi idealne rozwiązanie do sporządzania kopii zapasowych i udostępniania plików przez Internet. Niniejszy podręcznik użytkownika zawiera instrukcje opisujące krok po kroku proces instalacji oraz inne ważne informacje dotyczące omawianego produktu firmy WD. Aktualności na temat jej produktów znajdują się w naszej witrynie internetowej Format napędu Konfiguracja napędu My Book World Edition obejmuje jeden dysk twardy. Napęd My Book World Edition II zawiera dwa dyski twarde, wstępnie skonfigurowane w trybie RAID 1 (z dublowaniem), zapewniającym ochronę danych. Awaria jednego z dysków w konfiguracji RAID 1 nie powoduje przerwania pracy systemu ani utraty danych. Aby przywrócić pełną sprawność systemu, uszkodzony dysk można wymienić na nowy. Napęd My Book World Edition II obsługuje również tryb RAID 0 (z przeplotem), zapewniający maksymalną pojemność i szybsze działanie. Aby uzyskać więcej informacji, w tym instrukcje dotyczące modyfikowania konfiguracji RAID w napędzie Book World Edition II, zobacz Zarządzanie woluminami i macierzą RAID na stronie 97. INFORMACJE OGÓLNE - 3

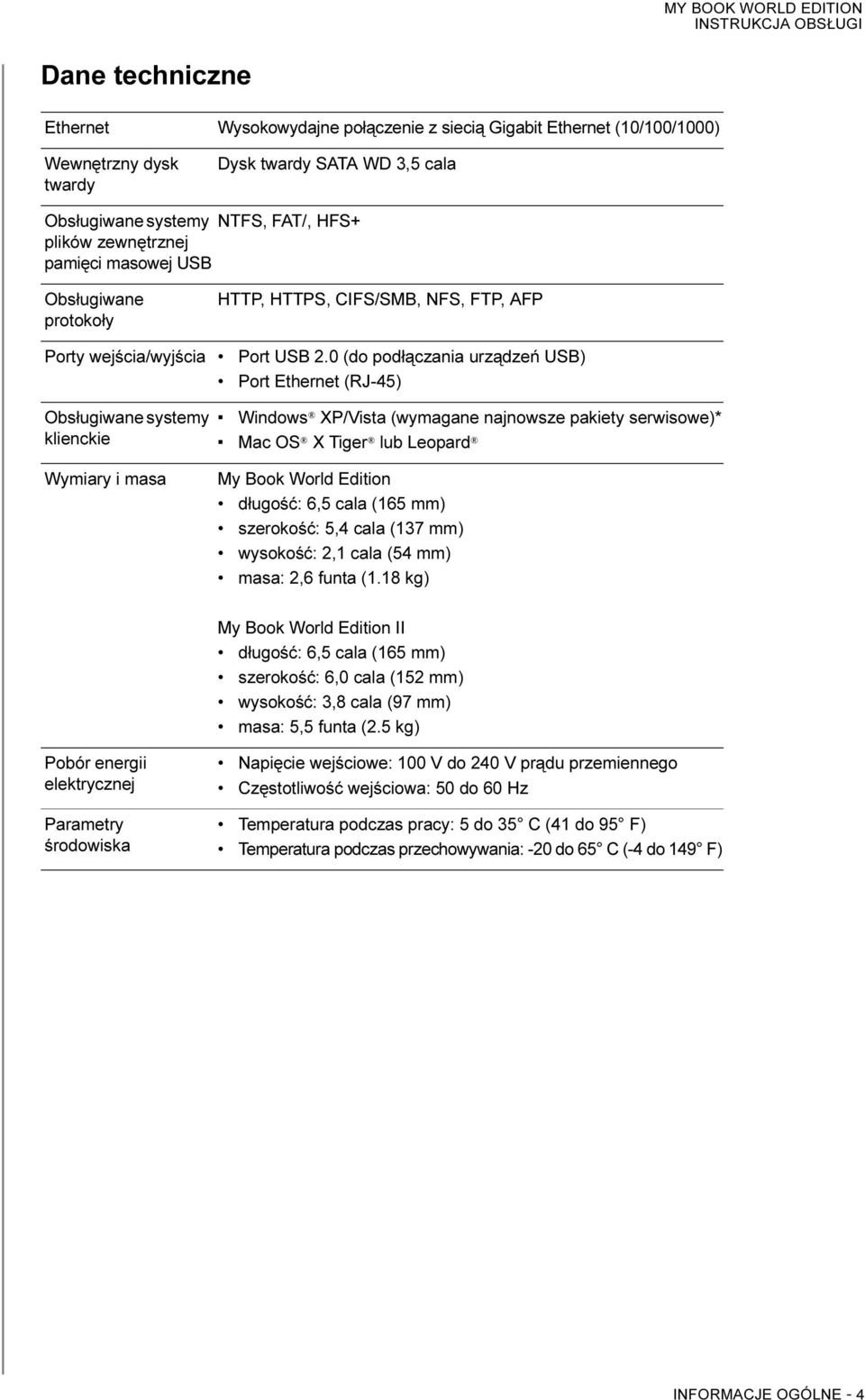

9 Dane techniczne Ethernet Wysokowydajne połączenie z siecią Gigabit Ethernet (10/100/1000) Wewnętrzny dysk twardy Dysk twardy SATA WD 3,5 cala Obsługiwane systemy NTFS, FAT/, HFS+ plików zewnętrznej pamięci masowej USB Obsługiwane protokoły HTTP, HTTPS, CIFS/SMB, NFS, FTP, AFP Porty wejścia/wyjścia Port USB 2.0 (do podłączania urządzeń USB) Port Ethernet (RJ-45) Obsługiwane systemy klienckie Windows XP/Vista (wymagane najnowsze pakiety serwisowe)* Mac OS X Tiger lub Leopard Wymiary i masa My Book World Edition długość: 6,5 cala (165 mm) szerokość: 5,4 cala (137 mm) wysokość: 2,1 cala (54 mm) masa: 2,6 funta (1.18 kg) My Book World Edition II długość: 6,5 cala (165 mm) szerokość: 6,0 cala (152 mm) wysokość: 3,8 cala (97 mm) masa: 5,5 funta (2.5 kg) Pobór energii elektrycznej Parametry środowiska Napięcie wejściowe: 100 V do 240 V prądu przemiennego Częstotliwość wejściowa: 50 do 60 Hz Temperatura podczas pracy: 5 do 35 C (41 do 95 F) Temperatura podczas przechowywania: -20 do 65 C (-4 do 149 F) INFORMACJE OGÓLNE - 4

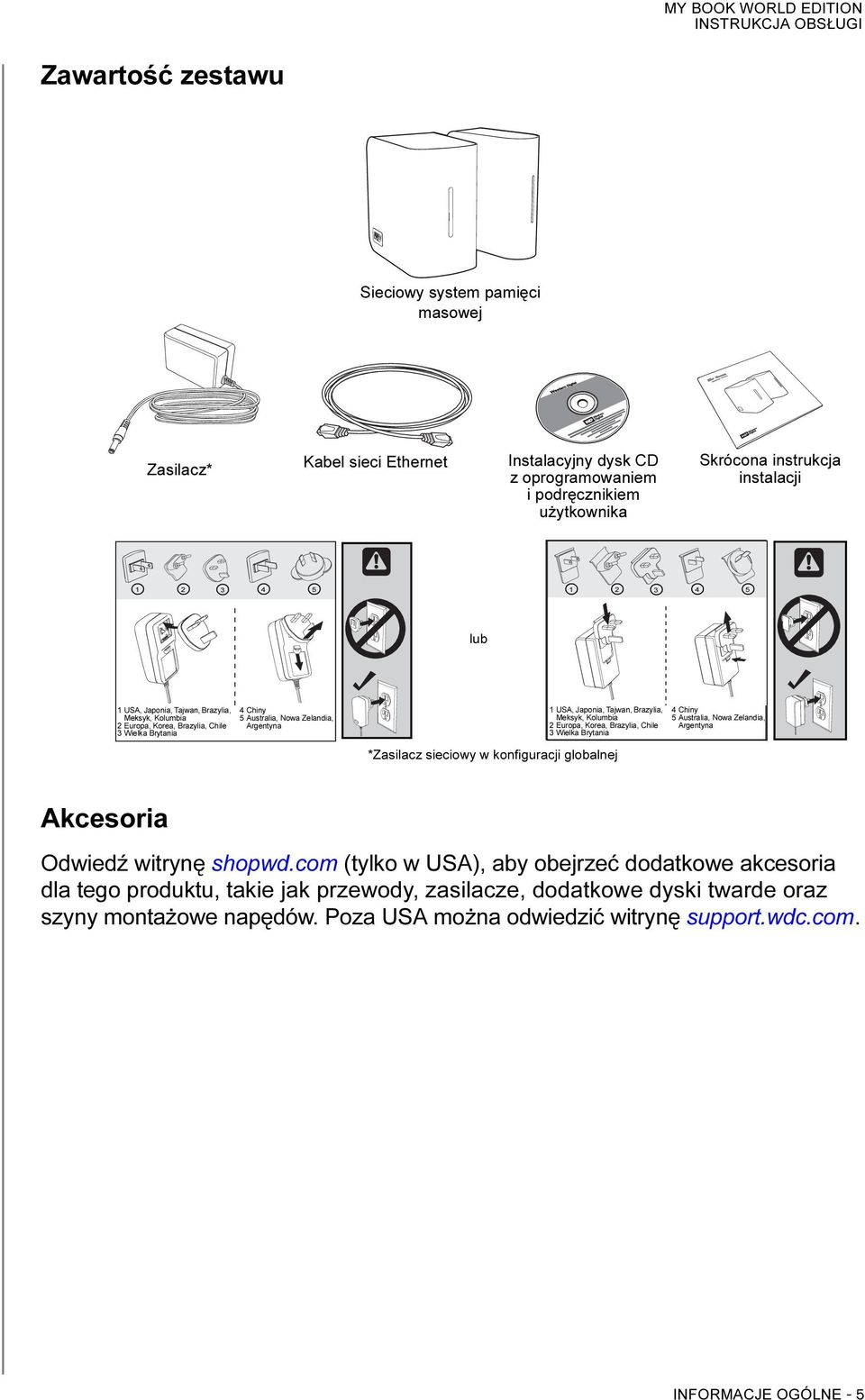

10 Zawartość zestawu Sieciowy system pamięci masowej Zasilacz* Kabel sieci Ethernet Instalacyjny dysk CD z oprogramowaniem i podręcznikiem użytkownika Skrócona instrukcja instalacji lub 1 USA, Japonia, Tajwan, Brazylia, Meksyk, Kolumbia 2 Europa, Korea, Brazylia, Chile 3 Wielka Brytania 4 Chiny 5 Australia, Nowa Zelandia, Argentyna 1 USA, Japonia, Tajwan, Brazylia, Meksyk, Kolumbia 2 Europa, Korea, Brazylia, Chile 3 Wielka Brytania 4Chiny 5 Australia, Nowa Zelandia, Argentyna *Zasilacz sieciowy w konfiguracji globalnej Akcesoria Odwiedź witrynę shopwd.com (tylko w USA), aby obejrzeć dodatkowe akcesoria dla tego produktu, takie jak przewody, zasilacze, dodatkowe dyski twarde oraz szyny montażowe napędów. Poza USA można odwiedzić witrynę support.wdc.com. INFORMACJE OGÓLNE - 5

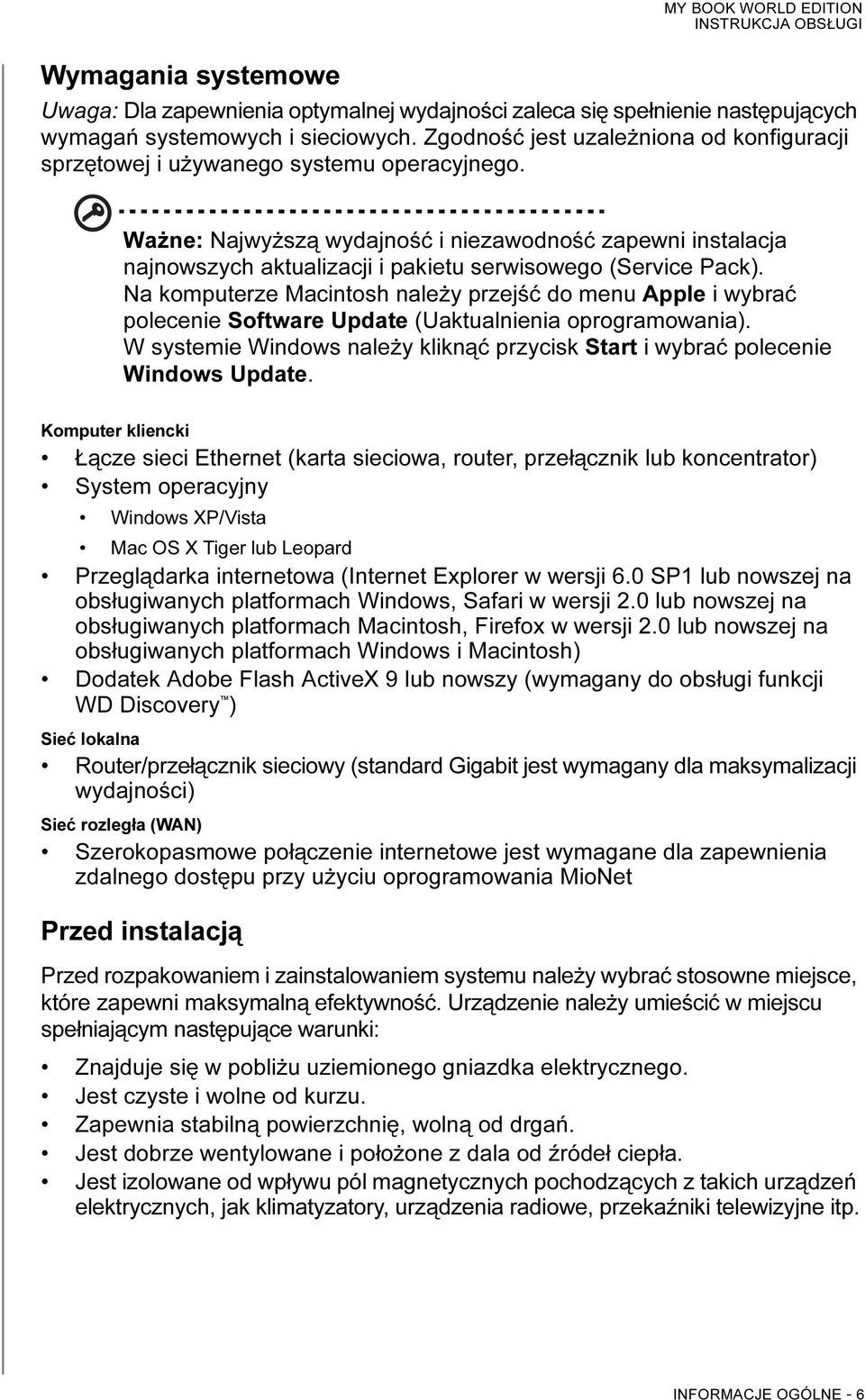

11 Wymagania systemowe Uwaga: Dla zapewnienia optymalnej wydajności zaleca się spełnienie następujących wymagań systemowych i sieciowych. Zgodność jest uzależniona od konfiguracji sprzętowej i używanego systemu operacyjnego. Ważne: Najwyższą wydajność i niezawodność zapewni instalacja najnowszych aktualizacji i pakietu serwisowego (Service Pack). Na komputerze Macintosh należy przejść do menu Apple i wybrać polecenie Software Update (Uaktualnienia oprogramowania). W systemie Windows należy kliknąć przycisk Start i wybrać polecenie Windows Update. Komputer kliencki Łącze sieci Ethernet (karta sieciowa, router, przełącznik lub koncentrator) System operacyjny Windows XP/Vista Mac OS X Tiger lub Leopard Przeglądarka internetowa (Internet Explorer w wersji 6.0 SP1 lub nowszej na obsługiwanych platformach Windows, Safari w wersji 2.0 lub nowszej na obsługiwanych platformach Macintosh, Firefox w wersji 2.0 lub nowszej na obsługiwanych platformach Windows i Macintosh) Dodatek Adobe Flash ActiveX 9 lub nowszy (wymagany do obsługi funkcji WD Discovery ) Sieć lokalna Router/przełącznik sieciowy (standard Gigabit jest wymagany dla maksymalizacji wydajności) Sieć rozległa (WAN) Szerokopasmowe połączenie internetowe jest wymagane dla zapewnienia zdalnego dostępu przy użyciu oprogramowania MioNet Przed instalacją Przed rozpakowaniem i zainstalowaniem systemu należy wybrać stosowne miejsce, które zapewni maksymalną efektywność. Urządzenie należy umieścić w miejscu spełniającym następujące warunki: Znajduje się w pobliżu uziemionego gniazdka elektrycznego. Jest czyste i wolne od kurzu. Zapewnia stabilną powierzchnię, wolną od drgań. Jest dobrze wentylowane i położone z dala od źródeł ciepła. Jest izolowane od wpływu pól magnetycznych pochodzących z takich urządzeń elektrycznych, jak klimatyzatory, urządzenia radiowe, przekaźniki telewizyjne itp. INFORMACJE OGÓLNE - 6

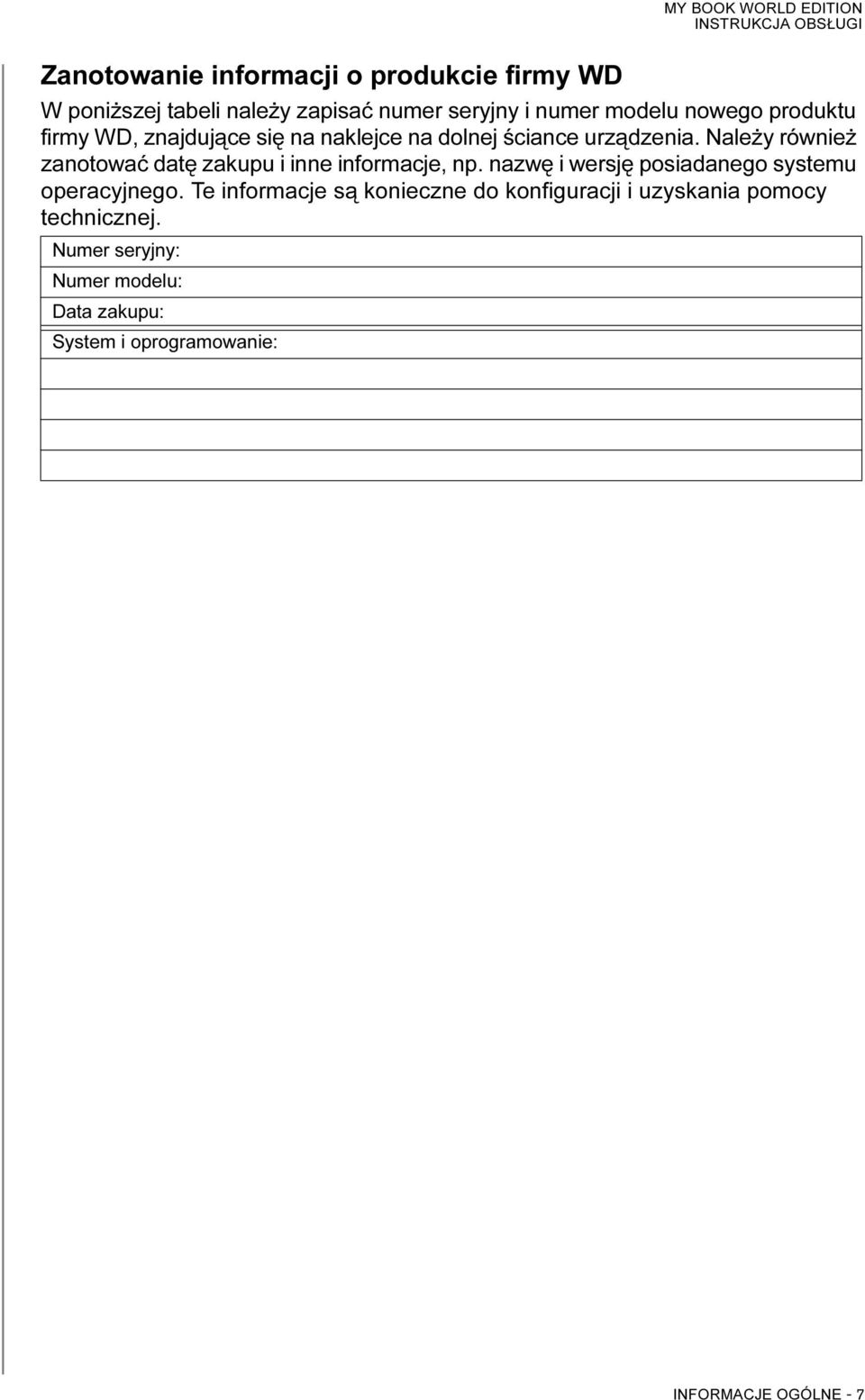

12 Zanotowanie informacji o produkcie firmy WD W poniższej tabeli należy zapisać numer seryjny i numer modelu nowego produktu firmy WD, znajdujące się na naklejce na dolnej ściance urządzenia. Należy również zanotować datę zakupu i inne informacje, np. nazwę i wersję posiadanego systemu operacyjnego. Te informacje są konieczne do konfiguracji i uzyskania pomocy technicznej. Numer seryjny: Numer modelu: Data zakupu: System i oprogramowanie: INFORMACJE OGÓLNE - 7

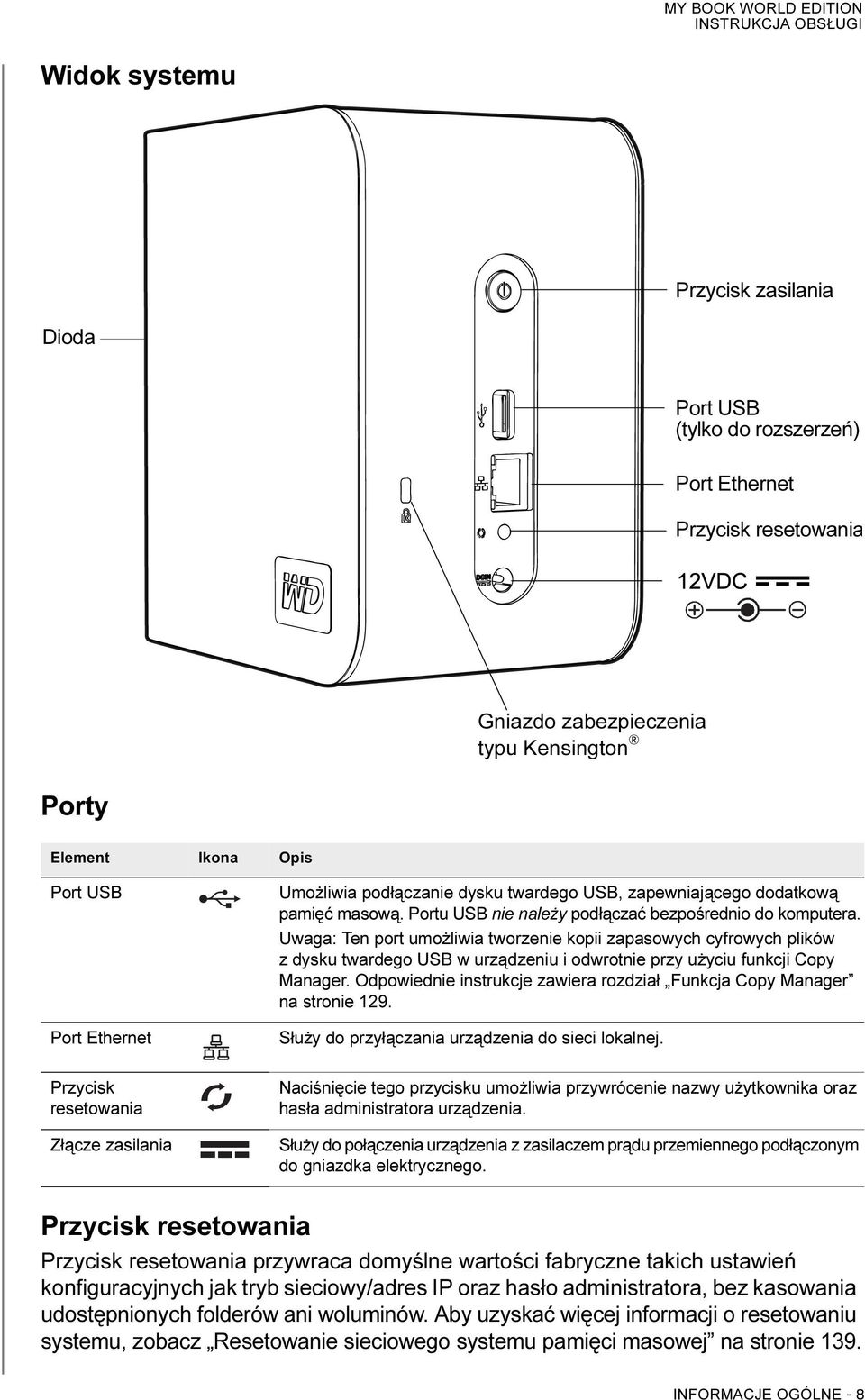

13 Widok systemu Przycisk zasilania Dioda Port USB (tylko do rozszerzeń) Port Ethernet Przycisk resetowania Gniazdo zabezpieczenia typu Kensington Porty Element Ikona Opis Port USB Port Ethernet Umożliwia podłączanie dysku twardego USB, zapewniającego dodatkową pamięć masową. Portu USB nie należy podłączać bezpośrednio do komputera. Uwaga: Ten port umożliwia tworzenie kopii zapasowych cyfrowych plików z dysku twardego USB w urządzeniu i odwrotnie przy użyciu funkcji Copy Manager. Odpowiednie instrukcje zawiera rozdział Funkcja Copy Manager na stronie 129. Służy do przyłączania urządzenia do sieci lokalnej. Przycisk resetowania Złącze zasilania Naciśnięcie tego przycisku umożliwia przywrócenie nazwy użytkownika oraz hasła administratora urządzenia. Służy do połączenia urządzenia z zasilaczem prądu przemiennego podłączonym do gniazdka elektrycznego. Przycisk resetowania Przycisk resetowania przywraca domyślne wartości fabryczne takich ustawień konfiguracyjnych jak tryb sieciowy/adres IP oraz hasło administratora, bez kasowania udostępnionych folderów ani woluminów. Aby uzyskać więcej informacji o resetowaniu systemu, zobacz Resetowanie sieciowego systemu pamięci masowej na stronie 139. INFORMACJE OGÓLNE - 8

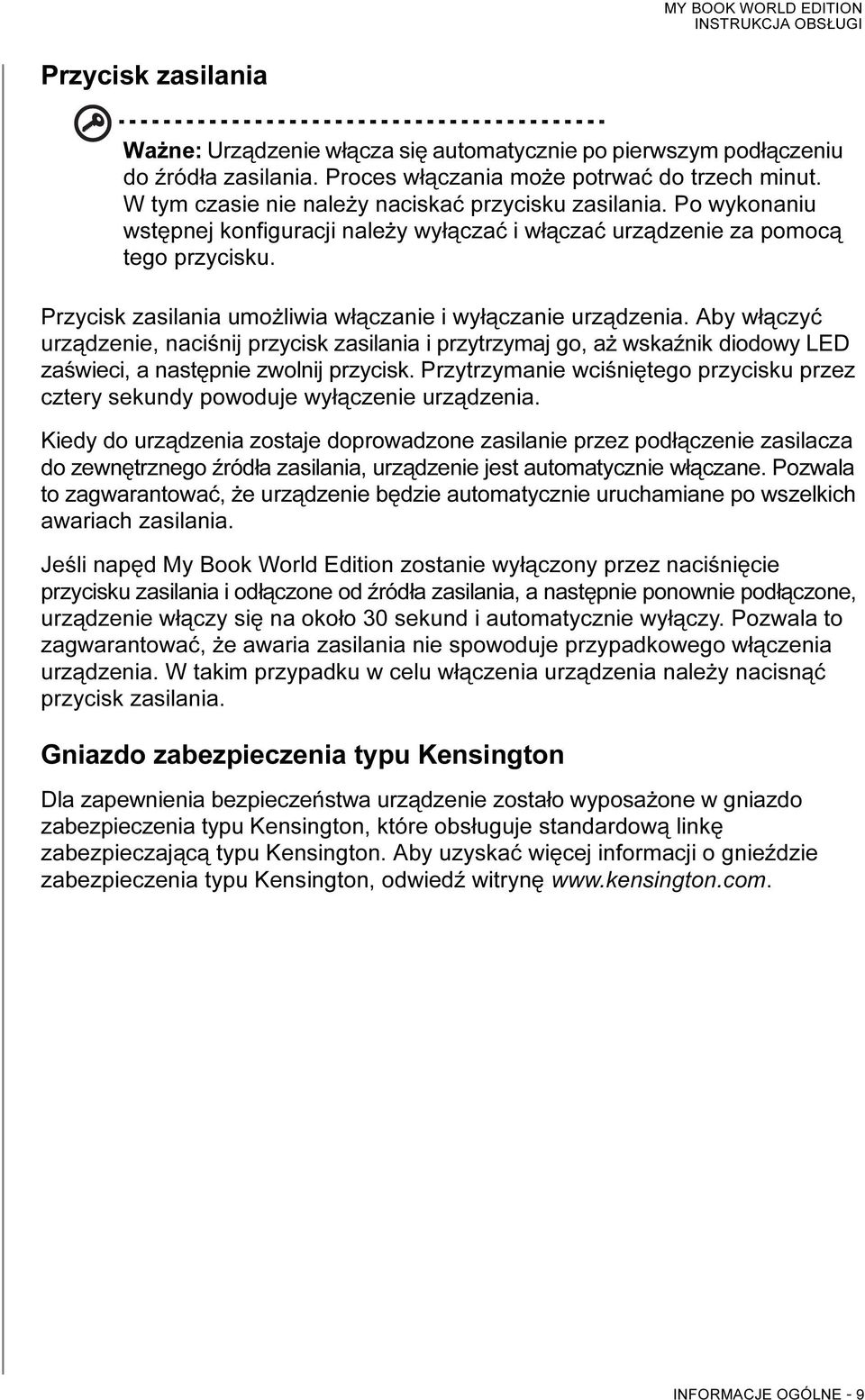

14 Przycisk zasilania Ważne: Urządzenie włącza się automatycznie po pierwszym podłączeniu do źródła zasilania. Proces włączania może potrwać do trzech minut. W tym czasie nie należy naciskać przycisku zasilania. Po wykonaniu wstępnej konfiguracji należy wyłączać i włączać urządzenie za pomocą tego przycisku. Przycisk zasilania umożliwia włączanie i wyłączanie urządzenia. Aby włączyć urządzenie, naciśnij przycisk zasilania i przytrzymaj go, aż wskaźnik diodowy LED zaświeci, a następnie zwolnij przycisk. Przytrzymanie wciśniętego przycisku przez cztery sekundy powoduje wyłączenie urządzenia. Kiedy do urządzenia zostaje doprowadzone zasilanie przez podłączenie zasilacza do zewnętrznego źródła zasilania, urządzenie jest automatycznie włączane. Pozwala to zagwarantować, że urządzenie będzie automatycznie uruchamiane po wszelkich awariach zasilania. Jeśli napęd My Book World Edition zostanie wyłączony przez naciśnięcie przycisku zasilania i odłączone od źródła zasilania, a następnie ponownie podłączone, urządzenie włączy się na około 30 sekund i automatycznie wyłączy. Pozwala to zagwarantować, że awaria zasilania nie spowoduje przypadkowego włączenia urządzenia. W takim przypadku w celu włączenia urządzenia należy nacisnąć przycisk zasilania. Gniazdo zabezpieczenia typu Kensington Dla zapewnienia bezpieczeństwa urządzenie zostało wyposażone w gniazdo zabezpieczenia typu Kensington, które obsługuje standardową linkę zabezpieczającą typu Kensington. Aby uzyskać więcej informacji o gnieździe zabezpieczenia typu Kensington, odwiedź witrynę INFORMACJE OGÓLNE - 9

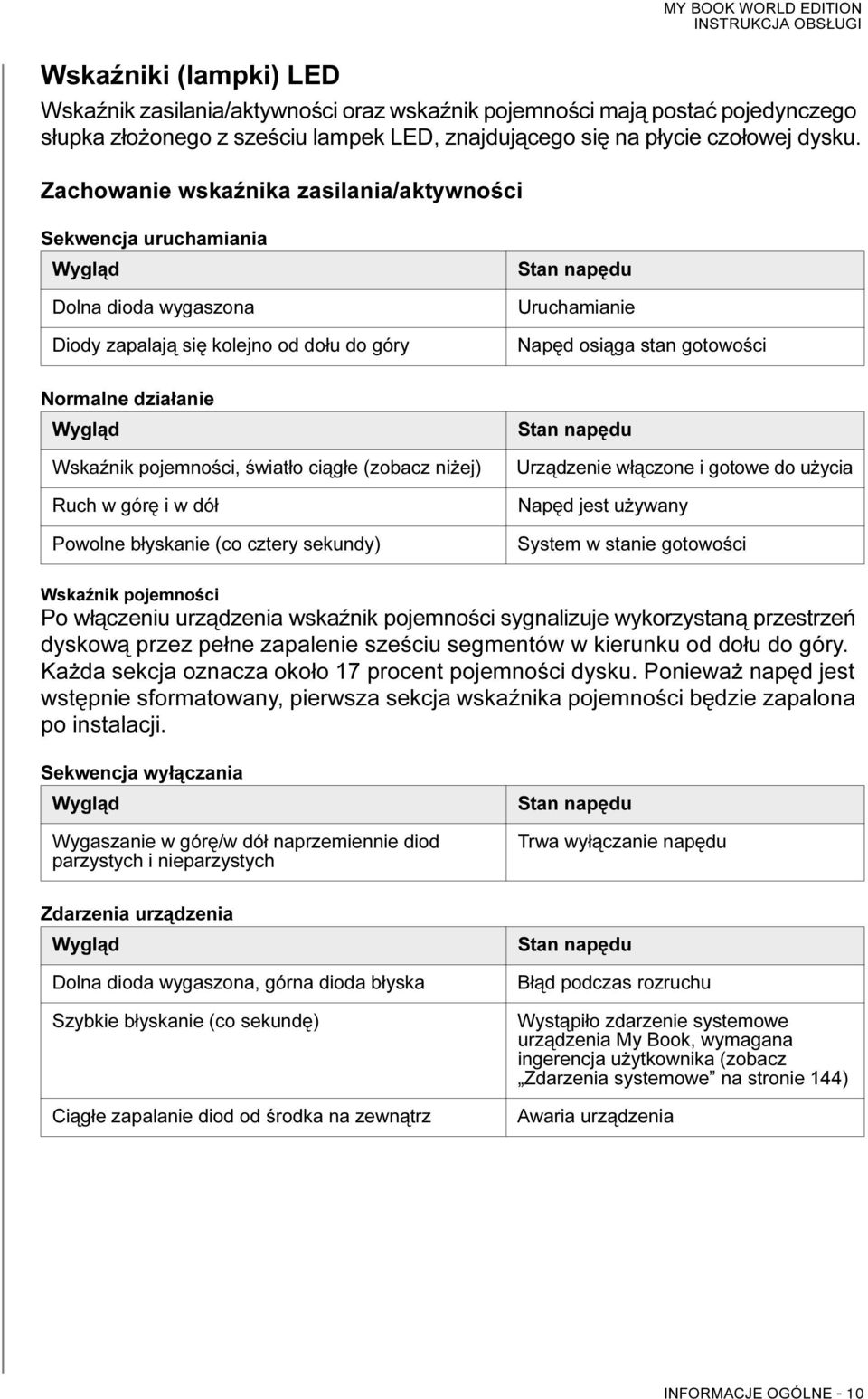

15 Wskaźniki (lampki) LED Wskaźnik zasilania/aktywności oraz wskaźnik pojemności mają postać pojedynczego słupka złożonego z sześciu lampek LED, znajdującego się na płycie czołowej dysku. Zachowanie wskaźnika zasilania/aktywności Sekwencja uruchamiania Wygląd Dolna dioda wygaszona Diody zapalają się kolejno od dołu do góry Stan napędu Uruchamianie Napęd osiąga stan gotowości Normalne działanie Wygląd Wskaźnik pojemności, światło ciągłe (zobacz niżej) Ruch w górę i w dół Powolne błyskanie (co cztery sekundy) Stan napędu Urządzenie włączone i gotowe do użycia Napęd jest używany System w stanie gotowości Wskaźnik pojemności Po włączeniu urządzenia wskaźnik pojemności sygnalizuje wykorzystaną przestrzeń dyskową przez pełne zapalenie sześciu segmentów w kierunku od dołu do góry. Każda sekcja oznacza około 17 procent pojemności dysku. Ponieważ napęd jest wstępnie sformatowany, pierwsza sekcja wskaźnika pojemności będzie zapalona po instalacji. Sekwencja wyłączania Wygląd Wygaszanie w górę/w dół naprzemiennie diod parzystych i nieparzystych Stan napędu Trwa wyłączanie napędu Zdarzenia urządzenia Wygląd Dolna dioda wygaszona, górna dioda błyska Szybkie błyskanie (co sekundę) Ciągłe zapalanie diod od środka na zewnątrz Stan napędu Błąd podczas rozruchu Wystąpiło zdarzenie systemowe urządzenia My Book, wymagana ingerencja użytkownika (zobacz Zdarzenia systemowe na stronie 144) Awaria urządzenia INFORMACJE OGÓLNE - 10

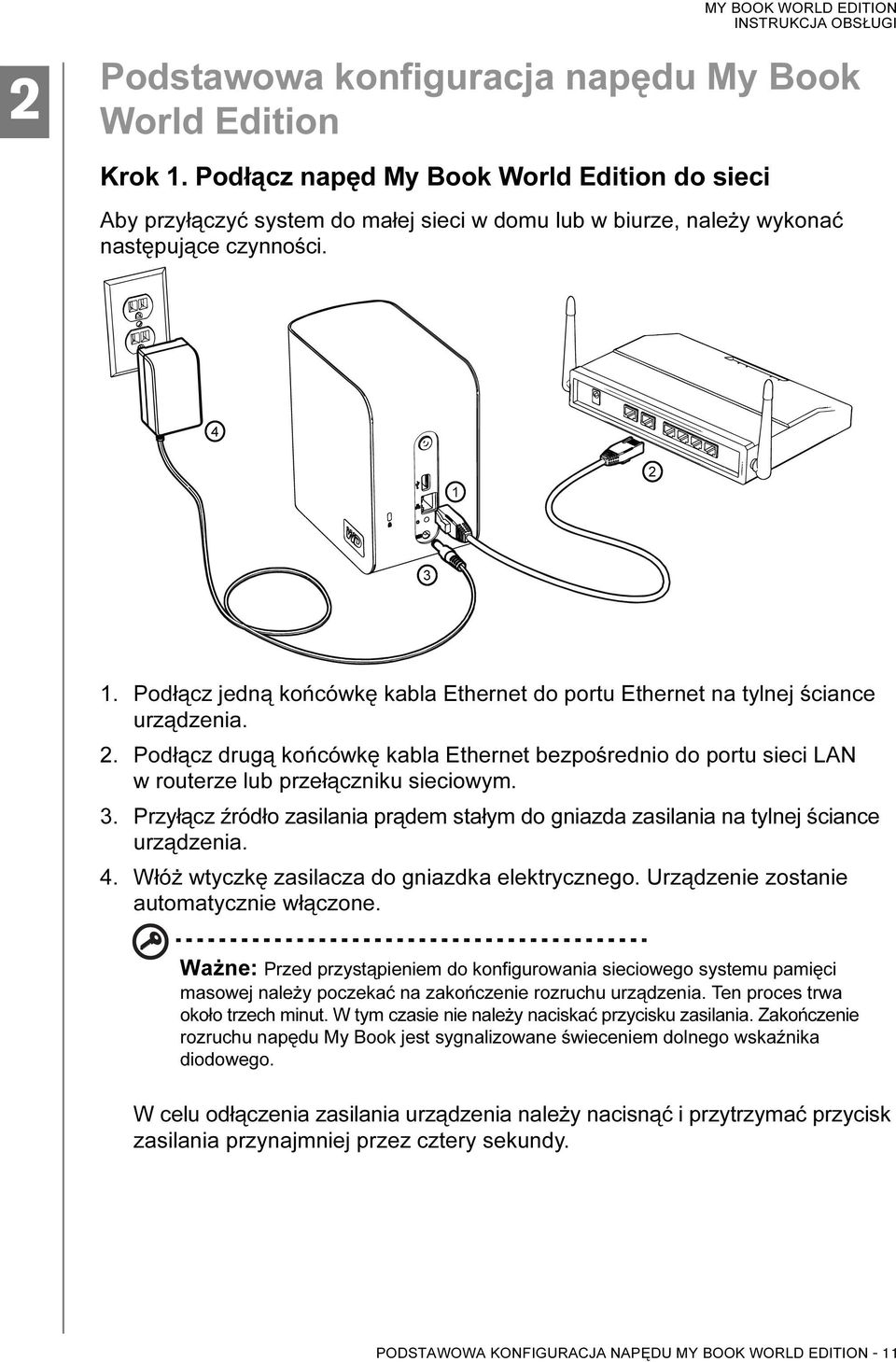

16 2 Podstawowa konfiguracja napędu My Book World Edition Krok 1. Podłącz napęd My Book World Edition do sieci Aby przyłączyć system do małej sieci w domu lub w biurze, należy wykonać następujące czynności Podłącz jedną końcówkę kabla Ethernet do portu Ethernet na tylnej ściance urządzenia. 2. Podłącz drugą końcówkę kabla Ethernet bezpośrednio do portu sieci LAN w routerze lub przełączniku sieciowym. 3. Przyłącz źródło zasilania prądem stałym do gniazda zasilania na tylnej ściance urządzenia. 4. Włóż wtyczkę zasilacza do gniazdka elektrycznego. Urządzenie zostanie automatycznie włączone. Ważne: Przed przystąpieniem do konfigurowania sieciowego systemu pamięci masowej należy poczekać na zakończenie rozruchu urządzenia. Ten proces trwa około trzech minut. W tym czasie nie należy naciskać przycisku zasilania. Zakończenie rozruchu napędu My Book jest sygnalizowane świeceniem dolnego wskaźnika diodowego. W celu odłączenia zasilania urządzenia należy nacisnąć i przytrzymać przycisk zasilania przynajmniej przez cztery sekundy. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 11

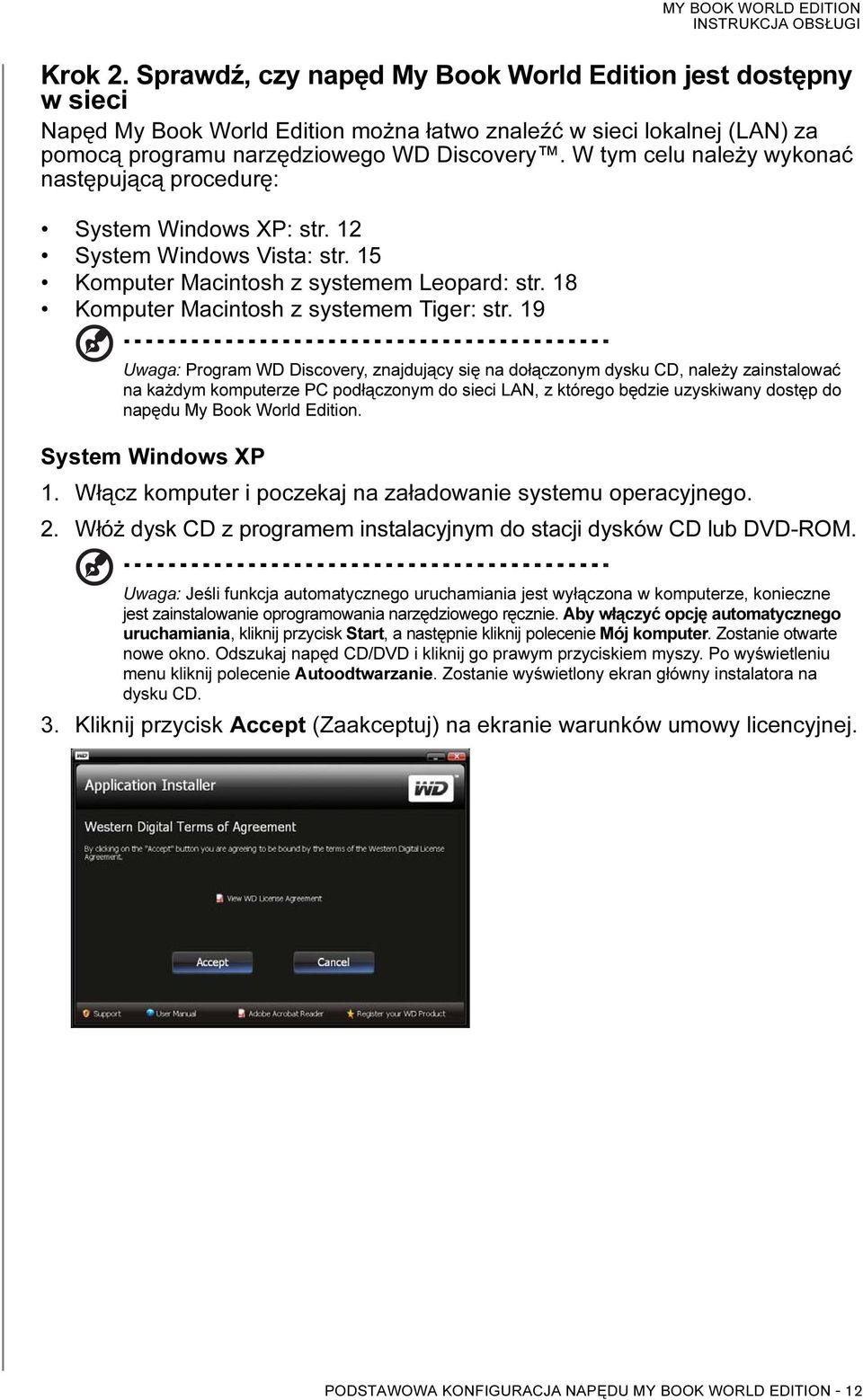

17 Krok 2. Sprawdź, czy napęd My Book World Edition jest dostępny w sieci Napęd My Book World Edition można łatwo znaleźć w sieci lokalnej (LAN) za pomocą programu narzędziowego WD Discovery. W tym celu należy wykonać następującą procedurę: System Windows XP: str. 12 System Windows Vista: str. 15 Komputer Macintosh z systemem Leopard: str. 18 Komputer Macintosh z systemem Tiger: str. 19 Uwaga: Program WD Discovery, znajdujący się na dołączonym dysku CD, należy zainstalować na każdym komputerze PC podłączonym do sieci LAN, z którego będzie uzyskiwany dostęp do napędu My Book World Edition. System Windows XP 1. Włącz komputer i poczekaj na załadowanie systemu operacyjnego. 2. Włóż dysk CD z programem instalacyjnym do stacji dysków CD lub DVD-ROM. Uwaga: Jeśli funkcja automatycznego uruchamiania jest wyłączona w komputerze, konieczne jest zainstalowanie oprogramowania narzędziowego ręcznie. Aby włączyć opcję automatycznego uruchamiania, kliknij przycisk Start, a następnie kliknij polecenie Mój komputer. Zostanie otwarte nowe okno. Odszukaj napęd CD/DVD i kliknij go prawym przyciskiem myszy. Po wyświetleniu menu kliknij polecenie Autoodtwarzanie. Zostanie wyświetlony ekran główny instalatora na dysku CD. 3. Kliknij przycisk Accept (Zaakceptuj) na ekranie warunków umowy licencyjnej. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 12

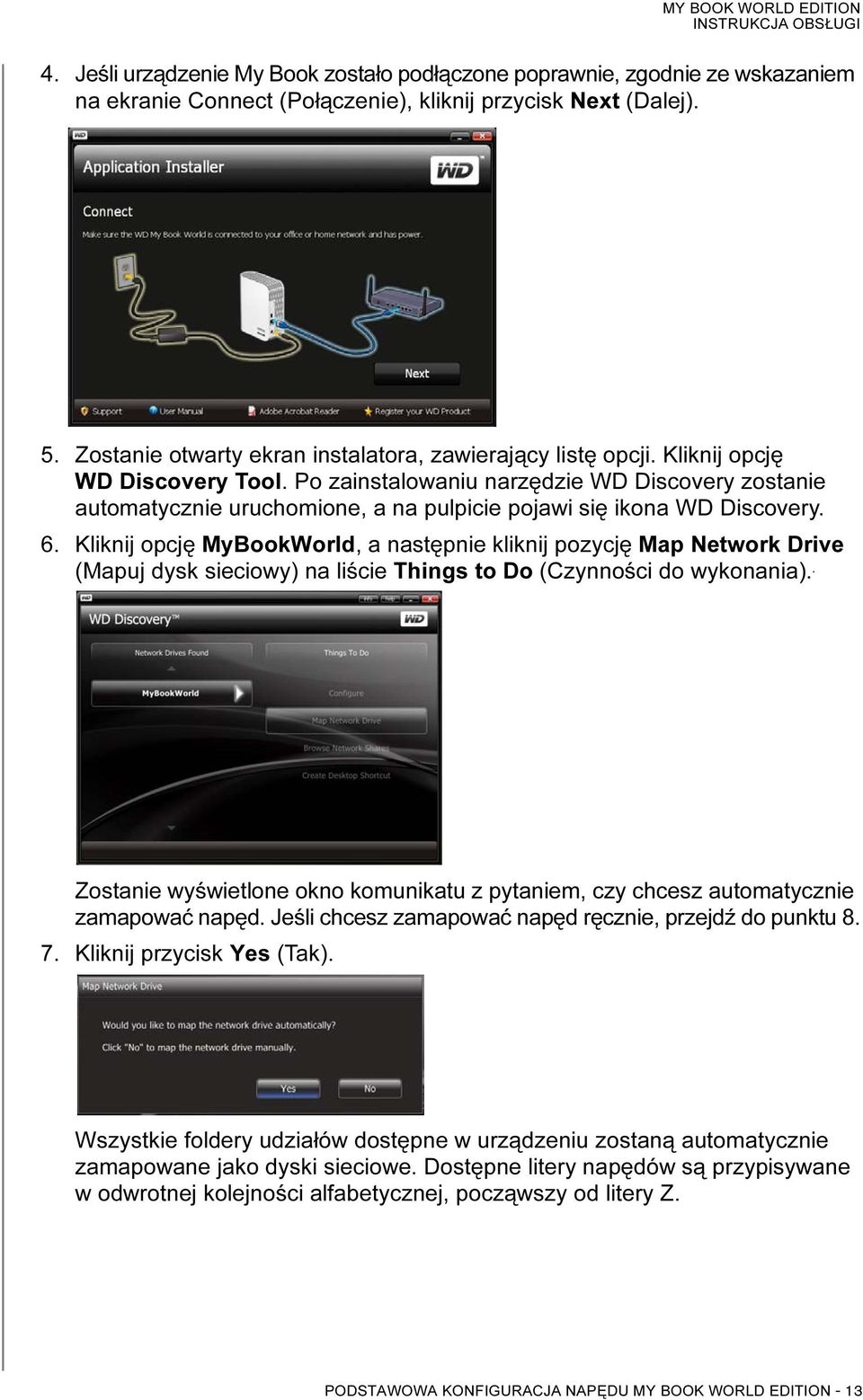

18 4. Jeśli urządzenie My Book zostało podłączone poprawnie, zgodnie ze wskazaniem na ekranie Connect (Połączenie), kliknij przycisk Next (Dalej). 5. Zostanie otwarty ekran instalatora, zawierający listę opcji. Kliknij opcję WD Discovery Tool. Po zainstalowaniu narzędzie WD Discovery zostanie automatycznie uruchomione, a na pulpicie pojawi się ikona WD Discovery. 6. Kliknij opcję MyBookWorld, a następnie kliknij pozycję Map Network Drive (Mapuj dysk sieciowy) na liście Things to Do (Czynności do wykonania).. Zostanie wyświetlone okno komunikatu z pytaniem, czy chcesz automatycznie zamapować napęd. Jeśli chcesz zamapować napęd ręcznie, przejdź do punktu Kliknij przycisk Yes (Tak). Wszystkie foldery udziałów dostępne w urządzeniu zostaną automatycznie zamapowane jako dyski sieciowe. Dostępne litery napędów są przypisywane w odwrotnej kolejności alfabetycznej, począwszy od litery Z. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 13

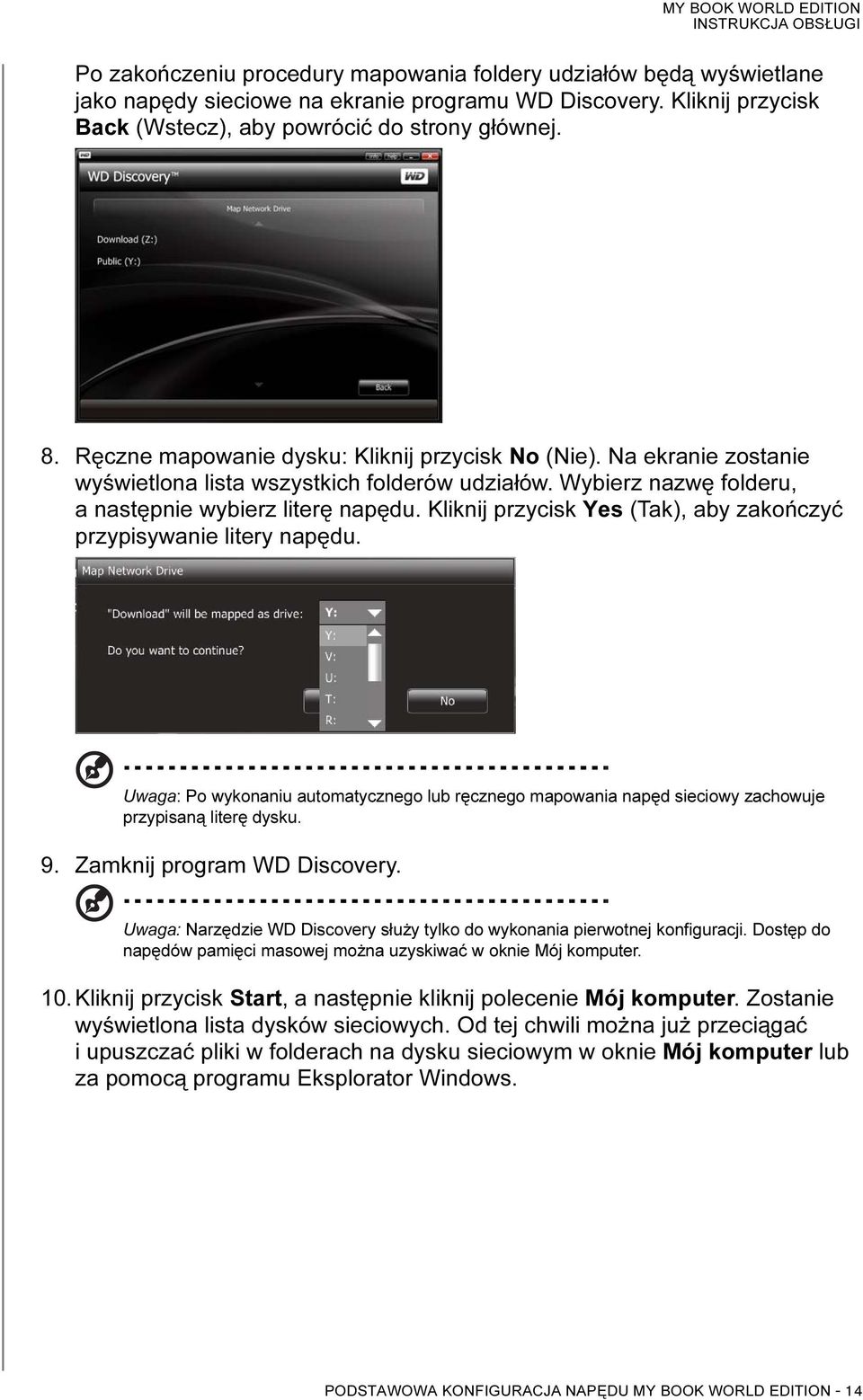

19 Po zakończeniu procedury mapowania foldery udziałów będą wyświetlane jako napędy sieciowe na ekranie programu WD Discovery. Kliknij przycisk Back (Wstecz), aby powrócić do strony głównej. 8. Ręczne mapowanie dysku: Kliknij przycisk No (Nie). Na ekranie zostanie wyświetlona lista wszystkich folderów udziałów. Wybierz nazwę folderu, a następnie wybierz literę napędu. Kliknij przycisk Yes (Tak), aby zakończyć przypisywanie litery napędu. Uwaga: Po wykonaniu automatycznego lub ręcznego mapowania napęd sieciowy zachowuje przypisaną literę dysku. 9. Zamknij program WD Discovery. Uwaga: Narzędzie WD Discovery służy tylko do wykonania pierwotnej konfiguracji. Dostęp do napędów pamięci masowej można uzyskiwać w oknie Mój komputer. 10.Kliknij przycisk Start, a następnie kliknij polecenie Mój komputer. Zostanie wyświetlona lista dysków sieciowych. Od tej chwili można już przeciągać i upuszczać pliki w folderach na dysku sieciowym w oknie Mój komputer lub za pomocą programu Eksplorator Windows. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 14

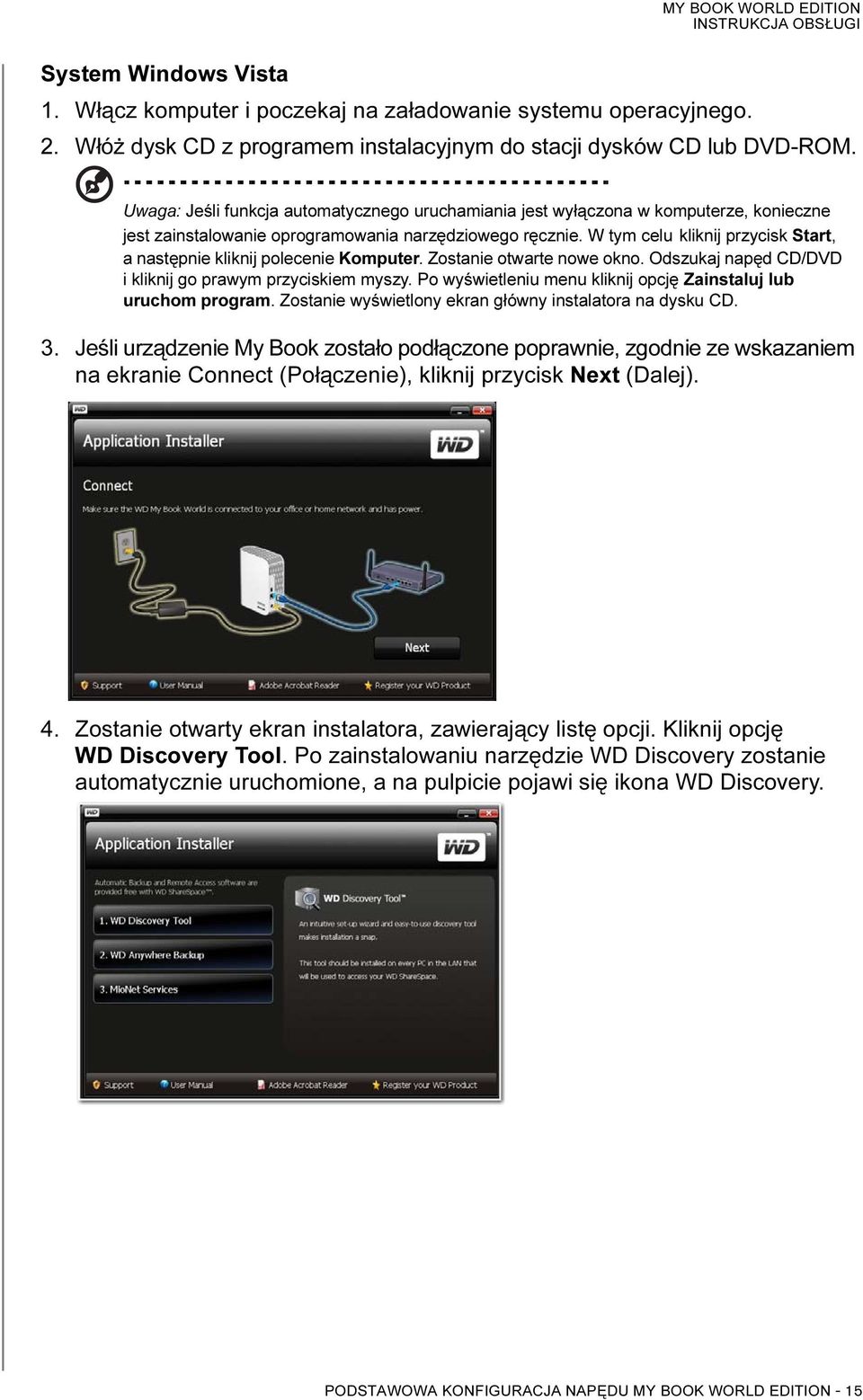

20 System Windows Vista 1. Włącz komputer i poczekaj na załadowanie systemu operacyjnego. 2. Włóż dysk CD z programem instalacyjnym do stacji dysków CD lub DVD-ROM. Uwaga: Jeśli funkcja automatycznego uruchamiania jest wyłączona w komputerze, konieczne jest zainstalowanie oprogramowania narzędziowego ręcznie. W tym celu kliknij przycisk Start, a następnie kliknij polecenie Komputer. Zostanie otwarte nowe okno. Odszukaj napęd CD/DVD i kliknij go prawym przyciskiem myszy. Po wyświetleniu menu kliknij opcję Zainstaluj lub uruchom program. Zostanie wyświetlony ekran główny instalatora na dysku CD. 3. Jeśli urządzenie My Book zostało podłączone poprawnie, zgodnie ze wskazaniem na ekranie Connect (Połączenie), kliknij przycisk Next (Dalej). 4. Zostanie otwarty ekran instalatora, zawierający listę opcji. Kliknij opcję WD Discovery Tool. Po zainstalowaniu narzędzie WD Discovery zostanie automatycznie uruchomione, a na pulpicie pojawi się ikona WD Discovery. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 15

21 5. Kliknij opcję MyBookWorld, a następnie kliknij pozycję Map Network Drive (Mapuj dysk sieciowy) na liście Things to Do (Czynności do wykonania). Zostanie wyświetlone okno komunikatu z pytaniem, czy chcesz automatycznie zamapować napęd. Jeśli chcesz zamapować napęd ręcznie, przejdź do punktu Kliknij przycisk Yes (Tak). Wszystkie foldery udziałów dostępne w urządzeniu zostaną automatycznie zamapowane jako dyski sieciowe. Dostępne litery napędów są przypisywane w odwrotnej kolejności alfabetycznej, począwszy od litery Z. Po zakończeniu procedury mapowania foldery udziałów będą wyświetlane jako napędy sieciowe na ekranie programu WD Discovery. Kliknij przycisk Back (Wstecz), aby powrócić do strony głównej. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 16

22 7. Ręczne mapowanie dysku: Kliknij przycisk No (Nie). Na ekranie zostanie wyświetlona lista wszystkich folderów udziałów. Wybierz nazwę udziału, a następnie wybierz literę napędu. Kliknij przycisk Yes (Tak), aby zakończyć przypisywanie litery napędu. Uwaga: Po wykonaniu automatycznego lub ręcznego mapowania napęd sieciowy zachowuje przypisaną literę dysku. 8. Zamknij program WD Discovery. Uwaga: Narzędzie WD Discovery służy tylko do wykonania pierwotnej konfiguracji. Dostęp do napędów pamięci masowej można uzyskiwać w oknie Mój komputer. 9. Kliknij opcję Komputer. Zostanie wyświetlona lista dysków sieciowych. Od tej chwili można już przeciągać i upuszczać pliki w folderach na dysku sieciowym w oknie Komputer lub za pomocą programu Eksplorator Windows. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 17

23 Komputer Macintosh z systemem Leopard 1. Włącz komputer i poczekaj na załadowanie systemu operacyjnego. 2. Otwórz program Finder. 3. W programie Finder kliknij pozycję mybookworld na liście Shared (elementów udostępnionych) (w razie potrzeby kliknij opcję All (Wszystkie), a następnie kliknij dwukrotnie pozycję mybookworld). Uwaga: Udział o nazwie Configuration (Konfiguracja) jest udziałem tylko do odczytu, zawierającym jedynie plik pomocy i stronę logowania. 4. Kliknij dwukrotnie folder udziału Public, a następnie kliknij przycisk OK. W zależności od ustawień preferencji udział może zostać wyświetlony jako ikona dysku udostępnionego na pulpicie. Aby ikona dysku udostępnionego była zawsze wyświetlana na pulpicie, należy utworzyć alias: (a) Kliknij element, którego alias chcesz utworzyć, i przytrzymaj naciśnięty przycisk myszy. (b) Przytrzymując naciśnięte klawisze Cmd i Option, przeciągnij element w miejsce, w którym ma znajdować się alias, i zwolnij przycisk myszy. Wykonanie tej operacji zamiast przeniesienia pierwotnego elementu spowoduje utworzenie jego aliasu w wybranej lokalizacji. Od tej chwili można przeciągać i upuszczać pliki w folderach sieciowych za pomocą programu Finder. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 18

24 Komputer Macintosh z systemem Tiger 1. Włącz komputer i poczekaj na załadowanie systemu operacyjnego. 2. Otwórz program Finder. Kliknij opcję Network (Sieć), a następnie kliknij dwukrotnie ikonę Mybookworld. 3. Wpisz tekst admin w polach Name (Nazwa) i Password (Hasło), a następnie kliknij przycisk Connect (Połącz). 4. Upewnij się, że pozycja shares (udziały) jest zaznaczona na liście Select the volumes to mount (Wybierz woluminy do podłączenia), a następnie kliknij przycisk OK. W zależności od ustawień preferencji udział może zostać wyświetlony jako ikona dysku udostępnionego na pulpicie. Aby ikona dysku udostępnionego była zawsze wyświetlana na pulpicie, należy utworzyć alias: (a) Kliknij element, którego alias chcesz utworzyć, i przytrzymaj naciśnięty przycisk myszy. (b) Przytrzymując naciśnięte klawisze Cmd i Option, przeciągnij element w miejsce, w którym ma znajdować się alias, i zwolnij przycisk myszy. Wykonanie tej operacji zamiast przeniesienia pierwotnego elementu spowoduje utworzenie jego aliasu w wybranej lokalizacji. PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 19

25 5. W programie Finder kliknij pozycję shares (udziały), aby wyświetlić folder Download (Pobieranie) i folder Public (Publiczny). 6. Kliknij dwukrotnie folder Public. Od tej chwili można przeciągać i upuszczać pliki w folderach udostępnionych za pomocą programu Finder. Gratulacje! Napęd My Book World Edition jest już gotowy do użycia i jest dostępny jako litera dysku w oknie Mój komputer (w systemie Windows) lub jako ikona dysku udostępnionego na pulpicie (na komputerach Macintosh). Od tej chwili można przeciągać i upuszczać pliki w między urządzeniem My Book a dowolnym komputerem w sieci lokalnej, który skonfigurowano zgodnie z powyższymi instrukcjami. Niniejszy podręcznik użytkownika zawiera dalsze informacje i instrukcje korzystania z wszystkich pozostałych, podstawowych i zaawansowanych funkcji zarządzania napędem My Book, w tym: Wykonywanie kopii zapasowej komputera (zobacz Wykonywanie kopii zapasowych komputerów w sieci na stronie 22) uzyskiwanie dostępu do napędu My Book z komputera zdalnego (zobacz Usługa dostępu zdalnego MioNet na stronie 34) Odtwarzanie i przesyłanie strumieniowe multimediów (zobacz Odtwarzanie i przesyłanie strumieniowe wideo, muzykii zdjęć na stronie 37) Korzystanie z usługi itunes (zobacz Korzystanie z usługi itunes z napędem My Book World Edition na stronie 45) Podłączanie napędu USB w celu uzyskania dodatkowej pamięci masowej oraz wymiany plików (zobacz Podłączanie dysku twardego USB na stronie 47 i Funkcja Copy Manager na stronie 129) PODSTAWOWA KONFIGURACJA NAPĘDU MY BOOK WORLD EDITION - 20
