Simotec (Framo 80 i system 100 / 120)

Transkrypt

1 Przegląd produktów: Framo Przegląd produktów: Framo Przegląd produktów: System dźwigarów 100/ Przegląd produktów: Podpora rury 13.3 Framo F80: Profil nośny, zasady łączenia elementów 13.4 Framo 80: Konsola i adapter czołowy 13.5 Framo 80: Konsola nośna i uchwyt WBD 13.6 Framo F80: Klamra łącząca i adapter szynowy 13.7 Framo F80: Mocowania ślizgowe 13.8 Framo 80: Punkty stałe 13.9 System dźwigarów 100/120: Konsola nośna i uchwyt WBD C System dźwigarów 100/120: Konsola poprzeczna System dźwigarów 100/120: Zestaw montażowy i adapter czołowy System dźwigarów 100/120: adapter TA i płytka adaptera System dźwigarów 100/120: Konsola skośna Łożyska: Układ łożysk ślizgowych Łożyska: Opcja dostawy i montaż: Łożyska: Montaż na szerokim dźwigarze i prowadzenie nachylenia Łożyska: Zakresy regulacji wysokości Łożyska: Wysokość podparcia: 40 mm i

2 Przegląd produktów: Framo 80 Profil nośny TP F 80 Konsola AK F 80 Konsola nośna TKO F 80 z zatyczką z zatyczką Adapter czołowy STA F 80 Adapter czołowy STA F 80 - E Adapter czołowy STA F 80 - A Uchwyt WBD F 80 Adapter do wspawania Płytka adaptera AP Uchwyt do profilu TPH F 80 Adapter szynowy SA F 80 Klamra szynowa SB F

3 Przegląd produktów: Framo 80 Kątownik prowadzący FW F 80 Element ślizgowy GS F 80 1G Element ślizgowy GS F 80 2G Kątownik do punktu stałego XW F 80 Płytka podstawy GPL F 80 Uchwyt UB F 80 Wkręt kształtowy FLS F 80 Zaślepka F

4 Przegląd produktów: System dźwigarów 100/120 Konsola nośna TKO Konsola poprzeczna QKO Konsola skośna SKO ; ; 120 do obydwu profili Adapter czołowy STA Adapter TA Płytka adaptera AP 100; ; 120 Łącznik kształtowy FV 100/120 Zestaw montażowy P Zaślepka ADK do obydwu profili P2 ; P3 100;

5 Przegląd produktów: Podpora rury Łożysko osadzone LA-HV Łożysko osadzone LC-HV Łożysko osadzone LD-HV Zestaw ślizgowy FS Zestaw ślizgowy FS Z Zestaw do punktu stałego XS 80/120 do 280/300 80/120 do 280/300 Łożysko osadzone LU-H 040 Łożysko ślizgowe FR-H 040 Punkt stały XR-H 040 Łożysko osadzone LK-HV 13.3

6 Framo F80: Profil nośny, zasady łączenia elementów Otwór owalny 11x30 mm jako otwór przejściowy dla wkrętu kształtowego FLS łączącego profil Framo F80 z wewnętrznym profilem adapterowym uchwytu WBD, adaptera czołowego STA. Otwór okręgły 9,1 jako otwór montażowy dla wkrętu kształtowego FLS łączącego profil Framo F80 z zewnętrznymi platformami konsol Framo, adapterów czołowych, adapterów szynowych, prowadnic GS, oraz innych komponentów systemu. Schemat montażu płytki podstawy (np. dla konsoli AK, adaptera STA): Specjalnie zaprojektowany układ otworów zapewnia bezstopniowe przykręcenie i zamknięcie kształtowe. Układ przykręcenia zmienia się w zależności od wybranej pozycji. Wskazówka: a Każde połączenie elementów systemu Framo F80 wymaga użycia 4 wkrętów FLS rozmieszczonych w otworach zgodnie z perforacją profilu. Dzięki asymetrycznej lokalizacji otowrów brzegowych wykluczona została kolizja wkrętów kształtowych użytych do zamocowania poszczególnych elementów konstrukcji. Wkręt kształtowy FLS F 80 Podczas bezwiórowego odkształcenia powstaje pozbawiony luzów gwint M10. Wprowadzenie ząbkowania blokującego stanowi dodatkowe zabezpieczenie. Uwaga! a Moment dokręcenia 60 Nm! 13.4

7 Framo 80: Konsola i adapter czołowy Uchwyt WBD F 80 Profil nośny F 80 Konsola AK F 80 Konsola AK F 80 (zaślepka w zestawie) do bezpośredniego montażu na profilu nośnym F 80 za pomocą 4 wkrętów kształtowych F 80. Układ otworów w płytce podstawy umożliwia bezstopniowe dopasowanie wysokości do profilu nośnego F 80. Idealny element prefabrykowany na wsporniki do 800 mm. Konsola AK F 80 E Na końcu profilu konsola AK F 80 E umożliwia równe zakończenie. Wskazówka: a Mocując na końcu profilu adapter czołowy STA F80 uzyskamy poprzecznicę! Adapter czołowy STA F80 Do tworzenia poprzecznic, tzn. dwustronnych mocowań. Typ STA F 80 Typ STA F 80 - E Adapter czołowy STA F 80 - A do bezpośredniego skręcania szyn kotwowych. Pod wpływem obciążenia strona, do której zostały przymocowane wkręty powinna wywierać nacisk na profil pionowy. Otwory na M

8 Framo 80: Konsola nośna i uchwyt WBD Konsola nośna TKO F 80 jako prefabrykowany element służący do tworzenia wsporników, oraz innych zastosowań. Różne możliwości montażu płytki podstawy (220 x 220) Zestaw montażowy P2 Konsola nośna TKO F 80 u do istniejącej konstrukcji stalowej przy szerokości półki do 120mm, za pomocą zestawu montażowego P2 zamykanego siłowo (moment dokręcający 85 Nm) u do dźwigarów Simotec 100/120 za pomocą łącznika kształtowego FV 100/120 u do betonu za pomocą 4 kotew na duże obciążenia M12. u do szyny kotwowej za pomocą 2 śrub hakowych dopasowanych do szyny. Uwaga! a Łączenie wykonać na końcu profilu, jak najbliżej platformy mocującej. WBD F 80 - T z zmiennym ośmiokątnym zamocowaniem dla poprzecznic, dzięki czemu łożyska rur mogą być zamocowane na styku profilu i platformy mosującej. Różne rodzaje platform mocujących do zamocowania na półce dźwigara (o szer. do 300mm), lub do kotew do dużych obciążeń przy konieczności zachowania dużej odległości. Wskazówka: a Każde połączenie profilowe za pomocą 4 śrub kształtowych F 80; po 2 x 2 naprzeciwko siebie. Po włożeniu do otworu podłużnego zostaną one przykręcone w adapterze. 13.6

9 Framo F80: Klamra łącząca i adapter szynowy SB F przy wysokości półki do maks. 16mm. Klamra nośna SB F 80 do bezpośredniego mocowania do stalowych dźwigarów o dowolnej szerokości, gdzie wysokość półki wynosi max do 40mm. Dostawa zawiera wszystkie niezbędne elementy łączące. SB F przy wysokości półki do maks. 40mm. Wskazówka: a Klamry szynowe są używane zawsze parami. Przy klamrach SB F80-16 minimalny występ poza koniec dźwigara wynosi 50mm. Przy klamrach SB F80-40 minimalny występ poza koniec dźwigara wynosi 50mm. Adapter szynowy SA F 80 Montaż na szynie: Wszystkie niezbędne elementy łączące CC są premontowane i zatrzaskują się po naciśnięciu na łeb śruby automatycznie w szczelinie szyny. Dzięki temu niezwykle proste jest przejście na szyny montażowe 41/41/2,5, lub szyny podwójne 41/41/2,5 D, a tym samym inne produkty systemu Siconnect. 13.7

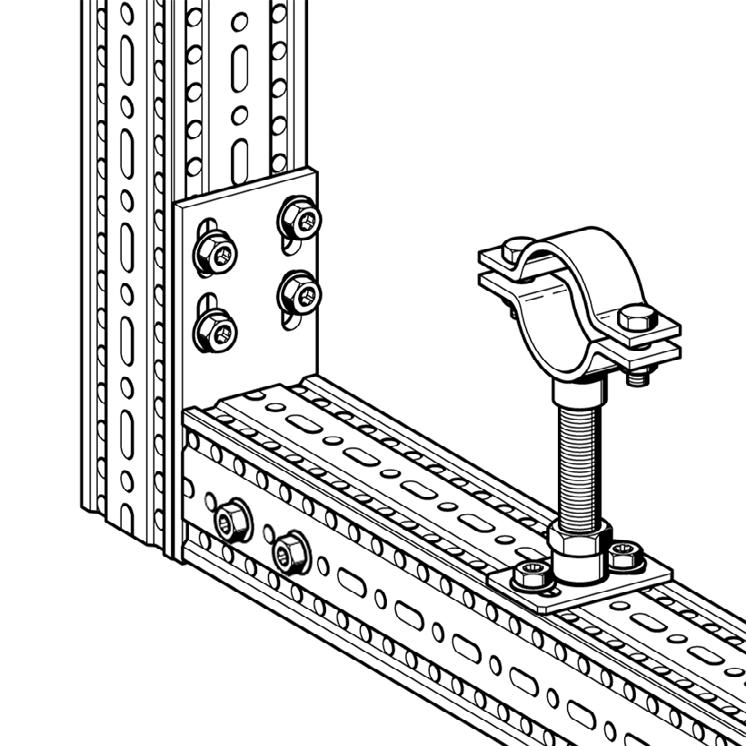

10 Framo F80: Mocowania ślizgowe Kątownik prowadzący FW F 80 umożliwia zastosowanie łożyska osadzonego Simotec jako łożyska ślizgowego Element ślizgowy GS F 80 1G (z płytką ślizgową), Element ślizgowy GS F 80 2G (ze ślizgaczem z listwami prowadzącymi i saniami) do bezpośredniego montażu na profilu F 80. Obejma rurowa Stabil I może być mocowana za pomocą rury gwintowanej Sikla G1/2 bezpośrednio w mufie przyłączeniowej. Blokowanie za pomocą nakrętki kontrującej. 1/2" M16/M10 Typ GS F 80 1G Typ GS F 80 2G 2 Mocowanie UB F 80 dla uchwytu pałąkowego Wskazówka: a Uchwyty pałąkowe zaleca się stosować jako łożyska ślizgowe! 1/2" - 3" jako kątownik z otworami podłużnymi (1 szt.) Typ UB F 80 1/2" - 1 1/2" (1 szt.) na M10 Typ UB F 80 2" - 3" (1 szt.) na M12 4" - 6" jako zestaw (2 kątowniki) Typ UB F 80 4" - 6" (1 zestaw) na M

11 Framo 80: Punkty stałe Kątownik do punktu stałego XW F 80 Wskazówka: a W celu wykonania punktu stałego należy usunąć płytkę ślizgową. Punkty stałe systemu Simotec montowane są do profilu nośnego TP F80 za pomocą 4 wkrętów kształtowych. Pręty i nakrętki wchodzą w skład zestawu. Kątownik do punktu stałego XW F 80 Płytka podstawy GPL F 80 Uchwyt profilu nośnego TPH F 80 - mocowanie do korpusu budynku Płytka podstawy GPL F 80 Płytka podstawy GPL F80 mocowana jest do profilu nośnego F80 za pomocą poprzecznie względem siebie wprowadzanych wkrętów kształtowych FLS Mufa przyłączeniowa umożliwia bezpośrednie połączenie obejmy Stabil I z rurą gwintowaną Sikla G 1/2. Blokowanie za pomocą nakrętki kontrującej. Uwaga! a Należy przestrzegać dopuszczalnego obciążenia rury gwintowanej. Przyłącze 1/2", M16, M12, M

12 System dźwigarów 100/120: Konsola nośna i uchwyt WBD C Konsola nośna pozioma: Mocowanie poprzez 4 kotwy M12 do dużych obciążeń. Uwaga! a Dobór kotew w zależności od obciążenia. Łożysko ślizgowe na poziomym dźwigarze. 85 Nm Moment dokręcenia Konsola nośna pionowa: Mocowanie poprzez 4 kotwy M12 do dużych obciążeń. M12x35 M12x80 Łącznik kształtowy FV 100/120: Służy do połączenia konsoli nośnej TKO, lub adaptera czołowego STA do drugiej konsoli nośnej TKO za pomocą 2 śrub M12/35, 4śrub M12/45 z podkładkami i nakrętkami. M12x45 50 Nm Moment dokręcenia Łącznik kształtowy FV 100/120 Uchwyt WBD C Uwaga! a Połączenia śrubowe są niezbędne gdy nie są dozwolone połączenia zaciskowe. Przejście na system montażowy Sikla Siconnect: Uchwyt WBD C umożliwia połączenie szyny montażowej z pionową konsolą TKO, np. za pomocą zestawu montażowego P2. Łożysko osadzone z regulacją wysokości na poziomym dźwigarze

13 System dźwigarów 100/120: Konsola poprzeczna Konsola poprzeczna QKO: Prefabrykowany element umożliwiający montaż konstrukcji jednoramiennie wysuniętych. Mocowanie do betonu, lub na dźwigarach nośnych. Typ QKO Typ QKO... q umożliwia mocowanie wspornika w obróconej płaszczyźnie, co jest trudne do wykonania za pomocą innych elementów łączących. Typ QKO... q 13.11

14 System dźwigarów 100/120: Zestaw montażowy i adapter czołowy Wąski brzeg łapy mocującej musi leżeć na półce dźwigara. Zestaw montażowy P2. Wszystkie niezbędne elementy do połączenia konsoli TKO z profilem nośnym są dostarczane w komplecie jako zestaw montażowy P2. Uwaga! a Moment dokręcenia dla dostarczonych śrub z łbem sześciokątnym M12 = 85 Nm. Adapter czołowy STA: Mocowanie ścienne 4 kotew na duże obciążenia M12. Połączenie z poziomą konsolą TKO za pomocą osprzętu adaptera czołowego STA. Konsola nośna TKO: Połączenie konsoli pionowej z poziomą TKO za pomocą zestawu montażowego P2. Punkt stały na poziomej konsoli nośnej

15 System dźwigarów 100/120: adapter TA i płytka adaptera Adapter TA: Zamocowanie w pozycji pionowej lub poziomej adaptery TA umożliwiają na różnej szerokości zamocowanie jednego lub kilku łożysk rurowych. Przed dokręceniem połączenia (elementy łączące w zestawie) można przeprowadzić łatwą regulację wysokości na otworach podłużnych. Płytka adaptera AP: Umożliwia mocowanie konsoli nośnej TKO do stopy dźwigara > 120 mm, jak również mocowanie do korpusu budowlanego za pomocą kotew przy odpowiednim rozstawie osi. Widok od tyłu Przebieg montażu: 1. Połączyć płytkę adaptera z platformą mocującą za pomocą (dołączonych do zestawu) wkrętów i nakrętek. 2. a. Mocowanie do korpusu budowlanego za pomocą 4 kotew M12 ewent. M16 2. b. Mocowanie do dźwigarów stalowych za pomocą kompletu montażowego P2 ewent. od typu AP 161/ 200 za pomocą kompletu P

16 Simotec (Framo 80 i system 100 / 120) System dźwigarów 100/120: Konsola skośna Konsola skośna SKO: Do podparcia wsporników konstrukcji ramowej pod kątem 30 lub 60. Możliwe również użycie z boku Płytki podstawy 220 x 220 na końcach konsoli skośnej umożliwiają w szczególności zamknięte kształtowo mocowanie do konsoli TKO 100 lub TKO 120 za pomocą łączników kształtowych FV 100/120.

17 Łożyska: Układ łożysk ślizgowych Zalecane odległości maksymalne między łożyskami ślizgowymi wg EN , załącznik C muszą być zachowane. F L F! X L Kompensator osiowy Łożysko ślizgowe F Łożysko osadzone L Punkt stały X Przykładowy montaż rur: Do mocowania rur wykorzystywane są - 1 punkt stały(x) - 2 łożyska osadzone (L) - 2 łożysko ślizgowe (F) Do wyrównania wydłużeń rury wskutek zmian temperatury służy kompensator osiowy. Bezpośrednio przed i za nim wymagane są łożyska ślizgowe (F!). Patrz też wskazówki do montażu dołączone przez producenta kompensatora

18 Łożyska: Opcja dostawy i montaż: Łożysko osadzone Opcja dostawy: poprzez połączenie łożyska bazowego (osadzonego) z zestawem ślizgowym FS lub zestawem do punktu stałego XS powstaje łożysko ślizgowe lub łożysko punktu stałego. Układ do wyboru Uwaga! a W zależności od szerokości stopy dźwigara należy wybrać z zestawu ślizgowego FS lub zestawu punktu stałego XS odpowiedni typ. z zestawem ślizgowym FS tworzy łożysko ślizgowe z zestawem do punktu stałego XS tworzy mocowanie stałe Maks. długość ślizgu = L - B L = długość płytki podstawy B = szerokość stopy dźwigara Montaż haków mocujących przy łożyskach ślizgowych: W celu zapewnienia ślizgu płytki podstawy po dźwigarze, wszystkie 4 haki mocujące należy zamontować tak, aby znajdowały się w odległości 2 mm od płytki podstawy. Siła tarcia na łożyskach osadzonych i ślizgowych: Współczynnik tarcia statycznego µ 0 zależy od rodzaju powierzchni tarcia. Odległość 2 mm Dla łożysk Simotec z płytkami podstawy z PA na ocynkowanym ogniowo dźwigarze Simotec µ 0 = 0,2. Odległość 2 mm 13.16

19 Łożyska: Montaż na szerokim dźwigarze i prowadzenie nachylenia Haki mocujące za mostkiem poprzecznym Haki mocujące Zabezpieczenie przed podniesieniem łozyska - od szerokości dźwigara 280mm Szerokie dźwigary: Podczas montażu punktów stałych na szerokich dźwigarach ze stopami o szerokości od 200 mm, przednie haki mocujące są montowane za mostkiem poprzecznym poza płytką podstawy. W ten sposób, w przypadku dźwigarów ze stopą o szerokości 220 mm, zabezpieczenia przed podniesieniem znajdujących się z drugiej strony haków mocujących mogą znajdować się jeszcze nad płytką podstawy. W przypadku dźwigarów ze stopą o szerokości od 280 mm dodatkowo z obu stron nad końcem płytki podstawy montowane jest centralne zabezpieczenie przed podniesieniem. Montaż z lekkim nachyleniem rury Zamontować punkt stały tak, aby mostek poprzeczny dolnej części znajdował się po stronie nachylenia. Maks. nachylenie 2% Mostek poprzeczny 13.17

20 Łożyska: Zakresy regulacji wysokości Łożysko HV: Łożyska te umożliwiają regulację wysokości zaczynając od 3 wysokości bazowych. Wysokość H jest zawsze mierzona od górnej krawędzi dźwigara do dolnej krawędzi przewodu rurowego. Zakresy regulacji HV 090: 88, ,5 mm HV 150: ,5 mm (rys.) HV 200: ,5 mm H min = 116 mm H max = 168,5 mm H = 150 mm (fabryczne ustawienie w chwili dostawy) 13.18

21 Łożyska: Wysokość podparcia: 40 mm Łożysko osadzone LU - H 040 Łożysko ślizgowe FR - H 040: Od DN 200 należy najpierw skręcić ze sobą modułowo odpowiednie podpory PA za pomocą śruby z łbem sześciokątnym M12x30 i nakrętki sześciokątnej. Powstały blok podporowy i szynę U zamontować na dźwigarze za pomocą połączeń mocujących należących do tego samego zestawu. Po montażu przewodu rurowego uchwyt prętowy jest przykręcony na stałe w szynie U. Rura podczas zmiany długości ślizga się po bloku podporowym PA, który jest o 2 mm wyższy od znajdującej się przed nim szyny U
