Element ślizgowy GL 37

Wielkość: px
Rozpocząć pokaz od strony:

Download "Element ślizgowy GL 37"

Transkrypt

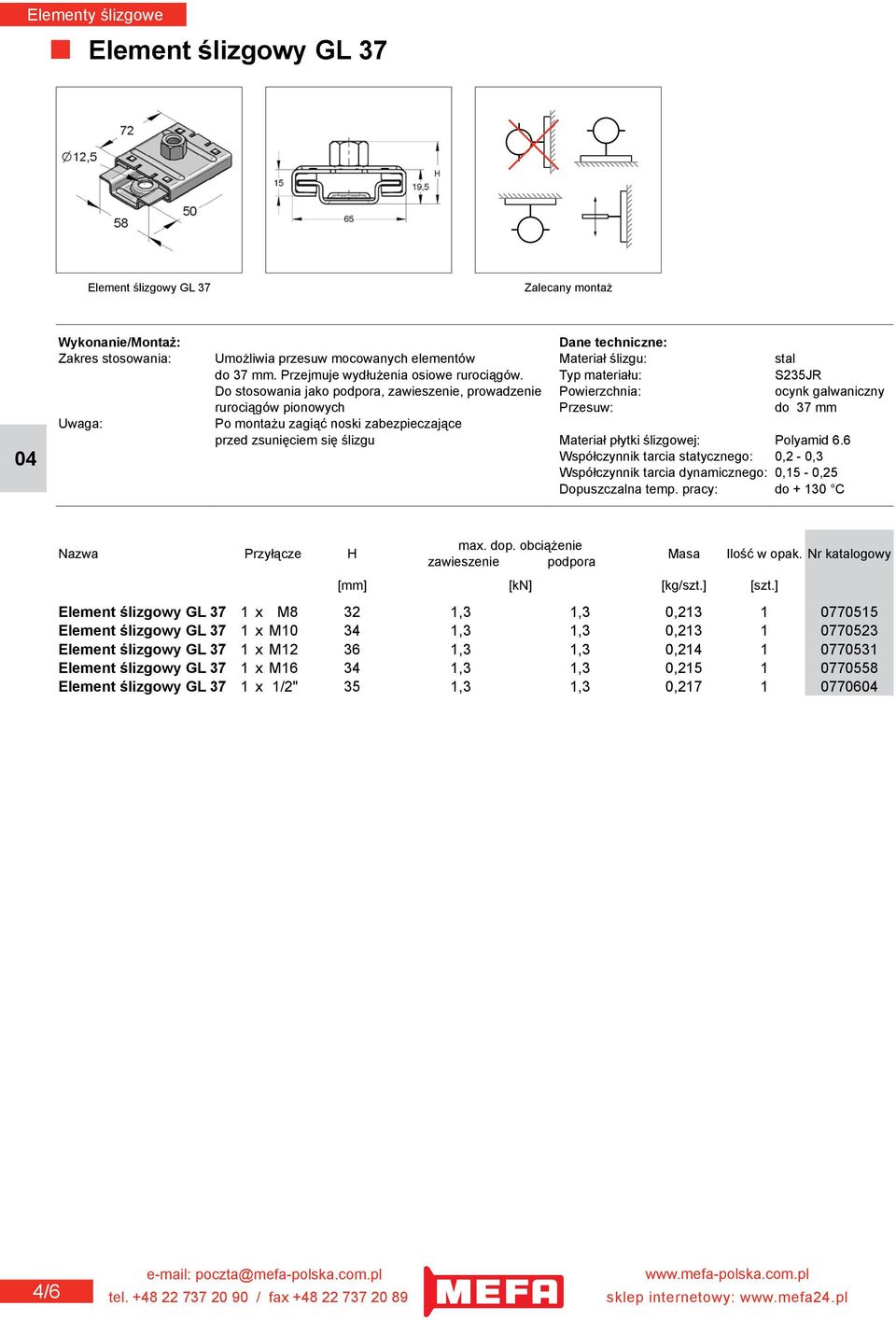

1 Element ślizgowy GL 37 Element ślizgowy GL 37 Zakres stosowania: Umożliwia przesuw mocowanych elementów Materiał ślizgu: stal do 37 mm. Przejmuje wydłużenia osiowe rurociągów. Typ materiału: S235JR Do stosowania jako podpora, zawieszenie, prowadzenie Powierzchnia: ocynk galwaniczny rurociągów pionowych Przesuw: do 37 mm przed zsunięciem się ślizgu Materiał płytki ślizgowej: Polyamid 6.6 Nazwa Przyłącze H max. dop. obciążenie zawieszenie podpora Masa [mm] [kn] [kg/szt.] [szt.] Ilość w opak. Nr katalogowy Element ślizgowy GL 37 1 x M8 32 1,3 1,3 0, Element ślizgowy GL 37 1 x M ,3 1,3 0, Element ślizgowy GL 37 1 x M ,3 1,3 0, Element ślizgowy GL 37 1 x M ,3 1,3 0, Element ślizgowy GL 37 1 x 1/2" 35 1,3 1,3 0, /6

2 Ślizg szynowy dwuosiowy GL 37 Elementy ślizgowe Ślizg szynowy dwuosiowy GL 37 Dla szyn typu: C-Profil 45 i 60 mm Materiał: stal Zakres stosowania: Umożliwia przesuw mocowanych rurociągów Typ materiału: S235JR w kierunku wzdłużnym i poprzecznym do osi. Powierzchnia: ocynk galwaniczny Dla podparć, zawieszeń rurociągów poziomych, Przesuw osiowy do 37 mm prowadzenia rurociągów pionowych Przesuw promieniowy max. długość szyny Jednostka montażu: składa się z elementu ślizgowego GL 37 i ślizgu (poprzeczny): profilowej szynowego 45k wstępnie zmontowanych (bez szyny profilowej) Materiał płytki ślizgowej: Polyamid 6.6 przed zsunięciem się ślizgu. Nazwa max. dop. obciążenie Masa Ilość Nr katalogowy zawieszenie podpora w opak. [kn] [kn] [kg/szt.] [szt.] Ślizg szynowy dwuosiowy GL 37 M8 1,3 1,3 0, Ślizg szynowy dwuosiowy GL 37 M10 1,3 1,3 0, Ślizg szynowy dwuosiowy GL 37 M12 1,3 1,3 0, Ślizg szynowy dwuosiowy GL 37 M16 1,3 1,3 0, Ślizg szynowy dwuosiowy GL 37 Mufa 1/2 1,3 1,3 0, /7

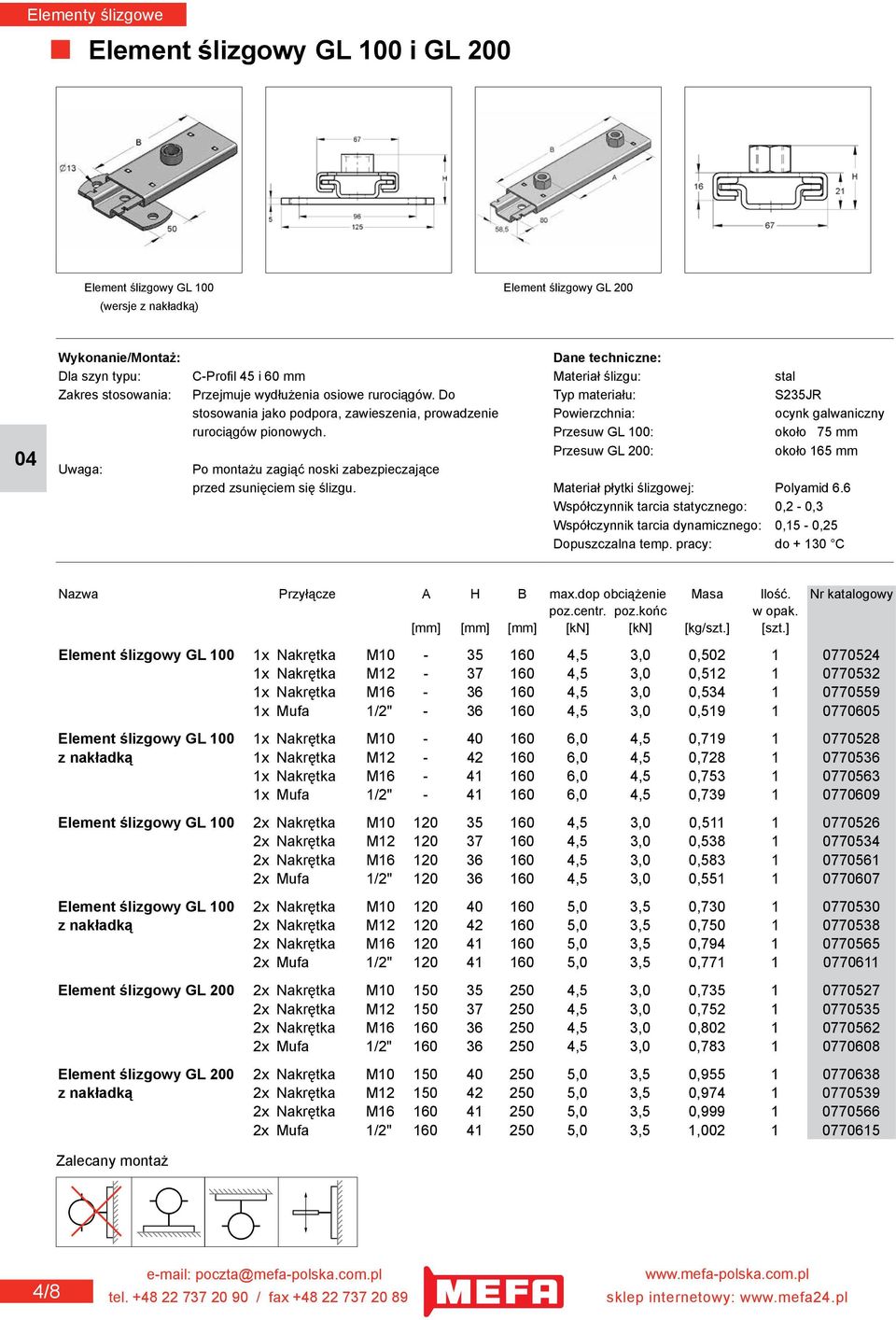

3 Element ślizgowy GL 100 i GL 200 Element ślizgowy GL 100 (wersje z nakładką) Element ślizgowy GL 200 Dla szyn typu: C-Profil 45 i 60 mm Materiał ślizgu: stal Zakres stosowania: Przejmuje wydłużenia osiowe rurociągów. Do Typ materiału: S235JR stosowania jako podpora, zawieszenia, prowadzenie Powierzchnia: ocynk galwaniczny rurociągów pionowych. Przesuw GL 100: około 75 mm Przesuw GL 200: około 165 mm przed zsunięciem się ślizgu. Materiał płytki ślizgowej: Polyamid 6.6 Nazwa Przyłącze A H B max.dop obciążenie Masa Ilość. Nr katalogowy poz.centr. poz.końc w opak. [mm] [mm] [mm] [kn] [kn] [kg/szt.] [szt.] Element ślizgowy GL 100 1x Nakrętka M ,5 3,0 0, x Nakrętka M ,5 3,0 0, x Nakrętka M ,5 3,0 0, x Mufa 1/2" ,5 3,0 0, Element ślizgowy GL 100 1x Nakrętka M ,0 4,5 0, z nakładką 1x Nakrętka M ,0 4,5 0, x Nakrętka M ,0 4,5 0, x Mufa 1/2" ,0 4,5 0, Element ślizgowy GL 100 2x Nakrętka M ,5 3,0 0, x Nakrętka M ,5 3,0 0, x Nakrętka M ,5 3,0 0, x Mufa 1/2" ,5 3,0 0, Element ślizgowy GL 100 2x Nakrętka M ,0 3,5 0, z nakładką 2x Nakrętka M ,0 3,5 0, x Nakrętka M ,0 3,5 0, x Mufa 1/2" ,0 3,5 0, Element ślizgowy GL 200 2x Nakrętka M ,5 3,0 0, x Nakrętka M ,5 3,0 0, x Nakrętka M ,5 3,0 0, x Mufa 1/2" ,5 3,0 0, Element ślizgowy GL 200 2x Nakrętka M ,0 3,5 0, z nakładką 2x Nakrętka M ,0 3,5 0, x Nakrętka M ,0 3,5 0, x Mufa 1/2" ,0 3,5 1, /8

4 Ślizg szynowy dwuosiowy GL 100 i GL 200 Elementy ślizgowe Ślizg dwuosiowy Ślizg dwuosiowy z nakładką Dla szyn typu: C-Profil 45 i 60 mm Materiał: stal Zakres stosowania: Umożliwia przesuw mocowanych rurociągów Typ materiału: S235JR w kierunku wzdłużnym i poprzecznym do osi. Powierzchnia: ocynk galwaniczny Dla podparć, zawieszeń rurociągów poziomych, Przesuw osiowy GL 100 około 75 mm prowadzenia rurociągów pionowych. Przesuw osiowy GL 200 około 165 mm Jednostka montażu: Ślizg GL 100 lub GL 200 zintegrowany z elementem ślizgowym szynowym (bez szyny profilowej) Materiał płytki ślizgowej: Polyamid 6.6 przed zsunięciem się ślizgu Nazwa Przyłącze h max.dop.obciążenie Masa Ilość Nr.Katalogowy poz.centr poz.końc. [mm] [kn] [kn] [kg/szt [szt] Ślizg szynowy dwuosiowy GL 100 1x Mutter M ,0 2,0 0, x Mutter M ,0 2,0 0, x Mutter M ,0 2,0 0, x Muffe 1/2" 43 2,0 2,0 0, Ślizg szynowy dwuosiowy GL 100 m 1x Mutter M ,0 4,0 1, z nakładką 1x Mutter M ,0 4,0 1, x Mutter M ,0 4,0 1, x Muffe 1/2" 48 4,0 4,0 1, Ślizg szynowy dwuosiowy GL 100 2x Mutter M ,0 2,0 0, x Mutter M ,0 2,0 0, x Mutter M ,0 2,0 0, x Muffe 1/2" 43 2,0 2,0 0, Ślizg szynowy dwuosiowy GL 100 2x Mutter M ,0 3,5 1, z nakładką 2x Mutter M ,0 3,5 1, x Mutter M ,0 3,5 1, x Muffe 1/2" 48 4,0 3,5 1, Ślizg szynowy dwuosiowy GL 200 2x Mutter M ,0 2,0 0, x Mutter M ,0 2,0 0, x Mutter M ,0 2,0 0, x Muffe 1/2" 43 2,0 2,0 0, Ślizg szynowy dwuosiowy GL 200 2x Mutter M ,0 3,5 1, z nakładką 2x Mutter M ,0 3,5 1, x Mutter M ,0 3,5 1, x Muffe 1/2" 48 4,0 3,5 1, /9

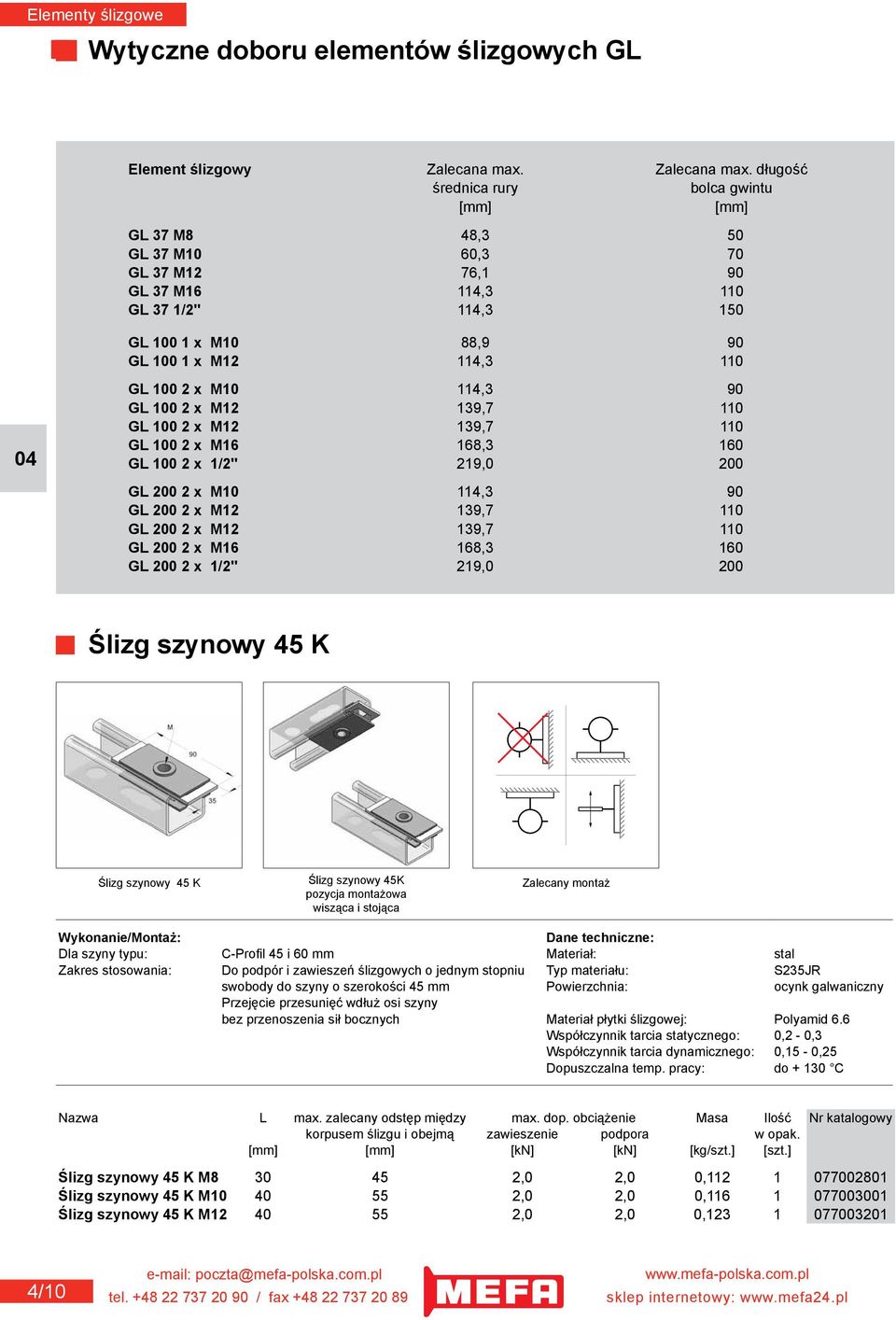

5 Wytyczne doboru elementów ślizgowych GL Element ślizgowy Zalecana max. Zalecana max. długość średnica rury bolca gwintu [mm] [mm] GL 37 M8 48,3 50 GL 37 M10 60,3 70 GL 37 M12 76,1 90 GL 37 M16 114,3 110 GL 37 1/2" 114,3 150 GL x M10 88,9 90 GL x M12 114,3 110 GL x M10 114,3 90 GL x M12 139,7 110 GL x M12 139,7 110 GL x M16 168,3 160 GL x 1/2" 219,0 200 GL x M10 114,3 90 GL x M12 139,7 110 GL x M12 139,7 110 GL x M16 168,3 160 GL x 1/2" 219,0 200 Ślizg szynowy 45 K Ślizg szynowy 45 K Ślizg szynowy 45K pozycja montażowa wisząca i stojąca Dla szyny typu: C-Profil 45 i 60 mm Materiał: stal Zakres stosowania: Do podpór i zawieszeń ślizgowych o jednym stopniu Typ materiału: S235JR swobody do szyny o szerokości 45 mm Powierzchnia: ocynk galwaniczny Przejęcie przesunięć wdłuż osi szyny bez przenoszenia sił bocznych Materiał płytki ślizgowej: Polyamid 6.6 Nazwa L max. zalecany odstęp między max. dop. obciążenie Masa Ilość Nr katalogowy korpusem ślizgu i obejmą zawieszenie podpora w opak. [mm] [mm] [kn] [kn] [kg/szt.] [szt.] Ślizg szynowy 45 K M ,0 2,0 0, Ślizg szynowy 45 K M ,0 2,0 0, Ślizg szynowy 45 K M ,0 2,0 0, /10
