Zestaw produktów służących do kontroli ruchów i naprężeń w rurociągach, takich jak:

Wielkość: px

Rozpocząć pokaz od strony:

Download "Zestaw produktów służących do kontroli ruchów i naprężeń w rurociągach, takich jak:"

Marian Niemiec
5 lat temu
Przeglądów:

108 Zestaw produktów służących do kontroli ruchów i

centralnego ogrzewania instalacje chłodnicze

Punkt stały może także być zastosowany do przejmowania

1 108 Zestaw produktów służących do kontroli ruchów i naprężeń w rurociągach, takich jak: rurociągi do centralnego ogrzewania instalacje chłodnicze instalacje przemysłowe narażone na zmiany temperatury Punkt stały może także być zastosowany do przejmowania obciążeń od rurociągów umieszczonych w pionowych kanałach instalacyjnych. Obejmy do punktu stałego FFPS str.111 Elementy przesuwne GL, GLL str.113 System Metal roof Grid PDH str.118

2 109 System Metal roof Grid FFPK str.111 GPS, GPL, GPR str.112 G, GS str.112 SBS str.114 FSC 1 str.115 GLK str.116 SB str.117

110 Diagram rozszerzania materiałów stosowanych w rurociągach Metale i tworzywa sztuczne kurczą się w zimnym otoczeniu, a rozszerzają się pod wpływem ciepła.

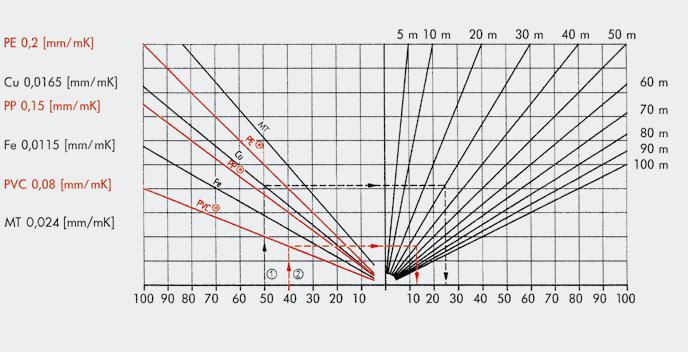

3 110 Diagram rozszerzania materiałów stosowanych w rurociągach Metale i tworzywa sztuczne kurczą się w zimnym otoczeniu, a rozszerzają się pod wpływem ciepła. Na te zjawiska fizyczne trzeba zwrócić szczególną uwagę, ponieważ poprzez oddziaływania termostatów, rurociągi grzewcze ulegają ciągłym zmianom termicznym. Naprężeń można uniknąć, jeśli stosuje się odpowiednie mocowania rurociągów takie, które możliwiają przesuwanie się lub wahanie. System Metal roof Grid Przykład: Rura miedziana, Cu długość odcinka 30m Różnica temperatur ΔT = 50 K Przyrost długości ΔL = 24,75 mm Rura PCW, długość odcinka 40m Różnica temperatur ΔT = 40 K Przyrost długości ΔL = 128 mm (wartość z tabelki x 10) L L T α Wzór na przyrost długości L = L T α [mm] [m] [K] [mm/m K] Różnica temperatur D T [K] Uwaga: W przypadku rur z tworzywa (PE, PP, PCW) odczytaną wartość z diagramu należy pomnożyć przez współczynnik 10. = Zmiana długości = Długość rurociągu/odcinka = Różnica temperatur = Współczynnik rozszerzalności cieplnej Przyrost długości L [mm]

111 Obejma punktu stałego FFPS i konsola FFPK FFPS FFPK Materiał Stal DD11 (materiał 1.

przemieszczeniu się rur względem budynku oraz wymusza rozszerzanie we właściwym kierunku. System modularny, który można rozbudować w zależności od obciążenia.

Obejmy i wsporniki wyposażone są we wszystkie niezbędne śruby i podkładki oraz związane obręczą, która zapobiega zgubieniu.

4 111 Obejma punktu stałego FFPS i konsola FFPK FFPS FFPK Materiał Stal DD11 (materiał ) wg DIN EN Ocynk Ocynk galwaniczny, 5 µm Grid Metal roof Obejma punktu stałego zapobiega niepożądanemu. przemieszczeniu się rur względem budynku oraz wymusza rozszerzanie we właściwym kierunku. System modularny, który można rozbudować w zależności od obciążenia. Możliwe są duże obciążenia. Mocowanie umożliwia odpowiednią regulację wysokości i nachylenia. Obejmy i wsporniki wyposażone są we wszystkie niezbędne śruby i podkładki oraz związane obręczą, która zapobiega zgubieniu. H S System D FFPS Ø FFPK b B Nr art. ID Ilość w opakowaniu Rozmiar nominalny Szerokość B 6 Śruba x 58 szt.. [inch] [mm] FFPS FFPS M 12 FFPS 2 1/ /2 156 M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPK FFPK

112 Obejma punktu stałego FFPS i konsola FFPK

5 112 Obejma punktu stałego FFPS i konsola FFPK obciążenia F r F r F r Fa F a Fa F r F a F l Grid Metal roof System Obejma1 Dop. obciążenie osiowe F a = 8000 N radialne F r = 4660 N Obejma2 Dop. obciążenie osiowe F a = N radialne F r = 9320 N Obejma3 Dop. obciążenie osiowe F a = N radialne F r = N FFPK Dop. obciążenie radialne F r = N lateralne F l = N Płytka montażowa GPL / GPS / GPR GPL, GPS GPR Opis produktu na stronie 132 Pręt nagwintowany G / GS G GS Opis produktu na stronie 134

113 Mocowanie ślizgowe GL GLL 3/4 GL 3/4 Materiał Stal S235 JR wg DIN EN 10025 (ozn. materiału nr 1.0037) Ocynk Ocynk galwaniczny, 13 µm Materiał listew Poliamid 6.6 Współczynnik tarcia 0.27 0.

Niemożliwe całkowite wysunięcie, bezpieczne podwójne zamocowanie. Długi przesuw. Grid Metal roof 13 mm 250 mm 200 mm 3/4" max. 36 mm 3/4" Nr art. Ilość w opakowaniu szt.

6 113 Mocowanie ślizgowe GL GLL 3/4 GL 3/4 Materiał Stal S235 JR wg DIN EN (ozn. materiału nr ) Ocynk Ocynk galwaniczny, 13 µm Materiał listew Poliamid 6.6 Współczynnik tarcia Współczynnik poślizgu Odporność termiczna do +130 Element poślizgowy, maksymalna długość przesuwu 165 mm, służy do kompensowania osiowych ruchów rurociągów. Mała wysokość. Niemożliwe całkowite wysunięcie, bezpieczne podwójne zamocowanie. Długi przesuw. Grid Metal roof 13 mm 250 mm 200 mm 3/4" max. 36 mm 3/4" Nr art. Ilość w opakowaniu szt.. GLL 3/ GL 3/ System obciążenia Max zalecana Max zalecana (wiszącego) (stojącego) Max zalecana długość Max zalecana średnica rury [mm] GLL 3/ up to DN 200 GL 3/ up to DN 200

114 Uchwyt saneczkowy SBS SBS SBS 12/16 Materiał Stal DD11 (ozn. materiału nr 1.0332) wg.

18 Odporność termiczna 40 C +100 C Grid Niemożliwe całkowite wysunięcie. Bezpieczne podwójne zamocowanie. Mała wysokość.

Ilość w długość opakowaniu złączki 17 13 104 94 13 60 8 105 średnica rury 260 210 17 13 50 50 Gwint Przesuw szt.

7 114 Uchwyt saneczkowy SBS SBS SBS 12/16 Materiał Stal DD11 (ozn. materiału nr ) wg. DIN EN / PA GF 20 Ocynk Ocynk galwaniczny, 6-8 µm Współczynnik tarcia Współczynnik poślizgu Odporność termiczna 40 C +100 C Grid Niemożliwe całkowite wysunięcie. Bezpieczne podwójne zamocowanie. Mała wysokość. MONTAŻ Metal roof System 180 M 11x13 W M SBS SBS 12/16 Nr art. Ilość w długość opakowaniu złączki średnica rury Gwint Przesuw szt.. [mm] [mm] [mm] SBS M up to DN 80 M 8 60 SBS M up to DN 80 M SBS 12/ / M W Obciążenia (wiszącego) (stojącego) SBS M SBS M SBS 12/

115 Uchwyt saneczkowy FSC1 FSC1 Materiał Stal DD 11wg DIN EN 10111 (ozn. materiału nr 1.

kompensowania osiowych ruchów rurociągów. MONTAŻ Porada montażowa Odgięcie 4 nakładek w płytce zapobiega wysunięciu.

8 115 Uchwyt saneczkowy FSC1 FSC1 Materiał Stal DD 11wg DIN EN (ozn. materiału nr ) Ocynk Ocynk galwaniczny, 6-8 µm Odporność termiczna 30 C +120 C Grid Metal roof System Element poślizgowy, maksymalna długość przesuwu 100 mm, służy do kompensowania osiowych ruchów rurociągów. MONTAŻ Porada montażowa Odgięcie 4 nakładek w płytce zapobiega wysunięciu. PARAMETRY techniczne ø 12,5 mm FCS1 160 mm Obciążenia (wiszącego) (stojącego) FSC mm 109 mm 12,5 29 mm 66 mm 21 mm Nr art. Ilość w opakowaniu długość złączki średnica rury Przesuw szt.. [mm] [mm] FCS do DN ,5 Ø 12,5 20 W

116 Ślizg GLK GLK 27 GLK 38 Materiał PA 6 GF 25 Współczynnik tarcia 0.25 0.30 Współczynnik poślizgu 0.16 0.

9 116 Ślizg GLK GLK 27 GLK 38 Materiał PA 6 GF 25 Współczynnik tarcia Współczynnik poślizgu Odporność termiczna 40 C +120 C Grid System Metal roof Element poślizgowy służący do kompensowania podłużnych ruchów rurociągów. Możliwe kompensowanie podłużnych i radialnych. odkształceń rurociągów przy zastosowaniu dwóch elementów. Długi odcinek przesuwu. MONTAŻ Porada montażowa Pręt nagwintowany musi być skręcony z elementem ślizgowym. Długość pręta nagwintowanego skręconego z obejmą nie może przekraczać 70 mm (M8) i 100 mm (M10). obciążenia 60 GLK 27 M8 Nr art. Ilość w opak. 150 M10 Do profilu Gwint długość złączki A GLK 38 średnica rury szt.. [mm] GLK / /30 M8 70 do DN 50 GLK / / /120 M do DN 80 (wiszącego) (stojącego) GLK GLK

10 117 Wieszak przesuwny SB SB Materiał Stal DD11 (ozn. materiału nr 10332) wg. DIN EN Ocynk Ocynk galwaniczny, 6-8 µm System Grid Metal roof Element poślizgowy służący do kompensowania podłużnych ruchów rurociągów. Bezpieczne i zarazem swobodne przesuwanie. Możliwe kompensowanie osiowych odkształceń rurociągów. MONTAŻ Porada montażowa Należy zastosować element przesuwny odpowiedni do oczekiwanych odkształceń rurociągu, tak aby przesuwanie nie było utrudnione. D obciążenia wartość obciążenia (wiszącego) W SB M SB M H D Nr art. Ilość w opakowaniu Gwint Przesuw Wysokość szt.. [mm] [mm] SB M M SB M M A

11 118 Wieszak wahadłowy PDH / PDH K PDH Materiał Stal DD11 (ozn. materiału nr 10332) wg. DIN EN Ocynk Ocynk galwaniczny, 6-8 µm Grid Pojedynczy element mocujący z możliwością wahania, służący do kompensowania podłużnych ruchów rurociągów. Swoboda obrotu 360. Maksymalne wahanie odpowiada 12. Dobra regulacja wysokości. Wysoka nośność. MONTAŻ Porada montażowa Przy przesuwających się rurach wieszaki należy zastosować podwójnie. Zabezpieczyć pręt gwintowany przed wypadnięciem. Metal roof System M M L Nr art. Ilość w Gwint (wewn/zewn) Długość Regulacja opakowaniu szt.. [mm] [mm] PDH M M PDH M M PDH M M PDH K M M 8 48 PDH K M M L obciążenia Max zalecana wartość obciążenia (wiszącego) N recom. PDH M PDH M PDH M PDH K M PDH K M
