1 Dokumentacja techniczna Ogrzewanie Chłodzenie Świeże powietrze Czyste powietrze

2 Przegląd modeli Standardowe długości Promienniki sufi towe dostępne są w standardowych długościach 2, 3, 4, 5 i 6 m. Dłuższe zestawy można uzyskać, łącząc ze sobą kilka pojedynczych modułów podstawowych. Długość 2 m Długość 3 m Długość 4 m Długość 5 m Długość 6 m Możliwości połączeń Promienniki sufi towe można instalować pojedynczo lub jeden obok drugiego. Obok siebie można zamontować maksymalnie 4 płyty. Moduł pojedynczy ZIP 1 Moduł podwójny ZIP 2 Moduł potrójny ZIP 3 Moduł poczwórny ZIP 4

3 Dane techniczne Jednostka Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP Szerokości mm Liczba rur szt Materiał rur/średnica (ø zewnętrzna x grubość rury) -/mm Precyzyjna rura stalowa / 15 x 1 mm Materiał płyt Stal Odległość między rurami mm 80 Wymiary Odległość między płytami mm Min. długość pojedynczej płyty mm 2000 Maks. długość pojedynczej płyty mm 6000 Liczba punktów mocowania na profil Odległość między punktami mocowania na profil mm x 704 Parametry Maks. temperatura robocza 1) * C 95/0 Maks. ciśnienie robocze 2) * bar 5/6 Masa własna bez wody, z izolacją Płyta stalowa kg/m 3,8 7,6 11,4 15,2 Na kolektor kg 0,9 1,7 2,6 3,4 Masa izolacji kg/m 0,32 0,64 0,96 1,28 Masy Pojemność wodna l/m 0,53 1,06 1,60 2,13 Masa eksploatacyjna z wodą, z izolacją Masa siatki zabezpieczającej przed piłkami Płyta stalowa kg/m 4,3 8,7 13,0 17,3 Na kolektor kg 1,5 2,8 4,4 5,5 kg/m 0,3 0,65 1 niedostępna Moc grzewcza Moc chłodnicza Moc grzewcza według normy t = 55 K z izolacją W/m Stała mocy grzewczej (K) 2,0871 4,1742 6,2613 8,3484 Wykładnik mocy grzewczej (n) Moc chłodnicza w oparciu o t = 10 K z izolacją 1,1489 1,1489 1,1489 1,1489 W/m Stała mocy chłodniczej (K) 3,283 6,566 9,849 13,132 Wykładnik mocy chłodniczej (n) 1,034 1,034 1,034 1,034 1) 2) wyższe temperatury robocze są możliwe po uzgodnieniu wyższe ciśnienie robocze jest możliwe po uzgodnieniu * przy zastosowaniu kolektora ze złączkami skręcanymi oraz złączek zaciskowych lub skręcanych do połączenia poszczególnych paneli / przy zastosowaniu kolektora ze złączkami zaciskowymi oraz złączek zaciskowych do połączenia poszczególnych paneli

4 Dane techniczne Poniższe tabele przedstawiają moc grzewczą i chłodniczą paneli w zależności od temperatury w trybie grzania lub chłodzenia. Wartości mocy grzewczej są mierzone zgodnie z normą EN Badania i deklaracja mocy z zachowaniem normatywnej izolacji górnej wys. 40 mm. Moc grzewcza z izolacją K n Δ t (K) Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP 2,0871 1,1489 W/m 0,2456 1,3524 W/parę kolektorów 4,1742 1,1489 W/m 0,49 1,3524 W/parę kolektorów 6,2613 1,1489 W/m 0,7368 1,3524 W/parę kolektorów 8,3484 1,1489 W/m 0,9824 1,3524 W/parę kolektorów , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,9 3 73, , ,0 22, , , , ,1 20, , , , ,4 18, , , , ,8 16, , , , ,2 14, , , , ,5 13,2 3 26, , , ,8, , , , ,1 11, , , , ,5 10, , , , ,9 9,6 93,7 19, , , ,3 8,7 86,6 17, , , ,8 7,9 79,5 15, , ,5 36,3 7,1 72,5 14, , , ,8 6,3 65,6,6 98,4 18, , ,4 5,5 58,8 11,1 88,2 16, ,1 9 26,1 4,8 52,1 9,6 78,2 14, ,2 8 22,8 4,1 45,5 8,2 68,3,3 91,0 16,4 7 19,5 3,4 39,0 6,8 58,6 10,2 78,1 13,7 6 16,4 2,8 32,7 5,5 49,1 8,3 65,4 11,1 5 13,3 2,2 26,5 4,3 39,8 6,5 53,0 8,7

5 Dane techniczne Moc chłodnicza bez izolacji Moduł pojedynczy ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP K n 3,960 1,0265 7,920 1, ,880 1, ,840 1,0265 Δ t CH (K) W/m W/m W/m W/m Moc chłodnicza z izolacją Moduł pojedyczny ZIP Moduł podwójny ZIP Moduł potrójny ZIP Moduł poczwórny ZIP K n 3,283 1,034 6,566 1,034 9,849 1,034 13,132 1,034 Δ t CH (K) W/m W/m W/m W/m

6 Dane techniczne Wymiary modułu N J I O L M E F H H D A B K G C Wymiary modułu Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwaga A Łączna szerokość B Szerokość kolektora C Łączna długość (bez przyłącza) zmienny Długość rastra 1000 mm D Długość rury zmienny Długość rastra 1000 mm E Długość elementu podstawowego zmienny Długość rastra 1000 mm F Długość stalowej blachy elementu podstawowego zmienny Długość rastra 1000 mm G Występ rury w kierunku kolektora H Występ rury w kierunku elementu łączącego I Odległość między rurami 80 J Odległość między rurą a krawędzią boczną K Długość kolektora 32 L Łączna wysokość promiennika (bez zawiesi) 55 M Wysokość kolektora 32 N Wysokość krawędzi bocznej 42 O Głębokość przetłoczenia na rury 13

7 Dane techniczne Wymiary montażowe o o d e i j p q p q a b c c b a Wymiary montażowe Poz. Opis Wymiar w mm Min. wymiar w mm Maks. wymiar w mm Uwaga 1 Mocowanie na profilu usztywniającym (pojedyncze moduły ZIP) a Kolektor profil 500 b Profil profil zmienny c Profil miejsce łączenia 500 Odległość między rastrami 1000 mm d Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 Dolna krawędź blachy stalowej - górna krawędź punktu e 39 zawieszenia 2 Mocowanie do wielopunktowego profilu montażowego (podwójne, potrójne lub poczwórne moduły ZIP) a Kolektor profil 500 b Profil profil zmienny c Profil miejsce łączenia 500 Odległość między rastrami 1000 mm i Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 j Dolna krawędź blachy - górna krawędź punktu montażowego Mocowanie z podwieszanym profilem montażowym do bezpośredniego zawieszania na bokach (stały profil montażowy) a Kolektor stały profil montażowy 500 b Stały profil montażowy stały profil montażowy zmienny c Stały profil montażowy - miejsce łączenia 500 o Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 32 p Dolna krawędź punktu montażowego - dolna krawędź sufitu 91 q Dolna krawędź blachy stalowej - dolna krawędź sufitu betonowego 55 4 Mocowanie z podwieszanym profilem montażowym za pomocą zestawów montażowych (ruchomy profil montażowy) a Kolektor elastyczny profil montażowy 500 b Ruchomy profil montażowy elastyczny profil montażowy zmienny c Ruchomy profil montażowy - miejsce łączenia 500 o Krawędź zewnętrzna modułu środek 1. punktu zawieszenia 14 p q Dolna krawędź ruchomego profilu - dolna krawędź punktu zawieszenia UK Dolna krawędź blachy stalowej - dolna krawędź punktu zawieszenia 81 50

8 Schematy podłączeń Konfi guracje modułów - przegląd układów hydraulicznych V R Typ 1- u ZIP 1 U Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 1 Kolektor 2-rurowy Kolektor obejściowy 4-rurowy Połączenie skręcane (opcja )* Połączenie zaciskowe (opcja )* Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** Typ 1-1x ZIP 1 V R Armatura wchodząca w skład układu 1-1x Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 1 Kolektor 4-rurowy Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach

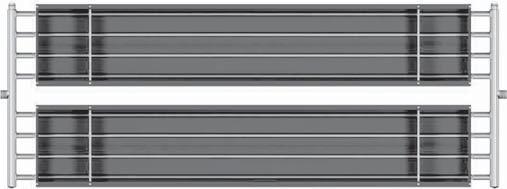

9 Schematy podłączeń Typ 1-2x/e ZIP 2 V E R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 4-rurowy Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Wielopunktowy profil montażowy dla ZIP Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** Typ 1-2x/u ZIP 2 V U R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 4-rurowy Kolektor obejściowy 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy E - połączenie hydrauliczne pomiędzy płytami poza zakresem dostawy fi rmy Zehnder * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach

10 Schematy podłączeń Typ 2-1x ZIP 2 V R Armatura wchodząca w skład układu 1-u Nr katalogowy Ilość [szt.] Płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 2 Kolektor 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskowe (opcja)* Zestaw montażowy KN** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** Typ 2-2x/e ZIP 4 V E R Armatura wchodząca w skład układu 2-2x/e Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 4 Kolektor 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja)* Połączenie zaciskane (opcja)* Zestaw montażowy KN ** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** V - zasilanie R - powrót E - połączenie hydrauliczne pomiędzy płytami poza zakresem dostawy fi rmy Zehnder * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach

11 Schematy podłączeń Typ 1-3x/u ZIP 3 V R Armatura wchodząca w skład układu 1-3x/u Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 3 Kolektor 4 - rurowy Kolektor obejściowy 8 - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja )* Połączenie zaciskane ( opcja )* Zestaw montażowy KN ** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** Typ S1 ZIP 3 V U R Armatura wchodząca w skład układu S1 Nr katalogowy Ilość [szt.] płyta ZIP 5m z izolacją z wełny mineralnej ZIPL50-ISO2 3 Kolektor 4 - rurowy Kolektor 8 - rurowy Kolektor obejściowy 8 - rurowy Kolektor obejściowy - rurowy Wielopunktowy profil montażowy dla ZIP Połączenie skręcane (opcja )* Połączenie zaciskane ( opcja )* Zestaw montażowy KN ** (w zależności od modelu, str. 24) - Łańcuch 4 mm*** V - zasilanie R - powrót U - kolektor obejściowy * Zastosowanie w przypadku montażu promiennika składającego się z więcej niż jednego modułu. ** Rodzaj zestawu montażowego uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe *** Łańcuch dostarczany w metrach

12 Technika montażu Standardowe zestawy montażowe Do montażu promienników sufi towych do stropu służy pięć standardowych zestawów montażowych. Ponadto Zehnder oferuje na życzenie liczne rozwiązania indywidualne. Sufit betonowy Zestaw montażowy KN Stal profilowana Zestaw montażowy KN 54 zapewnia inwestor Blacha trapezowa Zestaw montażowy KN Ukośna belka stalowa Zestaw montażowy KN zapewnia inwestor 6 11 zapewnia inwestor 3 Nakrętka sześciokątna M8 4 Stalowy kołek rozporowy M8 5 Klamra montażowa M8 6 Nakładka zabezpieczająca 7 Śruba z łbem płaskim M8 8 Wieszak trapezowy M8 11 Łańcuch 4 mm Karabińczyk 5 x Śruba oczkowa M8 14 Podkładka 15 Śruba sześciokątna M8 x 40 Pozioma belka stalowa Zestaw montażowy KN

13 Technika mocowania Istnieje wiele wariantów zawieszenia i mocowania paneli. Zastosowanie wielopunktowego profi lu montażowego, podczas równoległego łączenia kilku elementów ZIP, redukuje liczbę koniecznych zestawów montażowych, o ile pozwala na to wyliczenie punktowego obciążenia konstrukcji. ZIP1 KN* ZIP2 KN* Wielopunktowy profi l montażowy dla ZIP2 (nr kat ) * Rodzaj zestawu montażowego KN uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe W ofercie fi rmy Zehnder znajdują się także następujące uchwyty montażowe: szyny podporowe, stały profi l montażowy, elkastyczne profi le montażowe. W przypadku zainteresowania w/w uchwytami, prosimy o kontakt z działem technicznym: technika@zehnder.pl.

14 Technika mocowania ZIP3 KN* Wielopunktowy profi l montażowy dla ZIP3 (nr kat ) ZIP4 Wielopunktowy profi l montażowy dla ZIP4 (nr kat ) KN* * Rodzaj zestawu montażowego KN uzależniony jest od konstrukcji stropu, do którego mocowane są panele promiennikowe W ofercie fi rmy Zehnder znajdują się także następujące uchwyty montażowe: szyny podporowe, stały profi l montażowy, elkastyczne profi le montażowe. W przypadku zainteresowania w/w uchwytami, prosimy o kontakt z działem technicznym: technika@zehnder.pl. Odległość między punktami mocowania wielopunktowych profi li montażowych

15 Akcesoria Złączki nr katalogowy Połączenie zaciskowe opis Złączka zaciskowa służąca do łączenia poszczególnych paneli promienników, tworzących moduły Połączenie skręcane Złączka skręcana służąca do łączenia poszczególnych paneli promienników, tworzących moduły Zestaw regulatorów przepływu DN 15 Maksymalna temperatura czynnika: + 0 o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 / 2 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Zestaw regulatorów przepływu DN 25 Zawory Maksymalna temperatura czynnika: + 0 o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Zestaw regulatorów przepływu DN 32 Maksymalna temperatura czynnika: + 0 o C Maksymalne ciśnienie robocze: 16 bar Przyłącze 1 1 / 4 Zestaw składa się z regulatora przepływu (montowany na powrocie), kulowych zaworów odcinających oraz kulowych zaworów napełniających oraz spustowych Przewód zbrojony DN 15 Przewód zbrojony 1 / 2 o długości 540 mm Połączenie elastyczne służące do łączenia układu promienników z instalacją centralnego ogrzewania Złącza elastyczne Przewód zbrojony DN 25 Przewód zbrojony 1 o długości 545 mm Połączenie elastyczne służące do łączenia układu promienników z instalacją centralnego ogrzewania Przewód zbrojony DN Przewód zbrojony 1 1 / 4 o długości 800 mm Połączenie elastyczne służące do łączenia układu promienników z instalacja centralnego ogrzewania

16 Akcesoria nr katalogowy opis Armatura instalacyjna Półśrubunek mosiężny DN 25 Mufa mosiężna służąca do łączenia stożkowego gwintu kolektora z zaworem regulacyjnym DN 25 Półśrubunek mosiężny DN 32 Mufa mosiężna służąca do łączenia stożkowego gwintu kolektora z zaworem regulacyjnym DN 32 Mufa DN 15 Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 15 z przewodem zbrojonym DN 15 Mufa DN 25 Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 25 z przewodem zbrojonym DN 25 Mufa DN 32 Mufa redukcyjna służąca do łączenia gwintu zaworu regulacyjnego DN 32 z przewodem zbrojonym DN 32 Zehnder Polska Sp. z o.o. ul. Kurpiów 14a Wrocław Polska T F info@zehnder.pl
