1 I N S T R U K C J A M O N T A Ż U Uchwyt na dach skośny do kolektorów K420 / K423 / ST230DE

2 Lista części Poz. Opis Symbol Rysunek Ilość 1 Profil montażowy OEM L1240 KW L Śruba sześciokątna DIN 933 M10x20 KW Podkładka DIN125-A ø10,5mm KW Nakrętka sześciokątna DIN 934 M10 KW Kątownik 60x40x5 L50 KW Śruba sześciokątna DIN 933 M10x20 KW Nakrętka samokontrująca DIN 985 M10 KW a Nakrętka sześciokątna DIN 934 M10 KW b Podkładka sprężysta DIN127-A 10 KW Podkładka 25x10x1,5 WS9240 KW Śruba sześciokątna DIN 933 M8 x 14 KW Do podłączenia kolektora do instalacji z rury karbowanej niezbędne są poniższe artykuły będące przedmiotem osobnej dostawy: 12 O-ring OS Mocowanie kompensatora OS Poniższe artykuły, niezbędne do połączenia kolektorów, są przedmiotem odrębnej dostawy: 14 Kompensator OS (zawiera 4 o-ringi OS ) lub 1* 15 Mocowanie kompensatora OS * Strona 2 z 16

3 16 Smar do o-ringów OS Brak rysunku 1 Poniższe artykuły, niezbędne do rozbudowy o kolejny kolektor, są przedmiotem odrębnej dostawy: 17 Łącznik C 50x40x4 L90 KW Śruba sześciokątna DIN 933 M10x60 KW Nakrętka samokontrująca DIN 985 M10 KW *- w zależności od typu kolektora 1 kpl. na każdy łączony króciec (1 x kompensator, 2 x mocowanie) Strona 3 z 16

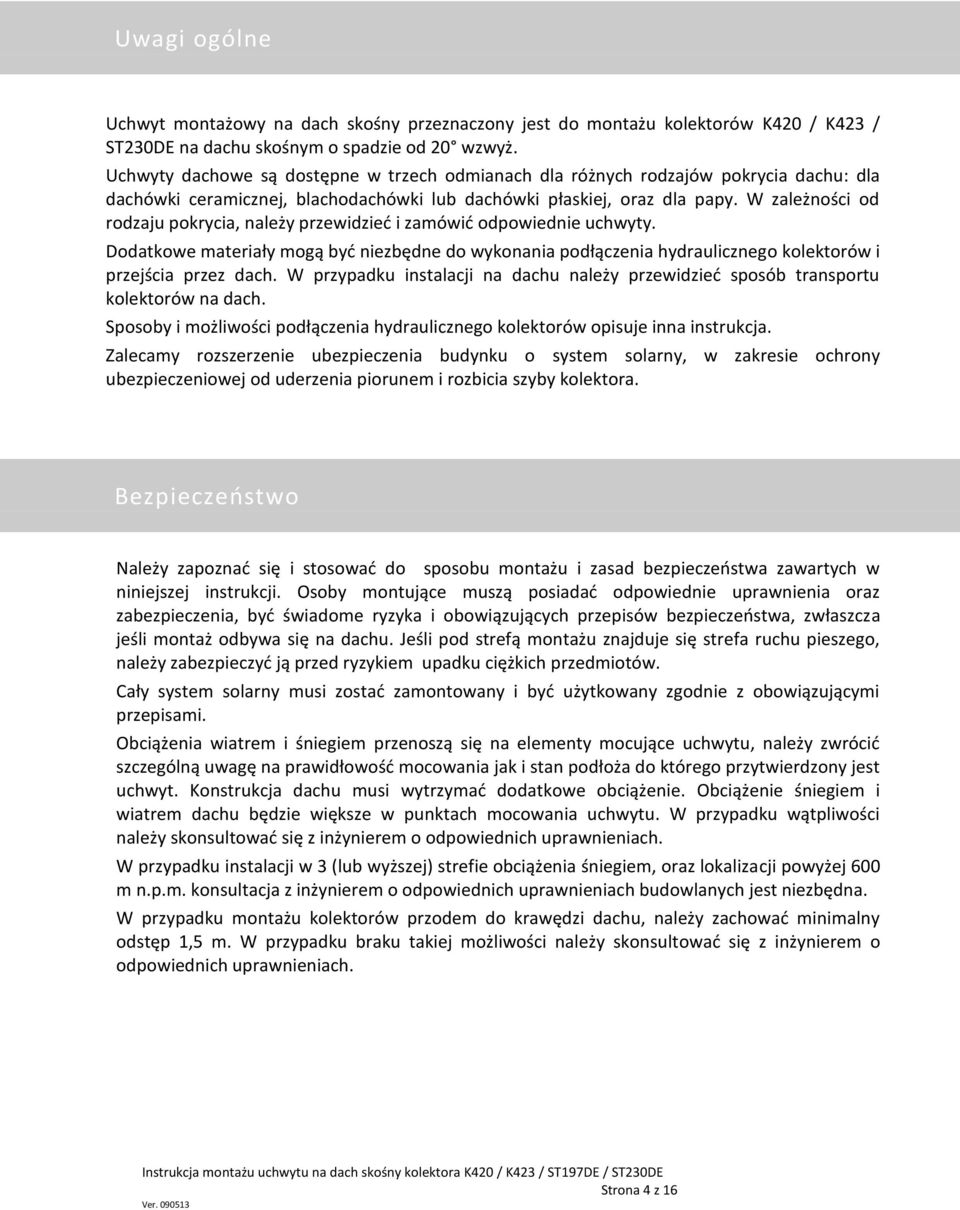

4 Uwagi ogólne Uchwyt montażowy na dach skośny przeznaczony jest do montażu kolektorów K420 / K423 / ST230DE na dachu skośnym o spadzie od 20 wzwyż. Uchwyty dachowe są dostępne w trzech odmianach dla różnych rodzajów pokrycia dachu: dla dachówki ceramicznej, blachodachówki lub dachówki płaskiej, oraz dla papy. W zależności od rodzaju pokrycia, należy przewidzieć i zamówić odpowiednie uchwyty. Dodatkowe materiały mogą być niezbędne do wykonania podłączenia hydraulicznego kolektorów i przejścia przez dach. W przypadku instalacji na dachu należy przewidzieć sposób transportu kolektorów na dach. Sposoby i możliwości podłączenia hydraulicznego kolektorów opisuje inna instrukcja. Zalecamy rozszerzenie ubezpieczenia budynku o system solarny, w zakresie ochrony ubezpieczeniowej od uderzenia piorunem i rozbicia szyby kolektora. Bezpieczeństwo Należy zapoznać się i stosować do sposobu montażu i zasad bezpieczeństwa zawartych w niniejszej instrukcji. Osoby montujące muszą posiadać odpowiednie uprawnienia oraz zabezpieczenia, być świadome ryzyka i obowiązujących przepisów bezpieczeństwa, zwłaszcza jeśli montaż odbywa się na dachu. Jeśli pod strefą montażu znajduje się strefa ruchu pieszego, należy zabezpieczyć ją przed ryzykiem upadku ciężkich przedmiotów. Cały system solarny musi zostać zamontowany i być użytkowany zgodnie z obowiązującymi przepisami. Obciążenia wiatrem i śniegiem przenoszą się na elementy mocujące uchwytu, należy zwrócić szczególną uwagę na prawidłowość mocowania jak i stan podłoża do którego przytwierdzony jest uchwyt. Konstrukcja dachu musi wytrzymać dodatkowe obciążenie. Obciążenie śniegiem i wiatrem dachu będzie większe w punktach mocowania uchwytu. W przypadku wątpliwości należy skonsultować się z inżynierem o odpowiednich uprawnieniach. W przypadku instalacji w 3 (lub wyższej) strefie obciążenia śniegiem, oraz lokalizacji powyżej 600 m n.p.m. konsultacja z inżynierem o odpowiednich uprawnieniach budowlanych jest niezbędna. W przypadku montażu kolektorów przodem do krawędzi dachu, należy zachować minimalny odstęp 1,5 m. W przypadku braku takiej możliwości należy skonsultować się z inżynierem o odpowiednich uprawnieniach. W przypadku montażu kolektorów przodem do krawędzi dachu, należy zachować minimalny odstęp 1,5 m oraz 1,2 m od boku kolektorów do krawędzi dachu. W przypadku braku takiej możliwości należy skonsultować się z inżynierem o odpowiednich uprawnieniach. Strona 4 z 16

5 Instrukcje techniczne Ochrona przed zamarzaniem System solarny musi być napełniony cieczą niezamarzającą, nawet w czasie testów. Rekomendujemy użycie gotowych mieszanek glikolu propylenowego, w przypadku mieszania na miejscu musi to zostać wykonane przed napełnieniem instalacji. Uwaga! Kolektor może osiągać temperatury powyżej 200 C, roztwór glikol u propylenowego musi być odpowiedni dla takiej temperatury! Odpowietrzanie Odpowietrzanie układu solarnego musi być zlokalizowane w najwyższym punkcie instalacji. Jeśli stosowany jest automatyczny zawór odpowietrzający, należy przed nim bezwzględnie zastosować dodatkowy zawór kulowy, który musi zostać zamknięty po odpowietrzeniu układu. W innym przypadku płyn niezamarzający może wyciekać z instalacji w wysokich temperaturach. Można również odpowietrzyć układ za pomocą specjalistycznego urządzenia płucząco odpowietrzającego, w tym przypadku odpowietrznik nie jest wymagany. Recykling Gwarantujemy odbiór i przetworzenie naszych produktów jeśli skończy się ich cykl życia. Materiały z których zostały wykonane można wykorzystać ponownie. Połączenia elektryczne System solarny powinien być zasilany z niezależnego, dedykowanego bezpiecznika. Uziemienie i ochrona odgromowa Jeśli budynek posiada instalację odgromową, rury metalowe systemu solarnego muszą być do niej podłączone żółto zielonym przewodem o średnicy minimum 6 mm²cu (H07 V-U lub R). W innym przypadku można podłączyć system solarny do pręta uziemiającego. Obowiązują przepisy budowlane dotyczące instalacji odgromowych. Ważne informacje Wymagane narzędzia Wiertło 10mm Klucz nasadowy 13 Klucz sześciokątny 4,6 mm Ostrzeżenia Klucze płaskie 13/ 17/ 30/32 Szlifierka kątowa Tarcza do kamienia Wymaga 2 osób Miara taśmowa Strona 5 z 16

6 Montaż mocowania do dachu 1 Uchwyt służy do pionowego montażu kolektorów. Szyny (1) są montowane poziomo. Wymiar A dla różnych modeli kolektorów przedstawiono w tabeli. Wymiar B i C musi mieścić się w zakresie 150 do 350 [mm]. A [mm] K420 / ST197DE K423 / ST230DE Rozstaw mocowań dla montażu. Wymiar A<550 mm i A>250 mm, wymiar B=580±50 mm (środek kolektora). Wymiar A dotyczy zawsze skrajnych kolektorów (dla zestawu dwóch kolektorów nie ma wymiaru B). Wymiary podane są od krawędzi kolektora. Montaż kolektorów może być wykonany z zastosowaniem 2 haków dachowych na kolektor, z zachowaniem powyższych wymiarów. Jeśli jednak rozstaw krokwi, lub inne względy uniemożliwiają takie rozwiązanie, należy zastosować dodatkowe haki. W każdym zestawie śrub do uchwytu jest jeden dodatkowy komplet śrub dla połączenia z hakami (poz. 2,3,4,10) Mocowania dachowe występują w różnych opcjach w zależności od rodzaju dachu. Elementy mocujące należy zamawiać osobno w zależności od rodzaju dachu i planowanego sposobu montażu. A. Dachówka ceramiczna i podobne Usuń jedną (lub więcej) dachówek powyżej planowanym miejscem montażu każdego z mocowań dachowych. Dokładny rozstaw poziomy wynika z rozstawu krokwi, dokładny rozstaw pionowy wynika z rozstawu dachówek. Ilość mocowań zależy od ilości kolektorów w zestawie (2 dla każdego kolektora) Strona 6 z 16

7 Montaż mocowania do dachu Wyznacz pozycję mocowania tak aby wpasował się w dachówki. Zaznacz pozycję dwóch punktów mocowania i wywierć otwory 6mm wiertłem do drewna. Jeśli to konieczne wytnij nadmiar dachówki w miejscu mocowania. Zwróć uwagę na szczelność dachu w miejscach mocowania. Uchwyt nie może wywierać żadnego nacisku na dachówki. Zamocuj każdy z uchwytów za pomocą wkrętów i podkładek. Ze względu na różnorodność specyfiki technicznej konstrukcji dachu wkręty nie są częścią dostawy. Należy zastosować wkręty odpowiednie dla danego dachu. Uchwyty nie mogą opierać się o dachówki. Należy zachować dystans 5 mm od dachówek. Jeśli to konieczne, należy zastosować drewniane podkładki pod uchwyty które nie są częścią dostawy. Usuń materiał z dachówki górnej w miejscu w którym pokrywa uchwyt. Strona 7 z 16

8 Montaż mocowania do dachu Zamontuj z powrotem górne dachówki. Zwróć uwagę na szczelność dachu. Dachówka nie może być podnoszona przez uchwyt. B. Blachodachówka lub dachówki płaskie Usuń odpowiednią ilość dachówek powyżej planowanego miejsca montażu każdego z uchwytów. Dokładny rozstaw poziomy wynika z rozstawu krokwi, dokładny rozstaw pionowy wynika z rozstawu dachówek. Rozstaw pomiędzy szynami musi być taki jak opisano na stronie 6. Określ pozycję uchwytu, tak aby był umieszczony na krokwi oraz bezpośrednio nad łatą. Zaznacz pozycję dwóch punktów mocowania i wywierć otwory 6mm wiertłem do drewna. Zamocuj każdy z uchwytów za pomocą wkrętów uniwersalnych i podkładek. Ze względu na różnorodność specyfiki technicznej konstrukcji dachu wkręty nie są częścią dostawy. Należy zastosować wkręty odpowiednie dla danego dachu. Strona 8 z 16

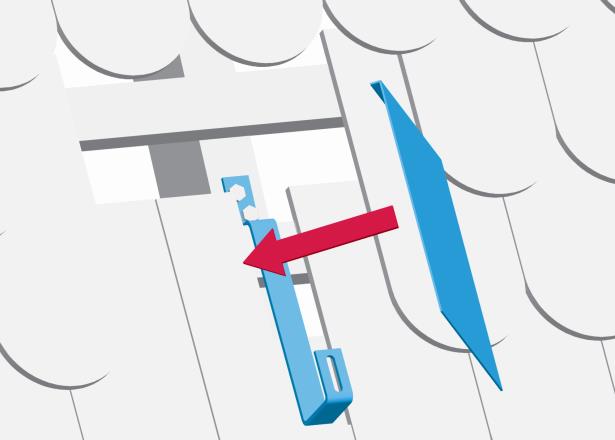

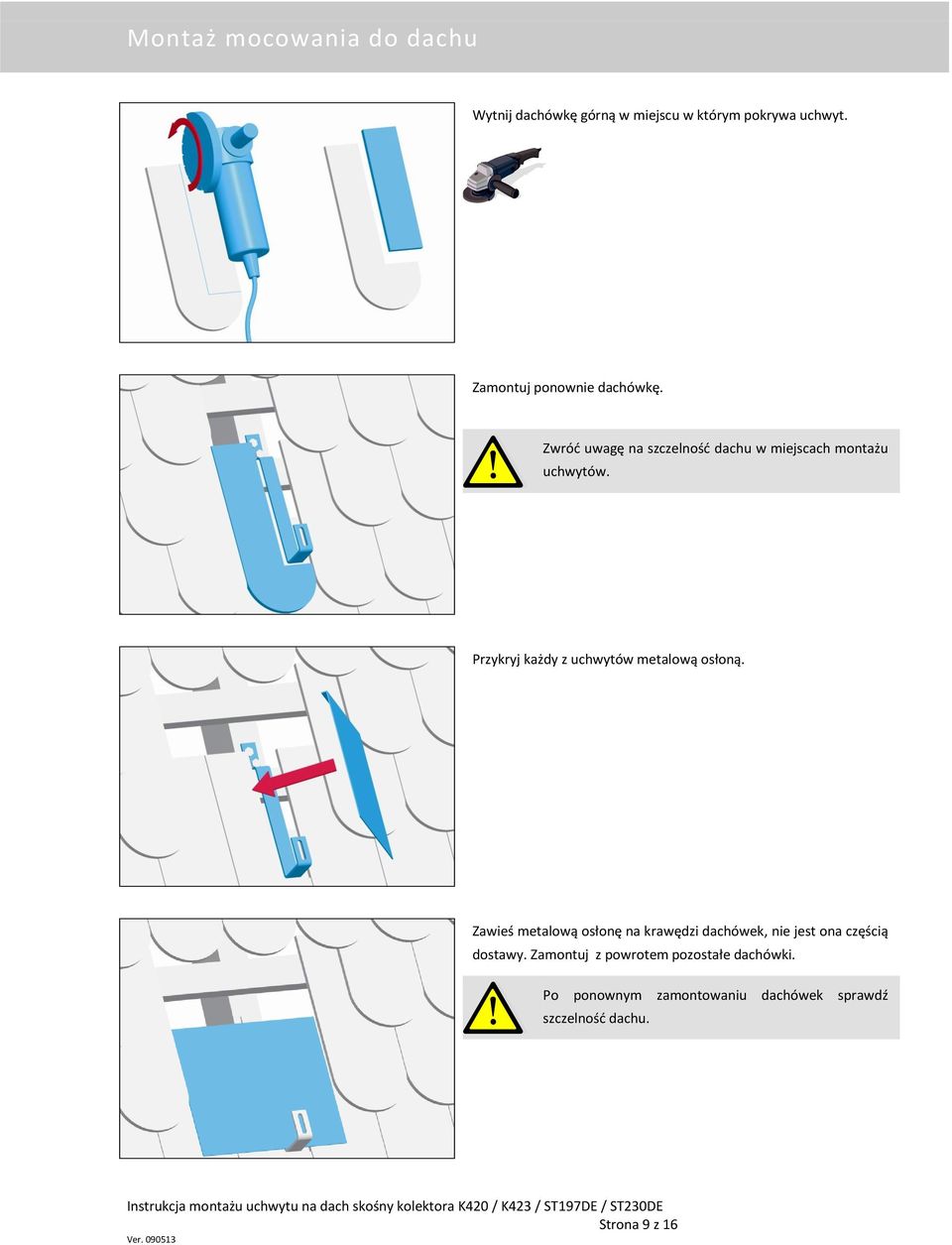

9 Montaż mocowania do dachu Wytnij dachówkę górną w miejscu w którym pokrywa uchwyt. Zamontuj ponownie dachówkę. Zwróć uwagę na szczelność dachu w miejscach montażu uchwytów. Przykryj każdy z uchwytów metalową osłoną. Zawieś metalową osłonę na krawędzi dachówek, nie jest ona częścią dostawy. Zamontuj z powrotem pozostałe dachówki. Po ponownym zamontowaniu dachówek sprawdź szczelność dachu. Strona 9 z 16

10 Montaż mocowania do dachu C. Uchwyt z pręta gwintowanego Uchwyt ten jest najbardziej uniwersalny i nadaje się na większość pokryć dachowych. W instrukcji pokazano jego montaż na dachu z blachy falistej. Zgodnie z rozplanowaniem uchwytów wywierć otwory 14 mm w pokryciu dachu. Dokładny rozstaw poziomy wynika z rozstawu krokwi, dokładny rozstaw pionowy wynika z rozstawu szyn. Rozstaw pomiędzy szynami musi być taki jak opisano na wcześniej. Nie wierć w krokwiach. Poprzez otwór wywierć w krokwiach otwory 6mm wiertłem do drewna. Wkręć śrubę dwugwintową do krokwi. Śruba nie może wywierać żadnego nacisku na pokrycie dachu. Uszczelnij otwór na śrubę uszczelką. Uszczelkę należy założyć na śrubę płaską stroną do góry, następnie dokręcić nakrętkę. Strona 10 z 16

11 Montaż mocowania do dachu Zamocuj płytkę montażową do śruby za pomocą dwóch nakrętek M10. Montaż szyn 1 2 Zgodnie z ilością mocowań dachowych, wprowadź śruby M10 (2) z podkładką 25 [mm] (10) do szyn (1), dla pierwszych dwóch kolektorów w sekcji. Szyny pierwszych dwóch kolektorów sekcji należy zmontować przed transportem na dach. Kolejne szyny należy dołączać po zamontowaniu dwóch kolektorów. 10 Ta strona do dachu 18 1 Połącz szyny (1) za pomocą łącznika (17). Aby to wykonać wprowadź śruby M10 (18) poprzez otwór w profilu, do otworów w łączniku. Zabezpiecz je nakrętkami samokontrującymi (19). Odległość pomiędzy końcem łącznika, a początkiem szyny (A) wynosić powinna 45 [mm]. Wsuń kolejną szynę, wprowadź śrubę. Dokręć nakrętki (19) Ta strona do dachu Strona 11 z 16

12 Montaż szyn na dachu 1 2 Zamontuj połączone szyny (1) pierwszych dwóch kolektorów do mocowań dachowych, za pomocą śrub M10 (2) wcześniej wsuniętych do szyn, podkładek (3) i nakrętek (4). Szyny zamontuj tak, aby spód łącznika znajdował się po przeciwnej stronie mocowania do dachu. Łącznik stanowi jednocześnie dystans pomiędzy kolektorami. 3 4 Szyny zamocuj równolegle, zachowując równość przekątnych A i B. Montaż kolektorów Nakrętki mocujące kolektora rozmieść w czterech rogach, na dłuższych bokach, po dwie sztuki. Montaż elementów do kolektora można wykonać przed transportem kolektora na dach. Czynności należy wykonać dla wszystkich kolektorów w zestawie. Strona 12 z 16

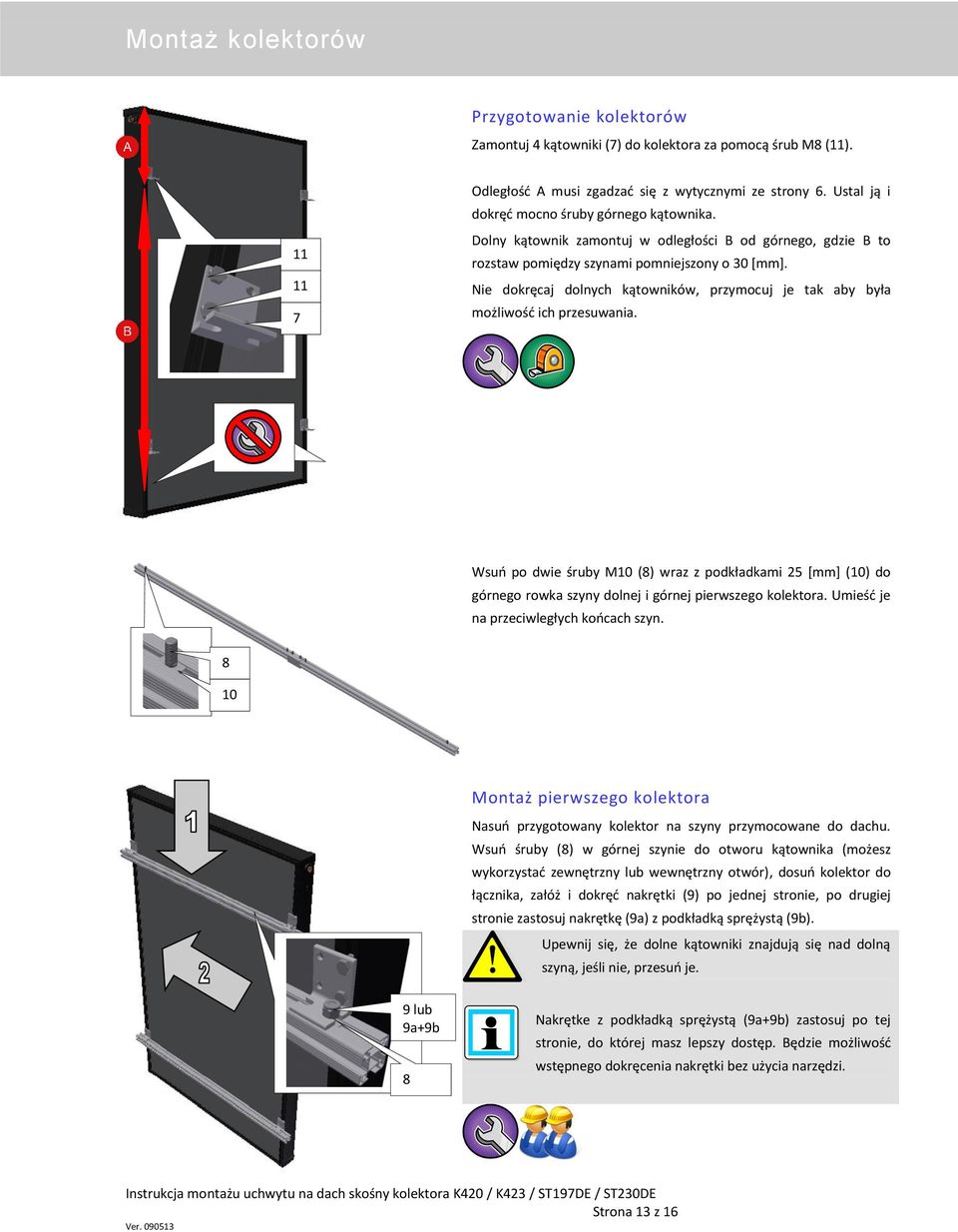

13 Montaż kolektorów Przygotowanie kolektorów Zamontuj 4 kątowniki (7) do kolektora za pomocą śrub M8 (11) Odległość A musi zgadzać się z wytycznymi ze strony 6. Ustal ją i dokręć mocno śruby górnego kątownika. Dolny kątownik zamontuj w odległości B od górnego, gdzie B to rozstaw pomiędzy szynami pomniejszony o 30 [mm]. Nie dokręcaj dolnych kątowników, przymocuj je tak aby była możliwość ich przesuwania. Wsuń po dwie śruby M10 (8) wraz z podkładkami 25 [mm] (10) do górnego rowka szyny dolnej i górnej pierwszego kolektora. Umieść je na przeciwległych końcach szyn Montaż pierwszego kolektora Nasuń przygotowany kolektor na szyny przymocowane do dachu. Wsuń śruby (8) w górnej szynie do otworu kątownika (możesz wykorzystać zewnętrzny lub wewnętrzny otwór), dosuń kolektor do łącznika, załóż i dokręć nakrętki (9) po jednej stronie, po drugiej stronie zastosuj nakrętkę (9a) z podkładką sprężystą (9b). Upewnij się, że dolne kątowniki znajdują się nad dolną szyną, jeśli nie, przesuń je. 9 lub 9a+9b b 8 Nakrętke z podkładką sprężystą (9a+9b) zastosuj po tej stronie, do której masz lepszy dostęp. Będzie możliwość wstępnego dokręcenia nakrętki bez użycia narzędzi. Strona 13 z 16

14 Montaż kolektorów 11 9 lub 9a+9b 8 Przesuń dolne kątowniki kolektora do szyny dolnej. Wsuń śruby (8) w otwory w kątownikach. Dokręć śruby (11), załóż i dokręć nakrętkę (9) po jednej stronie, po drugiej stronie zastosuj nakrętkę (9a) z podkładką sprężystą (9b) (Analogicznie do górnej szyny) Montaż kolejnych kolektorów Pokryj o-ringi kompensatora (14) smarem (16) na każdym z końców. Wsuń kompensator do króćców kolejnego montowanego kolektora (od strony z której będzie połączony). Dokręć mocowanie (15). Mocowanie ma różne średnice. Większą średnicę montuj na kolektorze Upewnij się, że o-ringi są właściwie osadzone w kompensatorze Używaj tylko smaru dostarczonego wraz z kompensatorem Jeśli używasz kompensatora Eco do połączenia kolektorów, smaruj króćce kolektora, nie o-ringi. Strona 14 z 16

15 Montaż kolektorów Drugi kolektor montuj w sposób analogiczny do pierwszego. Aby zyskać większy dostęp do śrub od strony już zamontowanego kolektora wykonaj czynności w następującej kolejności: Połóż kolektor kątownikami na górnej szynie w pozycji maksymalnie odsuniętej od zamontowanego kolektora. Od strony, z której dostęp jest utrudniony zastosuj nakrętki (9a) z podkładką sprężystą (9b), będzie możliwość dokręcania ręcznego i tylko dociągnięcia kluczem płaskim. Nie dokręcaj nakrętek górnych kątowników, zostaw tyle miejsca aby kolektor można było przesuwać w szynach. Dosuń dolne kątowniki do szyny i dokręć śruby mocujące kolektora. Załóż ale nie dokręcaj nakrętek dolnych kątowników. Dosuń kolektor do wcześniej zamontowanego uważając na trafienie kompensatorami w króćce. Dokręć nakrętki mocujące kątowniki do szyn we wszystkich 4 punktach. Po dosunięciu kolektora zamontuj mocowanie kompensatora na wcześniej zamontowany kolektor. Następne kolektory montuj analogicznie do drugiego, dodatkowo rozpoczynając od montażu kolejnych łączników i szyn. Strona 15 z 16

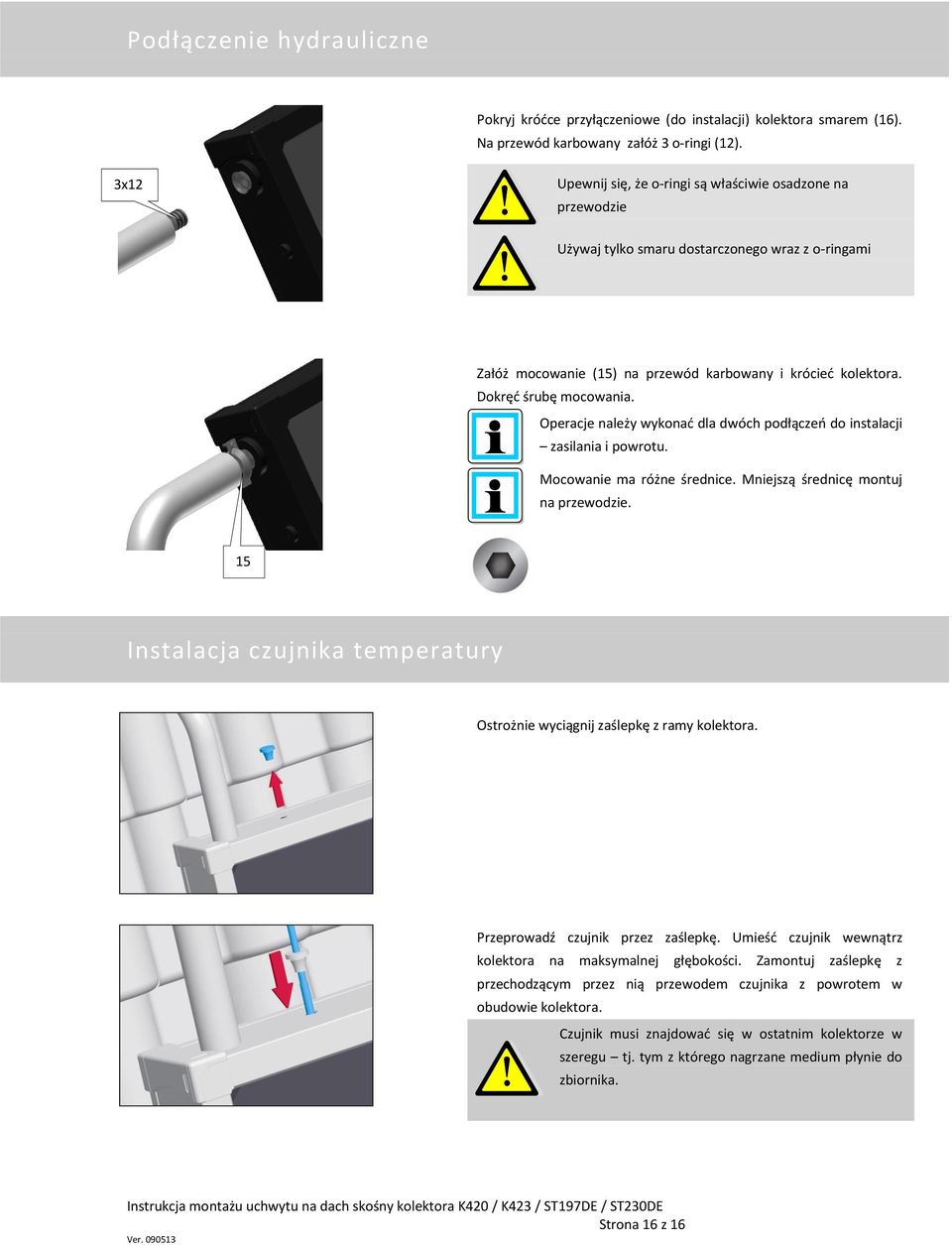

16 Podłączenie hydrauliczne Pokryj króćce przyłączeniowe (do instalacji) kolektora smarem (16). Na przewód karbowany załóż 3 o-ringi (12). 3x12 Upewnij się, że o-ringi są właściwie osadzone na przewodzie Używaj tylko smaru dostarczonego wraz z o-ringami Załóż mocowanie (15) na przewód karbowany i krócieć kolektora. Dokręć śrubę mocowania. Operacje należy wykonać dla dwóch podłączeń do instalacji zasilania i powrotu. Mocowanie ma różne średnice. Mniejszą średnicę montuj na przewodzie. 15 Instalacja czujnika temperatury Ostrożnie wyciągnij zaślepkę z ramy kolektora. Przeprowadź czujnik przez zaślepkę. Umieść czujnik wewnątrz kolektora na maksymalnej głębokości. Zamontuj zaślepkę z przechodzącym przez nią przewodem czujnika z powrotem w obudowie kolektora. Czujnik musi znajdować się w ostatnim kolektorze w szeregu tj. tym z którego nagrzane medium płynie do zbiornika. Strona 16 z 16
