Instrukcja montażu zestawu treningowego do ogrodu. OW-2 OW-3

Transkrypt

1 Instrukcja montażu zestawu treningowego do ogrodu. OW-2 OW-3 EXTREME WORKOUT Robert Rząd ul. Wojska Polskiego 8, Janów Lubelski NIP:

2 Po otrzymaniu paczki proszę o sprawdzenie stanu przesyłki w obecności kuriera, czy przesyłka jest nie uszkodzona a jej zawartość dotarł w nie naruszonym stanie. W przypadku jakichkolwiek uszkodzenie należy sporządzić wraz z kurierem protokół szkody jest to podstawowy dokument umożliwiający reklamację uszkodzonego w wysyłce towaru. Bez niego reklamacja jest nie możliwa. Następnie należy sprawdzić czy przesyłka (lub przesyłki jeśli zestaw jest tak duży) jest kompletna tzn. zawiera: kartę gwarancyjną (oraz fakturę jeśli miała być wystawiona) zestaw montażowy (śruby wraz z nakrętkami, zaślepki na profile itp.) sprzęt treningowy który był przedmiotem zamówienia Instrukcja montażu: Do zmontowania zestawu potrzebujemy następujących narzędzi: 2 x klucz płaski 19 lub imbus 10 łopatę poziomicę miarę (najlepiej zwijana 5m) taczka (na beton) deski, listewki lub coś podobnego do ustabilizowania konstrukcji w czasie betonowania marker biały do oznaczenia głębokość posadowienia słupków (może też być również taśma klejąca) Do zmontowania zestawu potrzebujemy następujących materiałów: gruz (aby wstępnie ustabilizować słupki w otworach) beton zalecany B25 (na 5 otworów 0,35x0,35x0,8 m potrzebujemy około 0,5 m3) Do zmontowania zestawu potrzebujemy minimum 2 osób Informacje montażowe: 1. Każdy słupek ma na dole mocowanie do jego przedłużenia do którego mocuję się przedłużenie wraz z zakotwieniem. 2. Po zabetonowaniu i związaniu betonu w fundamencie należy osłonić beton bezpiecznym podłożem - naturalnym, piaskiem, płytami SRB 2

3 1. Rozmierzamy na powierzchni terenu rozstaw otworów pod słupki zgodnie z schematem: Wymiary: a ok. 157 cm b wedle uznania, lecz tak aby odstęp między poręczami nie był większy jak 60 cm (optymalne ustawienie dla mężczyzny o wzroście 180 cm to cm między środkami poręczy) c ok. 106 cm 3

4 2. Wykonujemy otwory pod słupki o wymiarach minimum 35x35x80 cm (mogą też być większe lepsze) długość x szerokość x głębokość. Otwór wykonujemy w formie stopy fundamentowej poszerzamy go w dolnej jego części. Wielkość otworu zależy od gruntu, im lepsza stabilizacja tym przyjemniejszy trening. 4

5 3. Następnie odmierzamy od góry słupka jego wysokość nad teren jak na rysunku poniżej i zaznaczamy markerem lub kawałkiem taśmy. WYSOKOŚĆ DLA POSZCZEGÓLNYCH SŁÓPKÓW: Słupek drążka 236 cm (mierząc od góry) Słupek poręczy 136 cm (mierząc od góry) 5

6 Następnie przechodzimy do łączenia przedłużeń dłużysz słupków. a) zaczynamy od lewego słupka i dobieramy odpowiednie przedłużenie (dwa przedłużenia znajdują się w paczce wraz z drążkiem, prawą poręcza z słupkiem oraz resztą akcesoriów) b) za pomocą krótszych śrub łączymy przedłużenie z słupkiem (bez użycia podkładek), skręcamy je bardzo mocno by całość była sztywno połączona, bez możliwości ruchu. c) czynności z pkt. a i b powtarzamy dla drugiego słupka WAŻNE UWAGI! I. śruby wraz z całym łączenie mają znaleźć się w betonie (dlatego też nie są malowane by mieszanka betonowa jak najlepiej do nich przywarła) - min. 7-8 cm poniżej powierzchni betonu by zapewnić optymalne otulenie. II. Należy porządnie skręcić śruby z uwagą by nie zerwać gwintu. 6

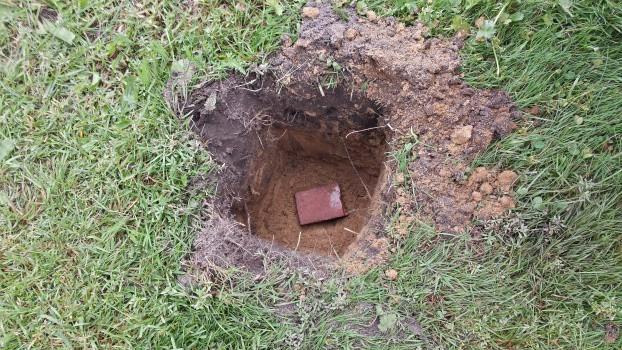

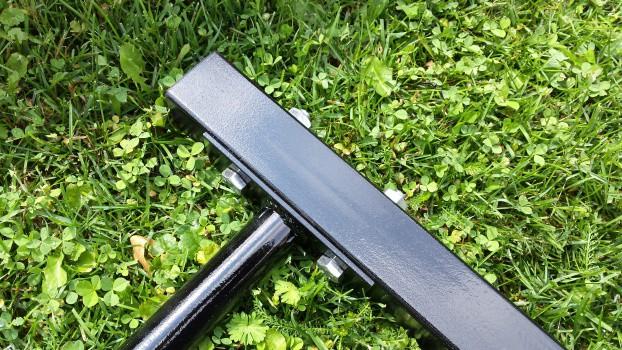

7 4. Następnie skręcamy drążek z słupkami (Słupki długie 1 i 2) w pozycji leżącej, zakładamy nasadki na profil chroniące je przed wodą i ustawiamy do pionu w wykopanych otworach tak aby zgadzała się wysokość nad poziomem terenu którą zaznaczaliśmy wcześniej (do tej czynności potrzebne są dwie osoby) po czym poziomujemy słupki w pionie oraz drążek w poziomie, słupki w dwóch płaszczyznach! PAMIETAJ! Słupki drążka oraz poręczy należy postawić w wykopach na kawałkach cegieł by ustawić je na odpowiedniej wysokości nad teren oraz by zachować zakotwienie ich w betonie. 7

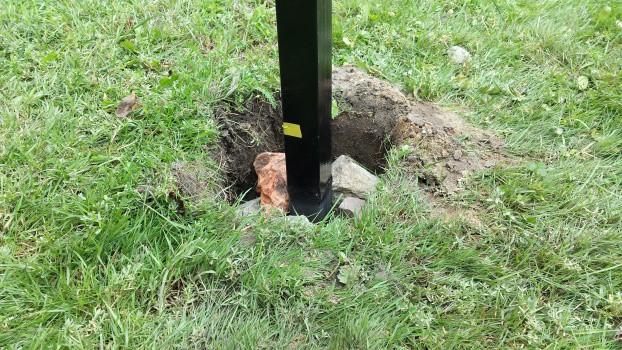

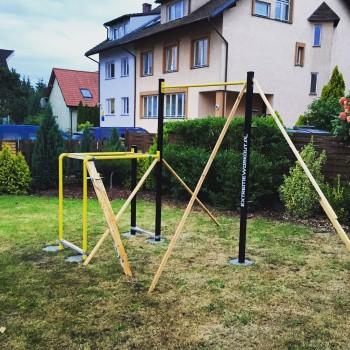

8 Po wypoziomowaniu stabilizujemy słupki gruzem oraz podpórkami z listewek lub desek. Uwaga! Jeśli wykorzystujemy gotowy beton B25 nie wrzucamy gruzu do otworu gdyż taka mieszanka nie wypełni otworów między jego kawałki jedynie ustawiamy słupki na cegłach by zachować odpowiednie zakotwienie i wymiary fundamentu a konstrukcję blokujemy podpórkami. Gruzu używamy tylko w przypadku betonowania samodzielnie wykonanym betonem bez żwiru taki który wpłynie między otwory w gruzie. 5. Poręcz 2 skręcamy z słupkiem PTP oraz PP w pozycji leżącej,i postępujemy dalej zgodnie z punktem Poręcz 1 przykręcamy do słupka PL w pozycji leżącej i postępujemy dalej zgodnie z punktem Po zmontowaniu zestawu w otworach, wypoziomowaniu i ustabilizowaniu ponownie sprawdzamy wszystkie poziomy oraz wysokości, gdyż po zabetonowaniu nie będzie możliwość ich korekty! UWAGA! Między słupkami poręczy można wykonać łączony wykop co dodatkowa zwiększy stabilność konstrukcji. 8

9 8. Gdy już wszystko mamy idealnie ustawione i zabezpieczone przed przesunięciem (należy mieć również na uwadze skurcz betonu w czasie jego wiązania, dlatego warto porządnie ustawić deski które będą trzymały konstrukcje) przygotowujemy mieszankę betonową do wyłożenia w otwory. Najlepiej żeby była rzadka wtedy ładnie wypełni przestrzenie między gruzem, słupkami i gruntem nie dotyczy w przypadku betonowania mieszanką z wytwórni.. 9

10 9. Po wypełnieniu wszystkich otworów nie zaszkodzi sprawdzić poziomów czy nic się nie zruszyło w czasie betonowania oraz dobrym nawykiem jest sprawdzenie po 1-2 h od zabetonowania czy nic się nie przechyliło. 10. Przez następne kilka dni wiążący beton należy pielęgnować poprzez polewanie go wodą. Po kilku dniach gdy beton już zwiąże (w zależności od zastosowanej mieszanki), należy sprawdzić dokręcenie śrub, założyć zaślepki na słupki oraz maskownice na śruby po czym śmiało można brać się za budowanie wymarzonej sylwetki :) Całość prezentowanego dokumentu stanowi własność firmy EXTREME WORKOUT Robert Rząd, NIP i jest utworem w rozumieniu ustawy z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz. U. Nr 90, poz. 631). Żadna jej część nie może być rozpowszechniana lub kopiowana w jakikolwiek sposób (elektroniczny, mechaniczny lub inny) bez pisemnej zgody firmy EXTREME WORKOUT Robert Rząd, NIP Bez zgody autora zabronione jest m.in. powielanie treści, ich kopiowanie, przedruk, przechowywanie i przetwarzanie z zastosowaniem jakichkolwiek środków elektronicznych, zarówno w całości, jak i w części. Zabronione jest dalsze rozpowszechnianie, o którym mowa w art. 25 ust. 1 pkt b ustawy z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych. 10
