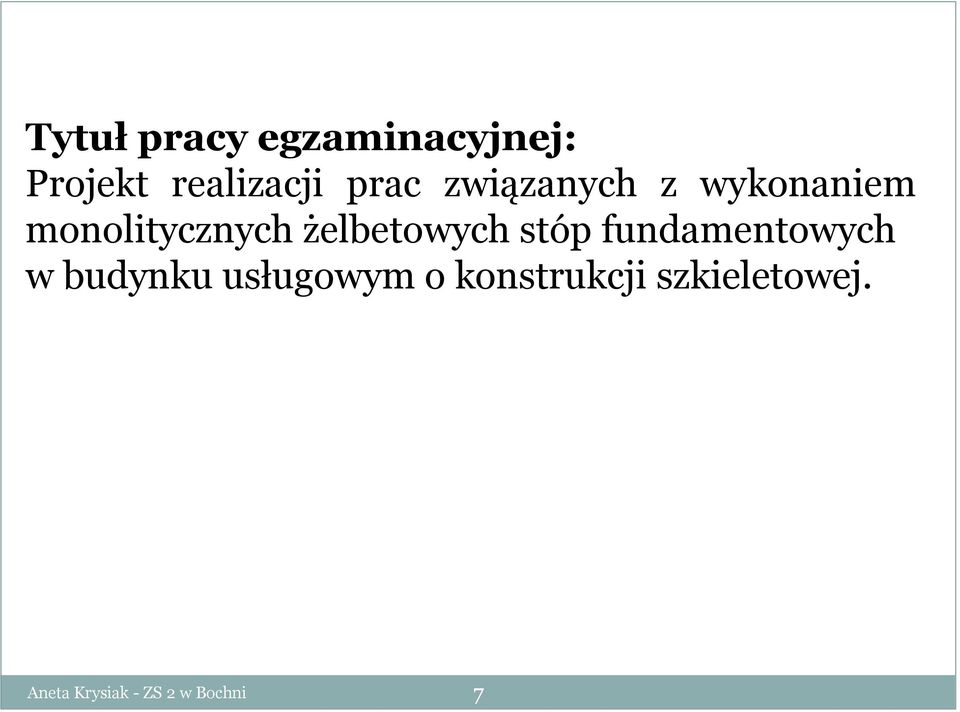

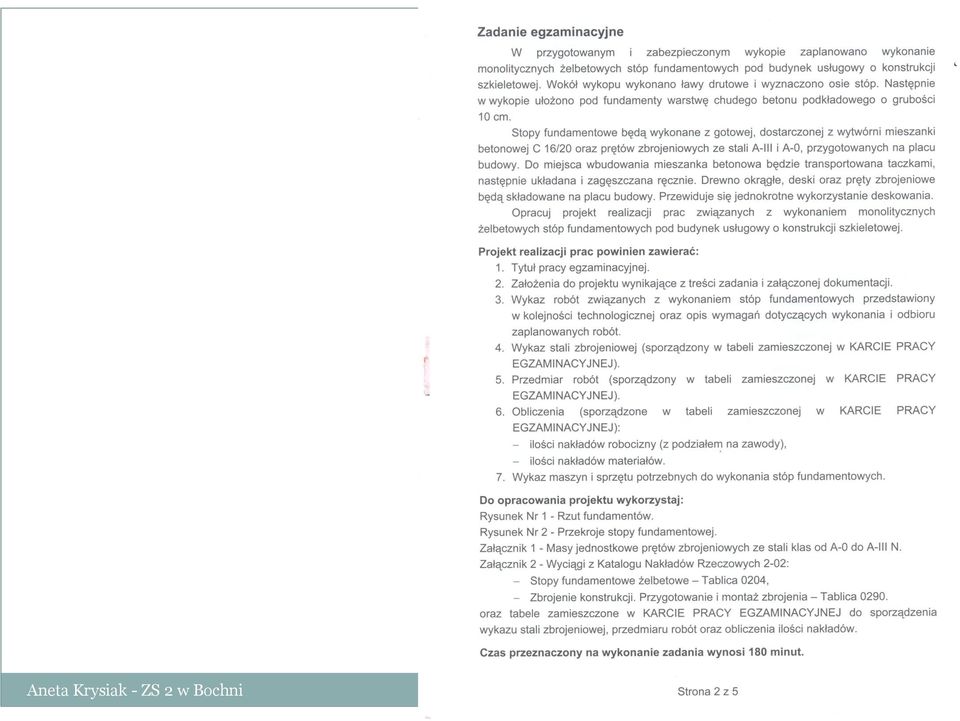

7 Tytuł pracy egzaminacyjnej: Projekt realizacji prac związanych z wykonaniem monolitycznych żelbetowych stóp fundamentowych w budynku usługowym o konstrukcji szkieletowej. 7

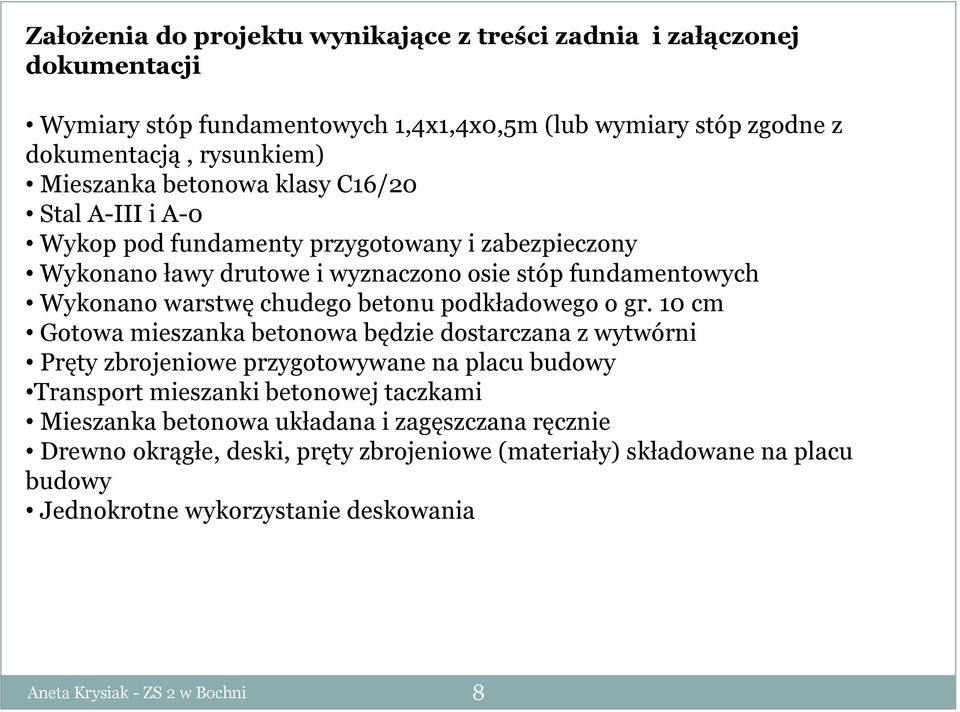

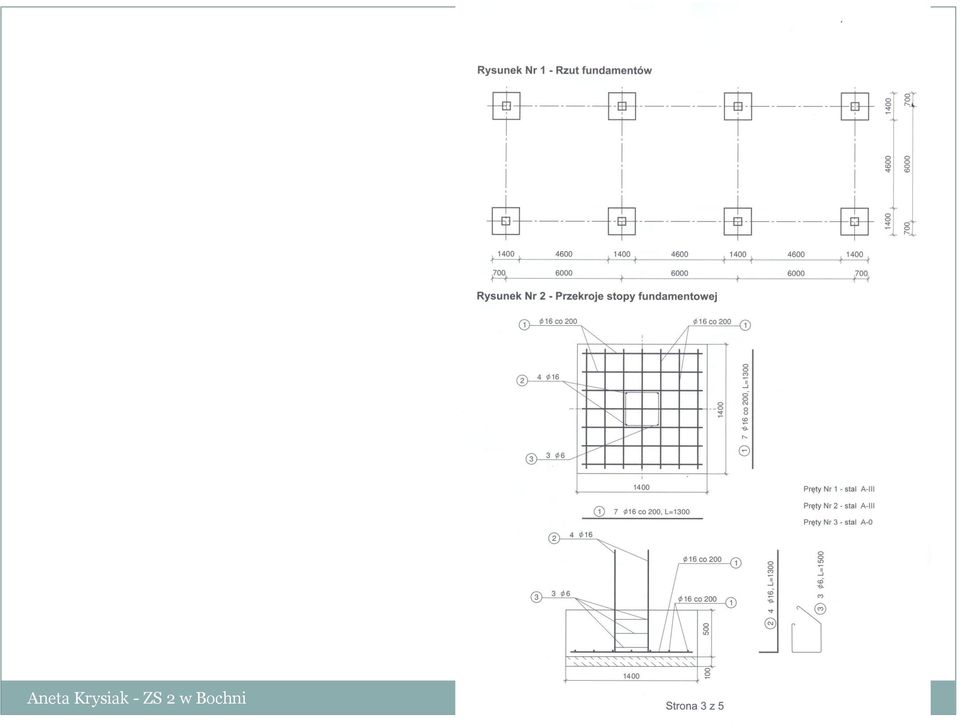

8 Założenia do projektu wynikające z treści zadnia i załączonej dokumentacji Wymiary stóp fundamentowych 1,4x1,4x0,5m (lub wymiary stóp zgodne z dokumentacją, rysunkiem) Mieszanka betonowa klasy C16/20 Stal A-III i A-0 Wykop pod fundamenty przygotowany i zabezpieczony Wykonano ławy drutowe i wyznaczono osie stóp fundamentowych Wykonano warstwę chudego betonu podkładowego o gr. 10 cm Gotowa mieszanka betonowa będzie dostarczana z wytwórni Pręty zbrojeniowe przygotowywane na placu budowy Transport mieszanki betonowej taczkami Mieszanka betonowa układana i zagęszczana ręcznie Drewno okrągłe, deski, pręty zbrojeniowe (materiały) składowane na placu budowy Jednokrotne wykorzystanie deskowania 8

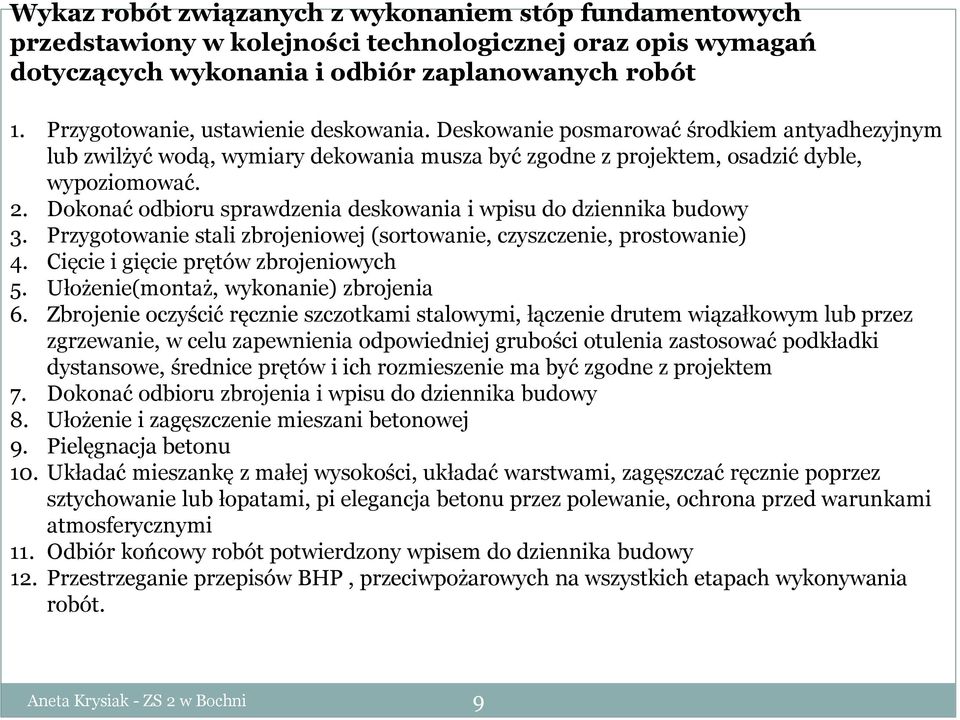

9 Wykaz robót związanych z wykonaniem stóp fundamentowych przedstawiony w kolejności technologicznej oraz opis wymagań dotyczących wykonania i odbiór zaplanowanych robót 1. Przygotowanie, ustawienie deskowania. Deskowanie posmarować środkiem antyadhezyjnym lub zwilżyć wodą, wymiary dekowania musza być zgodne z projektem, osadzić dyble, wypoziomować. 2. Dokonać odbioru sprawdzenia deskowania i wpisu do dziennika budowy 3. Przygotowanie stali zbrojeniowej (sortowanie, czyszczenie, prostowanie) 4. Cięcie i gięcie prętów zbrojeniowych 5. Ułożenie(montaż, wykonanie) zbrojenia 6. Zbrojenie oczyścić ręcznie szczotkami stalowymi, łączenie drutem wiązałkowym lub przez zgrzewanie, w celu zapewnienia odpowiedniej grubości otulenia zastosować podkładki dystansowe, średnice prętów i ich rozmieszenie ma być zgodne z projektem 7. Dokonać odbioru zbrojenia i wpisu do dziennika budowy 8. Ułożenie i zagęszczenie mieszani betonowej 9. Pielęgnacja betonu 10. Układać mieszankę z małej wysokości, układać warstwami, zagęszczać ręcznie poprzez sztychowanie lub łopatami, pi elegancja betonu przez polewanie, ochrona przed warunkami atmosferycznymi 11. Odbiór końcowy robót potwierdzony wpisem do dziennika budowy 12. Przestrzeganie przepisów BHP, przeciwpożarowych na wszystkich etapach wykonywania robót. 9

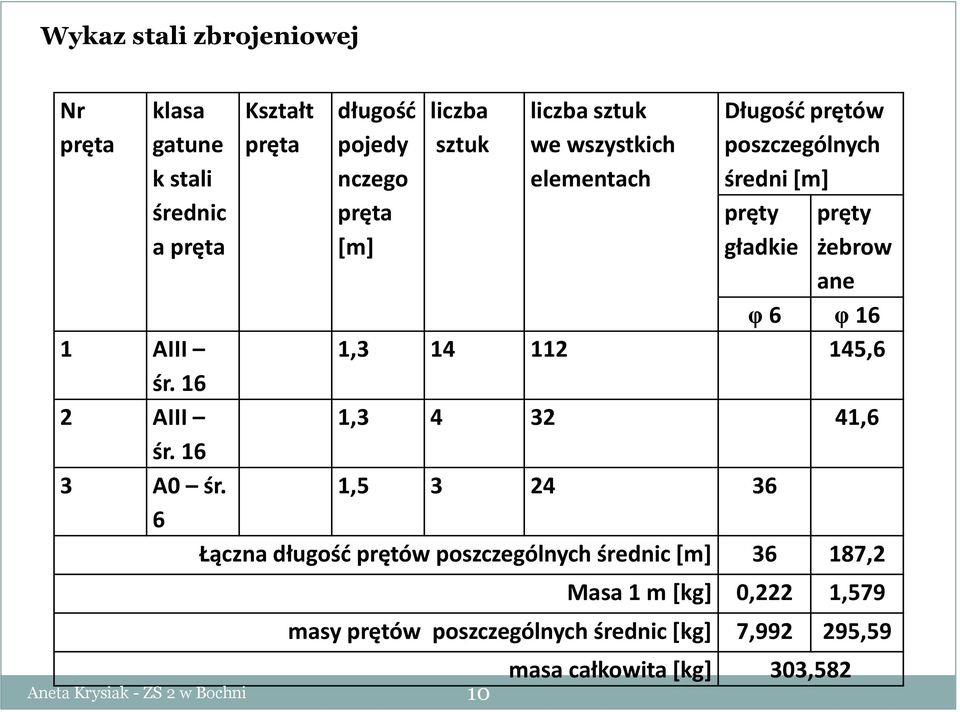

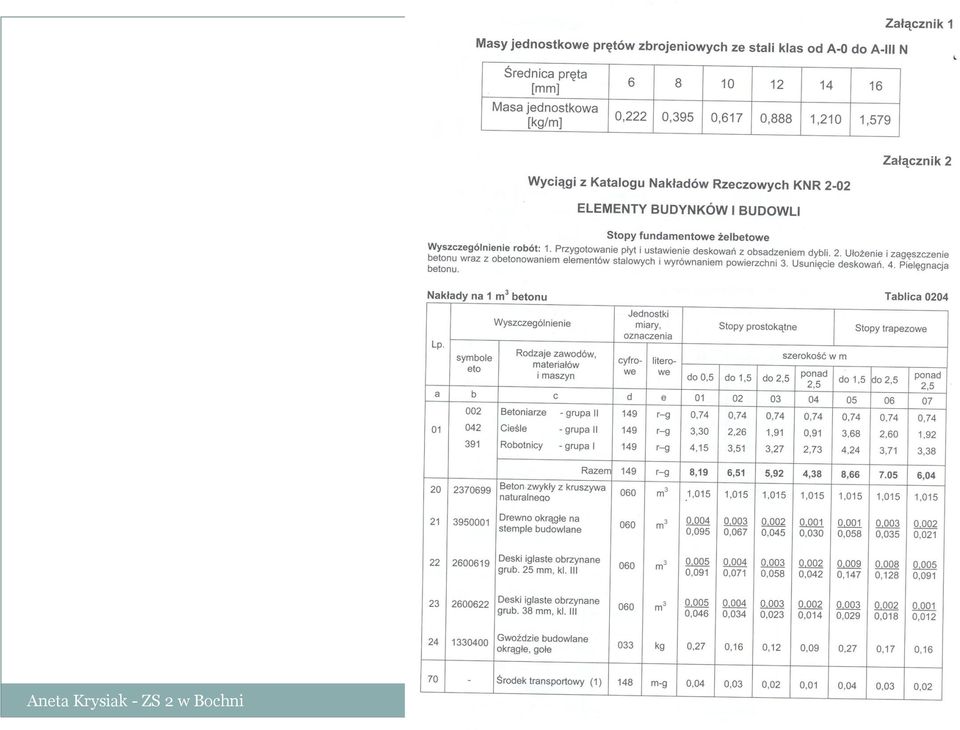

10 Wykaz stali zbrojeniowej Nr pręta klasa gatune k stali średnic a pręta Kształt pręta długość pojedy nczego pręta [m] liczba sztuk liczba sztuk we wszystkich elementach Długość prętów poszczególnych średni [m] pręty pręty gładkie żebrow ane φ 6 φ 16 1 AIII 1, ,6 śr AIII 1, ,6 śr A0 śr. 1, Łączna długość prętów poszczególnych średnic [m] ,2 Masa 1 m [kg] 0,222 1,579 masy prętów poszczególnych średnic [kg] 7, ,59 10 masa całkowita [kg] 303,582

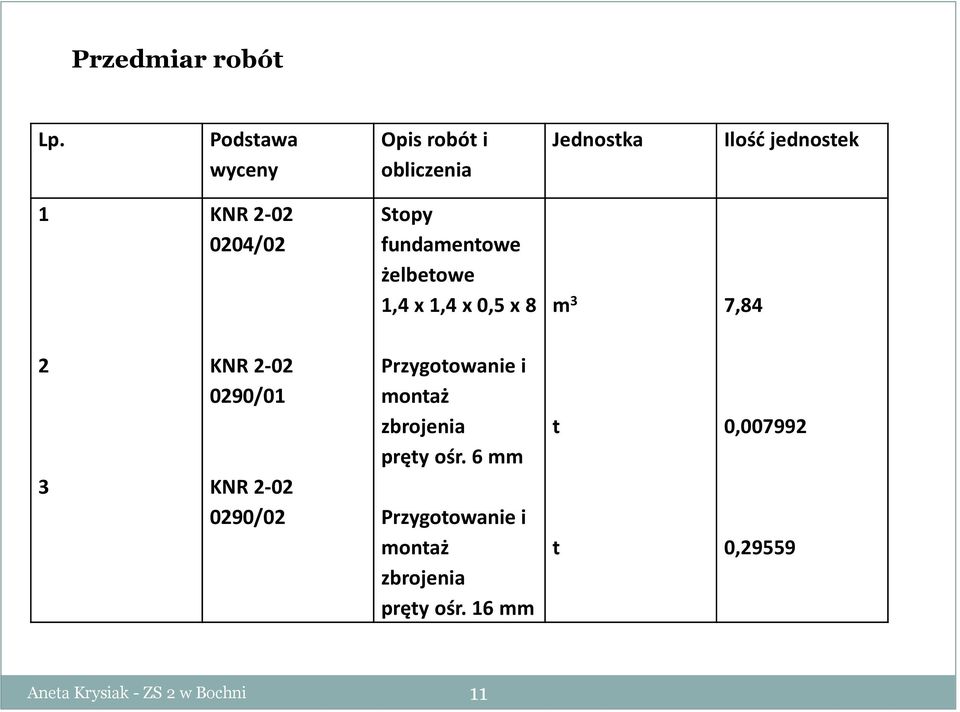

11 Przedmiar robót Lp. Podstawa wyceny Opis robót i obliczenia Jednostka Ilość jednostek 1 KNR /02 Stopy fundamentowe żelbetowe 1,4 x 1,4 x 0,5 x 8 m 3 7, KNR /01 KNR /02 Przygotowanie i montaż zbrojenia pręty ośr. 6 mm Przygotowanie i montaż zbrojenia pręty ośr. 16 mm t t 0, ,

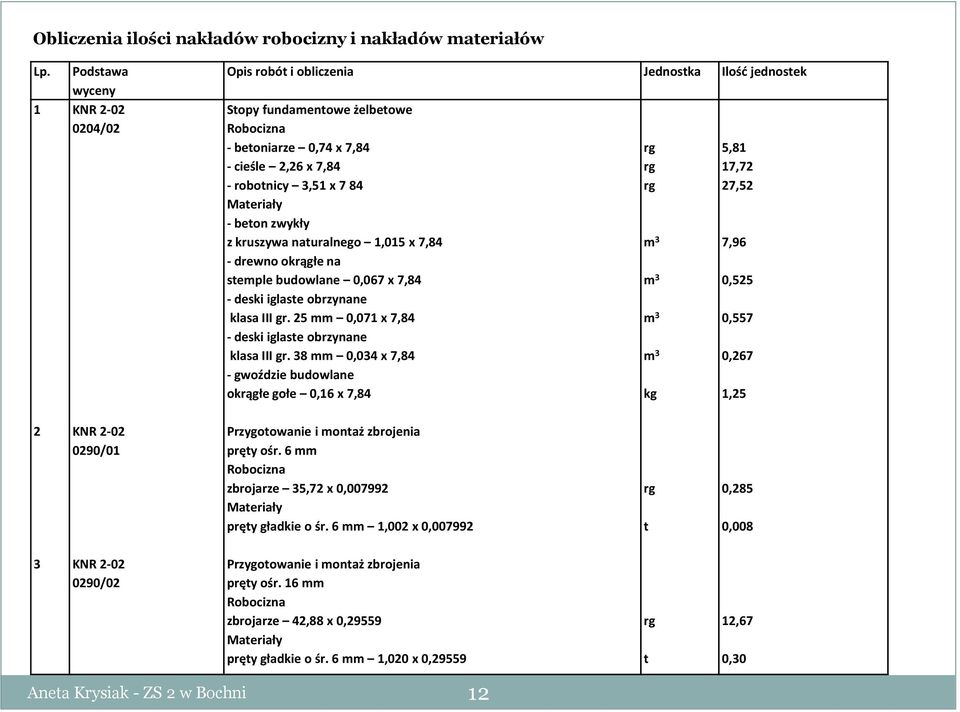

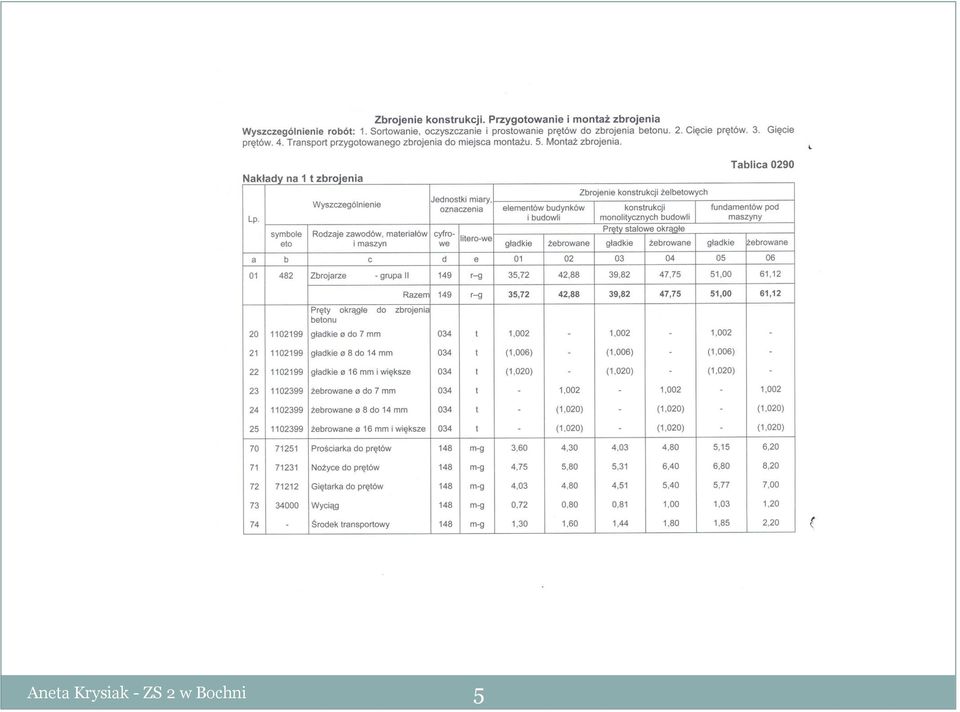

12 Obliczenia ilości nakładów robocizny i nakładów materiałów Lp. 1 Podstawa wyceny KNR /02 Opis robót i obliczenia Jednostka Ilość jednostek Stopy fundamentowe żelbetowe Robocizna - betoniarze 0,74 x 7,84 - cieśle 2,26 x 7,84 - robotnicy 3,51 x 7 84 Materiały - beton zwykły z kruszywa naturalnego 1,015 x 7,84 - drewno okrągłe na stemple budowlane 0,067 x 7,84 - deski iglaste obrzynane klasa III gr. 25 mm 0,071 x 7,84 - deski iglaste obrzynane klasa III gr. 38 mm 0,034 x 7,84 - gwoździe budowlane okrągłe gołe 0,16 x 7,84 rg rg rg m 3 m 3 m 3 m 3 kg 5,81 17,72 27,52 7,96 0,525 0,557 0,267 1,25 2 KNR /01 Przygotowanie i montaż zbrojenia pręty ośr. 6 mm Robocizna zbrojarze 35,72 x 0, Materiały pręty gładkie o śr. 6 mm 1,002 x 0, rg t 0,285 0,008 3 KNR /02 Przygotowanie i montaż zbrojenia pręty ośr. 16 mm Robocizna zbrojarze 42,88 x 0,29559 Materiały pręty gładkie o śr. 6 mm 1,020 x 0, rg t 12,67 0,30

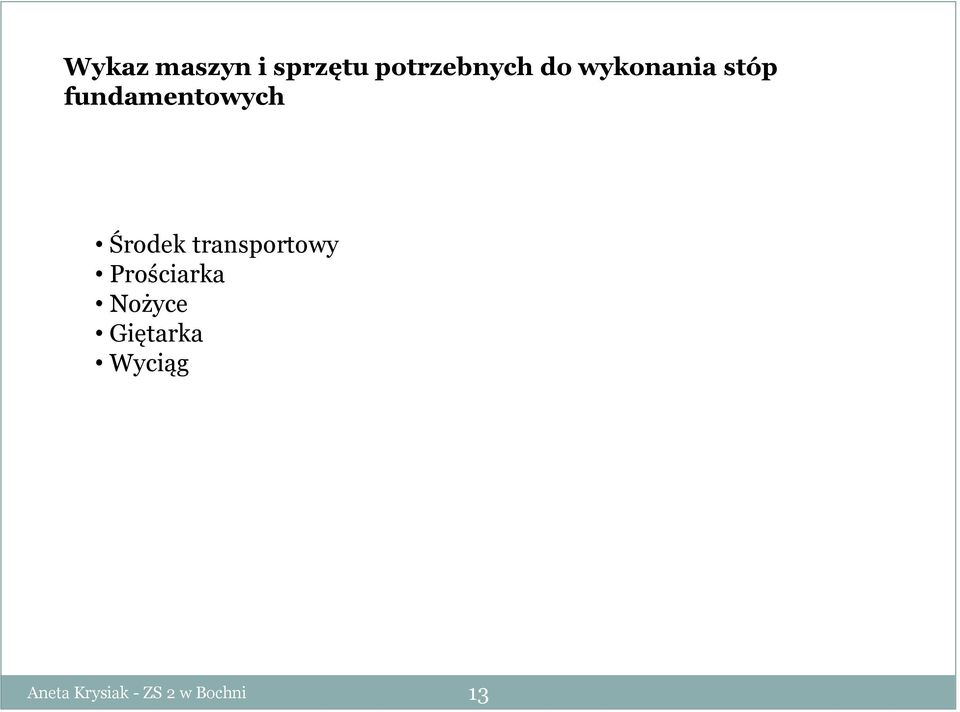

13 Wykaz maszyn i sprzętu potrzebnych do wykonania stóp fundamentowych Środek transportowy Prościarka Nożyce Giętarka Wyciąg 13
