1 Ławy fundamentowe: dwa sposoby wykonania ław Ławy fundamentowe to najpowszechniej stosowany sposób na posadowienie budynku jednorodzinnego. Duża popularność ław wiąże się przede wszystkim z łatwością ich wykonania, niedużym kosztem oraz wysoką trwałością. Ławy fundamentowe wykonuje się w deskowaniu albo bezpośrednio w gruncie, a w celu zwiększenia ich odporności na pękanie podczas osiadania gruntu, dodatkowo zbroi się je stalowymi prętami. Do posadowienia domu jednorodzinnego najczęściej stosuje się ławy betonowe, sprawdzające się na gruntach o dobrej nośności. Do ich budowy stosuje się beton klasy C16/20 lub C20/25, a w celu zwiększenia wytrzymałości dodatkowo wzmacnia się je podłużnie zbrojeniem wykonywanym najczęściej z 4 prętów o średnicy 12 mm, zamykanych tzw. strzemionami. Jeśli nośność gruntu jest niedostateczna lub istnieje ryzyko zwiększonych obciążeń stosuje się ławy żelbetowe - jeszcze bardziej wytrzymałe, zbrojone poprzecznie. Wykonywanie ław fundamentowych Ławy fundamentowe wykonuje się w deskowaniu albo bezpośrednio w gruncie. Wysokość zbrojonej ławy może wynosić cm, szerokość na ogół zawiera się w granicach cm, jednak dokładna wielkość wynika z tego, jakie obciążenie będzie przenosił fundament. Wymiary ławy niezbrojonej powinny przekraczać 40x80 cm. - ławy fundamentowe w deskowaniu page 1 / 12

2 (rys. Lafarge) Aby można było ustawić deskowanie, wykop powinien być szerszy o cm z każdej strony od szerokości ławy, jaka wynika z projektu technicznego. Po wykonaniu wykopu, na wypoziomowane dno wylewany jest podkład betonowy w postaci 10 centymetrowej warstwy chudego betonu. Jest to rzadki beton o małej zawartości cementu, który wsiąkając częściowo w grunt, tworzy pośrednią warstwę pomiędzy podłożem a fundamentem, co zapobiega mieszaniu się właściwego betonu z podłożem i wsiąkaniu w nie wody zarobowej. Deskowanie ma na celu zabezpieczyć beton przed wyciekaniem do gruntu. Szalunek z desek o wysokości ok. 40 cm można ustawiać po upływie doby od wylania chudego betonu. W deskowanie i ewentualne zbrojenie wlewa się właściwy beton, o konsystencji umożliwiającej staranne wypełnienie szalunków, tworzący ławę fundamentową. page 2 / 12

3 (Cały szalunek musi być solidnie zamocowany do podłoża, w przeciwnym razie wpływający beton może unieść szalunek i wypłynąć dołem. fot. archiwum) - ławy fundamentowe bezpośrednio w gruncie page 3 / 12

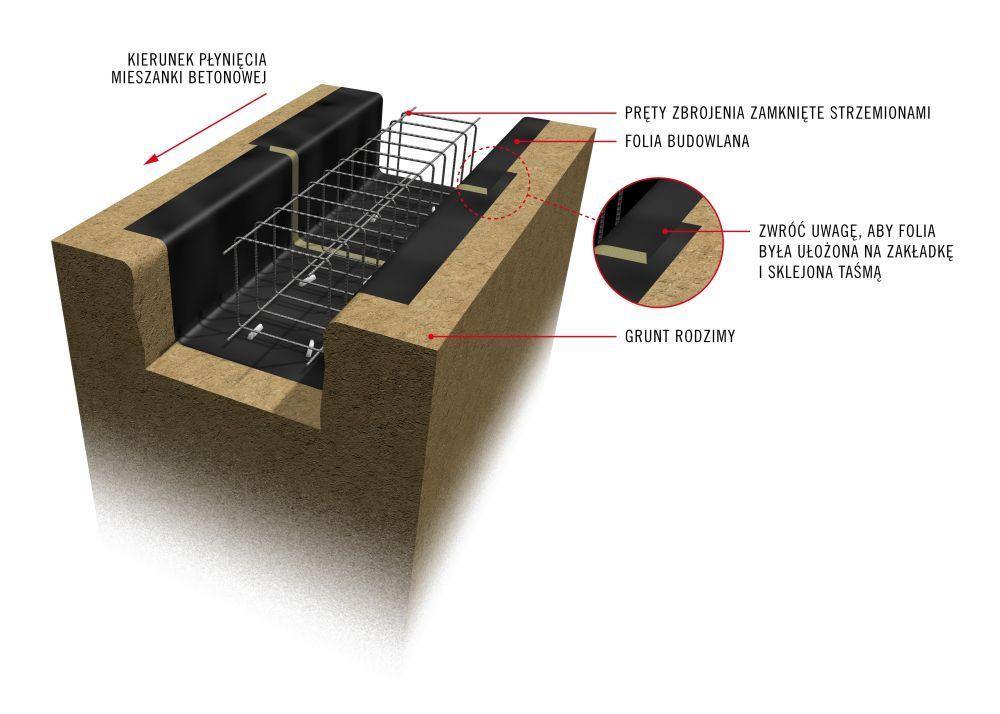

4 (rys. Lafarge) Jeżeli ławy fundamentowe będą bezpośrednio w gruncie, wykop wykonywany jest zgodnie z ich kształtem i wielkością. Po wykonaniu wykopu, dno i boki wykładane są folią hydroizolacyjną, której staranne ułożenie i wywinięcie z obu stron na cm zabezpieczy beton przed ściekaniem do gruntu. page 4 / 12

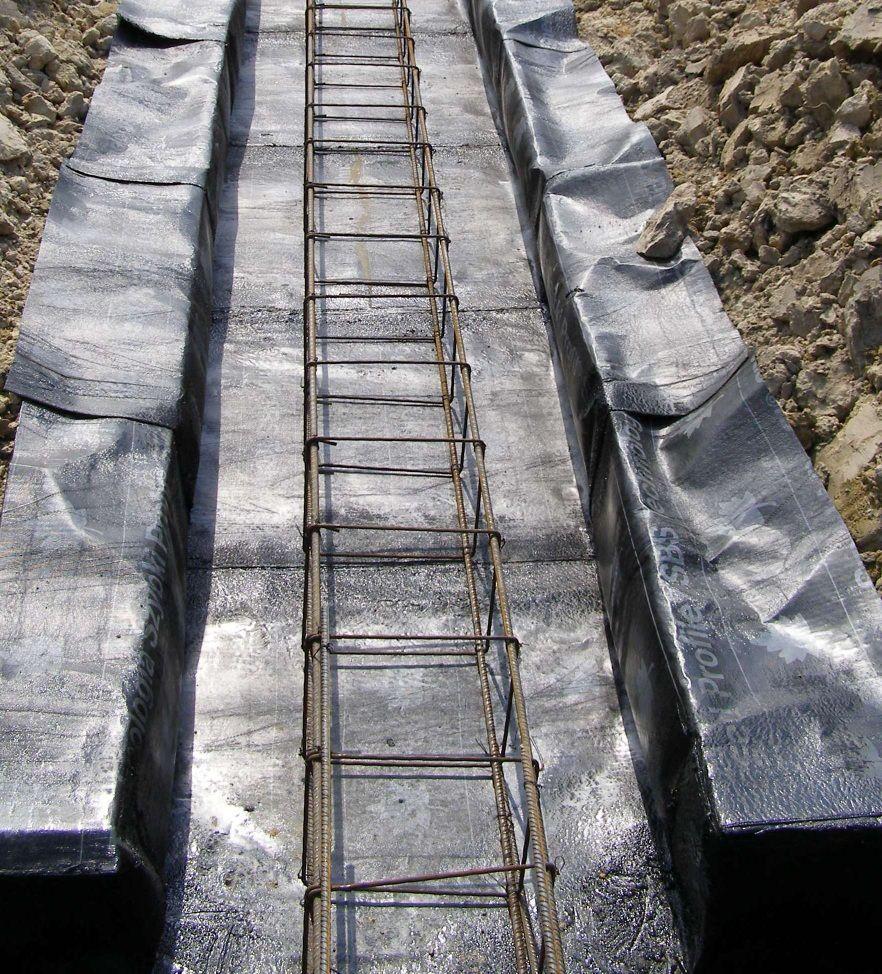

5 (Folia powinna być ułożona na zakładkę uwzględniając położenie planowanych punktów wylewania i kierunek płynięcia mieszanki betonowej. Na łączeniach folię należy skleić taśmą samoprzylepną. fot. Lafarge) Zbrojenie ław fundamentowych W wyniku obciążenia budynkiem grunt może nierównomiernie osiadać, powodując zginanie i w efekcie pękanie ław. Zwiększa się więc ich wytrzymałość dzięki zbrojeniu betonu. page 5 / 12

6 Dane dotyczące zbrojenia, znajdują się w projekcie technicznym budynku, gdzie określona jest klasa i gatunek stali, z której mają być wykonane pręty, a także ich długość oraz średnica. Standardowe zbrojenie w domach jednorodzinnych złożone jest z 4 prętów o średnicy 12 mm, połączonych strzemionami z prętów o średnicy 6 mm. Przeczytaj także: Budowa domu na jakiej głębokości fundamenty? To, na jakiej głębokości powinny znajdować się fundamenty domu, uzależnione jest od wielu czynników, m.in. od poziomu występowania gruntów nośnych i wody gruntowej, głębokości fundamentów budynków sąsiednich czy też od planowanego podpiwniczenie domu. Dokumentacja geotechniczna umożliwi podjęcie właściwej decyzji co do posadowienia domu. Zabezpieczenia domu przed wodą gruntową Bardzo istotne jest określenie maksymalnego poziomu wody gruntowej, a także możliwości jego wahania. Posadowienie płyty fundamentowej musi przewidywać podnoszenie się poziomu wody. W przeciwnym razie podczas wykopów może okazać się, że posadowienie znajduje się poniżej poziomu wody gruntowej i konieczne będzie odwodnienie lub wprowadzenie zmian w projekcie dotyczących doboru odpowiedniej izolacji. page 6 / 12

7 page 7 / 12

8 Budowa domu na glinie page 8 / 12

9 Na terenie Polski bardzo często występują grunty spoiste, takie jak gliny. Domy jednorodzinne usytuowane są na nich od lat, bez uszczerbku na konstrukcji budynku. Nie na każdej glinie jednak będziemy mogli wybudować dom. Gliny mają różne pochodzenie. Najczęściej spotkać się można z gruntem z gliny pochodzenia lodowcowego lub gruntem z gliny pochodzenia rzecznego, zwanego madami. page 9 / 12

10 page 10 / 12

11 Jak uniknąć błędów podczas stawiania fundamentów? Staranne wykonanie fundamentów to kluczowy etap dla dalszych prac przy budowie domu, ponieważ wszelkie uchybienia wpłyną niekorzystnie nie tylko na przebieg budowy, ale i na późniejsze użytkowanie obiektu. Na co zwrócić szczególną uwagę na tym etapie robót i jak uniknąć błędów podczas stawiania fundamentów? page 11 / 12
