Instrukcja montaŝu Mobilne Systemy Ochrony Przeciwpowodziowej DPS 2000

Transkrypt

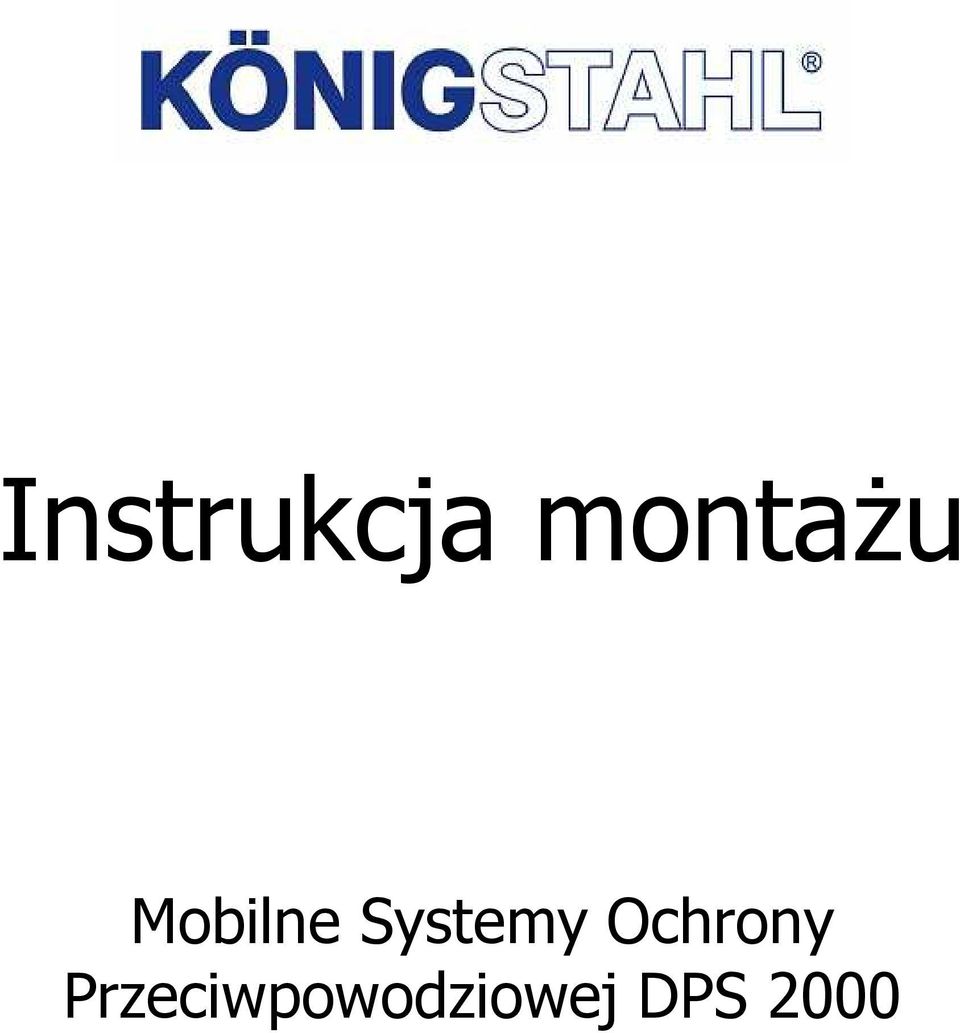

1 Instrukcja montaŝu Mobilne Systemy Ochrony Przeciwpowodziowej

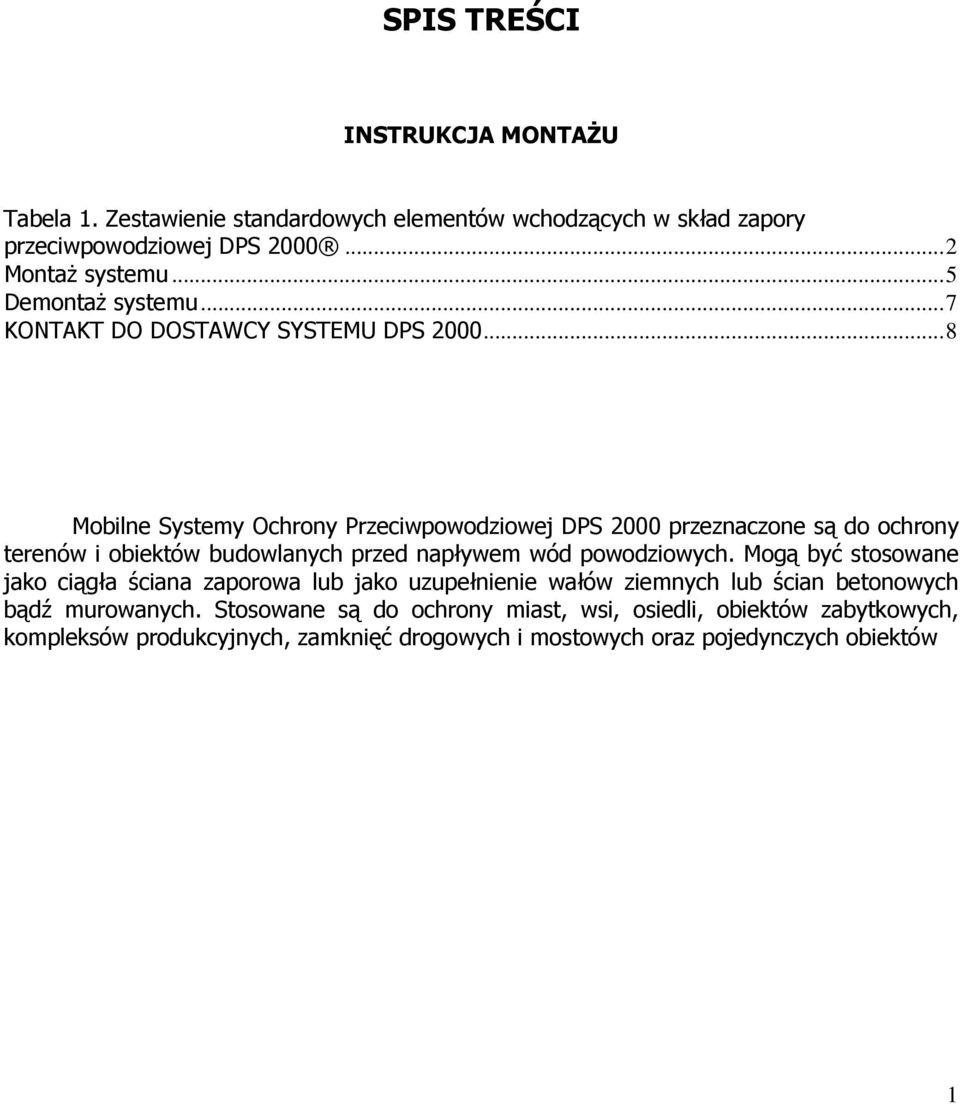

2 SPIS TREŚCI INSTRUKCJA MONTAśU Tabela 1. Zestawienie standardowych elementów wchodzących w skład zapory przeciwpowodziowej...2 MontaŜ systemu...5 DemontaŜ systemu...7 KONTAKT DO DOSTAWCY SYSTEMU...8 Mobilne Systemy Ochrony Przeciwpowodziowej przeznaczone są do ochrony terenów i obiektów budowlanych przed napływem wód powodziowych. Mogą być stosowane jako ciągła ściana zaporowa lub jako uzupełnienie wałów ziemnych lub ścian betonowych bądź murowanych. Stosowane są do ochrony miast, wsi, osiedli, obiektów zabytkowych, kompleksów produkcyjnych, zamknięć drogowych i mostowych oraz pojedynczych obiektów 1

3 Tabela 1. Zestawienie standardowych elementów wchodzących w skład zapory przeciwpowodziowej Elementy standardowe Rysunek Dane techniczne Akcesoria dodatkowe Belki zaporowe Słup pośredni (wspornik) belka podwalina - AlMgSi 0.5 F22 - szerokość 100 mm - wysokość 200 mm - I yb = 1327 cm 4 - I zb = 421 cm 4 - W yb = 114 cm 3 - W zb = 84 cm 3 - I yp = 1156 cm 4 - I zp = 417 cm 4 - W yp = 1054 cm 3 - W zp = 83 cm 3 - opatentowane zazębienie w kształcie litery S - waga 7 kg na metr bieŝący - podwalina oznaczona kolorem niebieskim - AlMgSi 0.5 F22 - I y = 4088 cm 4 - I z = 838 cm 4 - W y = 363 cm 3 - W z = 108 cm 3 - waga zestawu 17 kg/mb - uszczelka z EPDM i gumy mikroporyzowanej (duplex) - uszczelka z EPDM i gumy mikroporyzowanej (duplex) - pręt ze stali St 900/1100 z gwintem rolkowym - nakrętka pod klucz M36 z gwintem rolkowym - podkładka d=22 mm 2

4 Przypora nośna - belka ukośna 90x50x4 mm, profil stalowy lub aluminiowy - poprzeczka 50x50x4 mm, profil stalowy lub aluminiowy - śruba bagnetowa do przytwierdzenia przypory do słupa pośredniego - płyta stalowa 160x160x12 m ze śrubą z gwintem rolkowym Płyta kotwiąca Szyna dolna V2A zintegrowana z płytami kotwiącymi - stal V2A połączone na stałe płyta, pręty sześciokątne St 900/1100 (z gwintem rolkowym) i kotwy do zabetonowania - warianty wymiarów płyty: 260 x 170 x 15 mm 300 x 200 x 20 mm 300 x 200 x 25 mm - stal V2A grubość 8 mm - szerokość 120 mm - zaślepka ze stali cynkowanej 3

5 Przyłącze ścienne V2A Przyłącze ścienne UPE 160 Rzut przyłącza z góry - blacha stalowa V2A , grubość 3 mm - szyna halfena HM 28/15A2, - kotwy stal V2A (płaskownik 50x100/3) co 50 cm - długość do 6 m - ceownik 160 stal ST37 cynkowany ogniowo - szyna halfena HM 28/15A2 - długość do 6 m - szerokość 0,16 m - wodoodporna taśma pęczniejąca 20x15 mm - śruby M12 z łbem stoŝkowym Zacisk blokujący (bloker) Rzut przyłącza z góry - odlew aluminiowy - śruba sześciokątna ze stali V2A pod klucz M18 z gwintem rolkowym 4

6 MontaŜ systemu I. W przypadku zapory wieloprzęsłowej naleŝy usunąć zaślepki z płyt kotwiących wsporniki, oraz ewentualnie z otworów gniazd blokerów do zabetonowania. II. Ustawić odpowiedniej wysokości wsporniki na płytach kotwiących oraz przymocować je przy uŝyciu trzech śrub kotwiących z gwintem rolkowym. Śruby naleŝy mocno dokręcić kluczem M36. 5

7 III. Po przytwierdzeniu słupów, pomiędzy nie wkładane są szandory (belki zaporowe). Jako pierwszą dolną belkę kaŝdego przęsła układa się belki w kolorze niebieskim. Istnieje moŝliwość stopniowej budowy systemu, poprzez zakładanie w kolejnych przęsłach belek w miarę przyboru wody lub jednorazowe ustawienie całej wysokości przęsła (zapory). Nie ma konieczności wsuwania belek od góry - moŝna je wsuwać kolejno najpierw jednym końcem, a następnie ukośnie drugim. Ułatwia to montaŝ i umoŝliwia zakładanie belek przez jedną osobę. KaŜdą belkę po wsunięciu naleŝy docisnąć, szczególnie w przypadku zastosowania uszczelki fundamentowej. IV. Końcową czynnością na kaŝdym etapie pracy jest zablokowanie ułoŝonych juŝ belek za pomocą zacisków (blokerów) lub cięgien blokujących. Zabezpieczy to przed uniesieniem belek siłą wyporu wody. Zaciski mocowane są bagnetowo w przyłączach ściennych czy wspornikach. Po zamontowaniu całego przęsła, blokery naleŝy lekko dokręcić kluczem M19. 6

8 DemontaŜ systemu I. Czynność demontaŝu zapory wykonujemy w odwrotnej kolejności niŝ czynności montaŝu. II. W przypadku istnienia zapory wieloprzęsłowej moŝna ułatwić sobie demontaŝ wykonując następujące czynności: a. Wyjęcie belek z jednego przęsła. b. Wykręcenie śrub ze wsporników i odchylenie wsporników na bok. c. Wysunięcie pozostałych belek. III. Po demontaŝu elementów ruchomych, otwory w płytach kotwiących zabezpiecza się zaślepkami przed działaniem warunków atmosferycznych i dewastacją. IV. Podobnie przyłącza ścienne są zamykane systemowymi osłonami (maskownicami). 7
