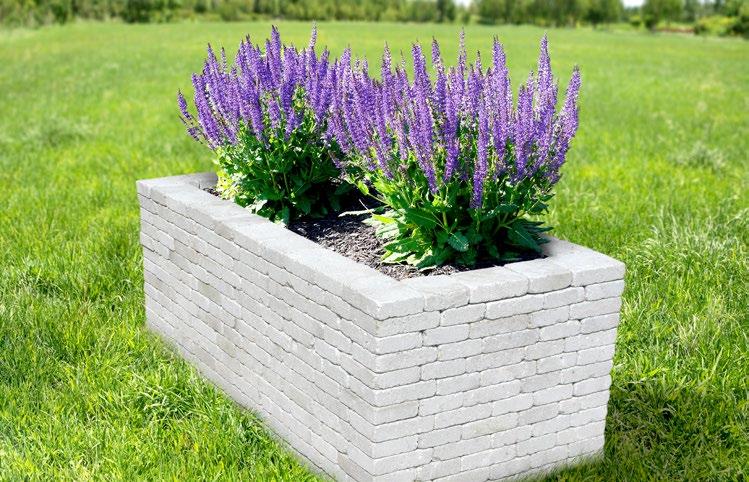

1 INSTRUKCJA MONTAŻU DONICY Z KOSTEK MURJA LIBET RZUT Z GÓRY 68 CM 152 CM RZUT FRONT RZUT BOK 52 CM 52 CM 152 CM 68 CM rzut. 1

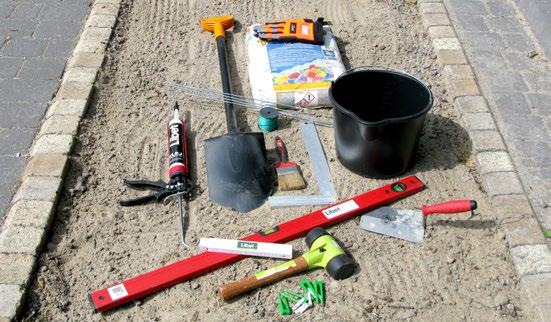

2 I. WYKORZYSTANE MATERIAŁY II. PRZEZNACZENIE DONICY Materiały dostępne w pakiecie: Kostka Murja Libet Libet Klej do betonu 2w1 Waga materiałów na paletach: ok kg Palety 2 szt.: ok. 50 kg Materiały dodatkowe: gotowa sucha zaprawa betonowa klasy C 20/25 izolacja pozioma na powierzchni zaprawa klejąca z oznaczeniem (C2S1) woda 364 szt szt. (zestaw zawiera 16 szt. elementów rezerwowych) 10 sztuk 6 opakowań 25 kg ok. 1 m2 1 opakowanie 25 kg ok. 30l Donica wykonana zgodnie z niniejszą instrukcją jest elementem typowo dekoracyjnym. Została zmontowana z systemu dwóch kostek postarzanych, wyprodukowanych zgodnie z Normą Europejską PN-EN Prefabrykaty Betonowe Elementy małej architektury ulic i ogrodów. Donica jest elementem ozdobnym nienośnym, z prefabrykowanych wyrobów i elementów betonowych. Możliwe jest zastosowanie w miejscach publicznych i na terenach prywatnych, takich jak: ogrody, parki, ścieżki dla pieszych lub place. Pełni ona funkcję kształtowania krajobrazu, nie ma natomiast zadania przenoszenia obciążeń od ruchu pojazdów. III. PRZEDMIOT INSTRUKCJI Przedmiotem niniejszej instrukcji są wymagania dotyczące wykonania i odbioru robót związanych z samodzielnym montażem donicy. IV. ZAKRES ZASTOSOWANIA Narzędzia potrzebne do wykonania donicy: 1 łopata 8 4 pręty 2 poziomica 1,5 m 9 kliny od 2 mm do 20 mm 3 miarka 10 pędzel 4 pistolet do kleju w kartuszu 11 rękawice 5 wiadro 12 okulary ochronne 6 kielnia 13 szlifierka kątowa z tarczą do szlifowania betonu 7 sznurek 14 młotek Instrukcja montażu donicy jest dokumentem wskazującym wytyczne do przeprowadzenia i odbioru robót budowlanych związanych z instalacją donicy. Wytycznych zawartych w niniejszej instrukcji należy bezwzględnie przestrzegać. Wszystkie prace powinny zostać wykonane zgodnie ze sztuką budowlaną. Zalecana temperatura prac: od +5 do +25 stopni Celsjusza, przy średniej wilgotności powietrza. V. SPOSÓB MOCOWANIA Donice możemy montować tylko na podłożu nośnym, tzn. zdolnym przenieść obciążenie całego elementu wraz z fundamentem betonowym ok kg/m 2 Wyróżniamy dwa sposoby mocowań elementów małej architektury na podłożach: a) na podłożach litych, tzn. na gotowych chodnikach, alejkach i drogach wykonanych z kostek lub płyt betonowych oraz z asfaltu. W tym przypadku należy sprawdzić poziom nawierzchni i całość powierzchni planowanej donicy pokryć hydroizolacją. b) na fundamencie betonowym zabudowanym bezpośrednio w gruncie. Fundament jest elementem konstrukcyjnym, przekazującym na podłoże gruntowe całość obciążeń budowli. W związku z tym dobór odpowiedniego rozwiązania fundamentu zapewnia: - minimalne i równomierne osiadanie budowli oraz jej stateczność, - właściwą głębokość posadowienia (na warstwie gruntu o odpowiedniej nośności), - zabezpieczenie budowli przed zawilgoceniem, np. podciąganiem kapilarnym, poprzez wykonanie izolacji poziomych. 2 3

3 schemat wykonania fundamentu 2) Wykonaj wykop pod fundament o głębokości minimum cm. 3) Wykonaj fundament zgodnie z Rys. nr 1. 4 CM MURJA ZAPRAWA KLEJĄCA IZOLACJA POZIOMA BITUMICZNA GRUBOŚĆ MIN. 2 MM CM ŁAWA FUNDAMENTOWA 20 CM rys. 1 1) Wytycz miejsce montażu donicy. GRUNT NOŚNY 4) Pamiętaj, aby fundament wypoziomować, a powierzchnię wyrównać. Po uzyskaniu wytrzymałości i odporności fundamentu (zgodnie z instrukcją producenta zastosowanej zaprawy betonowej klasy C 20/25), przystępujemy do dalszych prac. W przypadku wystąpienia nierówności istnieje możliwość wyrównania fundamentu szlifierką tarczową. 5) Całość pokryj izolacją bitumiczną, grubości min. 2 mm 6) Ułóż pierwszą warstwę na sucho i upewnij się, że układ kostek jest zgodny z rzutem nr 1 niniejszej instrukcji (str. 1), a następnie zdemontuj kostki. 4 5

4 7) Oczyść powierzchnię fundamentu. 8) Przygotuj zaprawę klejącą z oznaczeniem C2S1 (według instrukcji producenta) i zamontuj pierwszą warstwę. 11) Sprawdzaj poziom i pion donicy oraz kąt prosty narożników. Ewentualne odchylenia koryguj na bieżąco. W sytuacjach uzasadnionych użyj klinów. 12) Z kolejnymi warstwami postępuj jak wyżej. 9) Sprawdzaj poziom i kąt każdej montowanej kostki. Ewentualne odchylenia od poziomu koryguj na bieżąco. W sytuacjach uzasadnionych użyj klinów. 13) Gotowa donica może być użytkowana po 48 godzinach od momentu zakończenia prac. 10) Po upływie minimum 48 godzin montujemy kolejne warstwy kostek przy użyciu bezbarwnego kleju-uszczelniacza na bazie polimeru Libet 2w1 do betonu. Przed aplikacją kleju oczyść powierzchnię kostek. Klej nakładaj na całej długości elementów w ich środkowej części. Zalecana aplikacja warstwy kleju o grubości ok. 6-8 mm. Kontrola - w czasie instalacji kwietników należy zbadać: - zgodność wykonania donicy z dokumentacją projektową (lokalizacja, wymiary), - zachowanie dopuszczalnych odchyłek wymiarów, - poprawność wykonania fundamentów pod donicę, - poprawność wykonania donicy jako gotowego elementu małej architektury. W przypadku montażu wykonanego niezgodnie z powyższą instrukcją producent nie ponosi odpowiedzialności za powstałe szkody, a reklamacje nie będą uwzględniane. 6 7

5
