Dokumentację do wykonania zadania stanowią: - rysunki rzutu i przekrojów stropu załącznik nr 1 - tablice z KNR 2-02 załączniki nr 1,2,3.

Transkrypt

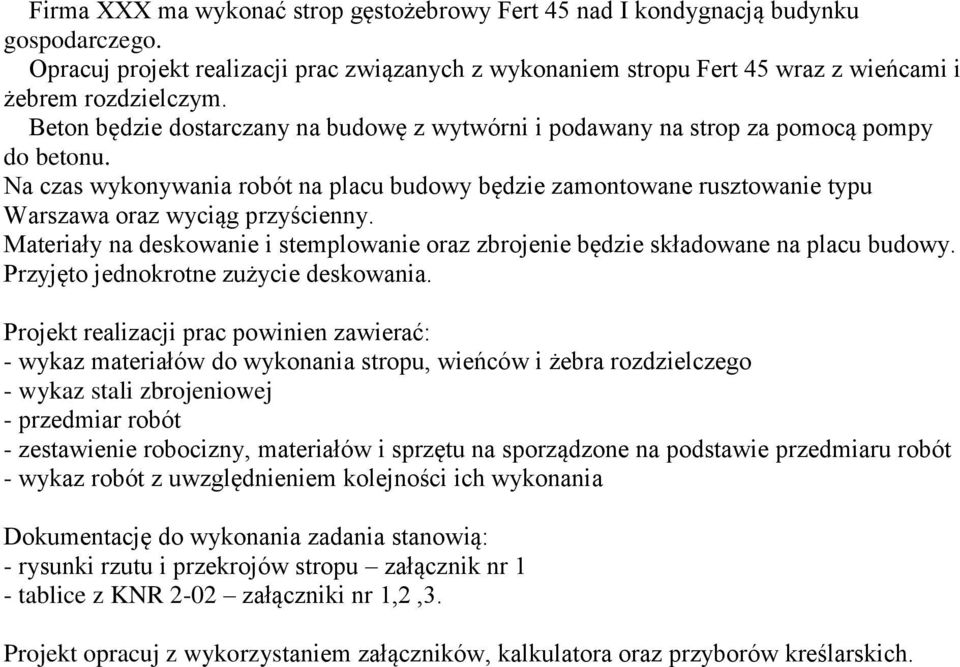

1 Firma XXX ma wykonać strop gęstożebrowy Fert 45 nad I kondygnacją budynku gospodarczego. Opracuj projekt realizacji prac związanych z wykonaniem stropu Fert 45 wraz z wieńcami i żebrem rozdzielczym. Beton będzie dostarczany na budowę z wytwórni i podawany na strop za pomocą pompy do betonu. Na czas wykonywania robót na placu budowy będzie zamontowane rusztowanie typu Warszawa oraz wyciąg przyścienny. Materiały na deskowanie i stemplowanie oraz zbrojenie będzie składowane na placu budowy. Przyjęto jednokrotne zużycie deskowania. Projekt realizacji prac powinien zawierać: - wykaz materiałów do wykonania stropu, wieńców i żebra rozdzielczego - wykaz stali zbrojeniowej - przedmiar robót - zestawienie robocizny, materiałów i sprzętu na sporządzone na podstawie przedmiaru robót - wykaz robót z uwzględnieniem kolejności ich wykonania Dokumentację do wykonania zadania stanowią: - rysunki rzutu i przekrojów stropu załącznik nr 1 - tablice z KNR 2-02 załączniki nr 1,2,3. Projekt opracuj z wykorzystaniem załączników, kalkulatora oraz przyborów kreślarskich.

2

3 Załącznik nr 2

4

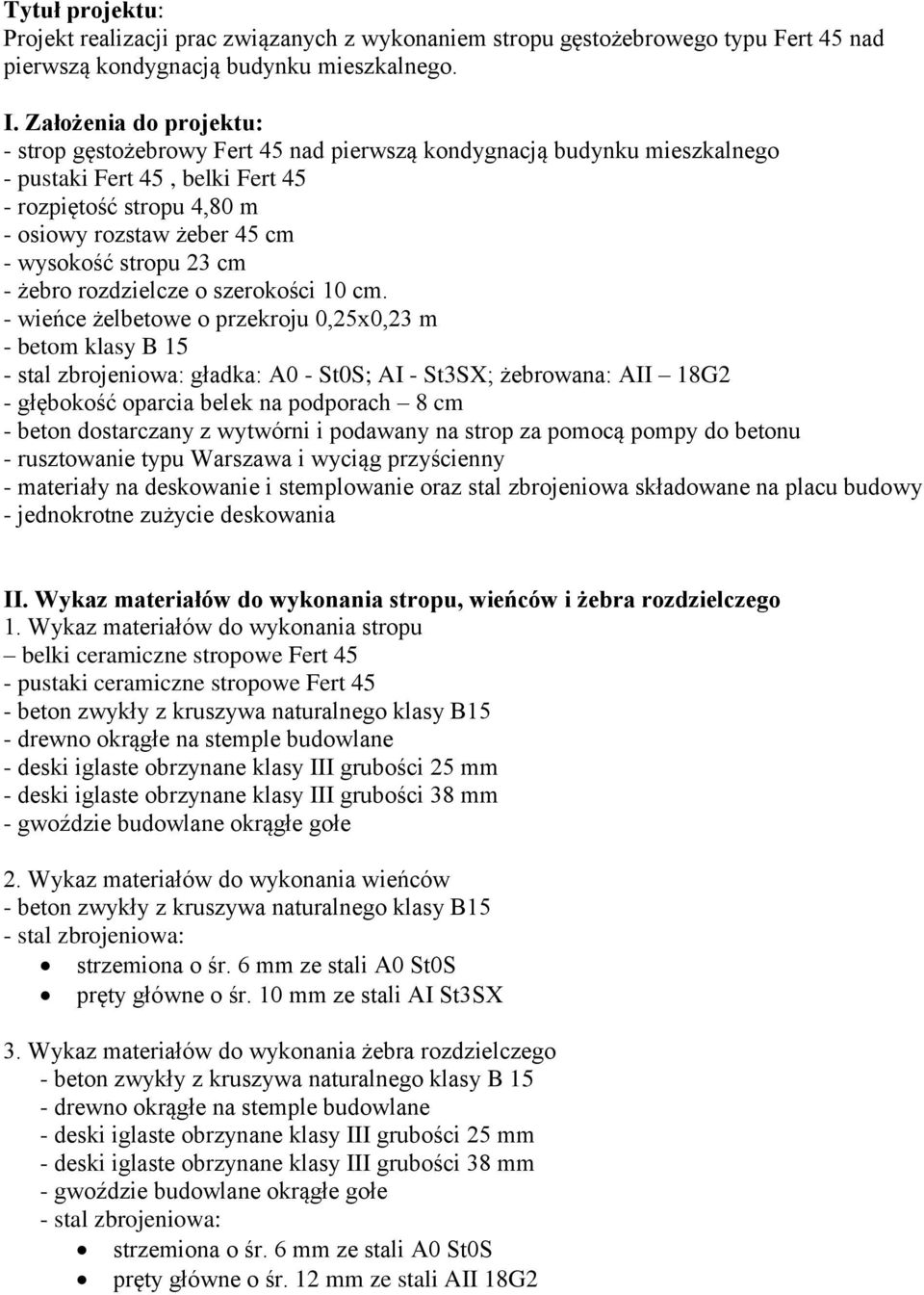

5 Tytuł projektu: Projekt realizacji prac związanych z wykonaniem stropu gęstożebrowego typu Fert 45 nad pierwszą kondygnacją budynku mieszkalnego. I. Założenia do projektu: - strop gęstożebrowy Fert 45 nad pierwszą kondygnacją budynku mieszkalnego - pustaki Fert 45, belki Fert 45 - rozpiętość stropu 4,80 m - osiowy rozstaw żeber 45 cm - wysokość stropu 23 cm - żebro rozdzielcze o szerokości 10 cm. - wieńce żelbetowe o przekroju 0,25x0,23 m - betom klasy B 15 - stal zbrojeniowa: gładka: A0 - St0S; AI - St3SX; żebrowana: AII 18G2 - głębokość oparcia belek na podporach 8 cm - beton dostarczany z wytwórni i podawany na strop za pomocą pompy do betonu - rusztowanie typu Warszawa i wyciąg przyścienny - materiały na deskowanie i stemplowanie oraz stal zbrojeniowa składowane na placu budowy - jednokrotne zużycie deskowania II. Wykaz materiałów do wykonania stropu, wieńców i żebra rozdzielczego 1. Wykaz materiałów do wykonania stropu belki ceramiczne stropowe Fert 45 - pustaki ceramiczne stropowe Fert 45 - beton zwykły z kruszywa naturalnego klasy B15 - drewno okrągłe na stemple budowlane - deski iglaste obrzynane klasy III grubości 25 mm - deski iglaste obrzynane klasy III grubości 38 mm - gwoździe budowlane okrągłe gołe 2. Wykaz materiałów do wykonania wieńców - beton zwykły z kruszywa naturalnego klasy B15 - stal zbrojeniowa: strzemiona o śr. 6 mm ze stali A0 St0S pręty główne o śr. 10 mm ze stali AI St3SX 3. Wykaz materiałów do wykonania żebra rozdzielczego - beton zwykły z kruszywa naturalnego klasy B 15 - drewno okrągłe na stemple budowlane - deski iglaste obrzynane klasy III grubości 25 mm - deski iglaste obrzynane klasy III grubości 38 mm - gwoździe budowlane okrągłe gołe - stal zbrojeniowa: strzemiona o śr. 6 mm ze stali A0 St0S pręty główne o śr. 12 mm ze stali AII 18G2

6

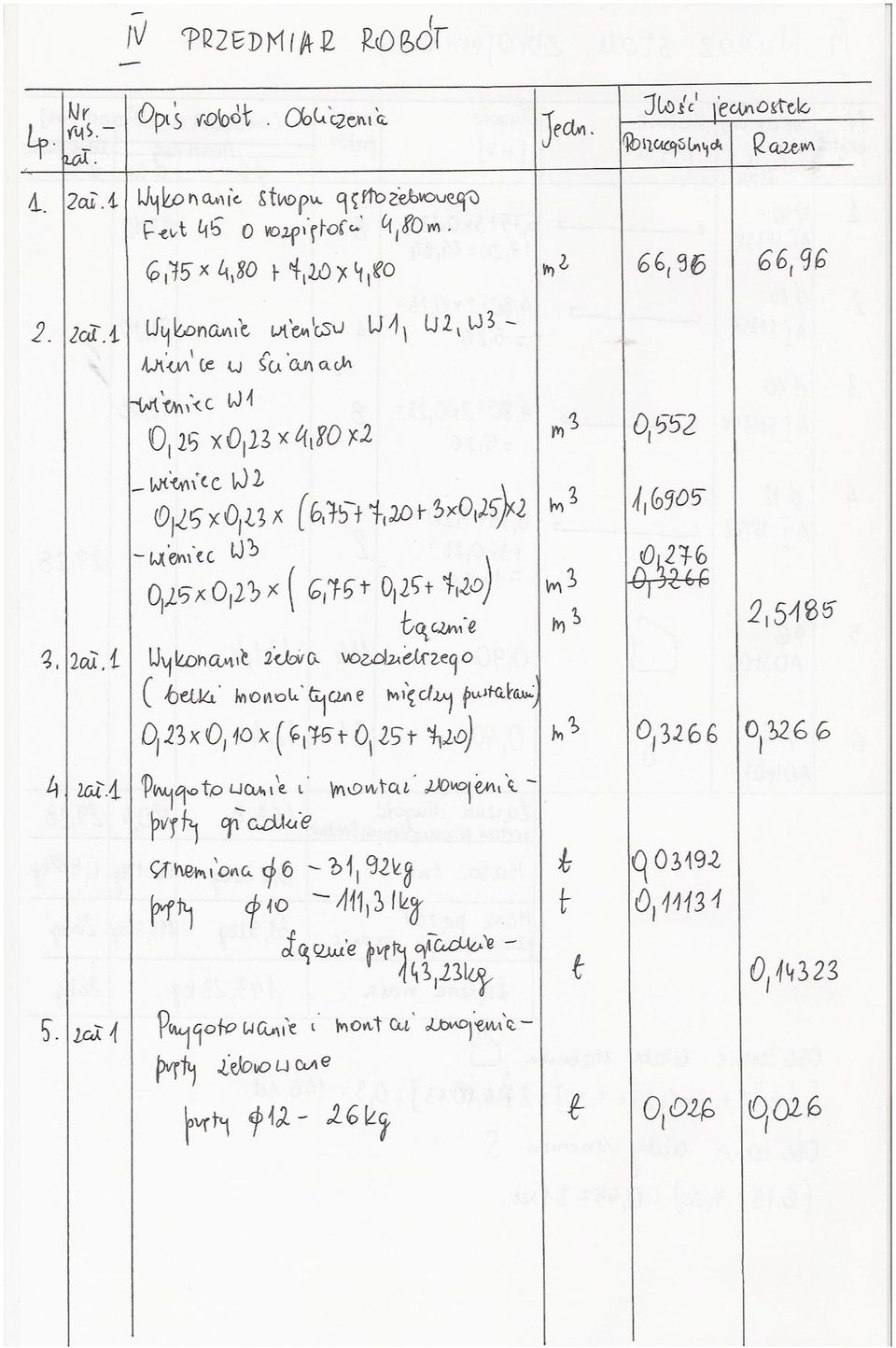

7

8

9

10

11 VI. Wykaz robót z uwzględnieniem kolejności ich wykonania 1. Wykonanie stemplowania i deskowania podpory z desek na rąb grubości 38 mm, opartych na słupkach z krawędziaków lub okrąglaków. Jeżeli rozpiętość stropu przekracza 4,50 m. dajemy dwie podpory pośrednie ustawione w 1/3 rozpiętości stropu mierzone od końców belek. Podpory należy spoziomować i usztywnić. 2. Ułożenie belek stropu wyznaczenie osi belek, rozmieszczenie belek. W celu dokładnego rozstawienia belek należy pomiędzy sąsiednimi belkami na obu końcach umieścić po jednym pustaku, i dodatkowo ( przy rozpiętości powyżej 4,50 m.) należy umieścić po jednym pustaku w połowie belki lub po dwa pustaki, jeżeli strop ma mieć żebro rozdzielcze(jak w naszym przypadku). 3. Przygotowanie i montaż zbrojenia: - czyszczenie stali zbrojeniowej usunięcie z powierzchni prętów zanieczyszczeń smarami, farbą olejną itp., a także łuszczącej się rdzy ręcznie szczotkami drucianymi, - prostowanie prętów za pomocą prościarki do prętów, - cięcie prętów na odcinki wynikające z projektu, za pomocą nożyc do prętów, - gięcie prętów zgodnie z projektem, za pomocą giętarki do prętów, - montaż szkieletów zbrojeniowych. 4. Układanie pustaków pomiędzy belkami - wykonuje się z pomostu roboczego wykonanego z desek grubości 38 mm. Układa się je na styk. Drobne uszkodzenie pustaków należy na prawić zaprawą cementową. Pustaki skrajne przy wieńcach żelbetowych i zebrach rozdzielczych należy zadeklować. 5. Ułożenie zbrojenia zgodnie z projektem zbrojenie układamy po sprawdzeniu i odbiorze deskowania. Powinno być tak usytuowane, aby nie uległo uszkodzeniom i przemieszczeniom w trakcie betonowania i zagęszczania mieszanki betonowej. Zbrojenie przed betonowaniem należy skontrolować sprawdzić zgodność ułożonego zbrojenia z projektem i wymaganiami norm ( wymiary zbrojenia, usytuowanie w tym grubość otulenia, rozstaw strzemion). 6. Układanie mieszanki betonowej betonowanie odbędzie się przy użyciu mieszanki betonowej dostarczonej z wytwórni. Na placu budowy na miejsce wbudowania transportowana będzie pompą do betonu. Mieszankę betonową układamy po odbiorze

12 deskowania oraz zbrojenia. Przed betonowaniem strop należy oczyścić i obficie skropić wodą. Betonujemy jednocześnie całą konstrukcję łącznie z wieńcami i żebrami rozdzielczymi. 7. Zagęszczanie mieszanki betonowej ręcznie przez sztychowanie lub mechanicznie wibratorem powierzchniowym. 8. Pielęgnacja mieszanki betonowej beton należy pielęgnować odpowiednio do warunków, w których odbyło się betonowanie tzn. - chronić odsłonięte powierzchnie przed szkodliwym działaniem czynników atmosferycznych (wiatru, promieni słonecznych, w ziemie mrozu), - utrzymywać beton w stałej wilgotności: 3 dni w przypadku użycia cementu portlandzkiego szybko twardniejącego 7 dni, gdy użyto cementu portlandzkiego 14 dni, gdy użyto cementu hutniczego lub innych Polewanie należy rozpocząć po 24 godzinach od jego ułożenia. Jeżeli temperatura wynosi ponad 15 0 C w pierwszych trzech dniach beton należy polewać, co 3 godziny w dzień i minimum jeden raz w nocy. Jeżeli Temperatura jest niższa niż +5 0 C betonu nie polewa się. 9. Rozdeskowanie stropu po upływie, co najmniej dwóch tygodni. 10. Należy dokonać odbioru końcowego stropu oraz odbiorów częściowych po ułożeniu zbrojenia. 11. Prace należy wykonywać zgodnie z przepisami BHP.
