1 OPIS NOWOŚCI Wersja 13 Marzec 2011

2 Spis treści Funkcja przesuwania...4 Skrót klawiszowy do trybu przesuwania... 4 Łatwiejsza nawigacja w oknie eksploratora...4 Większa przejrzystość i mniej niedogodności...5 Nowe przyciski w oknie eksploratora... 5 Nowe ustawienia dla funkcji Pokaż pozostałe... 5 Auto-aktywacja Pokaż pozostałe...5 Zmiany w oknie dialogowym Oznaczenia referencyjne... 6 Narzędzia... 7 Bez odsyłaczy dla symboli na graficznych planach...7 Nowe ustawienia w Dokumentacji symbolu...7 Wymiarowanie... 7 Funkcja Przyciąganie w obiektach... 8 Przyciąganie magnetyczne...8 Przenoszenie obszarów... 9 Przenieś/kopiuj obszar z nowym punktem odniesienia... 9 Zworki... 9 Wstaw chmurkę... 9 Zmiana formatowania tekstów Okno dialogowe Parametry połączenia Procedura auto nazywania Przeciągnij i rysuj Menu kontekstowe dla Zakładek rozdziałów Zakładka dla aktywnej strony Nazwy wariantów mogą być teraz edytowane/zmieniane Tworzenie list zmiennych jest teraz automatyczne Wstawianie znaków w różnych miejscach Wybór symboli sygnałów połączeń Rysowanie poprawne montażowo Okno nazwy w oknie Grupowania elementów jest powiększone Nowości w polach danych Zestawienia części i składników Pole: Lista nazw zestawów Nowe pole: Całkowita ilość Pole danych Ilość Akcesoria dla kabla Zworki na zestawieniach części Nowe pola danych: Liczba sztuk i Długość Dodatek (zapas) dla linii z nazwą i parametrami Zestawienie kabli Nowe pole danych: Długość Dodatkowa opcja dla Żył kabla Zestawienie złączek Dodatkowa funkcja dla numerów połączeń (linii) Przeglądarka obiektów Zestawienie numerów połączeń (linii) Ostatni numer połączenia Pliki spisów połączeń Parametry linii i listy połączeń strona 2

3 Nowe pola danych dla plików spisów połączeń...21 Ogólnie o plikach zestawień...21 Ustawienia zestawień, Ogólne...21 Pola danych Następna / Poprzednia użyta strona...22 Lista wartości dla Nazwy projektu i Nazw stron...22 Eksport oraz import parametrów projektu i strony...23 Znaczniki w folderach symboli...24 Funkcje drukowania...25 Okno dialogowe Drukuj...25 Wybór drukarki i ustawienia drukarki...25 Dodano opcję Pytaj po zmianie nazwy drukarki...25 Grupowanie warstw podczas drukowania...26 Możliwość wyboru między różnymi czcionkami alternatywnymi dla czcionki PCSCHEMATIC.26 Eksport do PDF...26 Do menu Plik => Eksport dodano opcje DWG i DXF...27 Import DWG...27 Nowe funkcje bazy danych...28 Kontrola indeksów pól danych...28 Wybór pliku bazy aparatury...28 Zapisanie w projekcie informacji o ostatnio użytej bazie aparatury...28 Łatwiejsze tworzenie nowej bazy...29 Drukuj rekord...29 Automatyczne odnowienie połączenia z serwerem MS SQL...29 Odsyłacze...30 Odsyłacz sygnału...30 Odsyłacz symbolu...30 Odsyłacz skrośny...30 Narzędzie skryptów...31 Możliwości w oknie skryptów...31 Praca w edytorze tekstowym...32 Możliwości skryptów...32 Funkcje dla planów instalacji...33 Grupowanie warstw...33 Rozszerzenie funkcji Grupowania warstw...33 Drukowanie Grup warstw...33 Dla administratorów...34 Wersja 13 i Windows Lepsze działanie dla Serwera terminali / Citrix...34 Jeżeli masz licencję sieciową SuperPro...34 Sprawdź wersję serwera licencji sieciowych...34 Nowe ikony i kolory...34 strona 3

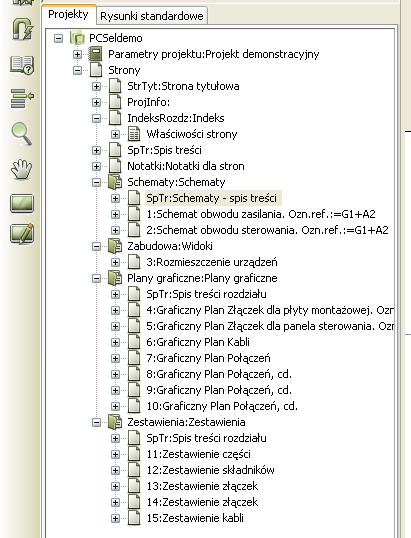

4 Funkcja przesuwania Na stronach możesz używać funkcji przesuwania (pan), dzięki czemu możesz przesuwać widok bezpośrednio na ekranie. Gdy jesteś w powiększeniu i przesuwasz, możesz przeciągać całą stronę. Możesz uruchomić przesuwanie klikając na rączkę na pionowym pasku narzędziowym i opuścić funkcję przez ponowne kliknięcie ikonki lub wciśnięcie Esc. Pamiętaj, że łącza są nieaktywne, gdy jesteś w trybie przesuwania. Musisz również opuścić tryb przesuwania, gdy chcesz wejść do okna Parametry aparatu. Skrót klawiszowy do trybu przesuwania Przy nowej instalacji środkowy przycisk myszki jest ustawiony jako skrót dla przesuwania. Ten przycisk był wcześniej wykorzystywany jako skrót do funkcji Powiększ. Możesz sam określić, jaką funkcję ma pełnić środkowy przycisk myszki w Ustawienia => Kursor/Ekran. Możesz również - jak zawsze - stworzyć swój własny skrót klawiszowy. Funkcja Przesuń znajduje się w kategorii Widok. Łatwiejsza nawigacja w oknie eksploratora Nawigacja za pomocą strzałek została rozszerzona. Oznacza to, że gdy za pomocą klawiszy strzałek przechodzisz na inną stronę, wtedy ta strona zostaje wyświetlona. Strzałki góra/dół służą do nawigacji między stronami. Strzałki lewa/prawa otwierają/zamykają podfoldery dla stron. strona 4

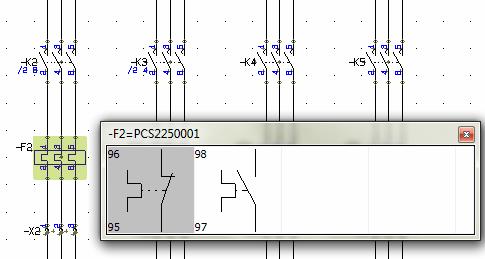

5 Większa przejrzystość i mniej niedogodności Nowe przyciski w oknie eksploratora W oknie eksploratora są dwa nowe przyciski: jeden do bezpośredniego dostępu do Menu symboli (F8) i drugi do bezpośredniego dostępu do Bazy aparatury (d). Nowe ustawienia dla funkcji Pokaż pozostałe Gdy zaznaczysz opcję Ustawienia => Kursor/Ekran => Auto-aktywacja Okno Pokaż pozostałe, Okno Pokaż pozostałe będzie włączało się automatycznie, jeżeli w projekcie będą jeszcze symbole dostępne do wstawienia. Zobaczysz to okno, gdy otworzysz istniejący projekt, lub gdy umieścisz symbol dla aparatu, który ma wiele symboli (np. stycznik z cewką i stykami). Jeżeli zamkniesz okno, program wyłączy tą funkcję dla bieżącej sesji z programem. Można ją ponownie aktywować wywołując funkcję Okno Pokaż pozostałe z menu podręcznego dostępnego pod prawym przyciskiem myszki. Auto-aktywacja Pokaż pozostałe Jeżeli zaznaczysz opcję Ustawienia => Kursor/Ekran => Auto-aktywacja Pokaż pozostałe, program będzie działał w następujący sposób: jeżeli zaznaczysz symbol dla aparatu, który ma wiele symboli, pojawi się menu podręczne symboli pokazując dostępne symbole dla wskazane go aparatu. Jest to funkcja Pokaż pozostałe, która może być wywołana z menu podręcznego (pod prawym przyciskiem myszki). Gdy wskażesz inny symbol, który również posiada dostępne symbole, program pokaże dostępne symbole dla tego aparatu. Menu podręczne symboli pozostaje otwarte, może być przeniesione do innej pozycji i można zmienić jego rozmiar. Pozycja i rozmiar są zapamiętywane. Gdy symbol z menu podręcznego jest umieszczany w projekcie, automatycznie znika z menu podręcznego. strona 5

6 Zmiany w oknie dialogowym Oznaczenia referencyjne Wykonano następujące zmiany w celu rozszerzenia widoczności oznaczeń referencyjnych: 1. Usunięto przycisk [Zaznacz użyte] 2. Usunięto przycisk [Importuj] 3. Funkcje Import i Eksportuj wszystkie zostały umieszczone pod przyciskami w oknie 4. Funkcje indywidualnego eksportu zostały umieszczone pod dodatkowymi przyciskami 5. Funkcja Zaznacz użyte jest stale aktywna 6. Funkcja Pokaż strony może być teraz załączana / wyłączana ręcznie 7. Funkcja Usuń nieużywane jest teraz umieszczona pod przyciskiem 8. Można wstawić oznaczenia referencyjne dla numerów przewodów strona 6

7 Narzędzia Bez odsyłaczy dla symboli na graficznych planach Nowa opcja Bez odsyłaczy dla symboli pozwala na wyłączenie odsyłaczy dla graficznych planów. Gdy opcja jest wyłączona, plan będzie pokazywał odsyłacze - jak wcześniej - do symboli na schemacie. (Symbole na schemacie również muszą mieć włączone odsyłacze). Nowe ustawienia w Dokumentacji symbolu W Dokumentacji symboli dla aktywnego projektu wprowadzono nowe opcje: - Tylko strony schematów: tylko symbole ze stron SCH są uwzględniane w dokumentacji - Dołącz formatki rysunkowe: formatki rysunkowe użyte w projekcie są dołączane do dokumentacji symboli. Wymiarowanie Funkcja Wymiarowania pozwala teraz wybrać środek linii / obiektu. Mały kwadracik pokaże miejsce, do którego funkcja jest przyciągana. Inna zmiana dotyczy ustawień widoczności tekstów symboli, które nie wpływają już na widoczność wymiarowania. Nadal istnieje możliwość przyciągania do innych punktów, niż proponowane przez przyciąganie, za pomocą skrótu Ctrl+kliknięcie. strona 7

8 Funkcja Przyciąganie w obiektach Przyciąganie w obiektach jest funkcją, która pozwala na przyciąganie do wybranych punktów w obiektach, w celu np. połączenia końca jednego symbolu z końcem innego. Funkcja Przyciąganie w obiektach wyszukuje środki lub końce elementów w taki sam sposób, jak funkcja wymiarowania. Na rysunku jest to oznaczane za pomocą małego o. Klikając myszką można połączyć ze sobą dwa symbole za pomocą ich punktów przyciągania: 1. Na pierwszym obrazku pokazane jest przyciąganie do środka złączki - gdy przenosisz symbol po ekranie, trzymasz go właśnie za ten punkt o. 2. Na drugim rysunku wskazujesz - trzymając w kursorze pierwszą złączkę - środek bocznej ściany drugiej złączki. Gdy pojawi się nowe o puszczasz przycisk myszki i 3. Trzeci obrazek pokazuje wynik. Funkcja jest włączana za pomocą ikony w pionowym pasku narzędziowym. Przyciąganie w obiektach jest przeznaczone do łatwiejszego rozmieszczania aparatów na stronach montażowych (rozmieszczenie urządzeń). Przyciąga się ona do końców lub środków linii lub segmentów linii w symbolu. Przyciąganie magnetyczne Wprowadzono małą zmianę włączającą / wyłączającą funkcję przyciągania (funkcja pojawiła się w wersji 11). Wprowadzono nową ikonę w pionowym pasku narzędziowym oraz skrót klawiaturowy Shift+M, który włącza / wyłącza funkcję. Nadal możliwe jest przyciąganie do otworów rozdzielnicy (lub do szyny) po wciśnięciu klawisza Shift, gdy aktywna jest funkcja przyciągania. UWAGA: jeżeli chcesz używać opcji przyciągającej do otworów rozdzielnicy lub szyny montażowej (możesz mieć np. rozdzielnicę z pokazanymi otworami na elementy na ścianie czołowej), wtedy takie symbole muszą zostać wcześniej odpowiednio przygotowane zgodnie z zasadami. Więcej przeczytasz o tym w podręczniku. strona 8

9 Przenoszenie obszarów Funkcja Przenieś obszar będzie teraz przenosić wszystkie części kabla bez symboli kabla. Wcześniej był z tym problem, gdy zaznaczono tylko linie połączeń BEZ samego symbolu kabla. Gdy przenosisz obszar będziesz widział gumowe linie. Przenieś/kopiuj obszar z nowym punktem odniesienia Jedną ze zgłaszanych potrzeb do programu była możliwość wyboru innego punktu odniesienia przy kopiowaniu bądź przenoszeniu obszarów, niż obecnie wybierany lewy dolny róg zaznaczonego obszaru. Funkcja może być używana z funkcją Przyciąganie w obiektach: 1. Zaznacz obszar, który chcesz przenieść. W menu podręcznym (pod prawym przyciskiem myszki) wybierz opcje Wybierz punkt odniesienia i Przenieś (lub Kopiuj), jeżeli chcesz skopiować obszar. 2. Wybierz klikając nowy punkt odniesienia - na rysunku poniżej za pomocą funkcji przyciągania znaleziony został punkt środkowy na boku złączki. 3. Wskaż nowe położenia dla wybranego punktu odniesienia. Na rysunku poniżej za pomocą funkcji przyciągania znaleziony został punkt środkowy na boku innej złączki. 4. Ostatni rysunek pokazuje wynik wielokrotnego użycia tej funkcji. Zworki Złączki mogą być teraz dołączane do wszystkich zacisków (pinów) wszystkich typów symboli, z wyjątkiem szyn prądowych. Wstaw chmurkę Funkcja Wstaw chmurkę została rozszerzona: Gdy umieszczasz chmurkę, możesz teraz dodać tekst bezpośrednio w oknie dialogowym, które się pojawi na ekranie. Jeżeli nie chcesz dodawać tekstu, po prostu wciśnij Anuluj lub Esc. Wielkość chmurki jest zbliżona do wielkości prostokąta, który wskazałeś wstawiając chmurkę. strona 9

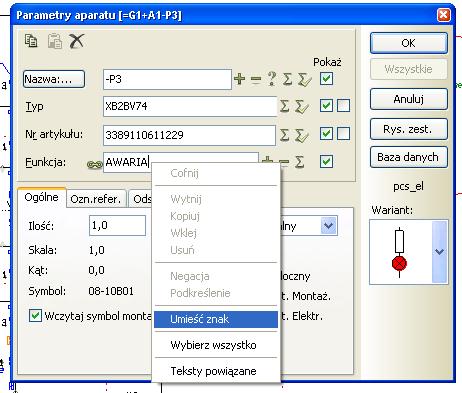

10 Zmiana formatowania tekstów Okno dialogowe Zmień tekst zawiera teraz ikonę Parametry tekstu. Okno dialogowe Parametry połączenia Gdy otworzysz okno dialogowe Parametry połączenia i zmienisz nazwę, opcja Pokaż zostanie automatycznie włączona (tekst będzie widoczny w projekcie). Procedura auto nazywania Procedura automatycznego zwiększania numeru/nazwy symboli i numerów złączek została zmieniona i działa teraz w następujący sposób: Zaciski złączek są zwiększane na ostatniej pozycji: wpisz nazwę rzędu złączek i numer pierwszej złączki [-X1:1], następnie wciśnij [Ctrl i +] i następne zaciski są numerowane kolejnymi numerami. To działa tak, jak działało zawsze. Nowe działanie odnosi się do pozostałych symboli, zwiększanie będzie się odbywać na pierwszej pozycji (w nazwie): wpisz nazwę pierwszego symbolu i nazwę punktów połączeń [-P1:X1,X2], następnie wciśnij [Ctrl i +] i zwiększana będzie nazwa symbolu. Przeciągnij i rysuj Przy Przeciąganiu i rysowaniu zakładek rozdziałów otwiera się okno dialogowe, w którym możesz wpisać nazwę rozdziału. Menu kontekstowe dla Zakładek rozdziałów Do menu kontekstowego dla zakładek rozdziałów zostały dodane nowe opcje: 1. Zamknij/Otwórz rozdział 2. Zamknij/Otwórz wszystkie rozdziały Zakładka dla aktywnej strony Zakładka dla aktywnej strony ma - jak wcześniej - kolor tła strony. Nowość polega na pokazywaniu nazwy aktywnej zakładki pogrubionej, podobnie jak np. w Excelu. strona 10

11 Nazwy wariantów mogą być teraz edytowane/zmieniane Jeżeli chcesz edytować symbol, który zawiera warianty i ikona Warianty do warstw jest aktywna, okno dialogowe warstw będzie pokazywało nazwy wariantów. Gdy symbol jest zapisywany, zmiany w nazwach wariantów są również zapisywane. Tworzenie list zmiennych jest teraz automatyczne Tworzenie list zmiennych jest teraz automatyczne, gdy tworzysz lub edytujesz rysunek standardowy. Pamiętaj, że jest to prawdą tylko, gdy wskaźnik SCH miga na zielono. Wstawianie znaków w różnych miejscach Stara metoda wstawiania znaków nie jest już dostępna. Dostępne są nowe metody: Pierwsza metoda polega na kliknięciu prawym przyciskiem myszki na żądanym polu, np. w oknie dialogowym Parametry aparatu. Gdy z menu kontekstowego wybierzesz Umieść znak, na ekranie pojawi się okno dialogowe Umieść znak, w którym możesz wybrać żądane znaki. Będziesz również widział linię z ostatnio użytymi znakami. strona 11

12 Wybór symboli sygnałów połączeń Możesz zmienić symbol sygnału połączenia przez zaznaczenie go i wciskanie <Spacji>. W ten sposób możesz wybierać między predefiniowanymi typami. Rysowanie poprawne montażowo Gdy wybiera się figurę dla węzłów, możesz wybierać między wszystkimi siedmioma figurami. Okno nazwy w oknie Grupowania elementów jest powiększone Okno nazwy zostało powiększone, żeby można było widzieć długie nazwy aparatów. strona 12

13 Nowości w polach danych Zestawienia części i składników Pole: Lista nazw zestawów Teraz możliwe jest pokazanie oznaczenia położenia i/lub funkcji dla pola danych Lista nazw zestawów. Oznacza to, że na stronach zestawieniowych będą widoczne nazwy elementów ze stron schematów z oznaczeniami referencyjnymi. Nowe pole: Całkowita ilość Wprowadzono nowe pole danych: Całkowita ilość, które na zestawieniu składników pozwala pokazać całkowitą ilość aparatów danego typu. Pole danych Całkowita ilość zostało dodane do sekcji Zestawienia części składników. Posiada ono takie same opcje jak pole Ilość, które zostało opisane poniżej. strona 13

14 Pole danych Ilość Do pola danych Ilość została dodana dodatkowa opcja. Dzięki niej możliwe jest podanie liczby (ilości sztuk) kabli w (nawiasach) za ilością na liście części (ilość wyraża łączną długość kabla). Na Zestawieniach części liczba kabli jest pokazana (w nawiasach) za ilością. Kable z ilością 0 są pokazane jako - (myślnik). Na Zestawieniach składników będziesz widział - (myślnik), jeśli ilość kabla jest 0. Akcesoria dla kabla Pojawiły się nowe opcje dotyczące akcesoriów dla kabli. Przeznaczone są one dla wtyków, klipsów, końcówek itp. Te opcje oznaczają nowe zasady dotyczące wpisów w bazie danych. Końcówki kablowe Do teraz, zapis [KONC123#2] w polu danych AKCESORIA oznacza, że otrzymasz 2 końcówki typu KONC123 na każdy metr kabla. Ale ty potrzebujesz w sumie tylko dwie końcówki, po jednej na każdy koniec kabla. Ale z drugiej strony możesz potrzebować inne akcesoria, zależne od długości kabla, np. opaski, obejmy, itp. Z tego powodu nowa składnia jest taka: gdy wpiszesz [KONC123##2] w polu danych, zestawienie części będzie pokazywało 2 sztuki końcówek. strona 14

15 Zworki na zestawieniach części Gdy umieszczasz zworkę, ilość jest ustawiana na 1. Gdy wstawisz zworkę z parametrami, możesz teraz umieścić ją na zestawieniu części z poprawną ilością, jeżeli w polu danych PINDATA podasz właściwą wielkość zworki (ilość połączeń, które tworzy zworka). Pokazano to na rysunku obok. Jeżeli pole PINDATA jest puste, ilość będzie wynosić 1. Jeżeli zworka łączy 2 złączki (tworząc 1 połączenie), w polu PINDATA musi być #1. Jeżeli zworka łączy 3 złączki (2 połączenia), w polu PINDATA musi być #2. Można również wprowadzić dane dla zworek, które są ręcznie docinane do stosownej długości: wprowadzasz ilość możliwych połączeń w polu danych PAKIET. W ten sposób zestawienie części będzie pokazywać ile grzebieni powinieneś użyć. (Ta metoda nie uwzględnia jednak pominiętych zębów ). Nowe pola danych: Liczba sztuk i Długość Pola danych Liczba sztuk oraz Długość zostały dodane do sekcji Zestawienia części/składników. Fragment zestawienia części: strona 15

16 Dodatek (zapas) dla linii z nazwą i parametrami Dodano nowe pole danych dla wpisania dodatkowej długości (zapasu) dla linii na zestawieniach części i składników. Dodatek (zapas) będzie dodawany do wartości podawanych przez pola Całkowita ilość, Ilość i Długość dla LINII. Oznacza to, że to pole danych jest głównie przeznaczone dla linii z danymi kabla na stronach montażowych. Pamiętaj, żeby wpisać jednostki w polu dodatku (zapasu). Dane są zapamiętywane dla każdego zestawienia i NIE jest to ustawienie globalne w projekcie. Zestawienie kabli Nowe pole danych: Długość Do sekcji Zestawienie kabli dodano nowe pole danych Długość. Dodatkowa opcja dla Żył kabla Pole danych Żyły kabla ma teraz opcje służące pokazaniu wolnych dostępnych żył w kablu. (Pozostałe opcje były dostępne w starszych wersjach). strona 16

17 Tu możesz zobaczyć Długość oraz Żyły kabla użyte i dostępne (wolne) na zestawieniu kabli: Zestawienie złączek Dla zestawienia złączek opracowany został nowy algorytm. W związku z tym dodane zostały dodane dwie nowe opcje: - Tylko jedno połączenie dla nazwanego sygnału o Pokaż tylko sygnał Ta funkcja jest identyczna dla rysunków kropkowych oraz poprawnych montażowo. Poniżej znajdują się dalszy opis. Dla zilustrowania użyjemy tego małego obwodu: Jeżeli opcja Tylko jedno połączenie dla nazwanego sygnału jest WYŁĄCZONA, wszystkie połączenia będą pokazane na zestawieniu złączek: Jednak nie jest to wynik, którego normalnie byśmy sobie życzyli. Jeżeli wszystkie trzy złączki są połączone do L1, chciałbyś pokazać to połączenie zamiast połączeń między złączkami. Zwykle złączki nie są podłączone bezpośrednio ze sobą, ale podłączone są do szyny prądowej lub podobnie. Jeżeli opcja Tylko jedno połączenie dla nazwanego sygnału jest WŁĄCZONA oraz opcja Pokaż tylko sygnał jest WŁĄCZONA, zestawienie złączek będzie pokazywać, że wszystkie trzy złączki są podłączone do L1. Jest do ustawienie domyślne strona 17

18 Możesz również ustawić opcję Pokaż tylko sygnał na WYŁĄCZONĄ. Dzięki temu zestawienie złączek będzie zawierało taką samą ilość wierszy (tą samą ilość połączeń), ale będzie ono pokazywało pierwsze połączenie do złączki zamiast nazwy sygnału. Takie zestawienie jest niekompletne. To ustawienie (Tylko jedno połączenie dla nazwanego sygnału WŁĄCZONE oraz Pokaż tylko sygnał WYŁĄCZONE) wygląda bardzo podobnie do starego zestawienia złączek. Opcja nazywa się Tylko jedno połączenie dla nazwanego sygnału, dlatego że odnosi się do sytuacji, gdy wspólne połączenie złączek jest nazwanym sygnałem (tu np. L1). Oznacza to, że dla schematu pokazanego na rysunku obok pokazane zostaną wszystkie połączenia (jak w pierwszym przykładzie powyżej). strona 18

19 Dodatkowa funkcja dla numerów połączeń (linii) Teraz można wpisać Typ, Nr artykułu, Funkcję i Ilość dla symbolu numeru przewodu. Przykład poniżej pokazuje numerowanie wykonane metodą numerowanie potencjałów, co oznacza, że wszystkie połączenia w tej samej sieci = ten sam potencjał = ten sam numer. Ponieważ można wprowadzić dane do wszystkich pól danych, można również określić widoczność pól zgodnie z potrzebami. W tym przykładzie ważne było, żeby każdy potencjał miał numer oraz żeby można było zidentyfikować dane dotyczące typu elementu (np. przewodu) oraz długości przewodu. Przeglądarka obiektów W Przeglądarce obiektów dodane zostały nowe pola danych. strona 19

20 Zestawienie numerów połączeń (linii) Aby móc mieć możliwość drukowania numerów połączeń i innych parametrów dla nich, możesz utworzyć zestawienie składników z kilkoma specjalnymi ustawieniami: Zestawienie zawiera takie pola danych: Ilość, +=ozn.ref., Nazwa, Nr artykułu, Funkcja, Pozycja. W celu utworzenia zestawienia, musisz przejść do zakładki Kryteria i wybrać Typ symbolu = Numer żyły. (Pamiętaj: Numer żyły może być pokazany TYLKO na zestawieniu składników, ponieważ są one wyłączone na innych rodzajach zestawień.) Żeby to zestawienie zadziałało, musisz również zaznaczyć opcję Każdy symbol jako element na zakładce Ogólne. Ostatni numer połączenia Pojawiło się nowe pole danych w Parametrach projektu, które pozwala pokazać ostatni użyty numer połączenia (żyły) w projekcie. strona 20

21 Pliki spisów połączeń Parametry linii i listy połączeń Pojawiły się nowe pola danych oraz sprawdzanie spójności danych w tej samej sieci, gdy wykonujesz Spis połączeń do pliku. Jeżeli występują niespójności, będą one pokazane w odpowiednich miejscach w pliku. Nowe pola danych to: Długość linii, Zworka, Nazwa kabla i Nazwa żyły kabla. Nowe pola danych dla plików spisów połączeń Do Spisu połączeń do pliku dodano nowe pola danych dla Numeru żyły: Typ, Nr artykułu, Funkcję i Ilość. Ogólnie o plikach zestawień Gdy tworzysz zestawienie do pliku, proponowana nazwa pliku zestawienia będzie zawierała oznaczenie, odpowiednie dla danego rodzaju zestawienia, np. zestawienie części będzie zawierała proponowane oznaczenie -PRT, spis połączeń do pliku (powyżej) będzie miała w nazwie -NET na końcu nazwy pliku (przed kropką i rozszerzeniem nazwy pliku). Ustawienia zestawień, Ogólne Jeżeli zaznaczysz opcję wstawiania nazw pozycji w tytule strony zestawienia, możesz teraz wybrać opcję pokazania TYLKO nazwy. Wcześniej dołączane były również nazwy zacisków (lub oznaczenia żył kabla). strona 21

22 Pola danych Następna / Poprzednia użyta strona Do pól danych dla poprzedniej i następnej użytej strony została dodana opcja pozwalająca wykluczyć wskazywanie w tym charakterze stron zakładek rozdziałów. Lista wartości dla Nazwy projektu i Nazw stron W celu ułatwienia i przyspieszenia pracy można teraz stworzyć listę domyślnych wartości (nazw) dla Nazwy projektu oraz Nazw stron. Oczywiście możesz nadal wpisać ręcznie dowolną nazwę. strona 22

23 Eksport oraz import parametrów projektu i strony Parametry projektu i strony mogą zostać zapisane w formacie Excela lub CSV, a następnie mogą być importowane z plików w obu tych formatach. Podczas importu istniejące pola danych są aktualizowane, a nowe pola są tworzone. Pola danych, których nie ma w importowanym pliku, pozostaną niezmienione w projekcie. strona 23

24 Znaczniki w folderach symboli Znaczniki w folderze symboli są zapisywane w pliku BookMark.ini w każdym folderze. Teraz plik może zawierać znaczniki dla wielu języków. Oznacza to, że program będzie automatycznie szukał znaczników dla języka, który jest ustawiony w Ustawienia => System. Poniżej widać plik bokmark.ini, który zawiera sekcję duńską oraz angielską. Kody krajów są umieszczone poniżej: UK: angielski (domyślny) DE: niemiecki CZ: czeski PL: polski SE: szwedzki CH: chiński RU: rosyjski DK: duński Program poszukuje w pliku sekcji o nazwie [Bookmark_XX], gdzie XX jest kodem kraju, widocznym powyżej. Jeżeli nie ma XX, oznacza to znaczniki bez kodu kraju. Plik PCSCAD.INI zawiera teraz sekcję zwaną [BookMarks]. Nie nadpisujemy obecnych ustawień i znaczników, więc jeżeli chcesz korzystać z tej opcji, musisz to zrobić sam ręcznie. Jeżeli chcesz, żeby twoje znaczniki pokazywały np. litery chińskie, plik bookmark.ini musi zostać zapisany w formacie Unicode. strona 24

25 Funkcje drukowania Okno dialogowe Drukuj W oknie dialogowym Drukuj dodany nowy przycisk Aktualizuj wszystkie zestawienia. Przycisk jest aktywny tylko, gdy zaznaczysz jedno lub więcej zestawień. Nie ma funkcji, która sprawdza, czy zestawienie jest zaktualizowane, czy nie. Wybór drukarki i ustawienia drukarki Podczas zmiany drukarki lub ustawień drukarki program będzie teraz pytał, czy chcesz zapamiętać nowe ustawienia. Dodano opcję Pytaj po zmianie nazwy drukarki W oknie dialogowym dodano pole wyboru, dzięki któremu możesz nie widzieć pytania, które pokazano na rysunku powyżej. strona 25

26 Grupowanie warstw podczas drukowania Grupowanie warstw jest odstępne również w oknie dialogowym drukowania. Możliwość wyboru między różnymi czcionkami alternatywnymi dla czcionki PCSCHEMATIC Teraz można wybierać między różnymi czcionkami alternatywnymi dla czcionki PC- SCHEMATIC. Wybór jest w oknach dialogowych drukowania oraz eksportu do PDF. Możesz wybierać między wszystkimi czcionkami dostępnymi w Automation. Eksport do PDF W spisie treści w PDF dostępny jest teraz numer stron: Numer strony: Nazwa strony. strona 26

27 Do menu Plik => Eksport dodano opcje DWG i DXF Do menu Plik => Eksport dodano opcję eksportu do DWG i DXF. Opcje te były dotąd dostępne (i są nadal) w menu Plik => Zapisz jako => Zapisz jako typ. Import DWG Można importować pliki DWG z AutoCAD-a w wersji 2010 (i starszych). strona 27

28 Nowe funkcje bazy danych Kontrola indeksów pól danych W celu zapewnienia sensownego czasu wyszukiwania elementów w bazie danych, zalecamy, żeby indeksowane były tylko pola danych dla Artykułu i Artykułu zastępczego. Program będzie teraz sprawdzał, czy pola są indeksowane i będzie wyświetlał komunika, jeżeli nie są. Wybór pliku bazy aparatury Wybór innej bazy aparatury jest teraz prostszy: 1. Kliknij Wybierz plik bazy danych 2. Program pokaże folder bazy danych wybierz plik bazy 3. Program zaproponuje tabelę Pcs_El (lub inną, wybraną ostatnim razem) 4. Zakończ klikając Następny Zapisanie w projekcie informacji o ostatnio użytej bazie aparatury Projekt zawiera informację o ostatnio użytej bazie aparatury oraz o ustawieniach bazy w momencie, gdy projekt był zapisywany. Gdy aktualizujesz zestawienia możesz otrzymać komunikat w sytuacji, gdy ustawienia bazy danych zostały zmienione. strona 28

29 Łatwiejsze tworzenie nowej bazy W programie obsługi bazy aparatury możesz teraz zrobić kopię istniejącej bazy. Drukuj rekord Można teraz wydrukować informację o rekordzie bezpośrednio z okna Edycji rekordu bazy. Okno Edycji rekordu jest dostępne w programie Automation (z okna bazy danych) lub w programie zarządzania bazą. Automatyczne odnowienie połączenia z serwerem MS SQL Połączenie do bazy danych znajdującej się na serwerze MS SQL jest teraz automatycznie odnawiane w przypadku, gdy podczas sesji Automation zostanie utracone. strona 29

30 Odsyłacze Podczas ustawiania swojego formatu odsyłaczy, dodano następujące opcje: Znak oznaczający stronę. Domyślnie: / (slash) Znak oznaczający ścieżkę prądową. Domyślnie:. (kropka) Wartości domyślne są zgodne z normą EN Ustawienia muszą być wykonane dla odsyłaczy sygnałów, odsyłaczy symboli i odsyłaczy skrośnych. Wszystkie ustawienia są dostępne w domyślnych Ustawieniach Tekstów/Symboli. Odsyłacz sygnału Jeżeli w projekcie są odsyłacze do innych stron w bieżącym projekcie, będą one wyglądały tak: /2 = strona 2.1 = ścieżka prądowa 1 Odsyłacz symbolu Odsyłacze między symbolami, tu np. stycznik: /.2 oznacza odsyłacz do tej SAMEJ strony, ścieżki prądowej 2. Odsyłacz skrośny Odsyłacz między symbolami w styczniku: dołączone styki NO i NZ w dwóch kolumnach. Jest tu odsyłacz do STRONY 2, ścieżki prądowej 8 oraz do bieżącej strony i ścieżek 1 i 3. strona 30

31 Narzędzie skryptów Automation posiada teraz narzędzie do tworzenia skryptów, dzięki któremu można tworzyć skrypty. Jest to logiczne rozszerzenie interfejsu OLE. Jest to interfejs bardziej przyjazny dla użytkownika, jeżeli chcesz tworzyć swoje własne funkcje. Zaletą jest również fakt, że wszystkie obiekty są już znane, ponieważ skrypty są inicjowane bezpośrednio z programu (w ten sam sposób, jak używany jest interfejs VBA w Excelu). Skrypt jest plikiem tekstowym z rozszerzeniem PAS lub BAS, zależnie od formatu pliku (Pascal lub Basic). Gdy będziesz uruchamiał skrypt otrzymasz komunikat, że można łatwo uszkodzić pliki projektów i nie ma funkcji cofnij przy uruchamianiu skryptów. Z menu Narzędzia wybierz opcję Skrypty - otworzy się okno dialogowe z listą skryptów. W oknie dialogowym możesz kliknąć Uruchom, Dodaj, Edytuj, Usuń skrypt lub Nowy, żeby utworzyć nowy skrypt. Do programu dołączono kilka skryptów w folderze SKRYPTY. Możesz również wybrać opcję, żeby skrypt był uruchamiany bezpośrednio z menu Narzędzia. Możliwości w oknie skryptów Gdy klikniesz Edytuj, przejdziesz do jednego z istniejących skryptów i zobaczysz jak on wygląda i co zawiera. Możesz dodać do niego nowe funkcje, sprawdzić jego poprawność, uruchomić go krok po kroku i zapisać go, gdy jest ukończony. strona 31

32 Praca w edytorze tekstowym W edytorze jest funkcja uzupełniania kodu, która powoduje, że program próbuje dokończyć zwroty, które piszesz. Pozwala to pisać komendy języka, które są automatycznie kończone przez program. Funkcję można włączyć skrótem Ctrl+Spacja. Kolorowanie składni oznacza, że wybrane słowa i typy danych są predefiniowane i pokazywane w odpowiednich kolorach, np. ciągi tekstowe są pokazywane na niebiesko. Ułatwia to podgląd i analizę kodu skryptu. Cofnij Możliwości skryptów Wspierane są języki programowania Basic i Object Pascal. Object Pascal jest zgodny ze standardem Delphi7. Basic jest bardzo zbliżony do VB.NET (lub do VisualBasic i VBA z np. MS Worda). Ponieważ skrypty są wywoływane bezpośrednio z Automation, skrypty znają wszystkie obiekty, nie musisz wykonywać nic dodatkowego (jak to jest np. przy używaniu interfejsu OLE np. z VBA w MS Word). Tu wystarczy napisać Application.ActiveDocument, żeby mieć dostęp do bieżącego dokumentu. Możesz znaleźć wiele dodatkowych bibliotek kodów do Pascala, np. SysUtils, Dialogs, Forms, Menus, StdCtrls, Classes, które zawierają kod służący do pokazywania okien dialogowych, formatek itp. UWAGA: Skrypty i OLE nie są częścią naszego normalnego wsparcia technicznego. Funkcje opisane w tym rozdziale są osobną ofertą przeznaczoną dla osób, które chcą tworzyć swoje własne funkcje. Z drugiej strony zapraszamy do odwiedzenia forum użytkowników, gdzie zamieszczane będą różne przykłady. Czytamy forum i pytania, które się tam pojawiają, ale nie możemy odpowiadać na nie tak szybko, jak robimy to w przypadku problemów z obsługą programu. strona 32

33 Funkcje dla planów instalacji W wersji 12 dodano wiele nowych funkcji wspierających tworzenie planów instalacji, a w wersji 13 dodano kolejne takie funkcje. Grupowanie warstw W oknie dialogowym Warstwy możesz grupować warstwy i przypisać takiej grupie nazwę. Grupy tworzy się w taki sposób: 1. Wpisz nazwę grupy. 2. Dodaj warstwy do grupy - warstwy oddzielone przecinkami. 3. Zapisz grupę. Może utworzyć dowolną ilość grup. Grupa może być później użyta do drukowania i zestawień. Rozszerzenie funkcji Grupowania warstw Gdy wybierzesz grupę, pierwsza warstwa z grupy zostanie ustawiona jako warstwa aktywna. Pozostałe warstwy z grupy będą ustawione jako widoczne. Inne warstwy będą niewidoczne. Oznacza to, że w grupie ELEC warstwa 1 jest aktywna, warstwa 5 jest widoczna. Możesz wcisnąć przycisk < / > (obok nazwy Grupa warstw, żeby zobaczyć nazwy warstw w grupie. Drukowanie Grup warstw Grupowanie warstw jest również aktywne w oknie dialogowym drukowania. Dzięki temu możesz wybrać warstwy do wydruku. strona 33

34 Dla administratorów Wersja 13 i Windows 2000 Wersja 13 jest ostatnią wersją Automation, która była testowana na platformie Windows Lepsze działanie dla Serwera terminali / Citrix Automation może teraz automatycznie generować i aktualizować stacje robocze na serwerach terminali, podczas uruchamiania programu. Oznacza to, że administrator nie musi za każdym razem ręcznie tworzyć stacji roboczych dla indywidualnych użytkowników na serwerze terminali. Jeżeli masz licencję sieciową SuperPro To musisz sprawdzić, czy oprogramowanie serwera sieciowego jest w wersji min W przeciwnym wypadku Automation nie będzie widział serwera licencji. Pojawiły się poprawki, które umożliwiają uruchomienie zdalnego pulpitu na Windows XP, Vista i 7, dlatego powinieneś pracować z wersją powyżej lub nowszą. Nowa wersja programu dla serwera licencji SuperPro znajduje się na płytkach instalacyjnych programu Automation. Sprawdź wersję serwera licencji sieciowych W oknie dialogowym Ustawienia => System, w lewym dolnym rogu znajdziesz ustawienia swojego klucza licencyjnego. Wciśnij SuperPro Monitor, żeby zobaczyć dane swojego serwera licencji. Nowe ikony i kolory Dodano nowe ikony, niektóre usunięto i wszystko jest teraz w kolorze zielonym, również obiekty pomocnicze. strona 34
