1 Nowości w wersji 10

2 Spis treści Windows Vista...4 Nowy wygląd...4 Przeźroczyste okna...6 Oznaczenia referencyjne...7 Import/Eksport...7 Wykluczanie powiązania...9 Oznaczenia referencyjne dla kabli...10 Używane i Nieużywane oznaczenie referencyjne...10 Okno Parametrów aparatu...11 Zestawienia...11 Pola danych dla Opisów Oznaczeń referencyjnych...11 Pole danych Ostatnia zmiana w Zestawieniach...11 Symbole (formatki) zestawień na stronach schematów...11 Pole danych dla odsyłacza do stron montażowych...12 Rozbicie stron z rysunkami zestawieniowymi w zestawieniach składników...12 Numerowanie żył...13 Numerowanie żył na wybranych stronach...13 Modele i Zmienne użytkownika...13 Baza danych...14 Znak powtórzenia w polu PCSTYPE bazy danych...14 Aktywowanie Odsyłaczy dla punktów połączeń (zacisków)...14 Aktywowanie Odsyłaczy dla symboli...14 Nowe ustawienie dla pola Opis w bazie danych...15 Alias URL...16 Program Baza danych...16 Symbole...17 Odsyłacze dla punktów połączeń...17 Tytuły dla wariantów symbolu...17 Pola danych uwzględnione w wariantach...18 Kasowanie symboli...19 Formatki (ramki) rysunkowe...20 Warianty w formatkach rysunkowych...20 Pola danych dla Parametrów strony i projektu...21 Przeglądarka obiektów...21 Menu podręczne...22 Sterowanie z klawiatury w menu podręcznym...22 Symbole z wariantami...22 Symbole z parametrami aparatów w menu podręcznym...23 Znajdź / Zamień...25 Nowa Funkcja strony...25 Teksty...26 Zamień teksty...27 Tekst wieloliniowy...28 Strony montażowe...28 Rozmieszczenie symboli...28 Wiele typów stron montażowych...29 Wymiarowanie...31 Linie...31 Okręgi i Łuki...31 Właściwości tekstu w funkcji Wymiarowanie...31 Nowe funkcje...32 Pokaż Zwory i Pokaż sygnały...32 Zapis logo do pliku...33 Okno dialogowe Otwieranie...33 Re-adresowanie PLC...34 Teksty opisów na punktach połączeń PLC...34 Rozmieszczanie symboli...35 Wskazywanie i wybieranie linii i okręgów...35 Pozycja kursora wraca do obiektu...35 Przenoszenie zmian do wszystkich symboli aparatu...36 Okno Rysunki standardowe...36 Wybór obiektów powiązanych z liniami...36 Pola danych symboli w informacji pod kursorem...37 Rozpoczęcie i zakończenie trybu rysowania...37 Nowa funkcjonalność dla przenoszenia linii...37 Okno dialogowe Warstwy...38 Menu symboli...38 Generator Symboli...40 DpS CAD-center ApS Page 2 of 45

3 Kolejność wyświetlania...42 Wysyłanie projektu em...43 Generator Projektu...43 Tłumacz...44 DpS CAD-center ApS Page 3 of 45

4 Windows Vista Wersja 10 jest dostosowana dla Windows Vista. Gdy uruchomisz PCschematic ELautomation na Windows Vista zobaczysz, że program wygląda inaczej. Nowy wygląd Pasek narzędziowy i menu podręczne zostały ustawione na tzw. wygląd gradientowy, znany z programów MS Office. lub: Okna dialogowe nie zmieniają koloru, ale otrzymały nowy szary wygląd. DpS CAD-center ApS Page 4 of 45

5 Wygląd gradientowy może zostać włączony / wyłączony w Ustawienia => Kursor / Ekran. Kolor może zostać ustawiony w opcji Kolor. Kolory z Windows 2000, XP i Vista są predefiniowane, jak pokazano na rysunku poniżej. Kolory można dowolnie zmieniać, według własnych upodobań. DpS CAD-center ApS Page 5 of 45

6 Przeźroczyste okna Możliwe jest ustawienie przeźroczystości dla okien programu, które pozostają cały czas widoczne na ekranie, np. dla Przeglądarki obiektów, Pokaż pozostałe, Wczytaj listę składników, Znajdź i zamień oraz okno wyników funkcji Kontroli projektu. Dzięki temu możesz widzieć, co znajduje się pod oknem. Aktywowanie przeźroczystego okna, np. przez kliknięcie powoduje, że okno staje się nieprzeźroczyste. Klikając ponownie na stronie projektu powodujemy, że okno staje się przeźroczyste. Funkcję tą można włączyć / wyłączyć w Ustawienia => Kursor / Ekran. Można tu też określić stopień przeźroczystości okien. Najlepszym sposobem, żeby to dostosować jest otwarcie okna Przeglądarki obiektów i zaznaczenie symboli, żeby widzieć trochę danych. Następnie wybierz Ustawienia => Kursor / Ekran. Ustawienie można zmieniać przesuwając suwak myszką. DpS CAD-center ApS Page 6 of 45

7 Oznaczenia referencyjne Import/Eksport Oznaczenia referencyjne mogą być eksportowane oraz importowane z plików Excela oraz csv (tekstowych). Kliknij prawym przyciskiem myszki w oknie Funkcja, żeby wyświetlić menu podręczne. Jeżeli chcesz eksportować Położenie, kliknij w oknie Położenie. Jeżeli oznaczenia referencyjne nie są zdefiniowane, zobaczysz przycisk Import. Poniżej pokazano format pliku w Excelu. Oznaczenia referencyjne są w pierwszej kolumnie, a Opis znajduje się w drugiej kolumnie. Format pliku CSV (tekstowego) pokazany jest poniżej: =G1;"Sterowanie taśmociągu" +A1;"Panel sterowniczy dla taśmociągu" +A2;"Główna tablica rozdzielcza dla taśmociągu" +W1; "Taśmociąg" DpS CAD-center ApS Page 7 of 45

8 Importowanie Podczas importowania zobaczyć okno dialogowe jak powyżej. Oznaczenia referencyjne oznaczone przez + są nowe i zostaną dodane do projektu. Oznaczenia referencyjne z zielonym kwadratem są już w projekcie i nie będą importowane. Oznaczenia referencyjne z żółtym kwadratem są już w projekcie, ale mają inny opis. Zostaną zaimportowane, jeżeli nie zostaną usunięte z listy. Jeżeli nie chcesz importować niektórych oznaczeń referencyjnych, możesz usunąć dowolne zaznaczone linie, używając przycisku Usuń. DpS CAD-center ApS Page 8 of 45

9 Wykluczanie powiązania Teraz możliwe jest użycie pełnego wykluczenia powiązania dla oznaczeń referencyjnych dla symboli. Funkcja ta jest wybierana w oknie dialogowym Oznaczenia referencyjne. Przykłady poniżej pokazują stronę z oznaczeniem referencyjnym =G1+A1. Przykład dla wersji 9: Pełne wykluczanie powiązania NIE UŻYWANE. Nazwy symbol i 1. >-P1. Znak > oznacza, że widzisz pełne oznaczenie referencyjne, co jest prawdą. 2. P1. Ponieważ nazwa symbolu nie zaczyna się od znaku > zakładamy, że oznaczenie referencyjne strony musi zostać powiązane (dodane) do P1. Nazwa symbolu powinna więc być =G1+A1-P1. Jak widać powyżej, to nieprawda. =G1 nie jest częścią nazwy symbolu. 3. +W1-P1. Ponieważ nazwa symbolu nie zaczyna się od znaku > zakładamy, że brakująca część (=G1) oznaczenia referencyjnego strony musi zostać powiązana (dodana) do +W1-P1. Nazwa symbolu powinna więc być =G1+W1-P1, co jest prawdą. Przykład nr 2 prowadzi do nieporozumienia. Przykład dla wersji 10: Pełne wykluczanie powiązania jest używane, jak określono to w normie. Nazwy symbol i Oznaczenie strony: =G1+A1 Oznaczenie strony: =G1+A1 1. >-P1. Znak > oznacza, że widzisz pełne oznaczenie referencyjne, co jest prawdą. 2. >+A1 P1. Znak > oznacza, że widzisz pełne oznaczenie referencyjne, co jest prawdą. 3. +W1-P1. Ponieważ nazwa symbolu nie zaczyna się od znaku > zakładamy, że brakująca część (=G1) oznaczenia referencyjnego strony musi zostać powiązana (dodana) do +W1-P1. Nazwa symbolu powinna więc być =G1+W1-P1, co jest prawdą. Użycie pełnego wykluczania powiązania nie prowadzi do nieporozumienia. DpS CAD-center ApS Page 9 of 45

10 Oznaczenia referencyjne dla kabli Oznaczenie położenia nie zawsze jest właściwe dla kabli, ponieważ prowadzą one z jednej lokalizacji do innej. Dlatego możesz wyłączyć używanie oznaczenia położenia dla kabli. Zobacz poniżej, jak włączyć / wyłączyć tą opcję. Używane i Nieużywane oznaczenie referencyjne W celu pokazania, gdzie używane są oznaczenia referencyjne, możesz kliknąć przycisk Zaznacz użyte, kliknąć prawym przyciskiem myszki na oznaczeniu i wybrać Pokaż strony lub nacisnąć <spację>. Kliknij prawym przyciskiem myszki na na jedną z pokazanych stron i będziesz mógł skoczyć do wybranej strony lub zobaczyć listę obiektów, używających zaznaczone oznaczenia na danej stronie. Poniżej widzisz listę obiektów, używających aspektu Funkcji =G1. Jak pokazano powyżej, zarówno strona, ramka referencyjna jak i symbole na stronie 2 używają aspektu Funkcji =G1. Lista może być drukowana lub zapisana do pliku. DpS CAD-center ApS Page 10 of 45

11 Okno Parametrów aparatu Wybierając oznaczenie referencyjne dla symbolu można teraz wybrać opcję (żadne). Zestawienia Pola danych dla Opisów Oznaczeń referencyjnych Utworzono nowe pola danych dla opisów oznaczeń referencyjnych dla połączeń Wewn/Zewn oraz dla kabli Wewn/Zewn w ustawieniach zestawień złączek, jak również dla opisów oznaczeń referencyjnych dla składników Do/Z w zestawieniach kabli i połączeń. Pole danych Ostatnia zmiana w Zestawieniach Aktualizacja zestawień będzie zmieniać pole Ostatnia zmiana tylko wtedy, gdy nastąpiła zmiana. W wersji 9 pole danych Ostatnia zmiana było zmieniane na wszystkich stronach nawet, jeżeli zmiana nastąpiła tylko na jednej stronie. Jeżeli np. zmienia się numer części dla jednego składnika, zmienia to tylko jedną linię na jednej ze stron zestawień. Symbole (formatki) zestawień na stronach schematów Na stronie schematu można teraz umieścić symbol (formatkę) zestawienia, w celu wyświetlania listy składników lub części. Symbol takiej formatki musi mieć typ Formatka. Typ symbolu można określić podczas tworzenia nowego symbolu, w Edytorze symboli, zobacz poniżej. Siatka na stronach zestawień może zostać teraz wyłączona w Ustawienia => Kursor / Ekran => Siatka na stronach zestawień. DpS CAD-center ApS Page 11 of 45

12 Pole danych dla odsyłacza do stron montażowych Nowe pole danych zostało dodane do zestawień składników i części, zawierające numer strony, na której znajduje się widok montażowy elementu. Razem z numerem strony można pokazać oznaczenia referencyjne. Rozbicie stron z rysunkami zestawieniowymi w zestawieniach składników Gdy rysunki zestawieniowe są rozbijane w zestawieniach składników, nazwy składników z rysunku zestawieniowego są pokazane jako nazwy dodatkowe na zestawieniu składników. Element S2 jest opisany na rysunku zestawieniowym jako części 1, 2 i 3. DpS CAD-center ApS Page 12 of 45

13 Numerowanie żył PCschematic ELautomation Nowości w wersji 10 Numerowanie żył na wybranych stronach Funkcja numerowania żył została rozszerzona o opcję Wybierz strony. Przycisk Wybierz strony wyświetla Menu strony, gdzie wybierane są żądane strony. Możliwe jest tylko zaznaczenie stron oznaczonych zieloną ikoną. Modele i Zmienne użytkownika Podczas tworzenia rysunków standardowych z danymi modeli (zmiennymi), możesz zdecydować, czy zmienna powinna być kontrolowana przez wybór modelu. Jeżeli wartość w pierwszym modelu jest ustawiona na /?, wybór modelu nie będzie zmieniał tej zmiennej, ale użyta zostanie wartość znaleziona w rysunku standardowym. W tym wypadku X1 i M1 pozostaną bez zmian. Podczas umieszczania tego rysunku możesz ręcznie zmienić te wartości. DpS CAD-center ApS Page 13 of 45

14 Baza danych Znak powtórzenia w polu PCSTYPE bazy danych Pole PCSTYPE w bazie danych może teraz obsługiwać powtórzenia (#n) dla alternatyw (LUB). Np ;[ ]#4;[H #3]#2 Alternatywy (LUB) znajdują się pomiędzy []. Aktywowanie Odsyłaczy dla punktów połączeń (zacisków) Odsyłacze dla punktów połączeń mogą być teraz włączane / wyłączane z poziomu bazy danych. W polu PINDATA możesz użyć /W:1 w sekcji parametrów punktu połączenia ( [.. ] ). Np. 1[/W:1],2[10.00/I:OP/W:1],3[/W:0] Połączenie 1 będzie miało aktywowany odsyłacz. Połączenie 2 będzie miało tekst funkcji (adres PLC), status We/Wy zmieniony na Wyjście PLC i aktywowany odsyłacz. Połączenie 1 będzie miało nieaktywny odsyłacz. Aktywowanie Odsyłaczy dla symboli Odsyłacze dla symboli mogą być teraz włączane / wyłączane z poziomu bazy danych. W polu PCSTYPE można dodać * oraz N, W lub M do nazwy symbolu. Np *N Jeżeli symbol został utworzony z odsyłaczem, odsyłacz będzie nieaktywny *W Jeżeli symbol został utworzony bez odsyłacza, odsyłacz będzie aktywowany *M Jeżeli symbol został utworzony bez odsyłacza, odsyłacz będzie aktywowany jako Główny odsyłacz. Funkcja nie ma wpływu na symbole typu: Przekaźnik, Zwierny, Rozwierny, dopóki nie zostaną one zmodyfikowane z użyciem funkcji =. Sterowanie odsyłaczami może być łączone z właściwościami takimi jak typ symbolu i wariant. Np =T,P 3*W Ten symbol będzie zmieniony na typ symbolu Złączka oraz PLC (=T,P), zmieniony na wariant 3 ( 3) a odsyłacz będzie aktywowany. DpS CAD-center ApS Page 14 of 45

15 Nowe ustawienie dla pola Opis w bazie danych W Ustawienia => Baza danych => Ustawienia bazy danych => Dane aparatu znajduje się nowe ustawienia dla pola Opis. Jeżeli opis wskazuje na pole np. OPIS w bazie danych, informacja z tego pola w bazie danych będzie pojawiała się pod kursorem, gdy kursor zatrzyma się nieruchomo nad symbolem lub menu podręcznym. Będzie to również wyświetlane w oknie Informacje. Menu podręczne: Symbol w projekcie: To pole Opis posiada odpowiadające mu pole danych, które może zostać użyte w zestawieniach części i składników. Może to być bardziej użyteczne niż używanie pola OPIS z bazy danych. DpS CAD-center ApS Page 15 of 45

16 Rozwijalny przycisk może otworzyć łącze URL określone w podświetlonym rekordzie bazy danych. Jeżeli rekord zawiera więcej niż jedno łącze, otwierane będzie łącze ustawione jako domyślne w ustawieniach bazy danych. Alias URL W Ustawieniach bazy danych można zdefiniować alias URL. Służy to do zdefiniowania ścieżek do folderów, które zawierają katalogi i arkusze danych dla aparatów w bazie danych. Mogą to być np. pliki PDF. Alias musi być zawarty w znakach %, np. %ABB%\ B V.pdf. Aliasy mogą używane we wszystkich polach bazy danych z wyłączeniem tych, w których używana jest składnia FILE=. Ponieważ aliasy używają tej samej składni jak zmienne środowiskowe Windows, zmienne Windows mogą być zmieniane za pomocą takich definicji aliasów. Program Baza danych Funkcja Usuń wszystkie rekordy została dodana do funkcji filtra. Dodano przycisk do usunięcia wszystkich rekordów, spełniających kryteria filtra. Program zapamiętuje ostatnio użyte ustawienia filtra. DpS CAD-center ApS Page 16 of 45

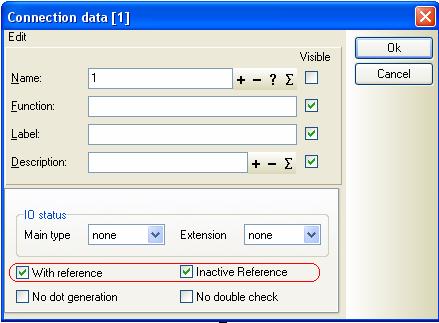

17 Symbole Odsyłacze dla punktów połączeń Odsyłacze dla punktów połączeń mogą być teraz definiowane i ustawiane jako nieaktywne w Edytorze symboli. Pozwala to na określenie pozycji tekstu odsyłacza. Odsyłacz może zostać włączony później, ręcznie lub przez bazę danych. Tytuły dla wariantów symbolu Każdy wariant symbolu może teraz posiadać indywidualny tytuł. Wykonuej się to w Edytorze symboli, gdy aktywna jest opcja Warianty do warst (przycisk wciśnięty). Tytuły są definiowane przez wybranie okna dialogowego Ustawienia symbolu :. Ponieważ warianty są zdefiniowane na warstwach (Warstwa 5 = wariant 5), tytuł dla danego wariantu jest pokazywany, gdy wybrana zostanie dana warstwa. DpS CAD-center ApS Page 17 of 45

18 W menu symboli tytuły są wyświetlane jako informacje pod kursorem. W oknie Parametry aparatu tytuły są pokazywane gdy kursor zatrzyma się nad wariantem: Wariant i tytuł są również pokazywane w oknie Informacje dla symbolu. Pola danych uwzględnione w wariantach Pola danych mogą być użyte w różnych wariantach. W jednym wariancie pola danych mogą być nie widoczne, a w następnym mogą być widoczne. Wariant 1 Wariant 2 DpS CAD-center ApS Page 18 of 45

19 Kasowanie symboli Gdy kasujesz symbol, możesz wybrać skasowanie wskazanego symbolu, aparatu, który zawiera ten symbol lub wszystkich aparatów z tą samą nazwą. Jedna nazwa symbolu / aparatu może zawierać więcej niż jeden fizyczny element (stycznik ze stykami pomocniczymi lub złączki). W przykładzie powyżej wybrany został symbol =G1+A2 X3:10. Okno dialogowe pokazuje, że złączka =G1+A2 X3 składa się z 11 aparatów (11 fizycznych elementów). Pokazuje również, że wybrana złączka składa się z 2 symboli. Drugi znajduje się na stronie widoku zabudowy szafy. Dodatkowo okno dialogowe pokazuje, że w sumie jest 44 symboli z nazwą =G1+A2 X3. Klikając przycisk Symbol skasujesz tylko wybrany symbol. Klikając przycisk Aparat skasujesz wybrany symbol i symbol montażowy. Klikając przycisk Nazwa skasujesz wszystkie symbole złączek =G1+A2-X3. DpS CAD-center ApS Page 19 of 45

20 Formatki (ramki) rysunkowe Warianty w formatkach rysunkowych Formatki rysunkowe mogą być teraz użyte z różnymi wariantami. Warianty wybiera się w Ustawienia => Parametry strony. Różne warianty pokazywane są na liście. Ta sama formatka może więc zostać użyta na wszystkich etapach tworzenia projektu. Kliknięcie prawym przyciskiem na okienko pozwoli zmienić wariant na wszystkich lub wybranych stronach.

21 Pola danych dla Parametrów strony i projektu Klikając dwukrotnie na polu danych w formatce rysunkowej program otworzy okno, w którym można zmienić wartość w tym polu danych. Przeglądarka obiektów Przeglądarka obiektów pokazuje teraz typ strony i tytuł strony. Poniżej pokazany jest przykład dla symboli. Podobnie jak dla innych informacji, widoczność może być zmieniana przez menu Widok. Sygnały zawierają teraz odsyłacz sygnału + oznacza, że odsyłacz sygnału jest aktywny, o pokazuje Odsyłacz od/do. * oznacza, że odsyłacz jest aktywny i pokazuje Wszystkie odsyłacze. - oznacza, że odsyłacz sygnału jest nieaktywny. DpS CAD-center ApS Page 21 of 45

22 Menu podręczne Sterowanie z klawiatury w menu podręcznym Menu podręczne bazy danych może być teraz sterowane za pomocą strzałek w lewo i prawo oraz kalwisza Enter z klawiatury. Pokaż pozostałe oraz Okno Pokaż pozostałe zapamiętują ostatnio wybraną pozycję. Menu podręczne symboli może być również sterowane z klawiatury. Włącza się je w menu Widok => Przejdź do menu podręcznego lub przez skrót <Shift+Ctrl+F12>. Możesz użyć strzałki w lewo i prawo oraz Enter na klawiaturze. Zapamiętana zostanie ostatnia pozycja. Klawisze Page-Up i Page- Down pozwalają na przejście do następnego / poprzedniego menu. Symbole z wariantami Menu podręczne może wyświetlać różne warianty symbolu. Warianty mogą być widoczne automatycznie lub ręcznie, jako menu rozwijalne. Jeżeli warianty mają indywidualne nazwy, będą one również pokazywane. Symbole z wariantami są oznaczane przez ciemno niebieski trójkąt w prawym dolnym rogu komórki w menu podręcznym. Podczas nawigowania po menu za pomocą klawiatury, strzałka w dół pozwala wyświetlić warianty. W ustawieniach menu podręcznego (dostępnych po kliknięciu prawym przyciskiem myszki) można ustawić, czy warianty będą pojawiały się automatycznie, czy po kliknięciu myszką. DpS CAD-center ApS Page 22 of 45

23 Zaznacz opcję Automatyczne pokazywanie pod-menu, jeżeli chcesz automatycznie rozwijać listę wariantów. Opóźnienie automatycznego wyświetlania można dostosować indywidualnie. Czas opóźnienia to czas od umieszczenia kursora nad komórką w menu podręcznym do wyświetlenia listy wariantów. Odznacz Automatyczne pokazywanie pod-menu, jeżeli wolisz ręcznie rozwijać pod-menu. W prawym dolnym rogu komórki pojawo się przycisk, który należy nacisnąć, żeby wyświetlić listę wariantów. Symbole z parametrami aparatów w menu podręcznym W menu podręcznym symboli można umieścić wiele aparatów z bazy pod jednym symbolem. Jedna komórka może więc zawierać np. styczniki na różną moc. Automatyczne lub ręczne rozwijanie listy dostępnych opcji działa tak, jak dla wariantów symboli. Komórki menu podręcznego zawierające więcej niż jeden aparat wyświetlane są z jasno niebieskim trójkątem w prawym dolnym rogu. DpS CAD-center ApS Page 23 of 45

24 Zestawy danych dla aparatów tworzone są przez kliknięcie prawym przyciskiem myszki na komórce w wybór Parametry aparatu Okno dialogowe ze starszych wersji zostało zastąpione nowym, pokazanym poniżej. Widać tu przykład z 5 przypisanymi aparatami. Przycisk + (plus) dodaje pusty wiersz, do którego można dodać swoje dane lub użyć przycisku w celu wybrania aparatu z bazy danych. Przycisk (minus) usuwa wskazany wiersz. Można zmienić kolejność wierszy za pomocą technologii przeciągnij i upuść. Jeżeli wybierzesz aparat z bazy danych a wiersza zawiera dane, pojawi się ostrzeżenie (poniżej). Możesz zdecydować, czy chcesz dodać nowy element, czy nadpisać wskazany element. Dzięki temu możesz użyć przycisku DB do szybkiego dodania aparatów z bazy danych. Kolumna Tytuł będzie automatycznie wypełniana informacjami z pola OPIS bazy danych. Zawartość kolumny Tytuł można również dostować do własnych potrzeb. DpS CAD-center ApS Page 24 of 45

25 Znajdź / Zamień Funkcja Edycja => Znajdź / Zamień zapamiętuje ostatnio wpisywane wartości Funkcja Edycja => Znajdź / Zamień może teraz wyszukiwać w polach danych symboli. Funkcja poszukuje wartości w polu, a nie nazwy pola danych. W funkcji Edycja => Znajdź / Zamień w części funkcji Znajdź można teraz wybierać między wartościami znajdującymi się w projekcie. Nie musisz wpisywać szukanego tekstu, wystarczy wybrać go z isty. Nowa Funkcja strony Gdy klikniesz prawym przyciskiem myszki na zakładkę strony, będziesz miał prosty dostęp do funkcji Numer strony, Wytnij, Kopiuj, Wklej i Usuń (stronę). Funkcja Wklej działa również dla wielu stron, jeżeli skopiujesz więcej niż jedną stronę w Menu strony. DpS CAD-center ApS Page 25 of 45

26 Teksty Czcionka PCschematic może być teraz ustawiona jako proporcjonalna, co oznacza, że tekst będzie miał długość zbliżoną do tekstów pisanych czcionkami z Windows. Dodano funkcję pomijania znaków końca linii (^). Wykonuje się to w oknie Parametry tekstu i można to ustawić dla każdego tekstu indywidualnie. Ta funkcja może być bardzo przydatna dla opisów w symbolach odsyłaczy PLC. W symbolu odsyłacza PLC może być miejsce dla tekstu w jednej linii, ale na symbolu We/Wy może być potrzeba pokazania opisu w dwóch liniach. Funkcja jest również bardzo przydatna, gdy wykorzystuje się teksty powiązane. Przykład: Poniżej widać pojedynczy symbol We/Wy, gdzie konieczne łamanie linii. Tu natomiast widać symbol odsyłacza PLC, gdzie jest wystarczająca ilość miejsca dla tekstu w jednej linii. DpS CAD-center ApS Page 26 of 45

27 Zamień teksty W menu Edycja dodano funkcję Zamień teksty. Funkcja jest również dostępna w menu kontekstowym (pod prawym przyciskiem myszki). DpS CAD-center ApS Page 27 of 45

28 Tekst wieloliniowy Okno wpisywania tekstu wolnego pozwala teraz na wpisanie tekstu wieloliniowego. Program automatycznie wstawi znaki końca linii. Strony montażowe Rozmieszczenie symboli Do okna dialogowego Wczytaj symbole montażowe została dodana opcja Rozmieść i wyrównaj symbole. Po wstawieniu symboli jeden na drugi, program zapyta o wskazanie punktu końcowego dla rozmieszczania symboli. DpS CAD-center ApS Page 28 of 45

29 Wiele typów stron montażowych Do strony montażowej może zostać przypisane określone pole danych, pozwalając na stosowanie np. róznych widoków dla tego samego aparatu. Aparat może być reprezentowany w różnych widokach na różnych stronach montażowych: jedna strona może pokazywać aparaty z przodu, inna z góry. W celu skorzystania z nowej funkcjonalności w bazie danych należy utworzyć dodatkowe pola. Każde z pól będzie zawierało inny widok dla tego samego aparatu. Zanim te pola będą mogły być użyte na stronach montażowych, muszą one zostać wybrane jako pola zawierające symbole montazowe. Wykonuje się to w Ustawienia => Baza danych => Ustawienia bazy danych => Dane aparatu. Przycisk plus (+) powoduej wyświetlenie okna dialogowego (poniżej). W oknie wskazuje się żądane pola danych w bazie. DpS CAD-center ApS Page 29 of 45

30 Pierwsze pole na liście będzie używane jako domyślne pole dla symboli montazowych. Możesz zmienić kolejność pól używając klawiszy strzałek obok listy. Wskazane pola z bazy danych mogą być teraz wybierane w funkcji Wczytaj symbole montażowe. Lub mogą zostać przypisane do strony w Ustawienia => Ustawienia strony, w opcji Pole bazy danych. Funkcja Wczytaj symbole montażowe będzie teraz używała symboli znalezionych we wskazanym polu bazy danych. DpS CAD-center ApS Page 30 of 45

31 Gdy używa się graficznego wstawiania symboli do bazy danych (wybierz aparat => <Ctrl-Shift- DATA>), dla symbolu montażowego użyte zostanie to przypisane pole. (IGNORUJ) Opis (IGNORUJ) nie jest już niezbędny w polach bazy danych. Oznaczało ono, że nie potrzeba symbolu montażowego dla tego aparatu. Program nie będzie już sprawdzał zawartości pola pod kątem obecności tego słowa kluczowego, jednak jego użycie jest nadal poprawne. Wymiarowanie Linie Funkcja Wymiarowanie została rozbudowana i umożliwia teraz rozpoznawanie krawędzi linii. Okręgi i Łuki Funkcja Wymiarowanie pozwala również wymiarować ćwiartki okręgów. Właściwości tekstu w funkcji Wymiarowanie W oknie dialogowym wymiarowania można teraz wybierać indywidualne właściwości dla tekstów wymiarowania. Program automatycznie zapamięta ostatnio użyte ustawienia. DpS CAD-center ApS Page 31 of 45

32 Nowe funkcje Właściwość linii Zwora możę być teraz kopiowana i przenoszona za pomocą przycisków Kopiuj i Przenieś parametry. Pokaż Zwory i Pokaż sygnały Funkcja Pokaż zwory i Pokaż sygnały będzie podświetlać (na zielono) wszystkie zwory i wybrane sygnały na wszystkich stronach. Ostatnio wybrana nazwa sygnału będzie zapamiętywana. DpS CAD-center ApS Page 32 of 45

33 Zapis logo do pliku W Ustawienia => Parametry projektu można zapisać używane logo jako plik. Okno dialogowe Otwieranie Okno dialogowe Otwieranie zapamiętuje teraz ostatnio wybrany sposób wyświetlania plików. DpS CAD-center ApS Page 33 of 45

34 Re-adresowanie PLC PLC mogą być teraz przeadresowane w taki sam sposób, jaki jest zastosowany w projekcie. Nie ma znaczenia, jaki porządek adresowania jest użyty w projekcie, opcja Bieżący porządek będzie adresowała PLC w ten sam sposób. Teksty opisów na punktach połączeń PLC Podczas importu list PLC, opis może być zamieniany na duże litery. DpS CAD-center ApS Page 34 of 45

35 Rozmieszczanie symboli Funkcja Rozmieść będzie teraz pytała o nowy punkt początkowy, jeżeli nie ma już miejsca w pierwszym wskazanym obszarze. W ten sposób symbole mogą być umieszczane w wielu wierszach. Wskazywanie i wybieranie linii i okręgów Wybieranie i wskazywanie linii (gdy program nie jest w trybie rysowania) zostało rozszerzone na cały obszar obiektu, obejmując grubość i wzór linii. Wybieranie i wskazywanie okręgów i łuków (gdy program nie jest w trybie rysowania) zostało rozszerzone na cały obszar obiektu, obejmując grubość i wzór linii, zobacz poniżej Pozycja kursora wraca do obiektu Gdy wybrany jest obiekt i włącza się okno dialogowe, kursor powróci do pozycji nad wybranym obiektem, gdy opuści się okno dialogowe. DpS CAD-center ApS Page 35 of 45

36 Przenoszenie zmian do wszystkich symboli aparatu Opcja Zmień wszystkie symbole aparatu została usunięta i zamienioan przez przycisk Wszystko. Gdy klikniesz OK, zmiany są nanoszone tylko dla wybranego symbolu. Gdy klikniesz przycisk Wszystko, zmiany będą wprowadzone dla wszystkich symboli należących do wskazanego aparatu. W celu zamknięcia okna musi zostać naciśnięty klawisz OK lub Wszystko. Okno Rysunki standardowe Do menu kontekstowego w oknie Rysunki standardowe została dodana funkcja Zmiana nazwy. Skrót klawiszowy to F2. Okno Rysunki standardowe zostało rozszerzone o pokazywanie Tytułu i parametrów wskazanego rysunku. Wybór obiektów powiązanych z liniami Symbole gałęzi, symbole sygnałów i symbole numerów linii mogą być wybierane z polecenia Linia. DpS CAD-center ApS Page 36 of 45

37 Pola danych symboli w informacji pod kursorem Pola danych symbolu zostały dodane do informacji, które pojawiają się pod kursorem. Rozpoczęcie i zakończenie trybu rysowania Do menu kontekstowego zostały dodane pozycje Rysuj linię, Umieść symbol, Umieść tekst, Umieść okrąg oraz Zakończ linię, Zakończ symbol, Zakończ tekst, Zakończ okrąg. Pojawiają się one w zależności od trybu, w którym pracuje program. Skrót klawiszowy dla Umieść to <Insert> a dla Zakończ <Esc>. Nowa funkcjonalność dla przenoszenia linii Chwytając koniec linii z wciśniętym klawiszem <Ctrl> spowodujemy, że koniec linii zostanie odczepiony i można będzie go przenieść na inną linię (przenieść połączenie). DpS CAD-center ApS Page 37 of 45

38 Okno dialogowe Warstwy Okno dialogowe Warstwy posiada teraz opcję pozwalającą wyświetlić tylko warstwy, które zostały użyte w projekcie. Menu symboli Do Menu symboli dodana została nowa opcja. Można teraz dowolnie grupować symbole w grupy według własnych potrzeb. Symbole dodane do tych grup nadal będą pozostawać w swoich oryginalnych folderach. Kliknij prawym przyciskiem, żeby utworzyć foldery (np. Styczniki, Zwierne, Rozwierne) i grupy (np. 1 fazowe, 2 fazowe, 3 fazowe). Menu kontekstowe dostępne pod prawym przyciskiem myszki w lewym i prawym oknie zawierają wszystkie funkcje niezbędne do tworzenia tych nowych struktur menu symboli i do umieszczania symboli. Ten sam symbol może zostać użyty w wielu folderach i grupach, ponieważ jest to tylko łącze (link) do oryginalnej biblioteki. Jeżeli zmienisz symbol w oryginalnej bibliotece, zmieni się on we wszystkich grupach i folderach, w których go wstawiłeś. DpS CAD-center ApS Page 38 of 45

39 Symbole dodaje się klikając prawym przyciskiem myszki w prawym oknie Menu symboli i wybierając Dodaj symbol. Następnie wybierasz folder w bibliotece, z którego chcesz pobierać symbole. Możesz wybierać symbole przez dwukrotne kliknięcie na symbolu lub przez przeciągniecię symbolu. Domyślnym ustawieniem dla opcji Wybierz bibliotekę z nazwy jest pokazywanie nazw bibliotek, a nie nazw folderów na dysku. DpS CAD-center ApS Page 39 of 45

40 Ustawienie to może zostać zmienione w oknie dialogowym Nazwa dla folderu biblioteki. Generator Symboli Generator symboli to kreator, który pomaga użytkownikowi tworzyć proste symbole. We wcześniejszych wersjach programu można było tworzyć symbole wciskając <k>, wpisując # i odpowiednią składnię dla definicji symbolu. Jest to nadal możliwe, ale składnia jest trudna do zapamiętania. Dodatkowo składnia została rozbudowana w wersji 10. Zamiast tego możena zaznaczyć opcję Uruchom generator symboli i kliknąć OK. Pojawi się wtedy kreator tworzenia symbolu. DpS CAD-center ApS Page 40 of 45

41 W pasku tytułowym Generator symboli pokazywana jest składnia dla tworzonego symbolu. Każda zmiana jest od razu pokazywana na podglądzie w prawym górnym rogu okna. Dzięki temu łatwo można próbować z różnymi ustawieniami, gdyż rezultat jest od razu widoczny. Generator symboli jest również dostępny bezpośrednio z Menu symboli. Podczas tworzenia nowych symboli Generator symboli może zostać użyty do tworzenia surowych symboli, które następnie poddaje się edycji. DpS CAD-center ApS Page 41 of 45

42 Kolejność wyświetlania W wersji 10 wprowadzono możliwość sterowania kolejnością wyświetlania obiektów. Oznacza to możliwość kontroli, który obiekt jest na górze, a który na dole rysunku (nad lub innym obiektem). Funkcja jest dostępna pod prawym przyciskiem myszki: Jest to szczególnie przydatne w przypadku użycia symboli montażowych. Obecnie funkcja ta działa tylko dla obiektów tego samego typu. Program posiada następującą kolejność wyświetlania różnych obiektów (od końca): 1) Formatki rysunkowe i ścieżki prądowe 2) Rysunki i obiekty OLE 3) Pola danych zawierające rysunki 4) Linie 5) Okręgi 6) Wolne teksty 7) Pola danych zawierające teksty 8) Symbole Symbole zawsze są umieszczane na samej górze i zasłaniają wszystko poniżej. DpS CAD-center ApS Page 42 of 45

43 Wysyłanie projektu em W menu Plik dodano fukcję Wyślij do, która uruchomi program pocztowy i dołączy bieżący projekt do wiadomości . Generator Projektu Generator projektu może teraz sterować nazwami punktów połączeń używając zminnych dla nazw symboli. Wpisz np. X1:1 w arkuszu Excela i nazwa punktu połączenia dla X1 zostanie zmieniona na 1. Jeżeli symbol ma 3 punkty połączeń, można wpisać M1:U,V,W, co spowoduje nadanie punktom połączeń nazw U, V i W a nazwa symbolu będzie zmieniona na -M1. Dodatkową opcją w Generatorze projektu jest teraz możliwość, że symbol w rysunku standardowym otrzyma te same oznaczenia referencyjne jak strona, której jest umieszczany. Podczas używania Generatora projektu można teraz wybierać modele. Wykonuje się to przez dodanie zmiennej do wyboru modelu. W arkuszu Excela wartość zmiennej jest zapisywana np. 0,06kW 0,18. Parametry dla linii również mogą zawierać zmienne dla Przeciągnij i rysuj oraz dla Generatora projektu. DpS CAD-center ApS Page 43 of 45

44 Tłumacz Moduł tłumaczący teksty został całkowicie zmieniony i oferuje teraz następujące możliwości: Bardziej intuicyjny interfejs użytkownika Opcjonalnie tłumaczenie może zostać wykonane bez użycia plików tekstowych lub słowników co oznacza, że nie jest teraz konieczne, aby wszystkie teksty były w słowniku Użytkownicy mogą używać tego samego słownika, gdyż został on zapisany w postaci pliku bazy Access Możliwe jest tłumaczenie pomiędzy językami zawierającymi rózne zestawy znaków (np. Rosyjski i Chiński). Nie trzeba przy tym przełączać Windows-a na odpowiedni zestaw znaków Łatwiejsze edytowanei tekstów w słowniku Teksty mogą być importowane / eksportowane do plików PCS-TXF, które mogą być np. wysyłane do zewnętrznych translatorów. Jest to wykonywane bez żadnych konfliktów ze złymi zestawami znaków czy złymi formatami Zaprojektowano specjalny edytor do tłumaczenia tekstów w plikach PCS-TXF, edytor jest zawarty w PCschematic ELautomation W translatorze dodano funkcję Znajdź / Zamień, która pozwala łatwo znaleźć słowa, które występują w różnych frazach Nie ma już problemów z podwójnym występowaniem tych samych słów w słowniku Tłumaczone mogą być wszystkie teksty za wyjątkiem nazw symboli oraz nazw punktów połączeniowych (pinów) dla symboli Tłumaczone teksty nie zastąpią oryginalnych tekstów, ale będą tworzyć nowy projekt z przetłumaczonymi tekstami DpS CAD-center ApS Page 44 of 45
