1 Instrukcja obs ugi P 520D P 525D Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Polish

2 SPIS TREÂCI Spis treêci SPIS TREÂCI Spis treêci... 2 Obs uga techniczna Obs uga techniczna poprzedzajàca dostaw... 3 Po pierwszych 25 godz WST P Szanowny Kliencie... 4 Jazda maszynà po drogach publicznych oraz jej transport. 4 Holowanie... 4 Zastosowanie... 4 yczymy mi ego u ytkowania... 5 ZNACZENIE SYMBOLI Symbole... 6 CO JEST CO? Rozmieszczenie urzàdzeƒ sterujàcych... 7 ZASADY BEZPIECZE STWA Zasady bezpieczeƒstwa... 8 Jazda na zboczach... 9 Dzieci Konserwacja Transport OPIS Prezentacja Dêwignia gazu Regulator pr dkoêci Licznik godzinowy Hamulec postojowy Zespó koszàcy Dêwignia unoszenia hydraulicznego osprz tu Krzese ko Tankowanie OÊwietlenie i gniazdko elektryczne Deska rozdzielcza Zawory bypasowe ROPS (konstrukcja przeciw-wywrotkowa) System podnoênika wspomagajàcego START SILNIKA Przed uruchomieniem W àcz silnik Uruchamianie silnika przy s abym akumulatorze JAZDA Jazda kosiarkà Hamowanie Wy àcz silnik Porady dotyczàce koszenia KONSERWACJA Plan obs ugi technicznej Czyszczenie Zdejmowanie os on kosiarki samobie nej Kontrola wlotu powietrza uk adu ch odzàcego silnika Korekta pasków pompy- i generatora Wymiana pasków pompy- i generatora Kontrola stanu t umika Regulacja hamulca postojowego Wymiana filtra paliwa Czyszczenie filtra powietrza Wymiana filtra powietrza Czyszczenie silnika i t umika Kontrola systemu bezpieczeƒstwa Wymiana arówek Bezpiecznik g ówny Kontrola ciênienia w oponach Sprawdê akumulator Szczegó y zespo u tnàcego Monta zespo u tnàcego Demonta zespo u koszàcego Po o enie serwisowe zespo u koszàcego Ustawianie w po o eniu serwisowym Ustawienie wysokoêci koszenia i kàta nachylenia Wymiana pasków zespo u koszàcego Kontrola no y Zdejmowanie wk adki BioClip Ustawienie pasków przeniesienia nap du Wymiana pasków przeniesienia nap du Wymiana p ynu ch odzàcego Smarowanie Plan smarowania Uwagi ogólne Akcesoria o yska ko a obrotowego Kàt nachylenia zespo u tnàcego W z y wa u kardana Mocowanie zespo u tnàcego Tylne o yska ramion podnoênika Cylinder podnoênika Przednie o ysko wspornikowe osi nap du Tylne o ysko wspornikowe osi nap du Cylinder sterowania o ysko Korba Kontrola poziomu oleju w silniku Wymiana filtra oleju Sprawdê poziom oleju uk adu hydraulicznego Sprawdê poziom oleju w skrzyniach biegów Pokr t o ustawienia wysokoêci koszenia Fotel kierowcy Smarowanie linek Linki przepustnicy i ssania, o yska dêwigni Nasmaruj ci gna hamulca postojowego Rozwiàzywanie problemów UK AD ELEKTRYCZNY Schemat po àczeƒ elektrycznych UK AD ELEKTRYCZNY Schemat po àczeƒ elektrycznych Przechowywanie Przechowywanie w sezonie zimowym Os ona Obs uga techniczna DANE TECHNICZNE Zapewnienie o zgodnoêci z normami WE Polish

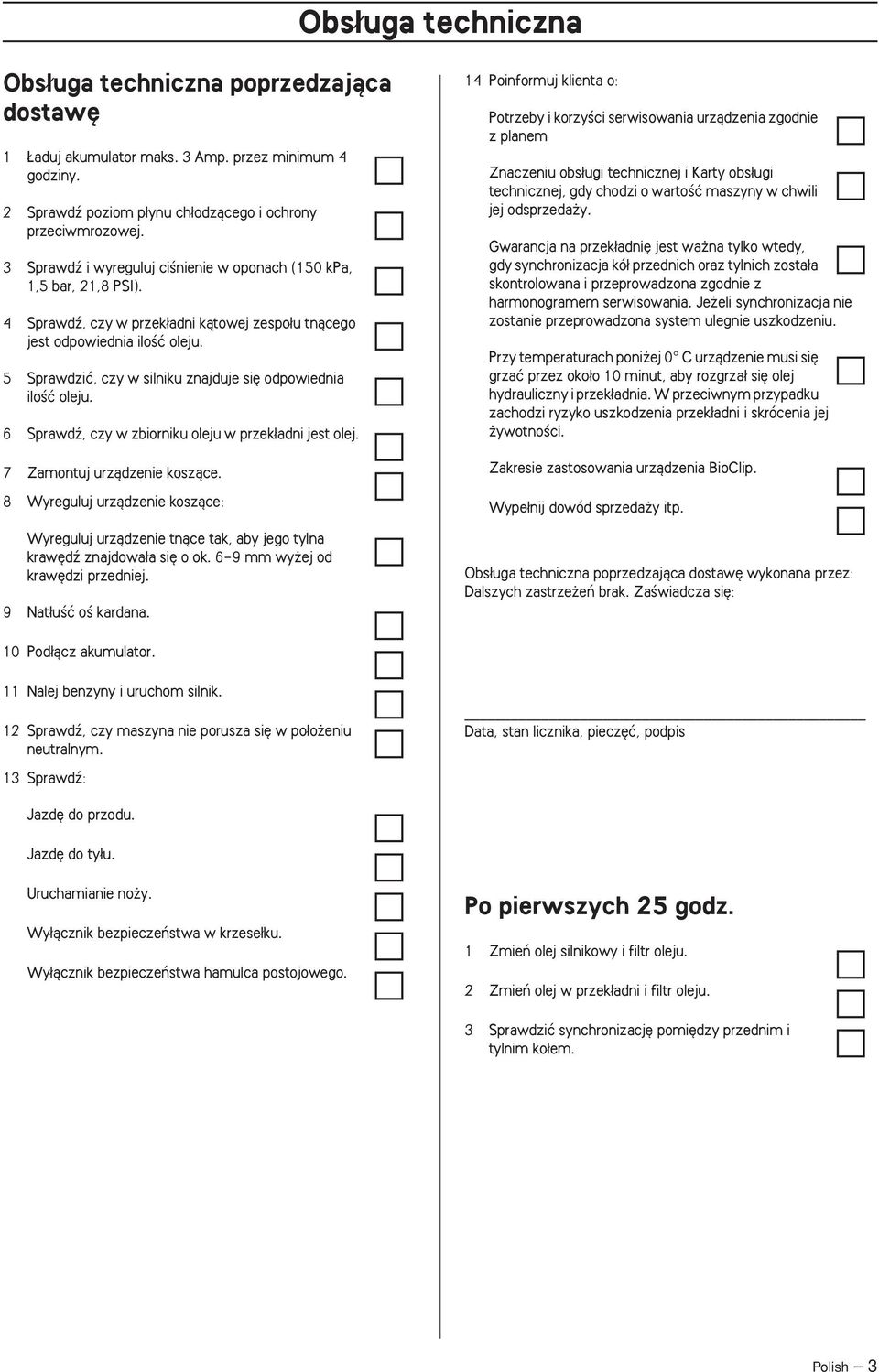

3 Obs uga techniczna Obs uga techniczna poprzedzajàca dostaw 1 aduj akumulator maks. 3 Amp. przez minimum 4 godziny. 2 Sprawdê poziom p ynu ch odzàcego i ochrony przeciwmrozowej. 3 Sprawdê i wyreguluj ciênienie w oponach (150 kpa, 1,5 bar, 21,8 PSI). 4 Sprawdê, czy w przek adni kàtowej zespo u tnàcego jest odpowiednia iloêç oleju. 5 Sprawdziç, czy w silniku znajduje si odpowiednia iloêç oleju. 6 Sprawdê, czy w zbiorniku oleju w przek adni jest olej. 7 Zamontuj urzàdzenie koszàce. 8 Wyreguluj urzàdzenie koszàce: Wyreguluj urzàdzenie tnàce tak, aby jego tylna kraw dê znajdowa a si o ok. 6-9 mm wy ej od kraw dzi przedniej. 9 Nat uêç oê kardana. 14 Poinformuj klienta o: Potrzeby i korzyêci serwisowania urzàdzenia zgodnie z planem Znaczeniu obs ugi technicznej i Karty obs ugi technicznej, gdy chodzi o wartoêç maszyny w chwili jej odsprzeda y. Gwarancja na przek adni jest wa na tylko wtedy, gdy synchronizacja kó przednich oraz tylnich zosta a skontrolowana i przeprowadzona zgodnie z harmonogramem serwisowania. Je eli synchronizacja nie zostanie przeprowadzona system ulegnie uszkodzeniu. Przy temperaturach poni ej 0 C urzàdzenie musi si grzaç przez oko o 10 minut, aby rozgrza si olej hydrauliczny i przek adnia. W przeciwnym przypadku zachodzi ryzyko uszkodzenia przek adni i skrócenia jej ywotnoêci. Zakresie zastosowania urzàdzenia BioClip. Wype nij dowód sprzeda y itp. Obs uga techniczna poprzedzajàca dostaw wykonana przez: Dalszych zastrze eƒ brak. ZaÊwiadcza si : 10 Pod àcz akumulator. 11 Nalej benzyny i uruchom silnik. 12 Sprawdê, czy maszyna nie porusza si w po o eniu neutralnym. 13 Sprawdê: Data, stan licznika, piecz ç, podpis Jazd do przodu. Jazd do ty u. Uruchamianie no y. Wy àcznik bezpieczeƒstwa w krzese ku. Wy àcznik bezpieczeƒstwa hamulca postojowego. Po pierwszych 25 godz. 1 Zmieƒ olej silnikowy i filtr oleju. 2 Zmieƒ olej w przek adni i filtr oleju. 3 Sprawdziç synchronizacj pomi dzy przednim i tylnim ko em. Polish 3

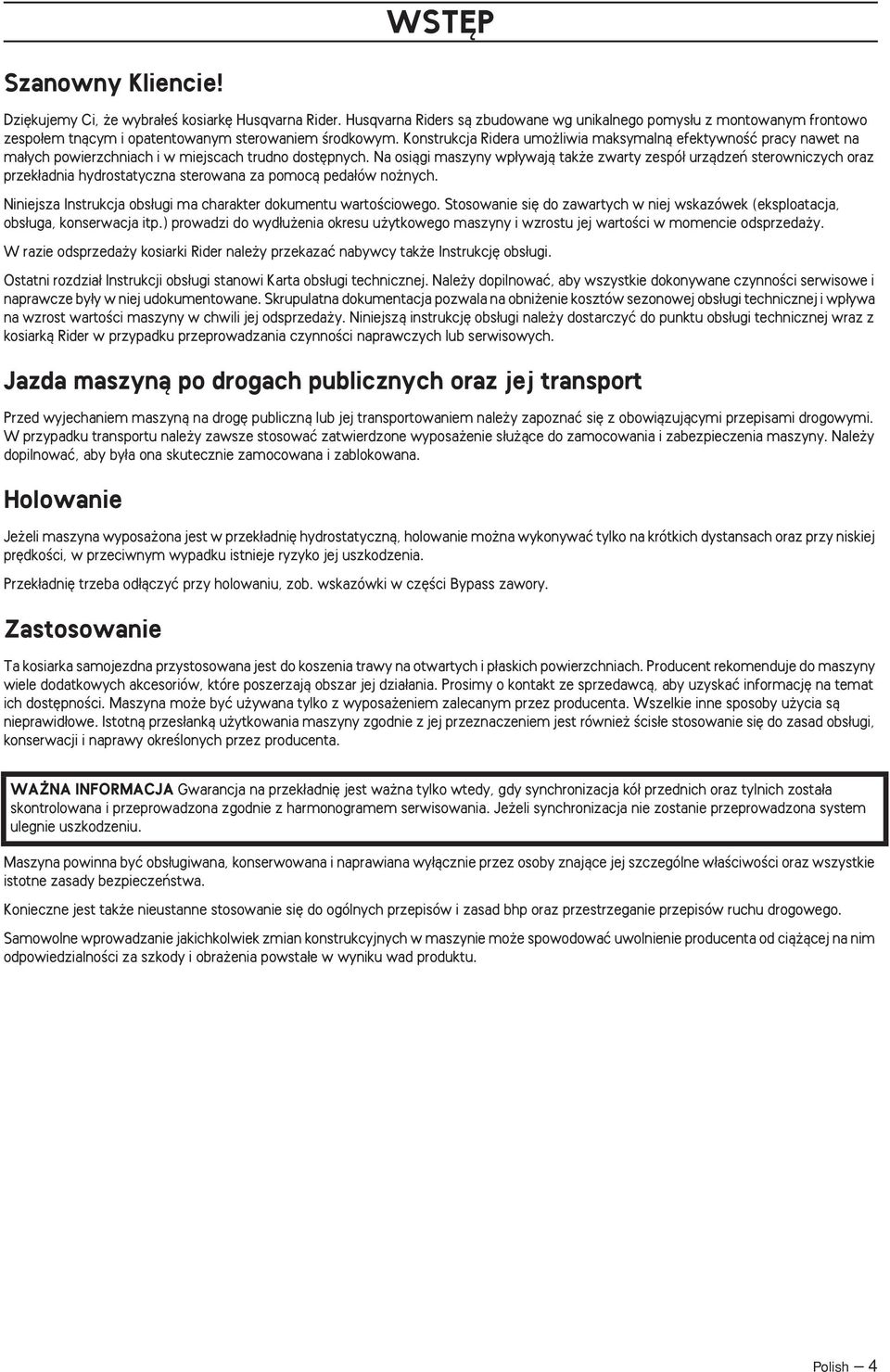

4 WST P Szanowny Kliencie Dzi kujemy Ci, e wybra eê kosiark Husqvarna Rider. Husqvarna Riders sà zbudowane wg unikalnego pomys u z montowanym frontowo zespo em tnàcym i opatentowanym sterowaniem Êrodkowym. Konstrukcja Ridera umo liwia maksymalnà efektywnoêç pracy nawet na ma ych powierzchniach i w miejscach trudno dost pnych. Na osiàgi maszyny wp ywajà tak e zwarty zespó urzàdzeƒ sterowniczych oraz przek adnia hydrostatyczna sterowana za pomocà peda ów no nych. Niniejsza Instrukcja obs ugi ma charakter dokumentu wartoêciowego. Stosowanie si do zawartych w niej wskazówek (eksploatacja, obs uga, konserwacja itp.) prowadzi do wyd u enia okresu u ytkowego maszyny i wzrostu jej wartoêci w momencie odsprzeda y. W razie odsprzeda y kosiarki Rider nale y przekazaç nabywcy tak e Instrukcj obs ugi. Ostatni rozdzia Instrukcji obs ugi stanowi Karta obs ugi technicznej. Nale y dopilnowaç, aby wszystkie dokonywane czynnoêci serwisowe i naprawcze by y w niej udokumentowane. Skrupulatna dokumentacja pozwala na obni enie kosztów sezonowej obs ugi technicznej i wp ywa na wzrost wartoêci maszyny w chwili jej odsprzeda y. Niniejszà instrukcj obs ugi nale y dostarczyç do punktu obs ugi technicznej wraz z kosiarkà Rider w przypadku przeprowadzania czynnoêci naprawczych lub serwisowych. Jazda maszynà po drogach publicznych oraz jej transport Przed wyjechaniem maszynà na drog publicznà lub jej transportowaniem nale y zapoznaç si z obowiàzujàcymi przepisami drogowymi. W przypadku transportu nale y zawsze stosowaç zatwierdzone wyposa enie s u àce do zamocowania i zabezpieczenia maszyny. Nale y dopilnowaç, aby by a ona skutecznie zamocowana i zablokowana. Holowanie Je eli maszyna wyposa ona jest w przek adni hydrostatycznà, holowanie mo na wykonywaç tylko na krótkich dystansach oraz przy niskiej pr dkoêci, w przeciwnym wypadku istnieje ryzyko jej uszkodzenia. Przek adni trzeba od àczyç przy holowaniu, zob. wskazówki w cz Êci Bypass zawory. Zastosowanie Ta kosiarka samojezdna przystosowana jest do koszenia trawy na otwartych i p askich powierzchniach. Producent rekomenduje do maszyny wiele dodatkowych akcesoriów, które poszerzajà obszar jej dzia ania. Prosimy o kontakt ze sprzedawcà, aby uzyskaç informacj na temat ich dost pnoêci. Maszyna mo e byç u ywana tylko z wyposa eniem zalecanym przez producenta. Wszelkie inne sposoby u ycia sà nieprawid owe. Istotnà przes ankà u ytkowania maszyny zgodnie z jej przeznaczeniem jest równie Êcis e stosowanie si do zasad obs ugi, konserwacji i naprawy okreêlonych przez producenta. WA NA INFORMACJA Gwarancja na przek adni jest wa na tylko wtedy, gdy synchronizacja kó przednich oraz tylnich zosta a skontrolowana i przeprowadzona zgodnie z harmonogramem serwisowania. Je eli synchronizacja nie zostanie przeprowadzona system ulegnie uszkodzeniu. Maszyna powinna byç obs ugiwana, konserwowana i naprawiana wy àcznie przez osoby znajàce jej szczególne w aêciwoêci oraz wszystkie istotne zasady bezpieczeƒstwa. Konieczne jest tak e nieustanne stosowanie si do ogólnych przepisów i zasad bhp oraz przestrzeganie przepisów ruchu drogowego. Samowolne wprowadzanie jakichkolwiek zmian konstrukcyjnych w maszynie mo e spowodowaç uwolnienie producenta od cià àcej na nim odpowiedzialnoêci za szkody i obra enia powsta e w wyniku wad produktu. Polish 4

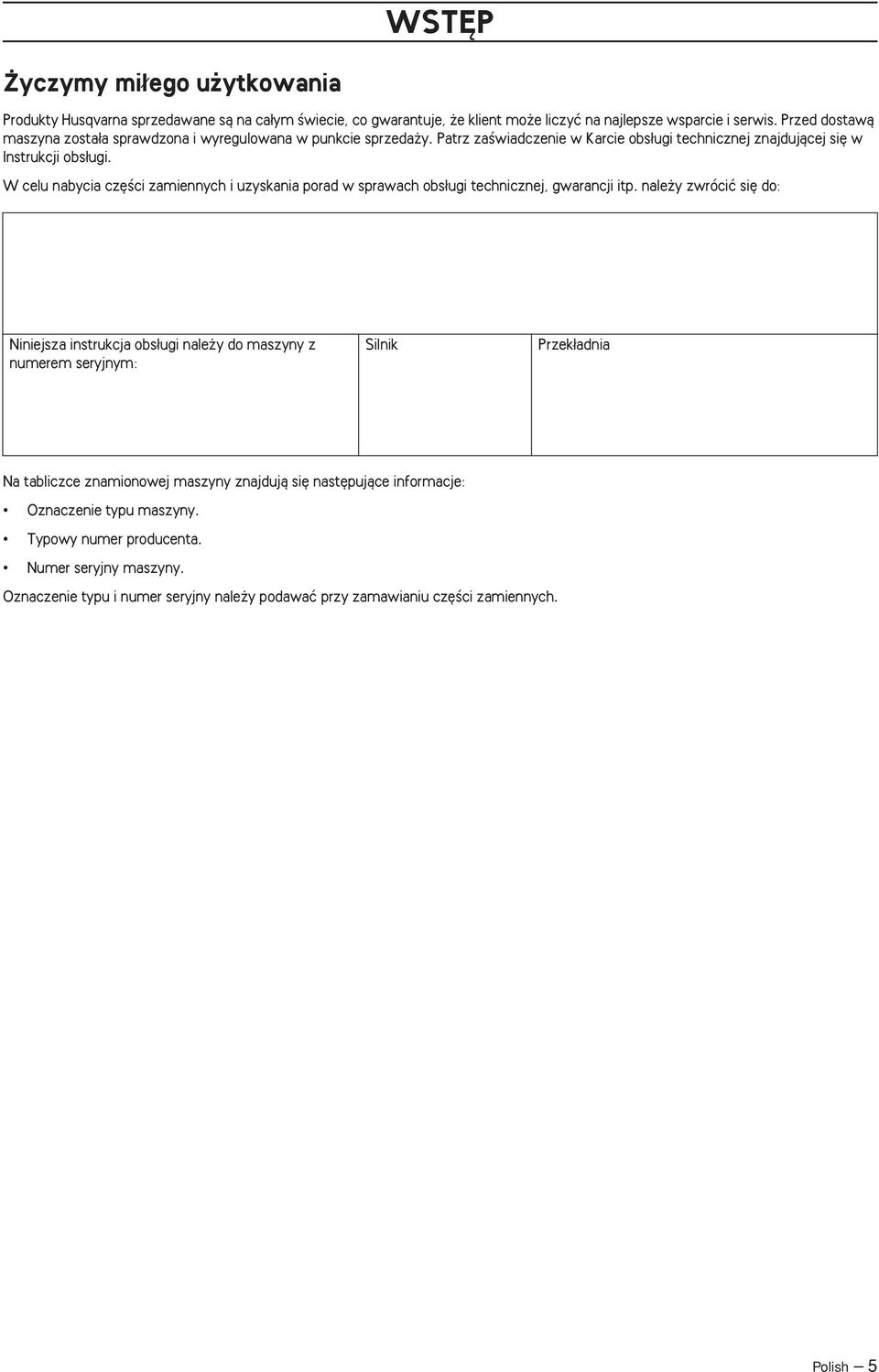

5 WST P yczymy mi ego u ytkowania Produkty Husqvarna sprzedawane sà na ca ym Êwiecie, co gwarantuje, e klient mo e liczyç na najlepsze wsparcie i serwis. Przed dostawà maszyna zosta a sprawdzona i wyregulowana w punkcie sprzeda y. Patrz zaêwiadczenie w Karcie obs ugi technicznej znajdujàcej si w Instrukcji obs ugi. W celu nabycia cz Êci zamiennych i uzyskania porad w sprawach obs ugi technicznej, gwarancji itp. nale y zwróciç si do: Niniejsza instrukcja obs ugi nale y do maszyny z numerem seryjnym: Silnik Przek adnia Na tabliczce znamionowej maszyny znajdujà si nast pujàce informacje: Oznaczenie typu maszyny. Typowy numer producenta. Numer seryjny maszyny. Oznaczenie typu i numer seryjny nale y podawaç przy zamawianiu cz Êci zamiennych. Polish 5

6 Symbole Poni sze symbole znajdujà si na kosiarce samobie nej oraz w instrukcji obs ugi. ZNACZENIE SYMBOLI Ostrze enie: cz Êci obrotowe. R ce oraz stopy nale y utrzymywaç w odpowiedniej odleg oêci. OSTRZE ENIE Nast pstwem nieuwa nej lub nieprawid owej obs ugi mogà byç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Uwa aj na r ce i inne cz Êci cia a: mogà zostaç uwi zione i zmia d one pomi dzy pasem a ko em pasowym. No e obrotowe Nie wk adaj ràk lub nóg pod os on, gdy silnik jest uruchomiony Zawsze nale y stosowaç: Zatwierdzone ochronniki s uchu Nigdy nie jeêdê w poprzek wzniesienia Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Szybko Nigdy nie u ywaj maszyny je eli osoby trzecie, zw aszcza dzieci lub zwierz ta przebywajà w pobli u Woln Nigdy nie u ywaj maszyny do przewo enia pasa erów lub wyposa enia Wy àcz silnik. Paliwo Bez urzàdzenia koszàcego jedê bardzo wolno CiÊnienie oleju Instrukcja uruchamiania Do ty u Do przodu Ryzyko zmia d eƒ Zap on Ryzyko zmia d enia pomi dzy ramionami podnoênika a p ytà bazowà. Hamulec postojowy Emisja ha asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta a w rozdziale Dane techniczne oraz na naklejce. Przy roz o onej ramie nale y u ywaç pasa bezpieczeƒstwa. Pod àczenie gniazda si owego (PTO). Przy z o onej ramie NIE u ywa si pasa bezpieczeƒstwa. Od àczenie przeniesienia nap du (PTO). 6 Polish

7 CO JEST CO? Rozmieszczenie urzàdzeƒ sterujàcych 1 Pokr t o ustawienia nachylenia oparcia. 2 Dêwignia gazu 3 Gniazdo zasilania 4 Prze àcznik na gniazdo zasilania 5 Sterowanie zespo em tnàcym 6 Dêwignia unoszenia hydraulicznego osprz tu 7 Hamulec postojowy 8 Wy àcznik oêwietlenia 9 Wy àcznik zap onu 10 Deska rozdzielcza 11 Regulator pr dkoêci podczas jazdy w ty 12 Regulator pr dkoêci podczas jazdy w przód 13 Dêwignia regulacji wysokoêci koszenia 14 Licznik godzinowy 15 Wskaênik temperatury 16 Regulacja amortyzacji fotela 17 Dêwignia przesuwania fotela 18 Zawór bypasowy-przedniej osi 19 Tabliczka z numerem produktu i numerem seryjnym 20 Miernik paliwa 21 Blokada sk adania fotela 22 Korek wlewu paliwa 23 Regulacja wsparcia kr gos upa l dêwiowego 24 Zamek maski 25 Zawór bypasowy-tylniej osi Polish 7

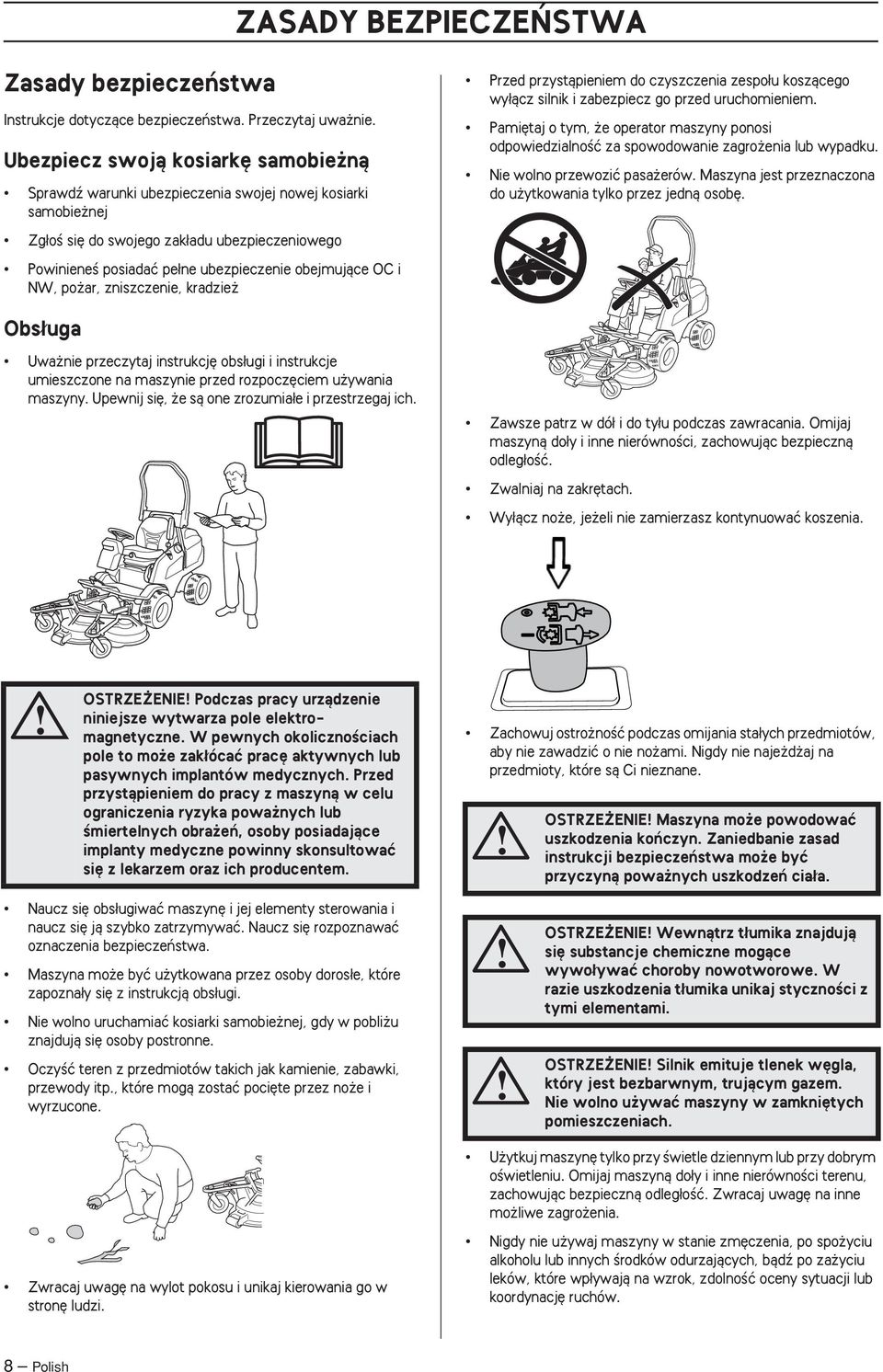

8 ZASADY BEZPIECZE STWA Zasady bezpieczeƒstwa Instrukcje dotyczàce bezpieczeƒstwa. Przeczytaj uwa nie. Ubezpiecz swojà kosiark samobie nà Sprawdê warunki ubezpieczenia swojej nowej kosiarki samobie nej Zg oê si do swojego zak adu ubezpieczeniowego PowinieneÊ posiadaç pe ne ubezpieczenie obejmujàce OC i NW, po ar, zniszczenie, kradzie Przed przystàpieniem do czyszczenia zespo u koszàcego wy àcz silnik i zabezpiecz go przed uruchomieniem. Pami taj o tym, e operator maszyny ponosi odpowiedzialnoêç za spowodowanie zagro enia lub wypadku. Nie wolno przewoziç pasa erów. Maszyna jest przeznaczona do u ytkowania tylko przez jednà osob. Obs uga Uwa nie przeczytaj instrukcj obs ugi i instrukcje umieszczone na maszynie przed rozpocz ciem u ywania maszyny. Upewnij si, e sà one zrozumia e i przestrzegaj ich. Zawsze patrz w dó i do ty u podczas zawracania. Omijaj maszynà do y i inne nierównoêci, zachowujàc bezpiecznà odleg oêç. Zwalniaj na zakr tach. Wy àcz no e, je eli nie zamierzasz kontynuowaç koszenia. OSTRZE ENIE Podczas pracy urzàdzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznoêciach pole to mo e zak ócaç prac aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa nych lub Êmiertelnych obra eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si z lekarzem oraz ich producentem. Zachowuj ostro noêç podczas omijania sta ych przedmiotów, aby nie zawadziç o nie no ami. Nigdy nie naje d aj na przedmioty, które sà Ci nieznane. OSTRZE ENIE Maszyna mo e powodowaç uszkodzenia koƒczyn. Zaniedbanie zasad instrukcji bezpieczeƒstwa mo e byç przyczynà powa nych uszkodzeƒ cia a. Naucz si obs ugiwaç maszyn i jej elementy sterowania i naucz si jà szybko zatrzymywaç. Naucz si rozpoznawaç oznaczenia bezpieczeƒstwa. Maszyna mo e byç u ytkowana przez osoby doros e, które zapozna y si z instrukcjà obs ugi. Nie wolno uruchamiaç kosiarki samobie nej, gdy w pobli u znajdujà si osoby postronne. OczyÊç teren z przedmiotów takich jak kamienie, zabawki, przewody itp., które mogà zostaç poci te przez no e i wyrzucone. OSTRZE ENIE Wewnàtrz t umika znajdujà si substancje chemiczne mogàce wywo ywaç choroby nowotworowe. W razie uszkodzenia t umika unikaj stycznoêci z tymi elementami. OSTRZE ENIE Silnik emituje tlenek w gla, który jest bezbarwnym, trujàcym gazem. Nie wolno u ywaç maszyny w zamkni tych pomieszczeniach. U ytkuj maszyn tylko przy Êwietle dziennym lub przy dobrym oêwietleniu. Omijaj maszynà do y i inne nierównoêci terenu, zachowujàc bezpiecznà odleg oêç. Zwracaj uwag na inne mo liwe zagro enia. Zwracaj uwag na wylot pokosu i unikaj kierowania go w stron ludzi. Nigdy nie u ywaj maszyny w stanie zm czenia, po spo yciu alkoholu lub innych Êrodków odurzajàcych, bàdê po za yciu leków, które wp ywajà na wzrok, zdolnoêç oceny sytuacji lub koordynacj ruchów. 8 Polish

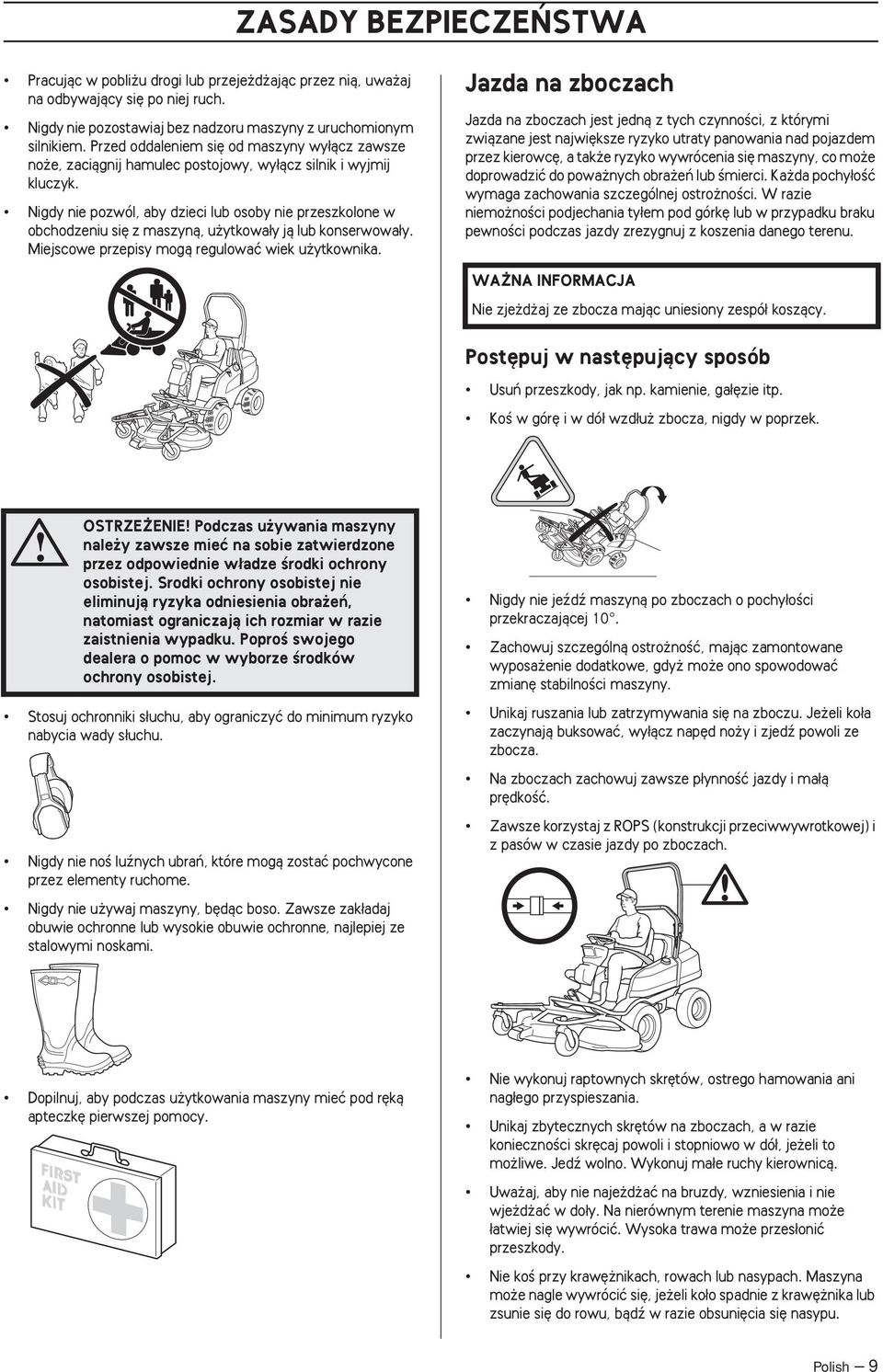

9 ZASADY BEZPIECZE STWA Pracujàc w pobli u drogi lub przeje d ajàc przez nià, uwa aj na odbywajàcy si po niej ruch. Nigdy nie pozostawiaj bez nadzoru maszyny z uruchomionym silnikiem. Przed oddaleniem si od maszyny wy àcz zawsze no e, zaciàgnij hamulec postojowy, wy àcz silnik i wyjmij kluczyk. Nigdy nie pozwól, aby dzieci lub osoby nie przeszkolone w obchodzeniu si z maszynà, u ytkowa y jà lub konserwowa y. Miejscowe przepisy mogà regulowaç wiek u ytkownika. Jazda na zboczach Jazda na zboczach jest jednà z tych czynnoêci, z którymi zwiàzane jest najwi ksze ryzyko utraty panowania nad pojazdem przez kierowc, a tak e ryzyko wywrócenia si maszyny, co mo e doprowadziç do powa nych obra eƒ lub Êmierci. Ka da pochy oêç wymaga zachowania szczególnej ostro noêci. W razie niemo noêci podjechania ty em pod górk lub w przypadku braku pewnoêci podczas jazdy zrezygnuj z koszenia danego terenu. WA NA INFORMACJA Nie zje d aj ze zbocza majàc uniesiony zespó koszàcy. Post puj w nast pujàcy sposób Usuƒ przeszkody, jak np. kamienie, ga zie itp. KoÊ w gór i w dó wzd u zbocza, nigdy w poprzek. OSTRZE ENIE Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. Stosuj ochronniki s uchu, aby ograniczyç do minimum ryzyko nabycia wady s uchu. Nigdy nie noê luênych ubraƒ, które mogà zostaç pochwycone przez elementy ruchome. Nigdy nie u ywaj maszyny, b dàc boso. Zawsze zak adaj obuwie ochronne lub wysokie obuwie ochronne, najlepiej ze stalowymi noskami. Nigdy nie jeêdê maszynà po zboczach o pochy oêci przekraczajàcej 10. Zachowuj szczególnà ostro noêç, majàc zamontowane wyposa enie dodatkowe, gdy mo e ono spowodowaç zmian stabilnoêci maszyny. Unikaj ruszania lub zatrzymywania si na zboczu. Je eli ko a zaczynajà buksowaç, wy àcz nap d no y i zjedê powoli ze zbocza. Na zboczach zachowuj zawsze p ynnoêç jazdy i ma à pr dkoêç. Zawsze korzystaj z ROPS (konstrukcji przeciwwywrotkowej) i z pasów w czasie jazdy po zboczach. Dopilnuj, aby podczas u ytkowania maszyny mieç pod r kà apteczk pierwszej pomocy. Nie wykonuj raptownych skr tów, ostrego hamowania ani nag ego przyspieszania. Unikaj zbytecznych skr tów na zboczach, a w razie koniecznoêci skr caj powoli i stopniowo w dó, je eli to mo liwe. Jedê wolno. Wykonuj ma e ruchy kierownicà. Uwa aj, aby nie naje d aç na bruzdy, wzniesienia i nie wje d aç w do y. Na nierównym terenie maszyna mo e atwiej si wywróciç. Wysoka trawa mo e przes oniç przeszkody. Nie koê przy kraw nikach, rowach lub nasypach. Maszyna mo e nagle wywróciç si, je eli ko o spadnie z kraw nika lub zsunie si do rowu, bàdê w razie obsuni cia si nasypu. Polish 9

10 ZASADY BEZPIECZE STWA Nie koê mokrej trawy. Jest ona Êliska, wi c ko a mogà traciç przyczepnoêç, powodujàc poêlizg maszyny. Nigdy nie tankuj wewnàtrz pomieszczeƒ. Nie próbuj wp ywaç na stabilnoêç maszyny, podpierajàc si nogami o ziemi. Nie stawiaj maszyny na kraw niku lub przy rowie w celu czyszczenia podwozia. Podczas koszenia, trzymaj si z dala od krzewów oraz innych obiektów. Stosuj si do zaleceƒ producenta dotyczàcych obcià ania kó i stosowania przeciwwagi w celu zwi kszenia stabilnoêci maszyny. WA NA INFORMACJA Niektóre po àczenia wyposa enia wymagajà docià enia z ty u. Poradê si sprzedawcy w sprawie prawid owych po àczeƒ. Dzieci Brak uwagi na znajdujàce si w pobli u maszyny dzieci mo e doprowadziç do powa nych wypadków. Maszyna i koszenie trawników wywo ujà zainteresowanie dzieci. Nie wychodê nigdy z za o enia, e dzieci pozostanà w tym samym miejscu, na którym znajdowa y si ostatnio. Dopilnuj, aby dzieci znajdowa y si z dala od miejsca koszenia i najlepiej pod troskliwà opiekà innej osoby doros ej. Je eli dzieci wejdà na teren, na którym pracujesz, zachowuj wzmo onà uwag i wy àcz maszyn. Przed rozpocz ciem cofania oraz podczas jazdy wstecz nale y patrzeç w dó oraz do ty u, aby nie najechaç na ma e dzieci. Nie wolno przewoziç dzieci. Mogà one spaêç i odnieêç obra enia lub przeszkadzaç w bezpiecznym manewrowaniu maszynà. Nigdy nie pozwalaj dzieciom na prowadzenie maszyny. Paliwo i opary paliwa sà trujàce i bardzo atwopalne. Z najwi kszà ostro noêcià obchodê si z paliwem i olejem silnikowym, poniewa nieostro ne u ycie mo e spowodowaç wypadek niebezpieczny dla cz owieka lub po ar. Przechowuj paliwo wy àcznie w specjalnie przeznaczonych do tego celu, atestowanych kanistrach. Nigdy nie odkr caj korka wlewowego i nie uzupe niaj paliwa, gdy silnik jest uruchomiony. Przed przystàpieniem do tankowania paliwa odczekaj, a silnik ostygnie. Nie wolno paliç. Nalewanie paliwa nale y wykonywaç w miejscu gdzie nie ma iskier lub p omieni. Post pujàc z olejem, filtrem oleju, paliwem i akumulatorem, zachowuj ostro noêç i wzglàd na Êrodowisko. Stosuj si do lokalnych przepisów dotyczàcych recyklingu. Pora enie pràdem mo e spowodowaç obra enia. Nie dotykaj przewodów elektrycznych maszyny, gdy silnik jest uruchomiony. Nie dotykaj r kà uk adu zap onowego. OSTRZE ENIE W czasie u ytkowania maszyny silnik i uk adu wydechowy nagrzewajà si. Istnieje ryzyko odniesienia poparzeƒ wskutek dotkni cia rozgrzanych cz Êci silnika. Podczas koszenia, trzymaj si z dala od krzewów oraz innych materia ów tak, aby uniknàç efektu przegrzania. W razie wycieków paliwa nie wolno uruchamiaç silnika, zanim nie zostanà one zlikwidowane. Przechowuj maszyn i paliwo tak, aby nie zachodzi o ryzyko, e wycieki paliwa lub jego opary mogà spowodowaç obra enia lub szkody. Zachowuj szczególnà ostro noêç w pobli u naro ników zabudowaƒ, krzewów, drzew i innych obiektów ograniczajàcych widocznoêç. Konserwacja Wy àcz silnik. Unikaj przypadkowego w àczenia, wyjmij kluczyk zap onu zanim rozpoczniesz regulacj albo przed konserwacjà. Za ka dym razem przed przystàpieniem do u ytkowania sprawdzaj poziom paliwa, ze wzgl du na rozszerzalnoêç paliwa pod wzgl dem ciep a wydzielanego przez silnik i ciep a s onecznego, w zbiorniku paliwa powinno pozostawaç wolne miejsce, gdy w przeciwnym razie rozszerzalnoêç paliwa mo e prowadziç do powstawania wycieków. Unikaj przelania paliwa. W razie rozlania benzyny na maszyn nale y jà wytrzeç i odczekaç do ca kowitego wywietrzenia zapachu benzyny, zanim uruchomiony zostanie silnik. W razie rozlania benzyny na ubranie nale y je zmieniç. Przed przystàpieniem do wykonywania jakichkolwiek czynnoêci w pomieszczeniu silnika odczekaj, a maszyna ostygnie. Zachowuj ostro noêç podczas konserwacji akumulatora. W akumulatorze tworzy si eksplozywny gaz. Nie pal podczas wykonywania czynnoêci konserwacyjnych przy akumulatorze, 10 Polish

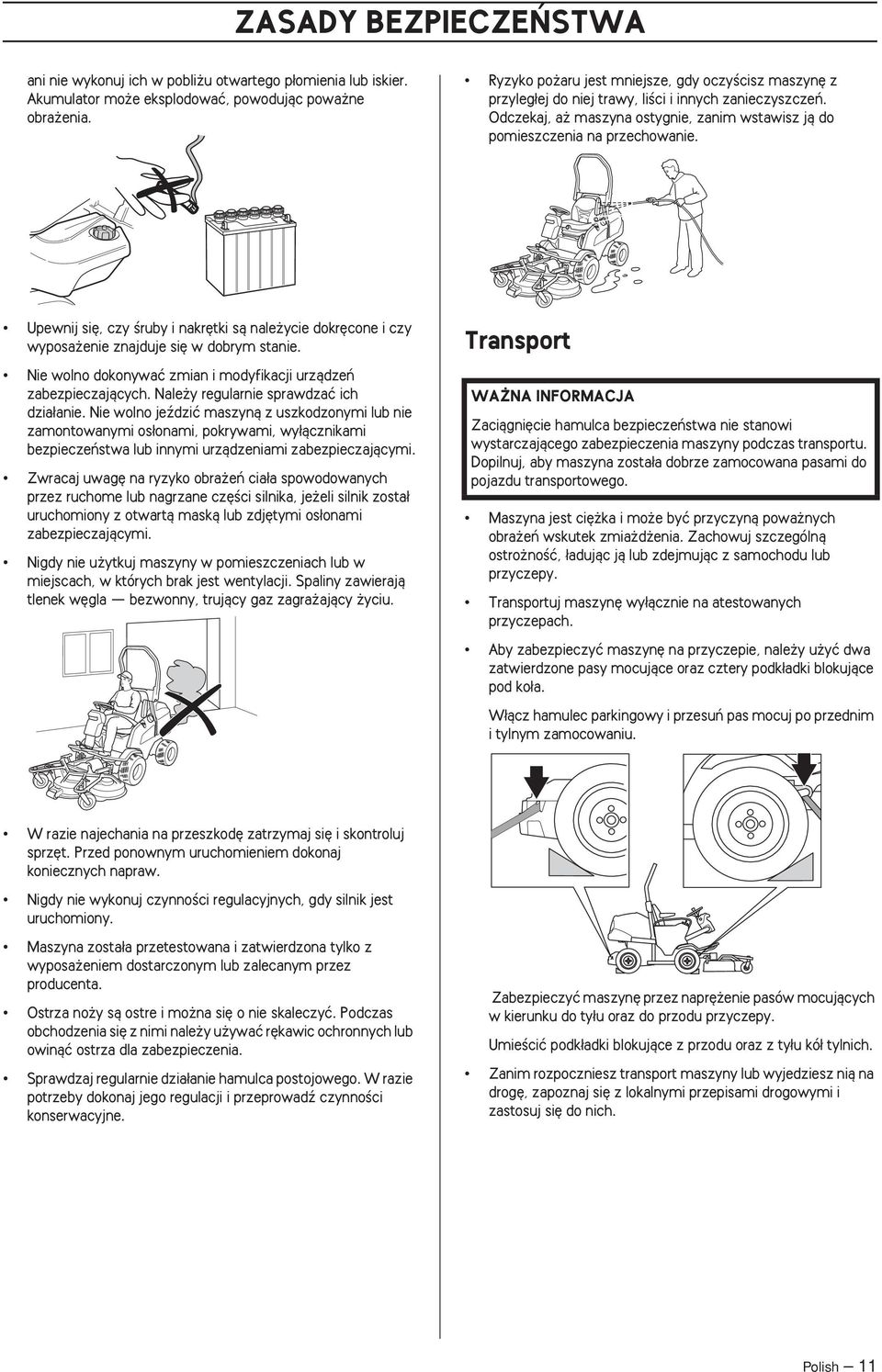

11 ZASADY BEZPIECZE STWA ani nie wykonuj ich w pobli u otwartego p omienia lub iskier. Akumulator mo e eksplodowaç, powodujàc powa ne obra enia. Ryzyko po aru jest mniejsze, gdy oczyêcisz maszyn z przyleg ej do niej trawy, liêci i innych zanieczyszczeƒ. Odczekaj, a maszyna ostygnie, zanim wstawisz jà do pomieszczenia na przechowanie. Upewnij si, czy Êruby i nakr tki sà nale ycie dokr cone i czy wyposa enie znajduje si w dobrym stanie. Nie wolno dokonywaç zmian i modyfikacji urzàdzeƒ zabezpieczajàcych. Nale y regularnie sprawdzaç ich dzia anie. Nie wolno jeêdziç maszynà z uszkodzonymi lub nie zamontowanymi os onami, pokrywami, wy àcznikami bezpieczeƒstwa lub innymi urzàdzeniami zabezpieczajàcymi. Zwracaj uwag na ryzyko obra eƒ cia a spowodowanych przez ruchome lub nagrzane cz Êci silnika, je eli silnik zosta uruchomiony z otwartà maskà lub zdj tymi os onami zabezpieczajàcymi. Nigdy nie u ytkuj maszyny w pomieszczeniach lub w miejscach, w których brak jest wentylacji. Spaliny zawierajà tlenek w gla bezwonny, trujàcy gaz zagra ajàcy yciu. Transport WA NA INFORMACJA Zaciàgni cie hamulca bezpieczeƒstwa nie stanowi wystarczajàcego zabezpieczenia maszyny podczas transportu. Dopilnuj, aby maszyna zosta a dobrze zamocowana pasami do pojazdu transportowego. Maszyna jest ci ka i mo e byç przyczynà powa nych obra eƒ wskutek zmia d enia. Zachowuj szczególnà ostro noêç, adujàc jà lub zdejmujàc z samochodu lub przyczepy. Transportuj maszyn wy àcznie na atestowanych przyczepach. Aby zabezpieczyç maszyn na przyczepie, nale y u yç dwa zatwierdzone pasy mocujàce oraz cztery podk adki blokujàce pod ko a. W àcz hamulec parkingowy i przesuƒ pas mocuj po przednim i tylnym zamocowaniu. W razie najechania na przeszkod zatrzymaj si i skontroluj sprz t. Przed ponownym uruchomieniem dokonaj koniecznych napraw. Nigdy nie wykonuj czynnoêci regulacyjnych, gdy silnik jest uruchomiony. Maszyna zosta a przetestowana i zatwierdzona tylko z wyposa eniem dostarczonym lub zalecanym przez producenta. Ostrza no y sà ostre i mo na si o nie skaleczyç. Podczas obchodzenia si z nimi nale y u ywaç r kawic ochronnych lub owinàç ostrza dla zabezpieczenia. Sprawdzaj regularnie dzia anie hamulca postojowego. W razie potrzeby dokonaj jego regulacji i przeprowadê czynnoêci konserwacyjne. Zabezpieczyç maszyn przez napr enie pasów mocujàcych w kierunku do ty u oraz do przodu przyczepy. UmieÊciç podk adki blokujàce z przodu oraz z ty u kó tylnich. Zanim rozpoczniesz transport maszyny lub wyjedziesz nià na drog, zapoznaj si z lokalnymi przepisami drogowymi i zastosuj si do nich. Polish 11

12 OPIS Prezentacja Gratulujemy wyboru naszego doskona ego, wysokojakoêciowego produktu, który b dzie Ci s u y i dostarcza zadowolenia przez d ugi czas. Niniejsza instrukcja obs ugi odnosi si do kosiarek P 520D i P 525D. Regulator pr dkoêci Pr dkoêç maszyny regulowana jest bezstopniowo za pomocà dwóch peda ów. Podczas jazdy do przodu u ywa si peda u (1), a podczas jazdy do ty u - peda u (2). 1 2 OSTRZE ENIE Upewnij si, e ga zie nie zablokujà peda ów w czasie jazdy w pobli u krzewów. Mo e to groziç utratà kontroli nad urzàdzeniem. P 520D, P 525D jest wyposa ony z hydrauliczne sterowanie i podnoênik osprz tu. Urzàdzenie ma nap d na cztery ko a. Przeniesienie nap du z silnika odbywa si poprzez przek adnie hydrostatycznà, która umo liwia ró ne wariacje szybkoêci. Jeden z peda ów s u y do jazdy do przodu, drugi do cofania. Licznik godzinowy Licznik godzin pokazuje àczny czas pracy silnika. Dêwignia gazu Regulator przepustnicy reguluje obroty silnika, a tym samym tak e pr dkoêç obrotowà no y. Nie rejestruje on czasu, gdy silnik nie pracuje, choç w àczony jest zap on. Ostatnia cyfra oznacza dziesiàte cz Êci godziny (6 minut). Hamulec postojowy Hamulec parkingowy uruchamia si przesuwajàc uchwyt w przód. W celu odpowiednio zwi kszenia lub zmniejszenia obrotów silnika nale y przesunàç dêwigni regulatora do przodu lub do ty u. W czasie jazdy dêwignia gazu ma byç w po o eniu maksymalnych obrotów silnika, trybie pracy. Zespó koszàcy Kosiarki P 520D i P 525D mogà byç wyposa one w dwa rodzaje zespo ów koszàcych. Combi 132 Combi Polish

13 OPIS Zespó koszàcy Combi z zamontowanà wk adkà BioClip rozdrabnia traw, która w tej formie s u y jako nawóz organiczny do u yêniania trawnika. Zespó koszàcy Combi bez wk adki BioClip dzia a tak samo jak zespó koszàcy z wyrzutem tylnym. Tylny wyrzutnik wyrzuca obci te skrawki poza urzàdzenie bez rozdrabniania ich. Unoszenie urzàdzenia tnàcego (po o enie transportowe) Zatrzymaj no e przyciskajàc przycisk Stop. Dêwignia regulacji wysokoêci koszenia WysokoÊç strzy enia mo na ustawiç na siedmiu ró nych poziomach. Wybierz po àdanà wysokoêç strzy enia (1-7) przy pomocy ustawieƒ wys. strzy enia. Ustaw pokr t o w poziomie, eby nie zawadza o o krzaki itp. Pociàgnàç dêwigni do ty u, aby za àczyç w po o eniu transportowym. Wtedy agregat si podnosi. Dêwignia unoszenia hydraulicznego osprz tu Dêwignia unoszàca u ywana jest do ustawiania urzàdzenia tnàcego w po o eniu transportowym lub po o eniu koszenia, kiedy dost pne jest ciênienie hydrauliczne. Dêwignia ma cztery ró ne po o enia. Zespó tnàcy daje si nieco podnieêç w trakcie pracy no y. To u atwia prac przy strzy eniu bardzo wysokiej trawy i na nierównym pod o u. Opuszczanie urzàdzenia (po o enie koszenia) Przesunàç dêwigni unoszenia hydraulicznego w przód, aby za àczyç w po o eniu koszenia. W trakcie koszenia nale y dêwigni przesunàç do trybu automatycznego przemieszczania (3). Po o enie 1 jest neutralne. Po o enie 2 opuszcza zespó tnàcy z powrotem spr ynowym do po o enia neutralnego. Po o enie 3 s u y do przemieszczania, gdzie dêwignia si zatrzymuje. Zespó opuszcza si do po o enia automatycznego przemieszczania, co oznacza, e zespó tnàcy idzie wzd u linii gruntu. Po o enie 4 podnosi zespó tnàcy z powrotem spr ynowym do po o enia neutralnego. W trakcie koszenia nale y dêwigni przesunàç do trybu automatycznego przemieszczania (3). Sterowanie no ami zespo u tnàcego Zespó tnàcy mo na w àczyç, kiedy kierowca siedzi w fotelu. Wyciàgnij regulator, aby w àczyç prowadzenie no y. WciÊnij regulator, aby wy àczyç prowadzenie no y. Polish 13

14 OPIS Kiedy obwód bezpieczeƒstwa zatrzyma ruch zespo u tnàcego, trzeba wcisnàç albo wyciàgnàç regulacj, aby ponownie w àczyç no e. Po bokach oparcia pleców sà dwa pokr t a. Nachylenie oparcia reguluje si pokr t em po prawej stronie. Obwód bezpieczeƒstwa w àcza si i zespó tnàcy zatrzymuje si w nast pujàcych przypadkach: Kiedy kierowca wstanie z fotela, a no e sà w àczone. Jest krótkie opóênienie, eby nie zatrzymywaç maszyny, kiedy kierowca podskoczy na fotelu. Wsparcie kr gos upa l dêwiowego reguluje si pokr t em po lewej stronie. Krzese ko Krzese ko zamocowane jest z przodu na ruchomym przegubie, dzi ki czemu mo e byç unoszone. Aby po o yç fotel, trzeba odblokowaç blokad fotela. Tankowanie Poziom paliwa w baku pokazuje wskaênik umieszczony na górze baku. OSTRZE ENIE Uwa aj na haki blokujàce, które mogà uwi ziç lub uszkodziç r k, kiedy siedzenie jest z o one. OSTRZE ENIE Nie poprawiaj ustawieƒ fotela podczas jazdy. Ryzyko niepewnego manewrowania. Mo liwa jest wzd u na regulacja ustawienia krzese ka. Przy regulacji przesuƒ dêwigni z przodu fotela pod siedzeniem do góry, nast pnie mo na przesuwaç fotel do przodu i do ty u, do optymalnego po o enia. Tankuj olejem nap dowym, pod adnym pozorem nie wolno u ywaç benzyny. U ywaj paliwa z liczbà cet ponad 45. Maks. Domieszka RME-5% w paliwie mineralnym. OSTRZE ENIE Olej nap dowy jest bardzo atwopalny. Nale y tankowaç na powietrzu przy zachowaniu ostro noêci (patrz instrukcje dotyczàce bezpieczeƒstwa). System wtrysku silnika diesla jest bardzo czu y i mo e byç uszkodzony przez najmniejsze zanieczyszczenie. Zachowaj najwy szy mo liwy poziom czystoêci paliwa. U ywaj jedynie czystych pojemników. Spr ynowanie fotela mo na dostosowaç do wagi kierowcy. Wag ustawia si przekr cajàc pokr t o pod siedzeniem z przodu. OczyÊç korek wlewowy i powierzchni wokó niego. Zanieczyszczenia dostajàce si do zbiornika mogà byç przyczynà zak óceƒ w pracy silnika. Je eli obla eê paliwem siebie lub swoje ubranie, zmieƒ ubranie. Pêrzemyj te cz Êci cia a, które mia y stycznoêç z paliwem. U yj wody I myd a. Zetrzyj, jeêli si rozleje. Materia zanieczyszczony paliwem trzeba przenieêç w bezpieczne miejsce. WA NE Nie k adê nic na powierzchni zbiornika paliwa. 14 Polish

15 OPIS OÊwietlenie i gniazdko elektryczne OÊwietlenie w àcza si i wy àcza prze àcznikiem na desce rozdzielczej. Deska rozdzielcza Na konsoli pod kierownicà znajdujà si Êwiecàce kontrolki Do gniazdka elektrycznego mo na pod àczyç np. podgrzewacz siedziska lub adowark telefonu komórkowego. Gniazdo w àcza si i wy àcza prze àcznikiem na panelu sterowania. 1 Wskaênik temperatury p ynu ch odzàcego. Silnik jest ch odzony p ynem. JeÊli temperatura silnika jest wysoka, w pierwszej kolejnoêci nale y obni yç temperatur w àczajàc bieg ja owy bez obcià enia. Wy àcz przeniesienie nap du. Gniazdo zasilania dzia a nawet po wy àczeniu zap onu. Nie zapomnij roz àczyç gniazdo zasilania lub usunàç pobór energii, kiedy maszyna nie jest w u yciu. Napi cie wynosi 12 V. Gniazdo jest zabezpieczone w asnym bezpiecznikiem. Bezpiecznik gniazda jest w elektrycznej skrzynce rozdzielczej, za bocznà Êciankà na panelu sterowania. Sprawdê poziom p ynu ch odzàcego i w razie potrzeby uzupe nij. Sprawdê tak e czy filtr czyszczàcy i ch odnica sà czyste i nie zatkane. Filtr czyszczàcy znajduje si na tyle maszyny na pokrywie silnika. 2 CiÊnienie oleju, sprawdê poziom oleju i w razie potrzeby uzupe nij. 3 arzenie 4 adowanie baterii 5 W àczone przeniesienie nap du. 6 Hamulec postojowy 7 Reflektor 8 Wy àcznik oêwietlenia Zawory bypasowe Aby przemieêciç kosiark z wy àczonym silnikiem, trzeba zmniejszyç ciênienie hydrauliczne. CiÊnienie hydrauliczne otwiera si i zamyka zaworembypasowym. JeÊli spróbujesz prowadziç urzàdzenie bez ciênienia hydraulicznego, nie poruszy si. Kiedy zawór jest otwarty, traci si sterownoêç danej osi. P 520D i P 525D ma dwa zawory, jeden zawór na przednià oê i jeden na tylnà. WA NE Prowadê urzàdzenie zawsze z zamkni tymi obydwoma zaworami. Polish 15

16 OPIS Zawór bypasowy-tylniej osi Przy roz o onej ramie nale y u ywaç pasa bezpieczeƒstwa. - CiÊnienie hydrauliczne obni a si odkr cajàc muterk (1) 1/ 4-1/2 obrotu odwrotnie do ruchu wskazówek zegara, a póêniej zaworem bypasowym (2) 2 obroty. - CiÊnienie hydrauliczne zamyka si zakr cajàc zawór. Zakr ç dok adnie nakr tk zaworu (2) zanim mocno dokr cisz muterk (1). Zawór bypasowy-przedniej osi JeÊli pas bezpieczeƒstwa nie jest u ywany, nale y owinàç go wokó oparcia i zapiàç. System podnoênika wspomagajàcego - CiÊnienie hydrauliczne obni a si odkr cajàc muterk (1) 1/ 4-1/2 obrotu odwrotnie do ruchu wskazówek zegara, a póêniej zaworem bypasowym (2) 2 obroty. - CiÊnienie hydrauliczne zamyka si zakr cajàc zawór. Zakr ç dok adnie nakr tk zaworu (2) zanim mocno dokr cisz muterk (1). System podnoênika wspomagajàcego przenosi ci ar z ko a obrotowego zespo u tnàcego na przednie ko a urzàdzenia. Dzia anie systemu podnoênika wspomagajàcego reguluje si przenoszàc spr yn gazowà w gór i w dó. Efekt maksymalny osiàga si umieszczajàc spr yn w najwy szym otworze. ROPS (konstrukcja przeciwwywrotkowa) ROPS to rama ochronna, która minimalizuje ryzyko uszkodzenia przy wywrotce maszyny. Korzystaj z ROPSa i pasa bezpieczeƒstwa przy jeêdzie po zboczach. Rama jest sk adana. Usuƒ dwie spr yny, które trzymajà ram i z ó jà do ty u. Nie b dzie efektu, jeêli umieêcisz jà w najni szym otworze. Przy korzystaniu z zespo u tnàcego, spr yn gazowà nale y zamontowaç w najwy szym otworze. Przy z o onej ramie NIE u ywa si pasa bezpieczeƒstwa. 16 Polish

17 START SILNIKA Przed uruchomieniem Przed uruchomieniem kosiarki zapoznaj si z przepisami bezpieczeƒstwa, z rozmieszczeniem zespo ów sterujàcych oraz z opisem czynnoêci poprzedzajàcych uruchomienie silnika. Przed uruchomieniem kosiarki wykonaj obs ug codziennà zgodnie z Planem obs ugi technicznej. 5 Przekr ç kluczyk zap onu do momentu zapalenia si kontrolki i trzymaj, a kontrolka na desce rozdzielczej zgaênie. WA NA INFORMACJA Filtr powietrza w pokrywie silnika nie mo e byç zas oni ty np. ubraniem, liêçmi, trawà czy brudami. Ch odzenia silnika jest wówczas gorsze. Istnieje ryzyko powa nego uszkodzenia silnika. 6 Przekr ç kluczyk startowy w po o enie start. W àcz silnik 1 Dopilnuj, eby-zawory by y zakr cone. 2 W àcz hamulec postojowy. 7 W chwili uruchomienia silnika nale y puêciç kluczyk startowy, aby powróci w po o enie neutralne. WA NA INFORMACJA Rozrusznik nie powinien pracowaç za ka dym razem d u ej ni ok. 15 sekund. Je eli silnik nie zostanie uruchomiony w tym czasie, nale y odczekaç ok. 15 sekund przed dokonaniem ponownej próby uruchomienia silnika. 8 Za pomocà regulatora przepustnicy ustaw àdane obroty silnika. Zanim silnik zostanie obcià ony, pozostaw go na Êrednich obrotach (gaz do po owy) przez 3 5 min. 3 NaciÊnij guzik PTO-[przeniesienia nap du](no e wy àczone) OSTRZE ENIE Nie wolno uruchamiaç silnika w pomieszczeniach zamkni tych, o z ej wentylacji. Spaliny zawierajà trujàcy tlenek w gla. Start i jazda, kiedy jest zimno. Silnika nie da si w àczyç, jeêli nie dzia a hamulec parkingowyi nie jest wciêni ty guzik przeniesienia nap du (PTO) 4 Przesuƒ dêwigni gazu na pó gaz. JeÊli silnik nie startuje z powodu zimna, powtórz zapalenie kontrolki i spróbuj ponownie. Nie wolno u ywaç gazu do rozruchu ani eteru. WA NE Przy temperaturach poni ej 0 C urzàdzenie musi si grzaç przez oko o 10 minut, aby rozgrza si olej hydrauliczny i przek adnia. W przeciwnym przypadku zachodzi ryzyko uszkodzenia przek adni i skrócenia jej ywotnoêci. Paliwo zimowe Przy jeêdzie na mrozie mogà nastàpiç zak ócenia z powodu wytràcenia parafiny, jeêli u ywa si standardowego paliwa. Aby temu zapobiec, sprzedaje sie w danym klimacie odpowiednie paliwo zimowe. W niektórych regionach sprzedaj si ró ne paliwo na lato i na zim. Spytaj dostawcy paliwa i korzystaj tylko z zimowego paliwa poni ej 0 C. Polish 17

18 Uruchamianie silnika przy s abym akumulatorze START SILNIKA OSTRZE ENIE Akumulatory kwasowe o owiowe wytwarzajà gazy wybuchowe. W pobli u akumulatora nie wolno paliç, ani dopuszczaç do wyst powania iskrzenia lub otwartego p omienia. NoÊ zawsze okulary ochronne, gdy znajdujesz si w pobli u akumulatora. Gdy akumulator jest zbyt s aby, by uruchomiç silnik, nale y go na adowaç. W celu uruchomienia awaryjnego z innego akumulatora, za pomocà kabli rozruchowych, nale y post powaç w nast pujàcy sposób: WA NA INFORMACJA Twoja kosiarka posiada instalacj elektrycznà 12 V z minusem na masie. Drugi pojazd musi tak e mieç instalacj elektrycznà 12 V z minusem na masie. Nie wykorzystuj akumulatora kosiarki do uruchamiania innych pojazdów. Sposób pod àczania kabli rozruchowych Pod àcz koƒce kabla czerwonego do DODATNICH (+) zacisków ka dego z akumulatorów uwa ajàc przy tym, by nie spowodowaç spi cia przez dotkni cie koƒcówkà kabla do podwozia. Pod àcz jeden z koƒców kabla czarnego do UJEMNEGO (-) zacisku tego akumulatora, który jest na adowany. Drugi koniec kabla czarnego pod àcz w dobrym miejscu do MASY NA PODWOZIU, z dala od zbiornika paliwa i akumulatora. Od àcz kable w odwrotnej kolejnoêci. Kabel CZARNY od àcz najpierw od podwozia, a nast pnie od tego akumulatora, który jest na adowany. Na koƒcu od àcz kabel CZERWONY od obu akumulatorów. 18 Polish

19 JAZDA Jazda kosiarkà Wy àcz zespó tnàcy guzikiem-pto. 1 Zwolnij hamulec postojowy przed rozpocz ciem jazdy 1 W àcz hamulec parkingowy przesuwajàc uchwyt w przód. 2 WciÊnij powoli jeden z peda ów w celu osiàgni cia àdanej pr dkoêci jazdy. Podczas jazdy do przodu u ywa si peda u (1), a podczas jazdy do ty u - peda u (2) UnieÊç urzàdzenie tnàce za pomocà dêwigni hydraulicznej. 3 OpuÊç zespó tnàcy przesuwajàc dêwigni w przód do trybu przemieszczania, gdzie dêwignia si zatrzymuje. 3 Przesuƒ regulator przepustnicy w po o enie MIN. Przekr ç kluczyk zap onu to pozycji OFF. 4 W àcz zespó tnàcy w razie potrzeby wyciàgajàc prze àcznik pràdu zespo u. Hamowanie Zwolniç peda y nap du. Maszyna zwolni i zostanie zatrzymana przez uk ad nap dowy. Nie u ywaç hamulca postojowego jako hamulca podczas jazdy. Szybsze hamowanie mo liwe jest po naciêni ciu peda u nap du dla kierunku przeciwnego. Wy àcz silnik Przed wy àczeniem dobrze jest pozostawiç silnik na minut na wolnych obrotach, aby osiàgnà normalnà temperatur pracy. Polish 19

20 JAZDA Porady dotyczàce koszenia OSTRZE ENIE Trawnik nale y oczyêciç z kamieni i innych przedmiotów, które podczas koszenia mog yby zostaç wyrzucone z si à spod kosiarki przez no e. Zlokalizuj i zaznacz kamienie i inne przeszkody nie dajàce si usunàç, aby na nie nie najechaç. Rozpocznij od du ej wysokoêci koszenia, a nast pnie zmniejszaj jà a do osiàgni cia àdanego rezultatu. Najlepszà wydajnoêç koszenia uzyskuje si przy najwy szej dozwolonej pr dkoêci silnika - patrz dane techniczne (ostrza obracajà si szybko) i niskiej pr dkoêci poruszania kosiarki (operator porusza si powoli). Je eli trawa nie jest zbyt wysoka ani zbyt g sta, mo na zwi kszyç pr dkoêç jazdy lub zmniejszyç obroty silnika nie powodujàc gorszego rezultatu koszenia. Najlepszy efekt mo na osiàgnàç przez cz ste koszenie trawnika. Trawa jest wówczas równo skoszona, a Êcinki równo rozrzucone po powierzchni trawnika. Cz ste koszenie nie pociàga za sobà wi kszej iloêci roboczogodzin poêwi conych ogólnie na piel gnacj trawnika, gdy mo na wówczas kosiç z wi kszà pr dkoêcià jazdy, nie powodujàc jednoczeênie gorszego rezultatu koszenia. Nale y unikaç koszenia mokrej trawy. Rezultat koszenia jest wówczas gorszy, gdy ko a grz znà w rozmi k ej ziemi. Po zakoƒczeniu u ytkowania nale y za ka dym razem sp ukaç kosiark samobie nà od spodu wodà. Zespó koszàcy nale y ustawiç w po o eniu serwisowym. Cz ste koszenie jest szczególnie wa ne w przypadku stosowania zespo u koszàcego BioClip. OSTRZE ENIE Nigdy nie jeêdê maszynà po zboczach o pochy oêci przekraczajàcej 10. Koszenie powinno odbywaç si zawsze wzd u zbocza nigdy w poprzek. Unikaj raptownych i ostrych skr tów. 20 Polish

21 Plan obs ugi technicznej KONSERWACJA Poni ej podana zosta a lista czynnoêci obs ugowych, które nale y wykonywaç przy kosiarce samobie nej. W celu przeprowadzenia obs ugi technicznej w zakresie przekraczajàcym czynnoêci opisane w niniejszej instrukcji obs ugi nale y zwróciç si do autoryzowanego warsztatu serwisowego. Konserwacja Sprawdê system bezpieczeƒstwa X Sprawdê, czy nie ma wycieków paliwa lub oleju. O Sprawdê poziom oleju w silniku X X Sprawdê poziom p ynu ch odzàcego i ochrony przeciwmrozowej. X X Kontrola poziomu oleju w przek adni X X Sprawdê i oczyêç wentylator zimnego powietrza, oczyêç ch odnic. X X Czyszczenie X Uruchom silnik, w àcz no e, ws uchaj si w nietypowe odg osy pracy O Sprawdê Êruby i nakr tki O OczyÊç od spodu urzàdzenie koszàce X Przesmaruj link dêwigni gazu. X Smaruj wa ki no a X Kontrola filtru powietrza. X Sprawdê ciênienie powietrza w oponach. X Smaruj wg schematu smarowania, zob. rozdzia "SMAROWANIE" X X OczyÊç dok adnie powierzchni wokó silnika X OczyÊç dok adnie powierzchni wokó przek adni X OczyÊç filtr powietrza i opró nij zbiornik filtra. X Kontrola no y X Wymieƒ filtr paliwa X Wymieƒ olej silnikowy i filtr oleju 1). X 1) Sprawdziç synchronizacj pomi dzy przednim i tylnim ko em. O Wymieƒ olej hydrauliczny i filtr oleju hydraulicznego 3, 4). O 3, 4) Sprawdê napi cie i stan pasków (generatora, PTO, zespo u tnàcego). X Sprawdê stan akumulatora, w razie potrzeby oczyêç. X OczyÊç wlot ch odzàcego powietrza do przek adni X X Sprawdê poziom oleju w przek adni kàtowej i w razie potrzeby uzupe nij. X Sprawdê nakr tki w ko ach. O Sprawdê hamulec postojowy X Wymieƒ filtr powietrza 2). X 2) Wymieƒ paski (PTO i zespo y tnàcego). X Wymieƒ olej w przek adni kàtowej. X Wymiana pasków pompy- i generatora. X Wymieƒ p yn ch odzàcy (50% glikol). X Obs uga w autoryzowanym serwisie. O 1) Pierwsza wymiana po 25 godz. pracy. W przypadku jazdy z du ym obcià eniem lub w wysokiej temperaturze otoczenia sprawdê po ka dych 50 godz. 2) Czyszczenie i wymiana powinny odbywaç si cz Êciej w przypadku eksploatacji w warunkach du ego zapylenia. 3) Pierwsza wymiana po 25 godz. pracy. 4) Do wykonania w autoryzowanym punkcie obs ugi technicznej. X = Opis w niniejszej instrukcji obs ugi O = Brak opisu w niniejszej instrukcji obs ugi Obs uga codzienna Przed uruchomieniem Po skoƒczonej pracy. Cz stotliwoêç czynnoêci obs ugowych w godzinach OSTRZE ENIE Nie wolno podejmowaç adnych czynnoêci naprawczych lub serwisowych przy silniku bàdê agregacie tnàcym przed: Wy àczeniem silnika. Zaciàgni ciem hamulca postojowego. Wyj ciem kluczyka ze stacyjki. Od àczeniem przystawki tnàcej. Polish 21

22 KONSERWACJA Czyszczenie CzyÊç maszyn bezpoêrednio po zakoƒczeniu jej u ytkowania. O wiele atwiej jest sp ukaç Êcinki trawy, gdy jeszcze nie wysch y i nie przylgn y na dobre. Pokrywa boczna Poluzuj Êruby, które mocujà pokryw bocznà i zdemontuj jà. Zabrudzenia olejowe mo na rozpuêciç za pomocà zimnego Êrodka odt uszczajàcego. Rozpyl cienkà warstw Êrodka. Sp ucz wodà pod normalnym ciênieniem. Nie kieruj strumienia w stron elementów elektrycznych i o ysk. Nie polewaj wodà rozgrzanych powierzchni, np. silnika i uk adu wydechowego. Po czyszczeniu zaleca si uruchomiç silnik i przejechaç si kawa ek kosiarkà, by wyparowa a woda. W razie potrzeby nasmaruj maszyn po oczyszczeniu. Dobrze jest nasmarowaç dodatkowo o yska, je eli zosta y popryskane Êrodkiem odt uszczajàcym lub strumieniem wody. WA NA INFORMACJA Nie p ucz wodà pod wysokim ciênieniem i nie stosuj mycia parowego. Otwór serwisowy W pod odze jest otwór serwisowy. Poluzuj Êruby i podnieê klapk. Os ona przek adni Poluzuj Êruby i podnieê pokryw przek adni. Zachodzi wówczas du e ryzyko dostania si wody do o ysk i z àczy elektrycznych. Mo e to doprowadziç do korozji, a w dalszej konsekwencji do zak óceƒ w dzia aniu kosiarki. Na ogó szkody te mogà byç wi ksze w razie dodawania Êrodków czyszczàcych. Zdejmowanie os on kosiarki samobie nej Maska silnika Poluzuj gumowe paski mocujàce z boku pokrywy i podnieê jà. W razie potrzeby mo na odjàç pokryw, wykr cajàc Êruby. Kontrola wlotu powietrza uk adu ch odzàcego silnika Sprawdê, czy krata ch odnicy nie jest zatkana liêçmi, trawà i brudem. 22 Polish

23 KONSERWACJA Czyszczenie pakiety komórkowego ch odnicy. UnieÊ mask silnika. W razie potrzeby usuƒ ca à pokryw silnika. Kontrola stanu t umika OSTRZE ENIE Podczas pracy maszyny t umik nagrzewa si i pozostaje goràcy nawet przez pewien czas po jej wy àczeniu. Nie dotykaj goràcego t umika Sprawdzaj regularnie, czy t umik jest nienaruszony i dobrze zamocowany. OczyÊç ch odnic spr onym powietrzem. Wykorzystaj spr one powietrze z komory silnika i przedmuchaj na wylot pakiet z dwóch stron. Korekta pasków pompy- i generatora. Poluzuj dolnà Êrub mocujàcà i górnà Êrub korygujàcà o kilka obrotów. Napnij paski wyciàgajàc generator z prowadnicy. Paski muszà ust powaç oko o 1cm pod kciukiem bez nadmiernego naciskania. Dokr ç porzàdnie Êruby korekcyjne. Wymiana pasków pompy- i generatora. Poluzuj dolnà Êrub mocujàcà i górnà Êrub korygujàcà o kilka obrotów. Regulacja hamulca postojowego Sprawdê, czy hamulec parkingowy jest prawid owo ustawiony, stawiajàc urzàdzenie na pochy oêci. W àcz i zablokuj hamulce postojowy. Je eli maszyna nie stoi nieruchomo, nale y wyregulowaç hamulec postojowy post pujàc w nast pujàcy sposób. 1 Ustaw maszyn na p askim i równym pod o u. 2 Sprawdê, czy nie jest w àczony hamulec postojowy. 3 Ustaw luz mi dzy koszulkà i Êrubà regulacyjnà tak, aby w momencie pociàgni cia za koszulk wynosi on 1 mm. Dokonaj regulacji za pomocà nakr tek Êruby regulacyjnej. 4 Dokr ç nakr tki z umiarkowanà si à, aby nie uszkodziç Êruby regulacyjnej. 5 Po wyregulowaniu hamulec postojowy nale y ponownie sprawdziç. OSTRZE ENIE èle wyregulowany hamulec postojowy mo e byç przyczynà gorszej zdolnoêci hamowania. Zdejmij stary pasek i za ó nowy. Napnij paski wyciàgajàc generator z prowadnicy. Paski muszà ust powaç oko o 1cm pod kciukiem bez nadmiernego naciskania. Polish 23

24 KONSERWACJA Wymiana filtra paliwa P 520D i P 525D ma dwa filtry paliwa. Filtr wst pnego oczyszczania i g ówny. Wymieƒ filtr paliwa co 100 godzin pracy (minimum raz w sezonie) albo cz Êciej jeêli jest zabrudzony. Filtr wst pnego oczyszczania jest pod komorà akumulatora, wymienia si go w nast pujàcy sposób. Czyszczenie pokrywy filtra Poluêniç dwa zaciski mocujàce os on filtra i wyjàç go. 1 UnieÊ mask silnika. 2 Poluzuj opaski zaciskowe przewodu 3 Przesuƒ zaciski przewodu gi tkiego, umieszczajàc je z dala od filtra. Pos u si szczypcami p askimi. 4 Od àcz oba koƒce przewodu gi tkiego od filtra. 5 W ó nowy filtr w koƒcówki przewodów gi tkich. 6 Nasuƒ zaciski z powrotem na filtr i zaciênij je. Filtr g ówny ma wk ad papierowy, który wymienia si w nast pujàcy sposób. OczyÊç wewn trznej strony pokrywy. Mo na umyç w wodzie-z myd em i wysuszyç spr onym powietrzem, kiedy pokrywa jest zdj ta. Za o yç pokryw filtra powietrza, upewniajàc si, e apacz czàstek sta ych skierowany jest w dó. Wymiana filtra powietrza OSTRZE ENIE Uk ad wydechowy jest goràcy. Odczekaj a ostygnie, zanim przystàpisz do wymiany filtra powietrza. 1 Otwórz mask silnika. 2 Poluzuj pokryw filtra i wyjmij filtr papierowy. Czyszczenie filtra powietrza Przyczynà spadku mocy lub nierównej pracy silnika mo e byç zapchany filtr powietrza. Przy jeêdzie z brudnym filtrem powietrza, silnik mo e mieç niedobór powietrza, co przekracza normy ekologiczne i obni a wydajnoêç. Opró nianie zbiornika filtra. ÂciÊnij tak, eby gumowe kieszonki otworzy y si, a zanieczyszczenia wyp yn y. Przyczynà spadku mocy lub nierównej pracy silnika mo e byç zapchany filtr powietrza. Dlatego wa ne jest, aby filtr powietrza wymieniaç w regularnych odst pach czasu (co do d ugoêci okresów mi dzyserwisowych patrz "Konserwacja\Plan obs ugi technicznej"). Wymiana filtra odbywa si w nast pujàcy sposób: UnieÊ mask silnika. Poluêniç dwa zaciski mocujàce os on filtra i wyjàç go. WA NA INFORMACJA Nigdy nie uruchamiaj silnika, gdy zdj ty jest filtr powietrza. èle odfiltrowane powietrze jest g ównym czynnikiem zu ycia silnika. Wymieniaj filtr powietrza wg schematu obs ugi albo cz Êciej jeêli jest du o kurzu. Filtrów nie nale y nasàczaç olejem. Nale y je zak adaç w stanie suchym. Wyjàç wk ad filtra z obudowy. Wysusz wn trze komory filtra powietrza. W razie potrzeby mo na szmatk zwil yç benzyna lakowà albo paliwem. Nie wolno u ywaç spr onego powietrza ani wody. 24 Polish

25 KONSERWACJA WyczyÊciç filtr opukujàc go ostro nie o twardà powierzchni. Do czyszczenia filtra nie u ywaç spr onego powietrza. Wymieniç wk ad filtra powietrza, je eli jest ciàgle brudny. 3 W ó nowy wk ad do filtra z otworem do Êrodka w wciênij na miejsce. 4 Za o yç pokryw filtra powietrza, upewniajàc si, e apacz czàstek sta ych skierowany jest w dó. Wymiana arówek OdnoÊnie typu arówek patrz Dane techniczne. 1 Wykr ç cztery Êruby mocujàce pokryw komory wspomagania kierownicy. Czyszczenie silnika i t umika 2 Wykr ç dwie Êruby mocujàce reflektor. Silnik i t umik nale y czyêciç, usuwajàc z nich przylgni tà traw i zanieczyszczenia. Âcinki z koszenia zanurzone w paliwie albo w oleju w silniku oznaczajà zwi kszone ryzyko zapalenia i os abia ch odzenie. Zanim przystàpisz do czyszczenia, odczekaj, a silnik ostygnie. Zanieczyszczenia olejowe usuwaj przy u yciu Êrodka odt uszczajàcego, w innych przypadkach myj wy àcznie wodà przy u yciu szczotki. Âcinki trawy przyleg e do t umika i do powierzchni wokó niego szybko wysychajà, powodujàc niebezpieczeƒstwo po aru. Po ostygni ciu t umika nale y je sczyêciç szczotkà lub sp ukaç. 3 Wyjmij reflektor. 4 Od àcz przewody od arówek. Kontrola systemu bezpieczeƒstwa Maszyna wyposa ona jest w system bezpieczeƒstwa, który uniemo liwia jej uruchomienie i jazd w okolicznoêciach podanych poni ej. Uruchomienie silnika powinno byç mo liwe tylko, je eli spe nione sà nast pujàce warunki: Zespó tnàcy jest wy àczony. W àczony jest hamulec postojowy. Silnik musi si zatrzymaç, je eli wystàpi jedno z poni szych: Zespó tnàcy jest uruchomiony i kierowca wstaje. Zespó tnàcy jest wy àczony, hamulec parkingowy nie jest w àczony i kierowca wstaje. Kiedy obwód bezpieczeƒstwa zatrzyma ruch zespo u tnàcego, trzeba wcisnàç albo wyciàgnàç regulacj, aby ponownie w àczyç no e. 5 Wyjmij arówki z reflektora. 6 W ó nowe arówki. Pami taj, aby przytrzymaç przednià stron reflektora kciukiem. 7 Za ó z powrotem przewody, w ó reflektor i za ó os on na obudow mechanizmu wspomagania uk adu kierowniczego. Bezpiecznik g ówny Urzàdzenie ma bezpiecznik topikowy wysokiego napi cia, który umieszczony jest w pude ku przy styku plusowym akumulatora. Nale y codziennie sprawdzaç czy dzia a system bezpieczeƒstwa przez prób uruchomienia silnika, podczas gdy nie jest spe niony jeden z powy szych warunków. Zmieƒ warunki i spróbuj ponownie. Polish 25
