1 Instrukcja obs ugi P 50D z kabinà P 55D z kabinà Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Polish

2 ZNACZENIE SYMBOLI Symbole Poni sze symbole znajdujà si na kosiarce samobie nej oraz w instrukcji obs ugi. Instrukcja uruchamiania OSTRZE ENIE Nast pstwem nieuwa nej lub nieprawid owej obs ugi mogà byç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Zap on Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Hamulec postojowy Zawsze nale y stosowaç: Zatwierdzone ochronniki s uchu Emisja ha asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta a w rozdziale Dane techniczne oraz na naklejce. Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Pod àczenie gniazda si owego (PTO). Szybko Od àczenie przeniesienia nap du (PTO). Woln Wy àcz silnik. Ostrze enie: cz Êci obrotowe. R ce oraz stopy nale y utrzymywaç w odpowiedniej odleg oêci. Paliwo Uwa aj na r ce i inne cz Êci cia a: mogà zostaç uwi zione i zmia d one pomi dzy pasem a ko em pasowym. CiÊnienie oleju No e obrotowe Nie wk adaj ràk lub nóg pod os on, gdy silnik jest uruchomiony Do ty u Nigdy nie jeêdê w poprzek wzniesienia Do przodu >0 Polish

3 ZNACZENIE SYMBOLI WyjaÊnienie poziomów ostrze eƒ Nigdy nie u ywaj maszyny je eli osoby trzecie, zw aszcza dzieci lub zwierz ta przebywajà w pobli u Wyst pujà trzy poziomy ostrze eƒ. OSTRZE ENIE Nigdy nie u ywaj maszyny do przewo enia pasa erów lub wyposa enia OSTRZE ENIE Stosuje si, gdy istnieje ryzyko powa nych obra eƒ, Êmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs ugi. WA NE Bez urzàdzenia koszàcego jedê bardzo wolno WA NE Stosuje si, gdy istnieje ryzyko obra eƒ operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs ugi. UWAGA Ryzyko zmia d eƒ UWAGA Stosuje si, gdy istnieje ryzyko uszkodzenia materia ów lub urzàdzenia w wyniku nieprzestrzegania instrukcji obs ugi. Ryzyko zmia d enia pomi dzy ramionami podnoênika a p ytà bazowà. Przy roz o onej ramie nale y u ywaç pasa bezpieczeƒstwa. Przy z o onej ramie NIE u ywa si pasa bezpieczeƒstwa. Polish 3

4 SPIS TREÂCI Spis treêci ZNACZENIE SYMBOLI Symbole... WyjaÊnienie poziomów ostrze eƒ... 3 SPIS TREÂCI Spis treêci... 4 Obs uga techniczna Obs uga techniczna poprzedzajàca dostaw... 6 Po pierwszych 5 godz OPIS Szanowny Kliencie... 7 Jazda maszynà po drogach publicznych oraz jej transport. 7 Holowanie... 7 Zastosowanie... 7 Ubezpiecz swojà kosiark samobie nà... 7 yczymy mi ego u ytkowania... 8 OPIS URZÑDZENIA Nazwy poszczególnych elementów maszyny... 9 ZABEZPIECZENIA W MASZYNIE Uwagi ogólne... 0 Kluczyk zap onu... 0 Obwód bezpieczeƒstwa... 0 Âwiat o ostrzegawcze... 0 Regulator pr dkoêci... 0 Hamulec postojowy... ROPS (konstrukcja przeciw-wywrotkowa)... Pas bezpieczeƒstwa... Przeciwwaga... T umik... Os ony ochronne... MONTA I REGULACJE Ârodki bezpieczeƒstwa niezb dne podczas monta u i konfiguracji... 3 Zespó koszàcy... 3 Monta zespo u tnàcego... 3 Demonta zespo u koszàcego... 5 Regulacja fotela... 6 Konfiguracja dodatkowego uk adu podnoszenia... 6 Wymontowywanie drzwi... 6 Wymontowanie kabiny... 7 Zamontowywanie konstrukcji chroniàcej przed skutkami wywrócenia (ROPS)... 8 Opuszczanie konstrukcji chroniàcej przed skutkami wywrócenia (ROPS)... 8 OBCHODZENIE SI Z PALIWEM Uwagi ogólne... 9 Paliwo... 9 Paliwo zimowe... 9 Tankowanie... 9 Transport i przechowywanie... 9 DZIA ANIE Ogólne zasady bezpieczeƒstwa... 0 Ârodki ochrony osobistej... 0 Inne Êrodki ochronne... Pracuj bezpiecznie... Deska rozdzielcza... Jazda kosiarkà... OÊwietlenie i gniazdko elektryczne... 3 Kontrolki kabina... 4 Kontrolki deska rozdzielcza... 4 Uk ad ogrzewania i nawiewu... 4 Transport i przechowywanie... 5 Transport i przechowywanie kabiny... 5 Transport przy wy àczonym silniku... 6 Zawory bypasowe... 6 URUCHAMIANIE I WY ÑCZANIE Przed uruchomieniem... 7 W àcz silnik... 7 Uruchamianie silnika przy s abym akumulatorze... 8 Hamowanie... 9 Wy àcz silnik... 9 KONSERWACJA I SERWIS Plan obs ugi technicznej Uwagi ogólne... 3 Czyszczenie... 3 Kontrola wlotu powietrza uk adu ch odzàcego silnika... 3 Czyszczenie pakiety komórkowego ch odnicy Czyszczenie filtra powietrza... 3 Czyszczenie silnika i t umika... 3 Zdejmowanie os on kosiarki samobie nej... 3 Korekta pasków pompy- i generatora Wymiana pasków pompy- i generatora Regulacja hamulca postojowego Wymiana arówek Bezpiecznik g ówny Po o enie serwisowe zespo u koszàcego Ustawienie wysokoêci koszenia i kàta nachylenia Wymiana pasków zespo u koszàcego Polish

5 SPIS TREÂCI Kontrola no y Wymiana no y Zdejmowanie wk adki BioClip Ustawienie pasków przeniesienia nap du Wymiana pasków przeniesienia nap du Wymiana p ynu ch odzàcego Kontrola stanu t umika... 4 Kontrola ciênienia w oponach... 4 Sprawdê akumulator... 4 Wymiana filtra paliwa... 4 Wymiana filtra powietrza... 4 Wymiana filtra na wlocie w uk adzie nawiewu Kàt nachylenia zespo u tnàcego Kontrola poziomu oleju w silniku Wymiana oleju silnikowego Wymiana filtra oleju Sprawdê poziom oleju uk adu hydraulicznego Sprawdê poziom oleju w skrzyniach biegów Smarowanie Plan smarowania Uwagi ogólne Akcesoria o yska ko a obrotowego W z y wa u kardana Mocowanie zespo u tnàcego Tylne o yska ramion podnoênika Cylinder podnoênika Przednie o ysko wspornikowe osi nap du Tylne o ysko wspornikowe osi nap du Cylinder sterowania o ysko Korba Pokr t o ustawienia wysokoêci koszenia Fotel kierowcy Smarowanie linek Linki przepustnicy i ssania, o yska dêwigni Nasmaruj ci gna hamulca postojowego Rozwiàzywanie problemów DANE TECHNICZNE Wymiary kosiarki samobie nej... 5 Wymiary kabiny Wymiary wspornika kabiny Deklaracja zgodnoêci WE Polish 5

6 Obs uga techniczna Obs uga techniczna poprzedzajàca dostaw aduj akumulator maks. 5 Amp. przez minimum 4 godziny. Sprawdê poziom p ynu ch odzàcego i ochrony przeciwmrozowej. 3 Sprawdê i wyreguluj ciênienie w oponach (50 kpa,,5 bar,,8 PSI). 4 Sprawdê, czy w przek adni kàtowej zespo u tnàcego jest odpowiednia iloêç oleju. 5 Sprawdziç, czy w silniku znajduje si odpowiednia iloêç oleju. 6 Sprawdê, czy w zbiorniku oleju w przek adni jest olej. 7 Zamontuj urzàdzenie koszàce. 8 Wyreguluj urzàdzenie koszàce: Wyreguluj urzàdzenie tnàce tak, aby jego tylna kraw dê znajdowa a si o ok. 6-9 mm wy ej od kraw dzi przedniej. Sprawdê dzia anie regulacji wysokoêci zespo u tnàcego. - Combi 3 X, Combi 55 X Gwarancja na przek adni jest wa na tylko, jeêli sprawdzano obracanie przednich i tylnych kó zgodnie z harmonogramem serwisowania. JeÊli to konieczne, wyreguluj wartoêci zgodnie z tymi, podanymi w tabeli zamieszczonej w podr czniku warsztatowym. CzynnoÊç powinna zostaç wykonana przez autoryzowany punkt serwisowy firmy Husqvarna. Je eli regulacja nie zostanie przeprowadzona, system ulegnie uszkodzeniu. Przy temperaturach poni ej 0 C urzàdzenie musi si grzaç przez oko o 0 minut, aby rozgrza si olej hydrauliczny i przek adnia. W przeciwnym przypadku zachodzi ryzyko uszkodzenia przek adni i skrócenia jej ywotnoêci. Zakresie zastosowania urzàdzenia BioClip. Wype nij dowód sprzeda y itp. Obs uga techniczna poprzedzajàca dostaw wykonana przez: Dalszych zastrze eƒ brak. ZaÊwiadcza si : Data: Przebieg: 9Nat uêç oê kardana. 0 Pod àcz akumulator. Podpis: Nalej benzyny i uruchom silnik. Oznakowanie: Sprawdê, czy maszyna nie porusza si w po o eniu neutralnym. 3 Sprawdê: Jazd do przodu. Jazd do ty u. Uruchamianie no y. Po pierwszych 5 godz. Zmieƒ olej silnikowy i filtr oleju. Wy àcznik bezpieczeƒstwa w krzese ku. Wy àcznik bezpieczeƒstwa hamulca postojowego. 4 Poinformuj klienta o: Potrzeby i korzyêci serwisowania urzàdzenia zgodnie z planem Wymiana oleju w skrzyniach biegów (przedniej i tylnej). 3 Wymieƒ silnikowy filtr oleju hydraulicznego 4 Sprawdzaj pr dkoêç obrotu kó przednich i tylnych zgodnie z harmonogramem serwisowania. Znaczeniu obs ugi technicznej i Karty obs ugi technicznej, gdy chodzi o wartoêç maszyny w chwili jej odsprzeda y. 6 Polish

7 OPIS Szanowny Kliencie Dzi kujemy Ci, e wybra eê kosiark Husqvarna Rider. Husqvarna Riders sà zbudowane wg unikalnego pomys u z montowanym frontowo zespo em tnàcym i opatentowanym sterowaniem Êrodkowym. Konstrukcja Ridera umo liwia maksymalnà efektywnoêç pracy nawet na ma ych powierzchniach i w miejscach trudno dost pnych. Na osiàgi maszyny wp ywajà tak e zwarty zespó urzàdzeƒ sterowniczych oraz przek adnia hydrostatyczna sterowana za pomocà peda ów no nych. Niniejsza Instrukcja obs ugi ma charakter dokumentu wartoêciowego. Stosowanie si do zawartych w niej wskazówek (eksploatacja, obs uga, konserwacja itp.) prowadzi do wyd u enia okresu u ytkowego maszyny i wzrostu jej wartoêci w momencie odsprzeda y. W razie odsprzeda y kosiarki Rider nale y przekazaç nabywcy tak e Instrukcj obs ugi. Wraz z instrukcjà obs ugi dost pna jest ksià ka serwisowa. Nale y pami taç, aby dokumentowaç wszelkie czynnoêci serwisowe i naprawcze. Skrupulatna dokumentacja pozwala na obni enie kosztów sezonowej obs ugi technicznej i wp ywa na wzrost wartoêci maszyny w chwili jej odsprzeda y. Nale y przynosiç jà za ka dym razem z urzàdzeniem do serwisu. Jazda maszynà po drogach publicznych oraz jej transport Przed wyjechaniem maszynà na drog publicznà lub jej transportowaniem nale y zapoznaç si z obowiàzujàcymi przepisami drogowymi. W przypadku transportu nale y zawsze stosowaç zatwierdzone wyposa enie s u àce do zamocowania i zabezpieczenia maszyny. Nale y dopilnowaç, aby by a ona skutecznie zamocowana i zablokowana. Holowanie Je eli maszyna wyposa ona jest w przek adni hydrostatycznà, holowanie mo na wykonywaç tylko na krótkich dystansach oraz przy niskiej pr dkoêci, w przeciwnym wypadku istnieje ryzyko jej uszkodzenia. Przek adni trzeba od àczyç przy holowaniu, zob. wskazówki w cz Êci Bypass zawory. Zastosowanie Ta kosiarka samojezdna przystosowana jest do koszenia trawy na otwartych i p askich powierzchniach. Producent rekomenduje do maszyny wiele dodatkowych akcesoriów, które poszerzajà obszar jej dzia ania. Prosimy o kontakt ze sprzedawcà, aby uzyskaç informacj na temat ich dost pnoêci. Maszyna mo e byç u ywana tylko z wyposa eniem zalecanym przez producenta. Wszelkie inne sposoby u ycia sà nieprawid owe. Istotnà przes ankà u ytkowania maszyny zgodnie z jej przeznaczeniem jest równie Êcis e stosowanie si do zasad obs ugi, konserwacji i naprawy okreêlonych przez producenta. WA NE Gwarancja na przek adni jest wa na tylko, jeêli sprawdzano obracanie przednich i tylnych kó zgodnie z harmonogramem serwisowania. JeÊli to konieczne, wyreguluj wartoêci zgodnie z tymi, podanymi w tabeli zamieszczonej w podr czniku warsztatowym. CzynnoÊç powinna zostaç wykonana przez autoryzowany punkt serwisowy firmy Husqvarna. Je eli regulacja nie zostanie przeprowadzona, system ulegnie uszkodzeniu. Maszyna powinna byç obs ugiwana, konserwowana i naprawiana wy àcznie przez osoby znajàce jej szczególne w aêciwoêci oraz wszystkie istotne zasady bezpieczeƒstwa. Konieczne jest tak e nieustanne stosowanie si do ogólnych przepisów i zasad bhp oraz przestrzeganie przepisów ruchu drogowego. Samowolne wprowadzanie jakichkolwiek zmian konstrukcyjnych w maszynie mo e spowodowaç uwolnienie producenta od cià àcej na nim odpowiedzialnoêci za szkody i obra enia powsta e w wyniku wad produktu. Ubezpiecz swojà kosiark samobie nà Sprawdê warunki ubezpieczenia swojej nowej kosiarki samobie nej Zg oê si do swojego zak adu ubezpieczeniowego PowinieneÊ posiadaç pe ne ubezpieczenie obejmujàce OC i NW, po ar, zniszczenie, kradzie Polish 7

8 OPIS yczymy mi ego u ytkowania Produkty Husqvarna sprzedawane sà na ca ym Êwiecie, co gwarantuje, e klient mo e liczyç na najlepsze wsparcie i serwis. Przed dostawà maszyna zosta a sprawdzona i wyregulowana w punkcie sprzeda y. Patrz zaêwiadczenie w Karcie obs ugi technicznej znajdujàcej si w Instrukcji obs ugi. WA NE Wszystkie okresy mi dzyobs ugowe zosta y omówione w ksià ce serwisowej. Upewnij si, e serwis przeprowadzany jest we w aêciwym czasie. W celu nabycia cz Êci zamiennych i uzyskania porad w sprawach obs ugi technicznej, gwarancji itp. nale y zwróciç si do: Nazwisko: Punkt sprzeda y: Niniejsza instrukcja obs ugi odnosi si do maszyny z numerem fabrycznym (numerem seryjnym): Przek adnia PNC: Silnik Na tabliczce znamionowej maszyny znajdujà si nast pujàce informacje: Oznaczenie typu maszyny. Typowy numer producenta. Numer seryjny maszyny. Oznaczenie typu i numer seryjny nale y podawaç przy zamawianiu cz Êci zamiennych. 8 Polish

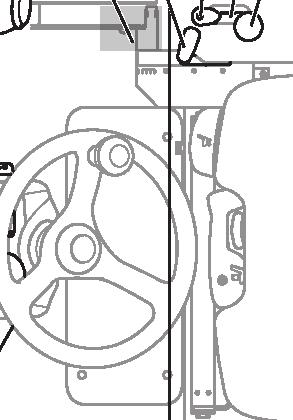

9 OPIS URZÑDZENIA Nazwy poszczególnych elementów maszyny Zapadki wysokiej i niskiej pr dkoêci obrotowej Regulator pr dkoêci podczas jazdy w przód 3 Regulator pr dkoêci podczas jazdy w ty 4 Elementy sterujàce ogrzewania 5 Zbiornik p ynu spryskiwacza szyb 6 Hamulec postojowy 7 Dêwignia unoszenia hydraulicznego osprz tu 8 Przycisk funkcji osprz tu wykorzystujàcego hydraulik dodatkowà 9 Dêwignia regulacji wysokoêci koszenia 0 Sterowanie zespo em tnàcym WyjÊcie awaryjne Dêwignia gazu 3 Tabliczka z numerem produktu i numerem seryjnym 4 Zamek maski 5 Zawór bypasowy-tylniej osi 6 Korek wlewu paliwa 7 Miernik paliwa 8 Drzwi operatora 9 Kontrolki deska rozdzielcza 0 Rozpórka wentylacyjna Deska rozdzielcza Dystrybutor powietrza 3 Wy àcznik zap onu Polish 9

10 ZABEZPIECZENIA W MASZYNIE Uwagi ogólne WciÊnij regulator, aby wy àczyç prowadzenie no y. OSTRZE ENIE Nie wolno u ywaç maszyny z niesprawnymi zespo ami zabezpieczajàcymi. Je eli Twoja maszyna nie spe nia jakiegokolwiek z warunków kontrolnych, nale y jà oddaç do serwisu. Kluczyk zap onu Wyciàgnij regulator, aby w àczyç prowadzenie no y. Kluczyk zap onu s u y do w àczania i wy àczania silnika oraz wszystkich funkcji elektrycznych z wyjàtkiem gniazda zasilania. 3 OFF (WY.) urzàdzenie jest wy àczone ON (W.) Êwieca arowa rozgrzewa si ; pozycja jazdy 3 START automatycznie przywracana pozycja zap onu Hamulec postojowy znajduje si po prawej stronie uk adu sterowania. Sprawdzanie kluczyka zap onu Sprawdê kluczyk zap onu poprzez uruchomienie i zatrzymanie silnika. Patrz wskazówki w cz Êci zatytu owanej W àczanie i wy àczanie". Silnik powinien uruchomiç si po przekr ceniu kluczyka do po o enia START (3). Silnik powinien zatrzymaç si po przekr ceniu kluczyka do OFF (WY.) (). Obwód bezpieczeƒstwa Maszyna wyposa ona jest w obwód bezpieczeƒstwa, który uruchamia si za ka dym razem, kiedy kierowca podnosi si z fotela w momencie, gdy ostrza pracujà. Od àczenie obwodu bezpieczeƒstwa nast puje tak e w przypadku, jeêli nie zostanie za àczony hamulec postojowy, a kierowca wstanie z miejsca. Nap d ostrzy zostaje zatrzymany w przypadku od àczenia obwodu bezpieczeƒstwa. Jest krótkie opóênienie, eby nie zatrzymywaç maszyny, kiedy kierowca podskoczy na fotelu. Sprawdzanie obwodu bezpieczeƒstwa Nale y codziennie sprawdzaç czy dzia a system bezpieczeƒstwa przez prób uruchomienia silnika, podczas gdy nie jest spe niony jeden z powy szych warunków. Zmieƒ warunki i spróbuj ponownie. Âwiat o ostrzegawcze Maszyna jest wyposa ona w dwa rodzaje Êwiate ostrzegawczych. Âwiat a awaryjne, wszystkie kierunkowskazy maszyny w àczone jednoczeênie. Âwiat a awaryjne s u à do informowania innych pojazdów na drogach publicznych, e maszyna stoi nieruchomo lub porusza si wolniej od reszty pojazdów. Obrotowe Êwiat o ostrzegawcze, czyli pomaraƒczowa lampa ostrzegawcza z migajàcym Êwiat em umieszczona na dachu kabiny. Obrotowe Êwiat o ostrzegawcze s u y do informowania o tym, e maszyna pracuje. Kontrolka Êwiat a ostrzegawczego Nale y regularnie sprawdzaç, czy Êwiat a dzia ajà oraz czy nie sà brudne lub uszkodzone. U ytkowanie maszyny bez kabiny W przypadku u ywania maszyny bez kabiny nale y przestrzegaç obowiàzujàcych w danym kraju, lokalnych przepisów i regulacji. Mogà one dotyczyç np.: wyposa enia ochronnego, zestawu do ruchu po drogach publicznych oraz przepisów ruchu drogowego. Regulator pr dkoêci Pr dkoêç maszyny regulowana jest bezstopniowo za pomocà dwóch peda ów. Podczas jazdy do przodu u ywa si peda u (), a podczas jazdy do ty u - peda u (). Kiedy obwód bezpieczeƒstwa zatrzyma ruch zespo u tnàcego, trzeba wcisnàç albo wyciàgnàç regulacj, aby ponownie w àczyç no e. Nap d ostrzy mo e zostaç uruchomiony w przypadku, gdy kierowca siedzi w fotelu. Maszyna zaczyna hamowaç po zwolnieniu peda u jazdy do przodu. JeÊli wymagana jest dodatkowa moc hamowania, mo na równie u yç peda u jazdy do ty u. 0 Polish

11 ZABEZPIECZENIA W MASZYNIE Zapadki wysokiej i niskiej pr dkoêci obrotowej (P 55D) 3 ROPS (konstrukcja przeciwwywrotkowa) ROPS to rama ochronna, która minimalizuje ryzyko uszkodzenia przy wywrotce maszyny. Korzystaj z ROPSa i pasa bezpieczeƒstwa przy jeêdzie po zboczach. Rama jest sk adana. Usuƒ dwie spr yny, które trzymajà ram i z ó jà do ty u Zapadka niskiej pr dkoêci obrotowej Zapadka pe nej pr dkoêci obrotowej 3 Peda jazdy do przodu Peda jazdy do przodu jest wyposa ony w zapadk, którà mo na obs ugiwaç stopà. Maksymalnà pr dkoêç uzyskuje si przez ustawienie zapadki w pozycji wysokiej pr dkoêci obrotowej (). Zalecane do transportu. Gdy zapadka b dzie odciàgni ta do ty u, uk ad sterowanie przejdzie do trybu niskiej pr dkoêci obrotowej, co ograniczy pr dkoêç poruszania si maszyny (). Tryb niskiej pr dkoêci obrotowej jest zalecany ze wzgl du na najlepszà ergonomi do pracy z niskà pr dkoêcià, np. podczas koszenia. Kontrola dêwigni gazu Upewnij si, e peda jazdy do przodu i peda jazdy do ty u dzia ajà bez zak óceƒ. Upewnij si, e maszyna jest zaparkowana, gdy peda jazdy do przodu jest zwolniony. Nale y upewniç si, e zapadka powraca do pozycji wysokiej pr dkoêci obrotowej po podniesieniu peda u jazdy do przodu. Hamulec postojowy Hamulec parkingowy uruchamia si przesuwajàc uchwyt w przód. OSTRZE ENIE Przy z o onej ramie NIE u ywa si pasa bezpieczeƒstwa. OSTRZE ENIE Przy roz o onej ramie nale y u ywaç pasa bezpieczeƒstwa. Kontrola systemu ROPS Sprawdzenie hamulca postojowego Sprawdê, czy hamulec parkingowy jest prawid owo ustawiony, stawiajàc urzàdzenie na pochy oêci. W àcz hamulec postojowy. Je eli maszyna nie stoi nieruchomo, nale y wyregulowaç hamulec postojowy. Sprawdê, czy system ROPS jest dobrze zamontowany i czy nie jest uszkodzony. Pas bezpieczeƒstwa Pas bezpieczeƒstwa chroni kierowc przed obra eniami w przypadku zderzenia lub wywrócenia. Pas ten mo e byç u ywany tylko wtedy, gdy drà ek (system ROPS) jest podniesiony lub gdy na maszynie zamontowana jest kabina. JeÊli pas bezpieczeƒstwa nie jest u ywany, nale y owinàç go wokó oparcia i zapiàç. Polish

12 ZABEZPIECZENIA W MASZYNIE Sprawdzanie pasa bezpieczeƒstwa Sprawdzaj regularnie, czy pas bezpieczeƒstwa jest nienaruszony oraz prawid owo zabezpieczony. Przeciwwaga Podczas u ytkowania maszyny z kabinà nale y zawsze u ywaç przeciwwagi. Przeciwwaga poprawi stabilnoêç maszyny. Sprawdzanie przeciwwagi Nale y regularnie sprawdzaç, czy przeciwwaga jest prawid owo i bezpiecznie zamontowana. T umik Zadaniem t umika jest ograniczenie do minimum poziomu ha asu i odrzucanie spalin poza stref pracy operatora. Os ony ochronne OSTRZE ENIE Przed uruchomieniem maszyny zawsze sprawdê, czy os ony ochronne sà prawid owo zamontowane. Os ony ochronne zabezpieczajà u ytkownika przed wentylatorem, nap dem pasów bezpieczeƒstwa i goràcymi powierzchniami. Kontrola os on ochronnych Sprawdziç os ony ochronne pod kàtem p kni ç lub innych uszkodzeƒ. Wymieniç wadliwe os ony. OSTRZE ENIE Nigdy nie u ywaj maszyny z uszkodzonym t umikiem lub bez niego. Uszkodzony t umik znacznie zwi ksza ha as i niebezpieczeƒstwo po aru. Miej zawsze w pobli u sprz t gaêniczy. 3 OSTRZE ENIE Wewnàtrz t umika znajdujà si substancje chemiczne mogàce wywo ywaç choroby nowotworowe. W razie uszkodzenia t umika unikaj stycznoêci z tymi elementami. W trakcie pracy, po jej zakoƒczeniu oraz na biegu ja owym t umik bardzo si nagrzewa. Pami taj o niebezpieczeƒstwie po aru, szczególnie gdy w pobli u znajdujà si atwo palne materia y lub opary. 5 4 Pokrywa boczna Maska silnika 3 Os ona przek adni 4 Otwór serwisowy 5 Os ony paska (3 szt.) Kontrola stanu t umika Sprawdê, czy t umik jest dobrze zamontowany i czy nie jest uszkodzony. Polish

13 MONTA I REGULACJE Ârodki bezpieczeƒstwa niezb dne podczas monta u i konfiguracji Szczegó y zespo u tnàcego - Combi 3 X, Combi 55 X Elementy wymienne to: OSTRZE ENIE Silnik emituje tlenek w gla, który jest bezbarwnym, trujàcym gazem. Nie wolno u ywaç maszyny w zamkni tych pomieszczeniach. 6 Nigdy nie pozostawiaj bez nadzoru maszyny z uruchomionym silnikiem. Przed oddaleniem si od maszyny wy àcz zawsze no e, zaciàgnij hamulec postojowy, wy àcz silnik i wyjmij kluczyk. Nigdy nie pozwól, aby dzieci lub osoby nie przeszkolone w obchodzeniu si z maszynà, u ytkowa y jà lub konserwowa y. Miejscowe przepisy mogà regulowaç wiek u ytkownika. Pora enie pràdem mo e spowodowaç obra enia. Nie dotykaj przewodów elektrycznych maszyny, gdy silnik jest uruchomiony. Nie dotykaj r kà uk adu zap onowego. OSTRZE ENIE W czasie u ytkowania maszyny silnik i uk adu wydechowy nagrzewajà si. Istnieje ryzyko odniesienia poparzeƒ wskutek dotkni cia rozgrzanych cz Êci silnika. Maszyna zosta a przetestowana i zatwierdzona tylko z wyposa eniem dostarczonym lub zalecanym przez producenta. Zespó koszàcy Maszyna mo e zostaç wyposa ona w 4 ró ne zespo y tnàce. Combi 3 i Combi 55 z 7-stopniowà, r cznà regulacjà wysokoêci koszenia oraz Combi 3X i Combi 55X ze zmiennà, hydraulicznà regulacjà wysokoêci koszenia Punkt mocowania Ârub 3 Uniwersalny wa ek nap dowy 4 Zapadka spr ynowa po àczenia 5 Podpora serwisowa 6 Przewody hydrauliczne Monta zespo u tnàcego Podjedê maszynà do zespo u tnàcego. OpuÊç ramiona podnoênika na punkt mocowania zespo u tnàcego. Szczegó y zespo u tnàcego - Combi 3, Combi 55 Elementy wymienne to: Punkt mocowania Ârub 3 Uniwersalny wa ek nap dowy 4 Zapadka spr ynowa po àczenia 5 Dêwignia regulacji wysokoêci koszenia OSTRZE ENIE JeÊli jest w àczona funkcja pomocy i ktoê zwolni dêwigni podnoênika, jego ramiona b dà si poruszaç z du à si à. Uwa aj, aby nie zakleszczyç r ki. 6 Podpora serwisowa Ryzyko zmia d enia. Polish 3

14 MONTA I REGULACJE 3 Za àcz hamulec postojowy i wy àcz silnik. 4 Po obu stronach zespo u tnàcego wsuƒ Êruby i ko ki w przejêciówki. 0 Pod àcz tylnà cz Êç wa u Êmig a do wa u odbioru mocy maszyny. 5 Zamontuj uniwersalny wa ek nap dowy na zespole tnàcym. Na wale Êmig a znajduje si oznaczenie wskazujàce kierunek pod àczania do wa u odbioru mocy maszyny. Wsuƒ pierêcieƒ z powrotem, aby otworzyç szybkoz àcze i wepchnàç uniwersalny wa ek nap dowy na czop wa u. Przymocuj aƒcuch blokujàcy do pokrywy Êruby uniwersalnej wokó ramienia podnoênika. Za ó ponownie pokryw serwisowà. 3 Uruchom silnik i unieê zespó tnàcy do po owy. 4 Wy àcz silnik. 5 Za ó ucha do podnoszenia, które sà przymocowane do ramion podnoênika. Wyciàgnij zapadk i wciênij ucho do podnoszenia. Na ka dym ramieniu podnoênika jest jedno ucho. 6 Przymocuj przedni aƒcuch blokujàcy do pokrywy Êruby uniwersalnej wokó rury poprzecznej. 7 Pami taj, aby za o yç gumowà os on na z àcze uniwersalne. 6 Sprawdê i ustaw nachylenie zespo u tnàcego. Wi cej informacji mo na znaleêç w cz Êci WysokoÊç ci cia oraz regulacja kàta pochylenia". Monta zespo u tnàcego - Combi 3 X, Combi 55 X 8 Usuƒ drzwi otworu serwisowego. 7 Wykonaj czynnoêci 6 opisane w instrukcji Monta zespo u tnàcego". 8 Wyciàgnij przewody hydrauliczne z zespo u tnàcego przez oczko. 9 Przy àcz przewody hydrauliczne zespo u tnàcego do szybkoz àczy maszyny. 9 Wi cej informacji na ten temat mo na znaleêç w cz Êci Zdejmowanie pokrywy z kosiarek typu ride-on (riderów)." 4 Polish

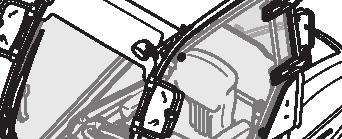

15 MONTA I REGULACJE 0 Sprawdê, czy przewody hydrauliczne sà prawid owo przy àczone. W tym celu zmieƒ wysokoêç koszenia za pomocà elementu sterujàcego na maszynie. Aby uzyskaç wi cej informacji, patrz WysokoÊç koszenia Combi 3X, Combi 55X". 5 Zdejmij ucha do podnoszenia z zespo u tnàcego. Po przy àczeniu przewodów hydraulicznych do szybkoz àczy maszyny wybierz funkcj zmiany wysokoêci koszenia (podnoszenie lub opuszczanie). Zmieniaj funkcje podnoszenia i opuszczania przez zmian po o enia przewodów hydraulicznych. 6 Uruchom silnik i opuêç zespó tnàcy do najni szej pozycji. Teraz zespó tnàcy powinien swobodnie zwisaç z ty u. 7 Wy àcz silnik. 8 Usuƒ drzwi otworu serwisowego. Demonta zespo u koszàcego OSTRZE ENIE Nigdy nie zostawiaj wa u kardana w urzàdzeniu z jednym wolnym koƒcem. JeÊli w àczy si silnik, mo e spowodowaç uszkodzenie. 9 Wsuƒ pierêcieƒ z powrotem, aby otworzyç szybkoz àcze i zdjàç wa Êmig a z czopu wa u. Usuƒ ca kowicie wa kardana. Zdejmij aƒcuchy blokujàce. 0 Wyjmij zawleczki ze Êrub, a Êruby z po àczeƒ. Ustawiç maszyn na p askim pod o u i zaciàgnàç hamulec postojowy. Od àcz przewody hydrauliczne od szybkoz àczy maszyny. (Combi 3 X, Combi 55 X) 3 UnieÊ zespó tnàcy do po owy. OSTRZE ENIE JeÊli jest w àczona funkcja pomocy ramiona podnoênika b dà poruszaç si z du à si à, jeêli si odblokuje ko ki. Uwa aj, aby nie zakleszczyç r ki. 4 Wy àcz silnik. Polish 5

16 MONTA I REGULACJE Regulacja fotela OSTRZE ENIE Uwa aj na haki blokujàce, które mogà uwi ziç lub uszkodziç r k, kiedy siedzenie jest z o one. OSTRZE ENIE Nie poprawiaj ustawieƒ fotela podczas jazdy. Ryzyko niepewnego manewrowania. Krzese ko zamocowane jest z przodu na ruchomym przegubie, dzi ki czemu mo e byç unoszone. Aby pochyliç fotel do przodu, pokr t o z ty u fotela musi byç poluzowane. Fotel mo na regulowaç wzd u nie. Przy regulacji przesuƒ dêwigni z przodu fotela pod siedzeniem do góry, nast pnie mo na przesuwaç fotel do przodu i do ty u, do optymalnego po o enia. WA NE Gdy fotel jest odchylony do ty u, pokr t a i podk adki muszà byç zamontowane w odpowiednim miejscu. Konfiguracja dodatkowego uk adu podnoszenia Zawieszenie fotela mo na dostosowaç do wagi operatora. Wag mo na ustawiç poprzez wyciàgni cie dêwigni z przodu fotela i pompowanie dêwignià w gór lub w dó. Pomocniczy uk ad podnoszenia redukuje nacisk wywierany na grunt przez ko a samonastawne zespo u tnàcego i przenosi go na przednie ko a maszyny. Dzia anie systemu podnoênika wspomagajàcego reguluje si przenoszàc spr yn gazowà w gór i w dó. Efekt maksymalny osiàga si umieszczajàc spr yn w najwy szym otworze. Nie b dzie efektu, jeêli umieêcisz jà w najni szym otworze. Przy korzystaniu z zespo u tnàcego, spr yn gazowà nale y zamontowaç w najwy szym otworze. Nachylenie oparcia ustawia si za pomocà dêwigni z prawej strony fotela. Wymontowywanie drzwi Podparcie odcinka l dêwiowego ustawia si za pomocà pokr t a z ty u fotela. 6 Polish Otwieranie drzwi operatora. Nale y od àczyç spr yn gazowà przez odciàgni cie z àcza bagnetowego i od àczenie przegubu kulowego. 3 Otworzyç drzwi pod kàtem 90 stopni.

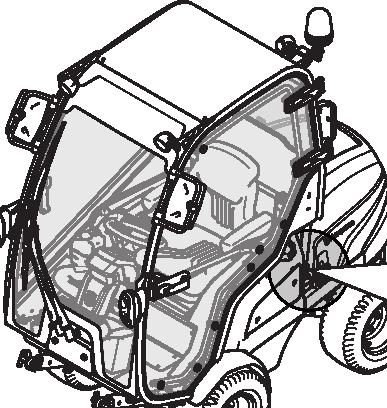

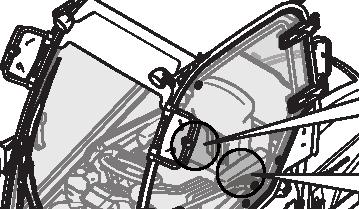

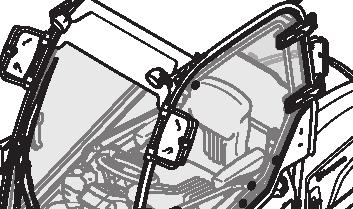

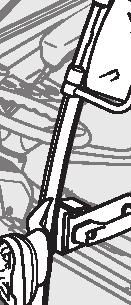

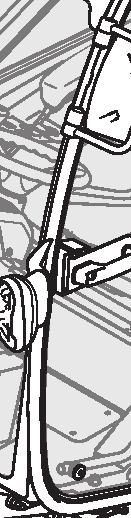

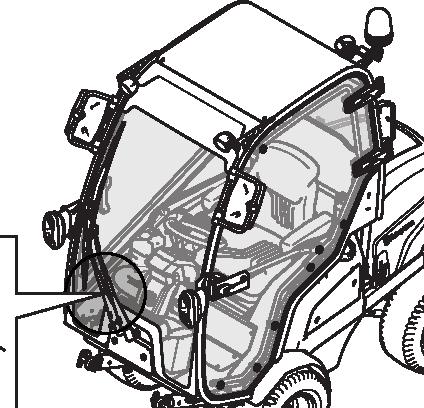

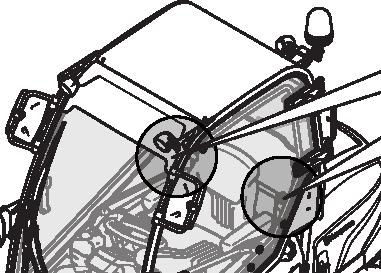

17 MONTA I REGULACJE 4 Mocno chwyciç drzwi i wyjàç je pionowo w gór. 5 7 Od àczyç z àcze. 8 Gumowy pierêcieƒ uszczelniajàcy w skrzynce bezpieczników jest luêny. UmieÊç gumowy pierêcieƒ uszczelniajàcy w szczelinie. 9 Od àczyç przewody elastyczne nagrzewnicy. OSTRZE ENIE Z drzwiami nale y obchodziç si ostro nie Otworzyç wyjêcie awaryjne za pomocà ràczki wewnàtrz kabiny. 6 Otworzyç drzwi pod kàtem 90 stopni. 7 Mocno chwyciç drzwi i wyjàç je pionowo w gór. Monta odbywa si w odwrotnej kolejnoêci. Wymontowanie kabiny OSTRZE ENIE JeÊli maszyna jest u ywana bez kabiny, musi byç zamontowana konstrukcja ROPS chroniàca przed wywróceniem. Wymontowaç drzwi. Wi cej informacji na ten temat, patrz cz Êç Wymontowywanie drzwi". Otwórz mask silnika. Wi cej informacji na ten temat mo na znaleêç w cz Êci Zdejmowanie pokrywy z kosiarek typu rideon (riderów)." 3 UWAGA Po od àczeniu z przewodów mo e wyciekaç p yn ch odzàcy. UmieÊciç szmatk pod przewodami, aby zapobiec rozlaniu p ynu wewnàtrz kabiny. 0 Odkr ciç Êrub i zdjàç podk adk po obu stronach za fotelem. Od àczyç instalacj elektrycznà kabiny od akumulatora poprzez roz àczenie przewodów miedzy nimi. 9mm 4 Wymontowaç pokryw bocznà. Wi cej informacji na ten temat mo na znaleêç w cz Êci Zdejmowanie pokrywy z kosiarek typu ride-on (riderów)." 5 Wymontowaç pokryw zabezpieczajàcà poprzez odkr cenie 4 Êrub. 6 Od àczyç wiàzk przewodów od zamocowania na skrzynce bezpieczników. Odkr ciç Êrub i zdjàç podk adk za przewodami nagrzewnicy. 7mm Polish 7

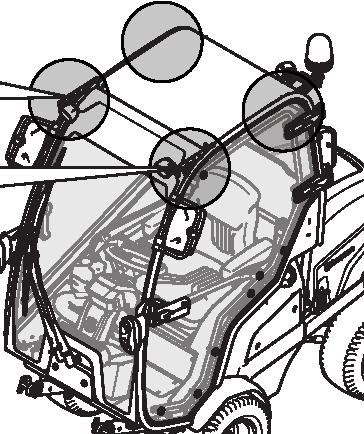

18 MONTA I REGULACJE Odkr ciç Êrub i zdjàç podk adk z drzwi operatora. Zamontowywanie konstrukcji chroniàcej przed skutkami wywrócenia (ROPS) - Akcesoria PodnieÊç pa àk i umieêciç go nad stalowymi mocowaniami za fotelem. Górny otwór skr ciç Êrubà. 3 Prawid owo dokr ciç Êrub. Moment dokr cania Êruby wynosi 47 Nm. 4 W dolny otwór w o yç sworzeƒ. 7mm 3 Z o yç fotel do przodu. 4 Mocowania przednich Êwiate roboczych s u à tak e jako punkty do podnoszenia kabiny. 5 Przymocowaç pasy do podnoszenia do tych punktów. 6 Przymocowaç nast pny pas do podnoszenia do tylnej cz Êci kabiny. 7 Za pomocà pasów do podnoszenia ostro nie unieêç kabin na kilka centymetrów. Kabina powinna teraz swobodnie zwisaç kilka centymetrów nad maszynà. UWAGA Nale y upewniç si, e ko ki nie sà uszkodzone. 8 Przesunàç kabin do przodu w kierunku jazdy, aby zdjàç jà z maszyny. Opuszczanie konstrukcji chroniàcej przed skutkami wywrócenia (ROPS) - Akcesoria Wyjàç sworzeƒ. OpuÊciç pa àk na pokryw silnika. 3 UmieÊciç sworzeƒ w Êrodkowym otworze. 9 PodnieÊç kabin. 0 UmieÊciç kabin zgodnie z instrukcjami w cz Êci Transport i przechowywanie". Zamontowaç konstrukcj chroniàcà przed skutkami wywrócenia (ROPS) Wi cej informacji mo na znaleêç w cz Êci Zamontowywanie konstrukcji chroniàcej przed skutkami wywrócenia (ROPS)". Monta odbywa si w odwrotnej kolejnoêci. UWAGA Nale y uwa aç, aby nie przykleszczyç przewodów podczas zamontowywania kabiny. 8 Polish

19 OBCHODZENIE SI Z PALIWEM Uwagi ogólne Paliwo Zatankuj do pe na olejem nap dowym. Pod adnym pozorem nie wolno stosowaç benzyny. U ywaj paliwa z liczbà cet ponad 45. Maks. Domieszka RME- 5% w paliwie mineralnym. Paliwo zimowe Przy jeêdzie na mrozie mogà nastàpiç zak ócenia z powodu wytràcenia parafiny, jeêli u ywa si standardowego paliwa. Aby temu zapobiec, sprzedaje sie w danym klimacie odpowiednie paliwo zimowe. W niektórych regionach sprzedaj si ró ne paliwo na lato i na zim. Spytaj dostawcy paliwa i korzystaj tylko z zimowego paliwa poni ej 0 C. Tankowanie OSTRZE ENIE W àczanie silnika w zamkni tych lub êle wentylowanych pomieszczeniach mo e byç przyczynà Êmierci wskutek uduszenia lub zatrucia tlenkiem w gla. Nie wolno u ywaç maszyny w zamkni tych pomieszczeniach. Paliwo i jego opary sà atwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skórà mo e doprowadziç do powa nych obra eƒ. Zachowuj ostro noêç i zapewnij dobrà wentylacj podczas post powania z paliwem. Spaliny silnikowe majà wysokà temperatur, mogà zawieraç iskry, które mogà si staç przyczynà po aru. Nigdy nie w àczaj maszyny w pomieszczeniach zamkni tych lub w pobli u materia ów atwopalnych Nie pal tytoniu i nie pozostawiaj goràcych przedmiotów w pobli u paliwa. OSTRZE ENIE Olej nap dowy jest niezwykle atwopalny. Nale y tankowaç na powietrzu przy zachowaniu ostro noêci. OczyÊç korek wlewowy i powierzchni wokó niego. Po zatankowaniu dok adnie zakr ç korek wlewowy. Nieprawid owo dokr cony i poluzowany korek mo e drgaç, a paliwo mo e wyciekaç ze zbiornika paliwa, tworzàc zagro enie po arowe. Przed uruchomieniem przenieê maszyn na odleg oêç co najmniej 3 m od miejsca tankowania. s onecznego, w zbiorniku paliwa powinno pozostawaç wolne miejsce, gdy w przeciwnym razie rozszerzalnoêç paliwa mo e prowadziç do powstawania wycieków. System wtrysku silnika diesla jest bardzo czu y i mo e byç uszkodzony przez najmniejsze zanieczyszczenie. Zachowaj najwy szy mo liwy poziom czystoêci paliwa. U ywaj jedynie czystych pojemników. OczyÊç korek wlewowy i powierzchni wokó niego. Zanieczyszczenia dostajàce si do zbiornika mogà byç przyczynà zak óceƒ w pracy silnika. Korek wlewowy otwieraj ostro nie, poniewa wewnàtrz zbiornika mo e panowaç nadciênienie. Zetrzyj, jeêli si rozleje. Materia zanieczyszczony paliwem trzeba przenieêç w bezpieczne miejsce. Post pujàc z olejem, filtrem oleju, paliwem i akumulatorem, zachowuj ostro noêç i wzglàd na Êrodowisko. Stosuj si do lokalnych przepisów dotyczàcych recyklingu. Nigdy nie uruchamiaj maszyny, gdy: Je eli obla eê paliwem siebie lub swoje ubranie, zmieƒ ubranie. Przemyj te cz Êci cia a, które mia y stycznoêç z paliwem. U yj wody i myd a. Je eli rozla eê paliwo lub olej silnikowy na maszyn - wytrzyj dok adnie maszyn i poczekaj, a wyschnà resztki benzyny. Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoêç korka wlewowego i przewodów paliwowych. JeÊli korek paliwa nie zosta mocno dokr cony po tankowaniu. Transport i przechowywanie Maszyn i paliwo nale y przechowywaç i transportowaç w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodzi o ryzyko wyst powania iskier lub otwartego p omienia, np. w pobli u maszyn i silników elektrycznych, kontaktów elektrycznych/prze àczników pràdu lub kot ów. Do przechowywania i transportowania paliwa nale y u ywaç pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych. Przechowuj maszyn i paliwo tak, aby nie zachodzi o ryzyko, e wycieki paliwa lub jego opary mogà spowodowaç obra enia lub szkody. Paliwo, które stoi d u szy okres (30 dni albo d u ej) mo e zostawiaç lepkie z ogi, co zak óca funkcje silnika. Mo liwym rozwiàzaniem jest stosowanie Êrodków konserwacyjnych paliwa w celu zapobiegania tworzeniu si lepkiego osadu podczas przechowywania. Dodaj Êrodka konserwacyjnego paliwa do benzyny znajdujàcej si w zbiorniku paliwa lub kanistrze. Zawsze przestrzegaj instrukcji producenta mówiàcej w jakim stosunku nale y dodawaç Êrodka do paliwa. W àcz silnik na przynajmniej 0 minut po dodaniu stabilizatora. Poziom paliwa w baku pokazuje wskaênik umieszczony na górze baku. Przed przystàpieniem do tankowania paliwa odczekaj, a silnik ostygnie. Za ka dym razem przed przystàpieniem do u ytkowania sprawdzaj poziom paliwa, ze wzgl du na rozszerzalnoêç paliwa pod wzgl dem ciep a wydzielanego przez silnik i ciep a OSTRZE ENIE Maszyny z benzynà w zbiorniku nigdy nie nale y przechowywaç w pomieszczeniach lub w miejscach o z ej wentylacji, gdzie gromadzàce si opary benzyny mogà napotkaç na otwarty p omieƒ lub iskr, np. tam gdzie znajduje si grzejnik p omieniowy, suszarka do odzie y itp. Z benzynà nale y post powaç ostro nie. Jest to ciecz bardzo atwo palna i brak nale ytej ostro noêci przy obchodzeniu si z nià mo e doprowadziç do powa nych obra eƒ cia a i szkód materialnych. Polish 9

20 DZIA ANIE Ogólne zasady bezpieczeƒstwa Uwa nie przeczytaj instrukcj obs ugi i instrukcje umieszczone na maszynie przed rozpocz ciem u ywania maszyny. Upewnij si, e sà one zrozumia e i przestrzegaj ich. Brak uwagi na znajdujàce si w pobli u maszyny dzieci mo e doprowadziç do powa nych wypadków. Maszyna i koszenie trawników wywo ujà zainteresowanie dzieci. Nie wychodê nigdy z za o enia, e dzieci pozostanà w tym samym miejscu, na którym znajdowa y si ostatnio. OSTRZE ENIE Podczas pracy urzàdzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznoêciach pole to mo e zak ócaç prac aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa nych lub Êmiertelnych obra eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si z lekarzem oraz ich producentem. OSTRZE ENIE Maszyna mo e powodowaç uszkodzenia koƒczyn. Zaniedbanie zasad instrukcji bezpieczeƒstwa mo e byç przyczynà powa nych uszkodzeƒ cia a. Naucz si obs ugiwaç maszyn i jej elementy sterowania i naucz si jà szybko zatrzymywaç. Naucz si rozpoznawaç oznaczenia bezpieczeƒstwa. Maszyna mo e byç u ytkowana przez osoby doros e, które zapozna y si z instrukcjà obs ugi. Nigdy nie pozwalaj dzieciom na prowadzenie maszyny. Nie wolno przewoziç pasa erów. Maszyna jest przeznaczona do u ytkowania tylko przez jednà osob. Je eli dzieci wejdà na teren, na którym pracujesz, zachowuj wzmo onà uwag i wy àcz maszyn. Pami taj o tym, e operator maszyny ponosi odpowiedzialnoêç za spowodowanie zagro enia lub wypadku. Ârodki ochrony osobistej OSTRZE ENIE Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. Stosuj ochronniki s uchu, aby ograniczyç do minimum ryzyko nabycia wady s uchu. Nigdy nie noê luênych ubraƒ, które mogà zostaç pochwycone przez elementy ruchome. Nigdy nie u ywaj maszyny, b dàc boso. Zawsze zak adaj obuwie ochronne lub wysokie obuwie ochronne, najlepiej ze stalowymi noskami. 0 Polish

21 DZIA ANIE Inne Êrodki ochronne Dopilnuj, aby podczas u ytkowania maszyny mieç pod r kà apteczk pierwszej pomocy. GaÊnica Pracuj bezpiecznie Nie wolno uruchamiaç kosiarki samobie nej, gdy w pobli u znajdujà si osoby postronne. OczyÊç teren z przedmiotów takich jak kamienie, zabawki, przewody itp., które mogà zostaç poci te przez no e i wyrzucone. Zwracaj uwag na wylot pokosu i unikaj kierowania go w stron ludzi. Zawsze patrz w dó i do ty u podczas zawracania. Omijaj maszynà do y i inne nierównoêci, zachowujàc bezpiecznà odleg oêç. Zwalniaj na zakr tach. Wy àcz no e, je eli nie zamierzasz kontynuowaç koszenia. Zachowuj ostro noêç podczas omijania sta ych przedmiotów, aby nie zawadziç o nie no ami. Nigdy nie naje d aj na przedmioty, które sà Ci nieznane. U ytkuj maszyn tylko przy Êwietle dziennym lub przy dobrym oêwietleniu. Omijaj maszynà do y i inne nierównoêci terenu, zachowujàc bezpiecznà odleg oêç. Zwracaj uwag na inne mo liwe zagro enia. Nigdy nie u ywaj maszyny w stanie zm czenia, po spo yciu alkoholu lub innych Êrodków odurzajàcych, bàdê po za yciu leków, które wp ywajà na wzrok, zdolnoêç oceny sytuacji lub koordynacj ruchów. Nigdy nie u ywaç urzàdzenia w niesprzyjajàcych warunkach np. we mgle, deszczu, w miejscach wilgotnych lub mokrych, przy silnym wietrze, na silnym mrozie, gdy wyst puje ryzyko wy adowaƒ atmosferycznych itd. Pracujàc w pobli u drogi lub przeje d ajàc przez nià, uwa aj na odbywajàcy si po niej ruch. Deska rozdzielcza Na konsoli pod kierownicà znajdujà si Êwiecàce kontrolki. Wskaênik temperatury cieczy ch odzàcej * CiÊnienie oleju, sprawdê poziom oleju i w razie potrzeby uzupe nij. 3 Wskaênik rozgrzania Êwiecy arowej 4 Na aduj akumulator. 5 Kontrolki odpowiedzialne za ostrza jednostki tnàcej w àczone 6 W àczony jest hamulec postojowy. 7 Reflektor uruchomiony * Wskaênik temperatury p ynu ch odzàcego. Silnik jest ch odzony p ynem. JeÊli temperatura silnika jest wysoka, w pierwszej kolejnoêci nale y obni yç temperatur w àczajàc bieg ja owy bez obcià enia. Wy àcz przeniesienie nap du. Sprawdê poziom p ynu ch odzàcego i w razie potrzeby uzupe nij. Sprawdê tak e czy filtr czyszczàcy i ch odnica sà czyste i nie zatkane. Filtr czyszczàcy znajduje si na tyle maszyny na pokrywie silnika. Jazda kosiarkà OSTRZE ENIE Upewnij si, e ga zie nie zablokujà peda ów w czasie jazdy w pobli u krzewów. Zlokalizuj i zaznacz kamienie i inne przeszkody nie dajàce si usunàç, aby na nie nie najechaç. Zwolnij hamulec postojowy przed rozpocz ciem jazdy 7 W czasie jazdy dêwignia gazu ma byç w po o eniu maksymalnych obrotów silnika, trybie pracy. WciÊnij powoli jeden z peda ów w celu osiàgni cia àdanej pr dkoêci jazdy. Podczas jazdy do przodu u ywa si peda u (), a podczas jazdy do ty u - peda u (). Polish

22 DZIA ANIE (P 55D) Peda jazdy do przodu jest wyposa ony w zapadk, którà mo na obs ugiwaç stopà. Maksymalnà pr dkoêç uzyskuje si przez ustawienie zapadki w pozycji wysokiej pr dkoêci obrotowej (). JeÊli wymagana jest sta a ni sza pr dkoêç, mo na stopà odciàgnàç do ty u zapadk peda u jazdy do przodu. Wi cej informacji na ten temat mo na znaleêç w cz Êci Kontrola pr dkoêci". 3 Po o enie koszenia OpuÊç zespó tnàcy przesuwajàc dêwigni w przód do trybu przemieszczania, gdzie dêwignia si zatrzymuje. (3) Uruchom nap d ostrzy poprzez podniesienie do góry elementu sterujàcego nap du jednostki tnàcej. OSTRZE ENIE Nie wolno jeêdziç kosiarkà po zboczach, których pochy oêç przekracza 0. Koszenie powinno odbywaç si zawsze wzd u zbocza nigdy w poprzek. Unikaj raptownych i ostrych skr tów. Dêwignia regulacji wysokoêci koszenia WysokoÊç strzy enia mo na ustawiç na siedmiu ró nych poziomach. Wybierz po àdanà wysokoêç strzy enia (-7) przy pomocy ustawieƒ wys. strzy enia. Ustaw pokr t o w poziomie, eby nie zawadza o o krzaki itp. Wi cej informacji mo na znaleêç w cz Êci WysokoÊç ci cia oraz regulacja kàta pochylenia". Przycisk funkcji osprz tu wykorzystujàcego hydraulik dodatkowà Ten przycisk ma wiele ró nych funkcji zale nych od zamontowanego osprz tu. Przycisk dzia a wy àcznie z osprz tem wykorzystujàcym funkcje hydrauliki dodatkowej. W celu uzyskania dodatkowych informacji nale y zapoznaç si z instrukcjà obs ugi osprz tu. Dêwignia unoszenia hydraulicznego osprz tu Dêwignia unoszàca u ywana jest do ustawiania urzàdzenia tnàcego w po o eniu transportowym lub po o eniu koszenia, kiedy dost pne jest ciênienie hydrauliczne. Dêwignia ma cztery ró ne po o enia. 4 3 Po o enie transportowe Zatrzymaj nap d ostrzy poprzez wciêni cie elementu sterujàcego nap du jednostki tnàcej. Po o enie neutralne lub po o enie transportowe Obni anie wysokoêci jednostki tnàcej oraz automatyczny powrót do pozycji neutralnej 3 Ruch swobodny w przypadku zatrzymania dêwigni. Zespó opuszcza si do po o enia automatycznego przemieszczania, co oznacza, e zespó tnàcy idzie wzd u linii gruntu. 4 Podnoszenie wysokoêci jednostki tnàcej oraz automatyczny powrót do pozycji neutralnej. Pociàgnij do ty u dêwigni unoszenia hydraulicznego osprz tu, aby uruchomiç pozycj transportowà. Jednostka zostanie uniesiona. () Hamowanie Zwolniç peda y nap du. Maszyna zwolni i zostanie zatrzymana przez uk ad nap dowy. Nie u ywaç hamulca postojowego jako hamulca podczas jazdy. Szybsze hamowanie mo liwe jest po naciêni ciu peda u nap du dla kierunku przeciwnego. Polish

23 DZIA ANIE Jazda na zboczach Jazda na zboczach jest jednà z tych czynnoêci, z którymi zwiàzane jest najwi ksze ryzyko utraty panowania nad pojazdem przez kierowc, a tak e ryzyko wywrócenia si maszyny, co mo e doprowadziç do powa nych obra eƒ lub Êmierci. Ka da pochy oêç wymaga zachowania szczególnej ostro noêci. W razie niemo noêci podjechania ty em pod górk lub w przypadku braku pewnoêci podczas jazdy zrezygnuj z koszenia danego terenu. WA NE Nie zje d aj ze zbocza majàc uniesiony zespó koszàcy. Post puj w nast pujàcy sposób Usuƒ przeszkody, jak np. kamienie, ga zie itp. KoÊ w gór i w dó wzd u zbocza, nigdy w poprzek. Nie koê przy kraw nikach, rowach lub nasypach. Maszyna mo e nagle wywróciç si, je eli ko o spadnie z kraw nika lub zsunie si do rowu, bàdê w razie obsuni cia si nasypu. Nie koê mokrej trawy. Jest ona Êliska, wi c ko a mogà traciç przyczepnoêç, powodujàc poêlizg maszyny. Nie próbuj wp ywaç na stabilnoêç maszyny, podpierajàc si nogami o ziemi. Nie stawiaj maszyny na kraw niku lub przy rowie w celu czyszczenia podwozia. Podczas koszenia, trzymaj si z dala od krzewów oraz innych obiektów. Stosuj si do zaleceƒ producenta dotyczàcych obcià ania kó i stosowania przeciwwagi w celu zwi kszenia stabilnoêci maszyny. WA NE Niektóre po àczenia wyposa enia wymagajà docià enia z ty u. Poradê si sprzedawcy w sprawie prawid owych po àczeƒ. OÊwietlenie i gniazdko elektryczne OÊwietlenie w àcza si i wy àcza prze àcznikiem na desce rozdzielczej. Nigdy nie jeêdê maszynà po zboczach o pochy oêci przekraczajàcej 0. Zachowuj szczególnà ostro noêç, majàc zamontowane wyposa enie dodatkowe, gdy mo e ono spowodowaç zmian stabilnoêci maszyny. Unikaj ruszania lub zatrzymywania si na zboczu. Je eli ko a zaczynajà buksowaç, wy àcz nap d no y i zjedê powoli ze zbocza. Na zboczach zachowuj zawsze p ynnoêç jazdy i ma à pr dkoêç. Zawsze korzystaj z ROPS (konstrukcji przeciwwywrotkowej) i z pasów w czasie jazdy po zboczach. Do gniazdka elektrycznego mo na pod àczyç np. podgrzewacz siedziska lub adowark telefonu komórkowego. Gniazdo w àcza si i wy àcza prze àcznikiem na panelu sterowania. Nie wykonuj raptownych skr tów, ostrego hamowania ani nag ego przyspieszania. Unikaj zbytecznych skr tów na zboczach, a w razie koniecznoêci skr caj powoli i stopniowo w dó, je eli to mo liwe. Jedê wolno. Wykonuj ma e ruchy kierownicà. Uwa aj, aby nie naje d aç na bruzdy, wzniesienia i nie wje d aç w do y. Na nierównym terenie maszyna mo e atwiej si wywróciç. Wysoka trawa mo e przes oniç przeszkody. Gniazdo zasilania dzia a nawet po wy àczeniu zap onu. Nie zapomnij roz àczyç gniazdo zasilania lub usunàç pobór energii, kiedy maszyna nie jest w u yciu. Napi cie wynosi V. Polish 3

24 DZIA ANIE Kontrolki kabina Uk ad ogrzewania i nawiewu 3 Maszyna jest wyposa ona w uk ad ogrzewania, który umo liwia regulacj temperatury w kabinie. Ogrzewanie w kabinie mo na regulowaç za pomocà pokr t a na przewodach nagrzewnicy. Wycieraczka i spryskiwacz Âwiat a robocze ty 3 Obrotowe Êwiat o ostrzegawcze 4 Âwiat o wewn trzne ON 4 OFF UWAGA Âwiat o wewn trzne mo e zostaç w àczone bez uruchamiania silnika, lecz powoduje to szybsze roz adowanie akumulatora. Nale y pami taç, aby wy àczyç Êwiat a wewn trzne, opuszczajàc maszyn. Uk ad nawiewu s u y do ogrzewania kabiny i odmra ania szyby. Przep yw powietrza mo na regulowaç za pomocà pokr t a w górnej cz Êci uk adu nawiewu. OÊwietlenie wewn trzne jest w àczane i wy àczane przez naciêni cie przycisku na odpowiedniej koƒcówce lampy. Kontrolki deska rozdzielcza 0 - Wy. 4 - Przep yw minimalny P - Przep yw Êredni 3 - Przep yw maksymalny 3 Cyrkulacja powietrza w kabinie jest regulowana za pomocà przepustnicy w dolnej cz Êci uk adu nawiewu. 5 Âwiat a mijania Âwiat a postojowe 3 Sygna dêwi kowy 4 Kierunkowskazy 5 Âwiat a awaryjne CLOSE CLOSE Âwiat a mijania Przednie Êwiat a robocze i Êwiat a mijania sà tak po àczone, e tylko jeden typ Êwiate mo e byç w àczony w danym czasie. W przypadku gdy Êwiat a robocze sà w àczone i zostanà w àczone Êwiat a mijania, Êwiat a robocze automatycznie si wy àczà. Gdy Êwiat a mijania zostanà wy àczone, Êwiat a robocze zapalà si z powrotem. Kierunkowskazy Kierunkowskazy migajà tylko przez krótkà chwil. Aby wyd u yç czas migania, nale y ponownie w àczyç kierunkowskazy. Kierunkowskazy wy àcza si r cznie poprzez ponowne wciêni cie przycisku. 4 Polish Przepustnica recyrkulacji - otwarta Przepustnica recyrkulacji - zamkni ta W celu uzyskania odpowiedniego poziomu ogrzewania przy niskiej temperaturze zewn trznej (poni ej 0 C) wlot powietrza zewn trznego powinien byç zablokowany, a przepustnica ca kowicie otwarta. Wi cej informacji mo na znaleêç w cz Êci Wymiana filtra na wlocie w uk adzie nawiewu".

25 DZIA ANIE Transport i przechowywanie WA NE Zaciàgni cie hamulca bezpieczeƒstwa nie stanowi wystarczajàcego zabezpieczenia maszyny podczas transportu. Dopilnuj, aby maszyna zosta a dobrze zamocowana pasami do pojazdu transportowego. Maszyna jest ci ka i mo e byç przyczynà powa nych obra eƒ wskutek zmia d enia. Zachowuj szczególnà ostro noêç, adujàc jà lub zdejmujàc z samochodu lub przyczepy. Transportuj maszyn wy àcznie na atestowanych przyczepach. Zanim rozpoczniesz transport maszyny lub wyjedziesz nià na drog, zapoznaj si z lokalnymi przepisami drogowymi i zastosuj si do nich. Aby zabezpieczyç maszyn na przyczepie, nale y u yç dwa zatwierdzone pasy mocujàce oraz cztery podk adki blokujàce pod ko a. W àcz hamulec parkingowy i przesuƒ pas mocuj po przednim i tylnym zamocowaniu. Transport i przechowywanie kabiny OSTRZE ENIE Z kabinà nale y obchodziç si bardzo ostro nie Kabina jest ci ka i mo e spowodowaç powa ne obra enia w wyniku zmia d enia. Zachowaç ostro noêç podczas zamontowywania i wymontowywania kabiny. Przechowywaç kabin w bezpiecznym miejscu, chronionym przed dost pem osób nieupowa nionych. Upewniç si, e kabina jest dobrze ustawiona i nie przewróci si. Przechowuj urzàdzenie w miejscu niedost pnym dla dzieci i osób niepowo anych. Zabezpieczyç kabin podporami, aby uniknàç jej uszkodzenia. Zabezpieczyç maszyn przez napr enie pasów mocujàcych w kierunku do ty u oraz do przodu przyczepy. UmieÊciç podk adki blokujàce z przodu oraz z ty u kó tylnich. Polish 5

26 DZIA ANIE Transport przy wy àczonym silniku Aby przemieêciç kosiark z wy àczonym silnikiem, trzeba zmniejszyç ciênienie hydrauliczne. CiÊnienie hydrauliczne otwiera si i zamyka zaworembypasowym. Zawory bypasowe JeÊli spróbujesz prowadziç urzàdzenie bez ciênienia hydraulicznego, nie poruszy si. Kiedy zawór jest otwarty, traci si sterownoêç danej osi. Modele P 50D oraz P 55D majà po dwa zawory, jeden sterujàcy przednià osià i jeden dla osi tylnej. Zawór bypasowy-tylniej osi CiÊnienie hydrauliczne obni a si odkr cajàc muterk () / 4-/ obrotu odwrotnie do ruchu wskazówek zegara, a póêniej zaworem bypasowym () obroty. CiÊnienie hydrauliczne zamyka si zakr cajàc zawór. Zakr ç dok adnie nakr tk zaworu () zanim mocno dokr cisz muterk (). Zawór bypasowy-przedniej osi Przechowywanie w sezonie zimowym Po zakoƒczeniu sezonu lub w przypadku gdy kosiarka nie b dzie u ywana przez ponad miesiàc nale y przygotowaç jà do przechowania. Aby dowiedzieç si wi cej na temat transportu i przechowywania paliwa, patrz rozdzia Obchodzenie si z paliwem". Przed odstawieniem kosiarki samobie nej na przechowanie wykonaj nast pujàce czynnoêci: OczyÊç dok adnie kosiark samobie nà, szczególnie pod przystawkà tnàcà. Dokonaj poprawek lakieru w miejscach, gdzie zosta on uszkodzony, aby nie dopuêciç do rdzewienia. Kontroluj maszyn pod kàtem zniszczenia i uszkodzeƒ i dokr caj obluzowane Êruby i nakr tki. Wymieƒ olej w silniku, nie wyrzucaj zu ytego oleju. Nape nij bak paliwa. Nasmaruj wszystkie smarowniczki, przeguby i osie. Wyjmij akumulator. OczyÊç go, na aduj i odstaw w ch odne miejsce na przechowanie. Przechowuj kosiark samobie nà w stanie czystym i suchym. Os ona W celu zabezpieczenia posiadanej maszyny na czas przechowania lub transportu dost pna jest do nabycia plandeka. Skontaktuj si z punktem sprzeda y i poproê o zademonstrowanie. CiÊnienie hydrauliczne obni a si odkr cajàc muterk () / 4-/ obrotu odwrotnie do ruchu wskazówek zegara, a póêniej zaworem bypasowym () obroty. CiÊnienie hydrauliczne zamyka si zakr cajàc zawór. Zakr ç dok adnie nakr tk zaworu () zanim mocno dokr cisz muterk (). 6 Polish

27 URUCHAMIANIE I WY ÑCZANIE Przed uruchomieniem Przed uruchomieniem kosiarki zapoznaj si z przepisami bezpieczeƒstwa, z rozmieszczeniem zespo ów sterujàcych oraz z opisem czynnoêci poprzedzajàcych uruchomienie silnika. 3 Zatrzymaj nap d ostrzy poprzez wciêni cie elementu sterujàcego nap du jednostki tnàcej. Przed uruchomieniem kosiarki wykonaj obs ug codziennà zgodnie z Planem obs ugi technicznej. WA NE Filtr powietrza w pokrywie silnika nie mo e byç zas oni ty np. ubraniem, liêçmi, trawà czy brudami. Ch odzenia silnika jest wówczas gorsze. Istnieje ryzyko powa nego uszkodzenia silnika. Silnik nie da si uruchomiç, jeêli peda hamulca nie b dzie wciêni ty oraz jeêli od àczony zostanie nap d zespo u tnàcego. 4 Przesuƒ dêwigni gazu na pó gaz. OSTRZE ENIE Nie przeprowadzaj modyfikacji urzàdzeƒ zabezpieczajàcych maszyny i regularnie sprawdzaj ich poprawne dzia anie. 5 Przekr ç kluczyk zap onu do momentu zapalenia si kontrolki i trzymaj, a kontrolka na desce rozdzielczej zgaênie. Zlokalizuj i zaznacz kamienie i inne przeszkody nie dajàce si usunàç, aby na nie nie najechaç. Nale y unikaç koszenia mokrej trawy. Efekty koszenia b dà wówczas gorsze. Rozpocznij od du ej wysokoêci koszenia, a nast pnie zmniejszaj jà a do osiàgni cia àdanego rezultatu. Najlepszà wydajnoêç koszenia uzyskuje si przy najwy szej dozwolonej pr dkoêci silnika - patrz dane techniczne (ostrza obracajà si szybko) i niskiej pr dkoêci poruszania kosiarki (operator porusza si powoli). Je eli trawa nie jest zbyt wysoka ani zbyt g sta, mo na zwi kszyç pr dkoêç jazdy lub zmniejszyç obroty silnika nie powodujàc gorszego rezultatu koszenia. Najlepszy efekt mo na osiàgnàç przez cz ste koszenie trawnika. Trawa jest wówczas równo skoszona, a Êcinki równo rozrzucone po powierzchni trawnika. Cz ste koszenie nie pociàga za sobà wi kszej iloêci roboczogodzin poêwi conych ogólnie na piel gnacj trawnika, gdy mo na wówczas kosiç z wi kszà pr dkoêcià jazdy, nie powodujàc jednoczeênie gorszego rezultatu koszenia. Cz ste koszenie jest szczególnie wa ne w przypadku stosowania zespo u koszàcego BioClip. Po zakoƒczeniu u ytkowania nale y za ka dym razem sp ukaç kosiark samobie nà od spodu wodà. Zespó koszàcy nale y ustawiç w po o eniu serwisowym. W àcz silnik Dopilnuj, eby-zawory by y zakr cone. W àcz hamulec postojowy. 6 Przekr ç kluczyk startowy w po o enie start. 7 W chwili uruchomienia silnika nale y puêciç kluczyk startowy, aby powróci w po o enie neutralne. 8 Za pomocà regulatora przepustnicy ustaw àdane obroty silnika. Zanim silnik zostanie obcià ony, pozostaw go na Êrednich obrotach (gaz do po owy) przez 3 5 min. WA NE Rozrusznik nie powinien pracowaç za ka dym razem d u ej ni ok. 5 sekund. Je eli silnik nie zostanie uruchomiony w tym czasie, nale y odczekaç ok. 5 sekund przed dokonaniem ponownej próby uruchomienia silnika. OSTRZE ENIE Nie wolno uruchamiaç silnika w pomieszczeniach zamkni tych, o z ej wentylacji. Spaliny zawierajà trujàcy tlenek w gla. Polish 7

28 URUCHAMIANIE I WY ÑCZANIE Uruchamianie silnika na zimno JeÊli silnik nie startuje z powodu zimna, powtórz zapalenie kontrolki i spróbuj ponownie. Nie wolno u ywaç gazu do rozruchu ani eteru. Wi cej informacji na ten temat mo na znaleêç w cz Êci Przygotowywanie paliwa i obchodzenie si z paliwem". Po owa ch odnicy mo e zostaç zablokowana w celu zwi kszenia temperatury roboczej silnika przy niskich temperaturach zewn trznych (poni ej 0 C). Sposób pod àczania kabli rozruchowych WA NE Przy temperaturach poni ej 0 C urzàdzenie musi si grzaç przez oko o 0 minut, aby rozgrza si olej hydrauliczny i przek adnia. W przeciwnym przypadku zachodzi ryzyko uszkodzenia przek adni i skrócenia jej ywotnoêci. 3 Przy temperaturach zewn trznych poni ej 0 C maszyna musi zostaç rozgrzana przez co najmniej 0 minut, aby olej hydrauliczny i skrzynia biegów nagrza y si. W przeciwnym razie istnieje ryzyko skrócenia okresu u ytkowania skrzyni biegów oraz wystàpienia awarii uk adu hydraulicznego. Uruchamianie silnika przy s abym akumulatorze OSTRZE ENIE Akumulatory kwasowe o owiowe wytwarzajà gazy wybuchowe. W pobli u akumulatora nie wolno paliç, ani dopuszczaç do wyst powania iskrzenia lub otwartego p omienia. NoÊ zawsze okulary ochronne, gdy znajdujesz si w pobli u akumulatora. Gdy akumulator jest zbyt s aby, by uruchomiç silnik, nale y go na adowaç. W celu uruchomienia awaryjnego z innego akumulatora, za pomocà kabli rozruchowych, nale y post powaç w nast pujàcy sposób: WA NE Twoja kosiarka posiada instalacj elektrycznà V z minusem na masie. Drugi pojazd musi tak e mieç instalacj elektrycznà V z minusem na masie. Nie wykorzystuj akumulatora kosiarki do uruchamiania innych pojazdów. OSTRZE ENIE Nigdy nie nale y pod àczaç ujemnego z àcza w pe ni na adowanego akumulatora do ujemnego z àcza akumulatora roz adowanego ani pod àczaç go w jego pobli u. Mo e ulatniaç si wodór, co stwarza ryzyko eksplozji. Pod àcz koƒce kabla czerwonego do DODATNICH (+) zacisków ka dego z akumulatorów uwa ajàc przy tym, by nie spowodowaç spi cia przez dotkni cie koƒcówkà kabla do podwozia. Pod àcz jeden z koƒców kabla czarnego do UJEMNEGO (-) zacisku tego akumulatora, który jest na adowany. 3 Drugi koniec kabla czarnego pod àcz w dobrym miejscu do MASY NA PODWOZIU, z dala od zbiornika paliwa i akumulatora. Od àcz kable w odwrotnej kolejnoêci. Kabel CZARNY od àcz najpierw od podwozia, a nast pnie od tego akumulatora, który jest na adowany. Na koƒcu od àcz kabel CZERWONY od obu akumulatorów. WA NE Nigdy nie u ywaj przyspieszaczy adowania/urzàdzeƒ rozruchowych. U ywaj tylko konwencjonalnych adowarek akumulatora. Zawsze od àczaj adowark, zanim uruchomisz silnik. Nie wolno u ywaç tak zwanych przyspieszaczy adowania/urzàdzeƒ rozruchowych. Cz sto powodujà one wzrost napi cia (zamiast przep ywu pràdu) w celu wytworzenia mocy wymaganej do uruchomienia silnika. Taki wzrost napi cia powoduje uszkodzenie uk adu elektrycznego. 8 Polish

29 URUCHAMIANIE I WY ÑCZANIE Hamowanie 5 Przekr ç kluczyk zap onu to pozycji OFF. OSTRZE ENIE Nigdy nie u ywaj peda u jazdy do ty u bez zamontowanego zespo u tnàcego. Grozi to przewróceniem si maszyny. Zwolniç peda y nap du. Maszyna zwolni i zostanie zatrzymana przez uk ad nap dowy. Nie u ywaç hamulca postojowego jako hamulca podczas jazdy. Szybsze hamowanie mo liwe jest po naciêni ciu peda u nap du dla kierunku przeciwnego. Wy àcz silnik Nale y zawsze parkowaç maszyn na równym pod o u, a silnik pozostawiaç WY ÑCZONY. Przed wy àczeniem dobrze jest pozostawiç silnik na minut na wolnych obrotach, aby osiàgnà normalnà temperatur pracy. Zatrzymaj nap d ostrzy poprzez wciêni cie elementu sterujàcego nap du jednostki tnàcej. W àcz hamulec parkingowy przesuwajàc uchwyt w przód. 3 UnieÊç urzàdzenie tnàce za pomocà dêwigni hydraulicznej. 4 Przesuƒ regulator przepustnicy w po o enie MIN. Polish 9

30 Plan obs ugi technicznej KONSERWACJA I SERWIS OSTRZE ENIE Nie wolno podejmowaç adnych czynnoêci naprawczych lub serwisowych przy silniku bàdê agregacie tnàcym przed: Wy àczeniem silnika. Zaciàgni ciem hamulca postojowego. Wyj ciem kluczyka ze stacyjki. Poni ej podana zosta a lista czynnoêci obs ugowych, które nale y wykonywaç przy kosiarce samobie nej. W celu przeprowadzenia obs ugi technicznej w zakresie przekraczajàcym czynnoêci opisane w niniejszej instrukcji obs ugi nale y zwróciç si do autoryzowanego warsztatu serwisowego. Konserwacja Sprawdê system bezpieczeƒstwa X Sprawdê, czy nie ma wycieków paliwa lub oleju. O Sprawdê poziom oleju w silniku X X Sprawdê poziom p ynu ch odzàcego i ochrony przeciwmrozowej. X X Kontrola poziomu oleju w przek adni X X Sprawdê i oczyêç wentylator zimnego powietrza, oczyêç ch odnic. X X Czyszczenie X WyczyÊciç i nasmarowaç wypusty piasty ko a. O Uruchom silnik, w àcz no e, ws uchaj si w nietypowe odg osy pracy O Sprawdê Êruby i nakr tki O OczyÊç od spodu urzàdzenie koszàce X Przesmaruj link dêwigni gazu. X Smaruj wa ki no a X Kontrola filtru powietrza. X Sprawdê ciênienie powietrza w oponach. X Smaruj wg schematu smarowania, zob. rozdzia "SMAROWANIE" X X OczyÊç dok adnie powierzchni wokó silnika X OczyÊç dok adnie powierzchni wokó przek adni X OczyÊç filtr powietrza i opró nij zbiornik filtra. X Kontrola no y X Wymieƒ filtr paliwa X Wymieƒ olej silnikowy i filtr oleju ). X Sprawdziç synchronizacj pomi dzy przednim i tylnim ko em. O Wymieniç olej hydrauliczny 4) oraz filtr hydrauliczny 3,4). O Sprawdê poziom oleju w przek adni kàtowej i w razie potrzeby uzupe nij. X Sprawdê napi cie i stan pasków (generatora, PTO, zespo u tnàcego). X Sprawdê stan akumulatora, w razie potrzeby oczyêç. X Sprawdê nakr tki w ko ach. O Sprawdê hamulec postojowy X Wymieƒ filtr powietrza ). X Wymieƒ paski (PTO i zespo y tnàcego). X Wymieƒ olej w przek adni kàtowej. X Wymiana pasków pompy- i generatora. X Wymieƒ p yn ch odzàcy (50% glikol). X Obs uga w autoryzowanym serwisie. O ) Pierwsza wymiana po 5 godz. pracy. W przypadku jazdy z du ym obcià eniem lub w wysokiej temperaturze otoczenia sprawdê po ka dych 50 godz. ) Czyszczenie i wymiana powinny odbywaç si cz Êciej w przypadku eksploatacji w warunkach du ego zapylenia. 3) Pierwsza wymiana po 5 godz. pracy. 4) Do wykonania w autoryzowanym punkcie obs ugi technicznej. X = Opis w niniejszej instrukcji obs ugi O = Brak opisu w niniejszej instrukcji obs ugi Obs uga codzienna Przed uruchomi eniem Cz stotliwoêç czynnoêci obs ugowych w godzinach Po skoƒczone j pracy. WA NE Podczas pracy maszyny przewody znajdujà si pod dzia aniem wysokiego ciênienia. Nie pod àczaj ani nie roz àczaj przewodów podczas pracy uk adu hydraulicznego. Mo e to doprowadziç do ci kich obra eƒ. 30 Polish

31 KONSERWACJA I SERWIS Uwagi ogólne Obs uga techniczna Najodpowiedniejszym okresem do przeprowadzania obs ugi technicznej lub przeglàdu maszyny jest ta cz Êç sezonu, w której nie korzysta si z niej cz sto. Nale y wówczas przygotowaç jà tak, by dzia a a sprawnie, gdy b dzie cz sto wykorzystywana w pe ni sezonu. Zamawiajàc cz Êci zamienne, nale y podaç rok zakupu kosiarki samobie nej oraz model, typ i numer seryjny. Nale y stosowaç wy àcznie oryginalne cz Êci zamienne. Coroczna kontrola i serwis kosiarki jezdnej przez autoryzowanego serwisanta to dobry sposób na zapewnienie jej maksymalnej efektywnoêci w nadchodzàcym sezonie ogrodniczym. Czyszczenie pakiety komórkowego ch odnicy. OczyÊç ch odnic spr onym powietrzem. Wykorzystaj spr one powietrze z komory silnika i przedmuchaj na wylot pakiet z dwóch stron. UnieÊ mask silnika. W razie potrzeby usuƒ ca à pokryw silnika. Wi cej informacji na ten temat mo na znaleêç w cz Êci Zdejmowanie pokrywy z kosiarek typu ride-on (riderów)." Czyszczenie CzyÊç maszyn bezpoêrednio po zakoƒczeniu jej u ytkowania. O wiele atwiej jest sp ukaç Êcinki trawy, gdy jeszcze nie wysch y i nie przylgn y na dobre. Czyszczenie filtra powietrza Przyczynà spadku mocy lub nierównej pracy silnika mo e byç zapchany filtr powietrza. Przy jeêdzie z brudnym filtrem powietrza, silnik mo e mieç niedobór powietrza, co przekracza normy ekologiczne i obni a wydajnoêç. Opró nianie zbiornika filtra. ÂciÊnij tak, eby gumowe kieszonki otworzy y si, a zanieczyszczenia wyp yn y. Zabrudzenia olejowe mo na rozpuêciç za pomocà zimnego Êrodka odt uszczajàcego. Rozpyl cienkà warstw Êrodka. Sp ucz wodà pod normalnym ciênieniem. Nie kieruj strumienia w stron elementów elektrycznych i o ysk. Nie polewaj wodà rozgrzanych powierzchni, np. silnika i uk adu wydechowego. Po czyszczeniu zaleca si uruchomiç silnik i przejechaç si kawa ek kosiarkà, by wyparowa a woda. W razie potrzeby nasmaruj maszyn po oczyszczeniu. Dobrze jest nasmarowaç dodatkowo o yska, je eli zosta y popryskane Êrodkiem odt uszczajàcym lub strumieniem wody. Czyszczenie pokrywy filtra Poluêniç dwa zaciski mocujàce os on filtra i wyjàç go. WA NE Nie p ucz wodà pod wysokim ciênieniem i nie stosuj mycia parowego. Zachodzi wówczas du e ryzyko dostania si wody do o ysk i z àczy elektrycznych. Mo e to doprowadziç do korozji, a w dalszej konsekwencji do zak óceƒ w dzia aniu kosiarki. Na ogó szkody te mogà byç wi ksze w razie dodawania Êrodków czyszczàcych. Kontrola wlotu powietrza uk adu ch odzàcego silnika Sprawdê, czy krata ch odnicy nie jest zatkana liêçmi, trawà i brudem. OczyÊç wewn trznej strony pokrywy. Mo na umyç w wodzie-z myd em i wysuszyç spr onym powietrzem, kiedy pokrywa jest zdj ta. Za o yç pokryw filtra powietrza, upewniajàc si, e apacz czàstek sta ych skierowany jest w dó. Polish 3

32 KONSERWACJA I SERWIS Czyszczenie silnika i t umika Silnik i t umik nale y czyêciç, usuwajàc z nich przylgni tà traw i zanieczyszczenia. Âcinki z koszenia zanurzone w paliwie albo w oleju w silniku oznaczajà zwi kszone ryzyko zapalenia i os abia ch odzenie. P ytka uszczelniajàca Zanim przystàpisz do czyszczenia, odczekaj, a silnik ostygnie. Zanieczyszczenia olejowe usuwaj przy u yciu Êrodka odt uszczajàcego, w innych przypadkach myj wy àcznie wodà przy u yciu szczotki. Âcinki trawy przyleg e do t umika i do powierzchni wokó niego szybko wysychajà, powodujàc niebezpieczeƒstwo po aru. Po ostygni ciu t umika nale y je sczyêciç szczotkà lub sp ukaç. Zdejmowanie os on kosiarki samobie nej Poluzuj Êruby i zdejmij p ytki uszczelniajàce. Os ona przek adni OSTRZE ENIE Przed uruchomieniem maszyny zawsze sprawdzaj, czy os ony sà prawid owo zamontowane. Maska silnika Poluzuj Êruby i podnieê pokryw przek adni. Korekta pasków pompy- i generatora. Poluzuj dolnà Êrub mocujàcà i górnà Êrub korygujàcà o kilka obrotów. Poluzuj gumowe paski mocujàce z boku pokrywy i podnieê jà. W razie potrzeby mo na odjàç pokryw, wykr cajàc Êruby. Pokrywa boczna Napnij paski wyciàgajàc generator z prowadnicy. Paski muszà ust powaç oko o cm pod kciukiem bez nadmiernego naciskania. Dokr ç porzàdnie Êruby korekcyjne. Poluzuj Êruby, które mocujà pokryw bocznà i zdemontuj jà. Wymiana pasków pompy- i generatora. Poluzuj dolnà Êrub mocujàcà i górnà Êrub korygujàcà o kilka obrotów. Otwór serwisowy Zdejmij stary pasek i za ó nowy. W pod odze jest otwór serwisowy. Poluzuj Êruby i podnieê klapk. Napnij paski wyciàgajàc generator z prowadnicy. Paski muszà ust powaç oko o cm pod kciukiem bez nadmiernego naciskania. 3 Polish

33 KONSERWACJA I SERWIS Regulacja hamulca postojowego Sprawdê, czy hamulec parkingowy jest prawid owo ustawiony, stawiajàc urzàdzenie na pochy oêci. W àcz i zablokuj hamulce postojowy. Je eli maszyna nie stoi nieruchomo, nale y wyregulowaç hamulec postojowy post pujàc w nast pujàcy sposób. Ustaw maszyn na p askim i równym pod o u. Sprawdê, czy nie jest w àczony hamulec postojowy. 3 Ustaw luz mi dzy koszulkà i Êrubà regulacyjnà tak, aby w momencie pociàgni cia za koszulk wynosi on mm. Dokonaj regulacji za pomocà nakr tek Êruby regulacyjnej. Wyjàç lamp, przytrzymujàc odgi tà w dó spr yn blokujàcà. W o yç nowà lamp. Z powrotem pod àczyç przewody i wk ad lampy. Âwiat a postojowe 4 Dokr ç nakr tki z umiarkowanà si à, aby nie uszkodziç Êruby regulacyjnej. 5 Po wyregulowaniu hamulec postojowy nale y ponownie sprawdziç. OSTRZE ENIE èle wyregulowany hamulec postojowy mo e byç przyczynà gorszej zdolnoêci hamowania. Wymiana arówek OdnoÊnie typu arówek patrz Dane techniczne. Âwiat a mijania, Êwiat a postojowe, kierunkowskazy Nale y odkr ciç 4 Êruby trzymajàce wk ad lampy. Od àczyç przewody od lampy. Wyjmij arówki z reflektora. W o yç nowà lamp. Z powrotem pod àczyç przewody i wk ad lampy. Kierunkowskazy Od àczyç przewody od lampy. Od àczyç lamp od wk adu lampy, obracajàc jà w lewo. Âwiat a mijania W o yç nowà lamp. Z powrotem pod àczyç przewody i wk ad lampy. Od àczyç przewody od lampy. Polish 33

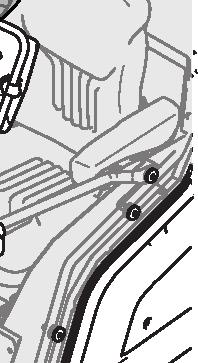

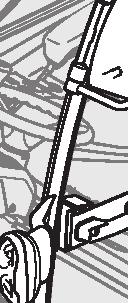

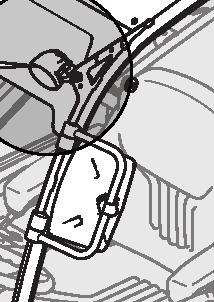

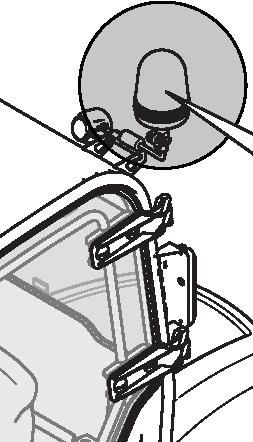

34 KONSERWACJA I SERWIS Âwiat a robocze przód Wyjàç ca e z àcze i wymieniç lamp. Obrotowe Êwiat o ostrzegawcze Od àczyç przewody od lampy. Od àczyç lamp od wk adu lampy, obracajàc jà w lewo. Wyjàç ca e z àcze i wymieniç lamp. Bezpiecznik g ówny Urzàdzenie ma bezpiecznik topikowy wysokiego napi cia, który umieszczony jest w pude ku przy styku plusowym akumulatora. Âwiat a robocze ty Bezpiecznik zasilacza skrzynki po àczeƒ elektrycznych znajduje si w przedniej cz Êci przedzia u akumulatora w komorze silnika. Pozosta e bezpieczniki znajdujà si w skrzynce z àczy elektrycznych za prawà pokrywa bocznà. Przepalony bezpiecznik mo na rozpoznaç po przepalonym drucie. W celu wymiany wyjmij bezpiecznik z obsady. Bezpiecznik s u y do zabezpieczania instalacji elektrycznej. Podczas wymiany nie wolno u ywaç adnego innego typu bezpieczników. Je eli bezpiecznik ulega przepaleniu wkrótce po jego wymianie, oznacza to, e w instalacji elektrycznej jest zwarcie, które nale y usunàç, zanim maszyna zostanie ponownie uruchomiona. Wyjàç ca e z àcze i wymieniç lamp. Tylne Êwiat a Bezpieczniki kabina Bezpieczniki kabiny sà umieszczone z przodu przedzia u akumulatora w komorze silnika. 34 Polish

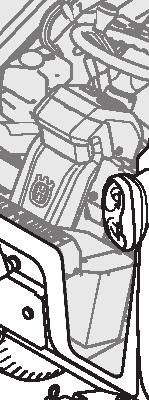

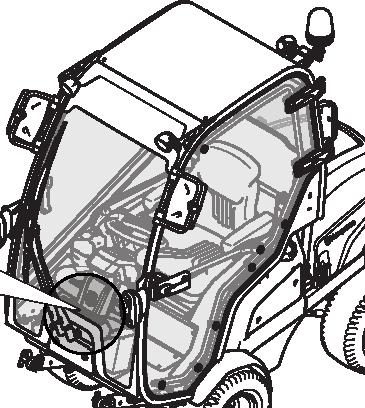

35 KONSERWACJA I SERWIS Otwórz mask silnika. Wi cej informacji na ten temat mo na znaleêç w cz Êci Zdejmowanie pokrywy z kosiarek typu rideon (riderów)." Przepalony bezpiecznik mo na rozpoznaç po przepalonym drucie. W celu wymiany wyjmij bezpiecznik z obsady. Podczas wymiany nie wolno u ywaç adnego innego typu bezpieczników. Bezpieczniki zestawu do ruchu po drogach publicznych sà umieszczone pod pokrywà obudowy serwomechanizmu. Po o enie serwisowe zespo u koszàcego Ustawienie urzàdzenia koszàcego w po o eniu serwisowym zapewnia lepszy dost p podczas czyszczenia, naprawy i wykonywania obs ugi technicznej. W po o eniu tym zespó koszàcy ustawiony jest pionowo i zablokowany. Ustawianie w po o eniu serwisowym Ustaw maszyn na p askim i równym pod o u. W àcz hamulec postojowy. UnieÊ zespó tnàcy do po owy. 3 Wy àcz silnik. Sygna dêwi kowy - 5 A Âwiat a postojowe - 5 A Aby uzyskaç lepszy dost p do obudowy serwomechanizmu, nale y odkr ciç dystrybutor powietrza. Dystrybutor powietrza znajduje si wewnàtrz kabiny u do u szyby. Odkr ciç 4 Êruby i wyjàç dystrybutor powietrza. OSTRZE ENIE Nigdy nie zostawiaj wa u kardana w urzàdzeniu z jednym wolnym koƒcem. JeÊli w àczy si silnik, mo e spowodowaç uszkodzenie. 4 Zdejmij ucha do podnoszenia z zespo u tnàcego. Odkr ciç Êruby przytrzymujàce pokryw obudowy serwomechanizmu. 5 OpuÊç zespó tnàcy do najni szego po o enia. Zespó tnàcy zwisa teraz swobodnie z ty u. Przepalony bezpiecznik mo na rozpoznaç po przepalonym drucie. W celu wymiany wyjmij bezpiecznik z obsady. Podczas wymiany nie wolno u ywaç adnego innego typu bezpieczników. 6 Usuƒ ca kowicie wa kardana. Zdejmij aƒcuchy blokujàce. 7 Od àcz przewody hydrauliczne od szybkoz àczy maszyny. (Combi 3 X, Combi 55 X) 8 Odczep podpor serwisowà od zespo u tnàcego. Bezpieczniki w dachu kabiny Wycieraczka - 0 A Wentylator - 0 A 3 Âwiat a robocze ty - 0 A 4 Âwiat a mijania - 0 A 5 Âwiat a robocze przód - 0 A JeÊli podpora serwisowa jest odczepiana po raz pierwszy, odczep od niej pasek zabezpieczajàcy i umieêç go w schowku pod siedzeniem. Polish 35

36 KONSERWACJA I SERWIS 9 Za ó podpor serwisowà na zaczep pod p ytà bazowà. Zaczep zosta oznaczony kolorem czerwonym. Przywracanie do po o enia poprzedniego Zdejmij pas bezpieczeƒstwa i w ó go do schowka. 0 Dopasowaç drugi koniec podpórki do rurki poprzecznej na zespole tnàcym. Wyjàç sworzeƒ i przesunàç podpórk nad rurkà poprzecznà do pozycji zaznaczonej kolorem czerwonym. OpuÊç zespó tnàcy do najni szego po o enia. Zwolniç sworzeƒ, tak aby zablokowa si na rurce poprzecznej. 3 Zdejmij podpor serwisowà i umieêç jà na zespole tnàcym. Uruchom silnik i unieê zespó tnàcy do pozycji serwisowej. 4 Zamontuj uniwersalny wa ek nap dowy na zespole tnàcym. Przymocuj przedni aƒcuch blokujàcy do pokrywy Êruby uniwersalnej wokó rury poprzecznej. 5 W àcz silnik. UnieÊ zespó tnàcy do po owy. 6 Za ó ucha do podnoszenia, które sà przymocowane do ramion podnoênika. Wyciàgnij zapadk i wciênij ucho do podnoszenia. Na ka dym ramieniu podnoênika jest jedno ucho. 3 Zabezpiecz zespó tnàcy pasem bezpieczeƒstwa, który znajduje si w schowku pod siedzeniem. 7 OpuÊciç urzàdzenie tnàce. Ustawienie wysokoêci koszenia i kàta nachylenia. W trakcie monta u zespo u tnàcego istnieje koniecznoêç ustawienia wysokoêci koszenia i kàta nachylenia Ustawienie musi przebiegaç w opisanym porzàdku. Pozycja wyjêciowa: Sprawdê ciênienie powietrza w oponach. CiÊnienie w oponach musi wynosiç,5 bar / 50 kpa / PSI dla wszystkich kó. Ustaw maszyn na p askim i równym pod o u. 3 Zespó tnàcy nale y ca kowicie opuêciç na równà powierzchni. 36 Polish

37 KONSERWACJA I SERWIS WysokoÊç koszenia - Combi 3, Combi 55 OSTRZE ENIE Nie pozwól osobom nieupowa nionym przebywaç w pobli u. JesteÊ odpowiedzialny za to, aby w rejonie pracy nie pojawi y si zwierz ta ani osoby postronne. Kat nachylenia - Combi 3, Combi 55 Ustaw maszyn na p askim i równym pod o u. Sprawdê ciênienie powietrza w oponach. CiÊnienie w oponach musi wynosiç,5 bar / 50 kpa / PSI dla wszystkich kó. Zmierz odleg oêç od pod o a do kraw dzi zespo u koszàcego, z przodu i z ty u os ony. Ustaw maszyn na p askim i równym pod o u. W àcz hamulec postojowy. UnieÊ zespó tnàcy do po owy. 3 Wy àcz silnik. Aby ustawiç wysokoêç koszenia, poluzuj uchwyt i wybierz odpowiednià wysokoêç. Wskazanie wysokoêci koszenia ( 7) mo na odczytaç na p ycie regulacyjnej. Uchwyt mo na umieszczaç w ró nych otworach, zale nie od wysokoêci koszenia. Ustaw t sama wysokoêç we wszystkich trzech punktach ustawieƒ. 4 Dokr ç pokr t o ustawienia wysokoêci strzy enia r cznie. 5 Wyreguluj element sterujàcy zespo u tnàcego. Wyjmij ko ek blokujàcy i ustaw element sterujàcy w odpowiednim po o eniu. Ustaw t sama wysokoêç we wszystkich trzech punktach ustawieƒ. Tylna kraw dê zespo u tnàcego powinien znajdowaç si o 6-9mm -wy ej ni jego przednia kraw dê. W razie potrzeby poluzuj przeciwnakr tk i przekr ç klamr regulacyjnà. Przed u prz s o, aby podnieêç tylnà kraw dê zespo u tnàcego. Istnieje siedem ró nych ustawieƒ wysokoêci. Dokr ç nakr tk blokujàcà do po àczenia kulowego. Przybli ona wysokoêç koszenia (mm/ Cz stotliwoêç cale) 30 /,8 40 /, /, /, /, / 3,66 7 / 4,4 Polish 37

38 KONSERWACJA I SERWIS WysokoÊç koszenia - Combi 3 X, Combi 55 X OSTRZE ENIE Nie pozwól osobom nieupowa nionym przebywaç w pobli u. JesteÊ odpowiedzialny za to, aby w rejonie pracy nie pojawi y si zwierz ta ani osoby postronne. Kat nachylenia - Combi 3 X, Combi 55 X Ustaw maszyn na p askim i równym pod o u. Sprawdê ciênienie powietrza w oponach. CiÊnienie w oponach musi wynosiç,5 bar / 50 kpa / PSI dla wszystkich kó. Zmierz odleg oêç od przedniej i tylnej kraw dzi po obu stronach zespo u do pod o a. Ustaw maszyn na p askim i równym pod o u. W àcz hamulec postojowy. Ustaw zespó koszàcy na najni szà wysokoêç koszenia i opuêç go. 3 Wyregulowaç wysokoêç koszenia, przesuwajàc dêwigni do przodu lub do ty u. Regulacja wysokoêci jest zmienna. 4 Wybrana wysokoêç koszenia jest wskazywana na zespole tnàcym. Tylna kraw dê zespo u tnàcego powinien znajdowaç si o 6-9mm -wy ej ni jego przednia kraw dê. W razie potrzeby poluzuj nakr tk blokujàcà i przekr ç Êrub regulacyjnà po obu stronach zespo u tnàcego. Wyd u rozpórk, aby podnieêç przednià kraw dê zespo u tnàcego. Dokr ç nakr tk blokujàcà do po àczenia kulowego. Wymiana pasków zespo u koszàcego Funkcje podnoszenia i opuszczania za pomocà drà ka regulacji zale à od przy àczenia przewodów hydraulicznych w szybkoz àczach maszyny. Sprawdê dzia anie drà ka regulacji przez wciêni cie przycisku na drà ku i przesuni cie go do ty u i do przodu. Zmieniaj funkcje podnoszenia i opuszczania przez zmian po o enia przewodów hydraulicznych. OSTRZE ENIE Chroƒ r ce r kawicami. Ryzyko zakleszczenia podczas wykonywania czynnoêci przy pasku. W zespo ach koszàcych z no ami wyposa onymi w zabezpieczenie przed najechaniem na przeszkod no e nap dzane sà za pomocà jednego paska klinowego. W celu wymiany paska klinowego nale y wykonaç nast pujàce czynnoêci: Wykr ç Êruby mocujàce os ony paska i wyjmij je. 38 Polish

39 KONSERWACJA I SERWIS Skorzystaj z rozpórki serwisowej, aby zwolniç spr yn i napi cie pasa. Ostrze nale y montowaç tak, aby zakrzywione koƒce skierowane by y w stron pokrywy. 3 Zdejmij pasek z kó pasowych. 4 Za ó paski na tarcze. Schemat pasków jest na plakietce na zespole tnàcym pod pokrywà pasków. Dokr ç z momentem Nm (8,5-8,56 kpm/59-6 lbft). 8mm OSTRZE ENIE Podczas wykonywania czynnoêci przy no ach noê r kawice ochronne. 5 Zamontuj pokrywy. Kontrola no y W celu zapewnienia optymalnego rezultatu koszenia no e muszà byç ostre i nie uszkodzone. Sprawdê, czy Êruby mocujàce no y sà dokr cone. Âruby nale y dokr ciç z momentem 84 Nm. WA NE Wibracje maszyny mogà byç spowodowane przez co najmniej jeden niewywa ony nó, którego stan mo e byç wynikiem uszkodzenia lub z ego wywa enia po ostrzeniu. Po naostrzeniu no e nale y wywa yç. No e uszkodzone wskutek najechania na przeszkod nale y wymieniç. Wymiana no y WA NE Zawsze zachowuj ostro noêç i kieruj si zdrowym rozsàdkiem. Nie podejmuj si prac, je eli uwa asz, e przekraczajà one Twoje kwalifikacje. Je eli po przeczytaniu niniejszej instrukcji nadal nie masz pewnoêci co do sposobów post powania, nie kontynuuj pracy zanim nie zwrócisz si o porad do eksperta. Skontaktuj si z autoryzowanym punktem serwisowym. Nale y stosowaç wy àcznie oryginalne cz Êci zamienne. Wi cej informacji patrz sekcja Dane techniczne. Zdejmowanie wk adki BioClip W celu przekszta cenia zespo u koszàcego Combi z funkcjà BioClip w zespó koszàcy z wyrzutem tylnym nale y zdjàç wk adk BioClip, która zamocowana jest na trzech Êrubach pod spodem zespo u koszàcego. Ustaw zespó koszàcy w po o eniu serwisowym, patrz Ustawianie w po o eniu serwisowym. Wyjmij trzy Êruby mocujàce wk adk BioClip, a nast pnie zdejmij wk adk. Ustaw zespó koszàcy w po o eniu serwisowym, patrz Ustawianie w po o eniu serwisowym. Wyjmij ramy sprz tu. Zablokuj nó drewnianym klockiem. Poluzuj i wykr ç Êrub no a, a nast pnie zdejmij podk adk i nó. 3 Rada: Wkr ç w otwory trzy Êruby M8x5 mm nagwintowane na ca ej d ugoêci w celu zabezpieczenia gwintów w otworach. 4 Ustaw zespó koszàcy z powrotem w normalnym po o eniu. W ó wtyczk BioClip w odwrotnej kolejnoêci. Monta odbywa si w odwrotnej kolejnoêci. Polish 39

40 KONSERWACJA I SERWIS Ustawienie pasków przeniesienia nap du. 8 WciÊnij nowe paski przez szpar mi dzy pierêcieniem dystansowy i pompà hydraulicznà. Dokr ç Êrub (4)a otoczka osadzi si na uchwycie paska. Dokr ç muterk (3) i jednoczeênie trzymajàc Êrub (4). 9 Wprowadê ni szà cz Êç paska pomi dzy mostek o yska i mocowanie. Wymiana pasków przeniesienia nap du. OSTRZE ENIE Chroƒ r ce r kawicami. Ryzyko zakleszczenia podczas wykonywania czynnoêci przy pasku. 0 WciÊnij najpierw pasek na tarcz pompy, a potem na ni szà tarcz. Post puj tak samo z drugim paskiem. Zamontuj nak adk dystansowà (6) na mostek o yska i dokr ç mocno mostek w aêciwymi Êrubami (5). Moment obrotowy 47 Nm. Zawsze wymieniaj paski parami. Unikaj przypadkowego w àczenia, wyjmij kluczyk zap onu zanim rozpoczniesz regulacj albo przed konserwacjà. Z ó fotel kierowcy. 3 Zdejmij obudow ochronnà nad osià nap du pompy hydraulicznej. 4 Odkr ç Êruby () i po àczenie osi nap du z pompà hydraulicznà i zdejmij pierêcieƒ dystansowy () z po àczenia. OÊ nap du trzeba zablokowaç jakimê narz dziem, np. du ym kluczem -francuskim albo Êrubokr tem. 5 6 Zamontuj z powrotem pierêcieƒ dystansowy i przykr ç pomp hydraulicznà z osià nap du. Moment obrotowy dla Êrub () 47 Nm. 5 Poluzuj muterk (3) i ni szà Êrub (4) do uwolnienia z napinacza paska. 3 Zamontuj Êrub napinacza paska ze spr ynà i otoczkà. Dokr ç Êrub (4)a otoczka osadzi si na uchwycie paska. Dokr ç muterk (3) i jednoczeênie trzymajàc Êrub (4) Usuƒ tylne Êruby o yska (5) i zdejmij nak adk dystansowà (6). 7 Odetnij/odegnij stare paski. 4 Sprawdê napi cie paska po pierwszych 5 godzinach pracy po wymianie paska. 40 Polish

41 KONSERWACJA I SERWIS Wymiana p ynu ch odzàcego. Odkr ç zawór wlewu. W aêciwy poziom p ynu ch odzàcego jest wa ny dla w aêciwego funkcjonowania uk adu ch odzenia. Dlatego nale y regularnie sprawdzaç poziom p ynu ch odzàcego. P yn ch odzàcy musi byç widoczna po zdj ciu korka. Nape nij wy àcznie mieszankà wody i p ynu niezamarzajàcego wg poni szej tabeli. Powtarzajàca si utrata p ynu oznacza przede wszystkim wyciek. Wtedy uk ad ch odzàcy powinien sprawdziç fachowiec. Nie wystarczy jedynie uzupe niç p ynu. JeÊli silnik si gotuje, p ynu mo e ubyç. Otwórz zatyczk ch odnicy i zaczekaj, a ostygnie p yn ch odzàcy. Silnik musi ostygnàç przed uzupe nieniem p ynu. Uk adu ch odzàcego nie mo na nape niaç woda z solà, bo to powoduje korozj silnika. Wymieƒ p yn, jeêli zmieni kolor albo nieklarowny. Wtedy uk ad ch odzàcy trzeba dok adnie wyp ukaç. U ywaj p ynu niezamarzajàcego na bazie glikolu zgodnego z normà BS 6580:99 albo ASTMD albo AS (podane na opakowaniu). P yn niezamarzajàcy musi byç przeznaczony do silników z metali lekkich. Twój dostawca urzàdzeƒ Husquarna mo e dostarczyç tak e w aêciwego p ynu niezamarzajàcego. U ywaj p ynu niezamarzajàcego ca y rok nawet w klimacie, gdzie nie ma mrozu. P yn niezamarzajàcy zawiera sk adniki, które chronià uk ad ch odzenia silnika przed korozjà. P yn ch odzàcy i niezamarzajàcy nale y wymieniaç co najmniej co dwa lata. Glikol propylenowy (MPG) Woda Punkt zamarzania 60 % 40 % -47 C / -53 F 50 % 50 % -37 C / -35 F 40 % 60 % -5 C / -3 F WA NE Nigdy nie wlewaj zimnego p ynu do goràcego silnika. Wyst puje ryzyko znacznego uszkodzenia silnika. Sprawdê poziom p ynu ch odzàcego po kilku minutach pracy silnika od nalania p ynu. W uk adzie mog o byç powietrze, które si wypuszcza. Kontrola stanu t umika OSTRZE ENIE Podczas pracy maszyny t umik nagrzewa si i pozostaje goràcy nawet przez pewien czas po jej wy àczeniu. Nie dotykaj goràcego t umika Zadaniem t umika jest ograniczenie do minimum poziomu ha asu i odrzucanie spalin poza stref pracy operatora. Sprawdzaj regularnie, czy t umik jest nienaruszony i dobrze zamocowany. OSTRZE ENIE Nie wolno szybko otwieraç klapy przy rozgrzanym silniku, tylko najpierw trzeba obni yç ciênienie z klapà cz Êciowo otwartà. W przeciwnym razie istnieje ryzyko oparzenia. U ywaj r kawic i okularów ochronnych. OSTRZE ENIE P yn niezamarzajàcy i p yn ch odzàcy sà szkodliwe dla zdrowia. Przechowuj je w trakcie magazynowania w oznaczonym pojemniku w miejscu niedost pnym dla dzieci i zwierzàt. Kontrola ciênienia w oponach W celu zapewnienia najlepszego podparcia ciênienie powietrza we wszystkich oponach powinno wynosiç,5 bar / 50 kpa / PSI. Przy opró nianiu poluzuj dolny przewód ch odnicy. WA NE W przypadku ró nicy ciênienia w ko ach przednich wysokoêç koszenia nie b dzie równa. Polish 4

42 KONSERWACJA I SERWIS Sprawdê akumulator Urzàdzenie jest wyposa one w bezobs ugowy akumulator. Akumulator ma oczko serwisowe, które pokazuje ró ne kolory. Bia y na aduj akumulator Zielony ok. OSTRZE ENIE Akumulatory kwasowe o owiowe wytwarzajà gazy wybuchowe. W pobli u akumulatora nie wolno paliç, ani dopuszczaç do wyst powania iskrzenia lub otwartego p omienia. NoÊ zawsze okulary ochronne, gdy znajdujesz si w pobli u akumulatora. Czerwony wymieƒ akumulator OczyÊç akumulator i uchwyt wodà z myd em. Skasowane i wymienione akumulatory nale y traktowaç jako odpady szkodliwe. Wymiana filtra paliwa P50 D, P55 D ma dwa filtry paliwa. Filtr wst pnego oczyszczania i g ówny. Wymieƒ filtr paliwa co 00 godzin pracy (minimum raz w sezonie) albo cz Êciej jeêli jest zabrudzony. Filtr wst pnego oczyszczania jest pod komorà akumulatora, wymienia si go w nast pujàcy sposób. Wymiana filtra powietrza Przyczynà spadku mocy lub nierównej pracy silnika mo e byç zapchany filtr powietrza. Dlatego wa ne jest, aby filtr powietrza wymieniaç w regularnych odst pach czasu (co do d ugoêci okresów mi dzyserwisowych patrz "Konserwacja\Plan obs ugi technicznej"). Wymiana filtra odbywa si w nast pujàcy sposób: UnieÊ mask silnika. Poluêniç dwa zaciski mocujàce os on filtra i wyjàç go. WA NE OSTRZE ENIE Uk ad wydechowy jest goràcy. Odczekaj a ostygnie, zanim przystàpisz do wymiany filtra powietrza. Nigdy nie uruchamiaj silnika, gdy zdj ty jest filtr powietrza. èle odfiltrowane powietrze jest g ównym czynnikiem zu ycia silnika. Wymieniaj filtr powietrza wg schematu obs ugi albo cz Êciej jeêli jest du o kurzu. Filtrów nie nale y nasàczaç olejem. Nale y je zak adaç w stanie suchym. 3 Wyjàç wk ad filtra z obudowy. UnieÊ mask silnika. Poluzuj opaski zaciskowe przewodu 3 Przesuƒ zaciski przewodu gi tkiego, umieszczajàc je z dala od filtra. Pos u si szczypcami p askimi. 4 Od àcz oba koƒce przewodu gi tkiego od filtra. 5 W ó nowy filtr w koƒcówki przewodów gi tkich. 6 Nasuƒ zaciski z powrotem na filtr i zaciênij je. Filtr g ówny ma wk ad papierowy, który wymienia si w nast pujàcy sposób. 4 Wysusz wn trze komory filtra powietrza. W razie potrzeby mo na szmatk zwil yç benzyna lakowà albo paliwem. Nie wolno u ywaç spr onego powietrza ani wody. 5 WyczyÊciç filtr opukujàc go ostro nie o twardà powierzchni. Do czyszczenia filtra nie u ywaç spr onego powietrza. Wymieniç wk ad filtra powietrza, je eli jest ciàgle brudny. 6 W ó nowy wk ad do filtra z otworem do Êrodka w wciênij na miejsce. 7 Za o yç pokryw filtra powietrza, upewniajàc si, e apacz czàstek sta ych skierowany jest w dó. Otwórz mask silnika. Poluzuj pokryw filtra i wyjmij filtr papierowy. 4 Polish

43 KONSERWACJA I SERWIS Wymiana filtra na wlocie w uk adzie nawiewu Odkr ciç pokr t a. Kontrola poziomu oleju w silniku Sprawdê poziom oleju w silniku, gdy kosiarka stoi poziomo z wy àczonym silnikiem. UnieÊ mask silnika. Odkr ç pr towy wskaênik poziomu oleju, wyjmij go i wytrzyj. W ó z powrotem pr towy wskaênik poziomu oleju nie wkr cajàc go. Nast pnie wyjmij wskaênik ponownie i odczytaj poziom oleju. Poziom oleju powinien znajdowaç si mi dzy oznaczeniami znajdujàcymi si na pr towym wskaêniku poziomu oleju. Je eli poziom oleju znajduje si blisko oznaczenia "ADD" (DOLEJ), nalej oleju, tak by jego poziom si ga do oznaczenia "FULL" (PE NO) na pr towym wskaêniku poziomu oleju. Wyciàgnàç uchwyt filtra. 3 Wyjàç filtr z uchwytu filtra i ostro nie oczyêciç szczotkà z brudu. W razie potrzeby wymieniç filtr. Kàt nachylenia zespo u tnàcego. Korek wlewu jest na pokrywie zaworu. Sprawdzanie poziomu oleju Poziom oleju sprawdzaj, gdy zespó tnàcy jest ca kowicie opuszczony. Wsuƒ czysty pr t metalowy (ok. Ø3 mm) przez korek wlewu. Wsuwaj pr t, a dotknie dna obudowy przek adni (ok. 90 mm). Zanim uruchomisz silnik, dokr ç dok adnie pr towy wskaênik poziomu oleju. Uruchom silnik i pozwól mu pracowaç przez ok. 30 sekund na obrotach biegu ja owego. Wy àcz silnik. Odczekaj 30 sekund, a nast pnie sprawdê poziom oleju. W razie potrzeby dolej oleju, tak by jego poziom si ga do oznaczenia FULL (PE NO) na pr towym wskaêniku poziomu oleju. Zaleca si stosowanie oleju nast pujàcej klasy: Wyjmij pr t metalowy i odczytaj poziom oleju. Oznaczenie poziomu oleju powinno si gaç wysokoêci 8 mm od koƒca pr ta. W razie potrzeby dolej oleju przek adniowego SAE 80W/90. Klasa Serwisowa API: CH4 lub ACEA E5 albo wy sza. Dobierz olej pod wzgl dem lepkoêci bioràc pod uwag zakresy temperatur podane na rysunku: UWAGA Zbyt wysoki poziom oleju stwarza ryzyko wystàpienia wycieku. Wymiana oleju Opró nij przek adni z batà sto kowà przez korek wlewu za pomocà pompy wyposa onej w plastikowà rur z rozszerzeniem na dole obudowy. Alternatywnie: Od àcz zespó tnàcy i plastikowe pokrywy. Postaw zespó na górnej kraw dzi i opró nij przek adni kàtowà przez z àczk. Dolej 80 ml p ynu przek adniowego SAE 80W/90 do przek adni z batej sto kowej. 0W 5W 0 0W C F Nie mieszaj ró nych typów oleju. 0 5W 40 0W Polish 43
