Instrukcja obs ugi P524. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obs ugi P524. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji."

Transkrypt

1 Instrukcja obs ugi P524 Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Polish

2 SPIS TREÂCI Spis treêci SPIS TREÂCI Spis treêci... 2 Obs uga techniczna Obs uga techniczna poprzedzajàca dostaw... 3 Po pierwszych 25 godz WST P Szanowny Kliencie... 4 Jazda maszynà po drogach publicznych oraz jej transport. 4 Holowanie... 4 Zastosowanie... 4 yczymy mi ego u ytkowania... 4 ZNACZENIE SYMBOLI Symbole... 5 WyjaÊnienie poziomów ostrze eƒ... 6 OPIS URZÑDZENIA Rozmieszczenie urzàdzeƒ sterujàcych... 7 ZASADY BEZPIECZE STWA Zasady bezpieczeƒstwa... 8 Jazda na zboczach... 9 Dzieci Konserwacja Transport OPIS Prezentacja Dêwignia gazu Dêwignia ssania Regulator pr dkoêci Licznik godzinowy Hamulec postojowy Zespó koszàcy Dêwignia unoszenia hydraulicznego osprz tu Dêwignia regulacji wysokoêci koszenia Krzese ko Tankowanie OÊwietlenie i gniazdko elektryczne Zawory bypasowe START SILNIKA Przed uruchomieniem W àcz silnik Uruchamianie silnika przy s abym akumulatorze JAZDA Jazda kosiarkà Hamowanie Wy àcz silnik KONSERWACJA Plan obs ugi technicznej Czyszczenie Zdejmowanie os on kosiarki samobie nej Regulacja hamulca postojowego Sprawdzanie ci gna przepustnicy Sprawdzanie ci gna ssania Wymiana filtra paliwa Kontrola filtra powietrza pompy paliwa Wymiana filtra powietrza Uk ad zap onowy Czyszczenie silnika i t umika Kontrola systemu bezpieczeƒstwa Wymiana arówek Bezpiecznik g ówny Kontrola ciênienia w oponach Kontrola wlotu powietrza uk adu ch odzàcego silnika Wymiana paska zespo u tnàcego Monta zespo u tnàcego Demonta zespo u koszàcego Po o enie serwisowe zespo u koszàcego Kontrola i regulacja nacisku zespo u koszàcego na pod o e 27 Kontrola równoleg oêci zespo u koszàcego Ustawianie równoleg oêci zespo u koszàcego Wymiana pasków zespo u koszàcego Kontrola no y Wymiana no y Zdejmowanie wk adki BioClip Smarowanie Plan smarowania Uwagi ogólne Akcesoria Smarowanie linek Zespó koszàcy Uk ad peda ów w tunelu ramy Linka hamulca postojowego aƒcuchy w tunelu ramy Z àcza i przeguby w mechanizmie regulacji ci cia Fotel kierowcy Linki przepustnicy i ssania, o yska dêwigni Smarowaç link hydrostatycznà z àcznikami Sprawdê poziom oleju uk adu hydraulicznego Wymiana filtru oleju hydraulicznego Sprawdê poziom oleju przek adniowego Kontrola poziomu oleju w silniku Wymiana filtra oleju Cylinder sterowania o ysko Korba Rozwiàzywanie problemów UK AD ELEKTRYCZNY I HYDRAULICZNY Uk ad elektryczny Schemat po àczeƒ elektrycznych Uk ad hydrauliczny Przechowywanie Przechowywanie w sezonie zimowym Os ona Obs uga techniczna Dane techniczne Deklaracja zgodnoêci WE Polish

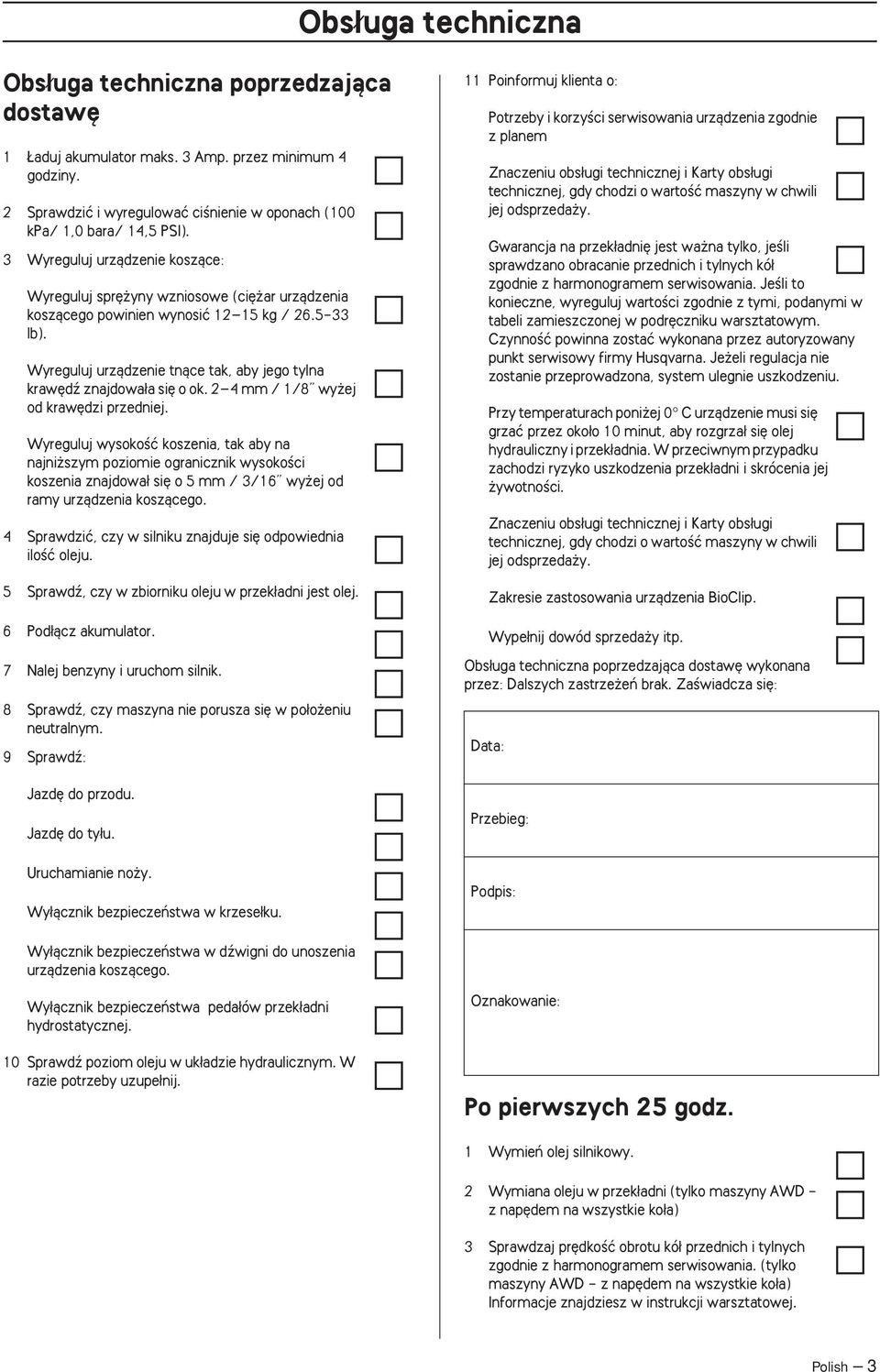

3 Obs uga techniczna Obs uga techniczna poprzedzajàca dostaw 1 aduj akumulator maks. 3 Amp. przez minimum 4 godziny. 2 Sprawdziç i wyregulowaç ciênienie w oponach (100 kpa/ 1,0 bara/ 14,5 PSI). 3 Wyreguluj urzàdzenie koszàce: Wyreguluj spr yny wzniosowe (ci ar urzàdzenia koszàcego powinien wynosiç kg / lb). Wyreguluj urzàdzenie tnàce tak, aby jego tylna kraw dê znajdowa a si o ok. 2 4 mm / 1/8 wy ej od kraw dzi przedniej. Wyreguluj wysokoêç koszenia, tak aby na najni szym poziomie ogranicznik wysokoêci koszenia znajdowa si o 5 mm / 3/16 wy ej od ramy urzàdzenia koszàcego. 4 Sprawdziç, czy w silniku znajduje si odpowiednia iloêç oleju. 5 Sprawdê, czy w zbiorniku oleju w przek adni jest olej. 6 Pod àcz akumulator. 7 Nalej benzyny i uruchom silnik. 8 Sprawdê, czy maszyna nie porusza si w po o eniu neutralnym. 9 Sprawdê: Jazd do przodu. Jazd do ty u. Uruchamianie no y. Wy àcznik bezpieczeƒstwa w krzese ku. 11 Poinformuj klienta o: Potrzeby i korzyêci serwisowania urzàdzenia zgodnie z planem Znaczeniu obs ugi technicznej i Karty obs ugi technicznej, gdy chodzi o wartoêç maszyny w chwili jej odsprzeda y. Gwarancja na przek adni jest wa na tylko, jeêli sprawdzano obracanie przednich i tylnych kó zgodnie z harmonogramem serwisowania. JeÊli to konieczne, wyreguluj wartoêci zgodnie z tymi, podanymi w tabeli zamieszczonej w podr czniku warsztatowym. CzynnoÊç powinna zostaç wykonana przez autoryzowany punkt serwisowy firmy Husqvarna. Je eli regulacja nie zostanie przeprowadzona, system ulegnie uszkodzeniu. Przy temperaturach poni ej 0 C urzàdzenie musi si grzaç przez oko o 10 minut, aby rozgrza si olej hydrauliczny i przek adnia. W przeciwnym przypadku zachodzi ryzyko uszkodzenia przek adni i skrócenia jej ywotnoêci. Znaczeniu obs ugi technicznej i Karty obs ugi technicznej, gdy chodzi o wartoêç maszyny w chwili jej odsprzeda y. Zakresie zastosowania urzàdzenia BioClip. Wype nij dowód sprzeda y itp. Obs uga techniczna poprzedzajàca dostaw wykonana przez: Dalszych zastrze eƒ brak. ZaÊwiadcza si : Data: Przebieg: Podpis: Wy àcznik bezpieczeƒstwa w dêwigni do unoszenia urzàdzenia koszàcego. Wy àcznik bezpieczeƒstwa peda ów przek adni hydrostatycznej. 10 Sprawdê poziom oleju w uk adzie hydraulicznym. W razie potrzeby uzupe nij. Oznakowanie: Po pierwszych 25 godz. 1 Wymieƒ olej silnikowy. 2 Wymiana oleju w przek adni (tylko maszyny AWD - z nap dem na wszystkie ko a) 3 Sprawdzaj pr dkoêç obrotu kó przednich i tylnych zgodnie z harmonogramem serwisowania. (tylko maszyny AWD - z nap dem na wszystkie ko a) Informacje znajdziesz w instrukcji warsztatowej. Polish 3

4 WST P Szanowny Kliencie Dzi kujemy Ci, e wybra eê kosiark Husqvarna Rider. Husqvarna Riders sà zbudowane wg unikalnego pomys u z montowanym frontowo zespo em tnàcym i opatentowanym sterowaniem Êrodkowym. Konstrukcja Ridera umo liwia maksymalnà efektywnoêç pracy nawet na ma ych powierzchniach i w miejscach trudno dost pnych. Na osiàgi maszyny wp ywajà tak e zwarty zespó urzàdzeƒ sterowniczych oraz przek adnia hydrostatyczna sterowana za pomocà peda ów no nych. Niniejsza Instrukcja obs ugi ma charakter dokumentu wartoêciowego. Stosowanie si do zawartych w niej wskazówek (eksploatacja, obs uga, konserwacja itp.) prowadzi do wyd u enia okresu u ytkowego maszyny i wzrostu jej wartoêci w momencie odsprzeda y. W razie odsprzeda y kosiarki Rider nale y przekazaç nabywcy tak e Instrukcj obs ugi. Ostatni rozdzia Instrukcji obs ugi stanowi Karta obs ugi technicznej. Nale y dopilnowaç, aby wszystkie dokonywane czynnoêci serwisowe i naprawcze by y w niej udokumentowane. Skrupulatna dokumentacja pozwala na obni enie kosztów sezonowej obs ugi technicznej i wp ywa na wzrost wartoêci maszyny w chwili jej odsprzeda y. Niniejszà instrukcj obs ugi nale y dostarczyç do punktu obs ugi technicznej wraz z kosiarkà Rider w przypadku przeprowadzania czynnoêci naprawczych lub serwisowych. Jazda maszynà po drogach publicznych oraz jej transport Przed wyjechaniem maszynà na drog publicznà lub jej transportowaniem nale y zapoznaç si z obowiàzujàcymi przepisami drogowymi. W przypadku transportu nale y zawsze stosowaç zatwierdzone wyposa enie s u àce do zamocowania i zabezpieczenia maszyny. Nale y dopilnowaç, aby by a ona skutecznie zamocowana i zablokowana. Holowanie Je eli maszyna wyposa ona jest w przek adni hydrostatycznà, holowanie mo na wykonywaç tylko na krótkich dystansach oraz przy niskiej pr dkoêci, w przeciwnym wypadku istnieje ryzyko jej uszkodzenia. Przek adni trzeba od àczyç przy holowaniu, zob. wskazówki w cz Êci Bypass zawory. Zastosowanie Ta kosiarka samojezdna przystosowana jest do koszenia trawy na otwartych i p askich powierzchniach. Producent rekomenduje do maszyny wiele dodatkowych akcesoriów, które poszerzajà obszar jej dzia ania. Prosimy o kontakt ze sprzedawcà, aby uzyskaç informacj na temat ich dost pnoêci. Maszyna mo e byç u ywana tylko z wyposa eniem zalecanym przez producenta. Wszelkie inne sposoby u ycia sà nieprawid owe. Istotnà przes ankà u ytkowania maszyny zgodnie z jej przeznaczeniem jest równie Êcis e stosowanie si do zasad obs ugi, konserwacji i naprawy okreêlonych przez producenta. WA NA INFORMACJA Gwarancja na przek adni jest wa na tylko, jeêli sprawdzano obracanie przednich i tylnych kó zgodnie z harmonogramem serwisowania. JeÊli to konieczne, wyreguluj wartoêci zgodnie z tymi, podanymi w tabeli zamieszczonej w podr czniku warsztatowym. CzynnoÊç powinna zostaç wykonana przez autoryzowany punkt serwisowy firmy Husqvarna. Je eli regulacja nie zostanie przeprowadzona, system ulegnie uszkodzeniu. (tylko maszyny AWD - z nap dem na wszystkie ko a) Maszyna powinna byç obs ugiwana, konserwowana i naprawiana wy àcznie przez osoby znajàce jej szczególne w aêciwoêci oraz wszystkie istotne zasady bezpieczeƒstwa. Konieczne jest tak e nieustanne stosowanie si do ogólnych przepisów i zasad bhp oraz przestrzeganie przepisów ruchu drogowego. Samowolne wprowadzanie jakichkolwiek zmian konstrukcyjnych w maszynie mo e spowodowaç uwolnienie producenta od cià àcej na nim odpowiedzialnoêci za szkody i obra enia powsta e w wyniku wad produktu. yczymy mi ego u ytkowania Produkty Husqvarna sprzedawane sà na ca ym Êwiecie, co gwarantuje, e klient mo e liczyç na najlepsze wsparcie i serwis. Przed dostawà maszyna zosta a sprawdzona i wyregulowana w punkcie sprzeda y. Patrz zaêwiadczenie w Karcie obs ugi technicznej znajdujàcej si w Instrukcji obs ugi. W celu nabycia cz Êci zamiennych i uzyskania porad w sprawach obs ugi technicznej, gwarancji itp. nale y zwróciç si do: Niniejsza instrukcja obs ugi nale y do maszyny z numerem seryjnym: Silnik Przek adnia Na tabliczce znamionowej maszyny znajdujà si nast pujàce informacje: Oznaczenie typu maszyny. Typowy numer producenta. Numer seryjny maszyny. Oznaczenie typu i numer seryjny nale y podawaç przy zamawianiu cz Êci zamiennych. 4 Polish

5 ZNACZENIE SYMBOLI Symbole Poni sze symbole znajdujà si na kosiarce samobie nej oraz w instrukcji obs ugi. OSTRZE ENIE Nast pstwem nieuwa nej lub nieprawid owej obs ugi mogà byç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Emisja ha asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta a w rozdziale Dane techniczne oraz na naklejce. Sprz g o w àczone Sprz g o wy àczone Ostrze enie: cz Êci obrotowe. R ce oraz stopy nale y utrzymywaç w odpowiedniej odleg oêci. Szybko No e obrotowe Nie wk adaj ràk lub nóg pod os on, gdy silnik jest uruchomiony Woln Wy àcz silnik. Nigdy nie jeêdê w poprzek wzniesienia Ssanie. Paliwo Nigdy nie u ywaj maszyny je eli osoby trzecie, zw aszcza dzieci lub zwierz ta przebywajà w pobli u Nigdy nie u ywaj maszyny do przewo enia pasa erów lub wyposa enia >10 Poziom oleju WysokoÊç koszenia Bez urzàdzenia koszàcego jedê bardzo wolno Do ty u Do przodu Hamulec Instrukcja uruchamiania Zap on Hydrostatyczne od àczanie nap du Hamulec postojowy Przed przystàpieniem do czynnoêci obs ugowych lub naprawczych wy àcz silnik i zdejmij kabel ze Êwiecy zap onowej Polish 5

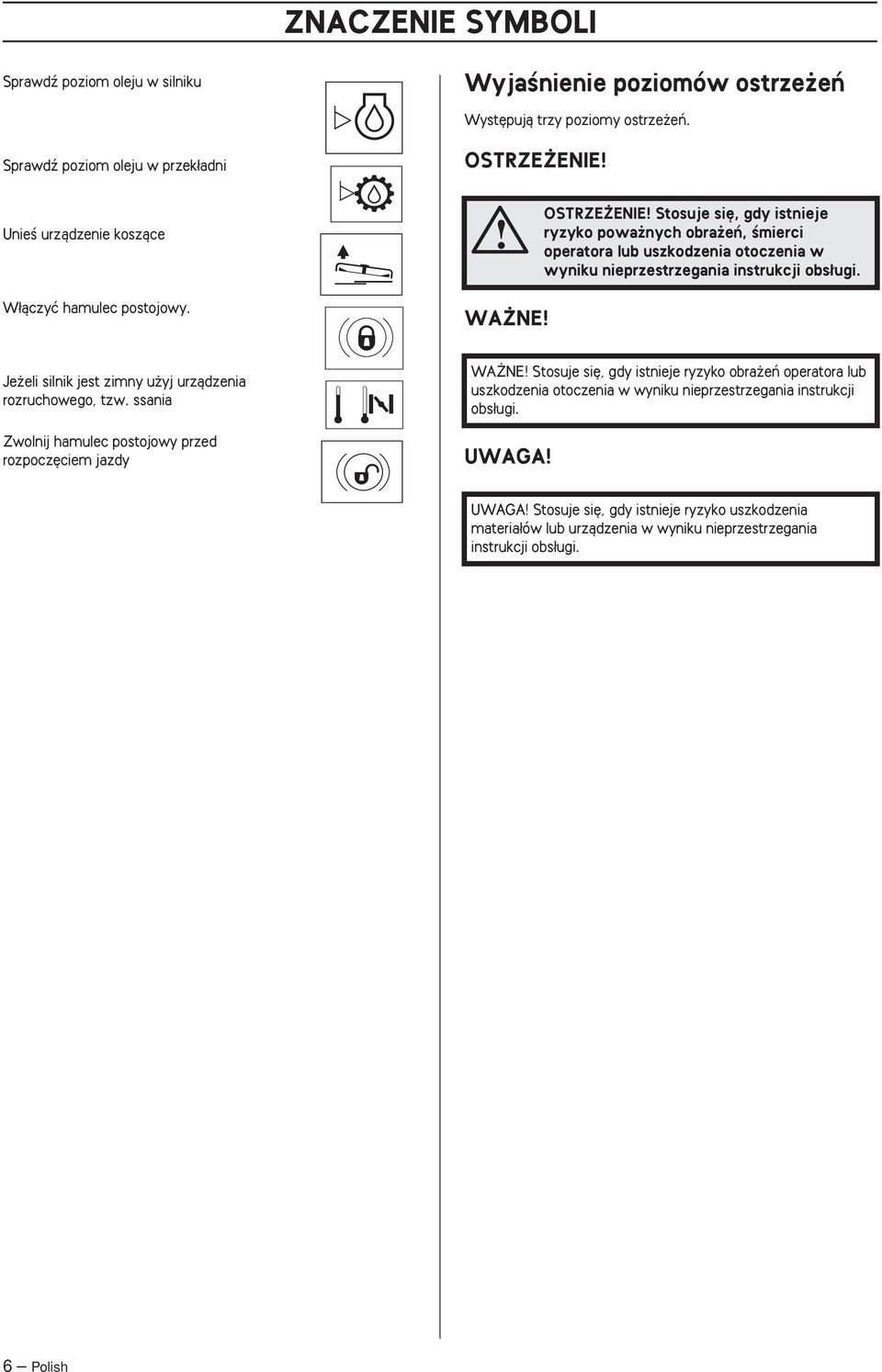

6 ZNACZENIE SYMBOLI Sprawdê poziom oleju w silniku WyjaÊnienie poziomów ostrze eƒ Wyst pujà trzy poziomy ostrze eƒ. Sprawdê poziom oleju w przek adni OSTRZE ENIE UnieÊ urzàdzenie koszàce OSTRZE ENIE Stosuje si, gdy istnieje ryzyko powa nych obra eƒ, Êmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs ugi. W àczyç hamulec postojowy. WA NE Je eli silnik jest zimny u yj urzàdzenia rozruchowego, tzw. ssania Zwolnij hamulec postojowy przed rozpocz ciem jazdy WA NE Stosuje si, gdy istnieje ryzyko obra eƒ operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs ugi. UWAGA UWAGA Stosuje si, gdy istnieje ryzyko uszkodzenia materia ów lub urzàdzenia w wyniku nieprzestrzegania instrukcji obs ugi. 6 Polish

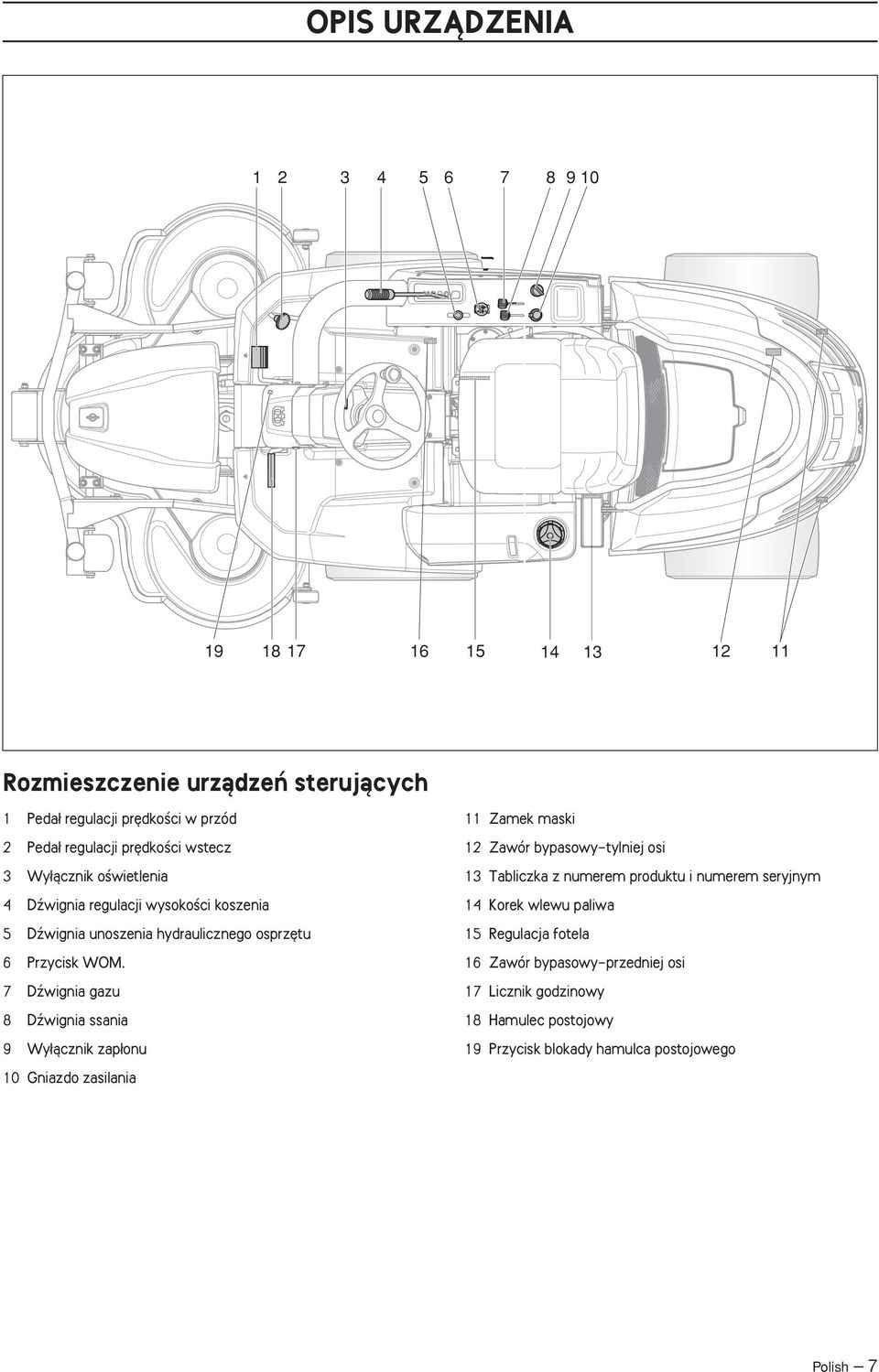

7 OPIS URZÑDZENIA Rozmieszczenie urzàdzeƒ sterujàcych 1 Peda regulacji pr dkoêci w przód 2 Peda regulacji pr dkoêci wstecz 3 Wy àcznik oêwietlenia 4 Dêwignia regulacji wysokoêci koszenia 5 Dêwignia unoszenia hydraulicznego osprz tu 6 Przycisk WOM. 7 Dêwignia gazu 8 Dêwignia ssania 9 Wy àcznik zap onu 10 Gniazdo zasilania 11 Zamek maski 12 Zawór bypasowy-tylniej osi 13 Tabliczka z numerem produktu i numerem seryjnym 14 Korek wlewu paliwa 15 Regulacja fotela 16 Zawór bypasowy-przedniej osi 17 Licznik godzinowy 18 Hamulec postojowy 19 Przycisk blokady hamulca postojowego Polish 7

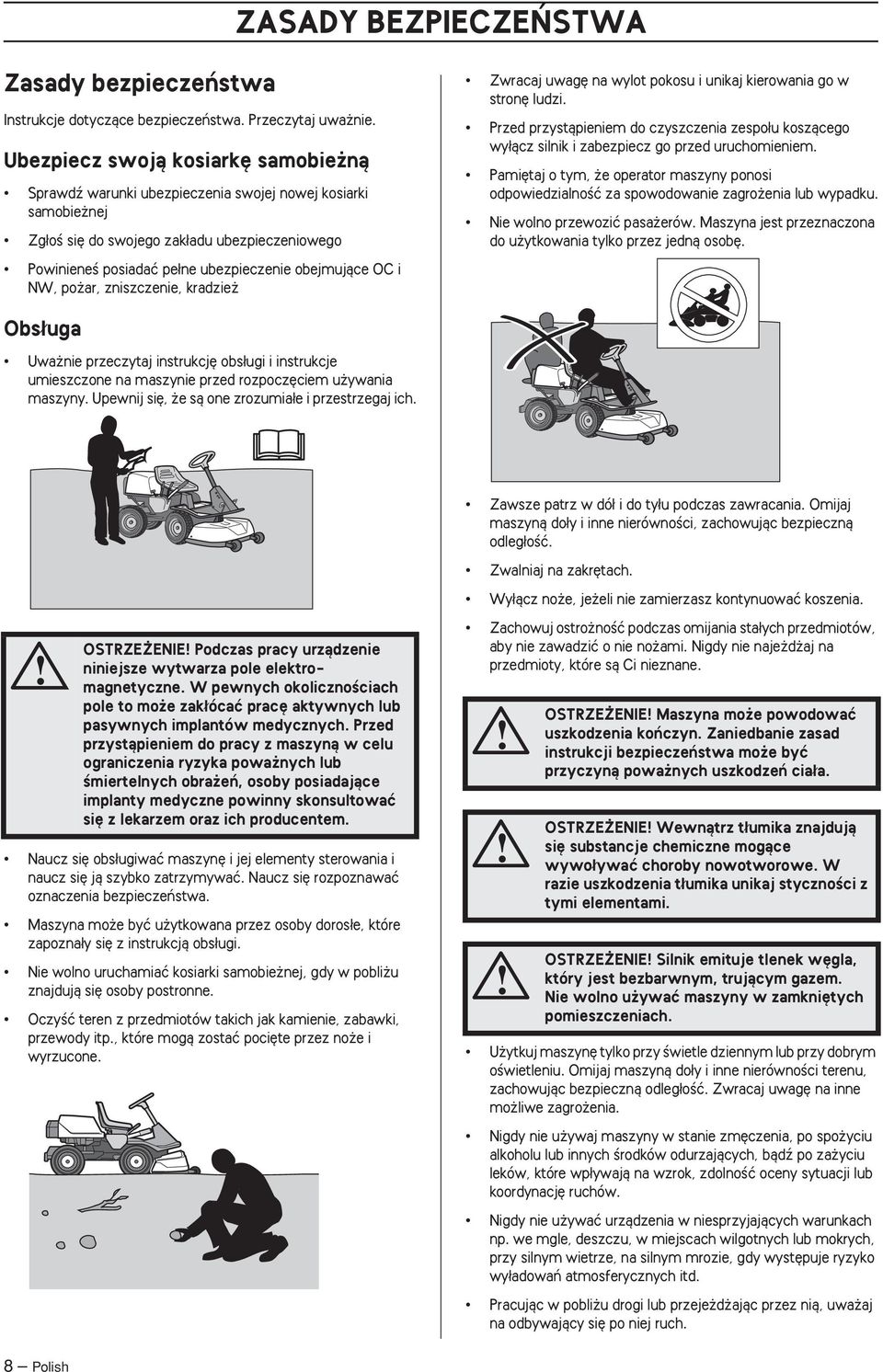

8 ZASADY BEZPIECZE STWA Zasady bezpieczeƒstwa Instrukcje dotyczàce bezpieczeƒstwa. Przeczytaj uwa nie. Ubezpiecz swojà kosiark samobie nà Sprawdê warunki ubezpieczenia swojej nowej kosiarki samobie nej Zg oê si do swojego zak adu ubezpieczeniowego PowinieneÊ posiadaç pe ne ubezpieczenie obejmujàce OC i NW, po ar, zniszczenie, kradzie Zwracaj uwag na wylot pokosu i unikaj kierowania go w stron ludzi. Przed przystàpieniem do czyszczenia zespo u koszàcego wy àcz silnik i zabezpiecz go przed uruchomieniem. Pami taj o tym, e operator maszyny ponosi odpowiedzialnoêç za spowodowanie zagro enia lub wypadku. Nie wolno przewoziç pasa erów. Maszyna jest przeznaczona do u ytkowania tylko przez jednà osob. Obs uga Uwa nie przeczytaj instrukcj obs ugi i instrukcje umieszczone na maszynie przed rozpocz ciem u ywania maszyny. Upewnij si, e sà one zrozumia e i przestrzegaj ich. Zawsze patrz w dó i do ty u podczas zawracania. Omijaj maszynà do y i inne nierównoêci, zachowujàc bezpiecznà odleg oêç. Zwalniaj na zakr tach. Wy àcz no e, je eli nie zamierzasz kontynuowaç koszenia. OSTRZE ENIE Podczas pracy urzàdzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznoêciach pole to mo e zak ócaç prac aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa nych lub Êmiertelnych obra eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si z lekarzem oraz ich producentem. Naucz si obs ugiwaç maszyn i jej elementy sterowania i naucz si jà szybko zatrzymywaç. Naucz si rozpoznawaç oznaczenia bezpieczeƒstwa. Maszyna mo e byç u ytkowana przez osoby doros e, które zapozna y si z instrukcjà obs ugi. Nie wolno uruchamiaç kosiarki samobie nej, gdy w pobli u znajdujà si osoby postronne. OczyÊç teren z przedmiotów takich jak kamienie, zabawki, przewody itp., które mogà zostaç poci te przez no e i wyrzucone. Zachowuj ostro noêç podczas omijania sta ych przedmiotów, aby nie zawadziç o nie no ami. Nigdy nie naje d aj na przedmioty, które sà Ci nieznane. OSTRZE ENIE Maszyna mo e powodowaç uszkodzenia koƒczyn. Zaniedbanie zasad instrukcji bezpieczeƒstwa mo e byç przyczynà powa nych uszkodzeƒ cia a. OSTRZE ENIE Wewnàtrz t umika znajdujà si substancje chemiczne mogàce wywo ywaç choroby nowotworowe. W razie uszkodzenia t umika unikaj stycznoêci z tymi elementami. OSTRZE ENIE Silnik emituje tlenek w gla, który jest bezbarwnym, trujàcym gazem. Nie wolno u ywaç maszyny w zamkni tych pomieszczeniach. U ytkuj maszyn tylko przy Êwietle dziennym lub przy dobrym oêwietleniu. Omijaj maszynà do y i inne nierównoêci terenu, zachowujàc bezpiecznà odleg oêç. Zwracaj uwag na inne mo liwe zagro enia. Nigdy nie u ywaj maszyny w stanie zm czenia, po spo yciu alkoholu lub innych Êrodków odurzajàcych, bàdê po za yciu leków, które wp ywajà na wzrok, zdolnoêç oceny sytuacji lub koordynacj ruchów. Nigdy nie u ywaç urzàdzenia w niesprzyjajàcych warunkach np. we mgle, deszczu, w miejscach wilgotnych lub mokrych, przy silnym wietrze, na silnym mrozie, gdy wyst puje ryzyko wy adowaƒ atmosferycznych itd. Pracujàc w pobli u drogi lub przeje d ajàc przez nià, uwa aj na odbywajàcy si po niej ruch. 8 Polish

9 ZASADY BEZPIECZE STWA Nigdy nie pozostawiaj bez nadzoru maszyny z uruchomionym silnikiem. Przed oddaleniem si od maszyny wy àcz zawsze no e, zaciàgnij hamulec postojowy, wy àcz silnik i wyjmij kluczyk. Nigdy nie pozwól, aby dzieci lub osoby nie przeszkolone w obchodzeniu si z maszynà, u ytkowa y jà lub konserwowa y. Miejscowe przepisy mogà regulowaç wiek u ytkownika. Jazda na zboczach Jazda na zboczach jest jednà z tych czynnoêci, z którymi zwiàzane jest najwi ksze ryzyko utraty panowania nad pojazdem przez kierowc, a tak e ryzyko wywrócenia si maszyny, co mo e doprowadziç do powa nych obra eƒ lub Êmierci. Ka da pochy oêç wymaga zachowania szczególnej ostro noêci. W razie niemo noêci podjechania ty em pod górk lub w przypadku braku pewnoêci podczas jazdy zrezygnuj z koszenia danego terenu. WA NE Nie zje d aj ze zbocza majàc uniesiony zespó koszàcy. Post puj w nast pujàcy sposób Usuƒ przeszkody, jak np. kamienie, ga zie itp. KoÊ w gór i w dó wzd u zbocza, nigdy w poprzek. OSTRZE ENIE Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. >10 Stosuj ochronniki s uchu, aby ograniczyç do minimum ryzyko nabycia wady s uchu. Nigdy nie noê luênych ubraƒ, które mogà zostaç pochwycone przez elementy ruchome. Nigdy nie u ywaj maszyny, b dàc boso. Zawsze zak adaj obuwie ochronne lub wysokie obuwie ochronne, najlepiej ze stalowymi noskami. Dopilnuj, aby podczas u ytkowania maszyny mieç pod r kà apteczk pierwszej pomocy. Nigdy nie jeêdê maszynà po zboczach o pochy oêci przekraczajàcej 10. Zachowuj szczególnà ostro noêç, majàc zamontowane wyposa enie dodatkowe, gdy mo e ono spowodowaç zmian stabilnoêci maszyny. Unikaj ruszania lub zatrzymywania si na zboczu. Je eli ko a zaczynajà buksowaç, wy àcz nap d no y i zjedê powoli ze zbocza. Na zboczach zachowuj zawsze p ynnoêç jazdy i ma à pr dkoêç. Nie wykonuj raptownych skr tów, ostrego hamowania ani nag ego przyspieszania. Unikaj zbytecznych skr tów na zboczach, a w razie koniecznoêci skr caj powoli i stopniowo w dó, je eli to mo liwe. Jedê wolno. Wykonuj ma e ruchy kierownicà. Uwa aj, aby nie naje d aç na bruzdy, wzniesienia i nie wje d aç w do y. Na nierównym terenie maszyna mo e atwiej si wywróciç. Wysoka trawa mo e przes oniç przeszkody. Polish 9

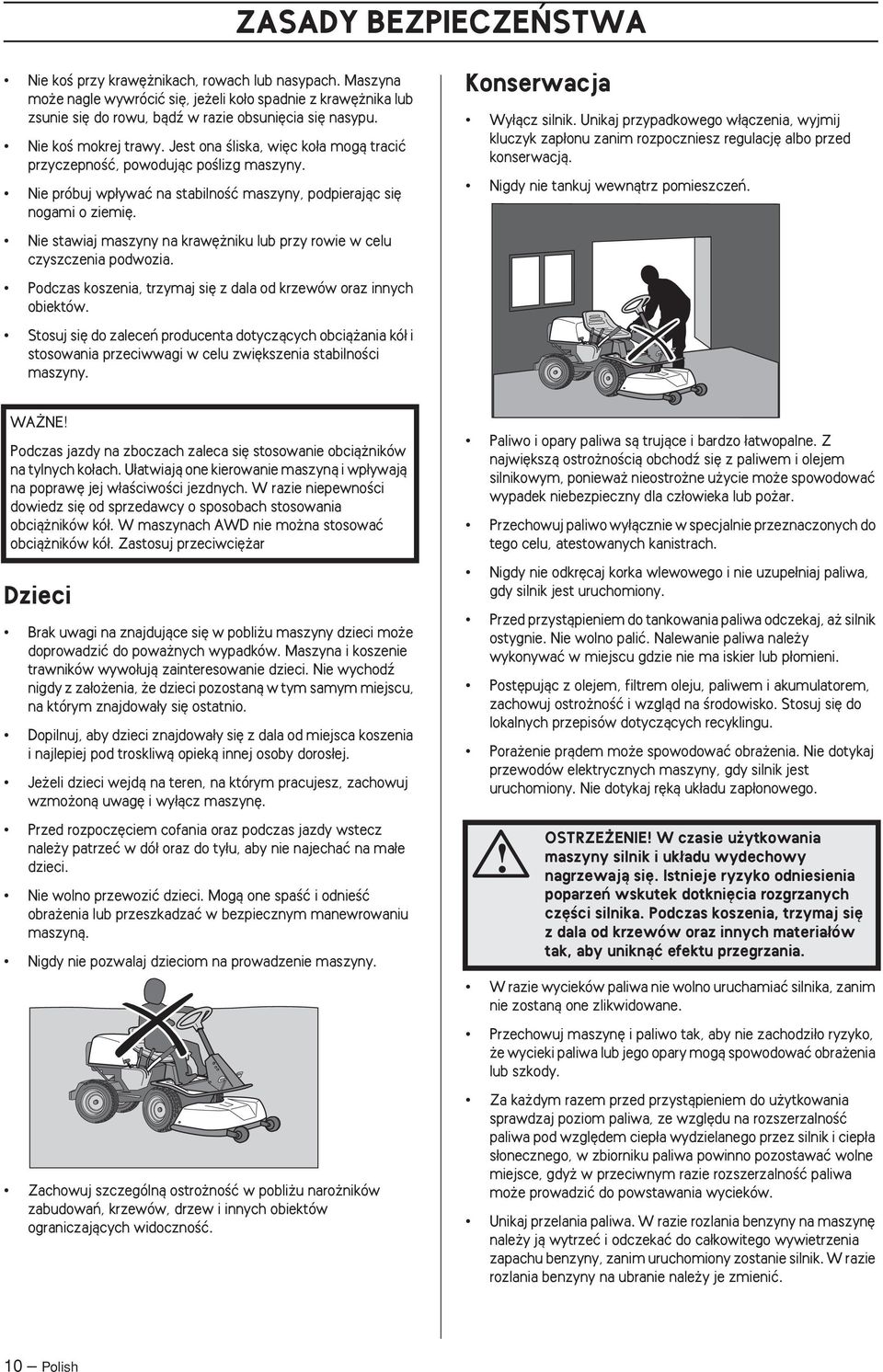

10 ZASADY BEZPIECZE STWA Nie koê przy kraw nikach, rowach lub nasypach. Maszyna mo e nagle wywróciç si, je eli ko o spadnie z kraw nika lub zsunie si do rowu, bàdê w razie obsuni cia si nasypu. Nie koê mokrej trawy. Jest ona Êliska, wi c ko a mogà traciç przyczepnoêç, powodujàc poêlizg maszyny. Nie próbuj wp ywaç na stabilnoêç maszyny, podpierajàc si nogami o ziemi. Nie stawiaj maszyny na kraw niku lub przy rowie w celu czyszczenia podwozia. Podczas koszenia, trzymaj si z dala od krzewów oraz innych obiektów. Stosuj si do zaleceƒ producenta dotyczàcych obcià ania kó i stosowania przeciwwagi w celu zwi kszenia stabilnoêci maszyny. Konserwacja Wy àcz silnik. Unikaj przypadkowego w àczenia, wyjmij kluczyk zap onu zanim rozpoczniesz regulacj albo przed konserwacjà. Nigdy nie tankuj wewnàtrz pomieszczeƒ. WA NE Podczas jazdy na zboczach zaleca si stosowanie obcià ników na tylnych ko ach. U atwiajà one kierowanie maszynà i wp ywajà na popraw jej w aêciwoêci jezdnych. W razie niepewnoêci dowiedz si od sprzedawcy o sposobach stosowania obcià ników kó. W maszynach AWD nie mo na stosowaç obcià ników kó. Zastosuj przeciwci ar Dzieci Brak uwagi na znajdujàce si w pobli u maszyny dzieci mo e doprowadziç do powa nych wypadków. Maszyna i koszenie trawników wywo ujà zainteresowanie dzieci. Nie wychodê nigdy z za o enia, e dzieci pozostanà w tym samym miejscu, na którym znajdowa y si ostatnio. Dopilnuj, aby dzieci znajdowa y si z dala od miejsca koszenia i najlepiej pod troskliwà opiekà innej osoby doros ej. Je eli dzieci wejdà na teren, na którym pracujesz, zachowuj wzmo onà uwag i wy àcz maszyn. Przed rozpocz ciem cofania oraz podczas jazdy wstecz nale y patrzeç w dó oraz do ty u, aby nie najechaç na ma e dzieci. Nie wolno przewoziç dzieci. Mogà one spaêç i odnieêç obra enia lub przeszkadzaç w bezpiecznym manewrowaniu maszynà. Nigdy nie pozwalaj dzieciom na prowadzenie maszyny. Zachowuj szczególnà ostro noêç w pobli u naro ników zabudowaƒ, krzewów, drzew i innych obiektów ograniczajàcych widocznoêç. Paliwo i opary paliwa sà trujàce i bardzo atwopalne. Z najwi kszà ostro noêcià obchodê si z paliwem i olejem silnikowym, poniewa nieostro ne u ycie mo e spowodowaç wypadek niebezpieczny dla cz owieka lub po ar. Przechowuj paliwo wy àcznie w specjalnie przeznaczonych do tego celu, atestowanych kanistrach. Nigdy nie odkr caj korka wlewowego i nie uzupe niaj paliwa, gdy silnik jest uruchomiony. Przed przystàpieniem do tankowania paliwa odczekaj, a silnik ostygnie. Nie wolno paliç. Nalewanie paliwa nale y wykonywaç w miejscu gdzie nie ma iskier lub p omieni. Post pujàc z olejem, filtrem oleju, paliwem i akumulatorem, zachowuj ostro noêç i wzglàd na Êrodowisko. Stosuj si do lokalnych przepisów dotyczàcych recyklingu. Pora enie pràdem mo e spowodowaç obra enia. Nie dotykaj przewodów elektrycznych maszyny, gdy silnik jest uruchomiony. Nie dotykaj r kà uk adu zap onowego. OSTRZE ENIE W czasie u ytkowania maszyny silnik i uk adu wydechowy nagrzewajà si. Istnieje ryzyko odniesienia poparzeƒ wskutek dotkni cia rozgrzanych cz Êci silnika. Podczas koszenia, trzymaj si z dala od krzewów oraz innych materia ów tak, aby uniknàç efektu przegrzania. W razie wycieków paliwa nie wolno uruchamiaç silnika, zanim nie zostanà one zlikwidowane. Przechowuj maszyn i paliwo tak, aby nie zachodzi o ryzyko, e wycieki paliwa lub jego opary mogà spowodowaç obra enia lub szkody. Za ka dym razem przed przystàpieniem do u ytkowania sprawdzaj poziom paliwa, ze wzgl du na rozszerzalnoêç paliwa pod wzgl dem ciep a wydzielanego przez silnik i ciep a s onecznego, w zbiorniku paliwa powinno pozostawaç wolne miejsce, gdy w przeciwnym razie rozszerzalnoêç paliwa mo e prowadziç do powstawania wycieków. Unikaj przelania paliwa. W razie rozlania benzyny na maszyn nale y jà wytrzeç i odczekaç do ca kowitego wywietrzenia zapachu benzyny, zanim uruchomiony zostanie silnik. W razie rozlania benzyny na ubranie nale y je zmieniç. 10 Polish

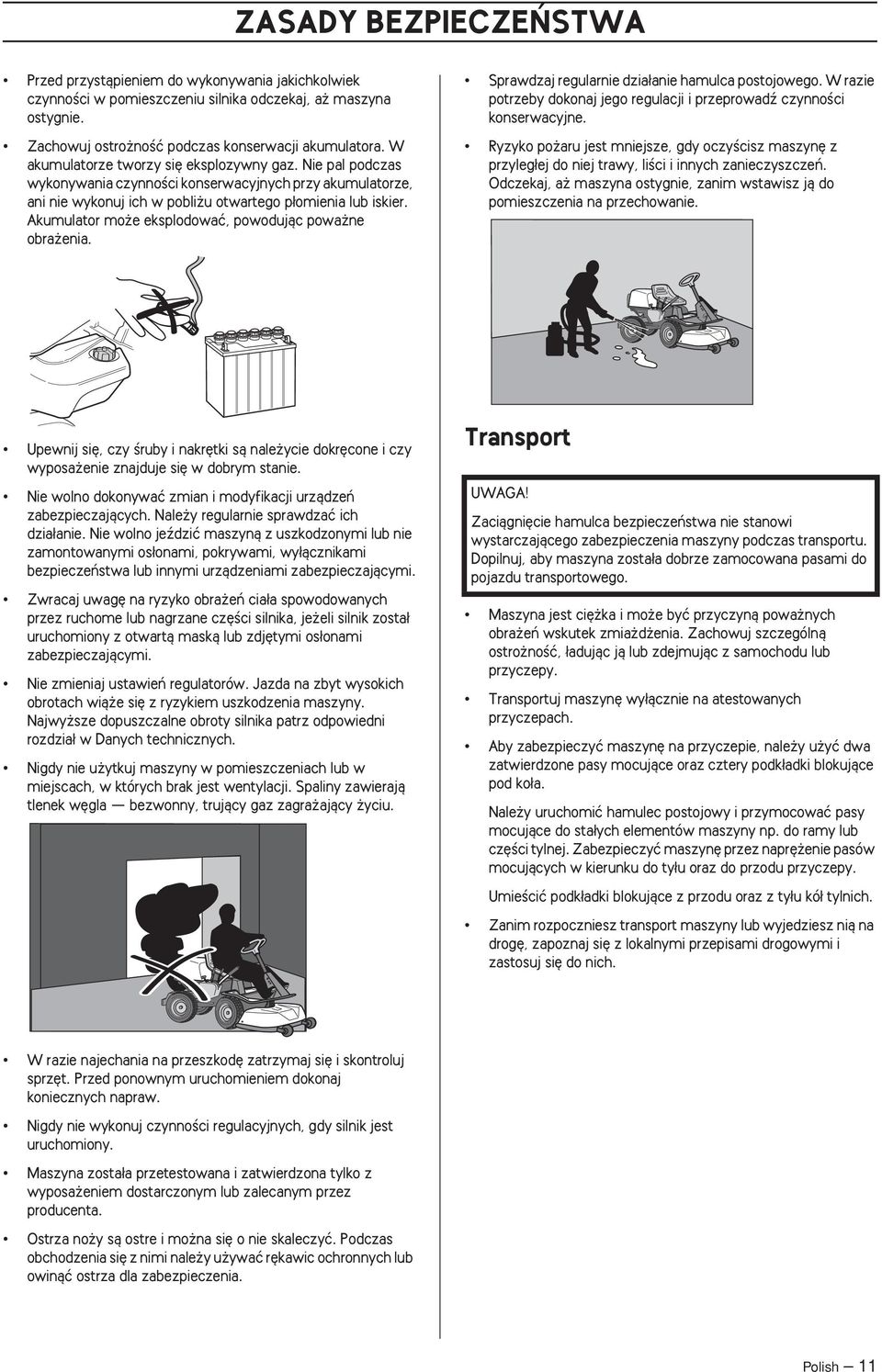

11 ZASADY BEZPIECZE STWA Przed przystàpieniem do wykonywania jakichkolwiek czynnoêci w pomieszczeniu silnika odczekaj, a maszyna ostygnie. Zachowuj ostro noêç podczas konserwacji akumulatora. W akumulatorze tworzy si eksplozywny gaz. Nie pal podczas wykonywania czynnoêci konserwacyjnych przy akumulatorze, ani nie wykonuj ich w pobli u otwartego p omienia lub iskier. Akumulator mo e eksplodowaç, powodujàc powa ne obra enia. Sprawdzaj regularnie dzia anie hamulca postojowego. W razie potrzeby dokonaj jego regulacji i przeprowadê czynnoêci konserwacyjne. Ryzyko po aru jest mniejsze, gdy oczyêcisz maszyn z przyleg ej do niej trawy, liêci i innych zanieczyszczeƒ. Odczekaj, a maszyna ostygnie, zanim wstawisz jà do pomieszczenia na przechowanie. Upewnij si, czy Êruby i nakr tki sà nale ycie dokr cone i czy wyposa enie znajduje si w dobrym stanie. Nie wolno dokonywaç zmian i modyfikacji urzàdzeƒ zabezpieczajàcych. Nale y regularnie sprawdzaç ich dzia anie. Nie wolno jeêdziç maszynà z uszkodzonymi lub nie zamontowanymi os onami, pokrywami, wy àcznikami bezpieczeƒstwa lub innymi urzàdzeniami zabezpieczajàcymi. Zwracaj uwag na ryzyko obra eƒ cia a spowodowanych przez ruchome lub nagrzane cz Êci silnika, je eli silnik zosta uruchomiony z otwartà maskà lub zdj tymi os onami zabezpieczajàcymi. Nie zmieniaj ustawieƒ regulatorów. Jazda na zbyt wysokich obrotach wià e si z ryzykiem uszkodzenia maszyny. Najwy sze dopuszczalne obroty silnika patrz odpowiedni rozdzia w Danych technicznych. Nigdy nie u ytkuj maszyny w pomieszczeniach lub w miejscach, w których brak jest wentylacji. Spaliny zawierajà tlenek w gla bezwonny, trujàcy gaz zagra ajàcy yciu. Transport UWAGA Zaciàgni cie hamulca bezpieczeƒstwa nie stanowi wystarczajàcego zabezpieczenia maszyny podczas transportu. Dopilnuj, aby maszyna zosta a dobrze zamocowana pasami do pojazdu transportowego. Maszyna jest ci ka i mo e byç przyczynà powa nych obra eƒ wskutek zmia d enia. Zachowuj szczególnà ostro noêç, adujàc jà lub zdejmujàc z samochodu lub przyczepy. Transportuj maszyn wy àcznie na atestowanych przyczepach. Aby zabezpieczyç maszyn na przyczepie, nale y u yç dwa zatwierdzone pasy mocujàce oraz cztery podk adki blokujàce pod ko a. Nale y uruchomiç hamulec postojowy i przymocowaç pasy mocujàce do sta ych elementów maszyny np. do ramy lub cz Êci tylnej. Zabezpieczyç maszyn przez napr enie pasów mocujàcych w kierunku do ty u oraz do przodu przyczepy. UmieÊciç podk adki blokujàce z przodu oraz z ty u kó tylnich. Zanim rozpoczniesz transport maszyny lub wyjedziesz nià na drog, zapoznaj si z lokalnymi przepisami drogowymi i zastosuj si do nich. W razie najechania na przeszkod zatrzymaj si i skontroluj sprz t. Przed ponownym uruchomieniem dokonaj koniecznych napraw. Nigdy nie wykonuj czynnoêci regulacyjnych, gdy silnik jest uruchomiony. Maszyna zosta a przetestowana i zatwierdzona tylko z wyposa eniem dostarczonym lub zalecanym przez producenta. Ostrza no y sà ostre i mo na si o nie skaleczyç. Podczas obchodzenia si z nimi nale y u ywaç r kawic ochronnych lub owinàç ostrza dla zabezpieczenia. Polish 11

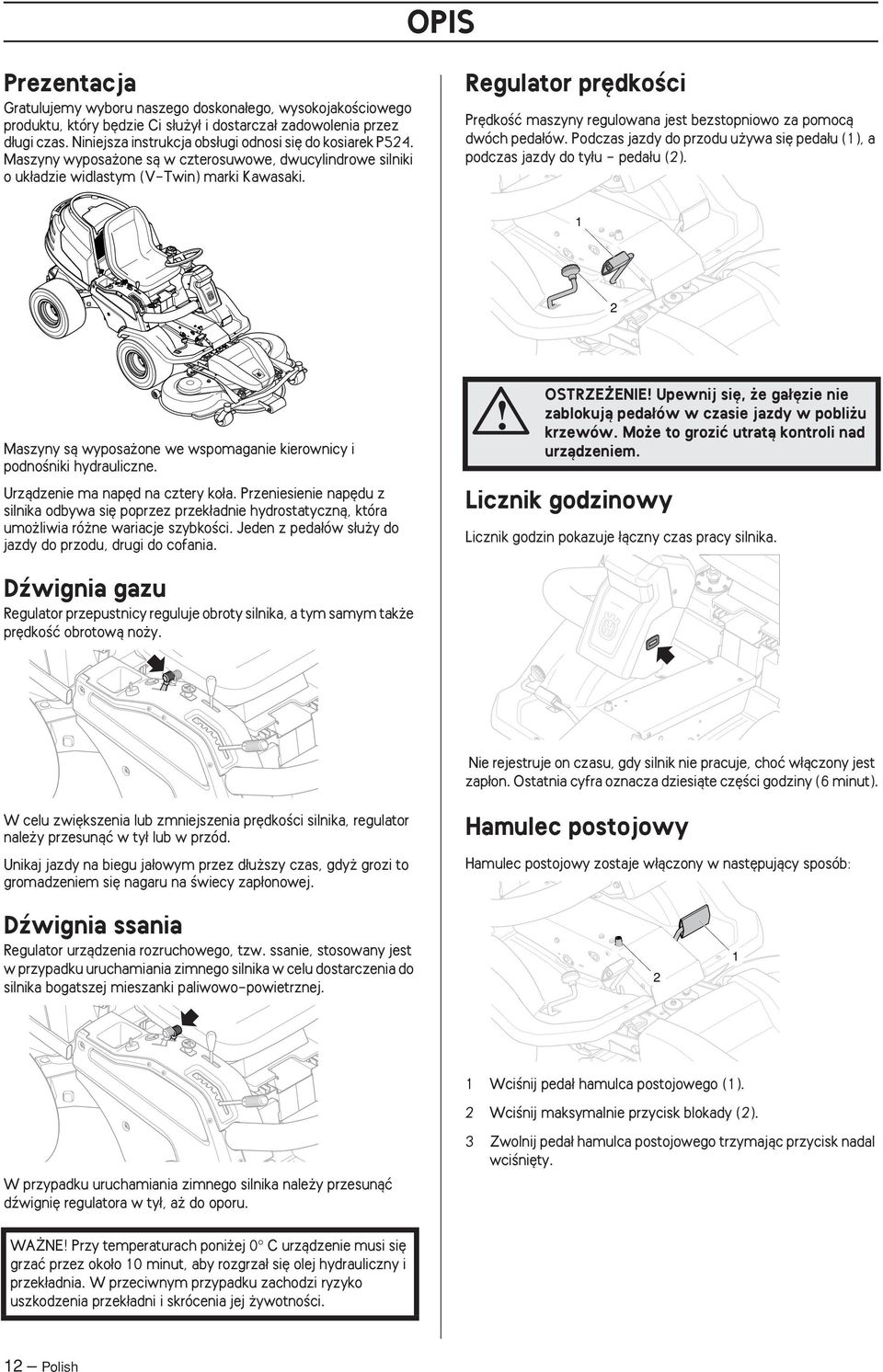

12 OPIS Prezentacja Gratulujemy wyboru naszego doskona ego, wysokojakoêciowego produktu, który b dzie Ci s u y i dostarcza zadowolenia przez d ugi czas. Niniejsza instrukcja obs ugi odnosi si do kosiarek P524. Maszyny wyposa one sà w czterosuwowe, dwucylindrowe silniki o uk adzie widlastym (V-Twin) marki Kawasaki. Regulator pr dkoêci Pr dkoêç maszyny regulowana jest bezstopniowo za pomocà dwóch peda ów. Podczas jazdy do przodu u ywa si peda u (1), a podczas jazdy do ty u - peda u (2). 1 2 Maszyny sà wyposa one we wspomaganie kierownicy i podnoêniki hydrauliczne. Urzàdzenie ma nap d na cztery ko a. Przeniesienie nap du z silnika odbywa si poprzez przek adnie hydrostatycznà, która umo liwia ró ne wariacje szybkoêci. Jeden z peda ów s u y do jazdy do przodu, drugi do cofania. OSTRZE ENIE Upewnij si, e ga zie nie zablokujà peda ów w czasie jazdy w pobli u krzewów. Mo e to groziç utratà kontroli nad urzàdzeniem. Licznik godzinowy Licznik godzin pokazuje àczny czas pracy silnika. Dêwignia gazu Regulator przepustnicy reguluje obroty silnika, a tym samym tak e pr dkoêç obrotowà no y. Nie rejestruje on czasu, gdy silnik nie pracuje, choç w àczony jest zap on. Ostatnia cyfra oznacza dziesiàte cz Êci godziny (6 minut). W celu zwi kszenia lub zmniejszenia pr dkoêci silnika, regulator nale y przesunàç w ty lub w przód. Unikaj jazdy na biegu ja owym przez d u szy czas, gdy grozi to gromadzeniem si nagaru na Êwiecy zap onowej. Hamulec postojowy Hamulec postojowy zostaje w àczony w nast pujàcy sposób: Dêwignia ssania Regulator urzàdzenia rozruchowego, tzw. ssanie, stosowany jest w przypadku uruchamiania zimnego silnika w celu dostarczenia do silnika bogatszej mieszanki paliwowo-powietrznej WciÊnij peda hamulca postojowego (1). 2 WciÊnij maksymalnie przycisk blokady (2). W przypadku uruchamiania zimnego silnika nale y przesunàç dêwigni regulatora w ty, a do oporu. 3 Zwolnij peda hamulca postojowego trzymajàc przycisk nadal wciêni ty. WA NE Przy temperaturach poni ej 0 C urzàdzenie musi si grzaç przez oko o 10 minut, aby rozgrza si olej hydrauliczny i przek adnia. W przeciwnym przypadku zachodzi ryzyko uszkodzenia przek adni i skrócenia jej ywotnoêci. 12 Polish

13 OPIS Zespó koszàcy Kosiarki P524 mogà byç wyposa one w dwa rodzaje zespo ów koszàcych. Combi 112 w Combi 122 Unoszenie urzàdzenia tnàcego (po o enie transportowe) Wy àcz zespó tnàcy guzikiem-pto. Pociàgnàç dêwigni do ty u, aby za àczyç w po o eniu transportowym. Zespó koszàcy Combi z zamontowanà wk adkà BioClip rozdrabnia traw, która w tej formie s u y jako nawóz organiczny do u yêniania trawnika. Zespó koszàcy Combi bez wk adki BioClip dzia a tak samo jak zespó koszàcy z wyrzutem tylnym. Tylny wyrzutnik wyrzuca obci te skrawki poza urzàdzenie bez rozdrabniania ich. Dêwignia unoszenia hydraulicznego osprz tu Wtedy agregat si podnosi. Dêwignia unoszàca u ywana jest do ustawiania urzàdzenia tnàcego w po o eniu transportowym lub po o eniu koszenia, kiedy dost pne jest ciênienie hydrauliczne. Dêwignia ma cztery ró ne po o enia. Zespó tnàcy daje si nieco podnieêç w trakcie pracy no y. To u atwia prac przy strzy eniu bardzo wysokiej trawy i na nierównym pod o u. Opuszczanie urzàdzenia (po o enie koszenia) Po o enie 1 jest neutralne. Po o enie 2 opuszcza zespó tnàcy z powrotem spr ynowym do po o enia neutralnego. Po o enie 3 s u y do przemieszczania, gdzie dêwignia si zatrzymuje. Zespó opuszcza si do po o enia automatycznego przemieszczania, co oznacza, e zespó tnàcy idzie wzd u linii gruntu. Po o enie 4 podnosi zespó tnàcy z powrotem spr ynowym do po o enia neutralnego. W trakcie koszenia nale y dêwigni przesunàç do trybu automatycznego przemieszczania (3). Przesunàç dêwigni unoszenia hydraulicznego w przód, aby za àczyç w po o eniu koszenia. Spowoduje to opuszczenie zespo u tnàcego. W trakcie koszenia nale y dêwigni przesunàç do trybu automatycznego przemieszczania (3). Polish 13

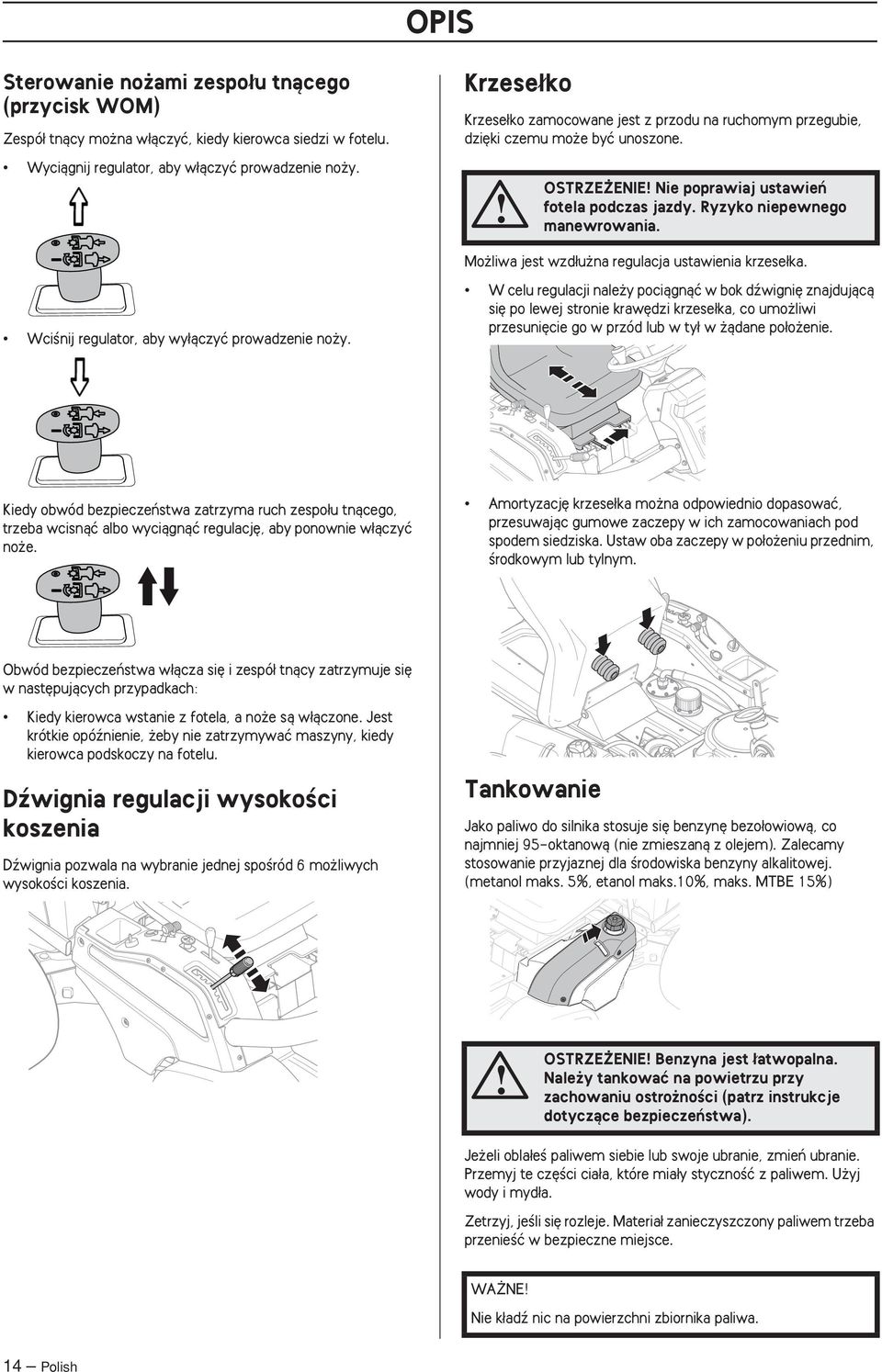

14 OPIS Sterowanie no ami zespo u tnàcego (przycisk WOM) Zespó tnàcy mo na w àczyç, kiedy kierowca siedzi w fotelu. Wyciàgnij regulator, aby w àczyç prowadzenie no y. Krzese ko Krzese ko zamocowane jest z przodu na ruchomym przegubie, dzi ki czemu mo e byç unoszone. OSTRZE ENIE Nie poprawiaj ustawieƒ fotela podczas jazdy. Ryzyko niepewnego manewrowania. Mo liwa jest wzd u na regulacja ustawienia krzese ka. WciÊnij regulator, aby wy àczyç prowadzenie no y. W celu regulacji nale y pociàgnàç w bok dêwigni znajdujàcà si po lewej stronie kraw dzi krzese ka, co umo liwi przesuni cie go w przód lub w ty w àdane po o enie. Kiedy obwód bezpieczeƒstwa zatrzyma ruch zespo u tnàcego, trzeba wcisnàç albo wyciàgnàç regulacj, aby ponownie w àczyç no e. Amortyzacj krzese ka mo na odpowiednio dopasowaç, przesuwajàc gumowe zaczepy w ich zamocowaniach pod spodem siedziska. Ustaw oba zaczepy w po o eniu przednim, Êrodkowym lub tylnym. Obwód bezpieczeƒstwa w àcza si i zespó tnàcy zatrzymuje si w nast pujàcych przypadkach: Kiedy kierowca wstanie z fotela, a no e sà w àczone. Jest krótkie opóênienie, eby nie zatrzymywaç maszyny, kiedy kierowca podskoczy na fotelu. Dêwignia regulacji wysokoêci koszenia Dêwignia pozwala na wybranie jednej spoêród 6 mo liwych wysokoêci koszenia. Tankowanie Jako paliwo do silnika stosuje si benzyn bezo owiowà, co najmniej 95-oktanowà (nie zmieszanà z olejem). Zalecamy stosowanie przyjaznej dla Êrodowiska benzyny alkalitowej. (metanol maks. 5%, etanol maks.10%, maks. MTBE 15%) OSTRZE ENIE Benzyna jest atwopalna. Nale y tankowaç na powietrzu przy zachowaniu ostro noêci (patrz instrukcje dotyczàce bezpieczeƒstwa). Je eli obla eê paliwem siebie lub swoje ubranie, zmieƒ ubranie. Przemyj te cz Êci cia a, które mia y stycznoêç z paliwem. U yj wody i myd a. Zetrzyj, jeêli si rozleje. Materia zanieczyszczony paliwem trzeba przenieêç w bezpieczne miejsce. WA NE Nie k adê nic na powierzchni zbiornika paliwa. 14 Polish

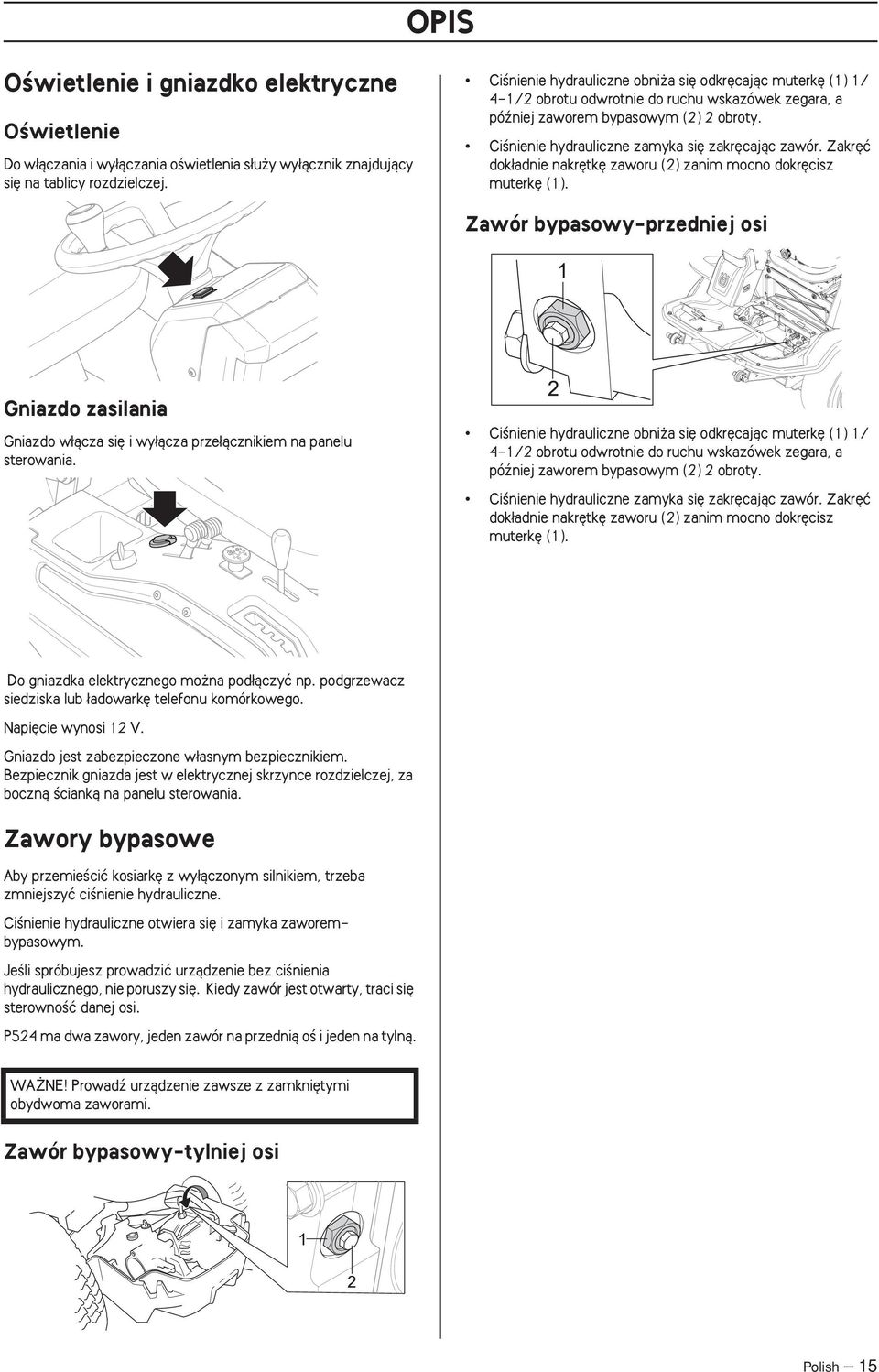

15 OPIS OÊwietlenie i gniazdko elektryczne OÊwietlenie Do w àczania i wy àczania oêwietlenia s u y wy àcznik znajdujàcy si na tablicy rozdzielczej. CiÊnienie hydrauliczne obni a si odkr cajàc muterk (1) 1/ 4-1/2 obrotu odwrotnie do ruchu wskazówek zegara, a póêniej zaworem bypasowym (2) 2 obroty. CiÊnienie hydrauliczne zamyka si zakr cajàc zawór. Zakr ç dok adnie nakr tk zaworu (2) zanim mocno dokr cisz muterk (1). Zawór bypasowy-przedniej osi Gniazdo zasilania Gniazdo w àcza si i wy àcza prze àcznikiem na panelu sterowania. CiÊnienie hydrauliczne obni a si odkr cajàc muterk (1) 1/ 4-1/2 obrotu odwrotnie do ruchu wskazówek zegara, a póêniej zaworem bypasowym (2) 2 obroty. CiÊnienie hydrauliczne zamyka si zakr cajàc zawór. Zakr ç dok adnie nakr tk zaworu (2) zanim mocno dokr cisz muterk (1). Do gniazdka elektrycznego mo na pod àczyç np. podgrzewacz siedziska lub adowark telefonu komórkowego. Napi cie wynosi 12 V. Gniazdo jest zabezpieczone w asnym bezpiecznikiem. Bezpiecznik gniazda jest w elektrycznej skrzynce rozdzielczej, za bocznà Êciankà na panelu sterowania. Zawory bypasowe Aby przemieêciç kosiark z wy àczonym silnikiem, trzeba zmniejszyç ciênienie hydrauliczne. CiÊnienie hydrauliczne otwiera si i zamyka zaworembypasowym. JeÊli spróbujesz prowadziç urzàdzenie bez ciênienia hydraulicznego, nie poruszy si. Kiedy zawór jest otwarty, traci si sterownoêç danej osi. P524 ma dwa zawory, jeden zawór na przednià oê i jeden na tylnà. WA NE Prowadê urzàdzenie zawsze z zamkni tymi obydwoma zaworami. Zawór bypasowy-tylniej osi Polish 15

16 START SILNIKA Przed uruchomieniem Przed uruchomieniem kosiarki zapoznaj si z przepisami bezpieczeƒstwa, z rozmieszczeniem zespo ów sterujàcych oraz z opisem czynnoêci poprzedzajàcych uruchomienie silnika. Przed uruchomieniem kosiarki wykonaj obs ug codziennà zgodnie z Planem obs ugi technicznej. WA NA INFORMACJA Filtr powietrza w pokrywie silnika nie mo e byç zas oni ty np. ubraniem, liêçmi, trawà czy brudami. Ch odzenia silnika jest wówczas gorsze. Istnieje ryzyko powa nego uszkodzenia silnika. W àcz silnik 1 Dopilnuj, eby-zawory by y zakr cone. 2 W àcz hamulec postojowy NaciÊnij guzik PTO-[przeniesienia nap du](no e wy àczone) Zlokalizuj i zaznacz kamienie i inne przeszkody nie dajàce si usunàç, aby na nie nie najechaç. Rozpocznij od du ej wysokoêci koszenia, a nast pnie zmniejszaj jà a do osiàgni cia àdanego rezultatu. Najlepszà wydajnoêç koszenia uzyskuje si przy najwy szej dozwolonej pr dkoêci silnika - patrz dane techniczne (ostrza obracajà si szybko) i niskiej pr dkoêci poruszania kosiarki (operator porusza si powoli). Je eli trawa nie jest zbyt wysoka ani zbyt g sta, mo na zwi kszyç pr dkoêç jazdy lub zmniejszyç obroty silnika nie powodujàc gorszego rezultatu koszenia. Najlepszy efekt mo na osiàgnàç przez cz ste koszenie trawnika. Trawa jest wówczas równo skoszona, a Êcinki równo rozrzucone po powierzchni trawnika. Cz ste koszenie nie pociàga za sobà wi kszej iloêci roboczogodzin poêwi conych ogólnie na piel gnacj trawnika, gdy mo na wówczas kosiç z wi kszà pr dkoêcià jazdy, nie powodujàc jednoczeênie gorszego rezultatu koszenia. Nale y unikaç koszenia mokrej trawy. Rezultat koszenia jest wówczas gorszy, gdy ko a grz znà w rozmi k ej ziemi. Po zakoƒczeniu u ytkowania nale y za ka dym razem sp ukaç kosiark samobie nà od spodu wodà. Zespó koszàcy nale y ustawiç w po o eniu serwisowym. Cz ste koszenie jest szczególnie wa ne w przypadku stosowania zespo u koszàcego BioClip. 4 Silnika nie da si w àczyç, jeêli nie dzia a hamulec parkingowy-i nie jest wciêni ty guzik przeniesienia nap du (PTO) 5 Ustaw regulator przepustnicy w po o eniu Êrodkowym. 6 W razie uruchamiania zimnego silnika nale y przesunàç regulator urzàdzenia rozruchowego, tzw. dêwigni ssania, w ty, a do oporu. 7 Przekr ç kluczyk startowy w po o enie start. 16 Polish

17 START SILNIKA 8 W chwili uruchomienia silnika nale y puêciç kluczyk startowy, aby powróci w po o enie neutralne. Uruchamianie silnika przy s abym akumulatorze OSTRZE ENIE Akumulatory kwasowe o owiowe wytwarzajà gazy wybuchowe. W pobli u akumulatora nie wolno paliç, ani dopuszczaç do wyst powania iskrzenia lub otwartego p omienia. NoÊ zawsze okulary ochronne, gdy znajdujesz si w pobli u akumulatora. WA NE Rozrusznik nie powinien pracowaç za ka dym razem d u ej ni ok. 15 sekund. Je eli silnik nie zostanie uruchomiony w tym czasie, nale y odczekaç ok. 15 sekund przed dokonaniem ponownej próby uruchomienia silnika. 9 Po uruchomieniu silnika nale y stopniowo przesuwaç regulator urzàdzenia rozruchowego, tzw. dêwigni ssania, do przodu. Gdy akumulator jest zbyt s aby, by uruchomiç silnik, nale y go na adowaç. W celu uruchomienia awaryjnego z innego akumulatora, za pomocà kabli rozruchowych, nale y post powaç w nast pujàcy sposób: WA NE Twoja kosiarka posiada instalacj elektrycznà 12 V z minusem na masie. Drugi pojazd musi tak e mieç instalacj elektrycznà 12 V z minusem na masie. Nie wykorzystuj akumulatora kosiarki do uruchamiania innych pojazdów. Sposób pod àczania kabli rozruchowych Zanim silnik zostanie obcià ony, pozostaw go na Êrednich obrotach (gaz do po owy) przez 3 5 min. OSTRZE ENIE Nigdy nie nale y pod àczaç ujemnego z àcza w pe ni na adowanego akumulatora do ujemnego z àcza akumulatora roz adowanego ani pod àczaç go w jego pobli u. Mo e ulatniaç si wodór, co stwarza ryzyko eksplozji. 10 Za pomocà regulatora przepustnicy ustaw àdane obroty silnika. OSTRZE ENIE Nie wolno uruchamiaç silnika w pomieszczeniach zamkni tych, o z ej wentylacji. Spaliny zawierajà trujàcy tlenek w gla. Start i jazda, kiedy jest zimno. JeÊli silnik nie startuje z powodu zimna, powtórz zapalenie kontrolki i spróbuj ponownie. Nie wolno u ywaç gazu do rozruchu ani eteru. WA NE Przy temperaturach poni ej 0 C urzàdzenie musi si grzaç przez oko o 10 minut, aby rozgrza si olej hydrauliczny i przek adnia. W przeciwnym przypadku zachodzi ryzyko uszkodzenia przek adni i skrócenia jej ywotnoêci. Pod àcz koƒce kabla czerwonego do DODATNICH (+) zacisków ka dego z akumulatorów uwa ajàc przy tym, by nie spowodowaç spi cia przez dotkni cie koƒcówkà kabla do podwozia. Pod àcz jeden z koƒców kabla czarnego do UJEMNEGO (-) zacisku tego akumulatora, który jest na adowany. Drugi koniec kabla czarnego pod àcz w dobrym miejscu do MASY NA PODWOZIU, z dala od zbiornika paliwa i akumulatora. Od àcz kable w odwrotnej kolejnoêci. Kabel CZARNY od àcz najpierw od podwozia, a nast pnie od tego akumulatora, który jest na adowany. Na koƒcu od àcz kabel CZERWONY od obu akumulatorów. WA NE Nigdy nie u ywaj przyspieszaczy adowania/urzàdzeƒ rozruchowych. Nie wolno u ywaç tak zwanych przyspieszaczy adowania/ urzàdzeƒ rozruchowych. Cz sto powodujà one wzrost napi cia (zamiast przep ywu pràdu) w celu wytworzenia mocy wymaganej do uruchomienia silnika. Taki wzrost napi cia powoduje uszkodzenie uk adu elektrycznego. Polish 17

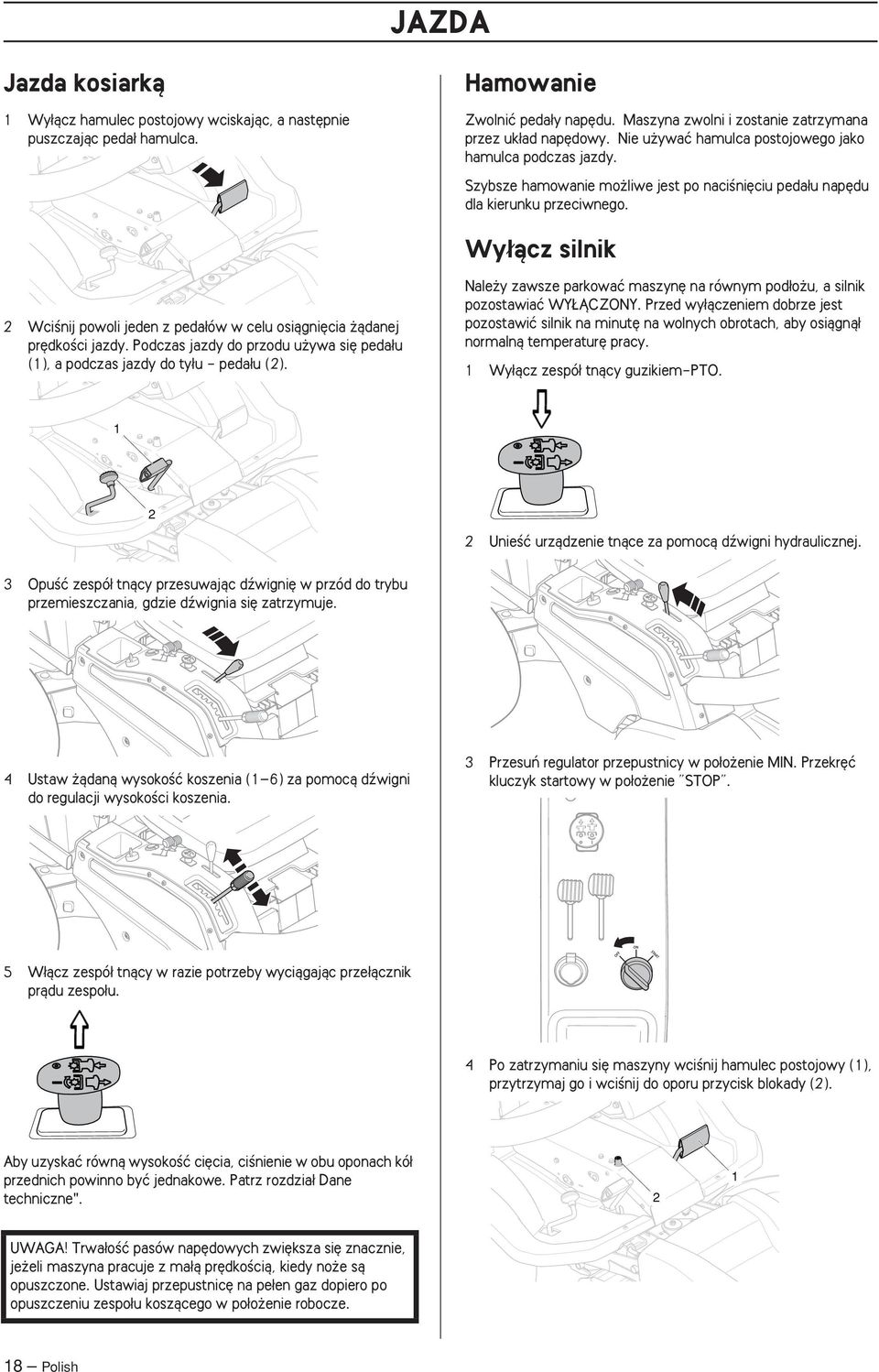

18 JAZDA Jazda kosiarkà 1 Wy àcz hamulec postojowy wciskajàc, a nast pnie puszczajàc peda hamulca. Hamowanie Zwolniç peda y nap du. Maszyna zwolni i zostanie zatrzymana przez uk ad nap dowy. Nie u ywaç hamulca postojowego jako hamulca podczas jazdy. Szybsze hamowanie mo liwe jest po naciêni ciu peda u nap du dla kierunku przeciwnego. Wy àcz silnik 2 WciÊnij powoli jeden z peda ów w celu osiàgni cia àdanej pr dkoêci jazdy. Podczas jazdy do przodu u ywa si peda u (1), a podczas jazdy do ty u - peda u (2). Nale y zawsze parkowaç maszyn na równym pod o u, a silnik pozostawiaç WY ÑCZONY. Przed wy àczeniem dobrze jest pozostawiç silnik na minut na wolnych obrotach, aby osiàgnà normalnà temperatur pracy. 1 Wy àcz zespó tnàcy guzikiem-pto UnieÊç urzàdzenie tnàce za pomocà dêwigni hydraulicznej. 3 OpuÊç zespó tnàcy przesuwajàc dêwigni w przód do trybu przemieszczania, gdzie dêwignia si zatrzymuje. 4 Ustaw àdanà wysokoêç koszenia (1 6) za pomocà dêwigni do regulacji wysokoêci koszenia. 3 Przesuƒ regulator przepustnicy w po o enie MIN. Przekr ç kluczyk startowy w po o enie STOP. 5 W àcz zespó tnàcy w razie potrzeby wyciàgajàc prze àcznik pràdu zespo u. 4 Po zatrzymaniu si maszyny wciênij hamulec postojowy (1), przytrzymaj go i wciênij do oporu przycisk blokady (2). Aby uzyskaç równà wysokoêç ci cia, ciênienie w obu oponach kó przednich powinno byç jednakowe. Patrz rozdzia Dane techniczne". 2 1 UWAGA Trwa oêç pasów nap dowych zwi ksza si znacznie, je eli maszyna pracuje z ma à pr dkoêcià, kiedy no e sà opuszczone. Ustawiaj przepustnic na pe en gaz dopiero po opuszczeniu zespo u koszàcego w po o enie robocze. 18 Polish

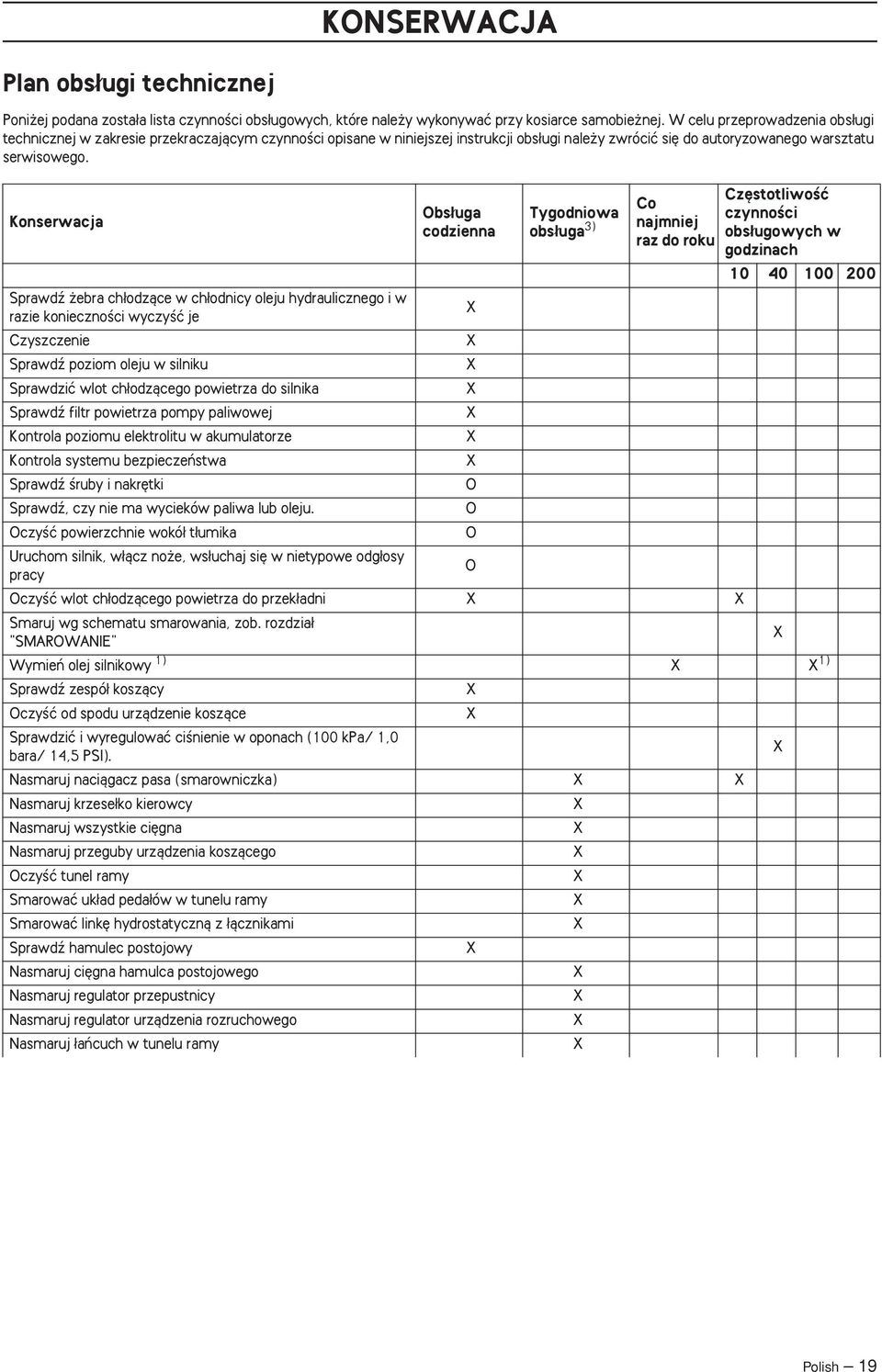

19 KONSERWACJA Plan obs ugi technicznej Poni ej podana zosta a lista czynnoêci obs ugowych, które nale y wykonywaç przy kosiarce samobie nej. W celu przeprowadzenia obs ugi technicznej w zakresie przekraczajàcym czynnoêci opisane w niniejszej instrukcji obs ugi nale y zwróciç si do autoryzowanego warsztatu serwisowego. Konserwacja Obs uga codzienna Tygodniowa obs uga 3) Co najmniej raz do roku Cz stotliwoêç czynnoêci obs ugowych w godzinach Sprawdê ebra ch odzàce w ch odnicy oleju hydraulicznego i w razie koniecznoêci wyczyêç je Czyszczenie Sprawdê poziom oleju w silniku Sprawdziç wlot ch odzàcego powietrza do silnika Sprawdê filtr powietrza pompy paliwowej Kontrola poziomu elektrolitu w akumulatorze Kontrola systemu bezpieczeƒstwa Sprawdê Êruby i nakr tki O Sprawdê, czy nie ma wycieków paliwa lub oleju. O OczyÊç powierzchnie wokó t umika O Uruchom silnik, w àcz no e, ws uchaj si w nietypowe odg osy pracy O OczyÊç wlot ch odzàcego powietrza do przek adni Smaruj wg schematu smarowania, zob. rozdzia "SMAROWANIE" Wymieƒ olej silnikowy 1) 1) Sprawdê zespó koszàcy OczyÊç od spodu urzàdzenie koszàce Sprawdziç i wyregulowaç ciênienie w oponach (100 kpa/ 1,0 bara/ 14,5 PSI). Nasmaruj naciàgacz pasa (smarowniczka) Nasmaruj krzese ko kierowcy Nasmaruj wszystkie ci gna Nasmaruj przeguby urzàdzenia koszàcego OczyÊç tunel ramy Smarowaç uk ad peda ów w tunelu ramy Smarowaç link hydrostatycznà z àcznikami Sprawdê hamulec postojowy Nasmaruj ci gna hamulca postojowego Nasmaruj regulator przepustnicy Nasmaruj regulator urzàdzenia rozruchowego Nasmaruj aƒcuch w tunelu ramy Polish 19

20 KONSERWACJA Konserwacja 1) Pierwsza wymiana po 25 godz. pracy. W przypadku jazdy z du ym obcià eniem lub w wysokiej temperaturze otoczenia sprawdê po ka dych 50 godz. 2) Czyszczenie i wymiana powinny odbywaç si cz Êciej w przypadku eksploatacji w warunkach du ego zapylenia. 3) Je eli codziennie u ywasz maszyny, powinna ona byç smarowana dwa razy w tygodniu. 4) Do wykonania w autoryzowanym punkcie obs ugi technicznej. = Opis w niniejszej instrukcji obs ugi O = Brak opisu w niniejszej instrukcji obs ugi Obs uga codzienna Tygodniowa obs uga 3) Co najmniej raz do roku Cz stotliwoêç czynnoêci obs ugowych w godzinach OczyÊç dok adnie powierzchni wokó silnika OczyÊç dok adnie powierzchni wokó przek adni Sprawdê paski klinowe O Kontrola poziomu oleju w przek adni Kontrola i regulacja ci gna urzàdzenia rozruchowego Dociàgnij Êruby i nakr tki O Kontrola i regulacja ci gna przepustnicy OczyÊç filtr powietrza. Wymieƒ filtr paliwa Wymieƒ Êwiec zap onowà. Sprawdê, czy nie zachodzi potrzeba wymiany oleju 4), filtra 4) w przek adni O Wymieƒ silnikowy filtr oleju Wymieniç filtr na ssaniu w zbiorniku p ynu hydraulicznego 4) O Sprawdzaj pr dkoêç obrotu kó przednich i tylnych zgodnie z harmonogramem serwisowania. 4) O O O Wykonaj obs ug technicznà po 200 godz. 4) O WA NE Podczas pracy maszyny przewody znajdujà si pod dzia aniem wysokiego ciênienia. Nie pod àczaj ani nie roz àczaj przewodów podczas pracy uk adu hydraulicznego. Mo e to doprowadziç do ci kich obra eƒ. OSTRZE ENIE Nie wolno podejmowaç adnych czynnoêci naprawczych lub serwisowych przy silniku bàdê agregacie tnàcym przed: Wy àczeniem silnika. Zaciàgni ciem hamulca postojowego. Wyj ciem kluczyka ze stacyjki. Od àczeniem przystawki tnàcej. 20 Polish

21 KONSERWACJA Czyszczenie CzyÊç maszyn bezpoêrednio po zakoƒczeniu jej u ytkowania. O wiele atwiej jest sp ukaç Êcinki trawy, gdy jeszcze nie wysch y i nie przylgn y na dobre. Os ona przednia Poluzuj blokad tylnà cz Êcià kluczyka zap onu lub innym narz dziem i zdejmij pokryw przednià. Pokrywa przednia zamocowana jest do ramy za pomocà dwóch haków. Zabrudzenia olejowe mo na rozpuêciç za pomocà zimnego Êrodka odt uszczajàcego. Rozpyl cienkà warstw Êrodka. Sp ucz wodà pod normalnym ciênieniem. Nie kieruj strumienia w stron elementów elektrycznych i o ysk. Nie polewaj wodà rozgrzanych powierzchni, np. silnika i uk adu wydechowego. Po czyszczeniu zaleca si uruchomiç silnik i przejechaç si kawa ek kosiarkà, by wyparowa a woda. W razie potrzeby nasmaruj maszyn po oczyszczeniu. Dobrze jest nasmarowaç dodatkowo o yska, je eli zosta y popryskane Êrodkiem odt uszczajàcym lub strumieniem wody. Os ona przy prawym b otniku Zdejmij ga k dêwigni regulacji szybkoêci (1), wyjmij Êruby (2 i 3), a nast pnie zdejmij pokryw. WA NA INFORMACJA Nie p ucz wodà pod wysokim ciênieniem i nie stosuj mycia parowego. Zachodzi wówczas du e ryzyko dostania si wody do o ysk i z àczy elektrycznych. Mo e to doprowadziç do korozji, a w dalszej konsekwencji do zak óceƒ w dzia aniu kosiarki. Na ogó szkody te mogà byç wi ksze w razie dodawania Êrodków czyszczàcych. Os ona przy lewym b otniku Odkr ç Êruby os ony przy b otniku (2 szt.) i zdejmij os on. Zdejmowanie os on kosiarki samobie nej Maska silnika Przesuƒ siedzisko w przód, do oporu. Odchyl siedzisko. Odciàgnàç uchwyty zatrzaskowe pokrywy silnika. Uchwyty zatrzaskowe znajdujà si po wewn trznej stronie ramy silnika. Pokrywa boczna Poluzuj Êruby, które mocujà pokryw bocznà i zdemontuj jà. Pokrywa tylna Otworzyç pokryw silnika do przodu. Odkr ç Êruby i zdejmij os on. Polish 21

22 KONSERWACJA Regulacja hamulca postojowego OSTRZE ENIE èle wyregulowany hamulec postojowy mo e byç przyczynà gorszej zdolnoêci hamowania. Sprawdê, czy hamulec parkingowy jest prawid owo ustawiony, stawiajàc urzàdzenie na pochy oêci. W àcz i zablokuj hamulce postojowy. Je eli maszyna nie stoi nieruchomo, nale y wyregulowaç hamulec postojowy post pujàc w nast pujàcy sposób. 1 Ustaw maszyn na p askim i równym pod o u. 2 Sprawdê, czy nie jest w àczony hamulec postojowy. 3 Zdejmij lewà os on przy b otniku. 4 Poluzuj nakr tki zabezpieczajàce. 5 Ustawiç luz pomi dzy obudowà i Êrubà regulacyjnà na 1 mm (0,040"), ciàgnàc w tym samym czasie obudow. Zapewni to ok. 40 mm luz peda u. Wymiana filtra odbywa si w nast pujàcy sposób: 1 UnieÊ mask silnika. 2 Przesuƒ zaciski przewodu gi tkiego, umieszczajàc je z dala od filtra. Pos u si szczypcami p askimi. 3 Od àcz oba koƒce przewodu gi tkiego od filtra. 4 W ó nowy filtr w koƒcówki przewodów gi tkich. W razie potrzeby koƒcówki filtra mo na posmarowaç roztworem myd a, aby u atwiç monta. 5 Nasuƒ zaciski z powrotem na filtr i zaciênij je. Kontrola filtra powietrza pompy paliwa Nale y regularnie sprawdzaç, czy filtr powietrza pompy paliwa nie jest zanieczyszczony. W razie potrzeby nale y oczyêciç filtr przy u yciu p dzla. Wyjmij Êruby i odchyl pomp, przy czym nie trzeba zdejmowaç adnych przewodów gi tkich. Za ó pomp z powrotem na wspornik. 6 Dokr ç nakr tki z umiarkowanà si à, aby nie uszkodziç Êruby regulacyjnej. 7 Hamulec nale y jeszcze raz skontrolowaç po wyregulowaniu. 8 Za ó lewà os on przy b otniku. Sprawdzanie ci gna przepustnicy Sprawdê, czy silnik reaguje na dodawanie gazu i czy przy ca kowicie otwartej przepustnicy (pe en gaz) pracuje na odpowiednio wysokich obrotach. W razie wàtpliwoêci zwróç si do warsztatu serwisowego. Sprawdzanie ci gna ssania Je eli silnik wydziela czarny dym lub trudno jest go uruchomiç, przyczynà tego mo e byç êle wyregulowane ci gno urzàdzenia rozruchowego (ci gno górne). W razie wàtpliwoêci zwróç si do warsztatu serwisowego. Wymiana filtra powietrza Przyczynà spadku mocy lub nierównej pracy silnika mo e byç zapchany filtr powietrza. Dlatego wa ne jest, aby filtr powietrza wymieniaç w regularnych odst pach czasu (odnoênie d ugoêci okresów mi dzyserwisowych (patrz Konserwacja/Plan obs ugi technicznej). Wymiana filtra odbywa si w nast pujàcy sposób: 1 UnieÊ mask silnika. OSTRZE ENIE Uk ad wydechowy jest goràcy. Odczekaj a ostygnie, zanim przystàpisz do wymiany filtra powietrza. 2 Poluêniç dwa zaciski mocujàce os on filtra i wyjàç go. Wymiana filtra paliwa Zamontowany na przewodzie filtr paliwa nale y wymieniaç co 100 godz. pracy maszyny (raz na sezon) lub cz Êciej, gdy jest zapchany. WA NE Nigdy nie uruchamiaj silnika, gdy zdj ty jest filtr powietrza. Filtrów nie nale y nasàczaç olejem. Nale y je zak adaç w stanie suchym. 22 Polish

23 KONSERWACJA 3 Wyjàç wk ad filtra z obudowy. 4 OczyÊç filtr postukujàc nim ostro nie o twardà powierzchni, a nast pnie przedmuchujàc go od wewnàtrz spr onym powietrzem. Nigdy nie usuwaj zanieczyszczeƒ szczotkà. Wymieƒ filtr powietrza, je eli jest on bardzo zanieczyszczony. P524 posiadajà dodatkowy filtr znajdujàcy si za wk adem filtra. WyczyÊciç filtr opukujàc go ostro nie o twardà powierzchni. Do czyszczenia tego filtra nie u ywaç spr onego powietrza. Wymiana Êwiecy zap onowej 1 Zdejmij nasadk przewodu zap onowego i oczyêç powierzchnie wokó Êwiecy zap onowej. 2 Wykr ç Êwiec zap onowà za pomocà nasadowego klucza do Êwiec 3/4 (19 mm). 3 Sprawdê Êwiec zap onowà. Wymieƒ Êwiec zap onowà, je eli elektrody sà nadpalone lub je eli izolator jest p kni ty bàdê uszkodzony. OczyÊç Êwiec zap onowà szczotkà drucianà, je eli ma ona zostaç u yta. 4 Wkr ç z powrotem Êwiec zap onowà r kà, aby nie spowodowaç uszkodzenia gwintu. 5 Gdy Êwieca zap onowa przylega do gniazda, dokr ç jà kluczem do Êwiec, tak aby podk adka zosta a ÊciÊni ta. U ywanà Êwiec nale y dokr ciç o 1/8 obrotu od momentu, gdy przylega ona do gniazda. Nowà Êwiec nale y dokr ciç o 1/4 obrotu od momentu, gdy przylega ona do gniazda. 6 Za ó z powrotem nasadk przewodu zap onowego. 5 Wymieniç wk ad filtra. Upewniç si, e wk ad filtra jest prawid owo zamontowany na wlocie powietrza w obudowie filtra. 6 Za o yç pokryw filtra powietrza, upewniajàc si, e apacz czàstek sta ych skierowany jest w dó. UWAGA Nierównomiernie dokr cona Êwieca zap onowa mo e spowodowaç przegrzanie i uszkodzenie silnika. Zbyt mocne dokr cenie Êwiecy zap onowej mo e spowodowaç uszkodzenie gwintu w g owicy cylindra. Czyszczenie silnika i t umika Silnik i t umik nale y czyêciç, usuwajàc z nich przylgni tà traw i zanieczyszczenia. Przylgni ta trawa, nasiàkni ta benzynà i olejem, zwi ksza ryzyko po aru i powoduje gorsze ch odzenie maszyny. Zanim przystàpisz do czyszczenia, odczekaj, a silnik ostygnie. Zanieczyszczenia olejowe usuwaj przy u yciu Êrodka odt uszczajàcego, w innych przypadkach myj wy àcznie wodà przy u yciu szczotki. Âcinki trawy przyleg e do t umika i do powierzchni wokó niego szybko wysychajà, powodujàc niebezpieczeƒstwo po aru. Po ostygni ciu t umika nale y je sczyêciç szczotkà lub sp ukaç. Uk ad zap onowy Silnik wyposa ony jest w elektroniczny uk ad zap onowy. Tylko Êwieca zap onowa wymaga konserwacji. Zalecane Êwiece zap onowe, patrz "Dane techniczne". UWAGA Niew aêciwy typ Êwiecy zap onowej mo e spowodowaç uszkodzenie silnika. Kontrola systemu bezpieczeƒstwa Maszyna wyposa ona jest w system bezpieczeƒstwa, który uniemo liwia jej uruchomienie i jazd w okolicznoêciach podanych poni ej. Uruchomienie silnika powinno byç mo liwe tylko, je eli spe nione sà nast pujàce warunki: Nap d i no e sà wy àczone Przycisk WOM niew àczony. W àczony jest hamulec postojowy. Silnik musi si zatrzymaç, je eli wystàpi jedno z poni szych: Zespó tnàcy jest obni ony a kierowca wstanie z miejsca. Zespó tnàcy jest uniesiony, hamulec postojowy nie jest uruchomiony a kierowca wstanie z miejsca. Nale y codziennie sprawdzaç czy dzia a system bezpieczeƒstwa przez prób uruchomienia silnika, podczas gdy nie jest spe niony jeden z powy szych warunków. Zmieƒ warunki i spróbuj ponownie. Polish 23
