1 INOVACIJE U ODVODNJAVANJU - EKSPERTI ZA ODVODNJAVANJE FILCOTEN čelik beton Sistemi za odvodnjavanje

2 Eksperti za odvodnjavanje PURATOR nudi komplet proizvoda i sistemskih rešenja u oblasti odvodnjavanja i tretmana otpadnih voda. O kompaniji Kompanija PURATOR je osnovana 1952 u Beču. Osnivači kompanije su Inž. Friedrich Ostreicher i Dr. Rudolph Ponninger. Tokom ponovne izgradnje nakon dugog svetskog rata razvijeni su i utvrđeni savremeni standardi u oblasti tretmana otpadnih voda. Proizvedeni su prvi mehanički prečistači i PURATOR postaje lider na tom tržištu. Nešto kasnije kompanija preduzima istorijski korak i proizvodi prvo postrojenje za biološki tretman otpadnih voda u Austriji. Do današnjih dana je proizvedeno i instalirano samo u Austriji preko postrojenja. Ovu osnovnu delatnost kompanija je tokom godina proširila akivnostima u srodnim oblastima kao što su: odvodnjavanje površina i objekata, gravitaciona separacija lakih tečnosti i organskih masti i prepumpavanje voda. Tokom devedesetih godina prošlog veka došlo je do ubrzanog razvoja u regionu pa je odgovor kompanije na to bilo osnivanje grupe Purator Central Eastern Europe koja razvija ćerke kompanije u Mađarskoj, Rumuniji, Poljskoj, Češkoj i Slovačkoj. Primenjujući najviše standarde u proizvodnji i pružanju usluga, timovi stručnjaka iz svih zemalja trude se da uspešno odgovore na sve postavljene zahteve. Aktivnosti kompanije su od međunarodnog značaja i težnja kompanije je očuvanje životne sredine za nas i buduće generacije. Purator Ekotehnika d.o.o. je ćerka kompanije Purator CEE i osnovana je u Beogradu i to početkom 2005 godine. Njenim osnivanjem usluge i proizvodi za klijente na teritoriji Srbije i Crne Gore postali su mnogo dostupniji. Radujemo se budućoj saradnji! S poštovanjem Srđan Mitić, dipl.maš.ing. Direktor Polska Warszawa Brno Wien Bratislava Budapest Trzin Soblinec Sarajevo Beograd Burgas Eksperti u odvodnjavanju Od početka svojih aktivnosti na ovom tržištu kompanija Purator Ekotehnika se bavi primenom novih tehnologija, savremenih proizvoda i implementacijom sistemskih rešenja u oblasti linijskog odvodnjavanja. U okviru tog procesa, dodatno približavamo našim klijentima kroz ovaj katalog, nove proizvode sa svim svojim tehničkim karakteristikama. Podsećamo Vas da u okviru ove oblasti kompanija Purator nudi: Pristup različitih materijala (beton, polimer beton, čelik, plastika) za prefabrikovane kanale Različite sisteme za linijsko odvodnjavanje prema EN 1433 Tehničku podršku, savete naših profesionalaca Hidrauličke proračune Detalje ugradnje i održavanja Tehničke crteže, tehničke opise za projektnu dokumentaciju 2

3 Opšta uputstva za montažu KONTAKT Popločavanje kamenom Posteljica od šljunka Betonska posteljica Nosivi sloj šljunka Ekspanzioni spoj Industrijski podovi Armiranobetonska ploča Betonska posteljica Nosivi sloj šljunka Vrh Betonska posteljica Besprekoran spoj Ekspanzioni spoj Klasa opterećenja Kvalitet betonske baze prema X Y Z Šipka > 30 Gornja perforacija cm X X cm > X A 15 kn C16/ mm 3-5 mm 3-5 mm Y Z X Z Y Y Z X Svetli otvor + 48 mm Ubaciti zaštitni poklopac pre montaže 102 Bitumenska traka Elastične fugne X Bitumenska traka Spoj za održavanje Rukavac Nameštanje sredstva za lepljenje Gornji deo Bitumenski šljunak Sloj bitumena Kamene ploče/ pločice Malter/ košuljica Gornji deo Armirani šljunak Sloj bitumena Nosivi sloj šljunka B 125 kn C 250 kn D 400 kn E 600 kn F 900 kn C20/25 C20/25 C25/30 C25/30 C25/30 > 8 cm > 10 cm > 15 cm > 15 cm > 15 cm > 20 cm Visina Min.visina kanala -8cm Min.visina kanala -5cm kanala > 8 cm > 10 cm > 15 cm > 20 cm > 20 cm > 25 cm Nepotrebna Ø = 8 mm svakih 20 cm *Zahteva minimum kvaliteta betona, koji treba da bude prilagođen lokalnim zahtevima Za više informacija posetite ili kontaktirajte našu tehničku podršku. PAŽNJA:Prilikom izbora proizvoda i instalacije obratiti pažnju na ubrzanje i sile opterećenja. Ugradnja mora biti izvedena prema datim uputstvima. Tehničke specifikacije su podložne promena bez prethodnog obaveštenja. > 50 Izliv Epoksi zaptivna masa Uputstva i primeri ugradnje BG-a su opšti i moraju biti prilagođeni lokalnim uslovima. Opšte tehničke regulative i propisi se moraju uzeti u obzir. BG drenažni kanali se postavljaju na zemljanu osnovu i mora se obratiti pažnja na nagib prilikom iskopa. Smer toka u betonskoj kanalici je definisan strelicom. (Za detalje videti primere ugradnje i tabelu). 2 Šav između pojedinih kanala može biti popunjen odgovarajućim zaptivnim materijalom. Počev od klase opterećenja C250 kn pričvršćivanje poklopca je neophodno prema EN Zavisno od aplikacije preporučujemo vezu uz pomoć zavrtnja ili stega. 4 Pre izrade završnog sloja, povezati kanal sa rešetkom i pritegnuti vijke. Bitno je obezbediti čvrst i dugotrajan spoj. Prilikom kompaktiranja voditi računa da se ne ošteti kanal. Kod prisustva horizontalnih sila (površina beton) spoj se mora nalaziti na rastojanju cm od kanala. Svi završni slojevi moraju biti 3-5mm viši od površine rešetke. 7 U oblastima gde postoje hemijski uticaji (sredstva za odleđivanje, kiseline, ) preporučujemo ugradnju kanala sa ivicom od nerđajućeg čelika. Ova uputstva za ugradnju važe i za slivnike MONTAŽA BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN

4 FILCOTEN light FILCOTEN light 100 uključujući šlic rešetku INOVACIJA / 132 Visina elementa kl.a = 112 mm Visina elementa kl.c ili D = 132 mm INOVACIJA!Najlakši betonski kanal >> FILCOTEN light, nominalna širina 100 Kanal izrađen od Filcoten betona. Rešetke sa samo-zaključavanjem FILCOTEN light NW 100, Br. 0 0,0 % 9,2 kg FILCOTEN light NW 100, Br. 0, L=500 mm 0,0 % 4,6 kg FILCOTEN light NW 100, Br ,0 % 10,7 kg FILCOTEN light NW 100, Br ,0 % 12,2 kg Dodatna naplata za kanale sa izlivom DN FILCOTEN light NW 100, Br. 1 do Br.10 0,5 % 9,4-12,1 kg 54 / 42 Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal light rebrasta rešetka 1000/124/2, SW 8/85 A 15 kn 1,6 kg light rebrasta rešetka 500/124/2, SW 8/85 A 15 kn 0,8 kg light rebrasta rešetka 1000/124/2, SW 5/85, nerđajući čelik V2A A 15 kn 1,6 kg light rebrasta rešetka 500/124/2, SW 5/85, nerđajući čelik V2A A 15 kn 0,8 kg light mrežasta rešetka 1000/124/2, MW 30/10 B 125 kn 2,6 kg light mrežasta rešetka 500/124/2, MW 30/10 B 125 kn 1,3 kg light mrežasta rešetka 1000/124/2, MW 30/10, nerđajući čelik V2A B 125 kn 2,6 kg light mrežasta rešetka 500/124/2, MW 30/10, nerđajući čelik V2A B 125 kn 1,3 kg light liveno gvozdena mrežasta rešetka 500/124/5, MW 15/25 C 250 kn 2,6 kg light liveno gvozdena mrežasta rešetka 500/124/5, MW 15/25 sa zaštitom protiv korozije C 250 kn 2,6 kg 240 Artikal Br. FILCOTEN asimetrična šlic rešetka sa dodacima materijal Klasa opterećenja Težina(ca.) Šlic rešetka, NW 100, 1000/126/112/SH 110, SW 18 pocinkovan A 15 kn 3,1 kg Šlic rešetka, NW 100, 1000/126/132/SH 110, SW 18 pocinkovan C 250 kn 5,7 kg Šlic umetak sa kvadratnom perforacijom 8/8 mm, L = 500 mm pocinkovan 0,1 kg Šlic umetak sa kvadratnom perforacijom 8/8 mm, pocinkovan 0,2 kg Čeoni poklopac V NW 100, različite visine mm pocinkovan 0,1 kg Element za održavanje, NW 100, 500/126/112/SH 110, SW 18 pocinkovan A 15 kn 3,3 kg Element za održavanje, NW 100, 500/126/132/SH 110, SW 18 pocinkovan D 400 kn 4,5 kg Šlic rešetka, NW 100, 1000/126/112/SH 110, SW 18 nerđajući čelik V2A A 15 kn 3,1 kg Šlic rešetka, NW 100, 1000/126/132/SH 110, SW 18 nerđajući čelik V2A C 250 kn 5,7 kg Šlic umetak sa kvadratnom perforacijom 8/8 mm, L=500 mm nerđajući čelik V2A 0,1 kg Šlic umetak sa kvadratnom perforacijom 8/8 mm, L=1000 mm nerđajući čelik V2A 0,2 kg Čeoni poklopac E NW 100, različite visine mm nerđajući čelik V2A 0,1 kg Element za održavanje, NW 100, 500/126/112/SH 110, SW 18 nerđajući čelik V2A A 15 kn 3,3 kg Element za održavanje, NW 100, 500/126/132/SH 110, SW 18 nerđajući čelik V2A D 400 kn 4,5 kg Specijalna rešetka sa optimalnu ugradnju SW 18, L= 1000 mm drvo 0,2 kg Alat za otvaranje elementa za održavanje plastika 0,1 kg FILCOTEN simetrična šlic rešetka, L= 500 mm i klasa opterećenja D 400 na zahtev. Upustva za ugradnju na Artikal Br. Dodaci materijal Težina(ca.) Kom/Pal light sabirno okno 500/140/500 sa KG mufom DN 100 FILCOTEN 24,9 kg light kofica za sabirno okno plastika 0,2 kg light sifon DN 100 plastika 0,1 kg BG sifon za izliv DN 100 plastika 0,2 kg light čeoni poklopac pocinkovan 0,2 kg light čeoni poklopac sa izlivom DN 100 pocinkovan 0,3 kg light čeoni poklopac nerđajući čelik V2A 0,2 kg light čeoni poklopac sa izlivom DN 100 nerđajući čelik V2A 0,3 kg light element za zaključavanje za mrežastu rešetku pocinkovan 0,1 kg light element za zaključavanje za liveno gvozdenu rešetku ofarban u crno 0,1 kg light fiksirajući element za liveno gvozdenu rešetku ofarban u crno 0,1 kg FILCOTEN light Ekstremno lak i Ekstremno lak i stabilan stabilan FILCOTEN light mini >> FILCOTEN light mini, nominalna širina 100 Niskoprofilni FILCOTEN kanal FILCOTEN light mini NW 100, H = 55 mm 0,0 % 6,1 kg Dodatna naplata za kanale sa izlivom DN 100 Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal Rešetke videti FILCOTEN light NW 100 Artikal Br. Dodaci materijal Težina(ca.) Kom/Pal light mini čeoni poklopac pocinkovan 0,1 kg light mini čeoni poklopac nerđajući čelik V2A 0,1 kg light element za zaključavanje za mrežastu rešetku pocinkovan 0,1 kg light element za zaključavanje za liveno gvozdenu rešetku ofarban u crno 0,1 kg light fiksirajući element za liveno gvozdenu rešetku ofarban u crno 0,1 kg 4

5 FILCOTEN light Detalji FILCOTEN light 150 uključujući šlic rešetku FILCOTEN light INOVACIJA!Najlakši betonski kanal INOVACIJA >> FILCOTEN light, nominalna širina 150 Kanal izrađen od Filcoten betona. Rešetke sa samo-zaključavanjem. Za Ekstremno dobrobitlak i čovekove stabilan sredine FILCOTEN light NW 150, Br. 0 0,0 % 17,6 kg FILCOTEN light NW 150, Br. 0, L = 500 mm 0,0 % 8,8 kg Dodatna naplata za kanale sa izlivom DN 150 Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal light rebrasta rešetka 1000/178/3, SW 8/130 A 15 kn 2,9 kg light rebrasta rešetka 500/178/3, SW 8/130 A 15 kn 1,5 kg light mrežasta rešetka 1000/178/2, MW 30/10 B 125 kn 4,6 kg light mrežasta rešetka 500/178/2, MW 30/10 B 125 kn 2,3 kg light liveno gvozdena mrežasta rešetka 500/178/5, MW 15/28 C 250 kn 4,6 kg 200 Artikal Br. FILCOTEN asimetrična šlic rešetka sa dodacima materijal Klasa opterećenja Težina(ca.) Šlic rešetka, NW 150, 1000/180/132/SH 110, SW 18 pocinkovan C 250 kn 6,2 kg Šlic umetak sa kvadratnom perforacijom 8/8 mm, L = 500 mm pocinkovan 0,1 kg Šlic umetak sa kvadratnom perforacijom 8/8 mm, pocinkovan 0,2 kg Čeoni poklopac V NW 150, različite visine mm pocinkovan 0,1 kg Element za održavanje, NW 150, 500/180/132/SH 110, SW 18 pocinkovan D 400 kn 5,2 kg Šlic rešetka, NW 150, 1000/180/132/SH 110, SW 18 nerđajući čelik V2A C 250 kn 6,2 kg Šlic umetak sa kvadratnom perforacijom 8/8 mm, L = 500 mm nerđajući čelik V2A 0,1 kg Šlic umetak sa kvadratnom perforacijom 8/8 mm, nerđajući čelik V2A 0,2 kg Čeoni poklopac E NW 150, različite visine mm nerđajući čelik V2A 0,1 kg Element za održavanje, NW 150, 500/180/132/SH 110, SW 18 nerđajući čelik V2A D 400 kn 5,2 kg Specijalna rešetka sa optimalnu ugradnju SW 18, L= 1000 mm drvo 0,2 kg Alat za otvaranje elementa za održavanje plastika 0,1 kg FILCOTEN simetrična šlic rešetka, L= 500 mm i klasa opterećenja D 400 na zahtev. Upustva za ugradnju na Artikal Br. Dodaci materijal Težina(ca.) Kom/Pal light sabirno okno 500/195/650 sa KG mufom DN 150 FILCOTEN 45 kg light kofica za sabirno okno plastika 0,3 kg BG PVC sifon DN 150/87 plastika 3,9 kg light sifon DN 150 plastika 0,2 kg light čeoni poklopac pocinkovan 0,3 kg light čeoni poklopac sa izlivom DN 100 pocinkovan 0,4 kg light čeoni poklopac nerđajući čelik V2A 0,3 kg light čeoni poklopac sa izlivom DN 100 nerđajući čelik V2A 0,4 kg light element za zaključavanje za mrežastu rešetku pocinkovan 0,1 kg light element za zaključavanje za liveno gvozdenu rešetku ofarban u crno 0,1 kg light fiksirajući element za liveno gvozdenu rešetku ofarban u crno 0,1 kg Rebrasta rešetka NW 100 Mrežasta rešetka MW 30/10 Liveno gvozdena mrežasta rešetka, Šlic rešetka SW 18, pocinkovani SW 8/85 / V2A SW 5/85 Rebrasta rešetka NW 150 NW 100 pocinkovani ili V2A MW 15/25 za NW 100 pocinkovani ili nerđajući čelik pocinkovani SW 8/130 NW 150 samo pocinkovana MW 15/28 za NW 150 za sve svetle otvore : Elementi za dodatno zaključavanje rešetki KONTAKT MONTAŽA BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN Element za održavanje sa alatom za otvaranje Specijalna rešetka za optimalnu ugradnju Liveno gvozdena - mrežasta rešetka sa elementom za pričvršćivanje 5

6 INOVACIJA! FILCOTEN tec Najlakši betonski kanal Ekstremno lak i stabilan >> FILCOTEN tec sa pocinkovanom ivicom, nominalna širina 100 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od pocinkovanog čelika do Kl. C FILCOTEN tec V NW 100, Br. 0 0,0 % 13,1 kg FILCOTEN tec V NW 100, Br. 0, L = 500 mm 0,0 % 6,6 kg FILCOTEN tec V NW 100, Br ,0 % 15,0 kg FILCOTEN tec V NW 100, Br ,0 % 16,9 kg Dodatna naplata za kanale sa izlivom DN FILCOTEN tec V NW 100, Br. 1 do Br. 10 0,5 % 13,3-16,7 kg 42 / 36 FILCOTEN tec 100 sa pocinkovanom ili ivicom od nerđajućeg čelika ) Nije moguće antivandal zaključavanje FILCOTEN tec mini / /80 >> FILCOTEN tec sa ivicom od nerđajućeg čelika, nominalna širina 100 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od nerđajućeg čelika V2A do Kl. C FILCOTEN tec E NW 100, Br ,0 % 15,0 kg Dodatna naplata za kanale sa izlivom DN 100 >> Rešetke i dodaci za kanale sa zaštitnom ivicom od pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal tec rebrasta rešetka 1000/122/20, SW 8/85 2) A 15 kn 1,5 kg tec rebrasta rešetka 500/122/20, SW 8/85 2) A 15 kn 0,8 kg tec rebrasta rešetka 1000/122/20, SW 5/85, nerđajući čelik V2A 1+2) A 15 kn 1,5 kg tec rebrasta rešetka 500/122/20, SW 5/85, nerđajući čelik V2A 1+2) A 15 kn 0,8 kg tec mrežasta rešetka 1000/122/20, MW 30/10 B 125 kn 2,8 kg tec mrežasta rešetka 500/122/20, MW 30/10 B 125 kn 1,4 kg tec mrežasta rešetka 1000/122/20, MW 30/10 C 250 kn 3,3 kg tec mrežasta rešetka 500/122/20, MW 30/10 C 250 kn 1,6 kg tec mrežasta rešetka 1000/122/20, MW 30/10, nerđajući čelik V2A C 250 kn 3,3 kg tec mrežasta rešetka 500/122/20, MW 30/10, nerđajući čelik V2A C 250 kn 1,6 kg tec liveno gvozdena rešetka 500/122/20, MW 29/13 C 250 kn 3,2 kg tec perforirana rešetka 1000/122/20, Ø 6,5 mm A 15 kn 1,9 kg tec perforirana rešetka 1000/122/20, Ø 6,5 mm, nerđajući čelik V2A A 15 kn 1,9 kg 120 tec dizajn rešetke - različite varijante Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal tec sabirno okno V 500/144/500 sa KG mufom DN 100 FILCOTEN 24 kg tec sabirno okno E 500/144/500 sa KG mufom DN 100 FILCOTEN 24 kg tec kofica za sabirno okno plastika 0,2 kg BG PVC sifon DN 150/87 plastika 3,9 kg tec sifon DN 100 plastika 0,1 kg BG sifon za izliv DN 100 plastika 0,2 kg tec čeoni poklopac pocinkovan 0,2 kg tec čeoni poklopac sa izlivom DN 100 pocinkovan 0,3 kg tec čeoni poklopac nerđajući čelik V2A 0,2 kg tec čeoni poklopac sa izlivom DN 100 nerđajući čelik V2A 0,3 kg tec zaključavanje rešetke antivandal i protiv krađe NW 100 0,1 kg >> FILCOTEN tec mini, nominalna širina 100 Niskoprofilni kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom FILCOTEN tec V mini NW 100, H = 60 mm 0,0 % 7,1 kg FILCOTEN tec E mini NW 100, H = 60 mm 0,0 % 7,1 kg FILCOTEN tec V mini NW 100, H = 80 mm 0,0 % 8,8 kg FILCOTEN tec E mini NW 100, H = 80 mm 0,0 % 8,8 kg Dodatna naplata za kanale sa izlivom DN 100 Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal Rešetke videti FILCOTEN tec NW 100 Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal tec mini čeoni poklopac pocinkovan 0,1 kg tec mini čeoni poklopac nerđajući čelik V2A 0,1 kg 6

7 INOVACIJA! FILCOTEN tec Najlakši betonski kanal Za Ekstremno dobrobitlak i čovekove stabilan sredine... >> FILCOTEN tec sa pocinkovanom ivicom, nominalna širina 150 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od pocinkovanog čelika do Kl. C FILCOTEN tec V NW 150, Br. 0 0,0 % 23,0 kg FILCOTEN tec V NW 150, Br. 0, L = 500 mm 0,0 % 11,5 kg Dodatna naplata za kanale sa izlivom DN 150 KONTAKT MONTAŽA FILCOTEN tec 150 sa pocinkovanom ili ivicom od nerđajućeg čelika >> FILCOTEN tec sa ivicom od nerđajućeg čelika, nominalna širina 150 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od nerđajućeg čelika V2A do Kl. C FILCOTEN tec E NW 150, Br. 0 0,0 % 23,0 kg FILCOTEN tec E NW 150, Br. 0, L = 500 mm 0,0 % 11,5 kg Dodatna naplata za kanale sa izlivom DN 150 >> Rešetke i dodaci za kanale sa zaštitnom ivicom od pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal tec mrežasta rešetka 1000/172/20, MW 30/10 B 125 kn 4,6 kg tec mrežasta rešetka 500/172/20, MW 30/10 B 125 kn 2,4 kg tec mrežasta rešetka 1000/172/20, MW 30/10 C 250 kn 6,9 kg tec mrežasta rešetka 500/172/20, MW 30/10 C 250 kn 3,6 kg tec mrežasta rešetka 1000/172/20, MW 30/10, nerđajući čelik V2A C 250 kn 6,9 kg tec mrežasta rešetka 500/172/20, MW 30/10, nerđajući čelik V2A C 250 kn 3,6 kg tec liveno gvozdena rešetka 500/172/20, MW 29/13 C 250 kn 4,9 kg 128 Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal tec sabirno okno V 500/199/650 sa KG mufom DN 150 FILCOTEN 40 kg tec sabirno okno E 500/199/650 sa KG mufom DN 150 FILCOTEN 40 kg tec kofica za sabirno okno plastika 0,3 kg BG PVC sifon DN 150/87 plastika 3,9 kg tec sifon DN 150 plastika 0,2 kg tec čeoni poklopac pocinkovan 0,3 kg tec čeoni poklopac sa izlivom DN 100 pocinkovan 0,4 kg tec čeoni poklopac nerđajući čelik V2A 0,3 kg tec čeoni poklopac sa izlivom DN 100 nerđajući čelik V2A 0,4 kg tec zaključavanje rešetke antivandal i protiv krađe NW 150 0,1 kg BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN Klik - sistem za zaključavanje rešetke A B Inovativni Klik - sistem omogućava brzo otvaranje i zatvaranje FILCOTEN kanala. Rešetka se prvo postavlja na jednu stranu kanala a onda pritiskom lako montira. Pri tome treba paziti na otvore na zaštitnoj ivici (vidi A). Tu se nalazi mesto za pričvršćivanje. Klik sistem (vidi B) fiksira rešetku u zaštitnoj ivici. Jedno povlačenje i rešetka je opet slobodna. Dodatno pričvršćivanje rešetke osigurava od krađe ili uništavanja. Važi podjednako za rešetke od livenog gvožđa i pocinkovanog čelika. BG-PA BG-FA DODACI 7

8 INOVACIJA! FILCOTEN tec Najlakši betonski kanal Ekstremno lak i stabilan >> FILCOTEN tec sa pocinkovanom ivicom, nominalna širina 200 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od pocinkovanog čelika do Kl. C FILCOTEN tec V NW 200, H = 195 mm 0,0 % 28 kg FILCOTEN tec V NW 200, H = 195 mm, L = 500 mm 0,0 % 14 kg FILCOTEN tec 200 sa pocinkovanom ili ivicom od nerđajućeg čelika >> FILCOTEN tec sa ivicom od nerđajućeg čelika, nominalna širina 200 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od nerđajućeg čelika V2A do Kl. C FILCOTEN tec E NW 200, H = 195 mm 0,0 % 28 kg FILCOTEN tec E NW 200, H = 195 mm, L = 500 mm 0,0 % 14 kg >> Rešetke i dodaci za kanale sa zaštitnom ivicom od pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal tec mrežasta rešetka 1000/222/20, MW 30/10 B 125 kn 6,0 kg tec mrežasta rešetka 500/222/20, MW 30/10 B 125 kn 3,1 kg tec mrežasta rešetka 1000/222/20, MW 30/10 C 250 kn 8,8 kg tec mrežasta rešetka 500/222/20, MW 30/10 C 250 kn 4,5 kg tec mrežasta rešetka 1000/222/20, MW 30/10, nerđajući čelik V2A C 250 kn 8,8 kg tec mrežasta rešetka 500/222/20, MW 30/10, nerđajući čelik V2A C 250 kn 4,5 kg tec liveno gvozdena rešetka 500/222/20, MW 29/13 C 250 kn 7,3 kg 112 Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal tec sabirno okno V 500/260/650 sa KG mufom DN 200 FILCOTEN 48 kg tec sabirno okno E 500/260/650 sa KG mufom DN 200 FILCOTEN 48 kg tec kofica za sabirno okno plastika 0,4 kg BG PVC sifon DN 200/87 plastika 7,4 kg tec čeoni poklopac pocinkovan 0,4 kg tec čeoni poklopac sa izlivom DN 150 pocinkovan 0,5 kg tec čeoni poklopac nerđajući čelik V2A 0,4 kg tec čeoni poklopac sa izlivom DN 150 nerđajući čelik V2A 0,5 kg tec zaključavanje rešetke antivandal i protiv krađe NW 200 0,1 kg Rebrasta rešetka klasa A pocinkovani SW 8/85 - V2A SW 5/85 za NW 100 Mrežasta rešetka MW 30/10, klasa B pocinkovani, klasa C pocinkovani ili V2A, za sve svetle otvore Liveno gvozdena rešetka MW 29/13, klasa C za sve svetle otvore Perforirana rešetka Ø 6,5 mm, klasa A, pocinkovani ili V2A, za NW 100 Dizajn rešetke - (Npr.Rallye) Rok isporuke i cena na upit! za NW 100 Reference 8

9 INOVACIJA! FILCOTEN pro 100 sa pocinkovanom ili ivicom od nerđajućeg čelika 19 2) Nije moguće antivandal zaključavanje FILCOTEN pro mini / raspoloživo do Kl.E 600kN! 20 25/ /80 FILCOTEN pro Najlakši betonski kanal >> FILCOTEN pro sa pocinkovanom ivicom, nominalna širina 100 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od pocinkovanog čelika do Kl. E FILCOTEN pro V NW 100, Br. 0 0,0 % 17,6 kg FILCOTEN pro V NW 100, Br. 0, L = 500 mm 0,0 % 8 kg FILCOTEN pro V NW 100, Br ,0 % 17,9 kg FILCOTEN pro V NW 100, Br ,0 % 21,9 kg Dodatna naplata za kanale sa izlivom DN FILCOTEN pro V NW 100, Br. 1 do Br. 10 0,5 % 18,1-21,7 kg 25 / 20 >> FILCOTEN pro sa ivicom od nerđajućeg čelika, nominalna širina 100 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od nerđajućeg čelika V2A do Kl. E FILCOTEN pro E NW 100, Br ,0 % 17,5 kg Dodatna naplata za kanale sa izlivom DN 100 >> Rešetke i dodaci za kanale sa zaštitnom ivicom od pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal pro mrežasta rešetka 1000/122/20, MW 30/10 B 125 kn 2,8 kg pro mrežasta rešetka 500/122/20, MW 30/10 B 125 kn 1,4 kg pro mrežasta rešetka 1000/122/20, MW 30/10 C 250 kn 3,3 kg pro mrežasta rešetka 500/122/20, MW 30/10 C 250 kn 1,6 kg pro mrežasta rešetka 1000/122/20, MW 30/10, nerđajući čelik V2A C 250 kn 3,3 kg pro mrežasta rešetka 500/122/20, MW 30/10, nerđajući čelik V2A C 250 kn 1,6 kg pro mrežasta rešetka 1000/122/20, MW 25/16 2) D 400 kn 7,4 kg pro mrežasta rešetka 500/122/20, MW 25/16 2) D 400 kn 3,8 kg pro liveno gvozdena rešetka 500/122/20, MW 29/13 C 250 kn 3,2 kg pro liveno gvozdena rešetka 500/122/20, MW 29/13 D 400 kn 3,4 kg pro liveno gvozdena rebrasta rešetka 500/122/20, SW 14/100 E 600 kn 4,3 kg 192 Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal pro sabirno okno V 500/145/600 sa KG mufom DN 100 FILCOTEN 32,4 kg pro sabirno okno E 500/145/600 sa KG mufom DN 100 FILCOTEN 32,4 kg pro kofica za sabirno okno plastika 0,2 kg BG PVC sifon DN 150/87 plastika 3,9 kg pro sifon DN 100 plastika 0,1 kg BG sifon za izliv DN 100 plastika 0,2 kg pro čeoni poklopac pocinkovan 0,2 kg pro čeoni poklopac sa izlivom DN 100 pocinkovan 0,3 kg pro čeoni poklopac nerđajući čelik V2A 0,2 kg pro čeoni poklopac sa izlivom DN 100 nerđajući čelik V2A 0,3 kg pro zaključavanje rešetke antivandal i protiv krađe NW 100 0,1 kg >> FILCOTEN pro mini, nominalna širina 100 Niskoprofilni kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom FILCOTEN pro V mini NW 100, H = 60 mm 0,0 % 8,5 kg FILCOTEN pro E mini NW 100, H = 60 mm 0,0 % 8,5 kg FILCOTEN pro V mini NW 100, H = 80 mm 0,0 % 10,2 kg FILCOTEN pro E mini NW 100, H = 80 mm 0,0 % 10,2 kg Dodatna naplata za kanale sa izlivom DN 100 Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal Rešetke videti FILCOTEN pro NW 100 Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal pro mini čeoni poklopac pocinkovan 0,1 kg pro mini čeoni poklopac nerđajući čelik V2A 0,1 kg Za Ekstremno dobrobitlak i čovekove stabilan sredine... KONTAKT MONTAŽA BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 9

10 INOVACIJA! FILCOTEN pro Najlakši betonski kanal Ekstremno lak i stabilan >> FILCOTEN pro sa pocinkovanom ivicom, nominalna širina 150 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od pocinkovanog čelika do Kl. E FILCOTEN pro V NW 150, Br. 0 0,0 % 29,8 kg FILCOTEN pro V NW 150, Br. 0, L = 500 mm 0,0 % 14,5 kg FILCOTEN pro V NW 150, Br ,0 % 33,5 kg FILCOTEN pro V NW 150, Br ,0 % 38 kg Dodatna naplata za kanale sa izlivom DN FILCOTEN pro V NW 150, Br. 1 do Br. 10 0,5 % 30,1-37,2 kg 20 / 16 FILCOTEN pro 150 sa pocinkovanom ili ivicom od nerđajućeg čelika >> FILCOTEN pro sa ivicom od nerđajućeg čelika, nominalna širina 150 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od nerđajućeg čelika V2A do Kl. E FILCOTEN pro E NW 150, Br ,0 % 33,5 kg Dodatna naplata za kanale sa izlivom DN 150 >> Rešetke i dodaci za kanale sa zaštitnom ivicom od pocinkovanog čelika ili nerđajućeg čelika 174 do Kl. E 600 kn Raspoloživo od Jula 2013 Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal pro mrežasta rešetka 1000/172/20, MW 30/10 B 125 kn 4,6 kg pro mrežasta rešetka 500/172/20, MW 30/10 B 125 kn 2,4 kg pro mrežasta rešetka 1000/172/20, MW 30/10 C 250 kn 6,9 kg pro mrežasta rešetka 500/172/20, MW 30/10 C 250 kn 3,6 kg pro mrežasta rešetka 1000/172/20, MW 30/10, nerđajući čelik V2A C 250 kn 6,9 kg pro mrežasta rešetka 500/172/20, MW 30/10, nerđajući čelik V2A C 250 kn 3,6 kg pro mrežasta rešetka 1000/172/20, MW 25/16 2) D 400 kn 11,5 kg pro mrežasta rešetka 500/172/20, MW 25/16 2) D 400 kn 5,8 kg pro liveno gvozdena rešetka 500/172/20, MW 29/13 C 250 kn 4,9 kg pro liveno gvozdena rešetka 500/172/20, MW 29/13 D 400 kn 5,2 kg pro liveno gvozdena rebrasta rešetka 500/172/20, SW 14/150 E 600 kn 7,0 kg Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal pro sabirno okno V 500/200/690 sa KG mufom DN 150 FILCOTEN 44,5 kg pro sabirno okno E 500/200/690 sa KG mufom DN 150 FILCOTEN 44,5 kg pro kofica za sabirno okno plastika 0,3 kg BG PVC sifon DN 150/87 plastika 3,9 kg pro sifon DN 150 plastika 0,2 kg pro čeoni poklopac pocinkovan 0,5 kg pro čeoni poklopac sa izlivom DN 150 pocinkovan 0,7 kg pro čeoni poklopac nerđajući čelik V2A 0,5 kg pro čeoni poklopac sa izlivom DN 150 nerđajući čelik V2A 0,7 kg pro zaključavanje rešetke antivandal i protiv krađe NW 150 0,1 kg 2) Nije moguće antivandal zaključavanje >> FILCOTEN pro mini, nominalna širina 150 Niskoprofilni kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom FILCOTEN pro mini FILCOTEN pro V mini NW 150, H = 120 mm 0,0 % 18 kg FILCOTEN pro V mini NW 150, H = 170 mm 0,0 % 22,3 kg Dodatna naplata za kanale sa izlivom DN 150 Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal Rešetke videti FILCOTEN pro NW 150 Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal pro mini čeoni poklopac pocinkovan 0,1 kg

11 INOVACIJA! FILCOTEN pro 200 sa pocinkovanom ili ivicom od nerđajućeg čelika do Kl. E 600 kn Raspoloživo od Oktobra ) Nije moguće antivandal zaključavanje FILCOTEN pro mini FILCOTEN pro Najlakši betonski kanal >> FILCOTEN pro sa pocinkovanom ivicom, nominalna širina 200 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od pocinkovanog čelika do Kl. E FILCOTEN pro V NW 200, Br. 0 0,0 % 43,2 kg FILCOTEN pro V NW 200, Br. 0, L = 500 mm 0,0 % 21,6 kg FILCOTEN pro V NW 200, Br ,0 % 47,6 kg FILCOTEN pro V NW 200, Br ,0 % 52 kg FILCOTEN pro V NW 200, Br. 1 do Br. 10 0,5 % 43,6-51,6 kg 12 / 9 >> FILCOTEN pro sa ivicom od nerđajućeg čelika, nominalna širina 200 Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od nerđajućeg čelika V2A do Kl. E FILCOTEN pro E NW 200, Br ,0 % 47,6 kg 9 >> Rešetke i dodaci za kanale sa zaštitnom ivicom od pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal pro mrežasta rešetka 1000/222/20, MW 30/10 B 125 kn 6,0 kg pro mrežasta rešetka 500/222/20, MW 30/10 B 125 kn 3,1 kg pro mrežasta rešetka 1000/222/20, MW 30/10 C 250 kn 8,8 kg pro mrežasta rešetka 500/222/20, MW 30/10 C 250 kn 4,5 kg pro mrežasta rešetka 1000/222/20, MW 30/10, nerđajući čelik V2A C 250 kn 8,8 kg pro mrežasta rešetka 500/222/20, MW 30/10, nerđajući čelik V2A C 250 kn 4,5 kg pro mrežasta rešetka 1000/222/20, MW 25/16 2) D 400 kn 16,0 kg pro mrežasta rešetka 500/222/20, MW 25/16 2) D 400 kn 8,0 kg pro liveno gvozdena rešetka 500/222/20, MW 29/13 C 250 kn 7,3 kg pro liveno gvozdena rešetka 500/222/20, MW 29/13 D 400 kn 9,9 kg pro liveno gvozdena rebrasta rešetka 500/222/20, SW 14/200 E 600 kn 10,3 kg Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal pro sabirno okno V 500/265/750 sa KG mufom DN 200 FILCOTEN 48 kg pro sabirno okno E 500/265/750 sa KG mufom DN 200 FILCOTEN 48 kg pro kofica za sabirno okno plastika 0,4 kg BG PVC sifon DN 200/87 plastika 7,4 kg pro čeoni poklopac pocinkovan 0,7 kg pro čeoni poklopac sa izlivom DN 200 pocinkovan 1,1 kg pro čeoni poklopac nerđajući čelik V2A 0,7 kg pro čeoni poklopac sa izlivom DN 200 nerđajući čelik V2A 1,1 kg pro zaključavanje rešetke antivandal i protiv krađe NW 200 0,1 kg >> FILCOTEN pro mini, nominalna širina 200 Niskoprofilni kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom FILCOTEN pro V mini NW 200, H = 120 mm 0,0 % 21 kg FILCOTEN pro V mini NW 200, H = 200 mm 0,0 % 28,5 kg 21 Artikal Br. Rešetke Klasa opterećenja Težina(ca.) Kom/Pal Rešetke videti FILCOTEN pro NW 200 Artikal Br. Dodaci Materijal Težina(ca.) Kom/Pal pro mini čeoni poklopac pocinkovan 0,1 kg Za Ekstremno dobrobitlak i čovekove stabilan sredine... KONTAKT MONTAŽA BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 11

12 Dodaci FILCOTEN light, tec ili pro 1 1 PVC izliv montaža na gradilištu (vidi sliku 2a) 2 a) Prefabrikovani izliv DN 100 Dimenzija X a) b) a) Pozicija otvora: Dimenzija X = od kraja kanala do sredine izliva = 250 mm b) Sifon se sastoji iz 3 dela c) PVC štucna se ubacuje u otvor na kanalu d) Sifon se kompletira uz pomoć dva preostala dela 3 a) Sifon za sabirna okna za naknadnu ugradnju DN 100 ili DN 150 b) Sifon sa PVC kolenom za sabirna okna DN 150/200 2 c) d) 3 4 b) 5 4 FILCOTEN light sabirno okno L=500 mm, odgovara za svetli otvor FILCOTEN tec sabirno okno L=500 mm, odgovara za svetli otvor FILCOTEN pro sabirno okno L=500 mm, odgovara za svetli otvor 5 Plastična kofica za sabirno okno odgovara za NW - služi za skupljanje krupnog taloga 6 a) Čeoni poklopac za FILCOTEN light, tec i pro b) Čeoni poklopac sa izlivom za FILCOTEN light NW100 c) Čeoni poklopac sa izlivom za FILCOTEN light NW150, tec, pro 7 Čeoni poklopac FILCOTEN light mini, tec mini i pro mini 8 Elementi za povezivanje rešetki FILCOTEN light a) za liveno gvozdene mrežaste rešetke b) za rešetke od čelika 6 a) b) c) 7 9 Element za povezivanje liveno gvozdene rešetke FILCOTEN light a) 10 Element za antivandal i osiguranje protiv krađe - za sve rešetke sistema FILCOTEN tec i pro - sa izuzetkom rebraste rešetke (tec) i pocinkovane rešetke Kl. D (pro) b) FILCOTEN antivandal osiguranje. Korak 1: Postavite antivandal osigurač u rešetku i pritisnuti ga dok se ne pričvrsti. Korak 1 Korak 2 Korak 2: Postavite rešetku u Filcoten kanal. Korak 3: Pritisnite rešetku na kanal dok se ne fiskira osigurač. Korak 4: Okretanjem zavrtnja blokirajte osigurač. Video snimak primene na: 12 Korak 3 Korak 4 16

13 Reference FILCOTEN light Kanal izrađen od Filcoten betona. Rešetke sa samo-zaključavanjem MONTAŽA KONTAKT Reference FILCOTEN tec ili pro FILCOTEN tec Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od pocinkovanog ili nerđajućeg čelika do Kl. C FILCOTEN pro Kanali od betona sa staklenim vlaknima, sa zaštitnom ivicom od pocinkovanog ili nerđajućeg čelika do Kl. E BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 11 13

14 BGU-Z univerzalni kanal SV >> BGU-Z SV G sa liveno gvozdenom ivicom, nominalna širina 100 Kanali sa liveno gvozdenom ivicom i samo-zaključavanjem do klase E BGU-Z univerzalni kanal SV G NW 100, Br. 0 0,0 % 37 kg BGU-Z univerzalni kanal SV G NW 100, Br. 0, L = 500 mm 0,0 % 19 kg BGU-Z univerzalni kanal SV G NW 100, Br. 5-0, Br ,0 % 41 / 45 kg 35 / BGU-Z univerzalni kanal SV G NW 100, Br. 15-0, Br ,0 % 48 / 52 kg Dodatna naplata za kanale sa izlivom DN BGU-Z univerzalni kanal SV G NW 100, Br. 1 do Br. 20 0,5 % kg 35 / 28 >> BGU-Z SV V sa pocinkovanom ivicom, nominalna širina 100 Kanali sa pocinkovanom ivicom i samo-zaključavanjem do klase D BGU-Z univerzalni kanal SV V NW 100, Br. 0 0,0 % 36 kg BGU-Z univerzalni kanal SV V NW 100, Br. 0, L = 500 mm 0,0 % 18 kg BGU-Z univerzalni kanal SV V NW 100, Br. 5-0, Br ,0 % 40 / 43 kg 35 / Dodatna naplata za kanale sa izlivom DN BGU-Z univerzalni kanal SV V NW 100, Br.1 do Br.10 0,5 % kg 35 / 28 BGU-Z sa liveno gvozdenom ivicom >> BGU-Z SV E sa ivicom od nerđajućeg čelika,nominalna širina 100 Kanali sa ivicom od nerđajućeg čelika V2A i samo-zaključavanjem do klase D BGU-Z univerzalni kanal SV E NW 100, Br ,0 % 40 kg BGU-Z univerzalni kanal SV E NW 100, Br. 5-0, L= 500 mm 0,0 % 20 kg Dodatna naplata za kanale sa izlivom DN BGU-Z SV 100 sa pocinkovanom ili ivicom od nerđajućeg čelika ) Kod liveno gvozdenih ivica postoji zaključavanje na pritisak ili uz pomoć 4 zavrtnja. Kod pocinkovanih ili inox ivica nije moguće zatvaranje sa zavrtnjima. 3) Nije moguća primena zavrtnja >> Rešetke i dodaci Za kanale sa ivicom od livenog gvožđa, pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina(ca.) Kom/Pal BG-SV mrežasta rešetka 1000/147/25, MW 30/10 B 125 kn 3,9 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10 B 125 kn 2,0 kg BG-SV mrežasta rešetka 1000/147/25, MW 30/10 C 250 kn 4,1 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10 C 250 kn 2,2 kg BG-SV mrežasta rešetka 1000/147/25, MW 30/10 D 400 kn 6,4 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10 D 400 kn 3,3 kg BG-SV mrežasta rešetka 1000/147/25, MW 30/10, nerđajući čelik V2A C 250 kn 5,2 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10, nerđajući čelik V2A C 250 kn 2,6 kg BG-SV perforirana rešetka 1000/147/25, Ø 8 mm, nerđajući čelik V2A 1+3) C 250 kn 4,7 kg BG-SV perforirana rešetka 500/147/25, Ø 8 mm, nerđajući čelik V2A 1+3) C 250 kn 2,5 kg BG-SV liveno gvozdena rešetka 500/147/25, SW 16/120 C 250 kn 3,9 kg BG-SV liveno gvozdena rešetka 500/147/25, SW 6/120, uzak prostor između rebara C 250 kn 4,7 kg BG-SV liveno gvozdena rešetka 500/147/25, SW 18/120 D 400 kn 4,0 kg BG-SV liveno gvozdena mrežasta rešetka 500/147/25, MW 24/24 1+2) E 600 kn 4,7 kg BG-SV liveno gvozdena rešetka 500/147/25, MW 27/13 2) E 600 kn 4,3 kg 120 Artikal Br. Dodaci materijal Težina(ca.) Kom/Pal BGU-Z sabirno okno SV G 500/201/510 sa izlivom DN150 beton 49 kg BGU-Z sabirno okno SV V 500/201/510 sa izlivom DN150 beton 48 kg BGU-Z sabirno okno SV E 500/201/510 sa izlivom DN150 beton 48 kg BG kofica za sabirno okno plastika 0,4 kg BG PVC sifon DN 150/87 plastika 3,9 kg BG sifon za izliv DN 100 plastika 0,2 kg BG-SV čeoni poklopac pocinkovan 0,4 kg BG-SV čeoni poklopac sa izlivom DN 100 pocinkovan 0,5 kg BG-SV čeoni poklopac nerđajući čelik V2A 0,3 kg BG-SV čeoni poklopac sa izlivom DN 100 nerđajući čelik V2A 0,3 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za mrežastu rešetku od nerđajućeg čelika V2A (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom / liveno gvozdena rešetka kl.e potrebno za dužni m: 8 kom) Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima.

15 BGU-Z univerzalni kanal SV KONTAKT BGU-Z SV 150 sa liveno gvozdenom ivicom BGU-Z SV 150 sa pocinkovanom ili ivicom od nerđajućeg čelika ) Kod liveno gvozdenih ivica postoji zaključavanje na pritisak ili uz pomoć 4 zavrtnja. Kod pocinkovanih ili inox ivica nije moguće zatvaranje sa zavrtnjima. >> BGU-Z SV G sa liveno gvozdenom ivicom, nominalna širina 150 Kanali sa liveno gvozdenom ivicom i samo-zaključavanjem do klase E BGU-Z univerzalni kanal SV G NW 150, Br. 0 0,0 % 55 kg BGU-Z univerzalni kanal SV G NW 150, Br. 0, L = 500 mm 0,0 % 28 kg BGU-Z univerzalni kanal SV G NW 150, Br. 5-0, Br ,0 % 59 / 62 kg 20 / Dodatna naplata za kanale sa izlivom DN BGU-Z univerzalni kanal SV G NW 150, Br.1 do Br.10 0,5 % kg 20 / 15 >> BGU-Z SV V sa pocinkovanom ivicom, nominalna širina 150 Kanali sa pocinkovanom ivicom i samo-zaključavanjem do klase D BGU-Z univerzalni kanal SV V NW 150, Br. 0 0,0 % 54 kg BGU-Z univerzalni kanal SV V NW 150, Br. 0, L = 500 mm 0,0 % 27 kg BGU-Z univerzalni kanal SV V NW 150, Br. 5-0, Br ,0 % 57 / 61 kg 20 / Dodatna naplata za kanale sa izlivom DN BGU-Z univerzalni kanal SV V NW 150, Br.1 do Br.10 0,5 % kg 20 / 15 >> BGU-Z SV E sa ivicom od nerđajućeg čelika, nominalna širina 150 Kanali sa ivicom od nerđajućeg čelika V2A i samo-zaključavanjem do klase D BGU-Z univerzalni kanal SV E NW 150, Br ,0 % 57 kg BGU-Z univerzalni kanal SV E NW 150, Br. 5-0, L = 500 mm 0,0 % 29 kg Dodatna naplata za kanale sa izlivom DN 150 >> Rešetke i dodaci Za kanale sa ivicom od livenog gvožđa, pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina(ca.) Kom/Pal BG-SV mrežasta rešetka 1000/197/25, MW 30/10 B 125 kn 5,9 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10 B 125 kn 3,1 kg BG-SV mrežasta rešetka 1000/197/25, MW 30/10 C 250 kn 7,9 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10 C 250 kn 4,0 kg BG-SV mrežasta rešetka 1000/197/25, MW 30/10 D 400 kn 10,2 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10 D 400 kn 5,3 kg BG-SV mrežasta rešetka 1000/197/25, MW 30/10, nerđajući čelik V2A C 250 kn 8,0 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10, nerđajući čelik V2A C 250 kn 4,2 kg BG-SV liveno gvozdena rešetka 500/197/25, SW 12/50, uzak prostor između rebara C 250 kn 7,2 kg BG-SV liveno gvozdena rešetka 500/197/25, SW 18/170 C 250 kn 5,5 kg BG-SV liveno gvozdena rešetka 500/197/25, SW 18/170 D 400 kn 6,0 kg BG-SV liveno gvozdena rešetka 500/197/25, MW 27/13 2) E 600 kn 7,3 kg 100 Artikal Br. Dodaci materijal Težina(ca.) Kom/Pal BGU-Z sabirno okno SV G 500/261/690 sa izlivom DN150 beton 82 kg BGU-Z sabirno okno SV V 500/261/690 sa izlivom DN150 beton 81 kg BGU-Z sabirno okno SV E 500/261/690 sa izlivom DN150 beton 81 kg BG kofica za sabirno okno plastika 0,4 kg BG PVC sifon DN 150/87 plastika 3,9 kg BG-SV čeoni poklopac pocinkovan 0,6 kg BG-SV čeoni poklopac sa izlivom DN 150 pocinkovan 0,7 kg BG-SV čeoni poklopac nerđajući čelik V2A 0,6 kg BG-SV čeoni poklopac sa izlivom DN 150 nerđajući čelik V2A 0,7 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za mrežastu rešetku od nerđajućeg čelika V2A (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom / liveno gvozdena rešetka kl.e potrebno za dužni m: 8 kom) Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima. MONTAŽA BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 15

16 BGU-Z univerzalni kanal SV >> BGU-Z SV G sa liveno gvozdenom ivicom, nominalna širina 200 Kanali sa liveno gvozdenom ivicom i samo-zaključavanjem do klase E BGU-Z univerzalni kanal SV G NW 200, Br. 0 0,0 % 84 kg BGU-Z univerzalni kanal SV G NW 200, Br. 0, L = 500 mm 0,0 % 42 kg BGU-Z univerzalni kanal SV G NW 200, Br. 5-0, Br ,0 % 88 / 92 kg BGU-Z univerzalni kanal SV G NW 200, Br.1 do Br.10 0,5 % kg 12 >> BGU-Z SV V sa pocinkovanom ivicom, nominalna širina 200 Kanali sa pocinkovanom ivicom i samo-zaključavanjem do klase D BGU-Z univerzalni kanal SV V NW 200, Br. 0 0,0 % 83 kg BGU-Z univerzalni kanal SV V NW 200, Br. 0, L = 500 mm 0,0 % 41 kg BGU-Z univerzalni kanal SV V NW 200, Br. 5-0, Br ,0 % kg BGU-Z univerzalni kanal SV V NW 200, Br.1 do Br.10 0,5 % kg 12 BGU-Z SV 200 sa liveno gvozdenom ivicom BGU-Z SV 200 sa pocinkovanom ili ivicom od nerđajućeg čelika >> BGU-Z SV E sa ivicom od nerđajućeg čelika, nominalna širina 200 Kanali sa ivicom od nerđajućeg čelika V2A i samo-zaključavanjem do klase D BGU-Z univerzalni kanal SV E NW 200, Br ,0 % 87 kg BGU-Z univerzalni kanal SV E NW 200, Br. 5-0, L= 500 mm 0,0 % 43 kg >> Rešetke i dodaci Za kanale sa ivicom od livenog gvožđa, pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/247/25, MW 30/10 C 250 kn 10,1 kg BG-SV mrežasta rešetka 500/247/25, MW 30/10 C 250 kn 5,1 kg BG-SV mrežasta rešetka 1000/247/25, MW 30/10 D 400 kn 16,0 kg BG-SV mrežasta rešetka 500/247/25, MW 30/10 D 400 kn 8,2 kg BG-SV mrežasta rešetka 1000/247/25, MW 30/10, nerđajući čelik V2A C 250 kn 10,0 kg BG-SV mrežasta rešetka 500/247/25, MW 30/10, nerđajući čelik V2A C 250 kn 5,1 kg BG-SV liveno gvozdena rešetka 500/247/25, SW 18/220 D 400 kn 8,2 kg BG-SV liveno gvozdena rešetka 500/247/25, MW 27/13 2) E 600 kn 9,1 kg 60 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGU-Z sabirno okno SV G 500/326/740 sa izlivom DN200 beton 97 kg BGU-Z sabirno okno SV V 500/326/740 sa izlivom DN200 beton 96 kg BGU-Z sabirno okno SV E 500/326/740 sa izlivom DN200 beton 96 kg BG kofica za sabirno okno plastika 0,4 kg BG PVC sifon DN 200/87 plastika 7,4 kg BG-SV čeoni poklopac pocinkovana 0,7 kg BG-SV čeoni poklopac sa izlivom DN 200 pocinkovana 0,9 kg BG-SV čeoni poklopac nerđajući čelik V2A 0,8 kg BG-SV čeoni poklopac sa izlivom DN 200 nerđajući čelik V2A 0,7 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za mrežastu rešetku od nerđajućeg čelika V2A (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom / liveno gvozdena rešetka kl.e potrebno za dužni m: 8 kom) 263 Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima. 2) Kod liveno gvozdenih ivica postoji zaključavanje na pritisak ili uz pomoć 4 zavrtnja. Kod pocinkovanih ili inox ivica nije moguće zatvaranje sa zavrtnjima. 16

17 BGU-Z univerzalni kanal SV KONTAKT >> BGU-Z SV G sa liveno gvozdenom ivicom, nominalna širina 300 Kanali sa liveno gvozdenom ivicom i samo-zaključavanjem do klase E BGU-Z univerzalni kanal SV G NW 300, Br. 0, visina 340 mm 0,0 % 123 kg 9 MONTAŽA BGU-Z SV 300 sa liveno gvozdenom ivicom BGU-Z SV 300 sa pocinkovanom ili ivicom od nerđajućeg čelika 340 2) Kod liveno gvozdenih ivica postoji zaključavanje na pritisak ili uz pomoć 4 zavrtnja. Kod pocinkovanih ili inox ivica nije moguće zatvaranje sa zavrtnjima. Liveno gvozdena rešetka SW 16/120, 18/120, 18/170, 18/220, klasa C klasa D za NW >> BGU-Z SV V sa pocinkovanom ivicom, nominalna širina 300 Kanali sa pocinkovanom ivicom i samo-zaključavanjem do klase D BGU-Z univerzalni kanal SV V NW 300, Br. 0, visina 340 mm 0,0 % 122 kg 9 >> BGU-Z SV E sa ivicom od nerđajućeg čelika, nominalna širina 300 Kanali sa ivicom od nerđajućeg čelika V2A i samo-zaključavanjem do klase D BGU-Z univerzalni kanal SV E NW 300, Br. 0, visina 340 mm 0,0 % 122 kg 9 >> Rešetke i dodaci Za kanale sa ivicom od livenog gvožđa, pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/347/25, MW 30/30 C 250 kn 23,3 kg BG-SV mrežasta rešetka 500/347/25, MW 30/30 C 250 kn 11,7 kg BG-SV mrežasta rešetka 1000/347/25, MW 30/10, nerđajući čelik V2A C 250 kn 24,1 kg BG-SV mrežasta rešetka 500/347/25, MW 30/10, nerđajući čelik V2A C 250 kn 12,1 kg BG-SV liveno gvozdena rešetka 500/347/25, SW 18/150 D 400 kn 15,2 kg BG-SV liveno gvozdena rešetka 500/347/25, MW 25/14 1+2) E 600 kn 15,5 kg 30 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGU-Z sabirno okno SV G 550/565/990, dvodelno sa izlivom DN 200 beton 213 kg BGU-Z sabirno okno SV V 550/565/990, dvodelno sa izlivom DN 200 beton 212 kg BGU-Z sabirno okno SV E 550/565/990, dvodelno sa izlivom DN 200 beton 212 kg BG-SV kofica za sabirno okno pocinkovana 3,2 kg BG PVC sifon DN 200/87 plastika 7,4 kg BG-SV čeoni poklopac pocinkovana 1,3 kg BG-SV čeoni poklopac sa izlivom DN 200 pocinkovana 1,2 kg BG-SV čeoni poklopac nerđajući čelik V2A 1,6 kg BG-SV čeoni poklopac sa izlivom DN 200 nerđajući čelik V2A 1,5 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za mrežastu rešetku od nerđajućeg čelika V2A (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom / liveno gvozdena rešetka kl.e potrebno za dužni m: 8 kom) Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima. Mrežasta rešetka MW 30/10, klasa B - klasa C - klasa D pocinkovana, svetli otvor prema tabeli, klasa C u V2A, za sve svetle otvore Liveno gvozdena rešetka SW 6/120, klasa C, uzak prostor između u rebara, za NW 100 Perforirana rešetka Ø 8 mm, klasa C, nerđajući čelik, za NW 100 Liveno gvozdena rešetka SW 12/50, klasa C, uzak prostor između rebara za NW 150 Liveno gvozdena mrežasta rešetka MW 24/24, klasa E, za NW 100 Mrežasta rešetka MW 30/30, klasa C, pocinkovana za NW 300 Liveno gvozdena rešetka MW 27/13, 25/14, klasa E, za sve svetle otvore Liveno gvozdena rešetka SW 18/150, klasa D - za NW BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN

18 BGF-Z niskoprofilni kanal SV >> BGF-Z SV G sa liveno gvozdenom ivicom, nominalna širina 100 Kanali sa liveno gvozdenom ivicom i samo-zaključavanjem do klase E BGF-Z niskoprofilni kanal SV G NW 100, visina 100 mm 0,0 % 23 kg Dodatna naplata za kanale sa izlivom DN 100 >> BGF-Z SV V sa pocinkovanom ivicom, nominalna širina 100 Kanali sa pocinkovanom ivicom i samo-zaključavanjem do klase D BGF-Z niskoprofilni kanal SV V NW 100, visina 80 mm 0,0 % 16 kg BGF-Z niskoprofilni kanal SV V NW 100, visina 100 mm 0,0 % 22 kg Dodatna naplata za kanale sa izlivom DN 100 BGF-Z SV 100, visina 100 mm sa liveno gvozdenom ivicom >> BGF-Z SV E sa ivicom od nerđajućeg čelika, nominalna širina 100 Kanali sa ivicom od nerđajućeg čelika V2A i samo-zaključavanjem do klase D BGF-Z niskoprofilni kanal SV E NW 100, visina 80 mm 0,0 % 16 kg BGF-Z niskoprofilni kanal SV E NW 100, visina 100 mm 0,0 % 22 kg Dodatna naplata za kanale sa izlivom DN BGF-Z SV 100, visina 80 mm sa pocinkovanom ili ivicom od nerđajućeg čelika BGF-Z SV 100, visina 100 mm sa pocinkovanom ili ivicom od nerđajućeg čelika >> Rešetke i dodaci Za kanale sa ivicom od livenog gvožđa, pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/147/25, MW 30/10 B 125 kn 3,9 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10 B 125 kn 2,0 kg BG-SV mrežasta rešetka 1000/147/25, MW 30/10 C 250 kn 4,1 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10 C 250 kn 2,2 kg BG-SV mrežasta rešetka 1000/147/25, MW 30/10 D 400 kn 6,4 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10 D 400 kn 3,3 kg BG-SV mrežasta rešetka 1000/147/25, MW 30/10, nerđajući čelik V2A C 250 kn 5,2 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10, nerđajući čelik V2A C 250 kn 2,6 kg BG-SV perforirana rešetka1000/147/25, Ø 8 mm, nerđajući čelik V2A 1+3) C 250 kn 4,7 kg BG-SV perforirana rešetka 500/147/25, Ø 8 mm, nerđajući čelik V2A 1+3) C 250 kn 2,5 kg BG-SV liveno gvozdena rešetka 500/147/25, SW 16/120 C 250 kn 3,9 kg BG-SV liveno gvozdena rešetka 500/147/25, SW 6/120, uzak prostor između rebara C 250 kn 4,7 kg BG-SV liveno gvozdena rešetka 500/147/25, SW 18/120 D 400 kn 4,0 kg BG-SV liveno gvozdena mrežasta rešetka 500/147/25, MW 24/24 1+2) E 600 kn 4,7 kg BG-SV liveno gvozdena rešetka 500/147/25, MW 27/13 2) E 600 kn 4,3 kg 120 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BG-SV čeoni poklopac pocinkovana 0,2 kg BG-SV čeoni poklopac nerđajući čelik V2A 0,2 kg BG sifon za izliv DN 100 plastika 0,2 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za mrežastu rešetku od nerđajućeg čelika V2A (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom / liveno gvozdena rešetka kl.e potrebno za dužni m: 8 kom) Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima ) Kod liveno gvozdenih ivica postoji zaključavanje na pritisak ili uz pomoć 4 zavrtnja. Kod pocinkovanih ili inox ivica nije moguće zatvaranje sa zavrtnjima. 3) Nije moguća primena zavrtnja

19 BGF-Z niskoprofilni kanal SV KONTAKT >> BGF-Z SV G sa liveno gvozdenom ivicom, nominalna širina 150 Kanali sa liveno gvozdenom ivicom i samo-zaključavanjem do klase E BGF-Z niskoprofilni kanal SV G NW 150, visina 100 mm 0,0 % 29 kg Dodatna naplata za kanale sa izlivom DN 150 MONTAŽA BGF-Z SV 150 sa liveno gvozdenom ivicom BGF-Z SV 150 sa pocinkovanom ili ivicom od nerđajućeg čelika ) Kod liveno gvozdenih ivica postoji zaključavanje na pritisak ili uz pomoć 4 zavrtnja. Kod pocinkovanih ili inox ivica nije moguće zatvaranje sa zavrtnjima. Sistem samo-zaključavanja >> BGF-Z SV V sa pocinkovanom ivicom, nominalna širina 150 Kanali sa pocinkovanom ivicom i samo-zaključavanjem do klase D BGF-Z niskoprofilni kanal SV V NW 150, visina 100 mm 0,0 % 28 kg Dodatna naplata za kanale sa izlivom DN 150 >> BGF-Z SV E sa ivicom od nerđajućeg čelika, nominalna širina 150 Kanali sa ivicom od nerđajućeg čelika V2A i samo-zaključavanjem do klase D BGF-Z niskoprofilni kanal SV E NW 150, visina 100 mm 0,0 % 28 kg Dodatna naplata za kanale sa izlivom DN 150 >> Rešetke i dodaci Za kanale sa ivicom od livenog gvožđa, pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/197/25, MW 30/10 B 125 kn 5,9 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10 B 125 kn 3,1 kg BG-SV mrežasta rešetka 1000/197/25, MW 30/10 C 250 kn 7,9 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10 C 250 kn 4,0 kg BG-SV mrežasta rešetka 1000/197/25, MW 30/10 D 400 kn 10,2 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10 D 400 kn 5,3 kg BG-SV mrežasta rešetka 1000/197/25, MW 30/10, nerđajući čelik V2A C 250 kn 8,0 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10, nerđajući čelik V2A C 250 kn 4,2 kg BG-SV liveno gvozdena rešetka 500/197/25, SW 12/50, uzak prostor između rebara C 250 kn 7,2 kg BG-SV liveno gvozdena rešetka 500/197/25, SW 18/170 C 250 kn 5,5 kg BG-SV liveno gvozdena rešetka 500/197/25, SW 18/170 D 400 kn 6,0 kg BG-SV liveno gvozdena rešetka 500/197/25, MW 27/13 2) E 600 kn 7,3 kg 100 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BG-SV čeoni poklopac pocinkovana 0,2 kg BG-SV čeoni poklopac nerđajući čelik V2A 0,2 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za mrežastu rešetku od nerđajućeg čelika V2A (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom / liveno gvozdena rešetka kl.e potrebno za dužni m: 8 kom) Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima. BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN Integrisani elementi za samo-zaključavanje Šrafovi mogu biti zamenjeni Dodatna zaštita protiv uzdužnog naprezanja 19

20 BGF-Z niskoprofilni kanal SV >> BGF-Z SV G sa liveno gvozdenom ivicom, nominalna širina 200 Kanali sa liveno gvozdenom ivicom i samo-zaključavanjem do klase E BGF-Z niskoprofilni kanal SV G NW 200, visina 100 mm 0,0 % 35 kg 28 >> BGF-Z SV V sa pocinkovanom ivicom, nominalna širina 200 Kanali sa pocinkovanom ivicom i samo-zaključavanjem do klase D BGF-Z niskoprofilni kanal SV V NW 200, visina 100 mm 0,0 % 34 kg 28 BGF-Z SV 200 sa liveno gvozdenom ivicom >> BGF-Z SV E sa ivicom od nerđajućeg čelika, nominalna širina 200 Kanali sa ivicom od nerđajućeg čelika V2A i samo-zaključavanjem do klase D BGF-Z niskoprofilni kanal SV E NW 200, visina 100 mm 0,0 % 34 kg BGF-Z SV 200 sa pocinkovanom ili ivicom od nerđajućeg čelika ) Kod liveno gvozdenih ivica postoji zaključavanje na pritisak ili uz pomoć 4 zavrtnja. Kod pocinkovanih ili inox ivica nije moguće zatvaranje sa zavrtnjima. >> Rešetke i dodaci Za kanale sa ivicom od livenog gvožđa, pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/247/25, MW 30/10 C 250 kn 10,1 kg BG-SV mrežasta rešetka 500/247/25, MW 30/10 C 250 kn 5,1 kg BG-SV mrežasta rešetka 1000/247/25, MW 30/10 D 400 kn 16,0 kg BG-SV mrežasta rešetka 500/247/25, MW 30/10 D 400 kn 8,2 kg BG-SV mrežasta rešetka 1000/247/25, MW 30/10, nerđajući čelik V2A C 250 kn 10,0 kg BG-SV mrežasta rešetka 500/247/25, MW 30/10, nerđajući čelik V2A C 250 kn 5,1 kg BG-SV liveno gvozdena rešetka 500/247/25, SW 18/220 D 400 kn 8,2 kg BG-SV liveno gvozdena rešetka 500/247/25, MW 27/13 2) E 600 kn 9,1 kg 60 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BG-SV čeoni poklopac pocinkovana 0,3 kg BG-SV čeoni poklopac nerđajući čelik V2A 0,3 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za mrežastu rešetku od nerđajućeg čelika V2A (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom / liveno gvozdena rešetka kl.e potrebno za dužni m: 8 kom) Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima. Mrežasta rešetka MW 30/10, klasa B - klasa C - klasa D pocinkovana, svetli otvor prema tabeli, klasa C u V2A, za sve svetle otvore Perforirana rešetka Ø 8 mm, klasa C, nerđajući čelik, za NW 100 Liveno gvozdena mrežasta rešetka MW 24/24, klasa E, za NW 100 Liveno gvozdena rešetka MW 27/13, 25/14, klasa E, za sve svetle otvore 20 Liveno gvozdena rešetka SW 16/120, 18/120, 18/170, 18/220, klasa C klasa D za NW Liveno gvozdena rešetka SW 6/120, klasa C, uzak prostor između rebara, za NW 100 Liveno gvozdena rešetka SW 12/50, klasa C, uzak prostor između rebara, za NW 150 Mrežasta rešetka MW 30/30, klasa C, pocinkovana, za NW 300 Liveno gvozdena rešetka SW 18/150, klasa D - za NW 300

21 BGF-Z niskoprofilni kanal SV KONTAKT >> BGF-Z SV G sa liveno gvozdenom ivicom, nominalna širina 300 Kanali sa liveno gvozdenom ivicom i samo-zaključavanjem do klase E BGF-Z niskoprofilni kanal SV G NW 300, visina 140 mm 0,0 % 53 kg 15 MONTAŽA BGF-Z SV 300 sa liveno gvozdenom ivicom Reference BGF-Z SV 300 sa pocinkovanom ili ivicom od nerđajućeg čelika ) Kod liveno gvozdenih ivica postoji zaključavanje na pritisak ili uz pomoć 4 zavrtnja. Kod pocinkovanih ili inox ivica nije moguće zatvaranje sa zavrtnjima. >> BGF-Z SV V sa pocinkovanom ivicom, nominalna širina 300 Kanali sa pocinkovanom ivicom i samo-zaključavanjem do klase D BGF-Z niskoprofilni kanal SV V NW 300, visina 140 mm 0,0 % 52 kg 15 >> BGF-Z SV E sa ivicom od nerđajućeg čelika, nominalna širina 300 Kanali sa ivicom od nerđajućeg čelika V2A i samo-zaključavanjem do klase D BGF-Z niskoprofilni kanal SV E NW 300, visina 140 mm 0,0 % 52 kg 15 >> Rešetke i dodaci Za kanale sa ivicom od livenog gvožđa, pocinkovanog čelika ili nerđajućeg čelika Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/347/25, MW 30/30 C 250 kn 23,3 kg BG-SV mrežasta rešetka 500/347/25, MW 30/30 C 250 kn 11,7 kg BG-SV mrežasta rešetka 1000/347/25, MW 30/10, nerđajući čelik V2A C 250 kn 24,1 kg BG-SV mrežasta rešetka 500/347/25, MW 30/10, nerđajući čelik V2A C 250 kn 12,1 kg BG-SV liveno gvozdena rešetka 500/347/25, SW 18/150 D 400 kn 15,2 kg BG-SV liveno gvozdena rešetka 500/347/25, MW 25/14 1+2) E 600 kn 15,5 kg 30 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BG-SV čeoni poklopac pocinkovana 0,7 kg BG-SV čeoni poklopac nerđajući čelik V2A 0,7 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za mrežastu rešetku od nerđajućeg čelika V2A (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom / liveno gvozdena rešetka kl.e potrebno za dužni m: 8 kom) Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima. BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 21

22 BGZ-S kanal za teška opterećenja SV BGZ-S SV >> BGZ-S SV G sa liveno gvozdenom ivicom, nominalna širina 100 Kanali sa ivicom od livenog gvožđa do kl.f, sistem samo- zaključavanja ili sa šrafovima BGZ-S kanal za teška opterećenja SV G NW 100, Br. 0 0,0 % 63 kg BGZ-S kanal za teška opterećenja SV G NW 100, Br. 0, L = 500 mm 0,0 % 32 kg BGZ-S kanal za teška opterećenja SV G NW 100, Br. 5-0, Br ,0 % 68 / 73 kg BGZ-S kanal za teška opterećenja SV G NW 100, Br. 15-0, Br ,0 % 78 / 83 kg Dodatna naplata za kanale sa izlivom DN BGZ-S kanal za teška opterećenja SV G NW 100, Br. 1 do Br. 20 0,5 % kg 20 / 15 Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/147/25, MW 30/10 D 400 kn 6,4 kg BG-SV mrežasta rešetka 500/147/25, MW 30/10 D 400 kn 3,3 kg BG-SV liveno gvozdena rešetka 500/147/25, SW 18/120 D 400 kn 4,0 kg BG-SV liveno gvozdena mrežasta rešetka 500/147/25, MW 24/24 1+2) E 600 kn 4,7 kg BG-SV liveno gvozdena rešetka 500/147/25, MW 27/13 2) E 600 kn 4,3 kg 120 Artikal Br. Rešetke sa šrafovima Klasa opterećenja Težina (ca.) Kom/Pal BGZ-S liveno gvozdena mrežasta rešetka 500/147/25, MW 24/24 E 600 kn 4,7 kg BGZ-S liveno gvozdena rešetka 500/147/25, MW 27/13 E 600 kn 4,3 kg BGZ-S liveno gvozdena rešetka 500/147/25, SW 16/120 F 900 kn 5,4 kg BGZ-S liveno gvozdena rešetka 500/147/25, zatvoreni poklopac F 900 kn 7,6 kg 120 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGZ-S sabirno okno SV G 500/211/510 sa izlivom DN150 beton 67 kg BG kofica za sabirno okno plastika 0,4 kg BG PVC sifon DN 150/87 plastika 3,9 kg BG sifon za izliv DN 100 plastika 0,2 kg Forsheda dihtung za izliv DN 100 od elastomera 0,4 kg BG-SV čeoni poklopac pocinkovana 0,4 kg BG-SV čeoni poklopac sa izlivom DN 100 pocinkovana 0,5 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom/liveno gvozdena rešetka kl.e i kl.f potrebno za dužni m: 8 kom) BGZ-S SV >> BGZ-S SV G sa liveno gvozdenom ivicom, nominalna širina 150 Kanali sa ivicom od livenog gvožđa do kl.f, sistem samo- zaključavanja ili sa šrafovima BGZ-S kanal za teška opterećenja SV G NW 150, Br. 0 0,0 % 86 kg BGZ-S kanal za teška opterećenja SV G NW 150, Br. 0, L = 500 mm 0,0 % 43 kg BGZ-S kanal za teška opterećenja SV G NW 150, Br. 5-0, Br ,0 % 91 / 96 kg BGZ-S kanal za teška opterećenja SV G NW 150, Br. 15-0, Br ,0 % 100 / 105 kg Dodatna naplata za kanale sa izlivom DN BGZ-S kanal za teška opterećenja SV G NW 150, Br. 1 do Br. 20 0,5 % kg 16 / 12 Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/197/25, MW 30/10 D 400 kn 10,2 kg BG-SV mrežasta rešetka 500/197/25, MW 30/10 D 400 kn 5,3 kg BG-SV liveno gvozdena rešetka 500/197/25, SW 18/170 D 400 kn 6,0 kg BG-SV liveno gvozdena rešetka 500/197/25, MW 27/13 2) E 600 kn 7,3 kg 100 Artikal Br. Rešetke sa šrafovima Klasa opterećenja Težina (ca.) Kom/Pal BGZ-S liveno gvozdena rešetka 500/197/25, MW 27/13 E 600 kn 7,3 kg BGZ-S liveno gvozdena rešetka 500/197/25, SW 15/75 F 900 kn 11,4 kg 100 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGZ-S sabirno okno SV G 500/261/690 sa izlivom DN150 beton 95 kg BG kofica za sabirno okno plastika 0,4 kg BG PVC sifon DN 150/87 plastika 3,9 kg Forsheda dihtung za izliv DN 150 od elastomera 0,5 kg BG-SV čeoni poklopac pocinkovana 0,6 kg BG-SV čeoni poklopac sa izlivom DN 150 pocinkovana 0,7 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom/liveno gvozdena rešetka kl.e i kl.f potrebno za dužni m: 8 kom) 2) Ove rešetke mogu imati oprugu za samo-zakjučavanje ili sistem sa šrafovima. Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima. 22

23 BGZ-S kanal za teška opterećenja SV KONTAKT BGZ-S SV BGZ-S SV / / / / 85 2) Ove rešetke mogu imati oprugu za samo-zakjučavanje ili sistem sa šrafovima. >> BGZ-S SV G sa liveno gvozdenom ivicom, nominalna širina 200 Kanali sa ivicom od livenog gvožđa do kl.f, sistem samo- zaključavanja ili sa šrafovima BGZ-S kanal za teška opterećenja SV G NW 200, Br. 0 0,0 % 114 kg BGZ-S kanal za teška opterećenja SV G NW 200, Br. 0, L = 500 mm 0,0 % 57 kg BGZ-S kanal za teška opterećenja SV G NW 200, Br. 5-0, Br ,0 % 119 / 124 kg BGZ-S kanal za teška opterećenja SV G NW 200, Br. 15-0, Br ,0 % 129 / 134 kg BGZ-S kanal za teška opterećenja SV G NW 200, Br.1 do Br.10 0,5 % kg BGZ-S kanal za teška opterećenja SV G NW 200, Br. 11 do Br. 20 0,5 % kg 8 Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/247/25, MW 30/10 D 400 kn 16,0 kg BG-SV mrežasta rešetka 500/247/25, MW 30/10 D 400 kn 8,2 kg BG-SV liveno gvozdena rešetka 500/247/25, SW 18/220 D 400 kn 8,2 kg BG-SV liveno gvozdena rešetka 500/247/25, MW 27/13 2) E 600 kn 9,1 kg 60 Artikal Br. Rešetke sa šrafovima Klasa opterećenja Težina (ca.) Kom/Pal BGZ-S liveno gvozdena rešetka 500/247/25, MW 27/13 E 600 kn 9,1 kg BGZ-S liveno gvozdena rešetka 500/247/25, SW 16/220 F 900 kn 11,1 kg BGZ-S liveno gvozdena rešetka 500/247/25, zatvoreni poklopac F 900 kn 16,6 kg 60 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGZ-S sabirno okno SV G 500/326/740 sa izlivom DN200 beton 105 kg BG kofica za sabirno okno plastika 0,4 kg BG PVC sifon DN 200/87 plastika 7,4 kg Forsheda dihtung za izliv DN 200 od elastomera 0,6 kg BG-SV čeoni poklopac pocinkovana 0,7 kg BG-SV čeoni poklopac sa izlivom DN 200 pocinkovana 0,9 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom/liveno gvozdena rešetka kl.e i kl.f potrebno za dužni m: 8 kom) >> BGZ-S SV G sa liveno gvozdenom ivicom, nominalna širina 300 Kanali sa ivicom od livenog gvožđa do kl.f, sistem samo- zaključavanja ili sa šrafovima BGZ-S kanal za teška opterećenja SV G NW 300, Br. 0 0,0 % 169 kg BGZ-S kanal za teška opterećenja SV G NW 300, H=615 mm, L=2500 mm 0,0 % 640 kg BGZ-S kanal za teška opterećenja SV G NW 300, H=615 mm, L=1000 mm 0,0 % 256 kg 2 Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-SV mrežasta rešetka 1000/347/25, MW 30/30 C 250 kn 23,3 kg BG-SV mrežasta rešetka 500/347/25, MW 30/30 C 250 kn 11,7 kg BG-SV liveno gvozdena rešetka 500/347/25, SW 18/150 D 400 kn 15,2 kg BG-SV liveno gvozdena rešetka 500/347/25, MW 25/14 1+2) E 600 kn 15,5 kg 30 Artikal Br. Rešetke sa šrafovima Klasa opterećenja Težina (ca.) Kom/Pal BGZ-S liveno gvozdena rešetka 500/347/25, MW 25/14 E 600 kn 15,5 kg BGZ-S liveno gvozdena rešetka 500/347/25, SW 16/148 F 900 kn 30,9 kg BGZ-S liveno gvozdena rešetka 500/347/25, zatvoreni poklopac F 900 kn 33,4 kg 30 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGZ-S sabirno okno SV G 550/565/990, dvodelno sa izlivom DN 200 beton 214 kg BG kofica za sabirno okno pocinkovana 3,2 kg BG PVC sifon DN 200/87 plastika 7,4 kg Forsheda dihtung za izliv DN 200 od elastomera 0,6 kg BG-SV čeoni poklopac pocinkovana 1,3 kg BG-SV čeoni poklopac sa izlivom DN 200 pocinkovana 1,2 kg BG-SV komplet šrafova za mrežastu rešetku (1 kom zavrtanj, 1 kom navrtka) BG-SV komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka) (Rešetke kl.d potrebno za dužni m: 4 kom/liveno gvozdena rešetka kl.e i kl.f potrebno za dužni m: 8 kom) Rešetke do klase D400 mogu biti dodatno osigurane anti-vandal zavrtnjima. MONTAŽA BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 23

24 BGZ-S kanal za teška opterećenja BGZ-S G >> BGZ-S G sa liveno gvozdenom ivicom, nominalna širina 400 Kanal sa ivicom od livenog gvožđa do kl.f i liveno gvozdena rešetka sa navojem BGZ-S kanal za teška opterećenja G NW 400, Br. 0 0,0 % 225 kg 4 Artikal Br. Rešetke sa šrafovima Klasa opterećenja Težina (ca.) Kom/Pal BGZ-S liveno gvozdena rešetka 500/447/25, SW 18/200 D 400 kn 20,6 kg BGZ-S liveno gvozdena rešetka 500/447/25, SW 15/125 E 600 kn 35,5 kg BGZ-S liveno gvozdena rešetka 500/447/25, SW 15/125 F 900 kn 40,6 kg 20 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGZ-S sabirno okno G 550/565/990, dvodelno sa izlivom DN 200 beton 200 kg BGZ-S kofica za sabirno okno pocinkovana 3,6 kg BG PVC sifon DN 200/87 plastika 7,4 kg Forsheda dihtung za izliv DN 200 od elastomera 0,6 kg BGZ-S čeoni poklopac pocinkovana 2,1 kg BGZ-S čeoni poklopac sa izlivom DN 200 pocinkovana 2,1 kg BGZ-S komplet šrafova za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka potrebna količina po dužnom metru 8 kom) BGZ-S liveno gvozdena rešetka 500/547/25, SW 15/248 D 400 kn 30,2 kg BGZ-S liveno gvozdena rešetka 500/547/25, SW 15/164 E 600 kn 31,0 kg 10 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGZ-S čeoni poklopac pocinkovana 3,1 kg BGZ-S čeoni poklopac sa izlivom DN 200 pocinkovana 3,1 kg Forsheda dihtung za izliv DN 200 od elastomera 0,6 kg BGZ-S komplet šrafova M12 za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka potrebna količina po dužnom metru 8 kom) BGZ-S G >> BGZ-S G sa liveno gvozdenom ivicom, nominalna širina 500 Kanal sa ivicom od livenog gvožđa do kl.f i liveno gvozdena rešetka sa navojem BGZ-S kanal za teška opterećenja G NW 500, Br. 0, L = 2000 mm 0,0 % 720 kg BGZ-S kanal za teška opterećenja G NW 500, Br. 0, 0,0 % 360 kg 2 Artikal Br. Rešetke sa šrafovima - M10 Klasa opterećenja Težina (ca.) Kom/Pal BGZ-S liveno gvozdena rešetka 500/547/25, SW 15/248 D 400 kn 30,2 kg BGZ-S liveno gvozdena rešetka 500/547/25, SW 15/164 E 600 kn 31,0 kg 10 Artikal Br. Dodaci materijal Težina (ca.) Kom/Pal BGZ-S čeoni poklopac pocinkovana 3,1 kg BGZ-S čeoni poklopac sa izlivom DN 200 pocinkovana 3,1 kg Forsheda dihtung za izliv DN 200 od elastomera 0,6 kg BGZ-S komplet šrafova M10 za liveno gvozdenu rešetku (1 kom zavrtanj, 1 kom navrtka potrebna količina po dužnom metru 8 kom) >> BGZ-S V sa pocinkovanom ivicom, nominalna širina 500 Kanal sa ivicom od livenog gvožđa do kl.f i liveno gvozdena rešetka sa šrafovima BGZ-S kanal za teška opterećenja V NW 500, Br. 0, L = 2500 mm 0,0 % 950 kg BGZ-S kanal za teška opterećenja V NW 500, Br. 0, 0,0 % 380 kg 2 Artikal Br. Rešetke sa šrafovima - M12 Klasa opterećenja Težina (ca.) Kom/Pal BGZ-S V

25 Reference BGU-Z univerzalni kanal SV Kanal sa ivicom od gvozdenom, pocinkovanog ili nerđajućeg čelika, do kl.e i sistem za samo-zaključavanje BGF-Z niskoprofilni kanal SV Kanal sa ivicom od gvozdenom, pocinkovanog ili nerđajućeg čelika, do kl.e i sistem za samo-zaključavanje KONTAKT MONTAŽA Reference BGZ-S kanal za teška opterećenja SV Kanali sa ivicom od livenog gvožđa do kl.f, sistem samo-zaključavanja ili sa šrafovima BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 25

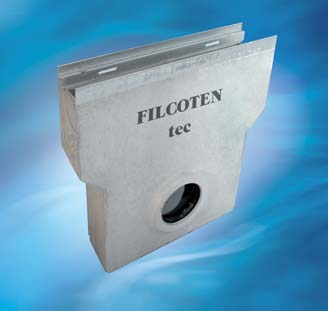

26 Sabirna okna - tehničke karakteristike B L C C B L Kofica D D A A H H B1 Kofica C C B1 550 BG-sabirno okno, jednodelno BG-sabirno okno, dvodelno* Tip kanala FILCOTEN light FILCOTEN tec FILCOTEN pro BGU-Z univerzalni kanal SV BGZ-S kanal za teška opterećenja SV Nominalna širina Artikal Br. L B B 1 H C D A DN DN / DN / DN / DN / DN / DN / DN /22195/ RDS /22196/ RDS /22197/ RDS * 23410/23412/ RDS RDS RDS RDS * RDS * RDS 200 Sistem sa KG mufom: prolaz za cev je ugrađen na mestu izliva. Cev se tu može direktno i brzo priključiti Sistem RDS: prolaz za cev je ugrađen na mestu izliva. Cev se tu može direktno i brzo priključiti 26

27 BG Dodaci KONTAKT Dimenzija X a) b) Kanal sa izlivom DN isti kao svetli otvor maksimum DN200 Pozicija otvora za izliv: Dimenzija X obično 250 mm (osim kod BGF-Z: X=175mm) 2 a) Sifon za podne slivnike - primenjuje se kod kanala sa otvorom DN100 b) Forsheda - dihtung za podni slivnik - samo kod BGZ-S kanala 3 Sabirno okno (L = 500 mm) - za odgovarajući kanal - str 26 4 Kofica - odgovara za Sabirno okno - Varijante: pocinkovana za dvodelno sabirno okno plastična za sve druge tipove sabirnih okana 5 PVC sifon za sabirna okna sa izlivom DN 150/200 6 Zaptivna masa odgovara betonske i čelične kanale 7 Čeoni poklopac / pocinkovani ili nerđajući čelik / za BGF-Z 8 Čeoni poklopac / sa izlivom / pocinkovani ili nerđajući čelik za sve SV kanale 9 Šrafovi M10 - za sve rešetke - osim liveno-gvozdenih za BGU-Z i BGZ-S 10 Šrafovi M12 - za BGZ-S SV V NW 500 MONTAŽA BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 27

28 BG-FA fasadni kanal BG-FA W 130 širina kanal 130 Fiksna visina širina kanal 130 Promenljiva visina L = roba sa skladišta 55/70/110 visina visina >> BG-FA fasadni kanal, širina kanala POCINKOVANI ČELIK Perforiran sa jedne strane (osim elementa za izliv) ili zatvoren, pocinkovan Artikal Br. Perforiran kanal - debljina 1,00 mm Klasa opterećenja Visina u mm Težina (ca.) BG-FA fasadni kanal V W=130 mm, fiksna visina L ,2 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,3 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,6 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,3 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,5 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,2 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,6 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,2 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,3 kg BG-FA fasadni kanal V W=130 mm, promenljiva visina L ,5 kg BG-FA fasadni kanal V W=130 mm, promenljiva visina L ,9 kg BG-FA fasadni kanal V W=130 mm, promenljiva visina L ,7 kg BG-FA fasadni kanal V W=130 mm, promenljiva visina L ,0 kg BG-FA fasadni kanal V W=130 mm, promenljiva visina L ,9 kg BG-FA fasadni kanal V W=130 mm, promenljiva visina L ,8 kg Artikal Br. Zatvoreni kanal - debljina 1,00 mm Klasa opterećenja Visina u mm Težina (ca.) BG-FA fasadni kanal V W=130 mm, fiksna visina L ,2 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,3 kg BG-FA fasadni kanal V W=130 mm, fiksna visina L ,6 kg BG-FA fasadni kanal V W=130 mm, fiksna visina ,3 kg BG-FA fasadni kanal V W=130 mm, fiksna visina ,5 kg BG-FA fasadni kanal V W=130 mm, fiksna visina ,2 kg BG-FA fasadni kanal V W=130 mm, fiksna visina ,6 kg BG-FA fasadni kanal V W=130 mm, fiksna visina ,2 kg BG-FA fasadni kanal V W=130 mm, fiksna visina ,3 kg Artikal Br. Rešetke - širina 122 mm materijal Kom/Pal Težina (ca.) BG-FA mrežasta rešetka 1000/122/20, MW 30/10 L pocinkovana 168 2,5 kg BG-FA mrežasta rešetka 500/122/20, MW 30/10 L pocinkovana 195 1,3 kg BG-FA perforirana rešetka1000/122/20, Ø 8 mm L pocinkovana 150 1,6 kg BG-FA perforirana rešetka 500/122/20, Ø 8 mm L pocinkovana 300 0,8 kg BG-FA rebrasta rešetka 1000/122/20, SW 9/85 L pocinkovana 150 1,5 kg BG-FA rebrasta rešetka 500/122/20, SW 9/85 L pocinkovana 300 0,8 kg BG-FA podužna rebrasta rešetka 1000/122/20, širina proreza 10 mm L pocinkovana 130 3,9 kg BG-FA podužna rebrasta rešetka 500/122/20, širina proreza 10 mm L pocinkovana 260 2,0 kg BG-FA poprečna rebrasta rešetka 1000/122/20, širina proreza 10 mm pocinkovana 130 3,8 kg BG-FA poprečna rebrasta rešetka 500/122/20, širina proreza 10 mm pocinkovana 260 2,0 kg BG-FA rešetka sunrays 1000/122/20 pocinkovana 150 1,4 kg BG-FA rešetka sunrays 500/122/20 pocinkovana 300 0,7 kg Artikal Br. Dodaci materijal Visina u mm Težina (ca.) BG sifon za izliv DN 100 L plastika 0,2 kg BG-FA izliv V W=130 mm, izliv DN 100, L pocinkovana 55 2,9 kg BG-FA izliv V W=130 mm, izliv DN 100, L pocinkovana 70 3,2 kg BG-FA izliv V W=130 mm, izliv DN 100, pocinkovana 110 3,8 kg BG-FA izliv V W=130 mm, izliv DN 100, L pocinkovana ,5 kg BG-FA izliv V W=130 mm, izliv DN 100, L pocinkovana ,5 kg BG-FA prolazni komad 90 V W=130 mm, promenljiva visina pocinkovana ,5 kg BG-FA prolazni komad 90 V W=130 mm, promenljiva visina pocinkovana ,6 kg BG-FA ugaoni komad 90 V W=130 mm, promenljiva visina L pocinkovana ,5 kg BG-FA ugaoni komad 90 V W=130 mm, promenljiva visina L pocinkovana ,7 kg BG-FA T komad 90 V W=130 mm, promenljiva visina pocinkovana ,6 kg BG-FA T komad 90 V W=130 mm, promenljiva visina pocinkovana ,7 kg BG-FA čeoni poklopac V W=130 mm, fiksna visina L pocinkovana 55 0,1 kg BG-FA čeoni poklopac V W=130 mm, fiksna visina L pocinkovana 70 0,1 kg BG-FA čeoni poklopac V W=130 mm, fiksna visina L pocinkovana 110 0,1 kg BG-FA čeoni poklopac V W=130 mm, promenljiva visina L pocinkovana ,1 kg BG-FA čeoni poklopac V W=130 mm, promenljiva visina L pocinkovana ,2 kg BG-FA šrafovi za sve rešetke L nerđajući čelik V2A 0,1 kg ( Potrebno za dužni m: 2 kom samo od nerđajućeg čelika V2A) 28

29 Dodaci za BG-FA fasadni kanal KONTAKT L = roba sa skladišta Mrežasta rešetka MW 30/10 za širina kanal 130 >> BG-FA Gornji element, za širinu kanala 130 Namenjen kao slivnik ili revizioni element sa mrežastom ili perforiranom rešetkom Artikal Br. Gornji element materijal Visina u mm Težina (ca.) BG-FA gornji element V 230/230, promenljiva visina L pocinkovana ,3 kg BG-FA gornji element V 230/230, promenljiva visina L pocinkovana ,7 kg BG-FA gornji element E 230/230, promenljiva visina L nerđajući čelik V2A ,3 kg BG-FA gornji element E 230/230, promenljiva visina L nerđajući čelik V2A ,7 kg BG-FA gornji element V 400/400, promenljiva visina L pocinkovana ,3 kg BG-FA gornji element V 400/400, promenljiva visina L pocinkovana ,1 kg BG-FA gornji element E 400/400, promenljiva visina L nerđajući čelik V2A ,3 kg BG-FA gornji element E 400/400, promenljiva visina L nerđajući čelik V2A ,1 kg Artikal Br. Rešetke za gornji element materijal Kom/Pal Težina (ca.) BG-FA mrežasta rešetka 222/222/20, MW 30/10 L pocinkovana 150 0,9 kg BG-FA mrežasta rešetka 222/222/20, MW 30/10 L nerđajući čelik V2A 150 0,9 kg BG-FA perforirana rešetka 222/222/20, Ø 8 mm L pocinkovana 150 0,7 kg BG-FA perforirana rešetka 222/222/20, Ø 8 mm L nerđajući čelik V2A 150 0,7 kg BG-FA mrežasta rešetka 392/392/20, MW 30/10 L pocinkovana 120 2,6 kg BG-FA mrežasta rešetka 392/392/20, MW 30/10 L nerđajući čelik V2A 120 2,6 kg BG-FA perforirana rešetka 392/392/20, Ø 8 mm L pocinkovana 120 3,0 kg BG-FA perforirana rešetka 392/392/20, Ø 8 mm L nerđajući čelik V2A 120 3,0 kg >> BG-FA Kanal za povezivanje, za širinu kanala 130 Povezuje kanal sa izlivom Artikal Br. Kanal za povezivanje Klasa opterećenja Visina u mm Težina (ca.) BG-FA kanal za povezivanje 1000/90/30, pocinkovana L ,1 kg BG-FA kanal za povezivanje 2000/90/30, pocinkovana L ,2 kg BG-FA kanal za povezivanje 1000/90/30, nerđajući čelik V2A L ,1 kg BG-FA kanal za povezivanje 2000/90/30, nerđajući čelik V2A L ,2 kg Perforirana rešetka Ø 8 mm za širina kanal 130 BG-FA element sa izlivom DN 100 Rebrasta rešetka SW 9/85 samo za širina kanal 130 Podužna rebrasta rešetka za širina kanal 130 Poprečna rebrasta rešetka za širina kanal 130 BG-FA fasadni kanali sa rešetkama su namenjeni za pešačko opterećenje! BG-FA prolazni, ugaoni i T komad Rešetka sunrays Rok isporuke i cena na upit! BG-FA čeoni poklopac i element za zaključavanje MONTAŽA BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 29

30 BG-PA parking kanal Na upit dostupan svetli otvor 100 i 200 BG-PA NW 150 sa samo-zaključavanjem Mrežasta rešetka MW 30/10, klasa B ili klasa C, pocinkovana ili nerđajući čelik V2A >> BG-PA parking kanal, nominalna širina NERĐAJUĆI ČELIK Telo kanala od nerđajućeg čelika sa rešetkom koja se može šrafiti Artikal Br. Kanal - debljina 1,25 mm Klasa opterećenja Visina u mm Težina (ca.) BG-PA parking kanal E NW 150 L ,7 kg BG-PA parking kanal E NW 150 L ,4 kg BG-PA parking kanal E NW 150 L ,8 kg Artikal Br. Rešetke sa samo-zaključavanjem Klasa opterećenja Težina (ca.) Kom/Pal BG-PA mrežasta rešetka 1000/197/25, MW 30/10 B 125 kn 5,4 kg BG-PA mrežasta rešetka 500/197/25, MW 30/10 B 125 kn 2,8 kg BG-PA mrežasta rešetka 1000/197/25, MW 30/10 L C 250 kn 6,4 kg BG-PA mrežasta rešetka 500/197/25, MW 30/10 L C 250 kn 3,3 kg BG-PA mrežasta rešetka 1000/197/25, MW 30/10 nerđajući čelik V2A B 125 kn 5,4 kg BG-PA mrežasta rešetka 500/197/25, MW 30/10 nerđajući čelik V2A B 125 kn 2,8 kg BG-PA mrežasta rešetka 1000/197/25, MW 30/10, nerđajući čelik V2A L C 250 kn 6,4 kg BG-PA mrežasta rešetka 500/197/25, MW 30/10, nerđajući čelik V2A L C 250 kn 3,3 kg BG-PA liveno gvozdena rešetka 500/197/25, SW 14/45 L D 400 kn 6.9 kg 100 Artikal Br. Dodaci materijal Visina u mm Težina (ca.) BG sifon za izliv DN 100 L plastika 0,2 kg BG-PA izliv E, izliv DN 100, L nerđajući čelik V2A 55 3,9 kg BG-PA L komad E, L = 500/698 nerđajući čelik V2A 55 3,5 kg BG-PA T komad E, L = 500/698 nerđajući čelik V2A 55 3,4 kg BG-PA čeoni poklopac E L nerđajući čelik V2A 0,2 kg BG-PA priključni element E L nerđajući čelik V2A 0,1 kg BG-PA priključni element E sa podešavanjem visine L nerđajući čelik V2A 0,3 kg BG-PA komplet šrafova za mrežastu rešetku (Potrebno za dužni m: 2 kom) L nerđajući čelik V2A 0,2 kg BG-PA komplet šrafova za liveno gvozdenu rešetku (Potrebno za dužni m: 2 kom) L nerđajući čelik V2A 0,2 kg BG-PA komplet šrafova za liveno gvozdenu rešetku - kraj L nerđajući čelik V2A 0,2 kg Liveno gvozdena rešetka SW 14/45, klasa D L = roba sa skladišta BG-PA izliv DN 100, L= 1000 mm, nerđajući čelik V2A, sa ili bez samo-zaključavanja BG-PA L komad, L= 500/698 mm, nerđajući čelik V2A, sa ili bez samo-zaključavanja BG-PA T komad, L= 500/698 mm, nerđajući čelik V2A, sa ili bez samo-zaključavanja BG-PA čeoni poklopac, nerđajući čelik V2A, sa ili bez samo-zaključavanja 30 BG-PA priključni element ili priključni element E sa podešavanjem visine BG-PA element za zaključavanje za rešetke bez samo-zaključavanja

31 Reference BG-FA fasadni kanal Perforiran sa jedne strane (osim elementa za izliv) ili zatvoren, pocinkovan KONTAKT MONTAŽA Reference BG-PA parking kanal Telo kanala od nerđajućeg čelika sa rešetkom koja se može šrafiti BG-PA BG-FA DODACI BGZ-S SV BGF-Z SV BGU-Z SV FILCOTEN 31

32 PURATOR - ostale grupe proizvoda! Šahtovski poklopci i tačkasto odvodnjavanje Prečišćavanje otpadnih voda Vođenje otpadnih voda Odvodnjavanje objekata Sistemi za odvodnjavanje BG-Graspointner GmbH & Co KG, A-4882 Oberwang (Mondseeland), Gessenschwandt 39, Tel: ( ) , Fax: DW 303, office@graspointner.at, Purator Ekotehnika d.o.o. SRB Beograd, Kružni Put 16a, Tel: , Fax: , office@purator.rs, Drugo izdanje
