1 ELEKTRA Grijaći kabeli VCD10 VCD17 Upute za montažu HR

2

3 Primjena ELEKTRA VCD10 i VCD17 grijaći kabeli prvenstveno su namijenjeni za korištenje u prostorijama sa podnom oblogom od pločica ili od prirodnog kamena. Također, mogu se postaviti i na podnu oblogu od sljedećih materijala: Tepih, Podovi od vinila, Parket ili neka druga drvena obloga Laminat. Međutim, tepisi i podovi od vinila trebaju biti prikladni za upotrebu sa električnim podnim grijanjem i na njima trebaju biti sljedeće oznake: Tepih Vinil Napomena: Primjene ELEKTRA VCD grijaćih kabela također uključuju zaštitu cijevi od smrzavanja. Upute za ugradnju za ovu konkretnu primjenu su dostupne na: ELEKTRA VCD grijaći kabeli mogu biti postavljeni (u fazi izvođenja betonskih radova) na betonsku ploču ili na betonsku podlogu sa slojem toplinske izolacije kako bi se smanjili toplinski gubici. Nakon toga se grijaći kabeli prekriju sa anhidritnim gipsom ili cementnim estrihom. 3

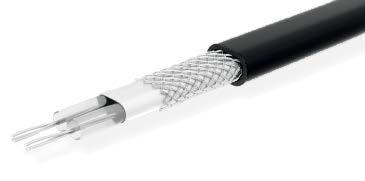

4 ELEKTRA Grijaći kabeli ELEKTRA VCD grijaći kabeli obično se koriste kao: sustav primarnog grijanja prostora, koji čine jedini izvor topline u prostorijama sekundarni sustavi grijanja prostorija, kako bi se postigao efekt toplog poda PVC toplinski otporan plašt Tanki mrežasti oplet Plašt od aluminijske folije Višežilna grijaća jezgra izolacija XLPE 4 Tehničke karakteristike grijaćih kabela Grijaći kabeli proizvode se kao kompleti spremni za postavljanje i to u sljedećim dužunama: ELEKTRA VCD10 od 7,5 do 225m, ELEKTRA VCD17 od 5,5 do 172m. Kabeli su prekinuti na jednom kraju sa 2,5m dugačkim napojnim kabelom (tzv. hladni kraj ) a na drugom kraju se nalazi spojnica za završetak grijaćeg kabela. Izlazna snaga ELEKTRA VCD10: 10W/m, ELEKTRA VCD17: 17W/m. Napajanje: 230VAC, 50/60Hz. Vanjske dimenzije: 5 x 7mm. Min. instalacijska temperatura: -5 C. Min. radijus savijanja kabela: 3.5D. Grijaći kabeli imaju zaštitni plašt vodiča a spoj grijaćeg kabela preko diferencijalne strujne zaštitne sklopke (FID) stvara učinkovitu zaštitu od strujnog udara.

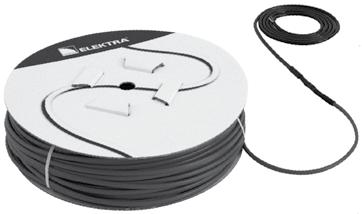

5 napojni kabel (tzv. hladni kraj ) 2 dvožilni ELEKTRA VCD grijaći kabel 3 spoj između grijaćeg i napojnog kabela Napomena: Izlazna snaga grijaćih kabela može odstupati +5%, 10% od nazivnih vrijednosti. Električni grijaći kabeli prilagođeni su za napon 230V/50Hz.! Samoljepljiva etiketa grijaćeg kabela (isporučuje se sa grijaćim kabelom) Sljedeći simboli su korišteni kao oznake na ELEK- TRA grijaćim kabelima: Jednostrano napajani grijaći kabel 5

6 ELEKTRA Grijaći kabeli Materijali i alati potrebni za instaliranje grijaćih kabela ELEKTRA VCD grijaći kabel, toplinska izolacija (XPS, tvrdi stiropor - min. gustoće 20 kg/m 2 ili tvrda mineralna vuna), PE folija, ELEKTRA TME instalacija traka (po potrebi), regulator temperature, zaštitna cijev (tzv. bužir) duljine 1,5m, promjera minimalno 20mm zaštitna cijev (tzv. bužir) duljine 2,5m, promjera minimalno 20mm duboka instalacijska kutija ommetar, megaohmmetar, alati za ugrađivanje u zid. 6 Napomena: Nikada ne presijecati grijaći kabel. Nikada nemojte skraćivati grijaći kabel, samo se napojni kabel (tzv. hladni kraj ) može skratiti ako je to potrebno. Nikada ne gnječite hladni kraj. Nemojte nikada na svoju ruku pokušati popraviti grijaći kabel, a u slučaju da je otkriveno oštećenje, prijavite ga ELEKTRA ovlaštenom distributeru. Nikada ne naprežite kabel pretjerano, niti ga udarajte sa oštrim alatima. Nemojte instalirati ELEKTRA VCD kabel za grijanje kad vanjska temperatura padne ispod -5 C. Ne postavljajte grijaći kabel na mjesta gdje bi mogao doći neki komad namještaja (npr. kuhinjski elementi, tuš kada, ormar do poda ) Nikada nemojte kraj grijaćeg kabela i spoj između hladnog i toplog kraja postavljati izvan površine poda. Hladni kraj i spoj između hladnog i toplog kraja moraju biti postavljeni unutar betona ili samonivelirajuće mase. Nemojte koristiti čavle ili vijke za instalaciju.!

7 Napomena: Grijaći kabeli moraju biti instalirani u skladu s uputama. Priključak grijaćeg kabela na napojnu mrežu može obaviti samo ovlašteni električar. Grijaći kabel treba uvijek biti pozicioniran na sigurnoj udaljenosti od drugih izvora topline (npr. vruće cijevi za vodu), min. udaljenost je 25mm.! Opće Informacije Tip grijanja Vrsta poda Preporučeni grijaći kabeli Izlazna snaga po m 2 poda Efekt toplog poda Keramičke pločice, kamen i PVC obloge VCD10 VCD17 85 W/m² Ostale vrste podova VCD10 65 W/m² Primarno grijanje Keramičke pločice, kamen i PVC obloge Ostale vrste podova VCD10 VCD10 VCD17 Zahtijeva projektiranje sustava grijanja i njegove kontrole od strane dizajnera, trgovca ili ovlaštenog instalatera 7

8 ELEKTRA Grijaći kabeli Instalacija veće snage grijanja (po 1m 2 grijaće površine) je potrebna ako se želi smanjiti vrijeme zagrijavanja poda, također ako je grijaći sustav predviđen da radi povremeno npr. hotelske sobe, uredi itd. kao i kad su temperaturni regulatori sa ulazom za sniženje temperature ugrađeni u sustavu. Minimalni dopušteni razmak između kabela je: Vrsta poda VCD10 VCD17 Keramičke pločice ili kamen 7 cm 10 cm PVC obloga 8 cm 12 cm Ostale vrste podova 10 cm Maksimalni razmak između grijaćih kabela ne bi trebao prelaziti 20cm da bi se spriječila hladna mjesta na grijaćoj površini. Vrste estriha Sljedeće dvije glazure mogu se koristiti sa podnim grijanjem: anhidritni estrih - sa svim prednostima kratkog vremena sušenja (oko 7 dana), kao i beznačajno linearno suženje i niska poroznost. Velike površine mogu biti pokrivene s ovom vrstom estriha (do 300m 2 ), Bez potrebe za dilatacijama. Zbog niske poroznosti, ovaj estrih učinkovito preniosi toplinu i pod će se zagrijati brže nego u slučaju cementnog estriha. Ova vrsta estriha je, međutim, osjetljiva na vlagu, a ne može se koristiti u sobama sa kontinuiranom povišenom razinom vlage. cementni estrih prednost mu je otpornost na vlagu i visoka otpornost na temperaturu. Zbog velikog linearnog skupljanja, na podovima površine veće od 30m 2 ili kada je dužina veća od 6m, moraju se raditi dilatacije. 8

9 Estrih treba odvojiti na svim rubovima od zida sa rubnom trakom za estrih. Glazure za podno grijanje ne smiju biti usko priljubljene uz pod ili zidove (tzv. plivajući podovi), kako bi se spriječio gubitak topline prema dolje i bočni gubitak topline prema podlozi i vanjskim zidovima. Tehničke karakteristike podnih obloga Anhidritni estrih Cementni estrih Debljina estriha* mm mm Provođenje topline 2,0 W/m²K 1,0 1,1 W/m²K Vrijeme sušenja 7 dana 28 dana Maksimalna površina bez dilatacije 300 m² 30 m² Poroznost 8% 15 20% * Molimo osigurati da je debljina estriha u skladu s lokalnim građevinskim propisima. Kontrola temperature Regulator temperature je temeljna komponenta sustava podnog grijanja. Regulator spaja grijaći kabel s električnim sustavom i osigurava održavanje tražene temperature poda ili zraka u prostoriji. Ako je grijaći kabel namijenjen kao dodatni sustav grijanja prostorije i korisnik želi uživati u osjećaju toplog poda, tada je dovoljan regulator s podnim osjetnikom za održavanje tražene temperature poda. Ako je sustav grijaćih kabela dimenzioniran kao osnovno grijanje prostora, korisnik želi optimalnu temperaturu prostora. Tada bi trebalo postaviti regulator s zračnim osjetnikom 9

10 ELEKTRA Grijaći kabeli tj. regulator sa zračnim i podnim osjetnikom (dok zračni osjetnik mjeri temperaturu zraka, podni osjetnik štiti pod i grijaći kabel od pregrijavanja te ograničava temperaturu poda.) Prilikom odabira regulatora, možete odabrati manualan elektronički koji održava konstantnu temperaturu, ili programabilni kojim možete programirati dnevne i/ili tjedne cikluse. Tip Grijanja Osnovno Dodatno- efekt toplog poda Model regulatora temperature Elektronički Manualan ELEKTRA OTD ELEKTRA OTN 1991 OTD Elektronički Programabilni ELEKTRA OCD ELEKTRA OCC OCD DIGI2p Podni osjetnik Temperature Regulator temperature (moguća je i instalacija sa zajedničkim okvirom koji ima prekidač za svjetlo). 10

11 Instalacija Korak 1 Električni radovi Priprema instalacije traži slijedeće: 1. Odaberite mjesto za regulator temperature - radi estetskih i praktičnih razloga, najbolje je regulator smjestiti do ostalih prekidača za svjetlo (npr. u zajednički okvir). 2. Postavite duboku instalacijsku kutiju za temperaturni regulator na mjesto koje ste prethodno odredili. 3. Instalirajte odgovarajuće 3-žilno napajanje za regulator u instalacijsku kutiju. 4. Instalirajte dvije fleksibilne cijevi (promjer 16 mm ili više) izmeðu instalacijske kutije i poda. Fleksibilnu cijev treba položiti u prethodno napravljen žlijeb u zidu i podu. Podno udubljenje treba biti minimalno dubine 16 mm i ući u grijaću površinu najmanje 500 mm. Poslije, kada se grijaći kabel postavi, unutar jedne fleksibilne cijevi (2,5 m) ćemo ugurati podni osjetnik, a hladni kraj grijaćeg kabela u drugu fleksibilnu cijev (1,5 m). Ako grijaća površina nije u blizini temperaturnog regulatora i cijev je produljena u podu više od 1,0 m, možda je potrebno instalirati dodatnu instalacijsku kutiju bliže podu. Takvo rješenje će olakšati eventualnu buduću zamjenu temperaturnog osjetnika. Tzv. sajla fleksibilni kabel smješten u fleksibilnoj cijevi može pomoći jednostavno provući podni osjetnik i hladne krajeve u instalacijsku kutiju, nakon žbukanja ili postavljanja pločica. 11

12 ELEKTRA Grijaći kabeli Napojni kabel Duboka instalacijska kutija za regulator temperature Fleksibilna cijev za podni osjetnik regulatora temperature Fleksibilna cijev za hladne krajeve grijaćeg kabela Sajla Prespojna kutija (ugrađuje se po potrebi) Upozorenje: Fleksibilne cijevi na spoju zida i poda ne savijajte pod kutom od 90 ( zadržite oblik laganog zakrivljenja ). Lagana zakrivljenost, po potrebi, omogućava jednostavnu izmjenu temperaturnog osjetnika.! 12

13 Korak 2 polaganje grijaćih kabela Postavite sljedeće na izravnati pod ili betonsku podlogu: sloj toplinske izolacije, PE folija. Prije početka montaže odabranog kabela za grijanje: izračunati potrebni razmak grijaćeg kabela označiti na podu mjesta namijenjena za namještaj (npr. kuhinjski elementi, tuš kada, ormar do poda ). Da bi se izračunao potrebni razmak između grijaćih kabela, pripremite nacrtanu shemu montaže grijaćih kabela, ili alternativno primijenite sljedeću formulu: a-a = S L+0,5P gdje je: aa - razmak između kabela S - površina poda, za pod grijan sa grijaćim kabelom L duljina grijaćeg kabela P opseg grijanog dijela poda Postavite instalacijsku traku ELEKTRA TME (da biste mogli pričvrstiti grijaći kabel za nju) s razmakom od 40cm. Postavite grijaći kabel, počevši od napojnog kraja, osiguravajući da će napojni kabel slobodno doći do instalacijske kutije. Grijaći kabel treba odvojiti od zidova i fiksnog namještaja sa jednakom udaljenosti koja je planirana između dva grijaća kabela. 13

14 ELEKTRA Grijaći kabeli Korak 3 Nakon što je grijaći kabel već postavljen U ovoj fazi, potrebno je poduzeti sljedeće korake: Zalijepite na jamstveni list samoljepljivu naljepnicu koja se nalazi na početku hladnog kraja, Postavite hladni kraj grijaćeg kabela u instalacijsku kutiju kroz fleksibilnu cijev ugrađenu na početku električnih radova, Kabel osjetnika regulatora temperature treba provući u fleksibilnu cijev ostavljenu u pripremi i pozicionirati ga točno između dva grijaća kabela u podu. Zalijepite cijev na podnom završetku sa zaštitnom trakom da bi zaštitili osjetnik od prodora vlage. Upozorenje: Podni osjetnik temperature treba biti pozicioniran točno između dva grijaća kabela. U jamstveni list skicirajte postavljeni grijaći kabel i poziciju temperaturnog osjetnika. 14!

15 Korak 4 Mjerenja: Treba provesti sljedeća mjerenja: Mjerenje otpora grijaćeg kabela Mjerenje otpora izolacije Izmjerena vrijednost otpora grijaćeg kabela treba biti unutar -5% do +10% vrijednosti dane na naljepnici. Otpor izolacije grijaćeg kabela, izmjeren instrumentom nazivnog napona 1000V (npr. Megaohmmetar), ne smije biti ispod 10 MΩ. Unesite vrijednost u jamstveni list. Po završetku podne obloge, ponovite mjerenja i usporedite s prethodno dobivenim rezultatima. Ako vrijednosti odgovaraju, uvjerili ste se i utvrdili da kabel nije oštećen prilikom postavljanja podnih obloga. 1 2 Mjerenje otpora grijaćeg kabela 15

16 ELEKTRA Grijaći kabeli 1 3 Mjerenje otpora izolacije Hladni kraj grijaćeg kabela Ohmmetar Megaohmmetar Korak 5 Radovi na podnoj oblozi Pokriti cijelu površinu poda s min. 35mm anhidritnog estriha ili min. 50mm cementnog estriha. Nikada nemojte kraj grijaćeg kabela i spoj između hladnog i toplog kraja postavljati izvan površine poda. Hladni kraj i spoj između hladnog i toplog kraja moraju biti postavljeni unutar betona ili samonivelirajuće mase. Napomena: Postoji opasnost od oštećenja grijaćeg kabela prilikom polaganja estriha, sa kolicima za prijevoz estriha, lopatama i drugim oštrim rubovima alata. Zato je preporučljivo položiti platforme koje omogućuju sigurno kretanje i prijenos kolica.! 16 Napomena: Nakon postavljanja podne obloge, potrebno je ponoviti mjerenja: Mjerenje otpora grijaćeg kabela Mjerenje otpora izolacije Usporedite rezultate i upišite ih u Jamstveni list.!

17 Korak 6 Instaliranje regulatora temperature Spajanje grijaćeg kabela na kućnu instalaciju treba obvezno obaviti ovlašteni električar. Spojeve slijedećih kabela sa regulatorom temperature: 1. napojni kabel električnog sustava 2. hladne krajeve grijaćeg kabela 3. osjetnik temperature u instalacijskoj kutiji treba obaviti prema uputama isporučenim zajedno sa temperaturnim osjetnikom. Napomena: Vodič zaštitnog uzemljenja grijaćeg kabela (PE) treba spojiti na vodič zaštitnog uzemljenja (zeleno-žuta boja) iz električne mreže pomoću posebnog konektora na regulatoru temperature. Ako ne postoji takav konektor na regulatoru, spoj treba izvesti odvojeno pomoću stezaljke koja se ubaci u instalacijsku kutiju. Ako se više grijaćih kabela postavlja u istu prostoriju, spojite ih paralelno, tj. kabeli istih oznaka vode na iste konektore temperaturnog regulatora.! 17

18 ELEKTRA Grijaći kabeli Zaštita od strujnog udara Strujni krug grijaćeg kabela treba biti štićen sa diferencijalnom strujnom zaštitnom sklopkom (FID) osjetljivosti I <30mA Uporaba Podna temperatura grijaćeg sustava je ograničena postavljanjem željene temperature na regulatoru. Značajno je to što cjelokupan pod ili veliki dio njega služi kao grijač. Dakle, oslobaðanje i raspodjela topline poda treba biti neometana. Stoga, na površine s podnim grijanjem ne postavljajte namještaj koji velikom površinom leži na npr. madraci, komadi namještaja koji nisu na nogicama i sl. Rupe u podu možete bušiti samo ako znate kako je grijaći kabel bio raspoređen (na osnovu dokumentacije ili mjerenjem sa posebnim instrumentima). Jamstvo STIPSA d.o.o. osigurava 20-godišnje jamstvo (od datuma kupnje) za ELEKTRA VCD grijaće kabele. 18

19 Jamstveni uvjeti 1. Jamstvo vrijedi ako je: a) grijaći sustav instaliran u skladu s uputama b) spajanje grijaćeg kabela i regulatora temperature sa kućnim električnim sustavom kao i mjerenja otpora izveo ovlašteni električar c) ispravno popunjen jamstveni list priložen d) dokaz kupnje grijaćeg kabela račun e) električni sustav opremljen diferencijalnom strujnom zaštitnom sklopkom (FID) osjetljivosti 30mA 2. Jamstvo se poništava ako je bilo tko, osim ELEKTRA ovlaštenih instalatera, pokušavao popraviti proizvod. 3. Jamstvo ne pokriva: a) mehanička oštećenja b) oštećenja nastala uslijed neodgovarajućeg napajanja c) nedostatak adektvatne zaštite od preopterećenja ili strujne zaštitne sklopke (FID) osjetljivosti 30mA d) štete nastale zbog električnih spojeva izvedenih suprotno propisanima 4. Kao dio jamstvenog servisa STIPSA d.o.o. se obvezuje nadoknaditi troškove vezane isključivo u svezi s popravkom ili zamjenom neispravnog grijaćeg kabela, ako je zahtjev kupca i svi jamstveni uvjeti zadovoljeni. Napomena: Jamstvo vrijedi uz predočenje ovjerenog jamstvenog lista i maloprodajnog računa izdanog od distributera poduzeća STIPSA d.o.o. ili samog poduzeća STIPSA d.o.o.! 19

20 Jamstveni List Kupac tijekom cjelokupnog jamstvenog roka od 20god. treba čuvati jamstveni list i račun. Jamstveni rok teče od datuma kupnje proizvoda. MJESTO POSTAVLJANJA Adresa Poštanski ured Grad POPUNJAVA INSTALATER Ime, Prezime Adresa Poštanski broj Grad ELEKTRA Grijaći Kabeli Jamstvenu izjavu sa jamstvenim listom i maloprodajnim računom treba popuniti ovlašteni distributer.

21 Nacrt montaže grijaćeg kabela i spoja napojnog kabela na razvodnu kutiju og grijacég kabela Instalater je dužan kupcu dati dokumentaciju sa izvedenim stanjem.

22 OTPOR GRIJAĆEG KABELA I IZOLACIJE Datum Nakon polaganja i fiksiranja grijaćeg kabela, prije završetka podne obloge Ω MΩ Potpis instalatera Pečat poduzeća Ω Po završetku podne obloge MΩ! Upozorenje: Izmjerena vrijednost otpora mjerenog grijača treba biti unutar -5% i +10% vrijednosti otpora navedenog na naljepnici grijaćeg kabela. Izmjerena vrijednost otpora izolacije grijača, mjerena megaohmmetrom (instrument za mjerenje otpora izolacije grijača) nazivnog napona 1000V, treba biti najmanje 10MW.

23 NAPOMENA! Ovdje nalijepiti samoljepljivu naljepnicu koja se nalazi na proizvodu (obvezno zalijepiti prije postavljanja grijaćeg kabela)

24 OVLAŠTENI DISTRIBUTER: Stipsa d.o.o. Split Matice hrvatske 9a, HR Split OIB: tel fax:
