1 Jednostavno i brzo projektovanje Schrack CAD Besplatno preuzimanje na PROVERA ZAGREVANJA PRI STRUJAMA DO 1600A KOMPLETNA DOKUMENTACIJA PROJEKTOVANJE U SKLADU SA STANDARDIMA Schrack CAD Vam omogućava jednostavno projektovanje elektro ormana u električnim instalacijama u građevinarstvu i industriji u skladu sa važećim standardima. Schrack CAD omogućava i proračun termičkih parametara ormana prema IEC TR Time se zadovoljava standard SRPS EN (do 1600A). Schrack CAD je online povezan sa funkcionalnom bazom podataka i tehničkim informacijama za preko artikala u Schrack Internet prodavnici. Schrack CAD obezbeđuje kompletnu i jedinstvenu tehničku dokumentaciju ormana, šeme, crteže, sklop, izveštaje, izjave, natpisnu pločicu STANDARD SRPS EN 61439

2 Schrack CAD Ako želite: Jednostavno projektovati u AutoCAD-u elektro ormane u skladu sa standardima Istovremeno imati pristup tehničkim informacijama, uputstvima, cenama i dostupnosti opreme koju projektujete Brzo kreirati cenu ormana U Schrack Internet prodavnici kreirati ponudu i naručiti opremu sa isporukom unutar do maksimalno 10 dana preuzmite sa naše Internet stranice svoj primerak besplatnog alata Schrack CAD šema izjava o usklađenosti, izveštaj o rutinskom ispitivanju prodavnica cenovnik, ponuda, porudžbina

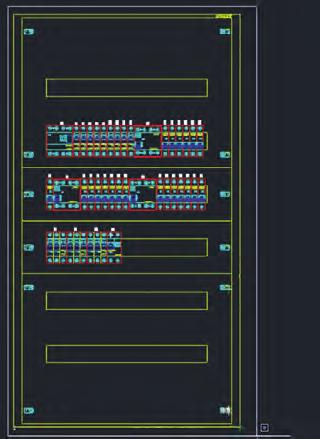

3 Schrack CAD Crtanje sa jednopolnim i višepolnim simbolima Crtanje montažnog pogleda Online podaci proizvoda Tehnička dokumentacija projekta Schrack CAD Online dostupnost i uvid u cene Termički proračun, selektivnost Izvoz i uvoz iz Excela, izrada cenovnika Online ponuda i porudžbina Baza od preko artikala za projektovanje Online pregled tehničke dokumentacije artikala Online uvid u raspoloživost i cene artikala Crtanje jednopolnih i višepolnih šema koristeći Schrack simbole Generisanje montažnog nacrta i izgleda ormana Generisanje popisa artikala u crtežu Generisanje priključnih stezaljki i automatskih linija Termički proračun ormana do 1600A u 3 tačke u skladu sa zahtevima SRPS EN standarda Proračun selektivnosti zaštitnih elemenata Izrada kompletne tehničke dokumentacije ormana, izveštaja o termičkom proračunu, izveštaja o rutinskom ispitivanju, natpisne pločice i izjave o usklađenosti Izvoz kompletnog crteža ili samo dela opreme u Excel Uvoz opreme iz Excella u crtež Izrada ponude i porudžbine direktno iz crteža u Schrack Internet prodavnici Izrada predmera preko Schrack Internet prodavnice Schrack CAD je kompatibilan s AutoCAD-om od verzije 2006, LT i BricsCAD-om od verzije 9.

4 Schrack CAD NOV IZGLED NOV NAPREDAN IZGLED Osnovne postavke, pomoć, o programu Pretraživač Stablo sa bazom proizvoda Ubacivanje proizvoda u šemu ili montažni pogled Proračun zagrevanja Proračun selektivnosti Konvertovanje tipa crteža: iz šeme u pogled Montažni pogled, jednopolna ili višepolna šema Lični opšti simboli Vaše grupe proizvoda Omiljeni proizvodi Dodavanje proizvoda u omiljene proizvode Osnovne informacije o proizvodu Dodavanje proizvoda iz projekta u korpu Internet prodavnice Ponovi deo ili celu šemu tj. deo ili ceo pogled Uvoz proizvoda u CSV formatu Konvertovanje tipa crteža: iz jedno- u višepolni Generisanje tabele komponenti u crtežu Kreiranje liste Pronalaženje označenog proizvod a u Internet prodavnici Izvoz proizvoda u CSV formatu

5 TERMIČKI PRORAČUN Računska provera porasta temperature u ormanu u radu, deo je provera zahtevanih standardom SRPS EN Računska provera je dopuštena za ormane niskog napona u kojima nazivna struja ne prelazi 1600A. Schrack CAD omogućava proračun zagrevanja ormana u tri tačke visine ormana koristeći podatke o zagrevanju svakog ugrađenog uređaja, a koji se nalaze u bazi podataka Schrack Internet prodavnice i time oslobađa izvođača mukotrpnog ručnog prikupljanja i sabiranja snage gubitaka unutar ormana. P rogram će prikazati prozor koji uključuje 3 navigaciona tab-a: Kalkulacija porasta temperature, Podešavanja i Karakteristike - osobine. Tab: kalkulacija porasta temperature Potrebno je samo kliknuti na funkcijsku dugme Termički proračun: Zatim se u montažnom crtežu izabere orman za koji se želi generisati termički proračun. U gornjem delu prozora prikazani su proizvodi obuhvaćeni u konkretnom ormanu. Tu su podaci o količini proizvoda, maksimalnoj temperaturi koju proizvodi podnose u radu i gubicima koje stvaraju u radu. Dugme Dodaj omogućava ubacivanje proizvoda koji nisu vidljivi na crtežu. U nastavku su 3 tab-a: Ormani i oprema, Sabirnice, Žice. Sve su to elementi koji u radu zagrevaju orman. U prvom tab-u unose se podaci o temperaturi okoline ormana, načinu ugradnje ormana, broju izvoda, faktoru opterećenja, glavnom osiguraču i dodatnim gubicima. Program prikazuje rezultat proračuna zagrevanja u obliku poruke da li konkretna oprema sme raditi u konkretnom ormanu, u skladu sa standardom IEC TR 60890, ali i precizno navedene vrednosti temperature. Na desnoj strani je grafički prikaz načina ugradnje ormana kao i grafik kalkulacije porasta temperature u zavisnosti od visine unutar ormana.

6 Ako orman sadrži sabirnice one će biti vidljive na tab-u Sabirnice gde možete odrediti dužine sabirnica za proračun zagrevanja ormana. Tab Žice omogućava, pri proračunu zagrevanja ormana, uzimanje u obzir i gubitaka na spojnim kablovima unutar ormana (prema IEC : 2002) ali za to se moraju uneti podaci o preseku kabla, načinu instalacije, izolaciji kabla, broju provodnika u kablu i dužini kabla. Tab: Karakteristike - osobine Tab Karakteristike - osobine sadrži podatke potrebne za ispis natpisne pločice. Natpisna pločica je takođe sastavni deo tehničke dokumentacije ormana. Tab: Podešavanja Na tab-u Podešavanja unose se podaci firme izvođača ormana, podaci o projektu i podaci investitora, i svi će biti uključeni u izveštaj. Takođe, možete izabrati opciju proširenja dokumentacije kako bi osim izveštaja o proračunu zagrevanja program izradio i izjavu o usklađenosti, kao i nacrt izveštaja o rutinskoj proveri ormana. ISPIS TEHNIČKE DOKUMENTACIJE ORMANA Nakon termičkog proračuna ormana kliknite na dugme Štampaj u prozoru Kalkulacije porasta temperature i program će generisati kompletnu tehničku dokumentaciju koja, u zavisnosti od izabranih opcija može sadržavati: IZVEŠTAJ O TERMIČKOM PRORAČUNU SA NATPISNOM PLOČICOM IZVEŠTAJ O RUTINSKOJ PROVERI IZVEŠTAJ O USKLAĐENOSTI

7 FUNKCIJA DUPLIKAT Pri crtanju šeme ili montažnog izgleda često imamo potrebu da ponovimo određeni deo projekta. Funkcijom Duplikat moguće je neki deo šeme ili montažnog nacrta kopirati željeni broj puta. Pri ponavljanju se oznake ponovljenih elemenata postavljaju automatski, a moguće ih je i kasnije ažurirati. Kliknite na dugme Duplikat u izboru funkcija Odredite broj kopija i kliknite OK Odaberite deo šeme ili montažnog pogleda Dužina redova: Razmak između redova: Označite deo šeme za koji se generiše montažni pogled. Odaberite polaznu tačku dela koji se kopira. Odaberite ciljnu poziciju gde će polazna tačka biti pomerena. Oznake se same generišu, moguće ih je menjati Odredite početnu tačku u montažnom crtežu ormana od koje kreće dodavanje uređaja. Uređaji će biti automatski ucrtani. Sada ih je možda još potrebno samo preraspodeliti tako da i raspored uređaja bude logičan obzirom na ožičenje. KONVERTOVANJE CRTEŽA IZ ŠEME U MONTAŽNI POGLED Iz električne šeme je moguće direktno nacrtati montažni pogled Izaberite dugme Jednopolni simbol u izboru funkcija. Odredite početnu tačku, dužinu reda za raspoređivanje elemenata, kao i razmak redova.

8 FUNKCIJA KONVERTUJ CRTEŽ IZ JEDNOPOLNOG U TROPOLNI Iz jednopolne električke šeme je moguće direktno nacrtati tropolnu šemu. Izaberite dugme Tropolna šema u izboru funkcija Odredite početnu i krajnju tačku dela jednopolne šeme koju želite konvertovati u tropolnu Odredite mesto ubacivanja tropolnih simbola FUNKCIJA KREIRAJ LISTU Funkcija Kreiraj listu omogućava automatsko crtanje stezaljki u montažnom pogledu. Stezaljke se slažu po redu sa leva na desno. Odredite širinu prostora stezaljki i razmak redova stezaljki Izaberite deo montažnog pogleda i odredite tačku ubacivanja stezaljki FUNKCIJA KREIRAJ TABELU Funkcija Kreiraj tabelu omogućava upis tablice sa komponentama izabranog dela crteža u sam crtež. Odredite deo crteža za koji želite izraditi tabelu proizvoda Označite poziciju smeštanja tablice Da bi ova funkcija radila potrebno je kod ubacivanja elementa, na primer zaštitnog prekidača, označiti da se zaštitni prekidač veže direktno na stezaljku.

9 AUTOMATSKA LINIJA Odabirom opcije Automatska linija prilikom ubacivanja simbola program će automatski povući liniju nakon ubacivanja simbola u crtež. To može ubrzati crtanje električne šeme.. FUNKCIJA SELEKTIVNOSTI Selektivnost zaštitnih uređaja unutar ormana je moguće proveriti pritiskom na dugme Selektivnost. Nakon otvaranja tablice odabirate zaštitne uređaje i grafičkom analizom uočavate da su krive zaštitnih uređaja razmaknute na način da osiguravaju selektivnost aktiviranja zaštita. U tablicu se mogu upisati MC prekidači (do 1600 A) i MO prekidači (do 6300 A), topljivi osigurači, zaštitni prekidači raznih karakteristika FUNKCIJA UVOZA I IZVOZA PODATAKA U SchrackCAD je moguće uvesti i izvesti podatke u CSV formatu. Tablica sadrži samo naziv artikla i količinu. Pri uvozu artikala iz CSV datoteke odabirate šta želite uvesti; jednopolni ili tropolni simbol ili montažni pogled artikla a zatim se određuje tačka gde će prvi element iz tablice biti ucrtan

10 Pri izvozu artikala odabira se deo crteža i naziv CSV datoteke u koju se izvozi. Program će izvesti nazive artikala i količine. Ovo može biti korisno ako želite deo crteža učitati u Internet prodavnicu. FUNKCIJA: PRONAĐI U PRODAVNICI Prilikom projektovanja je moguće online pristupiti tehničkim podacima proizvoda označenog u pretrazi. Pritiskom na dugme Pronađi u prodavnici pristupate stranici Internet prodavnice gde su pod tab-om Preuzimanja postavljani brojni korisni tehnički podaci. ISPROBAJTE I SCHRACK DESIGN Jednostavno i pouzdano projektovanje u skladu sa standardom EN61439 /schrack-digital/schrack-design-app/ indows: Vista

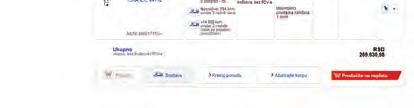

11 DUGME PRODAVNICA REGISTRACIJA Po završetku projektovanja, pretpostavljamo da će Vam biti potreban predmer, možda ponuda ili ćete želeti da poručite opremu. Po pritisku na dugme PRODAVNICA REGISTRACIJA izaberite deo šeme koji želite da se prebaci u Internet prodavnicu. Kada je oprema u korpi Internet prodavnice na uobičajan način možete napraviti ponudu ili porudžbinu ili samo dodati opremu u označenu listu za kasnije poručivanje. Kada je oprema u prodavnici pritiskom na Preuzimanje aktivirate izvoz aktuelnog popisa u CSV formatu sa kataloškim brojem artikla, količnom, opisom artikla i cenom prema Vašim uslovima kod nas. Pomoću ovih informacija možete direktno napraviti precizan predmer projekta. Preuzimanje CSV Kreiraj ponudu Schrack Technik: poslovni partner koji ispunjava Vaše želje! Želite poslovati sa nama? Sasvim jednostavno: na našoj Internet prodavnici popunite Online formular sa podacima firme, kliknite na "Registrujte se" i na Vašu adresu šaljemo lozinku za pristup Internet prodavnici. Ako imate dodatnih pitanja rado će Vam i lično pomoći naše kolege iz Online tima.
