1 Przewaga partnerów BG! Hydro BG - innowacyjne systemy odwodnień dla każdego obszaru. FILCOTEN Beton Stal CENNIK

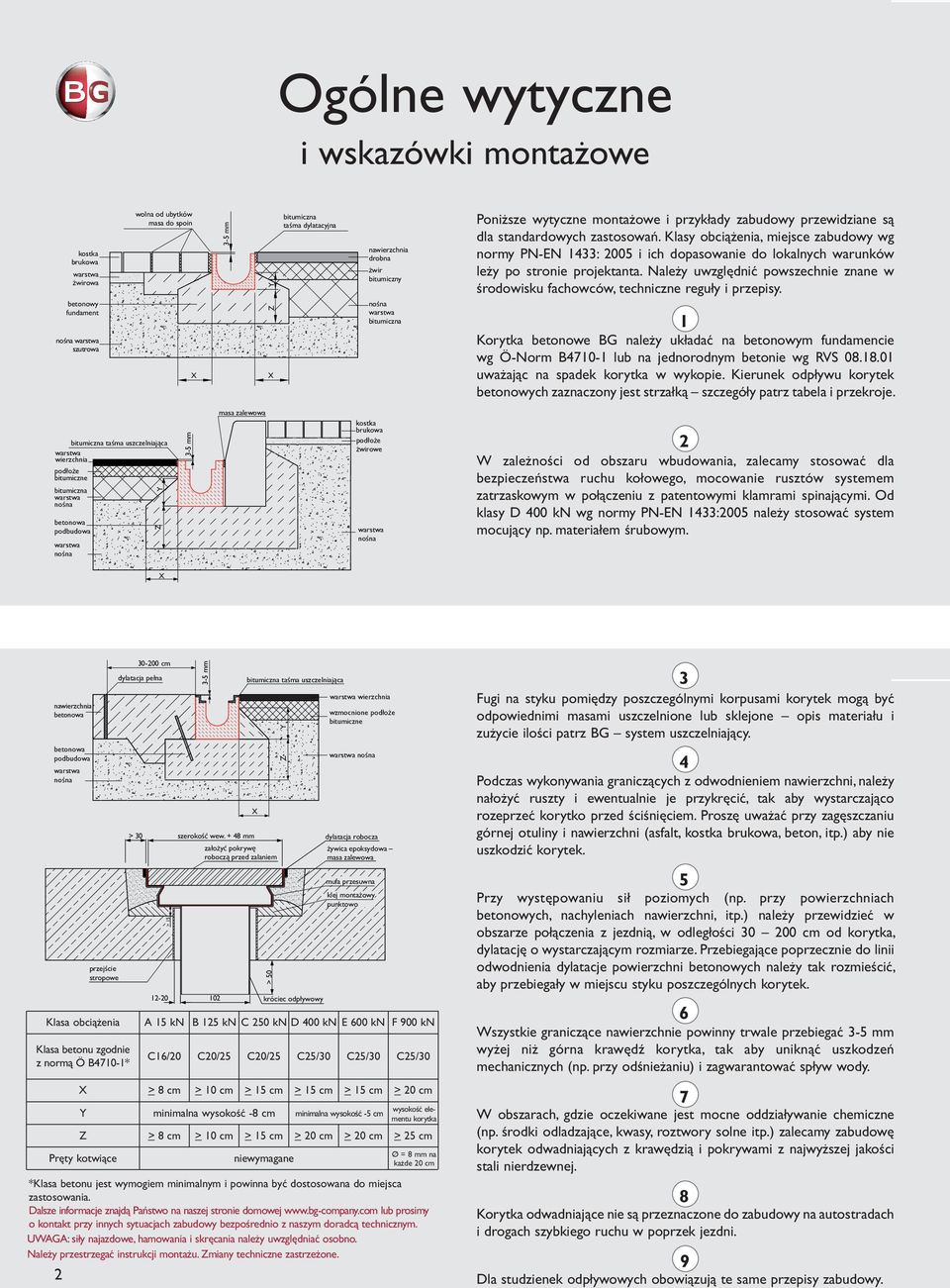

2 Ogólne wytyczne i wskazówki montażowe kostka brukowa warstwa żwirowa betonowy fundament nośna warstwa szutrowa wolna od ubytków masa do spoin X 3-5 mm Y Z X bitumiczna taśma dylatacyjna nawierzchnia drobna żwir bitumiczny nośna warstwa bitumiczna Poniższe wytyczne montażowe i przykłady zabudowy przewidziane są dla standardowych zastosowań. Klasy obciążenia, miejsce zabudowy wg normy PN-EN 1433: 2005 i ich dopasowanie do lokalnych warunków leży po stronie projektanta. Należy uwzględnić powszechnie znane w środowisku fachowców, techniczne reguły i przepisy. 1 Korytka betonowe BG należy układać na betonowym fundamencie wg Ö-Norm B lub na jednorodnym betonie wg RVS uważając na spadek korytka w wykopie. Kierunek odpływu korytek betonowych zaznaczony jest strzałką szczegóły patrz tabela i przekroje. bitumiczna taśma uszczelniająca warstwa wierzchnia podłoże bitumiczne bitumiczna warstwa nośna betonowa podbudowa warstwa nośna Y Z 3-5 mm masa zalewowa kostka brukowa podłoże żwirowe warstwa nośna 2 W zależności od obszaru wbudowania, zalecamy stosować dla bezpieczeństwa ruchu kołowego, mocowanie rusztów systemem zatrzaskowym w połączeniu z patentowymi klamrami spinającymi. Od klasy D 400 kn wg normy PN-EN 1433:2005 należy stosować system mocujący np. materiałem śrubowym. X nawierzchnia betonowa betonowa podbudowa warstwa nośna Klasa obciążenia Klasa betonu zgodnie z normą Ö B4710-1* X Y Z Pręty kotwiące A 15 kn C16/20 B 125 kn C 250 kn D 400 kn E 600 kn F 900 kn C20/25 C20/25 C25/30 C25/30 C25/30 > 8 cm > 10 cm > 15 cm > 15 cm > 15 cm > 20 cm wysokość elementu korytka minimalna wysokość -8 cm minimalna wysokość -5 cm > 8 cm > 10 cm > 15 cm > 20 cm > 20 cm > 25 cm Ø = 8 mm na niewymagane każde 20 cm *Klasa betonu jest wymogiem minimalnym i powinna być dostosowana do miejsca zastosowania. Dalsze informacje znajdą Państwo na naszej stronie domowej lub prosimy o kontakt przy innych sytuacjach zabudowy bezpośrednio z naszym doradcą technicznym. UWAGA: siły najazdowe, hamowania i skręcania należy uwzględniać osobno. Należy przestrzegać instrukcji montażu. Zmiany techniczne zastrzeżone. 2 przejście stropowe cm dylatacja pełna > 30 > mm szerokość wew mm założyć pokrywę roboczą przed zalaniem 102 bitumiczna taśma uszczelniająca X > 50 Y Z króciec odpływowy warstwa wierzchnia wzmocnione podłoże bitumiczne warstwa nośna dylatacja robocza żywica epoksydowa masa zalewowa mufa przesuwna klej montażowy punktowo 3 Fugi na styku pomiędzy poszczególnymi korpusami korytek mogą być odpowiednimi masami uszczelnione lub sklejone opis materiału i zużycie ilości patrz BG system uszczelniający. 4 Podczas wykonywania graniczących z odwodnieniem nawierzchni, należy nałożyć ruszty i ewentualnie je przykręcić, tak aby wystarczająco rozeprzeć korytko przed ściśnięciem. Proszę uważać przy zagęszczaniu górnej otuliny i nawierzchni (asfalt, kostka brukowa, beton, itp.) aby nie uszkodzić korytek. 5 Przy występowaniu sił poziomych (np. przy powierzchniach betonowych, nachyleniach nawierzchni, itp.) należy przewidzieć w obszarze połączenia z jezdnią, w odległości cm od korytka, dylatację o wystarczającym rozmiarze. Przebiegające poprzecznie do linii odwodnienia dylatacje powierzchni betonowych należy tak rozmieścić, aby przebiegały w miejscu styku poszczególnych korytek. 6 Wszystkie graniczące nawierzchnie powinny trwale przebiegać 3-5 mm wyżej niż górna krawędź korytka, tak aby uniknąć uszkodzeń mechanicznych (np. przy odśnieżaniu) i zagwarantować spływ wody. 7 W obszarach, gdzie oczekiwane jest mocne oddziaływanie chemiczne (np. środki odladzające, kwasy, roztwory solne itp.) zalecamy zabudowę korytek odwadniających z krawędzią i pokrywami z najwyższej jakości stali nierdzewnej. 8 Korytka odwadniające nie są przeznaczone do zabudowy na autostradach i drogach szybkiego ruchu w poprzek jezdni. 9 Dla studzienek odpływowych obowiązują te same przepisy zabudowy.

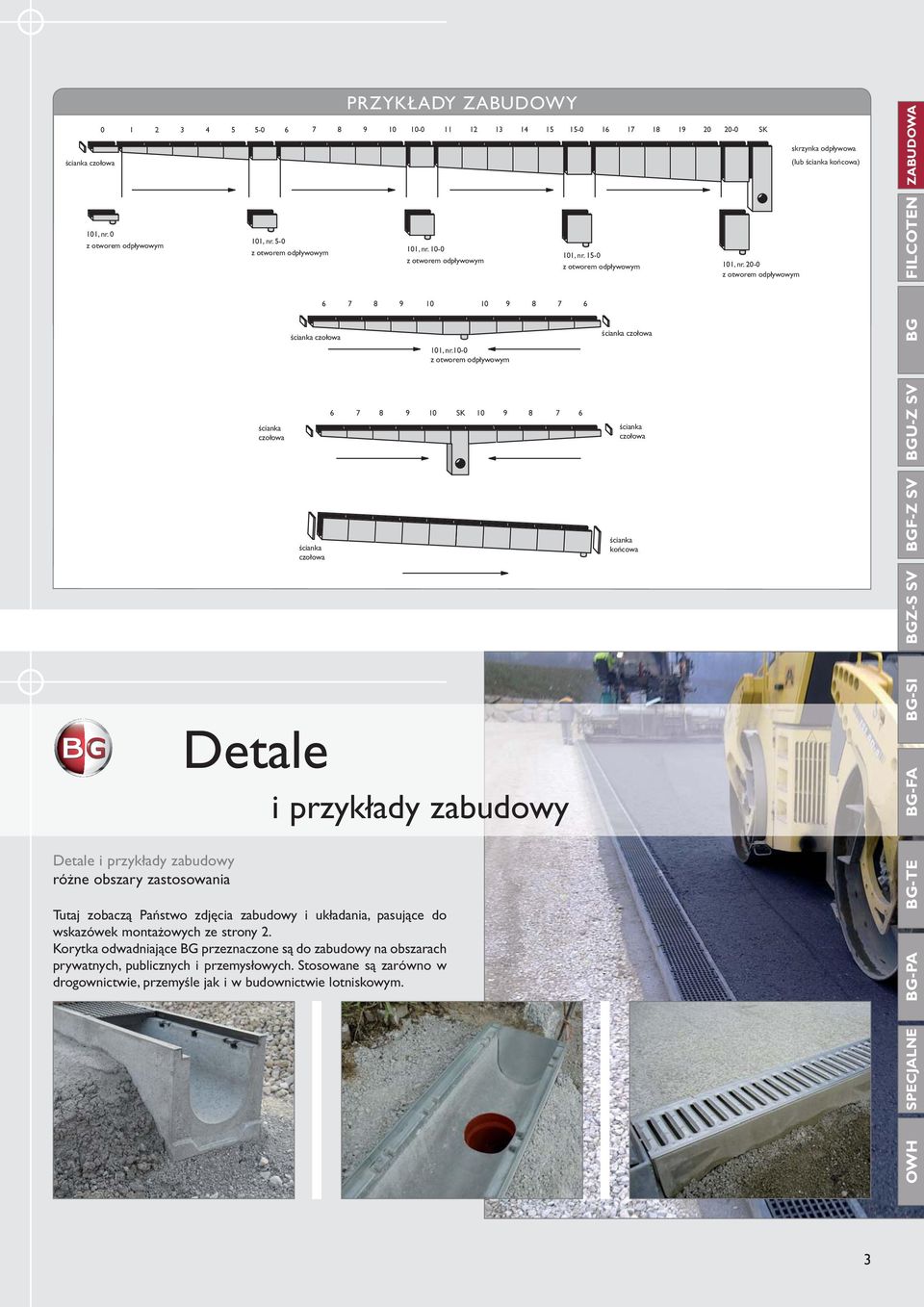

3 PRZYKŁADY ZABUDOWY SK ścianka czołowa skrzynka odpływowa (lub ścianka końcowa) ZABUDOWA 101, nr. 0 z otworem odpływowym Detale i przykłady zabudowy różne obszary zastosowania 101, nr. 5-0 z otworem odpływowym ścianka czołowa ścianka czołowa ścianka czołowa Detale 101, nr z otworem odpływowym SK 101, nr.10-0 z otworem odpływowym i przykłady zabudowy Tutaj zobaczą Państwo zdjęcia zabudowy i układania, pasujące do wskazówek montażowych ze strony 2. Korytka odwadniające BG przeznaczone są do zabudowy na obszarach prywatnych, publicznych i przemysłowych. Stosowane są zarówno w drogownictwie, przemyśle jak i w budownictwie lotniskowym. 101, nr z otworem odpływowym ścianka czołowa ścianka czołowa ścianka końcowa 101, nr z otworem odpływowym OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN 3

4 Klasyfikacja / hydraulika >> Klasyfikacja odpowiadająca wszystkim typom korytek i dla wszystkich rusztów Klasy obciążenia Obciążenie próbne Obszary stosowania wg EN 1433 Typy korytek A kn Obszary ruchu, które mogą być używane wyłącznie przez pieszych i FILCOTEN light/tec, rowerzystów a także porównywalne powierzchnie, takie jak np. obszary zielone. Standard, BG-FA, BG-TE B kn Chodniki, strefy ruchu pieszego i porównywalne nawierzchnie, FILCOTEN light/tec/pro, parkingi samochodów osobowych i parkingi wielopoziomowe. Standard, BGU-Z, BGF-Z, BG-PA Obowiązuje tylko dla stosowania korytek odwadniających w obszarach skrajnych, FILCOTEN light/tec/pro, C kn mierzonych od krawężnika, maksymalnie mogących sięgać 0,5 m w jezdnię i 0,2 m Standard, w chodnik, jak również dla nieprzejezdnych odcinków bocznych ulic. BGU-Z, BGF-Z, BG-PA D kn Jezdnie ulic (także ciągi piesze), boczne odcinki dróg, powierzchnie parkingowe FILCOTEN pro, i porównywalne utwardzone nawierzchnie ruchu. BGU-Z, BGF-Z, BG-PA, BGZ-S E kn Niepubliczne powierzchnie ruchu, które są przejeżdżane z wysokim obciążeniem FILCOTEN pro, kołowym, np. drogi w budownictwie przemysłowym. BGU-Z, BGF-Z, BG-PA, BGZ-S, BG-SI, BG-SL F kn Obszary, które są przejeżdżane z wysokim obciążeniem kołowym, BGZ-S, BG-SI np. nawierzchnie ruchu w portach lotniczych. Korytka odwadniające nie są przeznaczone do zabudowy na autostradach i drogach szybkiego ruchu w poprzek jezdni. >> Korytka stalowe Typ korytka: BG-FA RB 130 BG-FA RB 230 BG-PA 150 Wysokość: 55 mm 70 mm 110 mm 55 mm 70 mm 110 mm 55 mm Pojemność (l/m) 4,5 6,5 11,7 8,1 11,5 23,0 4,5 Qmax (l/s) 0,8 1,3 4,1 1,6 2,4 8,2 0,7 Opad (l/s ha) maksymalny dopuszczalny obszar (m²) >> FILCOTEN light >> BG Korytka standardowe Typ korytka: FCT light mini 100 FCT light 100 FCT light 150 Wysokość: 55 mm Pojemność (l/m) 3,5 6,4 11,4 16,8 Qmax (l/s) 0,6 1,6 4,0 5,9 Opad (l/s ha) maksymalny dopuszczalny obszar (m²) BG 100 BG 150 BG ,4 21,0 17,8 25,3 27,7 47,7 1,6 7,2 6,9 12,1 12,2 28,7 maksymalny dopuszczalny obszar (m²) UWAGA: Obliczenia bazują na odcinku o długości 10 mb i wolnym odpływie, podanym dla typu korytka. Przy korytkach garażowych, z powodu ich niskiej wysokości budowlanej występuje bardzo płaskie lustro wody, które pozwala na niewielką wydajność odwadniania. Dlatego też korytka garażowe stosowane są w pierwszej kolejności jako korytka do zgromadzenia i odparowania wody (decydująca jest pojemność). Możemy chętnie, w każdej chwili sporządzić dokładne, dopasowane do miejscowych warunków, obliczenia hydrauliczne.

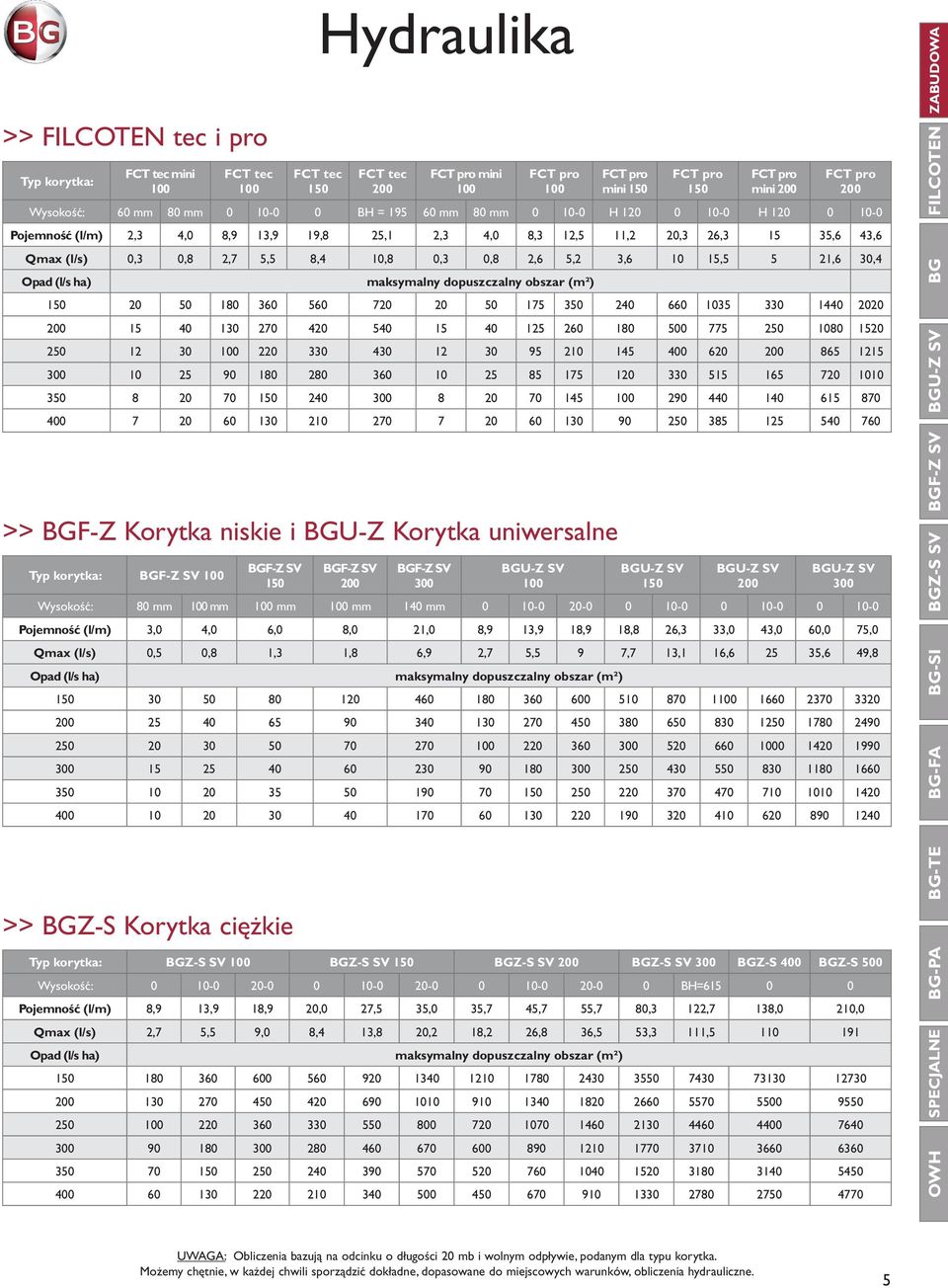

5 >> FILCOTEN tec i pro Typ korytka: FCT tec mini 100 >> BGF-Z Korytka niskie i BGU-Z Korytka uniwersalne Typ korytka: BGF-Z SV 100 FCT tec 100 BGF-Z SV 150 BGF-Z SV 200 BGF-Z SV 300 BGU-Z SV 100 BGU-Z SV 150 BGU-Z SV 200 BGU-Z SV 300 Wysokość: 80 mm 100 mm 100 mm 100 mm 140 mm Pojemność (l/m) 3,0 4,0 6,0 8,0 21,0 8,9 13,9 18,9 18,8 26,3 33,0 43,0 60,0 75,0 Qmax (l/s) 0,5 0,8 1,3 1,8 6,9 2,7 5,5 9 7,7 13,1 16, ,6 49,8 Opad (l/s ha) maksymalny dopuszczalny obszar (m²) >> BGZ-S Korytka ciężkie FCT tec 150 Hydraulika FCT tec 200 FCT pro mini 100 FCT pro 100 FCT pro mini 150 FCT pro 150 FCT pro mini 200 FCT pro 200 Wysokość: 60 mm 80 mm BH = mm 80 mm H H Pojemność (l/m) 2,3 4,0 8,9 13,9 19,8 25,1 2,3 4,0 8,3 12,5 11,2 20,3 26, ,6 43,6 Qmax (l/s) 0,3 0,8 2,7 5,5 8,4 10,8 0,3 0,8 2,6 5,2 3, ,5 5 21,6 30,4 Opad (l/s ha) maksymalny dopuszczalny obszar (m²) Typ korytka: BGZ-S SV 100 BGZ-S SV 150 BGZ-S SV 200 BGZ-S SV 300 BGZ-S 400 BGZ-S 500 Wysokość: BH= Pojemność (l/m) 8,9 13,9 18,9 20,0 27,5 35,0 35,7 45,7 55,7 80,3 122,7 138,0 210,0 Qmax (l/s) 2,7 5,5 9,0 8,4 13,8 20,2 18,2 26,8 36,5 53,3 111, Opad (l/s ha) maksymalny dopuszczalny obszar (m²) ZABUDOWA OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN UWAGA: Obliczenia bazują na odcinku o długości 20 mb i wolnym odpływie, podanym dla typu korytka. Możemy chętnie, w każdej chwili sporządzić dokładne, dopasowane do miejscowych warunków, obliczenia hydrauliczne. 5

6 ŚWIATOWA NOWOŚĆ! FILCOTEN light Pierwsze lekkie betonowe korytko Sensacyjnie lekkie i stabilne. FILCOTEN light ) Czas dostawy na zapytanie FILCOTEN light 100 z nakładką szczelinową / 132 NOWOŚĆ NOWOŚĆ wysokość elementu klasy A = 112 mm wysokość elementu klasy C lub D = 132 mm >> FILCOTEN light, szerokość nominalna 100 Korytko z materiału wzmocnionego włóknem, ruszty mocowane bezśrubowo FILCOTEN light NW 100, nr 0 0,0 % 9,2 kg 66 85, FILCOTEN light NW 100, nr 0, L = 500 mm 0,0 % 4,6 kg 68, FILCOTEN light NW 100, nr 5-0 0,0 % 10,7 kg 54 97, FILCOTEN light NW 100, nr ,0 % 12,2 kg 42 97, Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN light NW 100, nr 1 do nr 10 0,5 % 9,4-12,1 kg 54 / 42 97,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt light ruszt mostkowy 1000/124/2, SW 8/85 A 15 kn 1,6 kg , light ruszt mostkowy 500/124/2, SW 8/85 A 15 kn 0,8 kg 78, light ruszt mostkowy 1000/124/2, SW 5/85, Stal nierdzewna 1) A 15 kn 1,6 kg , light ruszt mostkowy 500/124/2, SW 5/85, Stal nierdzewna 1) A 15 kn 0,8 kg 280-, light ruszt kratowy 1000/124/2, MW 30/10 B 125 kn 2,6 kg , light ruszt kratowy 500/124/2, MW 30/10 B 125 kn 1,3 kg 209, light ruszt kratowy 1000/124/2, MW 30/10, Stal nierdzewna 1) B 125 kn 2,6 kg , light ruszt kratowy 500/124/2, MW 30/10, Stal nierdzewna 1) B 125 kn 1,3 kg 602, light ruszt żeliwny kratowy 500/124/5, MW 15/25 C 250 kn 2,6 kg , light ruszt żeliwny kratowy 500/124/5, MW 15/25, powłoka KTL C 250 kn 2,6 kg ,- Art. nr FILCOTEN asymetryczne nakładki szczelinowe z wyposażeniem Materiał Kl. EN 1433 Ciężar Cena zł./szt Nakładka szczelinowa V NW 100, 1000/126/112/SH 110, SW 18 ocynk A 15 kn 3,1 kg 388, Nakładka szczelinowa V NW 100, 1000/126/132/SH 110, SW 18 ocynk C 250 kn 5,7 kg 534, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, L = 500 mm ocynk 0,1 kg 74, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, ocynk 0,2 kg 111, Ścianka czołowa V NW 100, regulowana wysokość mm ocynk 0,1 kg 70, Studzienka rewizyjna V NW 100, 500/126/112/SH 110, SW 18 ocynk A 15 kn 3,3 kg 959, Studzienka rewizyjna V NW 100, 500/126/132/SH 110, SW 18 ocynk D 400 kn 4,5 kg 1.007, Nakładka szczelinowa E NW 100, 1000/126/112/SH 110, SW 18 Stal nierdzewna A 15 kn 3,1 kg 799, Nakładka szczelinowa E NW 100, 1000/126/132/SH 110, SW 18 Stal nierdzewna C 250 kn 5,7 kg 1.025, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, L = 500 mm Stal nierdzewna 0,1 kg 125, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, Stal nierdzewna 0,2 kg 162, Ścianka czołowa E NW 100, regulowana wysokość mm Stal nierdzewna 0,1 kg 85, Studzienka rewizyjna E NW 100, 500/126/112/SH 110, SW 18 Stal nierdzewna A 15 kn 3,3 kg 1.447, Studzienka rewizyjna E NW 100, 500/126/132/SH 110, SW 18 Stal nierdzewna D 400 kn 4,5 kg 1.603, Pokrywa robocza SW 18, Drewno 0,2 kg 15, Uchwyty do podnoszenia pokrywy studzienki rewizyjnej Tworzywo sztuczne 0,1 kg 47,- FILCOTEN symetryczne nakładki szczelinowe, L = 500 i kl. D 400 kn na zapytanie. Wskazówki montażowe na light skrzynka odpływowa 500/140/500 z mufą KG DN 100 FILCOTEN 24,9 kg , light kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,2 kg 110, light zasyfonowanie do skrzynki odpływowej do przyłącza DN 100 Tworzywo sztuczne 0,1 kg 45, BG zasyfonowanie do odpływu pionowego DN 100 Tworzywo sztuczne 0,2 kg 78, light ścianka czołowa końcowa ocynk 0,2 kg 25, light ścianka końcowa z odpływem DN 100 ocynk 0,3 kg 110, light ścianka czołowa końcowa 1) Stal nierdzewna 0,2 kg 132, light ścianka końcowa z odpływem DN 100 1) Stal nierdzewna 0,3 kg 240, light klamry patentowe do rusztów kratowych ocynk 0,1 kg 30, light klamry patentowe do kratowych rusztów żeliwnych lakierowane na czarno 0,1 kg 16, light klamry spinające do kratowych rusztów żeliwnych lakierowane na czarno 0,1 kg 34,- FILCOTEN light mini >> FILCOTEN light mini, szerokość nominalna 100 Korytko z materiału wzmocnionego włóknem z wyjątkowo niską wysokością budowlaną FILCOTEN light mini NW 100, H = 55 mm 0,0 % 6,1 kg 78 80, Dopłata za korytko z dolnym otworem odpływowym DN ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt. Ruszty i nakładki szczelinowe patrz FILCOTEN light NW light mini ścianka czołowa końcowa ocynk 0,1 kg 25, light mini ścianka czołowa końcowa 1) Stal nierdzewna 0,1 kg 112, light klamry patentowe do rusztów kratowych ocynk 0,1 kg 30, light klamry patentowe do kratowych rusztów żeliwnych lakierowane na czarno 0,1 kg 16, light klamry spinające do kratowych rusztów żeliwnych lakierowane na czarno 0,1 kg 34,- 6

7 FILCOTEN light Detale FILCOTEN light 150 z nakładką szczelinową ) Czas dostawy na zapytanie ŚWIATOWA NOWOŚĆ! 132 NOWOŚĆ FILCOTEN light Pierwsze lekkie betonowe korytko >> FILCOTEN light, szerokość nominalna 150 Korytko z materiału wzmocnionego włóknem, ruszty mocowane bezśrubowo FILCOTEN light NW 150, nr 0 0,0 % 17,6 kg , FILCOTEN light NW 150, nr 0, L = 500 mm 0,0 % 8,8 kg 110, Dopłata za korytko z dolnym otworem odpływowym DN ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt light ruszt mostkowy 1000/178/3, SW 8/130 A 15 kn 2,9 kg , light ruszt mostkowy 500/178/3, SW 8/130 A 15 kn 1,5 kg 135, light ruszt kratowy 1000/178/2, MW 30/10 B 125 kn 4,6 kg , light ruszt kratowy 500/178/2, MW 30/10 B 125 kn 2,3 kg 195, light ruszt żeliwny kratowy 500/178/5, MW 15/28 C 250 kn 4,6 kg ,- Art. nr FILCOTEN asymetryczne nakładki szczelinowe z wyposażeniem Materiał Kl.. EN 1433 Ciężar Cena zł./szt Nakładka szczelinowa V NW 150, 1000/180/132/SH 110, SW 18 1) ocynk C 250 kn 6,2 kg 875, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, L = 500 mm ocynk 0,1 kg 74, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, ocynk 0,2 kg 111, Ścianka czołowa V NW 100, regulowana wysokość mm ocynk 0,1 kg 70, Studzienka rewizyjna V NW 150, 500/180/132/SH 110, SW 18 1) ocynk D 400 kn 5,2 kg 1.295, Nakładka szczelinowa E NW 150, 1000/180/132/SH 110, SW 18 1) Stal nierdzewna C 250 kn 6,2 kg 1.329, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, L = 500 mm Stal nierdzewna 0,1 kg 125, Wkład szczelinowy z kwadratowymi otworami 8/8 mm, Stal nierdzewna 0,2 kg 162, Ścianka czołowa E NW 100, regulowana wysokość mm Stal nierdzewna 0,1 kg 85, Studzienka rewizyjna E NW 150, 500/180/132/SH 110, SW 18 1) Stal nierdzewna D 400 kn 5,2 kg 2.102, Pokrywa robocza SW 18, Drewno 0,2 kg 15, Uchwyty do podnoszenia pokrywy studzienki rewizyjnej Tworzywo sztuczne 0,1 kg 47,- FILCOTEN symetryczne nakładki szczelinowe, L = 500 i kl. D 400 kn na zapytanie. Wskazówki montażowe na light skrzynka odpływowa 500/195/650 z mufą KG DN 150 FILCOTEN 45 kg , light kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,3 kg 170, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 Tworzywo sztuczne 3,9 kg 480, light zasyfonowanie do skrzynki odpływowej do przyłącza DN 100 Tworzywo sztuczne 0,2 kg 73, light ścianka czołowa końcowa ocynk 0,3 kg 58, light ścianka końcowa z odpływem DN 100 ocynk 0,4 kg 172, light ścianka czołowa końcowa Stal nierdzewna 0,3 kg 210, light ścianka końcowa z odpływem DN 100 Stal nierdzewna 0,4 kg 326, light klamry patentowe do rusztów kratowych ocynk 0,1 kg 30, light klamry patentowe do kratowych rusztów żeliwnych lakierowane na czarno 0,1 kg 16, light klamry spinające do kratowych rusztów żeliwnych lakierowane na czarno 0,1 kg 34,- Ruszt mostkowy NW 100 ocynk SW 8/85 / V2A SW 5/85 NW 150 ocynk SW 8/130 Ruszt kratowy MW 30/10 NW 100 ocynk i V2A NW 150 tylko ocynk Ruszt żeliwny kratowy MW 15/25 do NW 100 MW 15/28 do NW 150 NOWOŚĆ: Klamry mocujące dla dodatkowej blokady Dla dobra środowiska... Nakładka szczelinowa SW 18 ocynk lub V2A dla wszystkich NW ZABUDOWA OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN Studzienka rewizyjna z uchwytami do podnoszenia Pokrywa robocza dla optymalnego montażu Ruszt żeliwny kratowy z klamrami mocującymi 7

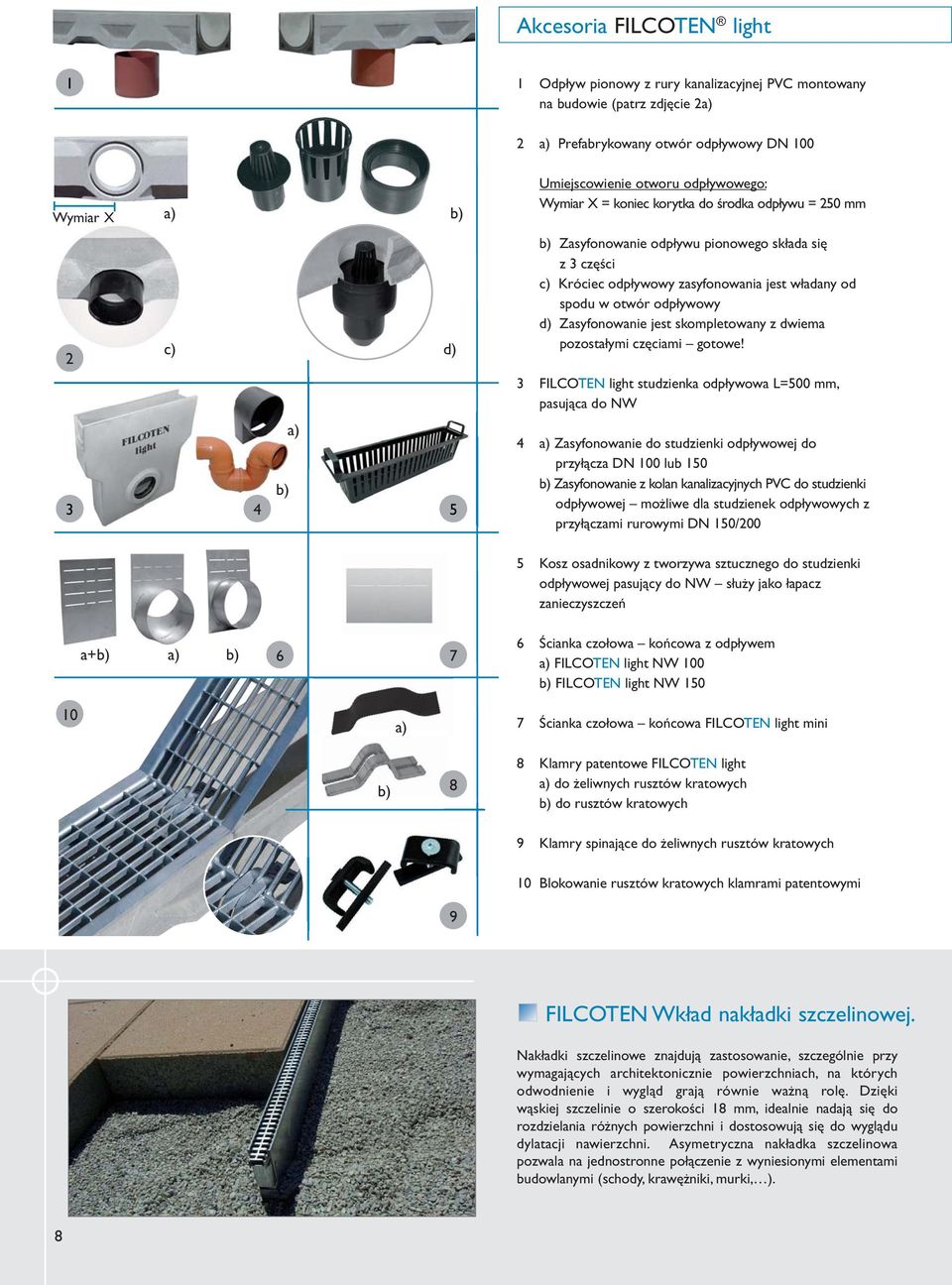

8 Akcesoria FILCOTEN light 1 1 Odpływ pionowy z rury kanalizacyjnej PVC montowany na budowie (patrz zdjęcie 2a) 2 a) Prefabrykowany otwór odpływowy DN 100 Wymiar X a) b) 2 c) d) a) b) Umiejscowienie otworu odpływowego: Wymiar X = koniec korytka do środka odpływu = 250 mm b) Zasyfonowanie odpływu pionowego składa się z 3 części c) Króciec odpływowy zasyfonowania jest władany od spodu w otwór odpływowy d) Zasyfonowanie jest skompletowany z dwiema pozostałymi częciami gotowe! 3 FILCOTEN light studzienka odpływowa L=500 mm, pasująca do NW 4 a) Zasyfonowanie do studzienki odpływowej do przyłącza DN 100 lub 150 b) Zasyfonowanie z kolan kanalizacyjnych PVC do studzienki odpływowej możliwe dla studzienek odpływowych z przyłączami rurowymi DN 150/200 5 Kosz osadnikowy z tworzywa sztucznego do studzienki odpływowej pasujący do NW służy jako łapacz zanieczyszczeń a+b) a) b) Ścianka czołowa końcowa z odpływem a) FILCOTEN light NW 100 b) FILCOTEN light NW a) 7 Ścianka czołowa końcowa FILCOTEN light mini b) 8 8 Klamry patentowe FILCOTEN light a) do żeliwnych rusztów kratowych b) do rusztów kratowych 9 Klamry spinające do żeliwnych rusztów kratowych 9 10 Blokowanie rusztów kratowych klamrami patentowymi FILCOTEN Wkład nakładki szczelinowej. Nakładki szczelinowe znajdują zastosowanie, szczególnie przy wymagających architektonicznie powierzchniach, na których odwodnienie i wygląd grają równie ważną rolę. Dzięki wąskiej szczelinie o szerokości 18 mm, idealnie nadają się do rozdzielania różnych powierzchni i dostosowują się do wyglądu dylatacji nawierzchni. Asymetryczna nakładka szczelinowa pozwala na jednostronne połączenie z wyniesionymi elementami budowlanymi (schody, krawężniki, murki, ). 8

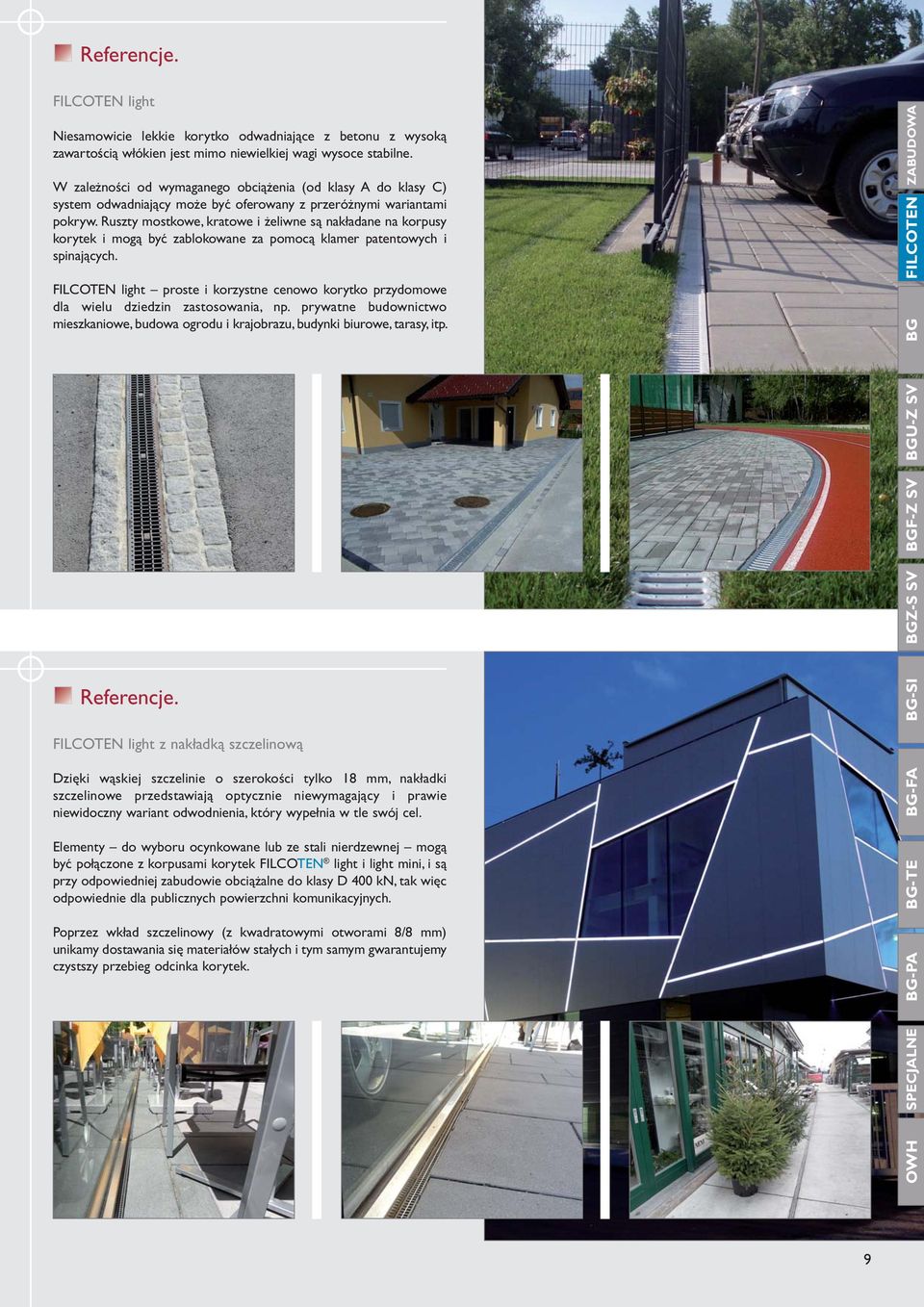

9 Referencje. FILCOTEN light Niesamowicie lekkie korytko odwadniające z betonu z wysoką zawartością włókien jest mimo niewielkiej wagi wysoce stabilne. W zależności od wymaganego obciążenia (od klasy A do klasy C) system odwadniający może być oferowany z przeróżnymi wariantami pokryw. Ruszty mostkowe, kratowe i żeliwne są nakładane na korpusy korytek i mogą być zablokowane za pomocą klamer patentowych i spinających. FILCOTEN light proste i korzystne cenowo korytko przydomowe dla wielu dziedzin zastosowania, np. prywatne budownictwo mieszkaniowe, budowa ogrodu i krajobrazu, budynki biurowe, tarasy, itp. Referencje. FILCOTEN light z nakładką szczelinową Dzięki wąskiej szczelinie o szerokości tylko 18 mm, nakładki szczelinowe przedstawiają optycznie niewymagający i prawie niewidoczny wariant odwodnienia, który wypełnia w tle swój cel. Elementy do wyboru ocynkowane lub ze stali nierdzewnej mogą być połączone z korpusami korytek FILCOTEN light i light mini, i są przy odpowiedniej zabudowie obciążalne do klasy D 400 kn, tak więc odpowiednie dla publicznych powierzchni komunikacyjnych. Poprzez wkład szczelinowy (z kwadratowymi otworami 8/8 mm) unikamy dostawania się materiałów stałych i tym samym gwarantujemy czystszy przebieg odcinka korytek. ZABUDOWA OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN 9

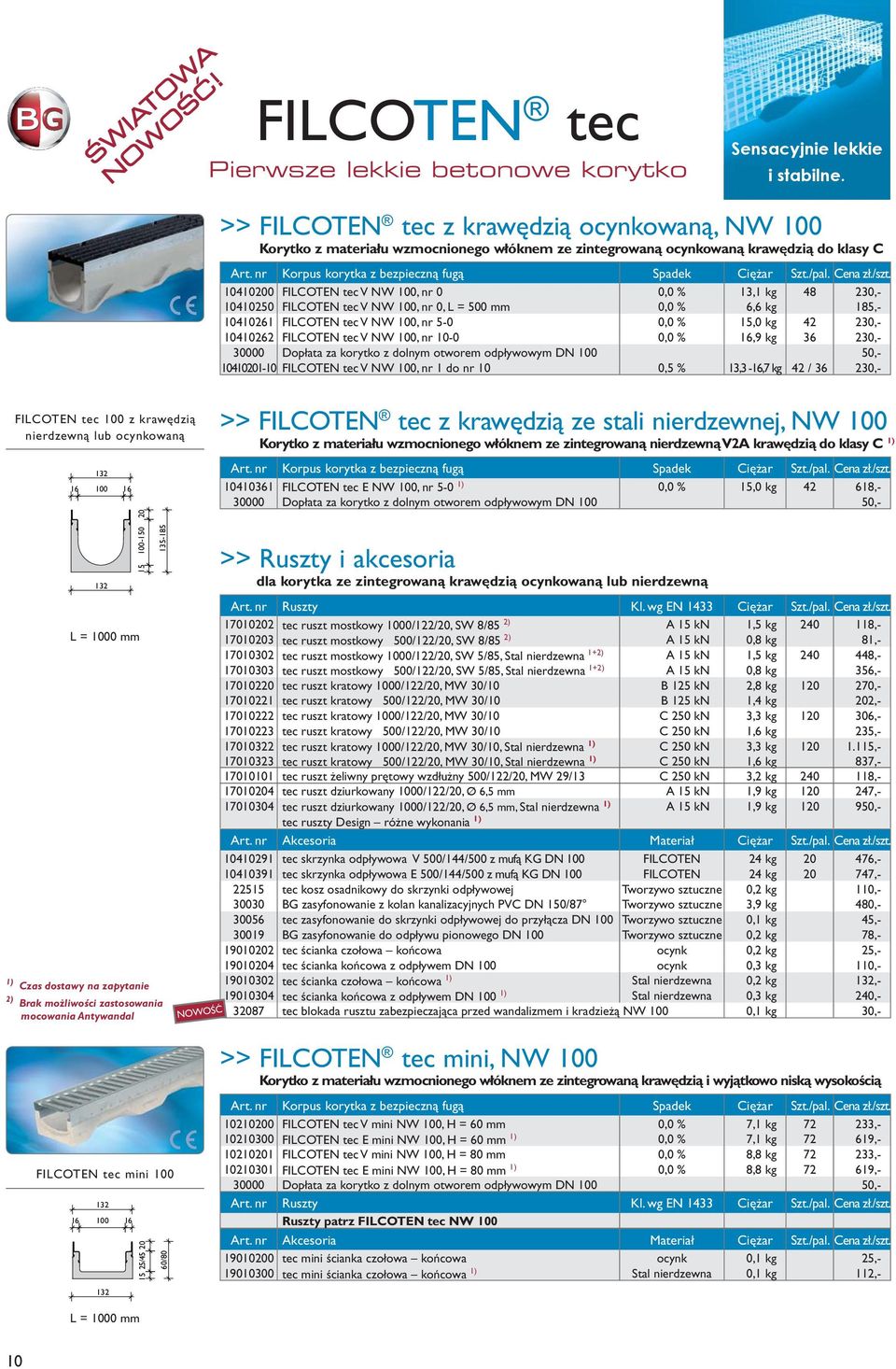

10 ŚWIATOWA NOWOŚĆ! FILCOTEN tec Pierwsze lekkie betonowe korytko Sensacyjnie lekkie i stabilne. >> FILCOTEN tec z krawędzią ocynkowaną, NW 100 Korytko z materiału wzmocnionego włóknem ze zintegrowaną ocynkowaną krawędzią do klasy C FILCOTEN tec V NW 100, nr 0 0,0 % 13,1 kg , FILCOTEN tec V NW 100, nr 0, L = 500 mm 0,0 % 6,6 kg 185, FILCOTEN tec V NW 100, nr 5-0 0,0 % 15,0 kg , FILCOTEN tec V NW 100, nr ,0 % 16,9 kg , Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN tec V NW 100, nr 1 do nr 10 0,5 % 13,3-16,7 kg 42 / ,- FILCOTEN tec 100 z krawędzią nierdzewną lub ocynkowaną >> FILCOTEN tec z krawędzią ze stali nierdzewnej, NW 100 Korytko z materiału wzmocnionego włóknem ze zintegrowaną nierdzewną V2A krawędzią do klasy C 1) FILCOTEN tec E NW 100, nr 5-0 1) 0,0 % 15,0 kg , Dopłata za korytko z dolnym otworem odpływowym DN , ) Czas dostawy na zapytanie 2) Brak możliwości zastosowania mocowania Antywandal FILCOTEN tec mini / /80 NOWOŚĆ >> Ruszty i akcesoria dla korytka ze zintegrowaną krawędzią ocynkowaną lub nierdzewną Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt tec ruszt mostkowy 1000/122/20, SW 8/85 2) A 15 kn 1,5 kg , tec ruszt mostkowy 500/122/20, SW 8/85 2) A 15 kn 0,8 kg 81, tec ruszt mostkowy 1000/122/20, SW 5/85, Stal nierdzewna 1+2) A 15 kn 1,5 kg , tec ruszt mostkowy 500/122/20, SW 5/85, Stal nierdzewna 1+2) A 15 kn 0,8 kg 356, tec ruszt kratowy 1000/122/20, MW 30/10 B 125 kn 2,8 kg , tec ruszt kratowy 500/122/20, MW 30/10 B 125 kn 1,4 kg 202, tec ruszt kratowy 1000/122/20, MW 30/10 C 250 kn 3,3 kg , tec ruszt kratowy 500/122/20, MW 30/10 C 250 kn 1,6 kg 235, tec ruszt kratowy 1000/122/20, MW 30/10, Stal nierdzewna 1) C 250 kn 3,3 kg , tec ruszt kratowy 500/122/20, MW 30/10, Stal nierdzewna 1) C 250 kn 1,6 kg 837, tec ruszt żeliwny prętowy wzdłużny 500/122/20, MW 29/13 C 250 kn 3,2 kg , tec ruszt dziurkowany 1000/122/20, Ø 6,5 mm A 15 kn 1,9 kg , tec ruszt dziurkowany 1000/122/20, Ø 6,5 mm, Stal nierdzewna 1) A 15 kn 1,9 kg ,- tec ruszty Design różne wykonania 1) tec skrzynka odpływowa V 500/144/500 z mufą KG DN 100 FILCOTEN 24 kg , tec skrzynka odpływowa E 500/144/500 z mufą KG DN 100 FILCOTEN 24 kg , tec kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,2 kg 110, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 Tworzywo sztuczne 3,9 kg 480, tec zasyfonowanie do skrzynki odpływowej do przyłącza DN 100 Tworzywo sztuczne 0,1 kg 45, BG zasyfonowanie do odpływu pionowego DN 100 Tworzywo sztuczne 0,2 kg 78, tec ścianka czołowa końcowa ocynk 0,2 kg 25, tec ścianka końcowa z odpływem DN 100 ocynk 0,3 kg 110, tec ścianka czołowa końcowa 1) Stal nierdzewna 0,2 kg 132, tec ścianka końcowa z odpływem DN 100 1) Stal nierdzewna 0,3 kg 240, tec blokada rusztu zabezpieczająca przed wandalizmem i kradzieżą NW 100 0,1 kg 30,- >> FILCOTEN tec mini, NW 100 Korytko z materiału wzmocnionego włóknem ze zintegrowaną krawędzią i wyjątkowo niską wysokością FILCOTEN tec V mini NW 100, H = 60 mm 0,0 % 7,1 kg , FILCOTEN tec E mini NW 100, H = 60 mm 1) 0,0 % 7,1 kg , FILCOTEN tec V mini NW 100, H = 80 mm 0,0 % 8,8 kg , FILCOTEN tec E mini NW 100, H = 80 mm 1) 0,0 % 8,8 kg , Dopłata za korytko z dolnym otworem odpływowym DN ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt. Ruszty patrz FILCOTEN tec NW tec mini ścianka czołowa końcowa ocynk 0,1 kg 25, tec mini ścianka czołowa końcowa 1) Stal nierdzewna 0,1 kg 112,- 10

11 FILCOTEN tec 150 z krawędzią nierdzewną lub ocynkowaną ) Czas dostawy na zapytanie ŚWIATOWA NOWOŚĆ! System zatrzaskowy do zablokowania rusztów. A 192 NOWOŚĆ FILCOTEN tec Pierwsze lekkie betonowe korytko >> FILCOTEN tec z krawędzią ocynkowaną, NW 150 Korytko z materiału wzmocnionego włóknem ze zintegrowaną ocynkowaną krawędzią do klasy C FILCOTEN tec V NW 150, nr 0 0,0 % 23,0 kg , FILCOTEN tec V NW 150, nr 0, L = 500 mm 0,0 % 11,5 kg 286, Dopłata za korytko z dolnym otworem odpływowym DN ,- >> FILCOTEN tec z krawędzią ze stali nierdzewnej, NW 150 Korytko z materiału wzmocnionego włóknem ze zintegrowaną nierdzewną V2A krawędzią do klasy C 1) FILCOTEN tec E NW 150, nr 0 1) 0,0 % 23,0 kg , FILCOTEN tec E NW 150, nr 0, L = 500 mm 1) 0,0 % 11,5 kg 729, Dopłata za korytko z dolnym otworem odpływowym DN ,- >> Ruszty i akcesoria dla korytka ze zintegrowaną krawędzią ocynkowaną lub nierdzewną Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt tec ruszt kratowy 1000/172/20, MW 30/10 B 125 kn 4,6 kg , tec ruszt kratowy 500/172/20, MW 30/10 B 125 kn 2,4 kg 390, tec ruszt kratowy 1000/172/20, MW 30/10 C 250 kn 6,9 kg , tec ruszt kratowy 500/172/20, MW 30/10 C 250 kn 3,6 kg 393, tec ruszt kratowy 1000/172/20, MW 30/10, Stal nierdzewna 1) C 250 kn 6,9 kg , tec ruszt kratowy 500/172/20, MW 30/10, Stal nierdzewna 1) C 250 kn 3,6 kg 982, tec ruszt żeliwny prętowy wzdłużny 500/172/20, MW 29/13 C 250 kn 4,9 kg , tec skrzynka odpływowa V 500/199/650 z mufą KG DN 150 FILCOTEN 40 kg , tec skrzynka odpływowa E 500/199/650 z mufą KG DN 150 FILCOTEN 40 kg , tec kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,3 kg 170, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 Tworzywo sztuczne 3,9 kg 480, tec zasyfonowanie do skrzynki odpływowej do przyłącza DN 150 Tworzywo sztuczne 0,2 kg 73, tec ścianka czołowa końcowa ocynk 0,3 kg 58, tec ścianka końcowa z odpływem DN 100 ocynk 0,4 kg 172, tec ścianka czołowa końcowa 1) Stal nierdzewna 0,3 kg 210, tec ścianka końcowa z odpływem DN 100 1) Stal nierdzewna 0,4 kg 326, tec blokada rusztu zabezpieczająca przed wandalizmem i kradzieżą NW 150 0,1 kg 35,- B Dla dobra środowiska... Innowacyjny system zatrzaskowy pozwala na szybkie zamykanie i otwieranie korytka FILCOTEN. Ruszty są najpierw nakładane na jedną stronę korytka a następnie poprzez proste dociśnięcie ruszty są blokowane. Należy zwrócić przy tym uwagę na otwory w krawędzi (patrz A). Jest tu miejsce na zabezpieczenia przesuwu, które jest umiejscowione na spodniej stronie rusztów. System zamknięcia zatrzaskowego (patrz B) mocuje pokrywę z ramą krawędzi. Szarpnięcie i pokrywa jest z powrotem oddzielona. Dodatkowe mocowanie rusztu zabezpiecza pokrywę przed wandalizmem i kradzieżą. ZABUDOWA OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN Obowiązuje tak samo dla rusztów żeliwnych i kratowych. 11

12 ŚWIATOWA NOWOŚĆ! FILCOTEN tec Pierwsze lekkie betonowe korytko Sensacyjnie lekkie i stabilne. >> FILCOTEN tec z krawędzią ocynkowaną, NW 200 Korytko z materiału wzmocnionego włóknem ze zintegrowaną ocynkowaną krawędzią do klasy C FILCOTEN tec V NW 200, H = 195 mm 0,0 % 28 kg , FILCOTEN tec V NW 200, H = 195 mm, L = 500 mm 0,0 % 14 kg 345, Dopłata za korytko z dolnym otworem odpływowym DN ,- FILCOTEN tec 200 z krawędzią nierdzewną lub ocynkowaną >> FILCOTEN tec z krawędzią ze stali nierdzewnej, NW 200 Korytko z materiału wzmocnionego włóknem ze zintegrowaną nierdzewną V2A krawędzią do klasy C 1) FILCOTEN tec E NW 200, H = 195 mm 1) 0,0 % 28 kg , FILCOTEN tec E NW 200, H = 195 mm, L = 500 mm 1) 0,0 % 14 kg 888, Dopłata za korytko z dolnym otworem odpływowym DN ,- 1) 232 Czas dostawy na zapytanie NOWOŚĆ >> Ruszty i akcesoria dla korytka ze zintegrowaną krawędzią ocynkowaną lub nierdzewną Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt tec ruszt kratowy 1000/222/20, MW 30/10 B 125 kn 6,0 kg , tec ruszt kratowy 500/222/20, MW 30/10 B 125 kn 3,1 kg 376, tec ruszt kratowy 1000/222/20, MW 30/10 C 250 kn 8,8 kg , tec ruszt kratowy 500/222/20, MW 30/10 C 250 kn 4,5 kg 459, tec ruszt kratowy 1000/222/20, MW 30/10, Stal nierdzewna 1) C 250 kn 8,8 kg , tec ruszt kratowy 500/222/20, MW 30/10, Stal nierdzewna 1) C 250 kn 4,5 kg 1.428, tec ruszt żeliwny prętowy wzdłużny 500/222/20, MW 29/13 C 250 kn 7,3 kg , tec skrzynka odpływowa V 500/260/650 z mufą KG DN 200 FILCOTEN 48 kg 6 958, tec skrzynka odpływowa E 500/260/650 z mufą KG DN 200 1) FILCOTEN 48 kg , tec kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,4 kg 209, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 200/87 Tworzywo sztuczne 7,4 kg 645, tec ścianka czołowa końcowa ocynk 0,4 kg 62, tec ścianka końcowa z odpływem DN 150 ocynk 0,5 kg 174, tec ścianka czołowa końcowa 1) Stal nierdzewna 0,4 kg 188, tec ścianka końcowa z odpływem DN 150 1) Stal nierdzewna 0,5 kg 408, tec blokada rusztu zabezpieczająca przed wandalizmem i kradzieżą NW 200 0,1 kg 40,- Ruszt mostkowy kl. A ocynk SW 8/85 - V2A SW 5/85 dla NW 100 Ruszt kratowy MW 30/10, kl. B ocynk., kl. C ocynk i V2A, dla wszystkich NW Ruszt żeliwny prętowy wzdłużny MW 29/13, kl. C dla wszystkich NW Ruszt dziurkowany Ø 6,5 mm, kl. A, ocynk lub V2A, dla NW 100 Termin dostawy nazapytanie! Ruszty Design (np. Rallye) Termin dostawy i cena na zapytanie! dla NW 100 Referencje. 12

13 ŚWIATOWA NOWOŚĆ! FILCOTEN pro Pierwsze lekkie betonowe korytko Dla dobra środowiska... ZABUDOWA FILCOTEN pro 100 z krawędzią nierdzewną lub ocynkowaną / NOWOŚĆ do klasye 600 kn ) Czas dostawy na zapytanie 2) Brak możliwości zastosowania mocowania Antywandal FILCOTEN pro mini / /80 >> FILCOTEN pro z krawędzią ocynkowaną, NW 100 Korytko z materiału wzmocnionego włóknem ze zintegrowaną ocynkowaną krawędzią do klasy E FILCOTEN pro V NW 100, nr 0 0,0 % 17,6 kg , FILCOTEN pro V NW 100, nr 0, L = 500 mm 0,0 % 8 kg 205, FILCOTEN pro V NW 100, nr 5-0 0,0 % 17,9 kg , FILCOTEN pro V NW 100, nr ,0 % 21,9 kg , Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN pro V NW 100, nr 1 do nr 10 0,5 % 18,1-21,7 kg 25 / ,- >> FILCOTEN pro z krawędzią ze stali nierdzewnej, NW 100 Korytko z materiału wzmocnionego włóknem ze zintegrowaną nierdzewną V2A krawędzią do klasy E 1) FILCOTEN pro E NW 100, nr 5-0 1) 0,0 % 17,5 kg , Dopłata za korytko z dolnym otworem odpływowym DN ,- >> Ruszty i akcesoria dla korytka ze zintegrowaną krawędzią ocynkowaną lub nierdzewną Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt pro ruszt kratowy 1000/122/20, MW 30/10 B 125 kn 2,8 kg , pro ruszt kratowy 500/122/20, MW 30/10 B 125 kn 1,4 kg 202, pro ruszt kratowy 1000/122/20, MW 30/10 C 250 kn 3,3 kg , pro ruszt kratowy 500/122/20, MW 30/10 C 250 kn 1,6 kg 235, pro ruszt kratowy 1000/122/20, MW 30/10, Stal nierdzewna 1) C 250 kn 3,3 kg , pro ruszt kratowy 500/122/20, MW 30/10, Stal nierdzewna 1) C 250 kn 1,6 kg 837, pro ruszt kratowy 1000/122/20, MW 25/16 2) D 400 kn 7,4 kg , pro ruszt kratowy 500/122/20, MW 25/16 2) D 400 kn 3,8 kg 332, pro ruszt żeliwny prętowy wzdłużny 500/122/20, MW 29/13 C 250 kn 3,2 kg , pro ruszt żeliwny prętowy wzdłużny 500/122/20, MW 29/13 D 400 kn 3,4 kg , pro ruszt żeliwny mostkowy 500/122/20, SW 14/100 E 600 kn 4,3 kg , pro skrzynka odpływowa V 500/145/600 z mufą KG DN 100 FILCOTEN 32,4 kg , pro skrzynka odpływowa E 500/145/600 z mufą KG DN 100 FILCOTEN 32,4 kg , pro kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,2 kg 110, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 Tworzywo sztuczne 3,9 kg 480, pro zasyfonowanie do skrzynki odpływowej do przyłącza DN 100 Tworzywo sztuczne 0,1 kg 45, BG zasyfonowanie do odpływu pionowego DN 100 Tworzywo sztuczne 0,2 kg 78, pro ścianka czołowa końcowa ocynk 0,2 kg 40, pro ścianka końcowa z odpływem DN 100 ocynk 0,3 kg 110, pro ścianka czołowa końcowa 1) Stal nierdzewna 0,2 kg 132, pro ścianka końcowa z odpływem DN 100 1) Stal nierdzewna 0,3 kg 240, pro blokada rusztu zabezpieczająca przed wandalizmem i kradzieżą NW 100 0,1 kg 30,- >> FILCOTEN pro mini, NW 100 Korytko z materiału wzmocnionego włóknem ze zintegrowaną krawędzią i wyjątkowo niską wysokością FILCOTEN pro V mini NW 100, H = 60 mm 0,0 % 8,5 kg , FILCOTEN pro E mini NW 100, H = 60 mm 1) 0,0 % 8,5 kg , FILCOTEN pro V mini NW 100, H = 80 mm 0,0 % 10,2 kg , FILCOTEN pro E mini NW 100, H = 80 mm 1) 0,0 % 10,2 kg , Dopłata za korytko z dolnym otworem odpływowym DN ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt. Ruszty patrz FILCOTEN pro NW pro mini ścianka czołowa końcowa ocynk 0,1 kg 25, pro mini ścianka czołowa końcowa 1) Stal nierdzewna 0,1 kg 112,- 1) Czas dostawy na zapytanie OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN 13

14 ŚWIATOWA NOWOŚĆ! FILCOTEN pro Pierwsze lekkie betonowe korytko Sensacyjnie lekkie i stabilne. >> FILCOTEN pro z krawędzią ocynkowaną, NW 150 Korytko z materiału wzmocnionego włóknem ze zintegrowaną ocynkowaną krawędzią do klasy E FILCOTEN pro V NW 150, nr 0 0,0 % 28,9 kg , FILCOTEN pro V NW 150, nr 0, L = 500 mm 0,0 % 14,5 kg 317, FILCOTEN pro V NW 150, nr 5-0 0,0 % 33,5 kg , FILCOTEN pro V NW 150, nr ,0 % 38 kg , Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN pro V NW 150, nr 1 do nr 10 0,5 % 29,7-37,2 kg 20 / ,- FILCOTEN pro 150 z krawędzią nierdzewną lub ocynkowaną >> FILCOTEN pro z krawędzią ze stali nierdzewnej, NW 150 Korytko z materiału wzmocnionego włóknem ze zintegrowaną nierdzewną V2A krawędzią do klasy E 1) FILCOTEN pro E NW 150, nr 5-0 1) 0,0 % 33,5 kg , Dopłata za korytko z dolnym otworem odpływowym DN ,- >> Ruszty i akcesoria dla korytka ze zintegrowaną krawędzią ocynkowaną lub nierdzewną 174 NOWOŚĆ dostępny od lipiec do klasy E 600 kn Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt pro ruszt kratowy 1000/172/20, MW 30/10 B 125 kn 4,6 kg , pro ruszt kratowy 500/172/20, MW 30/10 B 125 kn 2,4 kg 390, pro ruszt kratowy 1000/172/20, MW 30/10 C 250 kn 6,9 kg , pro ruszt kratowy 500/172/20, MW 30/10 C 250 kn 3,6 kg 393, pro ruszt kratowy 1000/172/20, MW 30/10, Stal nierdzewna 1) C 250 kn 6,9 kg , pro ruszt kratowy 500/172/20, MW 30/10, Stal nierdzewna 1) C 250 kn 3,6 kg 982, pro ruszt kratowy 1000/172/20, MW 25/16 2) D 400 kn 12,2 kg , pro ruszt kratowy 500/172/20, MW 25/16 2) D 400 kn 6,4 kg 553, pro ruszt żeliwny prętowy wzdłużny 500/172/20, MW 29/13 C 250 kn 4,9 kg , pro ruszt żeliwny prętowy wzdłużny 500/172/20, MW 29/13 D 400 kn 5,2 kg , pro ruszt żeliwny mostkowy 500/172/20, SW 14/150 E 600 kn 7,8 kg 245,- Art. nr Akcesoria Materiał Ciężar. Szt./pal. Cena zł./szt pro skrzynka odpływowa V 500/200/670 z mufą KG DN 150 FILCOTEN 44,5 kg 8 997, pro skrzynka odpływowa E 500/200/670 z mufą KG DN 150 FILCOTEN 44,5 kg , pro kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,3 kg 170, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 Tworzywo sztuczne 3,9 kg 480, pro zasyfonowanie do skrzynki odpływowej do przyłącza DN 150 Tworzywo sztuczne 0,2 kg 73, pro ścianka czołowa końcowa ocynk 0,5 kg 58, pro ścianka końcowa z odpływem DN 150 ocynk 0,7 kg 172, pro ścianka czołowa końcowa 1) Stal nierdzewna 0,5 kg 210, pro ścianka końcowa z odpływem DN 150 1) Stal nierdzewna 0,7 kg 326, pro blokada rusztu zabezpieczająca przed wandalizmem i kradzieżą NW 150 0,1 kg 35,- 1) Czas dostawy na zapytanie 2) Brak możliwości zastosowania mocowania Antywandal >> FILCOTEN pro mini, NW 150 Korytko z materiału wzmocnionego włóknem ze zintegrowaną krawędzią i wyjątkowo niską wysokością FILCOTEN pro mini FILCOTEN pro V mini NW 150, H = 120 mm 0,0 % 18 kg , FILCOTEN pro V mini NW 150, H = 170 mm 0,0 % 22,3 kg , Dopłata za korytko z dolnym otworem odpływowym DN ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt. Ruszty patrz FILCOTEN pro NW pro mini ścianka czołowa - końcowa ocynk 0,1 kg 58, / /170 1) Czas dostawy na zapytanie

15 FILCOTEN pro 200 z krawędzią nierdzewną lub ocynkowaną NOWOŚĆ dostępny od październik do klasy E 600 kn 1) Czas dostawy na zapytanie 2) Brak możliwości zastosowania mocowania Antywandal FILCOTEN pro mini ŚWIATOWA NOWOŚĆ! / /200 FILCOTEN pro Pierwsze lekkie betonowe korytko >> FILCOTEN pro z krawędzią ocynkowaną, NW 200 Korytko z materiału wzmocnionego włóknem ze zintegrowaną ocynkowaną krawędzią do klasy E FILCOTEN pro V NW 200, nr 0 0,0 % 43,2 kg , FILCOTEN pro V NW 200, nr 0, L = 500 mm 0,0 % 21,6 kg 356, FILCOTEN pro V NW 200, nr 5-0 0,0 % 47,6 kg 9 476, FILCOTEN pro V NW 200, nr ,0 % 52 kg 9 476, Dopłata za korytko z dolnym otworem odpływowym DN , FILCOTEN pro V NW 200, nr 1 do nr 10 0,5 % 43,6-51,6 kg 12 / 9 476,- >> FILCOTEN pro z krawędzią ze stali nierdzewnej, NW 200 Korytko z materiału wzmocnionego włóknem ze zintegrowaną nierdzewną V2A krawędzią do klasy E 1) FILCOTEN pro E NW 200, nr 5-0 1) 0,0 % 47,6 kg , Dopłata za korytko z dolnym otworem odpływowym DN ,- >> Ruszty i akcesoria dla korytka ze zintegrowaną krawędzią ocynkowaną lub nierdzewną Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt pro ruszt kratowy 1000/222/20, MW 30/10 B 125 kn 6,0 kg , pro ruszt kratowy 500/222/20, MW 30/10 B 125 kn 3,1 kg 376, pro ruszt kratowy 1000/222/20, MW 30/10 C 250 kn 8,8 kg , pro ruszt kratowy 500/222/20, MW 30/10 C 250 kn 4,5 kg 459, pro ruszt kratowy 1000/222/20, MW 30/10, Stal nierdzewna 1) C 250 kn 8,8 kg , pro ruszt kratowy 500/222/20, MW 30/10, Stal nierdzewna 1) C 250 kn 4,5 kg 1.428, pro ruszt kratowy 1000/222/20, MW 25/16 2) D 400 kn 16,0 kg , pro ruszt kratowy 500/222/20, MW 25/16 2) D 400 kn 8,0 kg 612, pro ruszt żeliwny prętowy wzdłużny 500/222/20, MW 29/13 C 250 kn 7,3 kg , pro ruszt żeliwny prętowy wzdłużny 500/222/20, MW 29/13 D 400 kn 9,9 kg , pro ruszt żeliwny mostkowy 500/222/20, SW 14/200 E 600 kn 10,3 kg 323, pro skrzynka odpływowa V 500/268/670 z mufą KG DN 200 FILCOTEN 48 kg , pro skrzynka odpływowa E 500/268/670 z mufą KG DN 200 FILCOTEN 48 kg , pro kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,4 kg 209, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 200/87 Tworzywo sztuczne 7,4 kg 645, pro ścianka czołowa końcowa ocynk 0,7 kg 62, pro ścianka końcowa z odpływem DN 200 ocynk 1,1 kg 174, pro ścianka czołowa końcowa 1) Stal nierdzewna 0,7 kg 188, pro ścianka końcowa z odpływem DN 200 1) Stal nierdzewna 1,1 kg 408, pro blokada rusztu zabezpieczająca przed wandalizmem i kradzieżą NW 200 0,1 kg 40,- >> FILCOTEN pro mini, NW 200 Korytko z materiału wzmocnionego włóknem ze zintegrowaną krawędzią i wyjątkowo niską wysokością FILCOTEN pro V mini NW 200, H = 120 mm 0,0 % 21 kg , FILCOTEN pro V mini NW 200, H = 200 mm 0,0 % 28,5 kg , Dopłata za korytko z dolnym otworem odpływowym DN ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt. Ruszty patrz FILCOTEN pro NW pro mini ścianka czołowa końcowa ocynk 0,1 kg 62,- 1) Czas dostawy na zapytanie Dla dobra środowiska... ZABUDOWA OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN

16 Akcesoria FILCOTEN tec i pro 1 1 Odpływ pionowy z rury kanalizacyjnej PVC montowany na budowie (patrz zdjęcie 2a) 2 a) Prefabrykowany otwór odpływowy DN 100 Wymiar X 2 a) b) c) d) Umiejscowienie otworu odpływowego: Wymiar X = koniec korytka do środka odpływu = 250 mm b) Zasyfonowanie odpływu pionowego składa się z 3 części c) Króciec odpływowy zasyfonowania jest wkładany od spodu w otwór odpływowy d) Zasyfonowanie jest skompletowany z dwiema pozostałymi częciami gotowe! 3 FILCOTEN tec studzienka odpływowa L=500 mm, pasująca do NW FILCOTEN pro studzienka odpływowa L=500 mm, pasująca do NW Kosz osadnikowy z tworzywa sztucznego do studzienki odpływowej pasujący do NW służy jako łapacz zanieczyszczeń 5 a) Zasyfonowanie do studzienki odpływowej do przyłącza DN 100 lub 150 b) Zasyfonowanie z kolan kanalizacyjnych PVC do studzienki odpływowej możliwe dla studzienek odpływowych z przyłączami rurowymi DN 150/200 5 a) b) 6 6 Ścianka czołowa końcowa FILCOTEN tec mini i pro mini 7 Ścianka czołowa końcowa z odpływem FILCOTEN tec i pro Blokada rusztu zabezpieczająca przed wandalizmem i kradzieżą - do wszystkich pokryw systemu FILCOTEN tec i pro - z wyjątkiem rusztów mostkowych (tec) i rusztów kratowych klasy D (pro) FILCOTEN zabezpieczenie Antywandal. Krok 1: Montaż zabezpieczenia na ruszt. Wcisnąć zabezpieczenie Antywandal w przewidziane do tego klamry w ruszcie aż do zatrzaśnięcia. Krok 1 Krok 2 Krok 2: Położyć ruszt na korytku FILCOTEN tec/pro. Krok 3: Docisnąć mocno ruszt do korytka aż się zatrzaśnie, a zabezpieczenie Antywandal się zablokuje. Krok 4: Poprzez dokręcenie śruby zaryglować zabezpieczenie Antywandal. Zastosowanie video na: 16 Krok 3 Krok 4

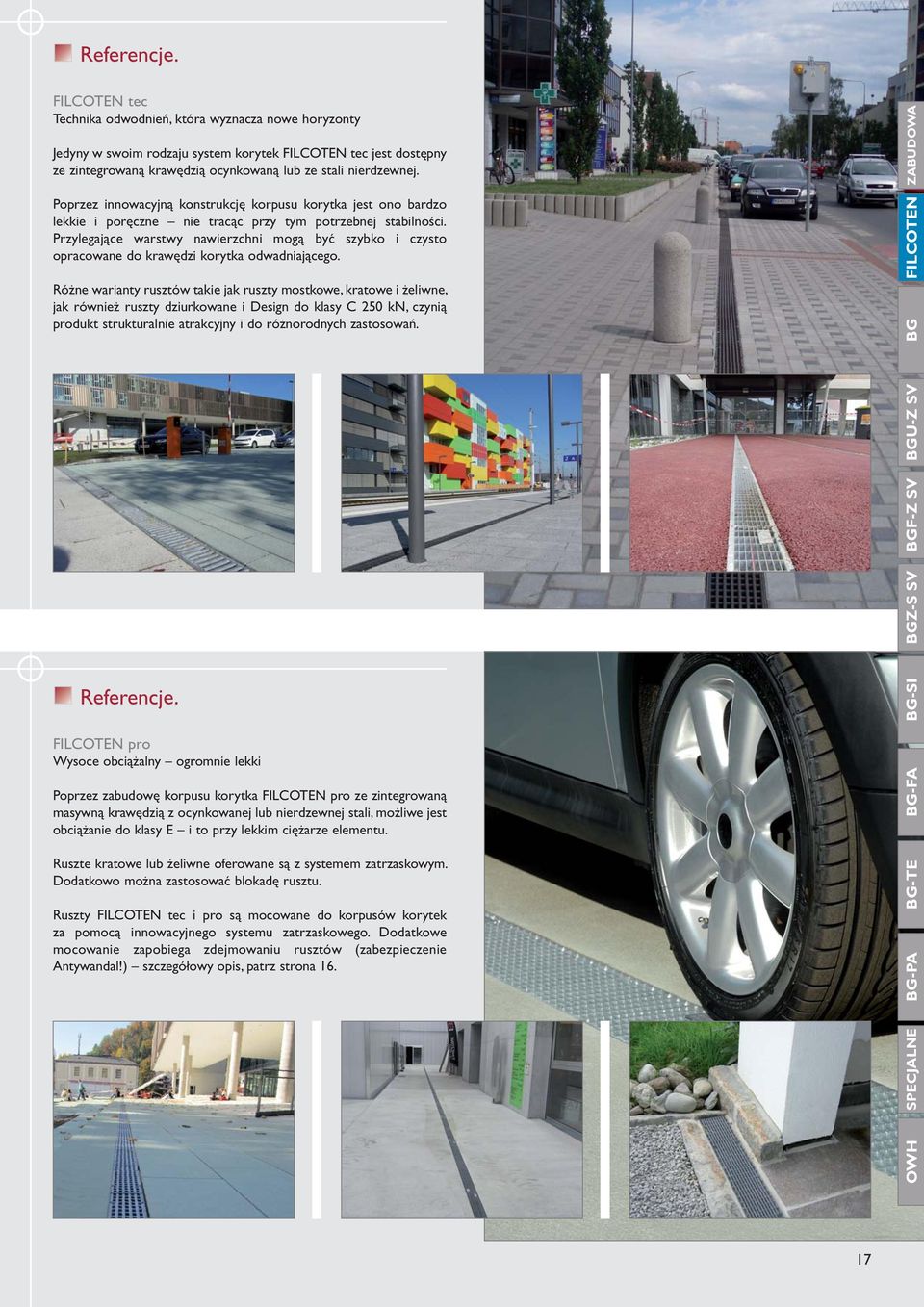

17 Referencje. FILCOTEN tec Technika odwodnień, która wyznacza nowe horyzonty Jedyny w swoim rodzaju system korytek FILCOTEN tec jest dostępny ze zintegrowaną krawędzią ocynkowaną lub ze stali nierdzewnej. Poprzez innowacyjną konstrukcję korpusu korytka jest ono bardzo lekkie i poręczne nie tracąc przy tym potrzebnej stabilności. Przylegające warstwy nawierzchni mogą być szybko i czysto opracowane do krawędzi korytka odwadniającego. Różne warianty rusztów takie jak ruszty mostkowe, kratowe i żeliwne, jak również ruszty dziurkowane i Design do klasy C 250 kn, czynią produkt strukturalnie atrakcyjny i do różnorodnych zastosowań. Referencje. FILCOTEN pro Wysoce obciążalny ogromnie lekki Poprzez zabudowę korpusu korytka FILCOTEN pro ze zintegrowaną masywną krawędzią z ocynkowanej lub nierdzewnej stali, możliwe jest obciążanie do klasy E i to przy lekkim ciężarze elementu. Ruszte kratowe lub żeliwne oferowane są z systemem zatrzaskowym. Dodatkowo można zastosować blokadę rusztu. Ruszty FILCOTEN tec i pro są mocowane do korpusów korytek za pomocą innowacyjnego systemu zatrzaskowego. Dodatkowe mocowanie zapobiega zdejmowaniu rusztów (zabezpieczenie Antywandal!) szczegółowy opis, patrz strona 16. ZABUDOWA OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN 17

18 BG Korytka standardowe BG >> BG Korytka standardowe, szerokość nominalna 100 Korytka z betonu bez krawędzi do klasy C, przykrywane rusztami kratowymi lub żeliwnymi BG Korytka standardowe NW 100, nr 0 0,0 % 59 kg , BG Korytka standardowe NW 100, nr 5-0, nr ,0 % 71 / 83 kg 20 / , Dopłata za korytko z dolnym otworem odpływowym DN , BG Korytka standardowe NW 100, nr 1 do nr 10 1 % kg 20 / ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt BG ruszt kratowy 1000/140/40, MW 30/30 B 125 kn 4,3 kg , BG ruszt kratowy 500/140/40, MW 30/30 B 125 kn 2,2 kg 153, BG ruszt kratowy 1000/140/40, MW 30/10 C 250 kn 4,9 kg , BG ruszt kratowy 500/140/40, MW 30/10 C 250 kn 2,3 kg 241, BG ruszt kratowy 1000/140/40, MW 30/30 C 250 kn 5,6 kg , BG ruszt kratowy 500/140/40, MW 30/30 C 250 kn 2,8 kg 331, BG ruszt żeliwny 500/140/40, SW 16/100 D 400 kn 5,8 kg , BG pokrywa betonowa 500/140/40, SW 25/55 1) A 15 kn 4,9 kg , BG skrzynka odpływowa 500/214/560 Beton 84 kg , BG kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,4 kg 110, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 Tworzywo sztuczne 3,9 kg 480, BG zasyfonowanie do odpływu pionowego DN 100 Tworzywo sztuczne 0,2 kg 78, BG ścianka czołowa Beton 4,5 kg 65, BG ścianka końcowa Beton 4,5 kg 65, BG ścianka końcowa z odpływem DN 100 Beton 5,4 kg 119, BG klamry patentowe do rusztów kratowych MW 30/30 ocynk 0,1 kg 20, BG klamry patentowe do rusztów żeliwnych lakierowane na czarno 0,1 kg 20, BG klamry spinające do rusztów kratowych MW 30/30 ocynk 0,3 kg 45, BG klamry spinające do rusztów żeliwnych lakierowane na czarno 0,3 kg 37,- 1) BG Czas dostawy na zapytanie >> BG Korytka standardowe, szerokość nominalna 150 Korytka z betonu bez krawędzi do klasy C, przykrywane rusztami kratowymi lub żeliwnymi BG Korytka standardowe NW 150, nr 0 0,0 % 89 kg , BG Korytka standardowe NW 150, nr 5-0, nr ,0 % 96 /103 kg 16 / , Dopłata za korytko z dolnym otworem odpływowym DN , BG Korytka standardowe NW 150, nr 1 do nr 10 0,5 % kg 16 / ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt BG ruszt kratowy 1000/190/40, MW 30/30 B 125 kn 5,5 kg , BG ruszt kratowy 500/190/40, MW 30/30 B 125 kn 2,8 kg 199, BG ruszt kratowy 1000/190/40, MW 30/10 C 250 kn 6,0 kg , BG ruszt kratowy 500/190/40, MW 30/10 C 250 kn 3,1 kg 330, BG ruszt kratowy 1000/190/40, MW 30/30 C 250 kn 7,1 kg , BG ruszt kratowy 500/190/40, MW 30/30 C 250 kn 3,6 kg 422, BG ruszt żeliwny 500/192/40, SW 18/145 B 125 kn 6,1 kg , BG ruszt żeliwny 500/192/40, SW 18/145 D 400 kn 8,1 kg , BG pokrywa betonowa 500/190/40, SW 9/90, wąska szerokość szczeliny 1) A 15 kn 6,7 kg , BG pokrywa betonowa 500/190/40, SW 26/90 1) A 15 kn 6,6 kg , BG skrzynka odpływowa 500/274/570 Beton 101 kg 8 639, BG kosz osadnikowy do skrzynki odpływowej ocynk 1,6 kg 245, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 Tworzywo sztuczne 3,9 kg 480, BG ścianka czołowa Beton 6,2 kg 97, BG ścianka końcowa Beton 6,2 kg 97, BG ścianka końcowa z odpływem DN 150 Beton 6,3 kg 168, BG klamry patentowe do rusztów kratowych MW 30/30 ocynk 0,1 kg 20, BG klamry patentowe do rusztów żeliwnych lakierowane na czarno 0,1 kg 20, BG klamry spinające do rusztów kratowych MW 30/30 ocynk 0,3 kg 45, BG klamry spinające do rusztów żeliwnych lakierowane na czarno 0,3 kg 37,- 18

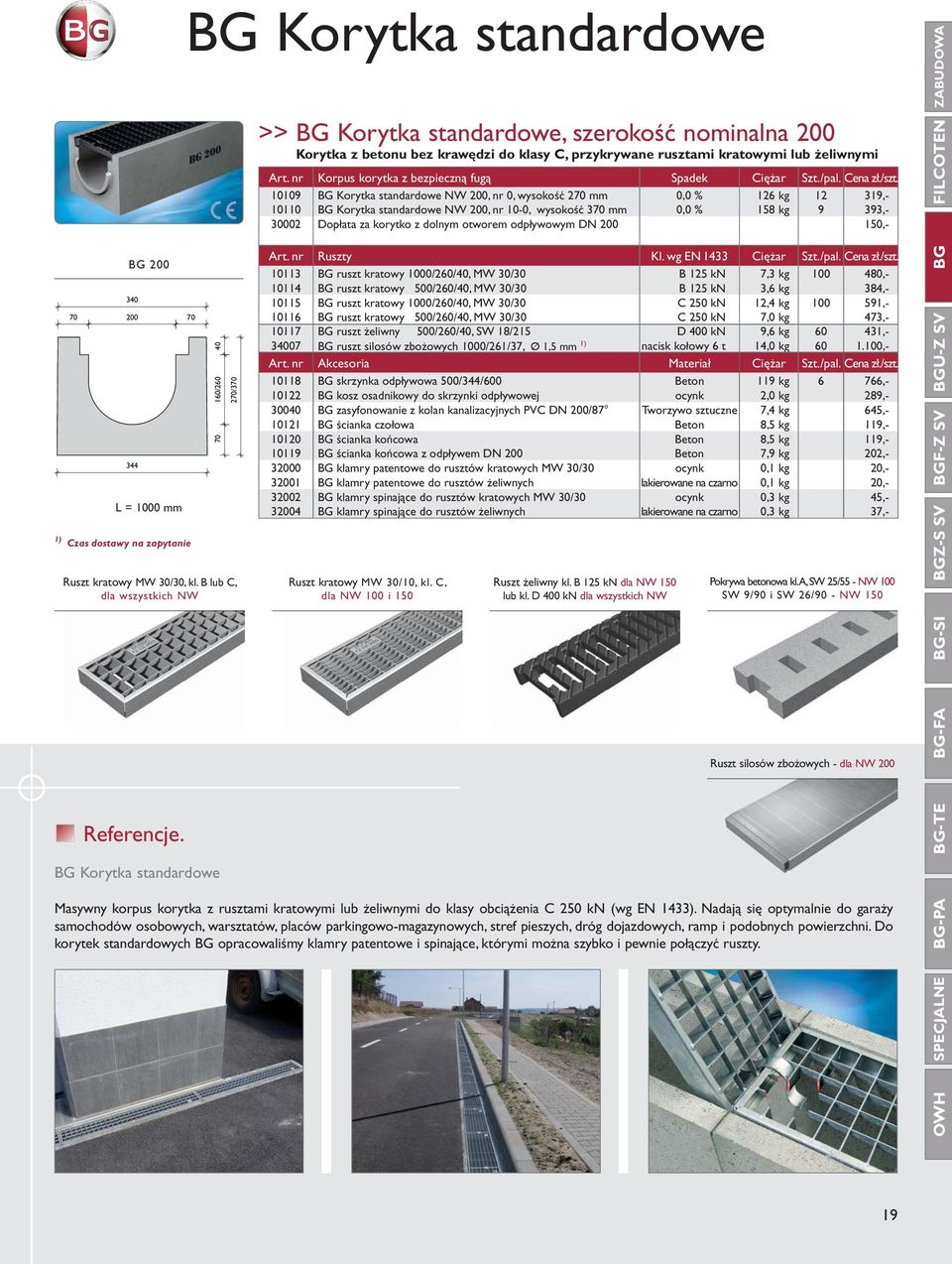

19 BG ) Czas dostawy na zapytanie BG Korytka standardowe 160/ / Ruszt kratowy MW 30/30, kl. B lub C, dla wszystkich NW Referencje. BG Korytka standardowe >> BG Korytka standardowe, szerokość nominalna 200 Korytka z betonu bez krawędzi do klasy C, przykrywane rusztami kratowymi lub żeliwnymi BG Korytka standardowe NW 200, nr 0, wysokość 270 mm 0,0 % 126 kg , BG Korytka standardowe NW 200, nr 10-0, wysokość 370 mm 0,0 % 158 kg 9 393, Dopłata za korytko z dolnym otworem odpływowym DN ,- Art. nr Ruszty Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt BG ruszt kratowy 1000/260/40, MW 30/30 B 125 kn 7,3 kg , BG ruszt kratowy 500/260/40, MW 30/30 B 125 kn 3,6 kg 384, BG ruszt kratowy 1000/260/40, MW 30/30 C 250 kn 12,4 kg , BG ruszt kratowy 500/260/40, MW 30/30 C 250 kn 7,0 kg 473, BG ruszt żeliwny 500/260/40, SW 18/215 D 400 kn 9,6 kg , BG ruszt silosów zbożowych 1000/261/37, Ø 1,5 mm 1) nacisk kołowy 6 t 14,0 kg , BG skrzynka odpływowa 500/344/600 Beton 119 kg 6 766, BG kosz osadnikowy do skrzynki odpływowej ocynk 2,0 kg 289, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 200/87 Tworzywo sztuczne 7,4 kg 645, BG ścianka czołowa Beton 8,5 kg 119, BG ścianka końcowa Beton 8,5 kg 119, BG ścianka końcowa z odpływem DN 200 Beton 7,9 kg 202, BG klamry patentowe do rusztów kratowych MW 30/30 ocynk 0,1 kg 20, BG klamry patentowe do rusztów żeliwnych lakierowane na czarno 0,1 kg 20, BG klamry spinające do rusztów kratowych MW 30/30 ocynk 0,3 kg 45, BG klamry spinające do rusztów żeliwnych lakierowane na czarno 0,3 kg 37,- Ruszt kratowy MW 30/10, kl. C, dla NW 100 i 150 Ruszt żeliwny kl. B 125 kn dla NW 150 lub kl. D 400 kn dla wszystkich NW Pokrywa betonowa kl. A, SW 25/55 - NW 100 SW 9/90 i SW 26/90 - NW 150 Ruszt silosów zbożowych - dla NW 200 Masywny korpus korytka z rusztami kratowymi lub żeliwnymi do klasy obciążenia C 250 kn (wg EN 1433). Nadają się optymalnie do garaży samochodów osobowych, warsztatów, placów parkingowo-magazynowych, stref pieszych, dróg dojazdowych, ramp i podobnych powierzchni. Do korytek standardowych BG opracowaliśmy klamry patentowe i spinające, którymi można szybko i pewnie połączyć ruszty. ZABUDOWA OWH SPECJALNE BG-PA BG-TE BG-FA BG-SI BGZ-S SV BGF-Z SV BGU-Z SV BG FILCOTEN 19

20 BGU-Z Korytka uniwersalne SV >> BGU-Z SV G z krawędzią żeliwną, NW 100 Korytko ze zintegrowanymi krawędziami żeliwnymi do klasy E, z systemem zatrzaskowym BGU-Z Korytka uniwersalne SV G NW 100, nr 0 0,0 % 37 kg , BGU-Z Korytka uniwersalne SV G NW 100, nr 0, L = 500 mm 0,0 % 19 kg 218, BGU-Z Korytka uniwersalne SV G NW 100, nr 5-0, nr ,0 % 41 / 45 kg 35 / , BGU-Z Korytka uniwersalne SV G NW 100, nr 15-0, nr ,0 % 48 / 52 kg , Dopłata za korytko z dolnym otworem odpływowym DN , BGU-Z Korytka uniwersalne SV G NW 100, nr 1 do nr 20 0,5 % kg 35 / ,- >> BGU-Z SV V z krawędzią ocynkowaną, NW 100 Korytko ze zintegrowanymi krawędziami ocynkowanymi do klasy D, z systemem zatrzaskowym BGU-Z Korytka uniwersalne SV V NW 100, nr 0 0,0 % 36 kg , BGU-Z Korytka uniwersalne SV V NW 100, nr 0, L = 500 mm 0,0 % 18 kg 205, BGU-Z Korytka uniwersalne SV V NW 100, nr 5-0, nr ,0 % 40 / 43 kg 35 / , Dopłata za korytko z dolnym otworem odpływowym DN , BGU-Z Korytka uniwersalne SV V NW 100, nr 1 do nr 10 0,5 % kg 35 / ,- BGU-Z SV 100 z krawędzią żeliwną >> BGU-Z SV E z krawędzią nierdzewną, NW 100 Korytko ze zintegrowanymi krawędziami nierdzewnymi V2A do klasy D, z systemem zatrzaskowym 1) BGU-Z Korytka uniwersalne SV E NW 100, nr 5-0 1) 0,0 % 40 kg , BGU-Z Korytka uniwersalne SV E NW 100, nr 5-0, L = 500 mm 1) 0,0 % 20 kg 515, Dopłata za korytko z dolnym otworem odpływowym DN , BGU-Z SV 100 z krawędzią nierdzewną lub ocynkowaną NOWOŚĆ 1) Czas dostawy na zapytanie 2) Przy krawędziach żeliwnych można zastosować ruszty z SV lub 4-krotnie mocowane śrubowo. Przy krawędziach ze stali nierdzewnej lub ocynkowanej nie jest możliwe mocowanie śrubowe. 3) Niemożliwe mocowanie śrubowe >> Ruszty i akcesoria do korytek ze zintegrowanymi żeliwnymi, ocynkowanymi lub nierdzewnymi krawędziami Art. nr Ruszty z systemem zatrzaskowym Kl. wg EN 1433 Ciężar Szt./pal. Cena zł./szt BG-SV ruszt kratowy 1000/147/25, MW 30/10 B 125 kn 3,9 kg , BG-SV ruszt kratowy 500/147/25, MW 30/10 B 125 kn 2,0 kg 202, BG-SV ruszt kratowy 1000/147/25, MW 30/10 C 250 kn 4,1 kg , BG-SV ruszt kratowy 500/147/25, MW 30/10 C 250 kn 2,2 kg 235, BG-SV ruszt kratowy 1000/147/25, MW 30/10 D 400 kn 6,4 kg , BG-SV ruszt kratowy 500/147/25, MW 30/10 D 400 kn 3,3 kg 332, BG-SV ruszt kratowy 1000/147/25, MW 30/10, Stal nierdzewna 1) C 250 kn 5,2 kg , BG-SV ruszt kratowy 500/147/25, MW 30/10, Stal nierdzewna 1) C 250 kn 2,6 kg 837, BG-SV ruszt dziurkowany 1000/147/25, Ø 8 mm, Stal nierdzewna 1+3) C 250 kn 4,7 kg , BG-SV ruszt dziurkowany 500/147/25, Ø 8 mm, Stal nierdzewna 1+3) C 250 kn 2,5 kg 1.040, BG-SV ruszt żeliwny 500/147/25, SW 16/120 C 250 kn 3,9 kg , BG-SV ruszt żeliwny 500/147/25, SW 6/120, wąska szerokość szczeliny 1) C 250 kn 4,7 kg , BG-SV ruszt żeliwny 500/147/25, SW 18/120 D 400 kn 4,0 kg , BG-SV ruszt żeliwny kratowy 500/147/25, MW 24/24 1+2) E 600 kn 4,7 kg , BG-SV ruszt żeliwny prętowy wzdłużny 500/147/25, MW 27/13 2) E 600 kn 4,3 kg , BGU-Z skrzynka odpływowa SV G 500/201/510 z RDS DN 150 Beton 49 kg , BGU-Z skrzynka odpływowa SV V 500/201/510 z RDS DN 150 Beton 48 kg , BGU-Z skrzynka odpływowa SV E 500/201/510 z RDS DN 150 Beton 48 kg , BG kosz osadnikowy do skrzynki odpływowej Tworzywo sztuczne 0,4 kg 110, BG zasyfonowanie z kolan kanalizacyjnych PVC DN 150/87 Tworzywo sztuczne 3,9 kg 480, BG zasyfonowanie do odpływu pionowego DN 100 Tworzywo sztuczne 0,2 kg 78, BG-SV ścianka czołowa końcowa ocynk 0,4 kg 25, BG-SV ścianka końcowa z odpływem DN 100 ocynk 0,5 kg 110, BG-SV ścianka czołowa końcowa Stal nierdzewna 0,3 kg 132, BG-SV ścianka końcowa z odpływem DN 100 Stal nierdzewna 0,3 kg 240, BG-SV materiał mocujący do rusztów kratowych (1 szt. śruby, 1 szt. nakrętki) 15, BG-SV materiał mocujący do rusztów żeliwnych (1 szt. śruby, 1 szt. nakrętki) 15, BG-SV materiał mocujący ze stali nierdzewnej do rusztów kratowych (1 szt. śruby, 1 szt. nakrętki) 38,- (przy rusztach do klasy D potrzebne 4 szt. na m./ przy rusztach żeliwnych klasy E potrzebne 8 szt. na m.) Wszystkie ruszty do klasy D 400 kn można dodatkowo przykręcić niezależnie od systemu SV!
