ignis one P ignis one PW INSTRUKCJA OBSŁUGI I INSTALACJI REGULATOR KOMINKA Z PŁASZCZEM WODNYM do wersji regulatora u1.x, wydanie 1 k,
|
|
- Bogusław Jacek Osiński
- 5 lat temu
- Przeglądów:
Transkrypt
1 ignis one P ignis one PW INSTRUKCJA OBSŁUGI I INSTALACJI do wersji regulatora u1.x, wydanie 1 k, REGULATOR KOMINKA Z PŁASZCZEM WODNYM Pb COMPIT, ul. Wielkoborska 77, Częstochowa, tel
2 Spis treści 1 Właściwości Opis ogólny Schemat instalacji Opis ekranu podstawowego Ustawianie temperatury kominka Zasada działania Tryby Rozpalanie w kominku Automatyczna detekcja wygaśnięcia Zakończenie palenia. Tryb STOP ZIMA/LATO Praca z termostatem Wybiegi posezonowe Alarmy Praca ręczna...17 Menu Serwis Montaż Instrukcja montażu panelu Podłączenie panelu z modułem Znaczenie kontrolek Montaż czujników Przepustnica Schemat podłączenia regulatora IGNIS PW w układzie z pompą i rozdzielaczem Schemat podłączenia regulatora IGNIS PW w układzie z pompami CO, CWU Opis wyprowadzeń modułu E IGNIS PW Schemat podłączenia regulatora IGNIS P w układzie z pompą i rozdzielaczem Schemat podłączenia regulatora IGNIS P w układzie z pompami CO i CWU Opis wyprowadzeń modułu E IGNIS P Opis złącza panelu IGNIS ONE Podłączenia termostatu NANO do regulatora IGNIS P Warunki środowiskowe Zabezpieczenia: Dane techniczne...29 DEKLARACJA ZGODNOŚCI
3 1 Właściwości Podświetlany graficzny wyświetlacz LCD. Klawiatura dotykowa. IGNIS ONE PW obsługuje przepustnicę, wentylator, pompę CO, pompę CWU i zawór rozdzielający. IGNIS ONE P obsługuje przepustnicę, pompę CO, pompę CWU. Obsługa układu z zaworem rozdzielającym. IGNIS ONE PW obsługuje układ z wymiennikiem. Wykonywanie przedmuchów w podtrzymaniu. Tryb LATO, praca tylko na ciepłą wodę. Współpraca z termostatem pokojowym NANO ONE, NANO S Automatyczne domykanie przepustnicy po zaniku zasilania. Automatyczne dołączanie kotła. Automatyczna detekcja wygaśnięcia kominka. Sterowanie podgrzewaniem zasobnika ciepłej wody. Wybiegi posezonowe. 2 Opis ogólny IGNIS ONE jest przeznaczony do sterowania układem grzewczym, gdzie źródłem ciepła jest kominek z płaszczem wodnym. Regulacja temperatury kominka jest realizowana przez sterowanie stopniem otwarcia przepustnicy powietrza lub wydajnością wentylatora. Regulator steruje pracą pomp obiegowych i ogrzewaniem zasobnika CWU. Sterownik składa się z panelu sterującego przeznaczonego do powieszenia w pomieszczeniu mieszkalnym i modułu wykonawczego do którego podłącza się zasilanie, czujniki i urządzenia wykonawcze. Panel sterujący łączy się z modułem wykonawczym za pomocą przewodu 4 żyłowego.! Uwaga! Płytę czołową można czyścić miękką szmatką wyłącznie na sucho. 3
4 2.1 Schemat instalacji Kocioł CO P1 Moduł wykonawczy T2 T1 P3 P2 Opcjonalnie PP W Ilustracja 1: Schemat instalacji z oddzielnymi pompami CO i CWU. (schemat obsługiwany tylko przez regulator IGNIS ONE PW) PP przepustnica powietrza P3 pompa wymiennika W - wentylator T1 czujnik temperatury kominka P1 - pompa CO T2 czujnik temperatury CWU P2 pompa CWU Regulator IGNIS ONE PW umożliwia jednoczesne sterowanie wentylatorem i przepustnicą. Sterownik obsługuje układy w których dopływ powietrza jest regulowany za pomocą obu lub jednego z tych urządzeń. W układach bez wymiennika pompa P3 nie jest używana. 4
5 Sterownik obsługuje również układ z jedną pompą i zaworem rozdzielającym CO i CWU. Kocioł CO Moduł wykonawczy T2 T1 P1 PP Ilustracja 2: Schemat instalacji z jedną pompą i zaworem rozdzielającym CO/CWU. 5
6 2.2 Opis ekranu podstawowego Tryb pracy. 1. Możliwe tryby to: ROZPALANIE, PRACA, PODTRZYMANIE, STOP. 2. Tryb ROZPALANIE sygnalizowany jest na wyświetlaczu symbolem małego płomienia zaś, duży płomień oznacza tryb PRACA lub PODTRZYMANIE. 3. Sygnalizacja komunikacji w sieci C Tryb pracy instalacji: LATO: tylko utrzymywanie zadanej temperatury CWU. ZIMA: utrzymywanie zadanej temperatury CWU i obiegu CO. 5. Temperatura kominka. 6. Temperatura zadana kominka. 7. Sygnalizacja współpracy z termostatem NANO. Strzałka oznacza obniżenie temperatury zadanej kominka. 8. Temperatura zasobnika CWU. 9. Sygnalizacja ładowania zasobnika CWU. 10. Poziom otwarcia przepustnicy, lub obroty wentylatora. 11. Praca dodatkowego kotła CO. 12. Obieg CO. 13. Sygnalizacja załączenia pompy CO. 6
7 2.3 Ustawianie temperatury kominka Temperaturę ustawia się na głównym ekranie panelu sterującego.! Uwaga! W trybie LATO nie można ustawiać temperatury zadanej kominka. Należy nacisnąć klawisz, temperatura zadana zostanie podświetlona. Podświetloną wartość ustawia się za pomocą klawiszy Na zakończenie należy ponownie nacisnąć klawisz edycji temperatury. i., aby wyjść z trybu 2.4 Zasada działania Zadaniem regulatora jest utrzymywanie zadanej temperatury kominka, poprzez sterowanie dopływem powietrza do paleniska. Jeżeli temperatura kominka jest niższa od zadanej realizowany jest tryb PRACA. Ilość powietrza dostarczana do paleniska zmniejsza się gdy temperatura kominka zbliża się do zadanej. Jeżeli temperatura kominka osiąga zadaną regulator automatycznie przechodzi w tryb PODTRZYMANIE. W trybie PODTRZYMANIE regulator realizuje przedmuchy. Powietrze podawane jest do paleniska co ustawiony Okres przedmuchu przez ustawiony Czas przedmuchu. Przedmuchy powodują usunięcie nagromadzonych gazów spalinowych. W parametrze Nawiew w przedmuchu reguluje się siłę nawiewu w przedmuchu. 7
8 MENU Serwis Sposób sterowania przepustnica wentylator przepustnica+wen. Układ pompy/rozdziel rozdzielacz+pompa pompa C.O. + CWU Wybiegi posezonowe Czas do wyłączenia Okres przedmuchu Ustawienia przedmuch Czas przedmuchu Nawiew w przedmuchu Nawiew minimum Nawiew maksimum Adres w C14 Tryb pracy w C14 Podrzędny Master 2.5 Tryby ROZPALANIE ten tryb służy do rozpalania kominka. PRACA ten tryb pozwala na pracę w cyklu automatycznym do osiągnięcia temperatury zadanej kominka. PODTRZYMANIE tryb w którym proces palenia zostaje spowolniony poprzez przymknięcie przepustnicy. W trybie tym zmniejsza się ilość produkowanej energii cieplnej. STOP- w tym trybie urządzenia peryferyjne są wyłączone. 8
9 2.6 Rozpalanie w kominku! Uwaga! Przed pierwszym rozpaleniem ustaw poprawnie wszystkie parametry w menu serwis. Po rozpaleniu ognia w kominku należy, wcisnąć klawisz MENU/EXIT a następnie z MENU wybrać opcję Tryb pracy. Regulator wyświetli ekran wyboru trybu pracy, na którym należy podświetlić opcję Rozpalanie i zatwierdzić wybór naciskając klawisz. MENU Tryb pracy Stop Rozpalanie Praca Następnie należy wyjść z MENU dwukrotnie naciskając klawisz MENU/EXIT. W trybie rozpalanie przepustnica jest maksymalnie otwarta, a wentylator zwiększa stopniowo wydajność, aż do wartości maksymalnej ustawionej w parametrze serwisowym Nawiew maksimum. 9
10 MENU Serwis Sposób sterowania przepustnica wentylator przepustnica+wen. Układ pompy/rozdziel rozdzielacz+pompa pompa C.O. + CWU Wybiegi posezonowe Czas do wyłączenia Okres przedmuchu Ustawienia przedmuch Czas przedmuchu Nawiew w przedmuchu Nawiew minimum Nawiew maksimum Adres w C14 Tryb pracy w C14 Podrzędny Master Regulator automatycznie przechodzi z trybu PODTRZYMANIE do trybu PRACA kiedy temperatura kominka osiągnie temperaturę zadaną minus 4 C. Jeżeli rozpalanie nie zakończy się w ciągu godziny, regulator przejdzie w tryb STOP i wyświetli komunikat: NIEPOWODZENIE NIEPOWODZENIE ROZPALANIA ROZPALANIA 2.7 Automatyczna detekcja wygaśnięcia Jeżeli w trakcie pracy temperatura kominka spadnie poniżej 40 C regulator wyłączy pompy. Jeżeli temperatura nie wzrośnie do poziomu pozwalającego ponownie załączyć pompy przez czas ustawiony w parametrze Czas do wyłączenia regulator przejdzie w tryb STOP i załączy dodatkowy kocioł. 10
11 MENU Serwis Sposób sterowania przepustnica wentylator przepustnica+wen. Układ pompy/rozdziel rozdzielacz+pompa pompa C.O. + CWU Wybiegi posezonowe Czas do wyłączenia Okres przedmuchu Ustawienia przedmuch Czas przedmuchu Nawiew w przedmuchu Nawiew minimum Nawiew maksimum Adres w C14 Podrzędny Master Tryb pracy w C Zakończenie palenia. Tryb STOP Aby włączyć tryb STOP należy, wcisnąć klawisz MENU/EXIT a następnie z MENU wybrać opcję Tryb pracy. Regulator wyświetli ekran wyboru trybu pracy, na którym należy podświetlić opcję Stop i zatwierdzić wybór naciskając klawisz. MENU Tryb pracy Stop Rozpalanie Praca Następnie należy wyjść z MENU dwukrotnie naciskając klawisz MENU/EXIT. W trybie STOP wentylator jest wyłączony a przepustnica zamknięta. 11
12 2.9 ZIMA/LATO Ustawienie LATO powoduje, że obieg grzewczy jest wyłączony a kominek pracuje tylko na potrzeby ogrzewania zasobnika CWU. LATO włącza się w parametrze Menu / Zima/Lato. MENU Zima/Lato ZIMA LATO W ustawieniu LATO nie można ustawiać temperatury zadanej kominka. Kiedy zasobnik ciepłej wody jest podgrzewany regulator automatycznie podnosi temperaturę zadaną kominka Praca z termostatem Do regulatora IGNIS ONE można podłączyć termostat NANO ONE lub NANO S. Obsługę termostatu uaktywnia się w parametrze Praca z termostatem. 12
13 MENU Tryb pracy Stop Rozpalanie Praca Zima/Lato ZIMA LATO Temp. zadana CWU Konfiguracja Praca z termostatem Sygnał akustyczny Sygnał klawiatury Serwis Ustaw kod serwisowy Praca ręczna Ustaw kod pracy ręcznej Język Wersja 13
14 IGNIS ONE współpracuje tylko z NANO o adresie 1. Adres ustawia się w: MENU Serwis Sposób sterowania przepustnica wentylator przepustnica+wen. Układ pompy/rozdziel rozdzielacz+pompa pompa C.O. + CWU Wybiegi posezonowe Czas do wyłączenia Okres przedmuchu Ustawienia przedmuch Czas przedmuchu Nawiew w przedmuchu Nawiew minimum Nawiew maksimum Adres w C14 Tryb pracy w C14 Podrzędny Master Kiedy w pomieszczeniu, w którym zamontowany jest termostat NANO temperatura osiągnie wartość ustawioną na NANO, regulator IGNIS ONE obniży temperaturę zadaną kominka do wartości 40 C. 14
15 Jeżeli w sieci C14 znajduje się już inny regulator pracujący w trybie MASTER, należy w parametrze wybrać opcję Podrzędny. MENU Serwis Sposób sterowania przepustnica wentylator przepustnica+wen. Układ pompy/rozdziel rozdzielacz+pompa pompa C.O. + CWU Wybiegi posezonowe Czas do wyłączenia Okres przedmuchu Ustawienia przedmuch Czas przedmuchu Nawiew w przedmuchu Nawiew minimum Nawiew maksimum Adres w C14 Tryb pracy w C14 Podrzędny Master 15
16 2.11 Wybiegi posezonowe Wybiegi posezonowe chronią pompy przed zablokowaniem na skutek odkładanie się w nich osadów i zanieczyszczeń. Są wykonywane co tydzień. MENU Serwis Sposób sterowania przepustnica wentylator przepustnica+wen. Układ pompy/rozdziel rozdzielacz+pompa pompa C.O. + CWU Wybiegi posezonowe Czas do wyłączenia Okres przedmuchu Ustawienia przedmuch Czas przedmuchu Nawiew w przedmuchu Nawiew minimum Nawiew maksimum Adres w C14 Tryb pracy w C14 16 Podrzędny Master
17 2.12 Alarmy Stany alarmowe są sygnalizowane pojawiającym się na głównym ekranie okienkiem i przerywanym sygnałem akustycznym. Sygnalizację akustyczną można wyłączyć w parametrze MENU Tryb pracy Stop Rozpalanie Praca Zima/Lato ZIMA LATO Temp. zadana CWU Konfiguracja Praca z termostatem Sygnał akustyczny Sygnał klawiatury Serwis Ustaw kod serwisowy Praca ręczna Ustaw kod pracy ręcznej Język Wersja BRAK BRAK KOMUNIKACJI KOMUNIKACJI MODUŁEM ZZ MODUŁEM USZKODZONY USZKODZONY CZUJNIK!!!!!! CZUJNIK NIEPOWODZENIE NIEPOWODZENIE ROZPALANIA ROZPALANIA Brak komunikacji z modułem wykonawczym, należy sprawdzić połączenie. Uszkodzony czujnik temperatury kominka. Jeżeli czujnik jest niesprawny należy go wymienić na nowy typu T2001. Niepowodzenie rozpalania jest sygnalizowane jeżeli nie rozpaliło się w czasie 1 godziny. 17
18 2.13 Praca ręczna Praca ręczna umożliwia ręczne załączenie pomp, zaworu, wentylatora i przepustnicy (jeżeli są obsługiwane) oraz sprawdzenie poprawności ich podłączenia i działania. Żeby wejść w tryb pracy ręcznej trzeba ustawić przedstawiony poniżej kod: PRACA RĘCZNA USTAW KOD PRACY RĘCZNEJ 5511 Po ustawieniu właściwego kodu i naciśnięciu klawisza ekran pracy ręcznej. Wypełnione kółko oznacza załączenie obiegu. pojawia się PRACA RĘCZNA PRZEKAŹNIK 1 o PRZEKAŹNIK 2 o PRZEKAŹNIK 3 o BIWAL o WENTYLATOR 0% PRZEPUSTNICA 0% 18
19 Funkcje przekaźników 1 i 2 zależą od ustawienia parametru MENU Serwis Sposób sterowania przepustnica wentylator przepustnica+wen. Układ pompy/rozdziel rozdzielacz+pompa pompa C.O. + CWU Wybiegi posezonowe Czas do wyłączenia Okres przedmuchu Ustawienia przedmuch Czas przedmuchu Nawiew w przedmuchu Nawiew minimum Nawiew maksimum Adres w C14 Tryb pracy w C14 Podrzędny Master Układ pompy/rozdziel Pompy CO + CWU Rozdzielacz + pompa PRZEKAŹNIK 1 Pompa CO Pompa wspólna PRZEKAŹNIK 2 Pompa CWU Zawór CO/CWU Przekaźnik 3 załącza pompę wymiennika.! Uwaga! W regulatorze IGNIS ONE P nie występuje przekaźnik 3 i Wentylator. 19
20 Menu Podczas normalnej pracy regulatora na ekranie wyświetlana jest strona główna. Po naciśnięciu przycisku MENU użytkownik przechodzi do poszczególnych funkcji regulatora. Struktura menu jest przedstawiona na poniższym rysunku: Tryb pracy Stop Rozpalanie Praca Zima/Lato ZIMA LATO MENU IGNIS one Temp. zadana CWU Konfiguracja Praca z termostatem Sygnał akustyczny Sygnał klawiatury Serwis Ustaw kod serwisowy Praca ręczna Ustaw kod pracy ręcznej Język Wersja 20

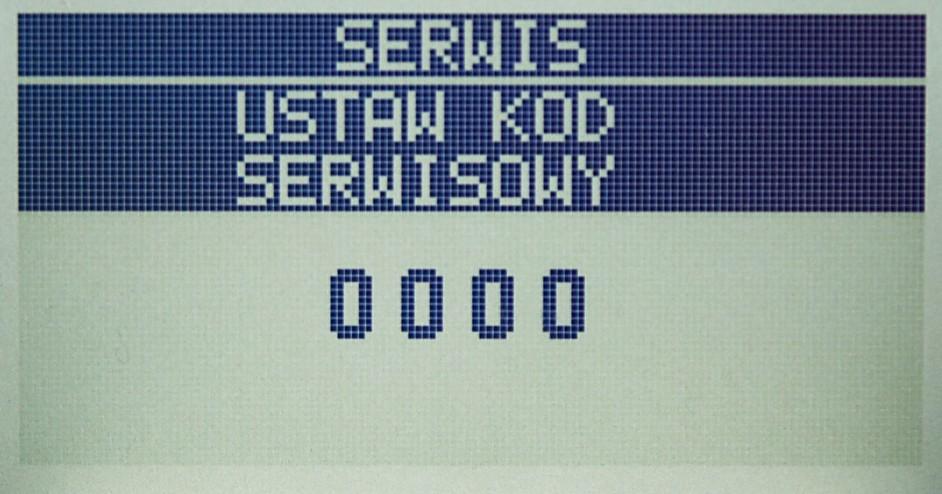

21 2.14 Serwis Po wejściu do podmenu serwis pojawia się ekran ustawiania kodu dostępu. Ustawienie kodu 0199 daje dostęp do następnych parametrów. Struktura menu serwis jest przedstawiona na rysunku. Sposób sterowania przepustnica wentylator przepustnica+wen. Układ pompy/rozdziel rozdzielacz+pompa pompa C.O. + CWU Wybiegi posezonowe Serwis Czas do wyłączenia Okres przedmuchu Ustawienia przedmuch Czas przedmuchu Nawiew w przedmuchu Nawiew minimum Nawiew maksimum Adres w C14 Tryb pracy w C14 Podrzędny Master 21
22 3 Montaż Prace przyłączeniowe i montaż powinny być wykonane wyłącznie przez osoby z odpowiednimi kwalifikacjami i uprawnieniami, zgodnie z obowiązującymi przepisami i normami. 3.1 Instrukcja montażu panelu Panel IGNIS ONE mocuje się do ściany za pomocą dwóch kołków rozporowych. Płytka montażowa jest dostarczana odłączona od panelu sterującego. Należy ją przykręcić do ściany za pomocą dołączonych kołków rozporowych. Następnie należy podłączyć przewody zasilający i komunikacyjny. Przewody przyłącza się wsuwając do odpowiednich otworów. Sposób odłączenia przewodów jest opisany dalej. Na koniec panel nakłada się na płytkę montażową aż zaskoczą 4 zatrzaski. W celu późniejszego zdemontowania panelu należy go mocno pociągnąć aż do zwolnienia wszystkich zatrzasków. 3.2 Podłączenie panelu z modułem Panel sterujący IGNIS ONE należy połączyć z modułem za pomocą przewodu 4 żyłowego tak jak na przedstawionych dalej schematach. Następujące zaciski trzeba połączyć ze sobą: A2-A, B2-B, G-G, U-U. Długość przewodu nie powinna przekraczać 30 m. Zalecany przekrój 0,14mm2 do 0,5mm2 3.3 Znaczenie kontrolek Moduł wykonawczy jest wyposażony w dwie kontrolki, znajdujące się pomiędzy złączami górnej listwy przyłączeniowej. Świeci ciągle stan normalny Czerwona Nie świeci brak komunikacji z panelem IGNIS ONE Zielona Świeci przepustnica otwarta i/lub wentylator pracuje Nie świeci przepustnica zamknięta i/lub wentylator wyłączony 3.4 Montaż czujników Regulator współpracuje z czujnikami typu T2001. Czujniki tego typu mogą mierzyć temperatury w zakresie C. Czujnik temperatury kominka należy umieścić w studzience pomiarowej znajdującej się w płaszczu wodnym kominka. Czujnik temperatury zasobnika CWU należy umieścić w studzience pomiarowej znajdującej się w płaszczu zasobnika CWU. 22
23 3.5 Przepustnica Regulator współpracuje z przepustnicą powietrza produkcji COMPIT. Należy ją przyłączyć do regulatora według przedstawionych dalej schematów, zwracając uwagę na kolory przewodów. Średnica kanału przepustnicy wynosi 125mm. 3.6 Schemat podłączenia regulatora IGNIS PW w układzie z pompą i rozdzielaczem A B G U US G E T1 G T2 G Z C A2 B2 G U biały brązowy zielony PP Opis kontrolek: Z świeci - praca normalna Z nie świeci brak komunikacji z panelem Z mruga awaria C świeci przepustnica otwarta i/lub wentylator pracuje C nie świeci przepustnica zamknięta i/lub wentylator nie pracuje Pk1 Zasobnik CWU T2001 Przepustnica powietrza Kominek T2001 Panel IGNIS ONE Pk2 T3 G T4 G moduł E IGNIS PW Pk3 Tr1 BIWAL PE Wentylator Pompa wymiennika CO N Rozdzielacz CO / CWU L N Sieć ~230V CWU Pompa wspólna 4A 250V 23
24 3.7 Schemat podłączenia regulatora IGNIS PW w układzie z pompami CO, CWU A B G U US G E T1 G T2 G Z C A2 B2 G U biały brązowy zielony PP Opis kontrolek: Z świeci - praca normalna Z nie świeci brak komunikacji z panelem Z mruga awaria C świeci przepustnica otwarta i/lub wentylator pracuje C nie świeci przepustnica zamknięta i/lub wentylator nie pracuje Pk1 Pk2 Zasobnik CWU T2001 Przepustnica powietrza Kominek T2001 Panel IGNIS ONE T3 G T4 G moduł E IGNIS PW Pk3 Tr1 BIWAL PE Wentylator Pompa wymiennika L N Sieć ~230V Pompa CWU Pompa CO 4A 250V 3.8 Opis wyprowadzeń modułu E IGNIS PW Zaciski 1,2 Zasilanie 3,4 Pk1 przekaźnik pompy CO, lub pompy wspólnej kominka 5, 6, 7 Pk2 przekaźnik pompy CWU, lub zaworu przełączającego 8,9 Pk3 przekaźnik pompy wymiennika 10,11 Tr1 Triak wentylatora 15,16 Złącza uziemiające 24
25 18,19 Pk4 przekaźnik dodatkowego kotła 3.9 Schemat podłączenia regulatora IGNIS P w układzie z pompą i rozdzielaczem A B G U Z C A2 B2 G U biały brązowy zielony PP Zasobnik CWU T2001 Przepustnica powietrza Kominek T2001 Panel IGNIS ONE moduł E IGNIS P Opis kontrolek: Z świeci - praca normalna Z nie świeci brak komunikacji z panelem Z mruga awaria C świeci przepustnica otwarta i/lub wentylator pracuje C nie świeci przepustnica zamknięta i/lub wentylator nie pracuje Pk2 BIWAL Rozdzielacz CO / CWU L N Sieć ~230V Pompa wspólna N CO CWU 4A 250V Pk1 25
26 3.10 Schemat podłączenia regulatora IGNIS P w układzie z pompami CO i CWU A B G U Z C A2 B2 G U biały brązowy zielony PP Zasobnik CWU T2001 Przepustnica powietrza Kominek T2001 Panel IGNIS ONE moduł E IGNIS P Opis kontrolek: Z świeci - praca normalna Z nie świeci brak komunikacji z panelem Z mruga awaria C świeci przepustnica otwarta i/lub wentylator pracuje C nie świeci przepustnica zamknięta i/lub wentylator nie pracuje Pk2 BIWAL L N Sieć ~230V Pompa CO Pompa CWU 4A 250V Pk Opis wyprowadzeń modułu E IGNIS P Zaciski 1,2 Zasilanie 3,4, 5 Pk1 przekaźnik pompy CWU, lub zaworu rozdzielającego CO/CWU 5, 6, 7 Pk2 przekaźnik pompy CO, lub pompy wspólnej kominka 9,1 Pk4 przekaźnik dodatkowego kotła 26
27 3.12 Opis złącza panelu IGNIS ONE Rysunek 1: Sposób podłączenia przewodów do panelu IGNIS ONE Oznaczenia zacisków: A1, B1 interfejs komunikacyjny C14 (tu przyłącza się NANO) A2, B2 interfejs do komunikacji z modułem IGNIS P lub IGNIS PW. U plus zasilania G minus zasilania Aby odłączyć przewód należy posłużyć się np.: długopisem. 1. Nacisnąć wgłębienie w złączu 2. Wysunąć przewód 27
28 4 Podłączenia termostatu NANO do regulatora IGNIS P Regulator IGNIS ONE współpracuje z termostatem pokojowym NANO ONE i NANO S. Termostat pokojowy NANO może być zasilany bezpośrednio z regulatora IGNIS ONE jak to jest przedstawione na poniższym rysunku. panel IGNIS ONE G U NANO ONE A1 B1 A2 B2 G U A B G U Z C A1 B1 moduł E IGNIS P Opis kontrolek: Z świeci - praca normalna Z nie świeci brak komunikacji z panelem Z mruga awaria C świeci przepustnica otwarta i/lub wentylator pracuje C nie świeci przepustnica zamknięta i/lub wentylator nie pracuje Pk2 4A 250V 28 Pk1 BIWAL
29 Do zasilania termostatu pokojowego NANO ONE można użyć zasilacza sieciowego 9V 150mA. Do zacisku U przyłącza się plus, a do zacisku G minus. panel IGNIS ONE A1 B1 G U NANO ONE A2 B2 G U A B G U Z C A1 B1 moduł E IGNIS P Zasilacz sieciowy =9V 150mA U+ G- Opis kontrolek: Z świeci - praca normalna Z nie świeci brak komunikacji z panelem Z mruga awaria C świeci przepustnica otwarta i/lub wentylator pracuje C nie świeci przepustnica zamknięta i/lub wentylator nie pracuje Pk2 4A 250V 4.1 Pk1 BIWAL Warunki środowiskowe Regulator został zaprojektowany do użytkowania w środowisku mieszkalnym, (2 stopień zanieczyszczenia wg PN-EN ). Temperatura otoczenia regulatora nie może przekraczać zakresu C. 4.2 Zabezpieczenia: Regulator posiada kilka funkcji zabezpieczaj,ących: Pompa CO zostaje załączona w celu ochłodzenia kominka jeśli zasobnik ciepłej wody nie jest podgrzewany i temperatura kominka jest wyższa o 10 C od temperatury zadanej CWU. Regulator na bieżąco kontroluje temperaturę kominka, w sytuacji jej przekroczenia przepustnica zostaje zamknięta i proces spalania zostaje spowolniony. Gdy temperatura kominka przekroczy temperaturę 85 C regulator załączy pompę CO i pompęc CWU w celu schłodzenia kominka. 29
30 5 Dane techniczne Zasilanie modułu wykonawczego: Zasilanie panelu sterującego: Maksymalna moc pobierana przez regulator: Temperatura otoczenia: Temperatura składowania: Wilgotność względna: Zakres pomiarowy: Rozdzielczość pomiaru temperatury: Dokładność pomiaru temperatury: Typ czujników: Zakres nastaw temperatury kominka: Zakres nastaw temperatury CWU: Obciążalność maksymalna wyjść: Przyłącza 230V Przyłącza niskonapięciowe Dopuszczalny przekrój przewodu do przyłączenia panelu sterującego: Wyświetlacz: Wymiary panelu sterującego: Wymiary modułu wykonawczego: Masa kompletu: Protokół komunikacji V/50Hz z modułu wykonawczego 4W C C 5 80% bez kondensacji C 1 C ±1 C T C C. 2(4) A (370W) Zaciski śrubowe 1x1,5mm2 Zaciski śrubowe 1x0,5mm2 0,14..0,5mm2 LCD Graficzny, podświetlany 121 x 100 x 22mm 142 x 116 x 65mm 0,8 kg C14
31 DEKLARACJA ZGODNOŚCI COMPIT Piotr Roszak ul. Wielkoborska Częstochowa Deklaruję, że produkt Regulator kominka typ: IGNIS ONE Stosowany zgodnie z przeznaczeniem i według instrukcji obsługi producenta, spełnia następujące wymagania: 1. Dyrektywy 2006/95/WE (LVD) Parlamentu Europejskiego i Rady z dnia 12 grudnia 2006 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia (Rozporządzenie Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego dokonujące transpozycji dyrektywy 2006/95/WE) 2. Dyrektywy 2004/108/WE (EMC) Parlamentu Europejskiego i Rady z dnia 15 grudnia 2004 r. w sprawie zbliżenia Państw Członkowskich odnoszącej się do kompatybilności elektromagnetycznej oraz uchylającej dyrektywę 89/336/EWG (Dz.Urz. UE L 390 z , s. 24) (Ustawa z dnia 13 kwietnia 2007 r. o kompatybilności elektromagnetycznej wdrażająca dyrektywę 2004/108/WE) Wykaz norm zharmonizowanych zastosowanych do wykazania zgodności z wymaganiami zasadniczymi wymienionych dyrektyw: PN-EN :2006, EN : A1: A11: A12: A2:2005, w połączeniu z PN-EN : A12: A13: A14:2006, EN : A11: A12: A13: A1: A14:2005 Oznaczenie roku, w którym naniesiono znak CE: 16 Częstochowa, Piotr Roszak, właściciel 31
32 32
33 Kod serwisowy:
