1 Instrukcja monta u i obs³ugi zmywarki do naczyñ ZWE-4657F ZWE-4657FX ZB-019IX ZBI-3646A ZBI-073IT ZB-3625HX

2 SPIS TREŒCI POLSKI DANE TECHNICZNE INSTALACJA I MONTA EKSPLOATACJA URZ DZENIA KILKA PRAKTYCZNYCH WSKAZÓWEK KONSERWACJA I CZYSZCZENIE URZ DZENIA ROZWI ZYWANIE PROBLEMÓW UWAGA EKOLOGICZNA

3 ZMYWARKA DO NACZYÑ DANE TECHNICZNE Cechy charakterystyczne ZWE-4657F ZWE-4657FX ZB-019IX Typ ZBI-073IT ZB-3625HX ZBI-3646A Wymiary gabarytowe [mm] wysokoœæ szerokoœæ g³êbokoœæ Pojemnoœæ znamionowa (iloœæ zestawów naczyñ) Liczba programów Klasa efektywnoœci energetycznej w skali od A (bardziej efektywna) do G (mniej efektywna) A A A A B A Zu ycie energii elektrycznej [kwh] podczas standardowego cyklu zmywania* przy nabraniu zimnej wody. 1,05 1,05 1,05 1,05 1,25 1,05 Klasa efektywnoœci zmywania w skali od A (bardziej efektywna) do G (mniej efektywna) A A A A A A Klasa efektywnoœci suszenia w skali od A (bardziej efektywna) do G (mniej efektywna) A A A A B A Zu ycie wody [l / cykl] podczas standardowego cyklu zmywania* Czas trwania standardowego cyklu zmywania* [min.] Szacowane roczne zu ycie energii elektrycznej [kwh] (220 standardowych cykli) Szacowane roczne zu ycie wody [l] (220 standardowych Poziom ha³asu [db(a) re 1 pw] Znamionowe napiêcie zasilania ~230V 50Hz Moc ca³kowita [W] Wymagany bezpiecznik [A] *) Standardowy cykl zmywania zgodnie z norm¹ EN

4 ZMYWARKA DO NACZYÑ INSTALACJA I MONTA 1 ROZPAKOWANIE ZMYWARKI ROZPAKOWANIE Nale y usun¹æ wewnêtrzn¹ ochronê czyli styropianowe kliny przytrzymuj¹ce kosze na naczynia w nieruchomej pozycji. WA NE Naklejka znamionowa znajduje siê na górnej krawêdzi wewnêtrznej strony drzwi zmywarki. Nie wolno jej usuwaæ, poniewa dostarcza ona dok³adnej informacji o modelu zmywarki, wymaganym zasilaniu oraz numerze seryjnym. UWAGA EKOLOGICZNA Materia³y, z których jest wykonane opakowanie nadaj¹ siê do wykorzystania jako surowce wtórne.

5 2 POD CZENIE DO INSTALACJI WODNO-KANALIZACYJNEJ W¹ ciœnieniowy s³u ¹cy pod³¹czeniu do instalacji wodnej znajduje siê z ty³u zmywarki: a Nale y pod³¹czyæ go do wlotu wody, dokrêciæ nakrêtkê i upewniæ siê, e jest on dobrze po³¹czony z urz¹dzeniem. a b Aby w¹ nie zosta³ przygnieciony lub nadmiernie napiêty musi przebiegaæ pomiêdzy œcian¹, a doln¹ przestrzeni¹ z ty³u zmywarki (b1). Koñcówka rury odp³ywowej do kanalizacji powinna znajdowaæ siê na wysokoœci pomiêdzy 25 a 100 cm od pod³ogi. Nale y upewniæ siê, e w¹ odp³ywowy nie jest zbyt napiêty, zagiêty lub przygnieciony. b1 Je eli zmywarka posiada wlot gor¹cej wody, nale y pod³¹czyæ w¹ do zaworu z gor¹c¹ wod¹. Wtym przypadku maksymalna temperatura wody nie powinna przekraczaæ 60 O C. Nale y pamiêtaæ, e ten rodzaj Ÿród³a wody mo e wp³ywaæ na zdolnoœci myj¹ce i susz¹ce urz¹dzenia. WA NE Bardzo wa ne jest, aby koñcówka wê a odp³ywowego zosta³a pod³¹czona do odp³ywu wody w sposób pewny, tak, eby siê nie roz³¹czy³a. Ciœnienie wody w sieci (minimum i maksimum) musi zawieraæ siê pomiêdzy 0,05 i 0,1 Megapaskali (MPa). b2 5

6 3 POD CZENIE DO INSTALACJI ELEKTRYCZNEJ Przed przy³¹czeniem zmywarki do sieci elektrycznej nale y zapoznaæ siê z tabliczk¹ znamionow¹ znajduj¹c¹ siê na górnym brzegu drzwi. Nale y sprawdziæ, czy napiêcie w gniazdku jest zgodne z napiêciem okreœlonym na tabliczce. Zmywarka musi byæ pod³¹czona do gniazda z uziemieniem. Instalacja elektryczna, wtyczka, gniazdko, bezpieczniki oraz wy³¹cznik i licznik musz¹ byæ dostosowane do maksymalnego napiêcia podanego na tabliczce znamionowej. W przypadku uszkodzenia przewodu zasilaj¹cego musi zostaæ on wymieniony wy³¹cznie przez przedstawiciela producenta, pracownika serwisu lub odpowiednio wykwalifikowan¹ osobê. Je eli urz¹dzenie jest montowane we wnêce i zintegrowane, wtyczka musi byæ dostêpna tak e po instalacji. WA NE Model Numer seryjny Tabliczka znamionowa znajduje siê na górnym brzegu drzwi, po wewnêtrznej stronie. Tabliczki nie wolno usuwaæ, poniewa znajduj¹ siê na niej wa ne informacje o modelu zmywarki, wymaganym zasilaniu, numerze seryjnym i gwarancji. 4 POZIOMOWANIE I USTAWIANIE ZWE-4657F, 4657FX POZIOMOWANIE Zmywarka musi stabilnie staæ na pod³o u, w dok³adnie pionowej pozycji. W przypadku nierównego pod³o a nale y j¹ odpowiednio wypoziomowaæ. W tym celu nale y u yæ poziomicy. USTAWIANIE Je eli urz¹dzenie ma byæ ustawione pod blatem kuchennym, jego pokrywê mo na zdj¹æ albo pozostawiæ na miejscu. Aby zdj¹æ pokrywê, nale y odczepiæ jej tyln¹ czêœæ. Zdj¹æ tyln¹ przeciwwagê i wyci¹gn¹æ warstwê izolacyjn¹, je eli zmywarka jest w ni¹ wyposa ona.

7 Nastêpnie wysun¹æ klocki podtrzymuj¹ce pokrywê, przesuwaj¹c je na zewn¹trz iwty³. Niektóre modele zintegrowane wyposa one s¹ w ciêgno pozwalaj¹ce ustawiæ z przodu wysokoœæ tylnych nó ek zmywarki. Przed wstawieniem zmywarki przysun¹æ j¹ do wnêki i podnieœæ tylne nó ki, przekrêcaj¹c je, tak aby pomiêdzy górnym brzegiem a blatem pozosta³ 3-milimetrowy przeœwit. Wsun¹æ zmywarkê do wnêki. Dopasowaæ blat tak, aby górna czêœæ zmywarki dotyka³a dolnej powierzchni blatu. Wstawianie zmywarki pomiêdzy szafki kuchenne Aby wstawiæ zmywarkê pomiêdzy szafki kuchenne z jednolitym coko³em: Odkrêciæ i zdj¹æ podstawê. Poluzowaæ i zdj¹æ wsporniki nó ek. Przykrêciæ regulowane nó ki do zmywarki. Za³o yæpodstawêiwrazie potrzeby wyregulowaæ wysokoœæ nó ek zmywarki dopasowuj¹c j¹ do wysokoœci coko³u. 7

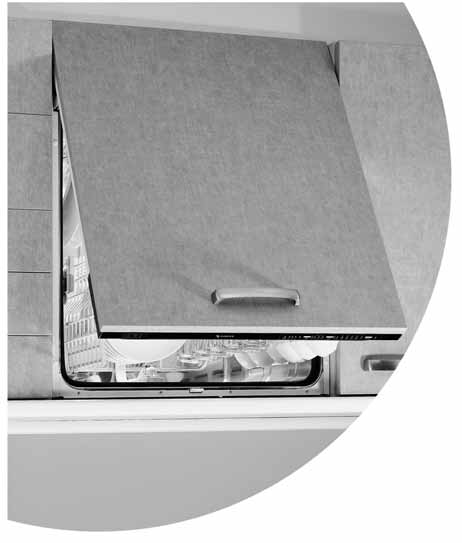

8 PANEL DRZWIOWY Aby zainstalowaæ na drzwiach zmywarki panel dekoracyjny zgodny z wystrojem kuchni, musi mieæ on powy ej 4 mm gruboœci. Zdj¹æ ramê otaczaj¹c¹ drzwi odkrêcaj¹c przytrzymuj¹ce j¹ œruby. Wyci¹æ panel o rozmiarach 596x586mm. Przymierzyæ panel do drzwi i je eli pasuje przytwierdziæ go do drzwi przykrêcaj¹c z powrotem ramê. W przypadku modeli wnêkowych wysokoœæ panelu drzwiowego mo na dostosowaæ do wysokoœci szafek kuchennych. Zdj¹æ ramê otaczaj¹c¹ drzwi odkrêcaj¹c przytrzymuj¹ce j¹ œruby. Zdj¹æ panel ozdobny z drzwi zmywarki. Dopasowaæ p³ytê u do³u drzwi zmywarki do wysokoœci szafek. Wstawiæ panel w ramê i doci¹æ j¹ odpowiednio do panelu. Przy³o yæ panel do drzwi, przytrzymaæ ramê i zaznaczyæ na drzwiach miejsce na nowe otwory. Wywierciæotworyo œrednicy 3,25 mm (nie nale y wierciæ zbyt g³êboko), po czym przykrêciæ ramê.

9 ZBI-073IT, 3646A BLAT KUCHENNY a Je eli blat kuchenny zrobiony jest z drewna, umieœciæ na zmywarce plastikow¹ os³onê zabezpieczaj¹c¹ go przed kondensacj¹ wilgoci, która mo e spowodowaæ jego uszkodzenie. b Aby zainstalowaæ model zmywarki pod zabudowê nale y: Zamontowaæ na zmywarce przednie wsporniki, które pos³u ¹ do przymocowania jej do szafki. a b POZIOMOWANIE NÓ EK c d e Aby zamontowaæ zmywarkê na tym samym poziomie co meble kuchenne posiadaj¹ce wspólny cokó³, nale y usun¹æ dolne akcesoria zmywarki. Przed umieszczeniem na swoim miejscu podwy szyæ zmywarkê do wysokoœci blatu kuchennego, poprzez obracanie tylnych nó ek, a pomiêdzy blatem a wierzchem urz¹dzenia zostan¹ tylko oko³o 3 mm wolnego miejsca. Nastêpnie ustawiæ ¹dan¹ wysokoœæ przednich nó ek. Niektóre modele zmywarek pod zabudowê zawieraj¹ ciêg³o s³u ¹ce do poziomowania tylnych nó ek od przodu urz¹dzenia. c d d e e 9

10 DRZWI f g h i j k l Do instrukcji monta u zmywarki do³¹czony jest szablon. Nale y umieœciæ go na p³ycie meblowej i zaznaczyæ pozycjê otworów. Wywierciæ otwory wiert³em o œrednicy 2,5 mm i przykrêciæ wsporniki (wygiêt¹ czêœci¹ ku do³owi) do p³yty. Podnieœæ p³ytê meblow¹ i wsun¹æ wsporniki w szczeliny w obudowie drzwi, nastêpnie poci¹gn¹æ p³ytê w dó³ i upewniæ siê, e jest dobrze przymocowana i wyrównana wzglêdem górnej czêœci drzwi. Powoli otworzyæ drzwi zmywarki, przytrzymuj¹c jednoczeœnie p³ytê na swoim miejscu. Nastêpnie przykrêciæ j¹ za pomoc¹ wkrêtów, upewniaj¹c siê, e jest dobrze dopasowana do drzwi. Je eli zawiasy w drzwiach nie trzymaj¹ wystarczaj¹co mocno nale y wyregulowaæ je przez wkrêcenie dwóch wkrêtów do³¹czonych do woreczka z wyposa eniem zmywarki. Umieœciæ zmywarkê na swoim miejscu, nastêpnie wyregulowaæ jej wysokoœæ wzglêdem blatu kuchennego, a dotknie spodu blatu. Przyci¹æ cokó³ do odpowiednich wymiarów, nastêpnie zamontowaæ na swoje miejsce. Je eli blat kuchenny zrobiony jest z drewna nale y przymocowaæ do niego zmywarkê. W przypadku blatu granitowego, zmywaka powinna zostaæ przymocowana do szafek z ni¹ s¹siaduj¹cych. f h WA NE Rekomendowana waga p³yty meblowej do zabudowy zmywarki wynosi: maksymalnie 6,50 kg a minimalnie 3 kg. i k WA NE Nale y zostawiæ przynajmniej 2 mm wolnego miejsca pomiêdzy zmywark¹ a szafkami, lub urz¹dzeniami z ni¹ s¹siaduj¹cymi. g j l

11 ZB-3625HX; ZB-019IX POZIOMOWANIE Zmywarka musi staæ na pod³odze pewnie, w ca³kowicie pionowej pozycji. Nale y j¹ wypoziomowaæ, aby skorygowaæ jak¹kolwiek mo liw¹ nierównoœæ pod³ogi. a Nale y do tego u yæ poziomicy. a b b Najpierw wypoziomowaæ urz¹dzenie od ty³u do przodu, póÿniej od lewej do prawej. Zmywarka stoi równo, kiedy pêcherzyk poziomicy znajduje siê w jej centralnym punkcie, bez wzglêdu na kierunek umieszczenia poziomicy. c d USTAWIANIE Je eli urz¹dzenie ma zostaæ ustawione pod blatem kuchennym, blat zmywarki mo na usun¹æ lub pozostawiæ na swoim miejscu. c W razie usuwania blatu nale y zdj¹æ równie przeciwwagê znajduj¹c¹ siê z ty³u d zmywarki, i w niektórych modelach rozwin¹æ materia³ izolacyjny. e f e Odczepiæ wierzchnie wsporniki poprzez odci¹gniêcie ich do ty³u. f Przed usytuowaniem zmywarki nale y ustawiæ j¹ niedaleko miejsca, gdzie ma zostaæ umieszczona i unieœæ poprzez podkrêcenie tylnych nó ek, a miêdzy wierzchem urz¹dzenia a spodem blatu kuchennego zostan¹ tylko 3 mm wolnego miejsca. g g Niektóre modele zmywarek pod zabudowê zawieraj¹ ciêg³o s³u ¹ce do poziomowania tylnych nó ek od przodu urz¹dzenia. g Nale y umieœciæ zmywarkê na miejscu i upewniæ siê, e wê e i przewód znajduj¹ siê w dolnej czêœci z ty³u urz¹dzenia. Regulowaæ wysokoœæ zmywarki, a jej wierzch bêdzie styka³ siê ze spodem blatu. 11

12 Ustawienie zmywarki w rzêdzie szafek kuchennych. Aby dopasowaæ zmywarkê do rzêdu szafek z ci¹g³ym coko³em nale y: a odkrêciæ i usun¹æ podstawê i wsporniki nó ek zmywarki, b wyj¹æ regulowane nó ki, a b c przykrêciæ nó ki do zmywarki, d zamontowaæ ponownie podstawê do szafek i w razie potrzeby wyregulowaæ wysokoœæ coko³u, tak aby zmywarka by³a dobrze dopasowana. c d

13 MONTA ZMYWAREK POD ZABUDOWÊ Aby zamontowaæ zmywarkê do zabudowy nale y: a Je eli blat kuchenny zrobiony jest z drewna, zabezpieczyæ go przed kondensacj¹ wilgoci, która mo e spowodowaæ jego uszkodzenie. Dokonuje siê tego przez umieszczenie pod nim plastikowej os³ony. b c d e f Umieœciæ na zmywarce przednie wsporniki, za pomoc¹ których zostanie ona zamontowana do szafek. Ustawiæ zmywarkê na miejsce i dostosowaæ wysokoœæ nó ek tak, jak to zosta³o przedstawione w rozdziale 4 USTAWIANIE. U ywaj¹c wsporników, w które zaopatrzona jest zmywarka, regulowaæ panel kontrolny, a znajdzie siê na tej samej wysokoœci co fronty szuflad szafek kuchennych. Umieœciæ szablon na p³ycie meblowej i zaznaczyæ pozycje otworów Wywierciæ otwory wiert³em o œrednicy 2,5 mm i przykrêciæ wsporniki (wygiêt¹ czêœci¹ ku górze) do p³yty. a c d b c e g Chwyciæ p³ytê meblow¹ i wsun¹æ wsporniki w szczeliny w drzwiach zmywarki. Potem poci¹gn¹æ p³ytê meblow¹ do góry, a dotknie panelu steruj¹cego i upewniæ siê, e wsporniki s¹ dobrze osadzone w szczelinach drzwi. f g g h WA NE Rekomendowana waga p³yty meblowej do zabudowy zmywarki wynosi: maksymalnie 6,5 kg a minimalnie 3kg. 13

14 h i Powoli otworzyæ drzwi zmywarki, przytrzymuj¹c jednoczeœnie p³ytê na swoim miejscu. Nastêpnie przykrêciæ j¹ za pomoc¹ wkrêtów, upewniaj¹c siê, e jest prawid³owo dopasowana do drzwi. Je eli zawiasy w drzwiach nie trzymaj¹ wystarczaj¹co mocno nale y wyregulowaæ je przez wkrêcenie dwóch wkrêtów do³¹czonych do woreczka z wyposa eniem zmywarki. i j j k Zamontowaæ podstawê szafki wczeœniej przycinaj¹c j¹ do wymaganej wysokoœci. Je eli blat kuchenny zrobiony jest z drewna nale y przykrêciæ do niego zmywarkê. W przypadku blatu granitowego, zmywarka powinna zostaæ przykrêcona do bocznych szafek. k WA NE W razie monta u zmywarki w kuchni nale y zostawiæ przynajmniej 2 mm wolnego miejsca pomiêdzy zmywark¹ a szafkami, lub innymi urz¹dzeniami z ni¹ s¹siaduj¹cymi.

15 5 CZYSZCZENIE PRZED PIERWSZYM U YCIEM ZWE-4657F, 4657FX; ZB-019IX Po prawid³owym zainstalowaniu zmywarki nale y najpierw uruchomiæ program mycia wstêpnego. Nacisn¹æ i przytrzymaæ przez dwie sekundy w³¹cznik On/Off, A s³ychaæ bêdzie sygna³ potwierdzaj¹cy. Wybraæ program 1 (mycie wstêpne) nie wk³adaj¹c do zmywarki adnych naczyñ ani œrodka czyszcz¹cego. Nacisn¹æ i przytrzymaæ przycisk Start, a s³ychaæ bêdzie sygna³ potwierdzaj¹cy. Ma to s³u yæ sprawdzeniu instalacji, z³¹czy i odp³ywu wody, jak równie dok³adnemu umyciu wnêtrza zmywarki przed pierwszym myciem naczyñ. MODEL Z EKRANEM ZBI-073IT, 3646A Po poprawnej instalacji, przy pierwszym u yciu zmywarki nale y ustawiæ j¹ na program mycia wstêpnego: a Nale y otworzyæ drzwi zmywarki. b Wcisn¹æ w³¹cznik zasilania c Wybraæ program nr 1 (mycie wstêpne), bez naczyñ i detergentu. a b d Nastêpnie zamkn¹æ drzwi. Zmywarka w³¹czy siê automatycznie. Ma to na celu sprawdzenie instalacji, wszystkich po³¹czeñ oraz odp³ywu rury kanalizacyjnej, jak i dok³adne umycie wnêtrza zmywarki przed uruchomieniem programu myj¹cego. c d 15

16 ZB-3625HX Po poprawnej instalacji, przy pierwszym u yciu zmywarki nale y ustawiæ j¹ na program mycia wstêpnego: a wybraæ program nr 1 (mycie wstêpne), bez naczyñ i detergentu. 5 4 b nacisn¹æ w³¹cznik zasilania a b Ma to na celu sprawdzenie wszystkich po³¹czeñ oraz odp³ywu rury kanalizacyjnej, jak i dok³adne umycie wnêtrza zmywarki przed uruchomieniem programu myj¹cego. W³¹cznik zasilania Pokrêt³o programatora

17 ZMYWARKA DO NACZYÑ EKSPLOATACJA URZ DZENIA WSKAZÓWKI PRAKTYCZNE 1 TWARDOŒÆ WODY, SÓL, NAB YSZCZACZ I ŒRODEK CZYSZCZ CY Dostosowanie do poziomu twardoœci wody. Woda zawiera kamieñ. Im wiêcej kamienia, tym twardsza woda. Aby zapobiec gromadzeniu siê kamienia, który jest szkodliwy dla zmywarki, urz¹dzenie wyposa one jest w odwapniacz redukuj¹cy poziom kamienia, dziêki czemu woda do mycia jest idealnie czysta. Aby odwapniacz móg³ prawid³owo funkcjonowaæ, potrzebna jest sól. Przed rozpoczêciem korzystania ze zmywarki nale y dowiedzieæ siê, jaki jest poziom twardoœci wody w miejscu instalacji urz¹dzenia. Mo na to sprawdziæ: Kieruj¹c zapytanie do firmy zajmuj¹c¹ siê dostaw¹ wody; Korzystaj¹c z paska Aquadur do³¹czonego do akcesoriów i postêpuj¹c zgodnie z poni sz¹ instrukcj¹. Aby dowiedzieæ siê, jaki jest poziom twardoœci wody: W³o yæ pasek na jedn¹ sekundê do szklanki z wod¹ i wyj¹æ go. Potrz¹sn¹æ nim i odczekaæ minutê. Pasek poka e poziom twardoœci wody. Sprawdziæ wynik testu porównuj¹c wygl¹d paska z opisem w poni szej tabeli. Zmywarka najprawdopodobniej wymagaæ bêdzie regulacji. Poziom twardoœci (HF) Poziom twardoœci (DH) Wynik testu Zielony 1 czerwony pasek 2 czerwone paski 3 czerwone paski 4 czerwone paski Ustawienie Rêczne Sól niepotrzebna Pozycja 1 Pozycja 2 Pozycja 3 Pozycja 4 regulatora Elektroniczne Twardoœæ Miêkka Standardowa Œredniotwarda Twarda Bardzo twarda HF: Twardoœæ wody (system francuski) DH: Twardoœæ wody (system niemiecki). Je eli sól w ogóle nie jest wymagana, mo na przejœæ bezpoœrednio do sekcji "nab³yszczacz". 17

18 Regulacja poziomu soli W zale noœci od modelu, zmywarki wyposa one s¹ w rêczne lub elektroniczne regulatory poziomu soli. To proste ustawienie jest bardzo istotne dla prawid³owego funkcjonowania zmywarki. Nie nale y go lekcewa yæ. REGULACJA RÊCZNA Je eli model regulatora znajduj¹cy siê po prawej stronie wnêtrza zmywarki jest taki sam, jak któryœ z pokazanych na zdjêciach (Mod. A B) nale y ustawiæ go na numer odpowiadaj¹cy stopniowi twardoœci wody w rejonie zamieszkania (patrz tabelka). Aby ustawiæ go w odpowiedniej pozycji nale y u yæ monety (Mod. A) lub œrubokrêtu (Mod. B). REGULATOR Model A REGULATOR Model B Chc¹c stosowaæ wielofunkcyjne tabletki do zmywarek (3 w 1 lub 4 w 1 zawieraj¹ce œrodek zmiêkczaj¹cy wodê) nale y ustawiæ regulator na odpowiedni¹ cyfrê odpowiadaj¹c¹ wynikowi testu przeprowadzonego na wodzie z dodatkiem stosowanej tabletki. Powracaj¹c do stosowania tradycyjnych œrodków czyszcz¹cych, ponownie ustawiæ regulator na cyfrê odpowiadaj¹c¹ wynikowi testu. REGULACJA ELEKTRONICZNA Je eli zmywarka posiada tarczê regulatora soli na wewnêtrznej, prawej œciance komory, tak¹ jak pokazano na zdjêciu (Mod. C), oznacza to, e jest ona wyposa ona w elektroniczny regulator i poziom soli ustawia siê za pomoc¹ panelu steruj¹cego. Przycisn¹æ i przytrzymaæ przez trzy sekundy przycisk Krótkie mycie. Na wyœwietlaczu pojawi siê litera L z cyfr¹ (L2 ustawienie fabryczne). Ponownie nacisn¹æ przycisk Krótkie mycie,aby wybraæ ¹dan¹ pozycjê regulatora soli. Nacisn¹æ przycisk Start, aby potwierdziæ swój wybór. REGULATOR Model C Pamiêtaj! Regulator soli nale y ustawiæ zgodnie z wynikami testu twardoœci wody. Patrz tabela na poprzedniej stronie.

19 Gdzie wsypywaæ sól Zbiornik na sól mieœci siê w dnie komory zmywarki. Przy pierwszym nape³nianiu pojemnika na sól nale y: a b c d Wsypaæ sól do pojemnika, nie wype³niaj¹c go do koñca. Uzupe³niæ wod¹.. Wymieszaæ sk³adniki przy u yciu ³y ki. Po czym zamkn¹æ szczelnie pojemnik i wytrzeæ ewentualne resztki soli z dna zmywarki. Je eli zbiornik na sól wymaga uzupe³nienia, nale y to zrobiæ przed myciem, a nie po jego zakoñczeniu. ZBIORNIK NA SÓL Kiedy uzupe³niaæ sól Je eli poziom soli jest zbyt niski i nale y go uzupe³niæ, w³¹czy siê odpowiednia kontrolka. KONTROLKA EKRAN LAMPKA KONTROLNA LAMPKA KONTROLNA Uwaga: Je eli zmywarka nie posiada wyœwietlacza ani kontrolki sygnalizacyjnej, nale y regularnie uzupe³niaæ sól (mniej wiêcej co 20 cykli w przypadku œrednio twardej wody). WA NE Nie nale y stosowaæ soli, je eli zmywarka jej nie potrzebuje. W takim przypadku kontrolka bêdzie siê zapalaæ przy ka dym u yciu zmywarki. 19

20 Nab³yszczacz wspomaga proces suszenia i zapobiega utrzymywaniu siê kropli wody na naczyniach i sztuæcach po umyciu. Zbiornik na p³yn nab³yszczaj¹cy znajduje siê wewn¹trz drzwi, obok zbiornika na detergent. Wyposa ony jest w 4- pozycyjny dozownik, którym mo na regulowaæ dozowanie p³ynu w zale noœci od jakoœci wody (fabrycznie dozownik ustawiony jest w pozycji 2). Je eli na naczyniach pojawiaj¹ siê œlady kropli wody, nale y zwiêkszyæ dozowanie p³ynu. Je eli naczynia pokryte s¹ bia³ymi lub klej¹cymi smugami, obni yæ dozowanie. Po ustawieniu dozownika nape³niæ zbiornik do maksimum, ale nie przepe³niaæ go. Je eli p³yn siê wyleje wytrzeæ go œciereczk¹. ZBIORNIK NA P YN NAB YSZCZAJ CY DOZOWNIK WA NE Wiêksza dawka p³ynu nab³yszczaj¹cego niekoniecznie musi przynieœæ lepszy efekt. Zbyt du a iloœæ p³ynu mo e wrêcz spowodowaæ pojawienie siê œladów i smug. Kiedy uzupe³niaæ p³yn nab³yszczaj¹cy Zmywarka sama informuje o koniecznoœci uzupe³nienia p³ynu nab³yszczaj¹cego. W zale noœci od modelu zmywarki informacja mo e byæ przekazywana na trzy sposoby: przez przezroczysty wziernik, zapalenie kontrolki lub komunikat na ekranie. W zale noœci od modelu zmywarki komunikat o koniecznoœci uzupe³nienia p³ynu nab³yszczaj¹cego przekazywany jest za pomoc¹: PUSTY PE NY Wziernika w drzwiach obok zakrêtki zbiornika na p³yn. Je eli kolor wziernika jest jasny, nale y uzupe³niæ p³yn. Je eli kolor jest ciemny, nie ma potrzeby uzupe³niania p³ynu. Kontrolki w modelach z wyœwietlaczem. Symbolu w modelach z ekranem. WZIERNIK KONTROLKA EKRAN LAMPKA KONTROLNA LAMPKA KONTROLNA

21 Detergent Œrodek czyszcz¹cy umieszcza siê w zbiorniku po wewnêtrznej stronie drzwi, obok zbiornika na p³yn nab³yszczaj¹cy. Wsypaæ œrodek czyszcz¹cy i zamkn¹æ klapkê zbiornika. W niektórych programach do zbiornika nale y wsypaæ tylko czêœæ dawki œrodka czyszcz¹cego. Œrodek czyszcz¹cy mo e byæ w formie tabletki, proszku lub p³ynu. Wymagan¹ dawkê œrodka czyszcz¹cego mo na sprawdziæ w tabeli z opisem programów. ZBIORNIK NA ŒRODEK CZYSZCZ CY U ywaj¹c œrodka czyszcz¹cego w tabletkach zamiast tradycyjnych œrodków (soli w granulkach, œrodka w proszku i p³ynu nab³yszczaj¹cego) mo na zaobserwowaæ spadek wydajnoœci w przypadku programów krótkich i/lub wykorzystuj¹cych ni sze temperatury. Je eli pojawi¹ siê problemy ze zmywark¹, np. bia³y osad na zbiorniku lub naczyniach, kamieñ lub nieprawid³owe suszenie, nale y wówczas wróciæ do stosowania tradycyjnych œrodków. Nale y pamiêtaæ, e powracaj¹c do stosowania œrodków tradycyjnych zmywarka musi wykonaæ kilka cykli mycia zanim zacznie ponownie prawid³owo funkcjonowaæ, a osad mo e siê pojawiaæ na zbiorniku i naczyniach jeszcze przez jakiœ czas. W przypadku tabletek wielofunkcyjnych, przed u yciem nale y uwa nie zapoznaæ siê z instrukcjami i zaleceniami na ich opakowaniu. W razie w¹tpliwoœci nale y zwróciæ siê do producenta œrodka czyszcz¹cego. Producent zmywarki nie przyjmuje reklamacji bezpoœrednio zwi¹zanych z u ywaniem tego typu produktów. 21

22 2 ZASTAWA I NACZYNIA. RODZAJE I U O ENIE Rodzaje naczyñ Nie wszystkie naczynia mo na myæ w zmywarce. W zmywarce nie nale y myæ przedmiotów z drewna lub gliny, ani z plastiku nieodpornego na wysokie temperatury. Sztuæce ze stali nierdzewnej doskonale nadaj¹ siê do mycia w zmywarce, ale w przypadku sztuæców ze srebra nale y uwa aæ, aby siê ze sob¹ nie styka³y, poniewa w przeciwnym razie mog¹ siê na nich pojawiæ plamy. Przedmioty aluminiowe mog¹ z czasem zmatowieæ. Wzory na ozdobnej porcelanie mog¹ siê zetrzeæ, je eli nie jest ona wysokiej jakoœci. Nale y sprawdziæ u producenta porcelany, czy jego produkty nadaj¹ siê do mycia w zmywarce. Mycie szklanek i kieliszków jest mo liwe jedynie wtedy, gdy nadaj¹ siê one do mycia zmywarce. Nale y zawsze sprawdzaæ, czy wybrane naczynia s¹ przystosowane do mycia w zmywarce. U³o enie naczyñ w zmywarce Aby uzyskaæ doskona³y efekt mycia, wa ne jest prawid³owe u³o enie naczyñ w koszyku. Dolny koszyk przeznaczony jest na brudniejsze i bardziej odporne przedmioty: patelnie, naczynia aroodporne i talerze. Naczynia nale y u³o yæ w odpowiedniej odleg³oœci od siebie, aby strumieñ wody móg³ swobodnie przep³ywaæ pomiêdzy nimi. Garnki uk³adaæ do góry dnem. Je eli model zmywarki wyposa ony jest w rozk³adane uchwyty, mo ne je wykorzystaæ w pozycji pionowej do mycia talerzy lub w pozycji poziomej do mycia wiêkszych garnków lub patelni. SERWIS DLA 12 OSÓB U O ENIE TALERZY POZYCJA PIONOWA POZYCJA POZIOMA WA NE Miski uk³adaæ po lewej stronie, a talerze po prawej. Uk³adanie talerzy zaczynaæ od zewnêtrznego krañca koszyka do wewn¹trz. Talerze nie powinny siê ze sob¹ stykaæ.

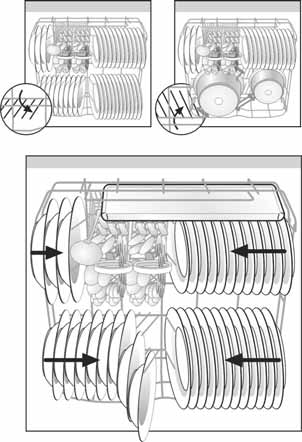

23 Za wyj¹tkiem no y, sztuæce nale y umieszczaæ uchwytami do do³u w koszyku na nie przeznaczonym. Delikatniejsze naczynia, takie jak fili anki, szklanki, porcelanê lub kryszta³y oraz mniejsze talerze nale y umieœciæ w górnym koszyku. Na d³u sze sztuæce przewidziano specjalne miejsce. Zmywarka jest tak e wyposa ona w wieszaki, które obrócone do pozycji poziomej przytrzymuj¹ kieliszki do wina. Wybieraj¹c program ekspresowy lub funkcjê Górnego za³adunku nale y umieœciæ naczynia wy³¹cznie w górnym koszyku. Wybieraj¹c funkcjê mycia Dolnego za³adunku nale y wype³niæ tylko dolny koszyk. SERWIS DLA 12 OSÓB SPECJALNE UCHWYTY MYCIE W GÓRNYM KOSZYKU WA NE Po nape³nieniu zmywarki nale y sprawdziæ, czy ramiona spryskuj¹ce mog¹ siê swobodnie obracaæ i czy sztuæce nie zablokuj¹ otwieraj¹cej siê klapki zbiornika na œrodek czyszcz¹cy. 23

24 Regulacja koszyków Usytuowanie koszyków mo na regulowaæ w zale noœci od mytych naczyñ. Górny koszyk mo na ustawiæ na dwóch ró nych wysokoœciach umo liwiaj¹cych mycie talerzy o ró nych wymiarach. Podczas gdy górny koszyk ustawiony na wy szym poziomie mieœci talerze o maksymalnej œrednicy do 19 cm, dolny koszyk mieœci talerze o maksymalnej œrednicy do 31 cm. Gdy natomiast górny koszyk jest ustawiony na ni szym poziomie, mieœci on talerze o maksymalnej œrednicy do 24 cm, a dolny koszyk mieœci talerze o maksymalnej œrednicy do 26 cm. Koszyk górny: Jego wysokoœæ mo na regulowaæ bez wyjmowania koszyka z prowadnic, nawet kiedy jest wype³niony naczyniami. Aby podnieœæ lub opuœciæ koszyk, wystarczy go poci¹gn¹æ w górê/dó³ trzymaj¹c za boczne uchwyty. Sprawdziæ, czy obydwa boki s¹ na tej samej wysokoœci. Je eli nie, nale y wypoziomowaæ koszyk. Koszyk górny: Zdj¹æ blokadê chroni¹c¹ koszyk przed wypadniêciem z prowadnic. Poci¹gn¹æ koszyk do siebie i wyj¹æ go. Umieœciæ koszyk na ¹danym poziomie. W³o yæ z powrotem blokadê, sprawdzaj¹c czy jest dobrze osadzona wzd³u prowadnicy; w chwili prawid³owego osadzenia s³ychaæ charakterystyczne klikniêcie.

25 3 WYBÓR PROGRAMU MYCIA ZWE-4657F, 4657FX Model z ekranem Ekran W³¹cznik On/Off Przycisk opóÿnienia czasowego Przycisk krótkiego mycia Pokrêt³o programatora Przycisk Start Przycisk opcji górnego dolnego za³adunku ZB-019IX Model zintegrowany Wyœwietlacz mycie suszenie koniec przycisk górny dolny za³adunek krótkie mycie ekspresowe 15 min. Kontrolki Przycisk krótkiego mycia Kontrolka zasilania W³¹cznik On/Off Kontrolki poziomu p³ynu nab³yszczaj¹cego soli Przycisk Pokrêt³o opóÿnienia programatora czasowego Przycisk mycia ekspresowego Przycisk startu/ zatrzymania Przycisk opcji górnego dolnego za³adunku 25

26 Aby wybraæ program mycia: Nacisn¹æ i przytrzymaæ przez dwie sekundy w³¹cznik On/Off (a s³ychaæ bêdzie sygna³ potwierdzaj¹cy). W zale noœci od modelu, na przednim panelu zmywarki w³¹czy siê kontrolka, wyœwietlacz lub ekran. Przy pomocy przycisku lub pokrêt³a, w zale noœci od modelu, wybraæ program mycia. Patrz tabela z programami na nastêpnej stronie. Modele zintegrowane: Pojawi siê symbol programu poprzedzony liter¹ P. Modele z wyœwietlaczem: Na wyœwietlaczu pojawi siê czas wybranego programu. Modele z ekranem: Pojawi siê nazwa programu i temperatura ( C), a nastêpnie czas trwania. Modele z du ym ekranem (maxi-screen): Pojawi siê symbol i czas trwania programu. MODEL Z EKRANEM MODEL Z WYŒWIETLACZEM MODEL Z DU YM EKRANEM (MAXI-SCREEN)

27 ZBI-073IT PROG W³¹cznik zasilania ZBI-3646A WskaŸnik poziomu soli WskaŸnik poziomu nab³yszczacza Lampki kontrolne górnego i dolnego za³adunku Przycisk górnego lub dolnego Przycisk za³adunku opóÿnienia startu Wyœwietlacz programów Przycisk programatora PROG STOP Przycisk opóÿnienia startu Lampki kontrolne opóÿnienia startu Lampki kontrolne programów Lampka kontrolna koñca pracy programu Aby wybraæ odpowiedni program mycia nale y: a Otworzyæ drzwi zmywarki. b Wcisn¹æ w³¹cznik zasilania. c d Wybraæ program u ywaj¹c przycisku programatora. PROG Wybór zostanie potwierdzony poprzez zapalenie siê lampki kontrolnej wybranego programu, lub (w zmywarkach z wyœwietlaczem) na wyœwietlaczu pojawi siê numer danego programu poprzedzony liter¹ "P". a c b d BEZ WYŒWIETLACZA d Z WYŒWIETLACZEM 27

28 , ZB-3625HX WskaŸniki poziomu soli i nab³yszczacza W³¹cznik zasilania Przyciski dodatkowych funkcji Pokrêt³o programatora Aby wybraæ program mycia nale y: a Obróciæ pokrêt³o programatora na wybrany numer programu mycia. - > b Nacisn¹æ w³¹cznik zasilania.? < a b Przyciski dodatkowych funkcji. Zmywarki s¹ wyposa one w przyciski dodatkowych funkcji, ró ne dla ró nych modeli, które s¹ naciskane dla niektórych programów. Liczba programów mycia zale y od modelu zmywarki. Bardzo wa ne jest, aby dobraæ odpowiedni program do stopnia zabrudzenia naczyñ, ich iloœci oraz rodzaju. TABELA PROGRAMÓW MYCIA - ZB-3625HX NUMER PROGRAMU PRZYCISKI DODATKOWYCH FUNKCJI NAZWA PROGRAMU TEMPERATURA O [C] RODZAJ NACZYÑ ILOŒÆ DETERGENTU [g] 1 - Mycie wstêpne Zimna Naczynia, które nie bêd¹ od razu myte (namaczanie) Bez detergentu 2 - Intensywny 65 Bardzo brudne naczynia i garnki * 4 e - Normalny Ekonomiczny Brudne naczynia Lekko brudne naczynia Szybki 55 *) Program 3 jest znormalizowany zgodnie z norm¹ EN Naczynia bardzo ma³o przybrudzone 25

29 TABELA PROGRAMÓW MYCIA - ZWE-4657F, 4657FX; ZB-019IX; ZBI-073IT; ZBI-3646A W zale noœci od modelu zmywarki dostêpne s¹ ró ne programy mycia: Nale y pamiêtaæ, aby dobieraæ program mycia odpowiednio do rodzaju i iloœci naczyñ oraz ich poziomu zabrudzenia. PROGRAM TEMPERA- TURA ( C) SYMBOLE RODZAJE NACZYÑ ILOŒÆ ŒRODKA CZYSZCZ CEGO (gr) 4) CA KOWITE ZU YCIE ENERGII I WODY KWh/litr 1) Mycie wstêpne P1 5) Zimna Naczynia, które nie bêd¹ myte od razu bez detergentu 0,007 KWh 3 litry Higienizer Skuteczniejsza eliminacja bakterii 1,5 KWh 14 litrów Intensywny P2 5) Bardzo zabrudzone naczynia i garnki 1,4 KWh 14 litrów Standardowy Brudne naczynia 1,4 KWh 14 litrów Automatyczny P3 5) Brudne naczynia 1,4 KWh 14 litrów Ekonomiczny 2) P4 5) Lekko zabrudzone naczynia 1,05 KWh 14 litrów Szybki P5 5) Bardzo lekko zabrudzone naczynia 0,79 KWh 12 litrów Ekspresowy 15 min. 3) P7 5) Bardzo lekko zabrudzone naczynia umieszczone w górnym koszyku 0,3 KWh 7 litrów Mieszany P6 5) Brudne delikatne naczynia 0,87 KWh 14 litrów Delikatny 3) Szk³o ozdobne 0,55 KWh 12 litrów 25 gr nieskoncentrowanego proszku czyszcz¹cego odpowiada pó³torej ³y ce sto³owej lub jednej tabletce. 1) Dane dla silnika 60W. 2) Program ekonomiczny, zgodny ze standardem EN-50242, trwa d³u ej ni inne programy. Jednak e zu ywa mniej energii ni pozosta³e programy i jest najbardziej przyjazny dla œrodowiska. 3) Do programów Ekspresowego i Delikatnego nale y u ywaæ œrodków czyszcz¹cych w proszku lub p³ynie, poniewa lepiej siê rozpuszczaj¹. 4) Stosuj¹c wielofunkcyjne œrodki czyszcz¹ce (tabletki 4w1i3w1) nale y braæ pod uwagê, i mog¹ one zmieniæ parametry zu ycia energii oraz czas trwania programu. 5) Symbole programów wyœwietlane na wyœwietlaczu zmywarki ZBI-073IT 29

30 4 WYBIERANIE DODATKOWYCH FUNKCJI Funkcje dodatkowe (modele: ZWE-4657F, 4657FX; ZB-019IX; ZBI-073IT; ZBI-3646A) nale y wybieraæ dopiero po wybraniu programu mycia. Je eli w trakcie wybierania funkcji zostanie zmieniony program mycia, wczeœniej ustawione funkcje zostan¹ anulowane. Funkcje dodatkowe pozwalaj¹ ustawiæ stopieñ zape³nienia zmywarki, czas pracy i zu ycie wody. Dostêpnoœæ funkcji dodatkowych zale y od modelu zmywarki: Przycisk: OpóŸnienie czasowe Nacisn¹æ ten przycisk, aby opóÿniæ rozpoczêcie programu mycia. Modele zintegrowane: rozpoczêcie programu mo na opóÿniæ o maksymalnie 9 godzin. Modele z pokrêt³em programatora: maksymalnie 19 godzin. Modele z ekranem: maksymalnie 24 godziny. Przycisk: Eco + Ta opcja pozwala obni yæ temperaturê mycia. Dziêki niej mo na zaoszczêdziæ wiêcej energii elektrycznej. Mo na z niej korzystaæ przy wszystkich programach oprócz mycia wstêpnego i intensywnego. Przycisk: Po³owa Za³adunku Polega na myciu naczyñ tylko w górnym koszu. Mo e byæ u ywana z wszystkimi programami. WA NE Je eli w trakcie wybierania funkcji dodatkowych zostanie zmieniony program, wczeœniej wybrane funkcje, które nie wspó³dzia³aj¹ z nowo wybranym programem zostan¹ anulowane. Przycisk: Skrócenie czasu Skraca czas mycia i suszenia. Z tej opcji mo na korzystaæ przy programach Intensywnym, Normalnym, Automatycznym i Ekonomicznym. Przycisk: Górny/dolny za³adunek U ywamy, gdy zmywarka wype³niona jest tylko w po³owie. Zalecamy wybór górnego kosza na delikatne naczynia, a dolnego na garnki, patelnie lub bardzo zabrudzone naczynia. Przycisk: Dodatkowe suszenie Poprawia wynik suszenia. Z opcji tej mo na korzystaæ przy wszystkich programach oprócz mycia wstêpnego i ekonomicznego. EKOLOGICZNE MYCIE 4w1: Z tej funkcji dodatkowej nale y korzystaæ u ywaj¹c wielofunkcyjnych œrodków czyszcz¹cych (4 w 1, 3 w 1 itd.). Modele z pokrêt³em programatora: Ustawiæ pokrêt³o na ikonie i pozostawiæ na co najmniej 2 sekundy, a s³ychaæ bêdzie potwierdzaj¹cy sygna³ dÿwiêkowy i w³¹czy lub wy³¹czy siê odpowiednia kontrolka. Modele z ekranem: Nacisn¹æ równoczeœnie i przytrzymaæ przez co najmniej 2 sekundy przyciski opóÿnienia czasowego i koszyka górnego/dolnego, do czasu, a s³ychaæ bêdzie potwierdzaj¹cy sygna³ dÿwiêkowy i w³¹czy lub wy³¹czy siê odpowiednia kontrolka. Przycisk: Ekspres (tylko górny kosz) Do super szybkiego mycia lekko zabrudzonych naczyñ w górnym koszyku. Je eli model wyposa ony jest w czujnik Eco, mo na zaoszczêdziæ 25% wody przy programach Normalnym i Intensywnym. Czujnik bada stopieñ zabrudzenia wody po myciu wstêpnym i je eli jest ona wystarczaj¹co czysta, wykorzystuje j¹ ponownie podczas mycia zasadniczego.

31 5 URUCHAMIANIE 6 ETAPY ZMYWARKI ZWE-4657F, 4657FX; ZB-019IX Po wybraniu programu mycia i funkcji dodatkowych: Nacisn¹æ przycisk start ZB-3625HX ZBI-073IT, 3646A Je eli program i funkcje dodatkowe zosta³y wybrane nale y zamkn¹æ drzwi zmywarki, a w³¹czy siê ona automatycznie. Aby podczas pracy zmywarki dodaæ naczynie lub zmieniæ program nale y:. Zmywarka rozpocznie wówczas pracê. Po wybraniu programu mycia i funkcji dodatkowych nacisn¹æ przycisk zasilania. PROGRAMU MYCIA 1. Otworzyæ drzwi zmywarki. 2. Umieœciæ naczynie w zmywarce i / lub zmieniæ program mycia. 3. Zamkn¹æ drzwi zmywarki. Je eli zmiana wp³ywa na d³ugoœæ trwania programu lub zawiera opcjê opóÿnienia czasu, aby dokonaæ jakichkolwiek zmian nale y wcisn¹æ w³¹cznik zasilania. ZWE-4657F, 4657FX; ZB-019IX; ZBI-073IT, 3646A; ZB-3625HX W miarê realizacji programu mycia jego kolejne etapy sygnalizowane bêd¹ przez zmywarkê. Modele bez wyœwietlacza: W³¹cza siê kontrolka start/stop. Modele z wyœwietlaczem: W³¹cza siê kontrolka start/stop, a na wyœwietlaczu pojawia siê czas pozosta³y do zakoñczenia programu. Modele zintegrowane: W³¹czenie siê odpowiedniej kontrolki informuje o uruchomieniu kolejnego etapu mycia. Modele z ekranem: Na ekranie pojawia siê czas pozosta³y do zakoñczenia programu. Je eli zmywarka ju pracuje, a u ytkownik chce: W³o yæ jeszcze jedno naczynie. 1. Ostro nie otworzyæ drzwi zmywarki. 2. W³o yæ naczynie. 3. Zamkn¹æ drzwi zmywarki. BEZ WYŒWIETLACZA ZINTEGROWANE WA NE Z WYŒWIETLACZEM Z EKRANEM Nie otwieraæ bez potrzeby zmywarki w trakcie programu mycia. Mo e to spowodowaæ zak³ócenie w Ze wzglêdów bezpieczeñstwa jego realizacji. zmywarka wznowi dalsz¹ realizacjê programu dopiero po chwili. 31

32 ZB-3625HX Aby podczas pracy zmywarki dodaæ naczynie lub zmieniæ program nale y: Nacisn¹æ przycisk zasilania Umieœciæ naczynie wzmywarcei/lub zmieniæ program mycia. Nacisn¹æ przycisk zasilania WA NE Nie nale y otwieraæ drzwi zmywarki podczas mycia, poniewa mo e to zak³óciæ pracê programu. 7 ZAKOÑCZENIE PROGRAMU ZWE-4657F, 4657FX; ZB-019IX Kiedy zmywarka zakoñczy program mycia pojawi siê 3-sekundowy ci¹g³y sygna³ dÿwiêkowy i/lub zapali siê kontrolka END (STOP). ZBI-073IT, 3646A Koniec pracy programu jest sygnalizowany przez zapalenie siê lampki kontrolnej oraz trzysekundowy, ci¹g³y dÿwiêk. 00 MODELE Z WYŒWIETLACZEM 8 PRZERWA W ZASILANIU W przypadku zaniku zasilania zmywarka zacznie pracê od miejsca, w którym nast¹pi³a przerwa, kiedy zasilanie pojawi siê ponownie.

33 9 PODSTAWOWE WSKAZÓWKI Istnieje kilka zaleceñ, o których zawsze warto pamiêtaæ korzystaj¹c ze zmywarki. Dziêki nim urz¹dzenie bêdzie funkcjonowaæ d³u ej i wydajniej. a b c d Wype³nianie zmywarki: Nale y maksymalnie wykorzystywaæ pojemnoœæ zmywarki, to pomo e zredukowaæ poziom zu ycia wody i elektrycznoœci, przyczyni siê do cichszego dzia³ania urz¹dzenia oraz bêdzie bardziej oszczêdne. Poprawne ustawianie naczyñ w zmywarce: Aby mycie by³o jak najwy szej jakoœci, ramiona spryskuj¹ce powinny obracaæ siê swobodnie. Podobnie naczynia nale y u³o yæ tak, aby strumieñ wody móg³ dosiêgn¹æ i umyæ ka de z nich. Wybór programów: Do ka dego mycia nale y dobieraæ odpowiedni program oraz funkcje dodatkowe. Czyszczenie: Filtry i ramiona spryskuj¹ce powinny byæ czyszczone co trzy miesi¹ce, nale y te sprawdzaæ, czy s¹ poprawnie za³o one. 33

34 ZMYWARKA DO NACZYÑ 1 KONSERWACJA I CZYSZCZENIE URZ DZENIA Aby wyd³u yæ ywotnoœæ zmywarki, nale y j¹ regularnie czyœciæ. Co trzy miesi¹ce nale y wykonaæ nastêpuj¹ce czynnoœci: Wyczyœciæ filtr. Wyczyœciæ ramiona spryskuj¹ce. Wyczyœciæ wnêtrze zmywarki. Wyczyœciæ zmywarkê z zewn¹trz. Dziêki temu zmywarka bêdzie d³u ej s³u yæ. WA NE CZYSZCZENIE FILTRA Wyje d aj¹c na d³u ej lepiej pozostawiæ drzwi zmywarki otwarte, aby umo liwiæ swobodn¹ cyrkulacjê powietrza wewn¹trz urz¹dzenia. Filtr sk³ada siê z dwóch lub trzech czêœci (w zale noœci od modelu urz¹dzenia): filtra wewnêtrznego, filtra zewnêtrznego i obudowy. Filtr umieszczony jest w dnie zmywarki pod dolnym koszykiem. Wyj¹æ dolny koszyk i wyci¹gn¹æ filtr przekrêcaj¹c w lewo i ci¹gn¹c w górê. Zdj¹æ filtr zewnêtrzny. Zdj¹æ obudowê (nie we wszystkich modelach). Nale y uwa aæ, aby w³o yæ filtry z powrotem w prawid³owy sposób. Sprawdziæ, czy obudowa filtra jest na swoim miejscu. W³o yæ filtr zewnêtrzny. Nastêpnie wsun¹æ filtr wewnêtrzny i przekrêciæ w prawdo momentu poczucia silnego oporu.

35 2 CZYSZCZENIE RAMION SPRYSKUJ CYCH Trzecie ramiê spryskuj¹ce (w zale noœci od modelu), ramiê górne i dolne nale y czyœciæ co trzy miesi¹ce. Zdejmowanie ramion spryskuj¹cych do czyszczenia: Aby zdj¹æ trzecie ramiê spryskuj¹ce, nale y docisn¹æ je w górê i nastêpnie odkrêciæ. Górne ramiê jest przytwierdzone do górnego koszyka. Aby je zdj¹æ, nale y je ca³kowicie odkrêciæ. Aby zdj¹æ dolne ramiê, najpierw przekrêciæ ni sz¹ œrubê w lewo w celu poluzowania, a nastêpnie poci¹gn¹æ ramiê w górê. Wyp³ukaæ ramiona spryskuj¹ce pod bie ¹c¹ wod¹ i wyczyœciæ delikatn¹ g¹bk¹. Otwory wylotowe nale y utrzymywaæ w czystoœci. Wszystkie zatkane otwory nale y udro niæ. Nastêpnie za³o yæ z powrotem ramiona spryskuj¹ce w zmywarce. WA NE Przed przyst¹pieniem do czyszczenia lub konserwacji od³¹czyæ zmywarkê od sieci. 3 CZYSZCZENIE WNÊTRZA ZMYWARKI Wnêtrze zmywarki nale y czyœciæ co trzy miesi¹ce. W tym celu nale y u yæ specjalnego œrodka przeznaczonego do czyszczenia zmywarek (stosowaæ zgodnie z instrukcj¹ producenta). 4 CZYSZCZENIE ZMYWARKI Z ZEWN TRZ ZWE-4657F, 4657FX; ZB-019IX; ZB-3625HX Zewnêtrzn¹ powierzchniê zmywarki mo na czyœciæ przy u yciu œciereczki i wody z dodatkiem detergentu. Nie stosowaæ adnych tr¹cych œrodków lub materia³ów. Wytrzeæ do sucha œciereczk¹. WA NE Ze wzglêdów bezpieczeñstwa w trakcie czyszczenia zmywarka nie powinna pracowaæ. 35

36 ZBI-073IT, 3646A; ZB-3625HX Do czyszczenia zewnêtrznej powierzchni zmywarki u yæ szmatki i wody z myd³em. Nie u ywaæ œrodków r¹cych, ani takich, które mog¹ zarysowaæ powierzchniê. Wytrzeæ szmatk¹. WA NE Ze wzglêdów bezpieczeñstwa nale y upewniæ siê, e urz¹dzenie jest wy³¹czone podczas czyszczenia.

37 ZMYWARKA DO NACZYÑ ROZWI ZYWANIE PROBLEMÓW W przypadku pojawienia siê problemu w trakcie eksploatacji zmywarki wskazówki zamieszczone poni ej powinny umo liwiæ jego rozwi¹zanie. W przeciwnym razie prosimy o kontakt z SERWISEM i podanie jak najwiêcej informacji na temat napotkanego problemu. 1 PROBLEMY TECHNICZNE Kiedy zmywarka wykryje usterkê pojawi siê, w zale noœci od modelu, sygna³ akustyczny lub wizualny sygnalizuj¹cy dany b³¹d w dzia³aniu (nie dotyczy ZB-3625HX). Na górnej krawêdzi drzwi zmywarki zamieszczono tabelê pozwalaj¹c¹ zidentyfikowaæ ewentualny problem. Otwarte drzwi Brak dop³ywu wody Brak odp³ywu Przelanie Przegrzanie Brak grzania Czujnik temperatury Zbyt niskie ciœnienie wody B³¹d zraszania naprzemiennego Sterowanie Modele z wyœwietlaczem lub ekranem W tych modelach ostrze enie o problemie pojawia siê na wyœwietlaczu w postaci cyfry (od 0 do 9) poprzedzonej liter¹ F. Modele bez wyœwietlacza (nie dotyczy ZB-3625HX) W przypadku usterki zmywarka wyda szereg sygna³ów dÿwiêkowych. Sygna³y zamilkn¹ na kilka sekund po czym pojawi¹ siê ponownie. Rodzaj usterki mo na okreœliæ licz¹c sygna³y (1, Otwarte drzwi; 2 ; Woda nie dochodzi itd.). WYŒWIETLACZ EKRAN Aby zmywarka przesta³a wydawaæ sygna³y dÿwiêkowe, nacisn¹æ przycisk start. Aby us³yszeæ sygna³y ponownie, nacisn¹æ przycisk start. W zale noœci od rodzaju usterki mo na skontaktowaæ siê z serwisem i poinformowaæ o problemie. USTERKA Zamkn¹æ drzwi Brak dop³ywu wody Brak odp³ywu wody Przelanie Przegrzanie Brak grzania Nieznana temperatura Zbyt niskie ciœnienie Zraszanie naprzemienne Sterowanie MODEL Z WYŒWIE- TLACZEM MODEL BEZ WYŒWIE- TLACZA ILOŒÆ D WIÊKÓW Seriê sygna³ów dÿwiêkowych sygnalizuj¹c¹ usterkê mo na anulowaæ naciskaj¹c w³¹cznik On/Off. 37

38 Zmywarka siê nie w³¹cza Powód: - Nie ma pr¹du. - Zmywarka jest niepoprawnie pod³¹czona do sieci. - Przepali³y siê bezpieczniki. - Zmywarka nie jest pod³¹czona do sieci. - Przycisk zasilania nie jest wciœniêty (lampka kontrolna tego przycisku powinna byæ ca³y czas w³¹czona). - Drzwi zmywarki s¹ niedomkniête. - Nie naciœniêto przycisku START/PAUZA. Zmywarka jest w³¹czona, ale nie dop³ywa woda Powód: - Brak pod³¹czenia do instalacji wodnej. - Zawór doprowadzaj¹cy wodê jest zakrêcony. - Wlot wody lub filtr elektrozaworu jest zablokowany. Woda nie wyp³ywa i zostaje w zmywarce Powód: - W¹ odp³ywowy jest zablokowany lub Ÿle zamontowany. - W¹ odp³ywowy jest poskrêcany. - Filtry s¹ zablokowane. - Wybrany program mycia jeszcze siê nie skoñczy³. Lampka kontrolna wskaÿnika poziomu soli jest ca³y czas w³¹czona Powód: - Jest niski poziom soli. Nale y uzupe³niæ sól i zamieszaæ przy pomocy ³y ki. - Poziom twardoœci wody znajduje siê poni ej 7HD, co oznacza, e dodawanie soli nie jest potrzebne. W tym wypadku, lampka kontrolna bêdzie ca³y czas w³¹czona. Na dozowniku i na drzwiach pozostaj¹ œlady detergentu Powód: - Dozownik nie otwiera siê z powodu blokuj¹cego go naczynia. - Data wa noœci detergentu wygas³a, lub jest on nieodpowiedni. - Ramiona spryskuj¹ce ocieraj¹ siê o naczynia. - Otwory wylotowe ramion spryskuj¹cych s¹ zapchane. - W czasie uzupe³niania detergentu pojemnik na detergent by³ wilgotny. W zmywarce pojawi³a siê piana Powód: - Zamiast specjalnego detergentu do zmywarek, zosta³ u yty p³yn do rêcznego mycia naczyñ. Zmywarka zu ywa du o soli Powód: Pokrywka pojemnika soli nie jest poprawnie zamkniêta. Zosta³ ustawiony nieodpowiedni poziom poboru soli. Zmywarka wydaje dziwne dÿwiêki Powód: - Zmywarka jest Ÿle zainstalowana. - Ramiona spryskuj¹ce ocieraj¹ siê o naczynia.

39 2 PROBLEMY Z JAKOŒCI MYCIA Na naczyniach pozostaj¹ resztki brudu i jedzenia Powód: - Filtr jest brudny, zapchany lub za³o ony niew³aœciwie. - Otwory w ramionach spryskuj¹cych s¹ brudne lub ramiona zosta³y zablokowane przez naczynia. - U ywany detergent jest nieodpowiedni lub jest go za ma³o. - Naczynia zosta³y niew³aœciwie ustawione (nale y siê upewniæ czy siê nie stykaj¹). - W koszach znajduje siê za du o naczyñ. - Wybrano niew³aœciwy program. - W¹ odp³ywowy jest zatkany. - Resztki jedzenia na naczyniach by³y za stare i za suche. Naczynia po wyjêciu ze zmywarki maj¹ wapienne zacieki Powód - Niewystarczaj¹ca iloœæ detergentu lub nab³yszczacza. - Pokrywka pojemnika na sól nie zosta³a poprawnie zamkniêta. - W pojemniku na sól zabrak³o wody lub soli. - Poziom zmiêkczacza wody jest Ÿle dobrany do poziomu twardoœci wody. - Zosta³ u yty detergent nie zawieraj¹cy fosforanu. Zaleca siê wypróbowanie detergentu z fosforanem. Naczynia po wyjêciu ze zmywarki s¹ mokre Powód: - Zabrak³o nab³yszczacza. - Niew³aœciwie wyregulowano stopieñ poboru nab³yszczacza. - Naczynia s¹ Ÿle ustawione. - Naczynia zosta³y za wczeœnie wyci¹gniête. - Zosta³ wybrany nieodpowiedni program mycia. Na szkle pozostaj¹ mleczne œlady i rysy Powód: - Naczynia nie s¹ przystosowane do mycia w zmywarkach. - Detergent jest nieodpowiedni. Szk³o jest matowe Powód: - Niewystarczaj¹ca iloœæ nab³yszczacza. Kieliszki, szklanki i sztuæce maj¹ mêtny kolor, a kieliszki i szklanki maj¹ metaliczny, po³ysk Powód: Za du o nab³yszczacza. Na naczyniach ze stali nierdzewnej pozostaj¹ plamy Powód: - Nie s¹ one dostosowane do mycia w zmywarkach. - Naczynia s¹ niew³aœciwie ustawione. - Zosta³o u yte za du o detergentu. - Stal jest niskiej jakoœci. - W wodzie do mycia znajduje siê za du o soli. Nale y zamkn¹æ pojemnik na sól. 39

40 ZMYWARKA DO NACZYÑ UWAGA EKOLOGICZNA To urz¹dzenie jest oznaczone zgodnie z Dyrektyw¹ Europejsk¹ 2002/96/EC symbolem przekreœlonego kontenera na odpady. Takie oznakowanie informuje, e sprzêt ten, po okresie jego u ytkowania nie mo e byæ umieszczany ³¹cznie z innymi odpadami pochodz¹cymi z gospodarstwa domowego. U ytkownik jest zobowi¹zany do oddania go odpowiednim jednostkom prowadz¹cym zbiórkê zu ytego sprzêtu elektrycznego i elektronicznego. W³aœciwe postêpowanie ze zu ytym sprzêtem elektrycznym i elektronicznym przyczynia siê do unikniêcia szkodliwych dla zdrowia ludzi i œrodowiska naturalnego konsekwencji, wynikaj¹cych z niew³aœciwego sk³adowania i przetwarzania takiego sprzêtu.
