1 PL4000 PL4024 PL5015 PL5024 INSTRUKCJA OBS UGI DLA INSTALATORA

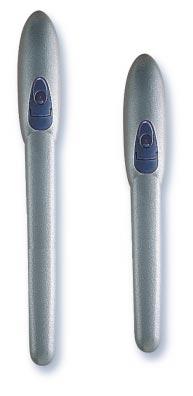

PL 4000 PL 5015 PL 4024 PL 5024 Model samohamowny (samoblokuj¹cy) z odblokowaniem, szybki Model samohamowny (samoblokuj¹cy), wolny, z wy³¹cznikiem krañcowym przy otwieraniu Model samohamowny z

2 PL 4000 PL 5015 PL 4024 PL 5024 Model samohamowny (samoblokuj¹cy) z odblokowaniem, szybki Model samohamowny (samoblokuj¹cy), wolny, z wy³¹cznikiem krañcowym przy otwieraniu Model samohamowny z odblokowaniem, pr¹d sta³y z wy³¹cznikiem krañcowym przy otwieraniu DANE TECHNICZNE Jednostka miary PL 4000 PL 4024 PL 5015 Pl5024 Temperatura pracy Vac 50/60 Hz Natê enie pr¹du A 1,3 5 1,3 5 Moc W Kondensator uf Szybkoœæ m/s 0,016 0,014 0,013 0,014 Skok mm Si³a nacisku max N Temperatura pracy C Ochrona termiczna C Cykl pracy % Waga silnika kg 8 8,5 9 9 SPRAWDZENIA I PROCEDURY WSTÊPNE A) Przeczytaæ uwa nie instrukcjê B) Przed przyst¹pieniem do instalacji upewniæ siê, e konstrukcja bramy jest solidna i stosowna. C) Upewniæ siê, e w trakcie swego ruchu nie ma punktów tarcia. 2

3 1. S³upek dla fotokomórki 2. Para ograniczników przy otwieraniu 3. Przewód zasilaj¹cy 230 V 4. Centrala steruj¹ca 5. Antena 6. Lampa migaj¹ca 7.Fotokomórka 8.Si³ownik PLUTO 9.Zamek elektromagnetyczny 10. Prze³¹cznik na klucz lub cyfrowy zamek kodowany AKCESORIA DODATKOWE INFOLINA

4 Dla A i B o ma³ych wartoœciach mamy wysokie prêdkoœci; dla A i B o du ych wartoœciach mamy niskie prêdkoœci INFOLINA

5 1) Wspornik tylny 2) Wspornik przedni 3) P³yta mocuj¹ca 4) Linia poziomu 1 - Œruba 10x40 UNI Podk³adka 10 UNI Nakrêtka samoblokuj¹ca M10 UNI Podk³adka 8x24 UNI Œruba 8x10 UNI 5739 UWAGA: Doci¹gn¹æ mocno nakrêtkê samoblokuj¹c¹, a nastêpnie odkrêciæ j¹ o ok. 1/10 obrotu w celu utworzenia pe³nego luzu pomiêdzy elementami. A) Odsun¹æ do ty³u pokrywê zamka (1) tak jak pokazano na rysunku. B) W³o yæ klucz i przekrêciæ go zgodnie z ruchem o. wskazówek zegara o 90 C) Poci¹gn¹æ do siebie r¹czkê, podnosz¹c najpierw za klucz, a nastêpnie za r¹czkê a znajdzie siê ona w pozycji pionowej. D) By przywróciæ funkcjonowanie automatyczne, wystarczy opuœciæ r¹czkê do pozycji poziomej, zamkn¹æ j¹ na klucz, przekrêcaj¹c go w kierunku o przeciwnym do ruchu wskazówek zegara o 90, wyj¹æ go i wsun¹æ pokrywê zamka, a Do jednego po³o enia zamkniêcia pe³nego. UWAGA: manewrowanie rêczne pozwala na swobodny skok si³ownika tylko w przypadku, je eli on poprawnie zamontowany przy wykorzystaniu czêœci oryginalnych. INFORMACJA DLA U YTKOWNIKA Kiedy si³ownik zostanie zainstalowany, u ytkownik musi zostaæ poinformowany o sposobie dzia³ania oraz o wszystkich niebezpieczeñstwach, które mog¹ powstaæ wskutek nieprawid³owego u ytkowania. U ytkownik musi przebywaæ w miejscu bezpiecznym dla siebie, unikaæ stania w zasiêgu skrzyde³ drzwi w momencie ich poruszania siê. Nie pozwalaæ dzieciom bawiæ siê blisko drzwi oraz sprawowaæ kontrolê nad niedostêpnoœci¹ urz¹dzeñ dla nich. Wszystkie serwisy, naprawy lub sprawdzenia musz¹ byæ wykonywane przez wykwalifikowany personel oraz odnotowywane w rejestrze, który musi byæ przechowywany przez u ytkownika. W razie nie sprawnoœci mechanizmu musi zadzwoniæ do instalatora i nie próbowaæ naprawiaæ usterki we w³asnym zakresie U ytkownik mo e jedynie wykonywaæ odblokowania rêczne. 5

6 1) Uszczelki 2) Uchwyt do zacisków przewodów 3) Œruba dociskaj¹ca przewód 4) Os³ona 5) Pierœcieñ uszczelniaj¹cy 6) Podk³adka 7) Zacisk przewodu 8) Œruba mocuj¹ca UWAGA: ¹cznik gwarantuje ochronê Ip65 DIN tylko w przypadku, je eli zostanie zmontowany poprawnie w sposób podany na rysunku. 1 = Faza otwierania 2 = Faza zamykania 3 = Wspólny Uziemienie 1) Silnik + 2) Silnik - 3) Enkoder + 4) Enkoder - UWAGA: Kondnsator jest po³¹czony wewn¹trz si³ownika UWAGA: Pamiêtaj, e uziemienie musi byæ pod³¹czone zgodnie z obowi¹zuj¹cymi normami (EN CEI 64-1-EN 60335) 6

7 Wy³¹cznik krañcowy otwierania jest to mikrowy³¹cznik ju Pod³¹czony do fazy otwarte si³ownika; pozwala to na regulacjê pozycji zatrzymania przy otwarciu. Unika siê w ten sposób koniecznoœci u ywania mechanicznych odbojników i uderzania o nie bramy. MONTA ZAMKA ELEKTROMAGNETYCZNEGO 1) Zamek elektryczny 2) P³yta mocowania zamka elektryczngo* 3) Zaczep zasuwy* 4) Profil zaczepu 5) Zasuwa 6) Bêbenek przelotowy 7) Brama 1) Œruba mocuj¹ca 2) Dolny wspornik mikrowy³¹cznika 3) Mikrowy³¹cznik 4) Górny wspornik mikrowy³¹cznik A) Poluzowaæ œrubê (1) kluczem imbusowym6mm B) Nastêpnie wyregulowaæ pozycjê dzia³ania wy³¹cznika krañcowego C) Doci¹gn¹æ œrubê (1). *Podaæ czy do monta u w pionie czy w poziomie 7

8 8
