1 Punkt osnowy podstawowej poziomej O 111 OPX Punkt Numer głowicy znaku OMP Łańcuch znaków alfanumerycznych Środek trójkąta równobocznego w punkcie osnowy. kropka bok trójkąta 4.0 AK 1234 tekst podkreślony 1.8 Punkt osnowy podstawowej wysokościowej Punkt O 112 OPZ Numer głowicy znaku OMZ Łańcuch znaków alfanumerycznych Środek trójkąta w punkcie osnowy. bok trójkąta 4.0 AJ 1234 tekst podkreślony 1.8 Punkt osnowy podstawowej XYH O 113 OPJ Punkt Numer głowicy znaku OMJ Łańcuch znaków alfanumerycznych Środek symbolu w punkcie osnowy promień okręgu bok trójkąta 4.0

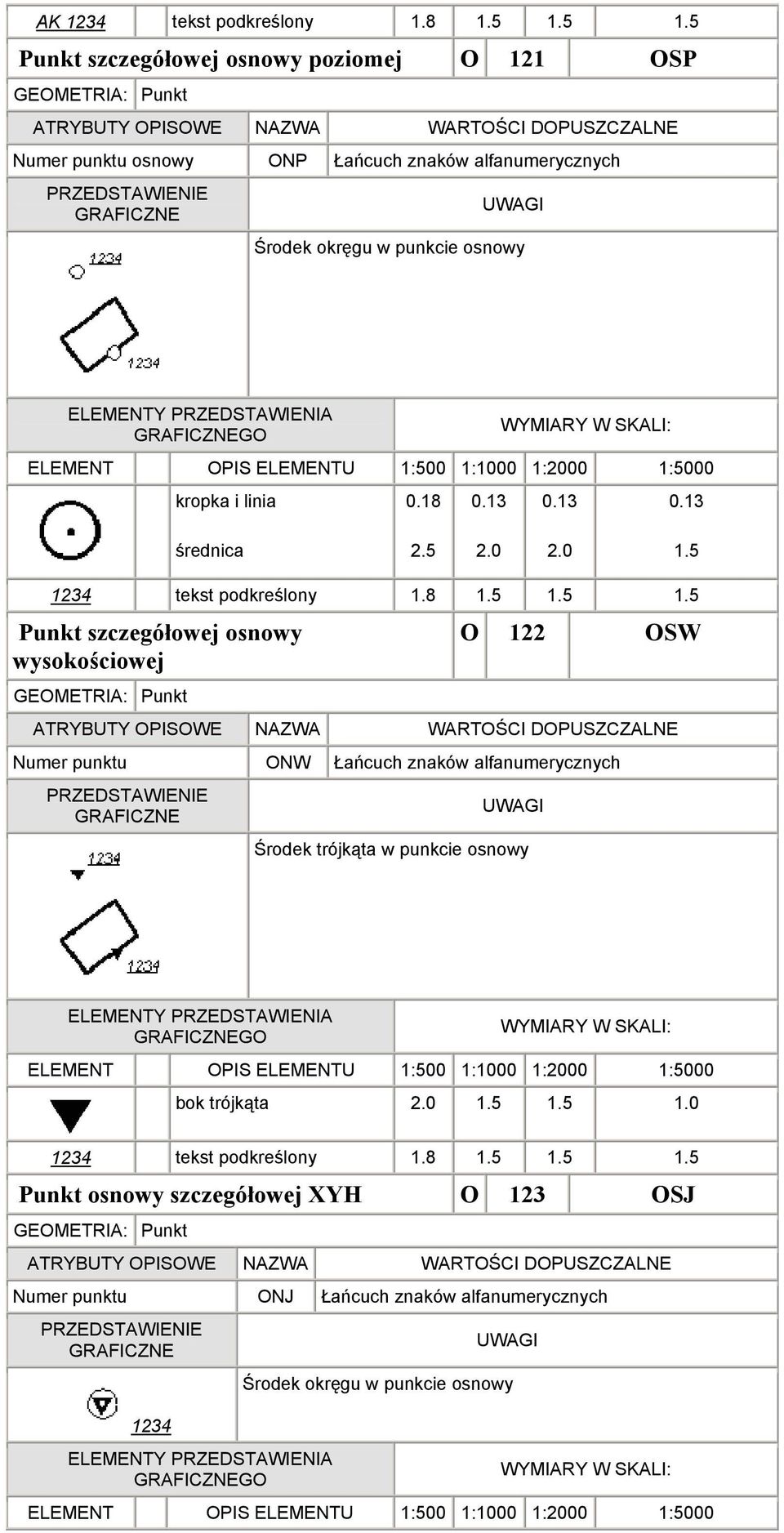

2 AK 1234 tekst podkreślony 1.8 Punkt szczegółowej osnowy poziomej O 121 OSP Punkt Numer punktu osnowy ONP Łańcuch znaków alfanumerycznych Środek okręgu w punkcie osnowy kropka i linia średnica tekst podkreślony 1.8 Punkt szczegółowej osnowy wysokościowej Punkt O 122 OSW Numer punktu ONW Łańcuch znaków alfanumerycznych Środek trójkąta w punkcie osnowy bok trójkąta 1234 tekst podkreślony 1.8 Punkt osnowy szczegółowej XYH O 123 OSJ Punkt Numer punktu ONJ Łańcuch znaków alfanumerycznych 1234 Środek okręgu w punkcie osnowy

3 średnica okręgu zewnętrznego światło okręgu wewnętrznego bok trójkąta 1234 Tekst podkreślony 1.8 Punkt osnowy pomiarowej poziomej O 131 OSM Punkt Numer punktu OMM Łańcuch znaków alfanumerycznych 123 Środek okręgu w punkcie osnowy średnica okręgu a wysokość kreski b 123 Tekst podkreślony 1.8 Punkt roboczy F 140 PKR Punkt Oznaczenie punktu roboczego Wysokość punktu roboczego 12a45g NPR WSR łańcuch znaków alfanumerycznych pusty, liczba rzeczywista Obiekt roboczy, nie kreślony na gotowej mapie. Może nie zawierać wysokości. 12a45g78 średnica symbolu oznaczenie punktu i rzędna Punkt granicy państwa stabilizowany trwale Punkt 1.8 O 201 GRP Numer punktu granicznego GMK Łańcuch znaków alfanumerycznych

4 Środek okręgu w punkcie znaku granicznego średnica 1234 nr punktu 1.8 Punkt graniczny stabilizowany trwale O 202 GRT Punkt Numer punktu granicznego GNT Łańcuch znaków alfanumerycznych Środek okręgu w punkcie znaku granicznego. Dopuszcza się przesłanianie innych obiektów mapy w promieniu średnica nr punktu 1.8 Punkt załamania granicy działki nie stabilizowany Punkt O 203 Numer punktu załamania granicy GND Łańcuch znaków alfanumerycznych Dopuszcza się przesłanianie innych obiektów mapy w promieniu GRO średnica symbolu 1234 tekst 1.8 Państwo O 204 GPA Obszar niekoniecznie spójny ograniczony zbiorem łamanych zamkniętych Nazwa państwa GNA pusty, łańcuch znaków alfanumerycznych Rzeczpospolita Polska

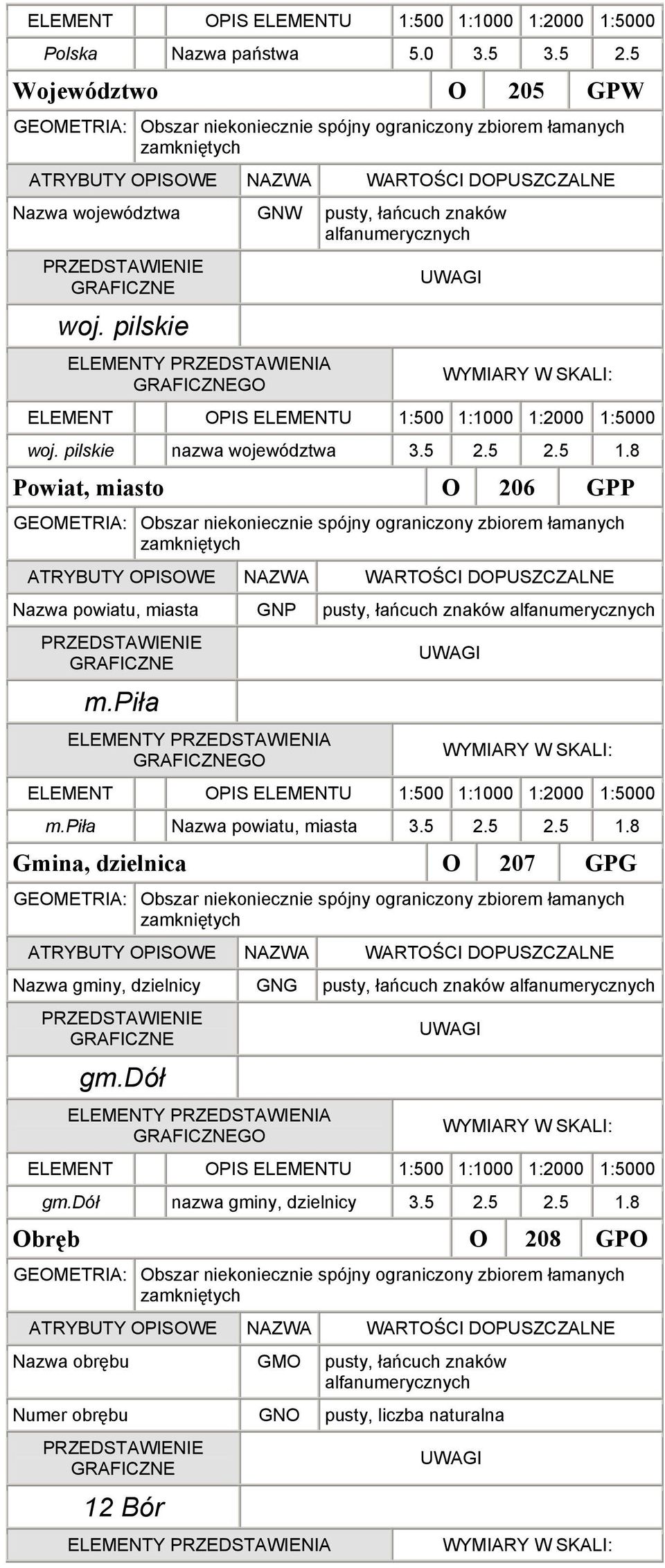

5 Polska Nazwa państwa Województwo O 205 GPW Obszar niekoniecznie spójny ograniczony zbiorem łamanych zamkniętych Nazwa województwa GNW pusty, łańcuch znaków alfanumerycznych woj. pilskie woj. pilskie nazwa województwa Powiat, miasto O 206 GPP Obszar niekoniecznie spójny ograniczony zbiorem łamanych zamkniętych Nazwa powiatu, miasta GNP pusty, łańcuch znaków alfanumerycznych m.piła m.piła Nazwa powiatu, miasta Gmina, dzielnica O 207 GPG Obszar niekoniecznie spójny ograniczony zbiorem łamanych zamkniętych Nazwa gminy, dzielnicy GNG pusty, łańcuch znaków alfanumerycznych gm.dół gm.dół nazwa gminy, dzielnicy Obręb O 208 GPO Obszar niekoniecznie spójny ograniczony zbiorem łamanych zamkniętych Nazwa obrębu GMO pusty, łańcuch znaków alfanumerycznych Numer obrębu GNO pusty, liczba naturalna 12 Bór

6 12 Bór numer i nazwa obrębu Kontur klasyfikacyjny użytku O 209 GPK Obszar spójny ograniczony zbiorem łamanych zamkniętych Oznaczenie konturu klasyfikacyjnego Numer konturu klasyfikacyjnego GOK GNK pusty, łańcuch znaków alfanumerycznych liczna naturalna Skala 1:2000. Punkt wstawienia nazwy konturu w zasadzie leży wewnątrz obszaru., ale gdy tekst zaciera kontur dopuszcza się użycie odnośnika. W technice wielobarwnej oznaczenie i numer konturu kreślić kolorem zielonym. 42 Ps III nr i oznaczenie Użytek gruntowy wyłączony z klasyfikacji O 210 GPU Obszar spójny ograniczony zbiorem łamanych zamkniętych Oznaczenie użytku GMZ pusty, łańcuch znaków alfanumerycznych Skala 1:2000. Punkt wstawienia nazwy użytku leży w zasadzie wewnątrz obszaru., ale gdy tekst zaciera kontur, dopuszcza się użycie odnośnika. Granica działki dzieli użytki, tj. granica użytku biegnie granicą działki. kreska a, odstęp b Bp tekst Działka ewidencyjna O 211 GPE Obszar spójny ograniczony zbiorem łamanych zamkniętych Numer ewidencyjny działki GNE pusty, łańcuch znaków alfanumerycznych Numer adresowy GME pusty, łańcuch znaków alfanumerycznych Nazwa własna (ulica, plac) GNL pusty, łańcuch znaków alfanumerycznych

7 Skala 1:5000. Punkt wstawienia środka numeru działki i zaczepienia odnośnika wewnątrz działki. Gdy nie mieści się należy numer umieścić na odnośniku do wnętrza działki. Numer adresowy (jeśli nie pusty) orientuje się wzdłuż tej czołówki działki, która przylega do ulicy. ELEMENT 124 Okólna pl. Saski OKÓLNA PL. SASKI OPIS ELEMENTU tekst nr działki, nr adresowy tekst: nazwa własna tekst: nazwa własna 1:500 1:1000 1:2000 1: Granica państwa O 212 GAK Łamana zamknięta Skala 1:5000. Symbol granicy państwa pokrywa granice działek. Gdy istotne jest, aby granice działek biegnące wzdłuż granicy państwa były widoczne, należy stosować symbol poboczny granicy państwa 231/GSK kreska a 4.0 odstęp b Granica województwa O 213 GAW Łamana zamknięta kreska a

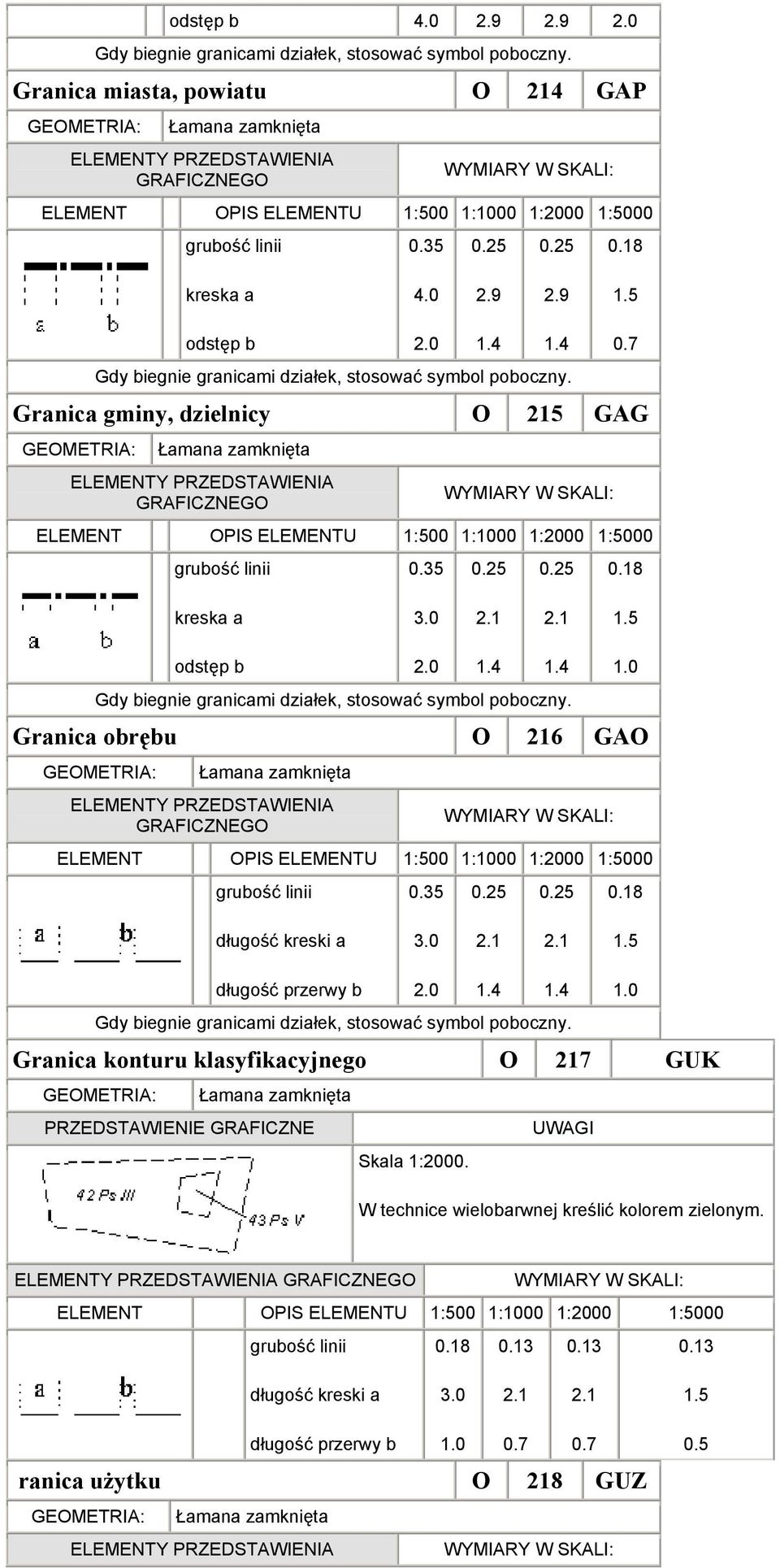

8 odstęp b Gdy biegnie granicami działek, stosować symbol poboczny. Granica miasta, powiatu O 214 GAP Łamana zamknięta 0.35 kreska a odstęp b Gdy biegnie granicami działek, stosować symbol poboczny. Granica gminy, dzielnicy O 215 GAG Łamana zamknięta 0.35 kreska a odstęp b Gdy biegnie granicami działek, stosować symbol poboczny. Granica obrębu O 216 GAO Łamana zamknięta 0.35 długość kreski a długość przerwy b Gdy biegnie granicami działek, stosować symbol poboczny. Granica konturu klasyfikacyjnego O 217 GUK Łamana zamknięta Skala 1:2000. W technice wielobarwnej kreślić kolorem zielonym. długość kreski a długość przerwy b ranica użytku O 218 GUZ Łamana zamknięta

9 wymiar a Część granicy działki O 219 GDE Łamana otwarta Część granicy działki może składać się z wielu połączonych odcinków prostej, posiadających wspólną cechę granicy między tymi samymi dwiema działkami. ymbol poboczny granicy Państwa O 231 GSK Łamana otwarta Nazwa państwa GNA pusty, łańcuch znaków alfanumerycznych Symbol umieszczać poza granicą z prześwitem, w odstępach nie większych niż kreska a 4.0 odstęp b Słowacja tekst Symbol poboczny granicy województwa O 232 GSW Łamana otwarta Nazwa województwa GNW pusty, łańcuch znaków alfanumerycznych Symbol umieszczać poza granicą z prześwitem w odstępach nie większych niż 100. woj. opolskie

10 0.35 kreska a odstęp b opolskie tekst Symbol poboczny granicy powiatu, miasta O 233 GSP Łamana otwarta Nazwa powiatu, miasta GNP pusty, łańcuch znaków alfanumerycznych Symbol umieszczać poza granicą z prześwitem w odstępach nie większych niż kreska a odstęp b m.słupsk tekst ymbol poboczny granicy gminy, dzielnicy O 234 GSG Łamana otwarta Nazwa gminy, dzielnicy GNG pusty, łańcuch znaków alfanumerycznych Symbol umieszczać obok granicy z prześwitem w odstępach nie większych niż kreska a odstęp b gm.piaski tekst ymbol poboczny granicy obrębu O 235 GSO Łamana otwarta Numer ewidencyjny obrębu GNO pusty, liczba naturalna Nazwa obrębu GMO pusty, łańcuch znaków alfanumerycznych

11 Symbol umieszczać obok granicy z prześwitem w odstępach nie większych niż kreska a odstęp b 21 Janki tekst Punkt adresowy O 238 ADR Punkt ATRYBUTY OPISOWE NAZWA WARTOŚCI DOPUSZCZALNE Nazwa ulicy lub miejscowości *) GMA pusty, łańcuch znaków alfanumerycznych Nr adresowy GNM pusty, łańcuch znaków alfanumerycznych Rysunek w skali 1:1000. Punkt adresowy określa punkt wstawienia numeru adresowego. Nr adresowy umieszcza się na działce równolegle do osi ulicy, na budynku do ściany zwróconej ku ulicy. Gdy trzeba, należy stosować odnośnik. W zasadzie punkt adresowy odnosi się do działki (patrz 211/GPE), jednakże w osiedlach zdarza się, że na jednej działce jest wiele budynków o różnych numerach adresowych, a nawet, że każda klatka dużego bloku mieszkalnego ma swój numer adresowy. *) Atrybut <Nazwa ulicy lub miejscowości> nie posiada interpretacji graficznej. Do wstawiania takiej nazwy na mapę należy użyć obiektu 994/ULI. 19/21 tekst (nr adresowy) Rejon urbanistyczny F 240 GPR Obszar spójny ograniczony łamaną zamkniętą Numer rejonu urbanistycznego GNU pusty, liczba naturalna 123 nr rejonu Blok zabudowy F 241 GPZ Obszar spójny ograniczony łamaną zamkniętą Numer bloku GNZ pusty, liczba naturalna

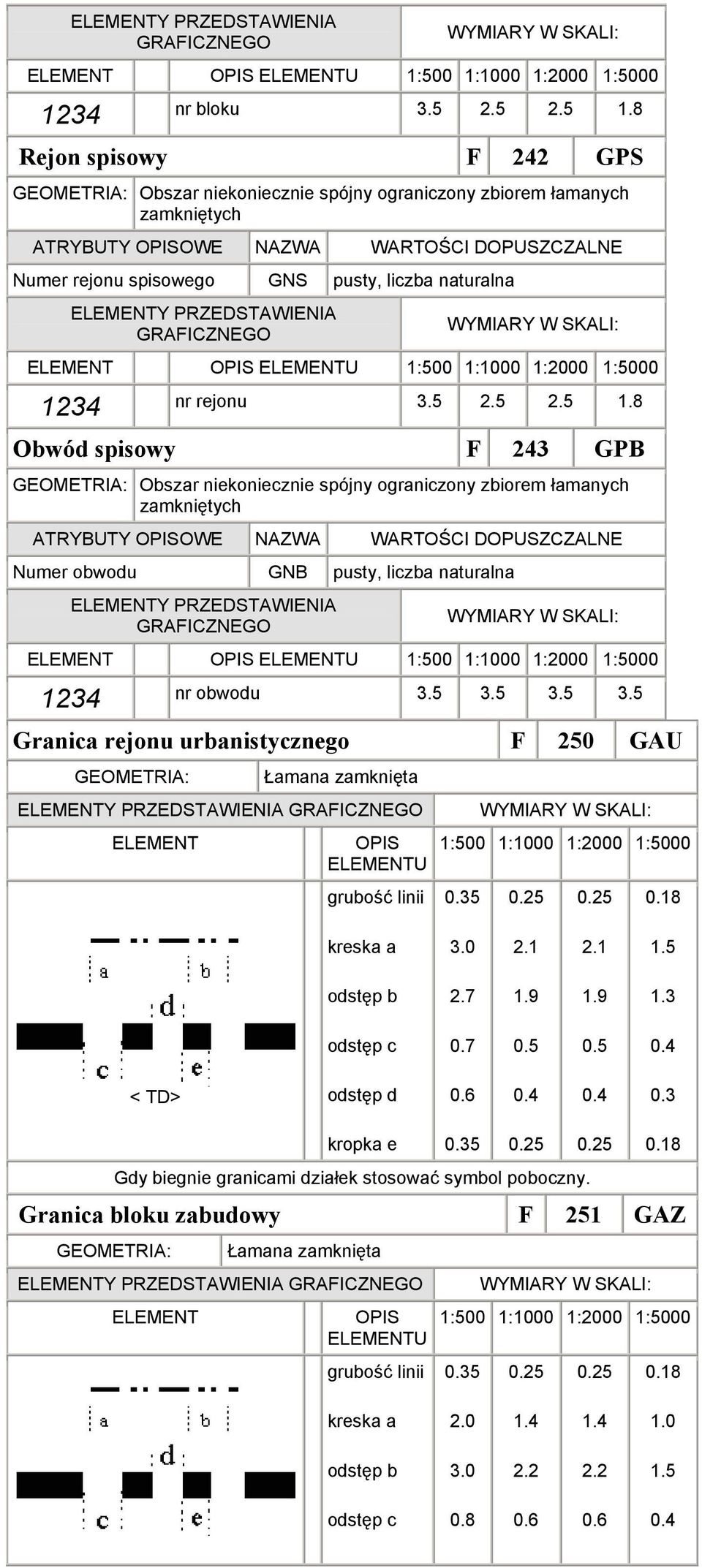

12 1234 nr bloku Rejon spisowy F 242 GPS Obszar niekoniecznie spójny ograniczony zbiorem łamanych zamkniętych Numer rejonu spisowego GNS pusty, liczba naturalna 1234 nr rejonu Obwód spisowy F 243 GPB Obszar niekoniecznie spójny ograniczony zbiorem łamanych zamkniętych Numer obwodu GNB pusty, liczba naturalna 1234 nr obwodu Granica rejonu urbanistycznego F 250 GAU Łamana zamknięta ELEMENT OPIS ELEMENTU 1:500 1:1000 1:2000 1: kreska a odstęp b odstęp c 0.4 < TD> odstęp d kropka e 0.35 Gdy biegnie granicami działek stosować symbol poboczny. Granica bloku zabudowy F 251 GAZ Łamana zamknięta ELEMENT OPIS ELEMENTU 1:500 1:1000 1:2000 1: kreska a odstęp b odstęp c

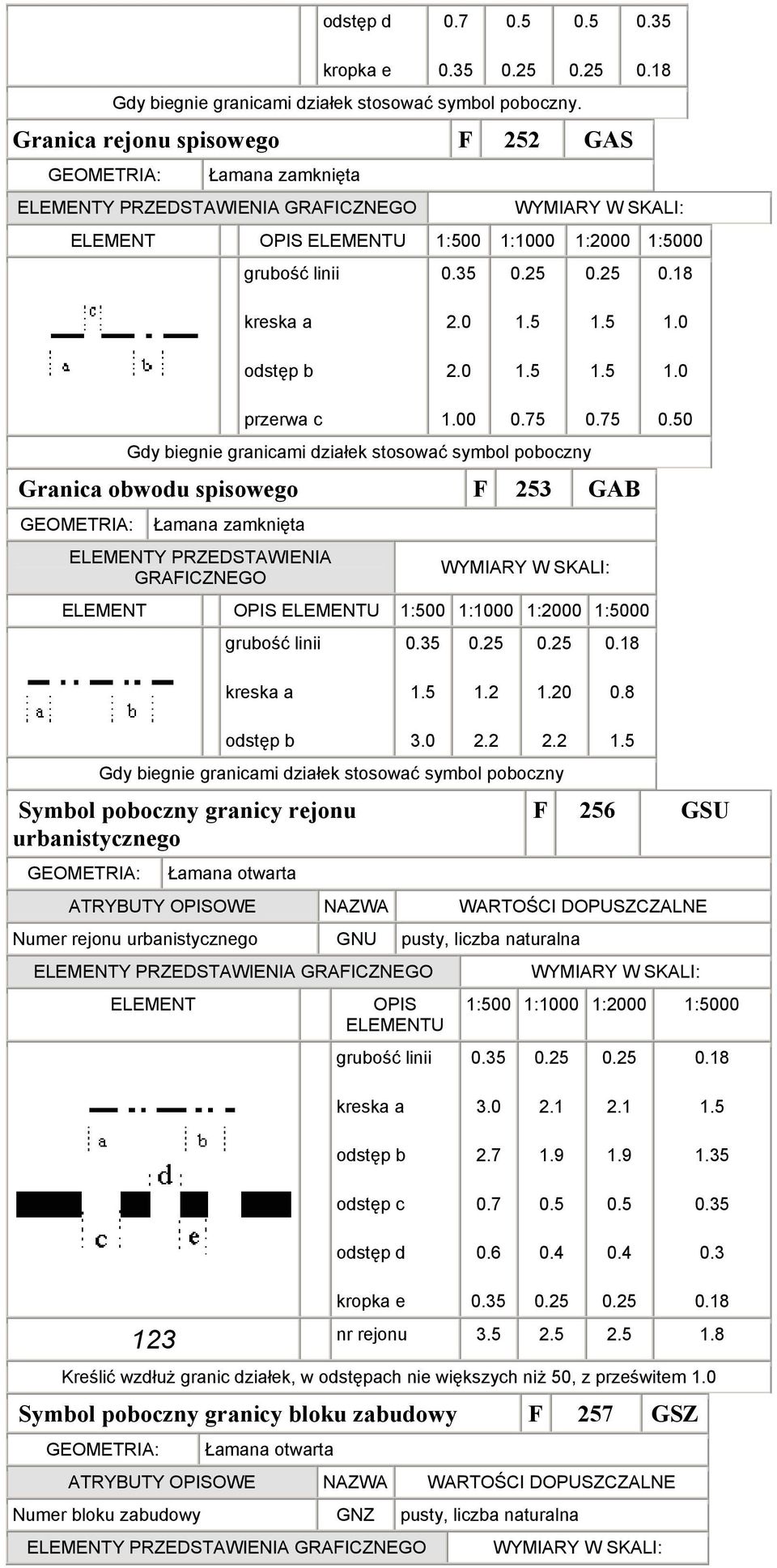

13 odstęp d 0.35 kropka e 0.35 Gdy biegnie granicami działek stosować symbol poboczny. Granica rejonu spisowego F 252 GAS Łamana zamknięta 0.35 kreska a odstęp b przerwa c Gdy biegnie granicami działek stosować symbol poboczny Granica obwodu spisowego F 253 GAB Łamana zamknięta kreska a odstęp b Gdy biegnie granicami działek stosować symbol poboczny Symbol poboczny granicy rejonu urbanistycznego Łamana otwarta F 256 GSU Numer rejonu urbanistycznego GNU pusty, liczba naturalna ELEMENT OPIS ELEMENTU 1:500 1:1000 1:2000 1: kreska a odstęp b odstęp c 0.35 odstęp d kropka e nr rejonu Kreślić wzdłuż granic działek, w odstępach nie większych niż 50, z prześwitem Symbol poboczny granicy bloku zabudowy F 257 GSZ Łamana otwarta Numer bloku zabudowy GNZ pusty, liczba naturalna

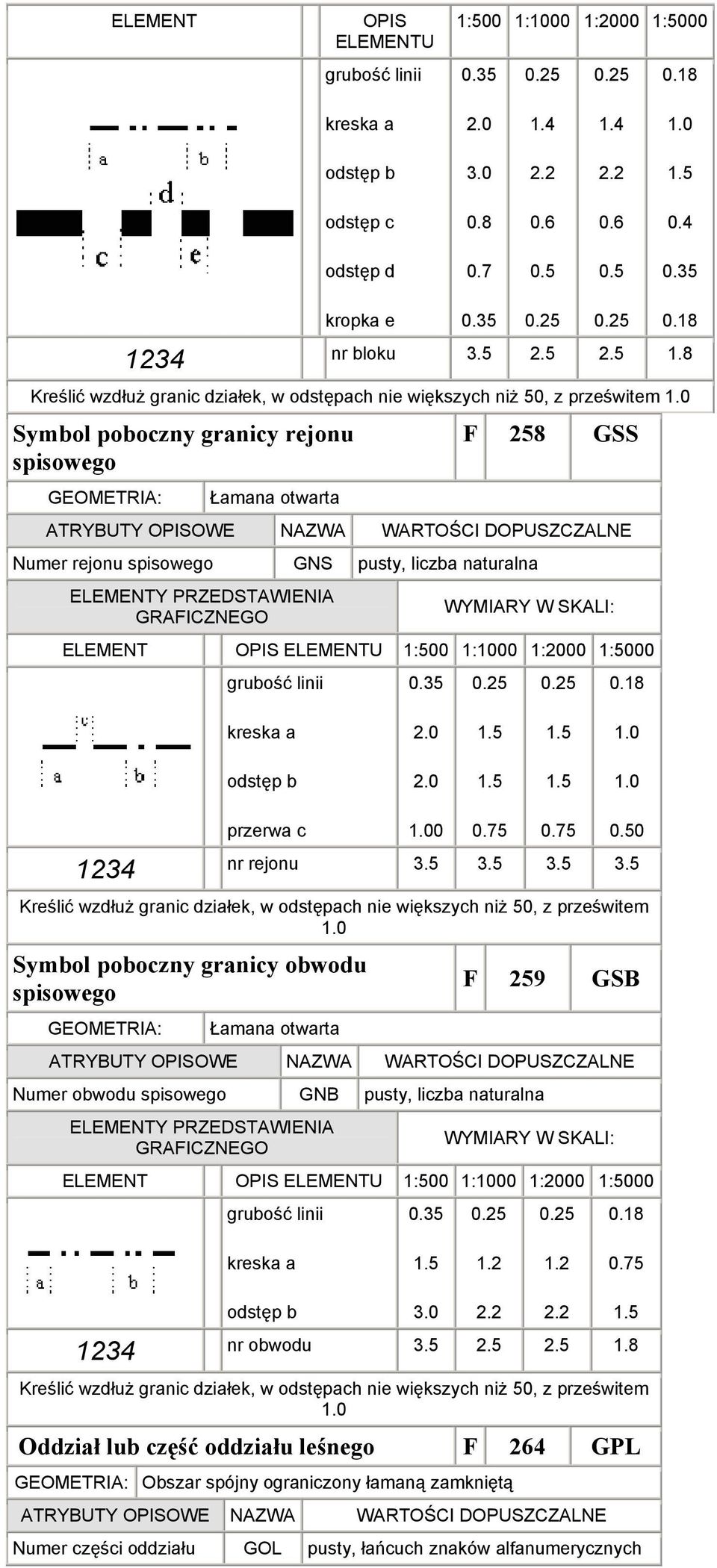

14 ELEMENT OPIS ELEMENTU 1:500 1:1000 1:2000 1: kreska a odstęp b odstęp c odstęp d 0.35 kropka e nr bloku Kreślić wzdłuż granic działek, w odstępach nie większych niż 50, z prześwitem Symbol poboczny granicy rejonu spisowego Łamana otwarta F 258 GSS Numer rejonu spisowego GNS pusty, liczba naturalna 0.35 kreska a odstęp b przerwa c nr rejonu Kreślić wzdłuż granic działek, w odstępach nie większych niż 50, z prześwitem Symbol poboczny granicy obwodu spisowego Łamana otwarta F 259 GSB Numer obwodu spisowego GNB pusty, liczba naturalna 0.35 kreska a odstęp b nr obwodu Kreślić wzdłuż granic działek, w odstępach nie większych niż 50, z prześwitem Oddział lub część oddziału leśnego F 264 GPL Obszar spójny ograniczony łamaną zamkniętą Numer części oddziału GOL pusty, łańcuch znaków alfanumerycznych

15 leśnego Nazwa uroczyska GML pusty, łańcuch znaków alfanumerycznych Rysunek w skali 1:2000 Oddział może być nieciągły, np. gdy: jest podzielony drogami innymi niż linie podziału powierzchniowego, należą do niego enklawy poza kompleksem lasów. Części oddziału są oznaczane numerem oddziału łamanym przez numer części. Gdy numer nie zawiera łamania, jest oznaczeniem oddziału. 167 / 2 tekst (nr części oddziału) Zosin Sęk tekst (nazwa uroczyska) Granica części oddziału leśnego F 265 GUL Łamana zamknięta Rysunek w skali 1:2000 Granice oddziału leśnego lub jego części stanowią granice ewidencyjne z gruntami nie leśnymi, zaś wewnątrz kompleksu lasu północne i wschodnie krawędzie linii podziału powierzchniowego (duktów). linia Krawędź linii podziału powierzchniowego (duktu) Łamana otwarta F 266 DUL Rysunek w skali 1:2000 Granicami "linii" podziału powierzchniowego (duktów, dróg leśnych) nie stanowiącymi granic działów leśnych są południowe i zachodnie ich krawędzie. Szerokość linii podziału powierzchniowego (duktów, dróg leśnych) przedstawiać zawsze w skali mapy

16 ELEMENT OPIS ELEMENTU 1:500 1:1000 1:2000 1:5000 linia Granica sporna działek F 270 GDS Łamana otwarta Nr sprawy GSS pusty, łańcuch znaków alfanumerycznych Znak jest literą S obróconą tak, aby przekreślała granicę tworząc znak podobny do dolara. Znak jest przezroczysty (nie przesłania granicy). Znak jest etykietą związaną z kodem obiektu. S znak o kształcie litery S 4.0 VOC/1245/92 numer sprawy 1.8 Obrys podpory (słupa nośnego) podcienia, wiaty, galerii, przewodu O 310 BUI Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą Symbol podpory (słupa nośnego) podcienia, wiaty, galerii, przewodu Punkt obrysu O 311 BUJ Symbol stosować, gdy wymiary słupa w skali mapy mniejsze niż x. Środek symbolu w środku ciężkości obrysu

17 symbolu średnica symbolu Budynek O 312 BUD ATRYBUTY OPISOWE Obszar spójny ograniczony zbiorem łamanych uogólnionych zamkniętych 0.6 NAZWA WARTOŚCI DOPUSZCZALNE Przeważająca funkcja budynku BFN pusta, b, g, h, i, k, m, p, s, t, z Numer najwyższej kondygnacji BKN pusty, liczba naturalna Budynek z atrium, nawisem i podporami nawisu. Obrys nawisu jest osobnym obiektem. Gdy popdpory w skali mapy są mniejsze od x należy użyć symboli. Nie kreślić pilastrów < w skali mapy. Podpory wliczać do liczby kondygnacji np. budynek trójkondygnacyjny podparty na słupach dwukondygnacyjnych oznaczać jako pięć kondygnacji. i3 linia obrysu przyziemia tekst (funkcja, nr najw. kondygn.) Symbol budynku O 313 BUS Punkt Przeważająca funkcja budynku Numer najwyższej kondygnacji BFN BKN pusta, b, g, h, i, k, m, p, s, t, z pusty, liczba naturalna Skala 1:5000. Symbol stosować, gdy obrys w skali mapy mniejszy od x. Środek symbolu w środku ciężkości obrysu. Kierunek boku symbolu zgodny z kierunkiem boku budynku. m4 bok kwadratu tekst (funkcja i nr najw. kond.) Zasięg nawisu budynku, budowli O 314 BZN Łamana uogólniona otwarta

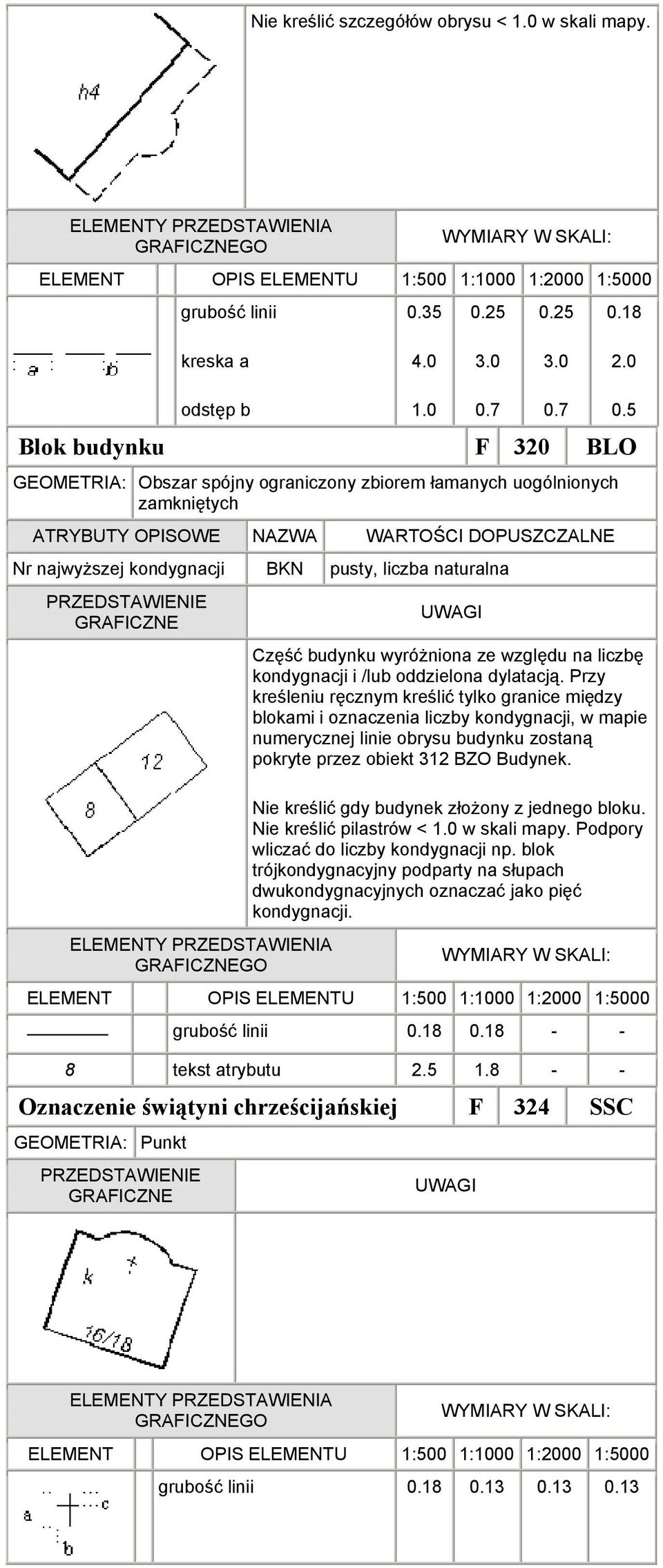

18 Nie kreślić szczegółów obrysu < w skali mapy kreska a 4.0 odstęp b Blok budynku F 320 BLO Obszar spójny ograniczony zbiorem łamanych uogólnionych zamkniętych Nr najwyższej kondygnacji BKN pusty, liczba naturalna Część budynku wyróżniona ze względu na liczbę kondygnacji i /lub oddzielona dylatacją. Przy kreśleniu ręcznym kreślić tylko granice między blokami i oznaczenia liczby kondygnacji, w mapie numerycznej linie obrysu budynku zostaną pokryte przez obiekt 312 BZO Budynek. Nie kreślić gdy budynek złożony z jednego bloku. Nie kreślić pilastrów < w skali mapy. Podpory wliczać do liczby kondygnacji np. blok trójkondygnacyjny podparty na słupach dwukondygnacyjnych oznaczać jako pięć kondygnacji. 8 tekst atrybutu Oznaczenie świątyni chrześcijańskiej F 324 SSC Punkt

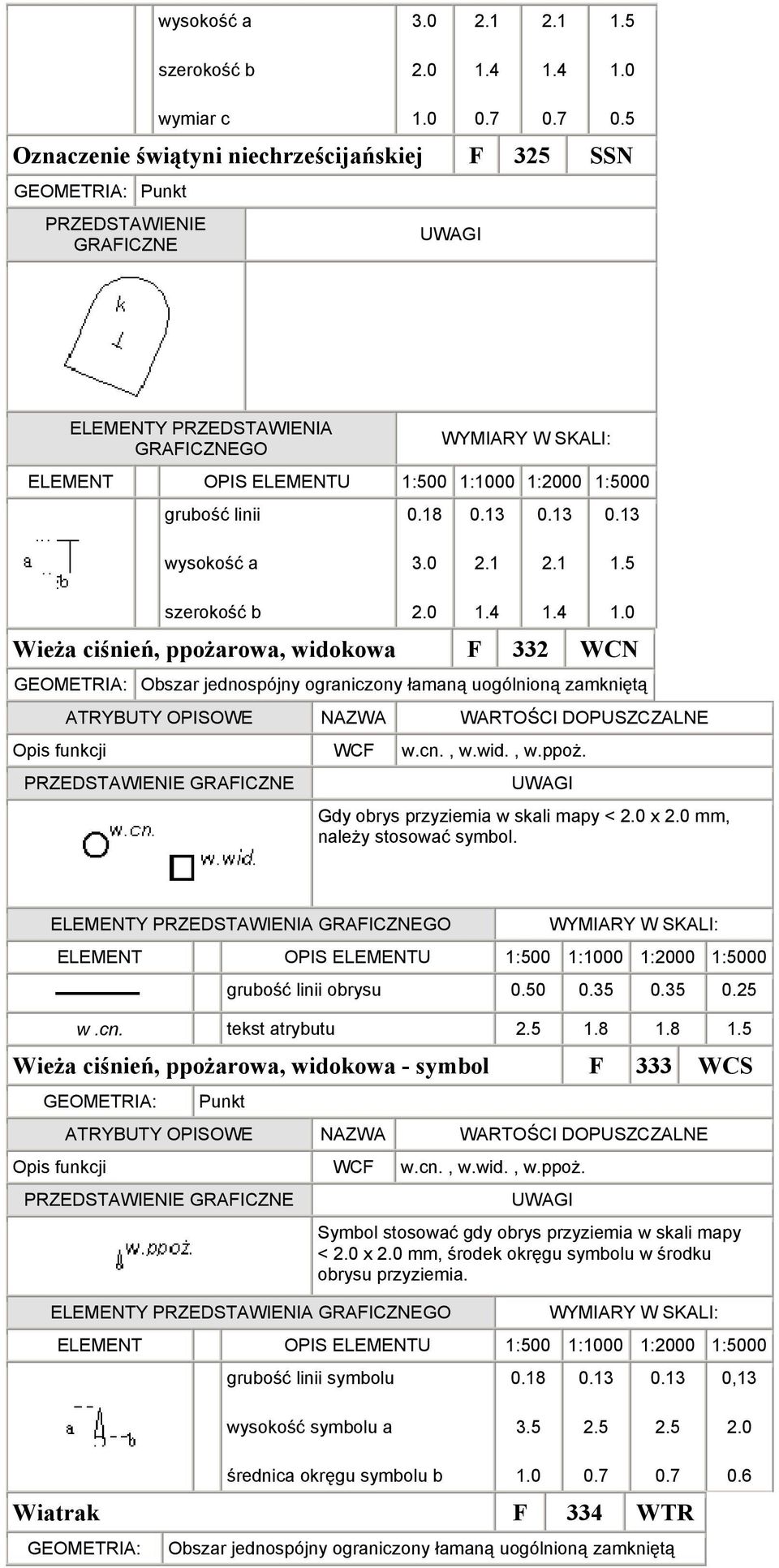

19 wysokość a szerokość b wymiar c Oznaczenie świątyni niechrześcijańskiej F 325 SSN Punkt wysokość a szerokość b Wieża ciśnień, ppożarowa, widokowa F 332 WCN Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą Opis funkcji WCF w.cn., w.wid., w.ppoż. Gdy obrys przyziemia w skali mapy < x mm, należy stosować symbol. obrysu w.cn. tekst atrybutu Wieża ciśnień, ppożarowa, widokowa symbol F 333 WCS Punkt Opis funkcji WCF w.cn., w.wid., w.ppoż. Symbol stosować gdy obrys przyziemia w skali mapy < x mm, środek okręgu symbolu w środku obrysu przyziemia. symbolu 0,13 wysokość symbolu a średnica okręgu symbolu b Wiatrak F 334 WTR Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą 0.6

20 Napis wtr. jest etykietą związaną z obiektem. Gdy kontur w skali mapy jest mniejszy od x mm stosować symbol. obrysu Wiatrak symbol F 335 WTS Punkt Napis wtr. jest etykietą związaną z obiektem. Symbol stosować gdy kontur w skali mapy jest mniejszy od x Środek kwadratu symbolu w środku ciężkości przyziemia. symbolu 0,13 wysokość b szerokość a 0.6 bok kwadratu c 0.6 wtr. tekst Łącznik napowietrzny budynków, galeria F 342 BUG Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą Nr najwyższej kondygnacji BKN pusty, liczba naturalna 0.35 kreska a odstęp b 3 tekst atrybutu Wiata, taras odkryty na podporach F 346 BUW Obszar jednospójny ograniczony łamaną zamkniętą Podpory są osobnymi obiektami. Gdy podpory w skali mapy < 1 x 1 mm stosować symbole podpór.

21 kreska a odstęp b Przejazd pod budynkiem F 348 BPB Obszar jednospójny ograniczony łamaną zamkniętą Najmniejsza wysokość w metrach BPW pusty, liczba rzeczywista Najmniejsza szerokość w metrach BPS pusty, liczba rzeczywista Wartościami atrybutów powinny być minimalne światła przejazdu pod budynkiem na całym jego przebiegu, są one ograniczeniami np. dla wozu straży pożarnej. Nad kreską wartość atrybutu BPW. kreska a odstęp b 5.25 teksty atrybutów 1.8 Wjazd do podziemia F 350 WJD Łamana otwarta Gdy szerokość ściany bocznej wjazdu w skali mapy większy od stosować znak ściany oporowej. Nie wyróżnia się wjazdów krytych i otwartych. obrysu Schody zewnętrzne F 352 SCH Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą

22 Kreski symbolu umieszczać w miejscu gdzie zaczyna się wznoszący bieg schodów, spoczniki powinny pozostać nie kreskowane. odstęp kresek symbolu Taras, weranda F 354 BTO Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą Nie rozróżnia się tarasów krytych (werandy) i otwartych. Granicą obszaru jest oś linii zewnętrznej (linia wewnętrzna tylko informuje o rodzaju obszaru). Wzdłuż ściany budynku oś linii zewnętrznej pokrywa się z osią linii obrysu budynku. odległość osi linii równoległych 0.6 Świetlik do podziemia F 356 SWT Obszar jednospójny ograniczony łamaną zamkniętą obrysu Rampa F 358 RMP Obszar jednospójny ograniczony łamaną zamkniętą Tekst rmp. jest etykietą związaną z obiektem. obrysu

23 rmp tekst 1.8 Fundament budynku, budowli F 360 BUF Łamana otwarta Tekst f. jest etykietą związaną z obiektem. obrysu f. tekst Cieplarnia, szklarnia O 362 CIE Obszar jednospójny ograniczony łamaną zamkniętą Tekst ciepl. jest etykietą związaną z kodem obiektu. obrysu ciepl. tekst Budowla ziemna ograniczona skarpami umocnionymi Obszar jednospójny ograniczony łamaną zamkniętą F 364 BUZ Do przedstawienia graficznego stosować obiekt 818 WSK Skarpa umocniona. Budowla ziemna ograniczona skarpami nieumocnionymi Obszar jednospójny ograniczony łamaną zamkniętą F 365 BUX Do przedstawienia graficznego stosować obiekt 820 WSN Skarpa nieumocniona. Komin przemysłowy symbol O 366 KMN Punkt Gdy budynek w skali mapy mniejszy od symbolu kreślić tylko symbol komina. Symbol komina wewnątrz konturu budynku w skali mapy. średnica a Budynek w ruinie O 368 BUR Obszar niekoniecznie spójny ogr. zbiorem łamanych uogóln. zamkniętych Rodzaj ruiny BZN pusta, zab.

24 Treść mapy nie obejmuje ruin budynków o konstrukcji drewnianej. Tekst r. jest etykietą związaną z kodem obiektu kreska a 4.0 odstęp b r.zab. tekst etykiety i atrybutu Słup kilometrowy F 401 SLK Punkt Opis kilometra KSK pusty, liczba rzeczywista średnica a średnica b tekst Słup hektometrowy F 402 SLH Punkt Opis hektometra KSH pusty, liczba rzeczywista 1.8 średnica a średnica b tekst Punkt określonej wysokości sztucznie ukształtowanej powierzchni terenu Punkt F 403 WSU Rzędna WSO liczba rzeczywista Rzędna określona do 0.01m. Kolor czarny, także w technice wielobarwnej.

25 symbol pikiety tekst 1.8 Znak przystanku F 406 PRZ Punkt wymiar a wymiar b wymiar c Obiekt znajduje się w punkcie załamania podstawy znaku Znak drogowy F 407 ZND Punkt bok trójkąta a 1.2 wysokość b Obiekt znajduje się w punkcie załamania podstawy znaku Tablica informacyjna, drogowskaz F 408 TBL Punkt wymiar a wymiar b Obiekt znajduje się w punkcie załamania podstawy znaku Znak sygnalizacji świetlnej F 409 ZNS Punkt wymiar a średnica b Obiekt znajduje się w punkcie załamania podstawy znaku Znak skraju toru F 410 SKR Punkt

26 wymiar a średnica b Obiekt znajduje się w środku okręgu Znak przejazdu kolejowego (krzyż św. Andrzeja) Punkt F 411 PJD wysokość a wysokość b odstęp c 0.4 szerokość d szerokość e Obiekt znajduje się w punkcie załamania podstawy znaku Zapora przejazdu kolejowego symbol F 412 SZL Punkt Kierunek zapory równoległy do torów lub prostopadły do osi drogi, zgodnie z położeniem w terenie. symbolu wymiar a wymiar b Punkt wstawienia i mechanizm unoszący znajduje się w środku kwadratu a x a Przepust F 413 PST Obszar jednospójny ograniczony łamaną zamkniętą

27 kreska a odstęp b Przepust symbol F 414 PSS Łamana otwarta (odcinek) Symbol przepustu stosować wraz z symbolem rowu, tj. gdy rów w skali mapy jest węższy niż mm. symbolu wymiar a Krawędź jezdni, linia zmiany nawierzchni Łamana uogólniona zamknięta Skala 1: F 420 KOU długość kreski a długość przerwy b Krawężnik jezdni F 422 KOJ Łamana uogólniona Krawędź chodnika (inna niż krawężnik jezdni) Łamana uogólniona otwarta F 423 KOC

28 Gdy otacza kontur (np. wysepka w jezdni), wizualnie zamyka go, matematycznie jest łamaną uogólnioną otwartą. długość kreski a 2.1 długość przerwy b Droga nie stanowiąca odrębnej działki F 424 KON Obszar ograniczony łamaną uogólnioną zamkniętą Szerokość drogi KDN pusty, liczba rzeczywista Gdy droga biegnie wzdłuż granicy działki, brzeg biegnący granicą kreślić znakiem granicy. Tekst dr jest etykietą związaną z kodem obiektu. Gdy szerokość drogi w skali mapy jest <. należy użyć symbolu drogi. kreska a odstęp b dr 4.5 teksty Droga nie stanowiąca odrębnej działki symbol Łamana uogólniona otwarta F 425 KSN Szerokość drogi KDN pusty, liczba rzeczywista Symbolu należy użyć, gdy szerokość drogi w skali mapy jest <. Oś symbolu biegnie osią drogi. Tekst dr jest etykietą związaną z kodem obiektu. szerokość symbolu dr 4.5 teksty 1.8 Oś toru tramwajowego F 426 KOT Łamana uogólniona otwarta

29 0.35 Oś toru kolejowego normalnego F 427 KOK Łamana uogólniona otwarta 0.35 Oś toru kolejowego wąskiego F 428 KOW Łamana uogólniona otwarta długość poprzeczki a rozstaw poprzeczek b Podpora przewodów trakcyjnych F 430 PTR Punkt Symbol orientować w kierunku przewodu. Słup trakcyjny z latarnią i słup trakcyjny. W środku oś toru Słupy trakcyjne z latarniami pomiędzy osiami torów. wysokość a szerokość i średnica b długość grotu c szerokość grotu d odstęp strzałki od kółka Jezdnia F 432 KOA Obszar spójny ograniczony łamaną uogólnioną zamkniętą Opis nawierzchni jezdni KOI pusty, asf., bet., br., gr., kl., z., z.u

30 Tekst j. jest etykietą związaną z obiektem, następujący po nim tekst (np. asf. ) jest wartością atrybutu. j.asf. teksty Chodnik F 433 KOD Obszar ograniczony zbiorem łamanych uogólnionych zamkniętych Opis nawierzchni KCH pusty, asf., bet., k., kl., z., z.u. Tekst ch. jest etykietą związaną z obiektem, następujący po nim tekst (np. bet.) jest wartością atrybutu. ch.bet. teksty Przeprawa promowa F 440 PRM Łamana otwarta (odcinek) Tekst pr. jest etykietą związaną z kodem PRM kreska a przerwa b długość c szerokość d pr. tekst Ściana oporowa F 449 KOP Obszar jednospójny ograniczony łamaną zamkniętą Znakiem ściany oporowej przedstawiać: a ) nabrzeżne ściany przywodne, ściany śluz

31 b) umocnienia portów i falochronów c) ściany boczne wjazdów i zejść do podziemi d) ściany czołowe tuneli Gdy szer. ściany oporowej w skali mapy <, stosować symbol. wymiar a wymiar b wymiar c wg szerokości ściany Ściana oporowa symbol F 450 KOS Łamana otwarta Symbol stosować, gdy szerokość ściany oporowej w skali mapy < mm. Oś symbolu biegnie osią ściany. wymiar a wymiar b wymiar symbolu c Most trwały F 451 MST Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą Rzędna górna KEG pusty, liczba rzeczywista Rzędna dolna KED pusty, liczba rzeczywista obrysu tekst Most drewniany F 452 MSD Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą Rzędna górna KEG pusty, liczba rzeczywista Rzędna dolna KED pusty, liczba rzeczywista

32 linia mostu i symbolu odstęp poprzecznych tekst Kładka dla pieszych F 453 PND Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą Rzędna górna KEG pusty, liczba rzeczywista Rzędna dolna KED pusty, liczba rzeczywista Treścią mapy są tylko kładki stałe. Sytuację pod kładką kreślić linią przerywaną, dopuszcza się także kreślenie linią ciągłą. Uzbrojenie terenu zawsze kreślić liną ciągłą. Gdy szerokość kładki w skali mapy mniejsza niż, używać symbolu (458 PNS). linia obrysu kładki tekst Most trwały symbol F 456 MTS Punkt Rzędna górna KEG pusty, liczba rzeczywista Rzędna dolna KED pusty, liczba rzeczywista Rysunek jak dla skali 1:2000. Symbol należy stosować, gdy długość mostu w skali mapy jest nie większa niż. Punkt wstawienia środek symbolu, na przecięciu osi cieku i osi drogi. symbolu długość symbolu a długość kreski b szerokość symbolu dostosować do szerokości drogi

33 tekst Most drewniany symbol F 457 MDS Punkt Rzędna górna KEG pusty, liczba rzeczywista Rzędna dolna KED pusty, liczba rzeczywista Rysunek jak dla skali 1:2000. Symbol stosować, gdy długość mostu w skali mapy jest nie większa od. Punkt wstawienia środek symbolu, na przecięciu osi cieku i drogi. linia mostu i symbolu odstęp poprzecznych symbolu a kreska symbolu b długość symbolu c szerokość symbolu dostosować do szerokości drogi tekst Kładka dla pieszych symbol F 458 PNS Punkt Rzędna górna KEG pusty, liczba rzeczywista Rzędna dolna KED pusty, liczba rzeczywista Rysunek jak dla skali 1:1000 lub Symbolu używać, gdy szerokość kładki w skali mapy mniejsza niż. Punkt wstawienia środek symbolu, długość dostosowana do szerokości drogi. linia symbolu 0.35 wymiar symbolu a wymiar symbolu b 10 tekst Estakada, wiadukt F 460 KEM Obszar jednospójny ograniczony łamaną uogólnioną zamkniętą Rzędna górna KEG pusty, liczba rzeczywista Rzędna dolna KED pusty, liczba rzeczywista

34 Sytuację dolnego poziomu kreślić linią przerywaną, dopuszcza się także kreślenie linią ciągłą. Uzbrojenie terenu zawsze kreślić liną ciągłą tekst Linia kolejki wiszącej lub wyciągu F 471 KEL Łamana otwarta kreska a odstęp b Symbol kolejki wiszącej lub wyciągu F 472 KLI Punkt kolej jednolinowa na podporach bramowych, kolej dwulinowa na podporach masztach. symbolu "wieszak" a "wagonik" b Peron F 473 PER Obszar ograniczony łamaną uogólnioną zamkniętą Tekst per. jest etykietą związaną z obiektem. Gdy szerokość peronu w skali mapy mniejsza niż, stosować symbol. per. tekst Peron symbol F 474 PES Łamana uogólniona otwarta

35 Tekst per jest etykietą związaną z obiektem. Symbol stosować, gdy szerokość peronu w skali mapy mniejsza niż. Oś symbolu w osi peronu. wymiar symbolu a wymiar symbolu b długość peronu w skali mapy per. tekst Niezidentyfikowana armatura naziemna F 501 UAR Punkt Rzędna UJY pusty, liczba rzeczywista Tekst x jest etykietą związaną z kodem obiektu średnica okręgu x teksty 1.8 Budowla podziemna O 502 BPO Obszar spójny ograniczony zbiorem łamanych uogólnionych zamkniętych Rzędna górna budowli podziemnej Rzędna dolna budowli podziemnej UDG UDD pusty, liczba rzeczywista pusty, liczba rzeczywista Rodzaj budowli podziemnej RDZ pusty, G, I, M, P, S, T, Z Budowla podziemna z wjazdami. Linia biegnie obrysem zewnętrznym przejścia, garażu tunelu, wraz z urządzeniami dodatkowymi (pomieszczenia techniczne itp.). kreska a odstęp b G teksty atrybutów 1.8 Budowla podziemna projektowana O 503 BPP Obszar spójny ograniczony zbiorem łamanych uogólnionych zamkniętych

36 Rodzaj budowli podziemnej RDZ pusty, G, I, M, P, S, T, Z Nr protokołu ZUDP UVF ciąg znaków alfanumerycznych Napis Proj. jest etykietą związaną z obiektem. Linia biegnie obrysem zewnętrznym przejścia, garażu tunelu, wraz z urządzeniami dodatkowymi (pomieszczenia techniczne itp.). kreska a G Proj. odstęp b teksty atrybutów i etykiety 1.8 Właz prostokątny O 504 WLD Punkt Opis rodzaju sieci ULO pusty, w, k, g, c, e, t, b, x, n, p, a, v, m, i, z, j Rzędna UJO pusty, liczba rzeczywista symbolu szerokość a długość b t tekst atrybutów 1.8 Właz kwadratowy O 505 WLM Punkt Opis rodzaju sieci ULO pusty, w, k, g, c, e, t, b, x, n, p, a, v, m, i, z, j Rzędna UJO pusty, liczba rzeczywista symbolu szerokość a

37 b tekst atrybutów 1.8 Właz okrągły O 506 WLZ Punkt Opis rodzaju sieci ULO pusty, w, k, g, c, e, t, b, x, n, p, a, v, m, i, z, j Rzędna UJO pusty, liczba rzeczywista symbolu średnica k tekst atrybutów 1.8 Zasuwa liniowa O 507 ZAS Punkt Opis rodzaju sieci ULO pusty, w, k, g, c, b, x, n, v, m, i, z, j Rzędna UJO pusty, liczba rzeczywista symbolu bok kwadratu a w tekst atrybutów 1.8 Kratka wywietrznika O 508 KRW Punkt Opis rodzaju sieci ULO pusty, w, k, g, c, e, t, b, x, n, p, a, i, z, j Rzędna UJO pusty, liczba rzeczywista symbolu szerokość a długość b

38 c tekst atrybutów 1.8 Kratka ściekowa O 509 KRA Punkt Rzędna UJO pusty, liczba rzeczywista symbolu odstęp c szerokość a długość b tekst atrybutu 1.8 Podpora przewodu lub latarni symbol O 510 SLS Punkt Symbol stosuje się, gdy wymiary w skali mapy <. linia obrysu i symbolu średnica symbolu Podpora jednosłupowa przewodu lub latarni O 511 SLU Łamana uogólniona zamknięta 0.6 Nie rozróżniać materiału z jakiego wykonano podporę. Nie kreślić podpór ukośnych. Gdy wymiary w skali mapy <, stosować symbol. linia obrysu Podpora wielosłupowa przewodu lub latarni O 512 MSZ Łamana podpora maszt czworonożny. podpora maszt czworonożny wraz z symbolami słupów i kierunkami linii podpora dwusłupowa typu A lub brama z symbolami słupów i kierunkami linii
