PROJEKT ZAWIERA : 1. Spis treści. III. Projekt zagospodarowania terenu skala 1:500

Transkrypt

1

2

3 PROJEKT ZAWIERA : 1. Spis treści I. Opis techniczny zał. 1 II. Oświadczenie zał.2 III. Projekt zagospodarowania terenu skala 1:500 IV. Rysunki projektu budowlanego 1. Orientacja 2.. Sytuacja rys1 3. Profil podłużny odcinka W-W3 skala1: 50/500 rys.2 4. Rysunek konstrukcyjny przepustu Ø 60 pod zjazdem publicznym w skali 1: 50 rys 3 V. Dokumentach formalno prawnych 1. wypis i wyrys z ewidencji gruntów 2. techniczne warunki włączenia do istniejącej drogi lotniskowej pismo Podkarpackiego Zarządu Dróg Wojewódzkich w Rzeszowie znak PZDW WDT 2210/21/2009 z dnia r. 3. opinia 1509/2009 z dnia r. Zespołu Uzgadniania Dokumentacji Projektowej Starostwo Powiatowe w Rzeszowie 4. Uprawnienia projektowe 5. Przynależność do Izby Projektantów PDF created with pdffactory Pro trial version

4 I. OPIS TECHNICZNY do projektu budowlanego zjazdu publicznego z drogi wojewódzkiej nr 869 DK19+DK9 w km ,50 pkt W strona prawa na działkach nr 1867/170 i 1867/118 na działkę nr ewid. 1867/68 pod Inkubator Technologiczny realizowany w ramach Rozbudowy Podkarpackiego Parku Naukowo Technologicznego II etap 1. Przedmiotem opracowania Przedmiotem opracowania jest projekt zjazdu publicznego z drogi wojewódzkiej nr 869 DK19+DK9 w km ,50 pkt W strona prawa położony na działkach nr 1867/170 i 1867/118 na działkę nr ewid. 1867/168 przeznaczoną pod Inkubator Technologicznego realizowany w ramach Podkarpackiego Parku Naukowo Technologicznego II etap. 2. Podstawa opracowania Podstawa opracowania : Techniczne warunki włączenia do istniejącej drogi lotniskowej pismo Podkarpackiego Zarządu Dróg Wojewódzkich w Rzeszowie znak PZDW WDT 2210/21/2009 z dnia r. Dokumentacja geologiczna opracowana przez inż. Małgorzatę Jaracz, Rzeszów, ul. Langiewicza 7/4 z czerwca 2009 r. Miejscowym Planem Zagospodarowania Przestrzennego uchwalony Uchwałą Nr VI /45/07 Rady Gminy w Trzebownisku z dnia r. wizja w terenie i inwentaryzacja istniejących urządzeń drogowych ustalenia i uzgodnienia z Inwestorem, branżowe i z zainteresowanymi stronami opinia 1509/2009 z dnia r. Zespołu Uzgadniania Dokumentacji Projektowej Starostwo Powiatowe w Rzeszowie Dz. U. Nr 43 poz. 430 z 1999 r. Aktualny wyrys i wypis z ewidencji gruntów Projekt zagospodarowania terenu opracowany na aktualnej mapie sytuacyjno wysokościowej z uzbrojeniem w skali 1: Zakres opracowania Opracowanie obejmuje : budowę zjazdu publicznego z drogi wojewódzkiej nr 869 na teren Inkubatora Technologicznego realizowanego w ramach Rozbudowy Podkarpackiego Parku Naukowo Technologicznego II etap. PDF created with pdffactory Pro trial version

5 3. Stan istniejący Teren na którym jest projektowany Inkubator Technologiczny objęty jest miejscowym planem zagospodarowania przestrzennego terenu położonego we wsi Tajęcina i Jasionka w rejonie lotniska Rzeszów Jasionka uchwalony przez Radę Gminy Trzebownisko Uchwała nr VI/45/07 z dnia 20 kwietnia 2007 r. Projektowany zjazd publiczny z drogi wojewódzkiej nr 869 na teren Inkubatora Technologicznego leży w rejonie lotniska Rzeszów- Jasionka na terenie wsi Jasionka. Wzdłuż drogi wojewódzkiej występuje brak zabudowy. Droga wojewódzka posiada jezdnie bitumiczną o szerokości 7m, ograniczona krawężnikami betonowymi ulicznymi z poboczami ziemnymi oraz rowem z jednoczesnym odwodnieniem poprzez kratki ściekowe do kanalizacji deszczowej biegnącej wzdłuż drogi wojewódzkiej. 5. Stan projektowany 5.1. Zjazd publiczny Zaprojektowano zjazd publiczny zgodnie Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie / Dz. U. Nr 43 z dnia 14 maja 1999r. poz / Przekrój podłużny zjazdów Przekrój podłużny zjazdu posiada spadek 1,1% w kierunku terenu Inkubatora Technologicznego, na dalszym odcinku spadek przeciwny 0,8%. Spadki przeciwne wyokrąglono łukiem pionowym wklęsłym o promieniu R600. Krawędź nawierzchni zjazdu na połączeniu z drogą wojewódzką nr 869 wyokrąglono promieniem R= 7m. Włączenie zjazdów pod kątem zbliżonym do kąta prostego do osi drogi wojewódzkiej Przekrój poprzeczny zjazdów Przekrój poprzeczny zjazdu: jezdnia szerokości 7m o nawierzchni utwardzonej o spadku jednostronnym zgodnym ze spadkiem drogi wojewódzkiej nr 869 i pobocze o szerokości 1m Nawierzchnia zjazdu Nawierzchnia zjazdu publicznego przyjęto o następującej konstrukcji /określone w Dz. U. Nr 43 z dnia 14 maja 1999 roku, poz. 430 załącznik nr 4 i 5 dla ruchu KR-2 na podłożu G1./ 5 cm warstwa ścieralna z betonu asfaltowego 9 cm podbudowa zasadnicza z betonu asfaltowego 15 cm podbudowa pomocnicza z kruszywa łamanego stabilizowanego mechanicznie 29cm razem dla gruntu G1 i kategorii ruchu KR2 PDF created with pdffactory Pro trial version

6 5.1.4 Przepust Pod zjazdem zaprojektowano przepust o średnicy Ø 60 z rur żelbetowych i długości 16m i spadku podłużnym 0,2 %. W celu prawidłowego odwodnienia należy wyregulować rów drogi i wojewódzkiej na szerokości działki Inkubatora Technologicznego. Zaprojektowano w połowie długości przepustu studnię rewizyjna w celu możliwości jego przeczyszczenia. 6. Istniejące uzbrojenie W granicach projektowanego zjazdu występuje kanalizacja deszczowa. 7. Bilans Powierzchnia zjazdu 164,7m 2 w pasie drogowym drogi woj. nr 869 Powierzchnia jezdni 143,4m 2 8.Uwagi ogólne W trakcie realizacji zachować wszelkie warunki BHP. Zabrania się zasypywania wykopów (szczególnie wąskich pod uzbrojenie) zbrylonym, zamarzniętym gruntem. Zasypka winna być (szczególnie pod jezdniami) zagęszczono do wskaźnika zagęszczenia 1,00. Wykonawca ma obowiązek oznakować i zabezpieczenie robót w pasie drogowym według obowiązujących przepisów i w uzgodnieniu z Podkarpackim Zarządem Dróg Wojewódzkich w Rzeszowie. Autor projektu mgr inż. Janina Hajdaś PDF created with pdffactory Pro trial version

7

8

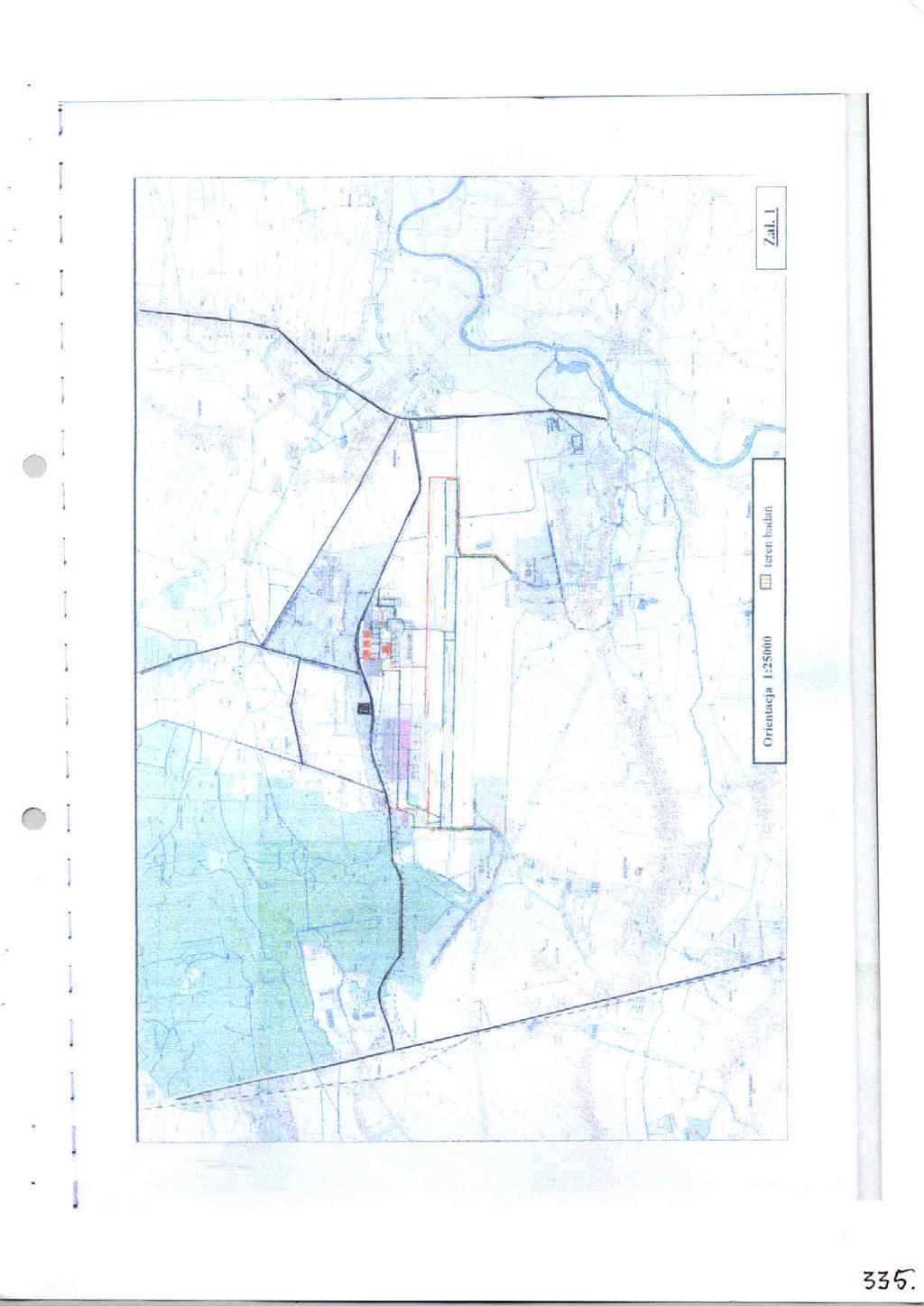

9 IV. Rysunki projektu budowlanego 1. Orientacja 2. Sytuacja rys.1 2. Profil podłużny odcinka W-W5 skala1: 50/500 rys.2 3. Rysunek konstrukcyjny przepustu Ø 60 pod zjazdem publicznym w skali 1: 50 rys 3 PDF created with pdffactory Pro trial version

10

11 hm0+87,30 hm0+66,60 hm0+45,10 hm0+33,60 211,63 211,11 211,04 KRŚ 211,55 hm1+26,57 15 R9.5 P.P.P. = +/ = KM ,80 211,80 211,80 211,92 211,84 R9.5 6% 13. T R LEGENDA jezdnia parkingi chodniki i dojścia przepust KRŚ - proj.kraty ściekowe RZESZOWSKA AGENCJA ROZWOJU REGIONALNEGO S.A. CENTRUM PROJEKTOWE W RZESZOWIE INWESTYCJA; CZĘŚĆ; BUDOWA INKUBATORA TECHNOLOGICZNEGO PROJEKT BUDOWLANY ADRES; dz. nr 1867 /168 Jasionka; dz. nr 425 /12 Tajecina g. Trzebownisko NAZWA RYSUNKU; SYTUACJA SKALA 1: 500 ZESPÓŁ; PROJEKTANT IMIĘ I NAZWISKO mgr inż. J. Hajdaś NR UPRAWN. D - 49/75 DATA PODPIS NR RYS. 1 SPRAWDZAJACY mgr inż. E. Łukawski WZDP Kraków 304/67 PDF created with pdffactory Pro trial version

12 RZESZOWSKA AGENCJA ROZWOJU REGIONALNEGO S.A. CENTRUM PROJEKTOWE W RZESZOWIE INWESTYCJA; BUDOWA INKUBATORA TECHNOLOGICZNEGO CZĘŚĆ; PROJEKT BUDOWLANY ADRES; dz. nr 1867 /168 Jasionka; dz. nr 425 /12 Tajecina g. Trzebownisko NAZWA RYSUNKU; SKALA PROFIL PODŁUŻNY W -W3 1: 50/500 ZESPÓŁ; IMIĘ I NAZWISKO NR UPRAWN. DATA PODPIS NR RYS. PROJEKTANT mgr inż. J. Hajdaś D - 49/75 D-2 SPRAWDZAJACY mgr inż. E. Łukawski WZDP Kraków 304/67 PDF created with pdffactory Pro trial version

13 mgr inż. E. Łukawski drogowa WZDP Kraków 304/67 mgr inż. J. Hajdaś SPRAWDZAJACY SPECJALNOŚĆ NR UPRAWN. PODPIS grubość ścianek h = 8cm dla D Ø 60 drogowa D - 49/75 PROJEKTANT SPECJALNOŚĆ NR UPRAWN. PODPIS PRZEDMIOT RYSUNEK KONSTRUKCYJNY PRZEPUSTU RYSUNKU SKALA 1: 50 3 darnina NR RYS. DATA 2010 FAZA PB 20 cm ława z pospółki 1 : 1 OBIEKT NR.REJ. RZESZOWSKA AGENCJA ROZWOJU REGIONALNEGO S.A. CENTRUM PROJEKTOWE W RZESZOWIE dwukrotne malowanie bitumem na stykach opaska z papy o szer. 20cm PRZEKRÓJ POPRZECZNY WIDOK OD CZOŁA 29 cm razem dla gruntu G1 dla ruchu KR2 20 cm ława z pospółki 15cm podbudowa pomocnicza z kruszywa kamiennego łamanego stabilizowanego mechanicznie Fundament z betonu B 25 studnia rewizyjna Ø 1250 mm przelotowa wg katalogu Projektowany przepust rurowy Ø 60 oś odcinka W-W3 5 cm warstwa ścieralna z betonu asfaltowego 9 cm podbudowa zasadnicza z betonu asfaltowego 1:1,5 1 : ,30 210,29 210,28 0,2% darnina 6% 211,16 darnina 6% dla Ø 60 RYSUNEK KONSTRUKCYJNY PRZEPUSTU Ø 60 ze studnią rewizyjną SKALA 1: 50 PDF created with pdffactory Pro trial version

14 V. Dokumentach formalno prawnych 1. wypis i wyrys z ewidencji gruntów 2. techniczne warunki włączenia do istniejącej drogi lotniskowej pismo Podkarpackiego Zarządu Dróg Wojewódzkich w Rzeszowie znak PZDW WDT 2210/21/2009 z dnia r. 3. opinia 1509/2009 z dnia r. Zespołu Uzgadniania Dokumentacji Projektowej Starostwo Powiatowe w Rzeszowie 4. uprawnienia projektowe 5. przynależność do Izby Projektantów PDF created with pdffactory Pro trial version
