Konstrukcje współczesnych budynków wysokich. Jacek Wdowicki Politechnika Poznańska

Transkrypt

1 Konstrukcje współczesnych budynków wysokich Jacek Wdowicki Politechnika Poznańska

2 DuŜy wybór opisów konstrukcji budynków wysokich zawiera opracowanie [114]. Zestawienia obejmujące w sumie 1809 budynków znaleźć moŝna na stronie internetowej CTBUH [133]. NiŜej zaprezentowano konstrukcje wybranych charakterystycznych (w większości zrealizowanych) budynkow wysokich o betonowych konstrukcjach usztywniających. W przypadku kaŝdego z budynkow podano krótką jego charakterystykę i rzut typowej kondygnacji. Na rysunkach ściany i słupy zostały zaczernione.

3 Przykłady budynków

4 Budynki ścianowe

5 Burj Dubai, Dubaj, Zjednoczone Emiraty Arabskie.

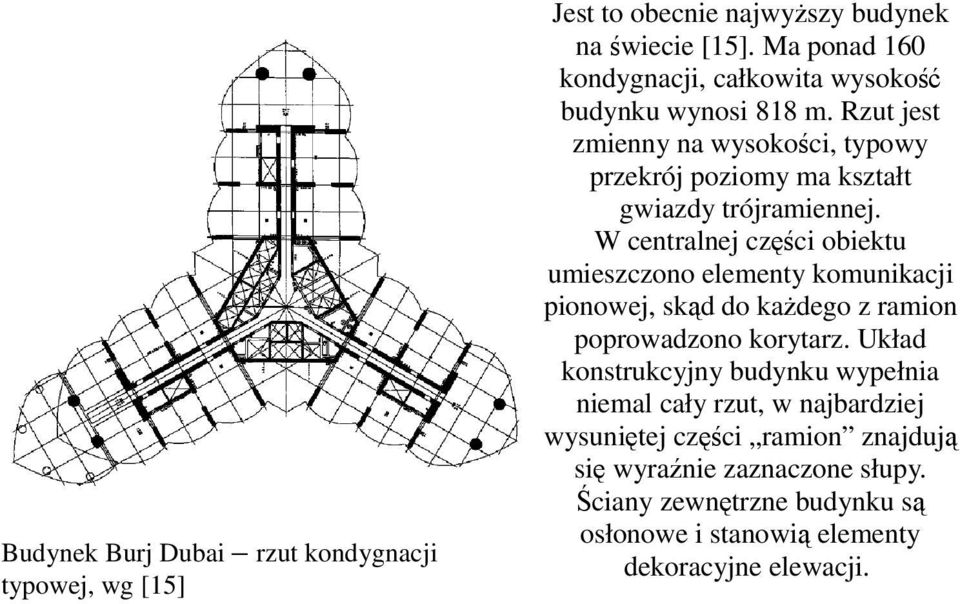

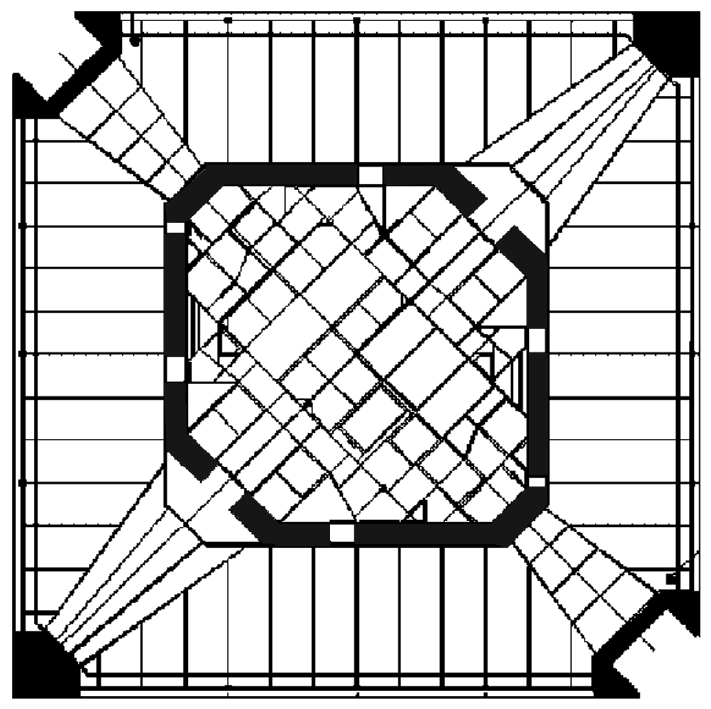

6 Budynek Burj Dubai rzut kondygnacji typowej, wg [15] Jest to obecnie najwyŝszy budynek na świecie [15]. Ma ponad 160 kondygnacji, całkowita wysokość budynku wynosi 818 m. Rzut jest zmienny na wysokości, typowy przekrój poziomy ma kształt gwiazdy trójramiennej. W centralnej części obiektu umieszczono elementy komunikacji pionowej, skąd do kaŝdego z ramion poprowadzono korytarz. Układ konstrukcyjny budynku wypełnia niemal cały rzut, w najbardziej wysuniętej części ramion znajdują się wyraźnie zaznaczone słupy. Ściany zewnętrzne budynku są osłonowe i stanowią elementy dekoracyjne elewacji.

7 Budynki trzonowe

8 Budynek biurowy Treasury Building, Singapur.

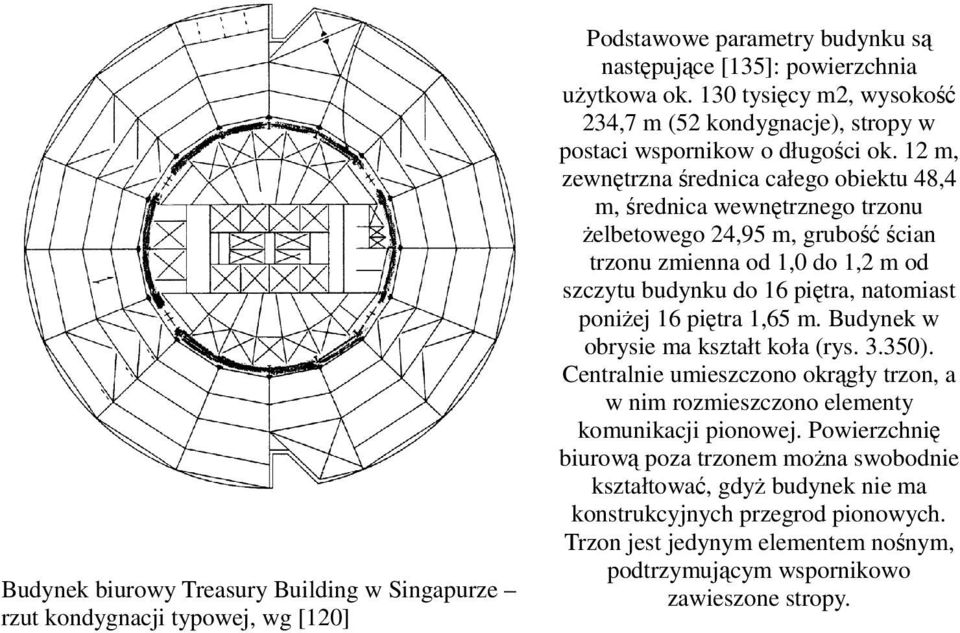

9 Budynek biurowy Treasury Building w Singapurze rzut kondygnacji typowej, wg [120] Podstawowe parametry budynku są następujące [135]: powierzchnia uŝytkowa ok. 130 tysięcy m2, wysokość 234,7 m (52 kondygnacje), stropy w postaci wspornikow o długości ok. 12 m, zewnętrzna średnica całego obiektu 48,4 m, średnica wewnętrznego trzonu Ŝelbetowego 24,95 m, grubość ścian trzonu zmienna od 1,0 do 1,2 m od szczytu budynku do 16 piętra, natomiast poniŝej 16 piętra 1,65 m. Budynek w obrysie ma kształt koła (rys ). Centralnie umieszczono okrągły trzon, a w nim rozmieszczono elementy komunikacji pionowej. Powierzchnię biurową poza trzonem moŝna swobodnie kształtować, gdyŝ budynek nie ma konstrukcyjnych przegrod pionowych. Trzon jest jedynym elementem nośnym, podtrzymującym wspornikowo zawieszone stropy.

10 Budynek biurowo-hotelowy Andersia, Poznań.

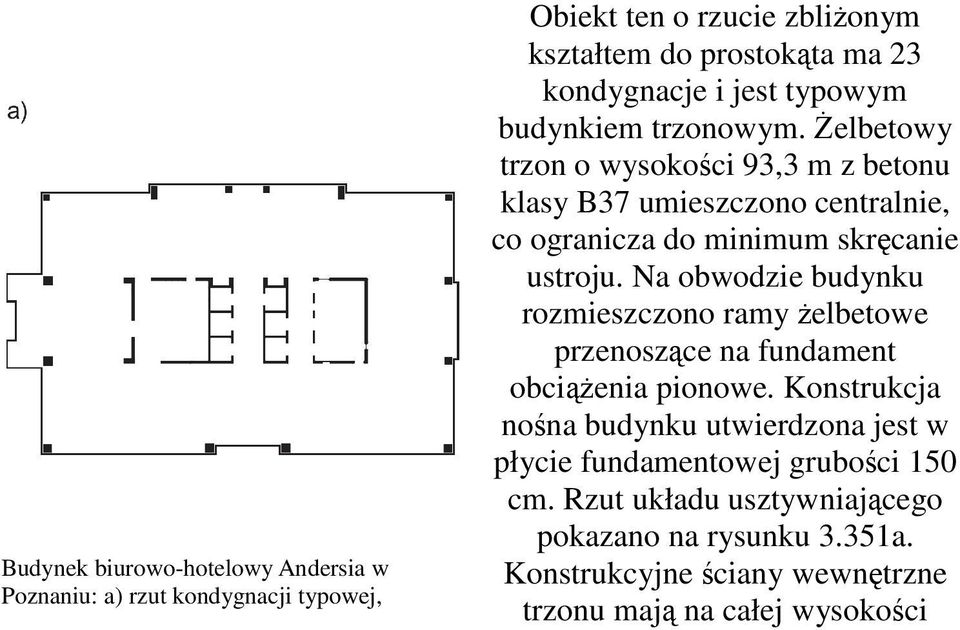

11 Budynek biurowo-hotelowy Andersia w Poznaniu: a) rzut kondygnacji typowej, Obiekt ten o rzucie zbliŝonym kształtem do prostokąta ma 23 kondygnacje i jest typowym budynkiem trzonowym. śelbetowy trzon o wysokości 93,3 m z betonu klasy B37 umieszczono centralnie, co ogranicza do minimum skręcanie ustroju. Na obwodzie budynku rozmieszczono ramy Ŝelbetowe przenoszące na fundament obciąŝenia pionowe. Konstrukcja nośna budynku utwierdzona jest w płycie fundamentowej grubości 150 cm. Rzut układu usztywniającego pokazano na rysunku 3.351a. Konstrukcyjne ściany wewnętrzne trzonu mają na całej wysokości

12 budynku stałą grubość 20 cm, a grubość ścian obwodowych trzonu jest zroŝnicowana na wysokości w zakresie od 60 do 25 cm. W części hotelowej grubość ścian obwodowych trzonu wynosi 30 cm. Na zewnątrz trzonu po stronie

13 b) Budynek biurowo-hotelowy Andersia w Poznaniu: b) widok (fot. M. Marciniak) Podczas analizy statycznej wielu kolejnych wersji konstrukcji wykorzystano program umoŝliwiający obliczanie układow usztywniających budynki wysokie o skokowo zmiennej sztywności, przy zastosowaniu modelu ciągłego [124], przy czym wyodrębniono 5 stref o stałej sztywności. Maksymalna wartość przemieszczeń poziomych w ostatecznej wersji konstrukcji wynosiła 0,121 m, co stanowi 0,121/93,3 = 1/771 wysokości budynku. Na rysunku b) na pierwszym planie widoczny jest budynek Andersia, a z prawej strony zrealizowany wcześniej budynek Poznańskiego Centrum Biznesu.

14 Budynki trzonowo-ramowe

15 Budynek biurowy Millennium Tower, Wiedeń, Austria.

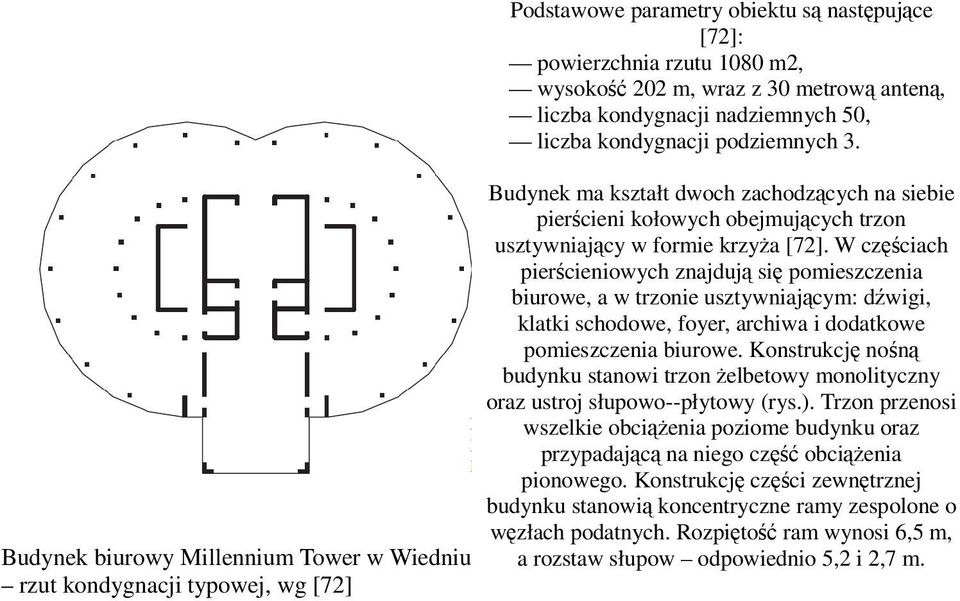

16 Budynek biurowy Millennium Tower w Wiedniu rzut kondygnacji typowej, wg [72] Podstawowe parametry obiektu są następujące [72]: powierzchnia rzutu 1080 m2, wysokość 202 m, wraz z 30 metrową anteną, liczba kondygnacji nadziemnych 50, liczba kondygnacji podziemnych 3. Budynek ma kształt dwoch zachodzących na siebie pierścieni kołowych obejmujących trzon usztywniający w formie krzyŝa [72]. W częściach pierścieniowych znajdują się pomieszczenia biurowe, a w trzonie usztywniającym: dźwigi, klatki schodowe, foyer, archiwa i dodatkowe pomieszczenia biurowe. Konstrukcję nośną budynku stanowi trzon Ŝelbetowy monolityczny oraz ustroj słupowo--płytowy (rys.). Trzon przenosi wszelkie obciąŝenia poziome budynku oraz przypadającą na niego część obciąŝenia pionowego. Konstrukcję części zewnętrznej budynku stanowią koncentryczne ramy zespolone o węzłach podatnych. Rozpiętość ram wynosi 6,5 m, a rozstaw słupow odpowiednio 5,2 i 2,7 m.

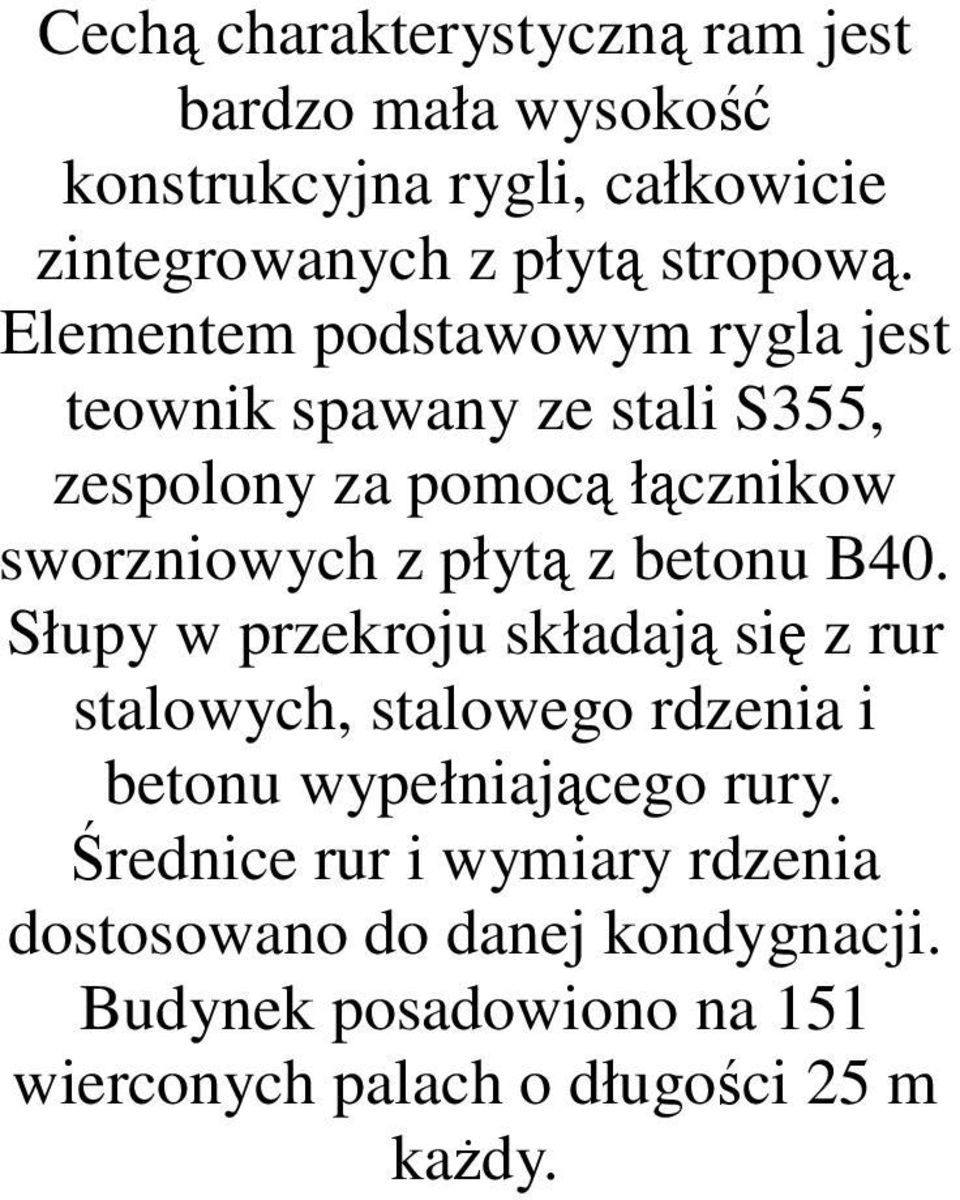

17 Cechą charakterystyczną ram jest bardzo mała wysokość konstrukcyjna rygli, całkowicie zintegrowanych z płytą stropową. Elementem podstawowym rygla jest teownik spawany ze stali S355, zespolony za pomocą łącznikow sworzniowych z płytą z betonu B40. Słupy w przekroju składają się z rur stalowych, stalowego rdzenia i betonu wypełniającego rury. Średnice rur i wymiary rdzenia dostosowano do danej kondygnacji. Budynek posadowiono na 151 wierconych palach o długości 25 m kaŝdy.

18 Budynki z wysięgnikami (ang. outriggers)

19 Budynek Di Wang Tower, Shenzhen, Chiny.

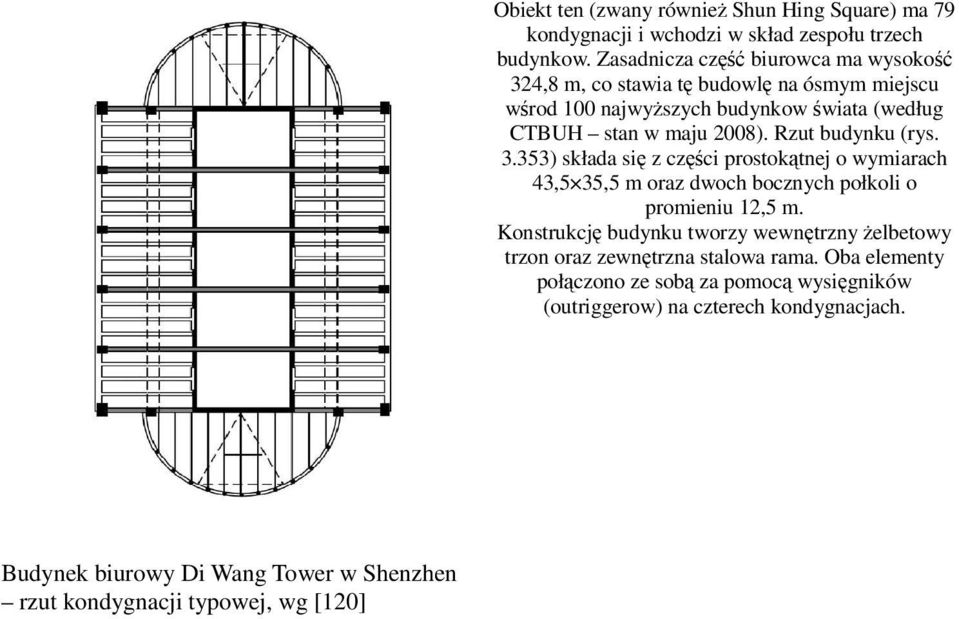

20 Budynek biurowy Di Wang Tower w Shenzhen rzut kondygnacji typowej, wg [120] Obiekt ten (zwany równieŝ Shun Hing Square) ma 79 kondygnacji i wchodzi w skład zespołu trzech budynkow. Zasadnicza część biurowca ma wysokość 324,8 m, co stawia tę budowlę na ósmym miejscu wśrod 100 najwyŝszych budynkow świata (według CTBUH stan w maju 2008). Rzut budynku (rys ) składa się z części prostokątnej o wymiarach 43,5 35,5 m oraz dwoch bocznych połkoli o promieniu 12,5 m. Konstrukcję budynku tworzy wewnętrzny Ŝelbetowy trzon oraz zewnętrzna stalowa rama. Oba elementy połączono ze sobą za pomocą wysięgników (outriggerow) na czterech kondygnacjach.

21 Wewnętrzny Ŝelbetowy trzon składa się z 6 elementow połączonych stalowymi belkami nadproŝowymi. Grubość ścian zmienia się z wysokością: do 45 kondygnacji wynosi 75 cm, powyŝej 60 cm. Stalowe słupy wraz ze stalowymi ryglami tworzą zewnętrzną ramę. Słupy wykonano z elementow o przekrojach skrzynkowych o wymiarach od mm do mm. Do 62 kondygnacji wypełniono je betonem. Na 6, 26, 45 oraz 70 kondygnacji przewidziano po 12 wysięgnikow, czyli stalowych wiązarow łączących słupy ramy zewnętrznej z Ŝelbetowym trzonem. W budynku zastosowano stropy zespolone składające się ze stalowych belek, przegubowo połączonych z trzonem i ramą zewnętrzną, oraz płyty Ŝelbetowej grubości 10 cm ułoŝonej na pomostach z blach profilowanych. Ze względu na swą smukłość budynek był przedmiotem wielu badań, w tym eksperymentalnych na rzeczywistym obiekcie [78, 120].

22 Budynek World Financial Center, Szanghaj, Chiny.

23 Budynek World Financial Center w Szanghaju rzut kondygnacji typowej, wg [79] Budynek biurowy ma 101 kondygnacji i 492 m wysokości. W trzonie umieszczonym centralnie zlokalizowano elementy komunikacji pionowej (rys.). Trzon łączą z czterema megasłupami zlokalizowanymi w naroŝach budynku wysięgniki wysokości trzech kondygnacji (12,6 m). Powierzchnia biurowa poza trzonem przeznaczona jest do swobodnego kształtowania. Zewnętrzny obrys jest kwadratowy u podstawy i zwęŝa się ku gorze [79] (por. rys. na str.nast.).

24 Budynki powłokowe

25 Tour Sans Fins, ParyŜ, Francja (projekt).

26 Budynek Tour Sans Fins w ParyŜu (projekt) rzut kondygnacji typowej, wg [88] Okrągły budynek ma mieć 95 kondygnacji i przy planowanej wysokości 425,60 m średnicę zewnętrzną tylko 43 m (rys.). Jako konstrukcję usztywniającą przewidziano zewnętrzną powłokę ramową [88].

27 Budynki trzonowo-powłokowe

28 Hopewell Centre, Hongkong, Chiny.

29 Budynek Hopewell Centre w Hongkongu rzut kondygnacji typowej, wg [73] Obiekt usytuowany jest na stromym zboczu. Poziomy sąsiednich ulic roŝnią się o około 48 m, w związku z czym tylne wejście do budynku znajduje się na poziomie 17 piętra. Budynek zaprojektowany na planie koła o promieniu 22,9 m (rys ) ma 64 kondygnacje nadziemne i jedną podziemną oraz powierzchnię całkowitą m2. Był pierwszym okrągłym budynkiem biurowym w Hongkongu. Mając 216 m wysokości, pozostawał najwyŝszym wieŝowcem w tym mieście w latach Ze znajdującej się na 62. piętrze obrotowej restauracji moŝna obserwować niezwykłą panoramę Hongkongu [73, 114]. Ustroj nośny budynku zaprojektowano w postaci zewnętrznej powłoki ramowej o średnicy 45,8 m oraz wewnętrznego trzonu usztywniającego o średnicy 19,8 m. Trzon składa się z trzech wspołśrodkowych ścian połączonych ze sobą za pomocą układu belek. Betonowe ściany trzonu u podstawy budynku mają grubość 76,2 cm. Wewnątrz trzonu rozmieszczono elementy komunikacji pionowej. W skład powłoki ramowej wchodzi 48 rozmieszczonych obwodowo betonowych słupow o wymiarach w poziomie przyziemia 1,45 1,22 m. Budynek w całości posadowiono na skalistym podłoŝu na stopach fundamentowych.

30 Budynki o konstrukcjach nietypowych

31 Budynek biurowy Commerzbanku, Frankfurt, Niemcy.

32 Budynek biurowy Commerzbank we Frankfurcie nad Menem rzut kondygnacji typowej, wg [132] Obiekt zlokalizowany w centrum miasta nad rzeką Men jest najwyŝszym budynkiem w Europie (258,1 m, z anteną 298,7 m). W rzucie ma kształt trojkąta rownobocznego o boku długości 60 m (rys ). NaroŜa budynku są zaokrąglone, a ściany boczne zewnętrzne lekko zakrzywione, co nadaje konstrukcji opływowy kształt. W 58-kondygnacyjnym budynku zarowno pylony trzonow komunikacyjnych, jak i stropy są elementami zespolonymi stalowobetonowymi [72].

33 Apartamentowiec Trump World Tower, Nowy Jork, USA.

34 Trump World Tower w Nowym Jorku rzut kondygnacji typowej, wg [104] Budynek ma 73 kondygnacje nadziemne, wysokość 262 m i powierzchnię rzutu 1031,65 m2. Obiekt usztywniono dwoma poprzecznymi ścianami z nadproŝami oraz łączącymi je ścianami rownoległymi do dłuŝszych bokow, a takŝe wspołpracującą z nimi powłoką ramową zlokalizowaną na obwodzie budynku, składającą z nadproŝy i słupow rozmieszczonych wzdłuŝ zewnętrznych bokow rzutu w rozstawie co około 4 m (rys ). Bryła budynku ma kształt wysokiego prostopadłościanu. Wewnątrz układu usztywniającego zaprojektowano elementy komunikacji pionowej. Układ usztywniający w postaci tradycyjnej konstrukcji Ŝelbetowej przenosi wszelkie obciąŝenia poziome oraz przypadającą na niego część obciąŝenia pionowego. Budynek wykonano z betonu, aby zwiększyć jego odporność na porywy silnych wiatrow; część przeszklona pozwala na oglądanie panoramy Nowego Jorku. Apartamentowiec Trump World Tower przez dwa lata ( ) był najwyŝszym na świecie budynkiem mieszkalnym [104].

35 Dziękuję za uwagę!
