Informacje ogólne w STĘP Tapflo - rzetelny dostawca pomp przemysłowych Tapflo - jakość Historia firmy Tapflo

Transkrypt

1

2 Informacje ogólne wstęp Tapflo - rzetelny dostawca pomp przemysłowych Tapflo Sp. z o.o. to polska część grupy Tapflo założona w 1991 roku. Jesteśmy producentem pomp membranowych zasilanych sprężonym powietrzem oraz pomp wirowych wykonanych ze stali nierdzewnej jak i dystrybutorem pomp innych producentów. W 2005 roku centrala firmy została przeniesiona do nowej siedziby w Tczewie, posiadamy biura handlowe w Warszawie, Wrocławiu, Katowicach i Poznaniu. Posiadamy własny serwis i części zamienne do wszystkich oferowanych przez nas pomp. Oferujemy kompleksowe rozwiązania dla wszystkich gałęzi przemysłu ze szczególnym uwzględnieniem przemysłu spożywczego, farmaceutycznego, kosmetycznego, chemicznego, petrochemicznego, papierniczego i oczyszczalni ścieków. Tapflo - jakość Wszystkie procesy w firmie Tapflo Sp. z o.o. są zgodne z ISO 9001:2001. Wszystkie pompy są dodatkowo oznaczane symbolem CE i spełniają wymagania dyrektyw maszynowych EC. Wiele spośród naszych produktów spełnia wymagania dyrektywy ATEX. Historia firmy Tapflo Firma Tapflo została założona w 1985 roku w Szwecji w Kungälv (na północ od Göteborga). Obecnie posiadamy swoje biura w Szwecji, Danii, Wielkiej Brytanii, Polsce, Rosji, Włoszech, Bułgarii, Rumunii, Turcji, Indiach, na Ukrainie oraz w Republice Południowej Afryki i Chinach. Jesteśmy także reprezentowani w ponad 30 innych krajach świata za pośrednictwem lokalnych dystrybutorów. W 2005 roku utworzyliśmy joint venture z firmą CDR będącą producentem pomp magnetycznych poprzez wykup pakietu udziałów w tej firmie, uzupełniając tym samym naszą ofertę o wirowe pompy procesowe. Na dzień dzisiejszy firmy grupy Tapflo zatrudniają około 130 osób. 2

3 Informacje ogólne zasada działania pomp krzywkowych Zasada pracy pompy krzywkowej polega na wypieraniu określonej dawki cieczy z obszaru ssawnego, przez obrót elementów roboczych (krzywek), do obszaru tłocznego. Krzywki zamontowane s¹ na wa³kach, które s¹ osadzone na ³o yskach w zewnêtrznym synchronizatorze. Wa³ki wyposa one w ko³a zêbate, umiejscowione wewn¹trz synchronizatora, przenosz¹ napêd z wa³ka napêdowego na wa³ek poœredni. Krzywki s¹ zsynchronizowane w taki sposób, aby w czasie pracy nie styka³y siê ze sob¹. wstęp Krzywki obracając siê, zwiêkszaj¹ objętość przestrzeni miêdzy zębami powoduj¹c spadek ciœnienia po stronie króæca ssawnego (rys. 1). Powoduje to nap³ywanie cieczy do obudowy pompy. Pompowana ciecz transportowana jest wewnątrz obudowy (rys. 2 i rys. 3) na stronê t³oczn¹ pompy (rys. ). Gdy objętość przestrzeni międzyzębnej krzywek zmniejsza siê; wywo³uje wzrost ciœnienia po stronie króæca t³ocznego. Powoduje to wypychanie cieczy z obudowy pompy (rys. 5). własności Konstrukcja pomp krzywkowych zapewnia niezawodność oraz wysoką sprawność pracy, jednocześnie ich budowa zapewnia wysoką higieniczność i prostą konserwację. Urządzenia te doskonale sprawdzają się przy tłoczeniu mediów o delikatnej strukturze. pompy krzywkowe mogą przetłaczać cziecze: O delikatnej strukturze Zawieraj¹ce cz¹stki sta³e O lepkoœci do cp O temperaturze do C Wymagaj¹ce higienicznoœci lub aseptyczności 3

4 Informacje ogólne Szerokie zastosowanie pomp krzywkowych krzywkowe Pompy Pompy krzywkowe znajdą zastosowanie wszędzie tam, gdzie medium musi być traktowanie w sposób specjalny, z zachowaniem jego wszelkich właściwości. Zapewniaj¹ delikatny, jednostajny przep³yw, który sprawia, e pompa nadaje siê do t³oczenia delikatnych produktów o podwy szonej lepkoœci. Standardowe wykonanie higieniczne zapewnia ³atw¹ i prost¹ obs³ugê pompy. Przemysł farmaceutyczny Pompy krzywkowe s¹ wykorzystywane w przemyœle farmaceutycznym dziêki delikatnemu sposobowi t³oczenia i precyzyjnemu dozowaniu. Wysoką higieniczność konstrukcji zapewniają użyte wysokostopowe stale oraz specjalistyczne uczczelniena mechaniczne. Przemysł spożywczy Konstrukcja urz¹dzenia spe³niaj¹ca warunki wysokiej higienicznoœci. Pompy krzywkowe mog¹ przet³aczaæ ciecze o delikatnej strukturze, zawieraj¹ce zarówno cz¹stki miêkkie jak i twarde, przy minimalnym mieszaniu lub œcinaniu. T³oczenie takich produktów jak: czekolada, jajka, mleko, jogurty, sery, oleje. Przemysł kosmetyczny Wymagania stawiane przez ten przemys³ rosn¹ podobnie jak wymagania przemys³u farmaceutycznego i spo ywczego. Pompy krzywkowe mog¹ tu zaoferowaæ delikatny transport produktu po³¹czony z wysok¹ wydajnoœci¹ i mo liwoœci¹ mycia CIP. Przemysł chemii gospodarczej Wysokiej jakości pompy krzywkowe doskonale realizują wysokie wymagania technologiczne tej gałęzi przemysłu. Urządzenia te są wykorzystywane do produkcji mydeł, szamponów, środków czyszczących, żeli, barwników i różnorodnych past.

5 Informacje ogólne zalety pomp krzywkowych Higieniczna konstrukcja Pompy mog¹ byæ dostarczane z certyfikatem FDA, A3 oraz EHEDG, gwarantuj¹cymi najwy szy stopieñ higienicznoœci. T³oczenie delikatnych produktów Proces pompowania przebiega przy niskich prêdkoœciach przep³ywu cieczy przez pompê, dziêki czemu struktura wewnêtrzna medium nie ulega zniszczeniu. krzywkowe PomPy Stabilny przep³yw Zasada dzia³ania pompy zapewnia sta³y, praktycznie bezpulsacyjny i wprost proporcjonalny do prêdkoœci obrotowej przep³yw. Solidna budowa Konstrukcja i jakoœæ zastosowanych materia³ów oraz precyzja wykonania wszystkich elementów sprawiaj¹, i tego typu pompy mog¹ byæ eksploatowane bez remontu przez okres nawet kilkunastoletni. atwoœæ obs³ugi Jedynymi elementami podlegaj¹cymi normalnemu zu yciu w pompie s¹ uszczelnienia mechaniczne, których czas wymiany dla wykwalifikowanego personelu nie przekracza 1 godziny. Pompy idealnie sprawdzaj¹ siê w uk³adach automatycznego mycia i sterylizacji (CIP i SIP). rodzina pomp krzywkowych Seria Top Lobe Seria obejmuj¹ca 12 typów pomp o wydajnoœci od 0 do 112 m 3 /h, przy³¹czach mm i maksymalnym ciœnieniu pracy 22 bar. Higieniczne pompy krzywkowe o szerokiej gamie zastosowañ. Seria Top Wing Seria obejmuj¹ca 8 typów pompy o wydajnoœci od 0 do 156 m 3 /h, przy³¹czach mm i maksymalnym ciœnieniu pracy 15 bar. Aseptyczne pompy krzywkowe o nowatorskiej konstrukcji dla najbardziej wymagaj¹cych aplikacji. 5

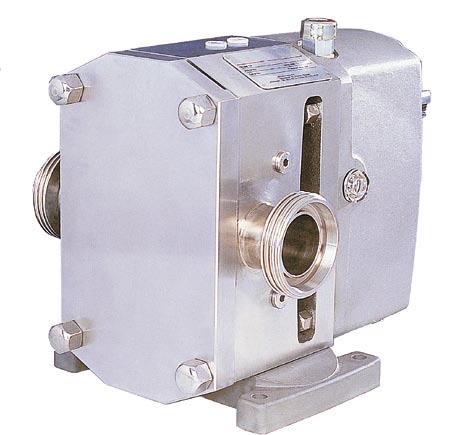

6 SerIA TL PomPY SerII ToP lobe Seria Top Lobe to higieniczne pompy krzywkowe zaprojektowane pod k¹tem szybkiej i prostej obs³ugi, prostego oraz dokładnego mycia. Pompy te s¹ odpowiedzi¹ na potrzeby najbardziej wymagaj¹cych aplikacji wystêpuj¹cych we wspó³czesnym przemyœle. Dzięki bogatej gamie dodatkowych opcji takich jak: płaszcz grzewczy, zawór przelewowy, spłukiwane uszczelnienia. Pompy serii TL znajdują szerokie zastosowanie w wielu gałęziach przemysłu. ZaleTY PomP SerII ToP lobe uszczelnienia montowane od czo³a pompy stabilny przep³yw mo liwoœæ t³oczenia delikatnych produktów uniwersalnoœæ zastosowania transport cieczy o szerokim zakresie lepkoœci wysoka jakoœæ i sprawność urz¹dzenia ³atwoœæ obs³ugi i konserwacji higieniczna konstrukcja niski poziom ha³asu zastosowanie znormalizowanych uszczelnień 6 ZAKRESY ZASTOSOWAŃ

7 dane techniczne CHARAKTERYSTYKI SerIA TL zakresy zastosowań Ciśnienie różnicowe [bar] Wydajność [m 3 /h] ZAKRESY ZASTOSOWAŃ 7

8 SerIA TL Trójramienna krzywka - kompensacja w jednym punkcie - ³atwoœæ monta u i demonta u - ³atwoœc obs³ugi i konserwacji - uszczelnienie o-ringami - monta tylko z jednej strony urz¹dzenia - uproszczona i szybka regulacja luzu krzywek - delikatny transport produktu - higieniczny transport - bez ryzyka zatrzymania produktu - relatywnie wysoka mo liwoœæ przet³aczania mediów z zawartoœci¹ cz¹stek sta³ych Sto kowa œruba ustalaj¹ca - pewne zabezpieczenie - higienicznoœæ - niezawodne uszczelnienie - brak kontaktu pomiędzy powierzchniami metalicznymi Obudowa komory roboczej - prosta, solidna konstrukcja - g³adkie, pozbawione wystêpów powierzchnie - higienicznoœæ - minimalne ryzyko zatrzymania produktu - ³atwoœć mycia ręcznego, możliwość mycia w systemie CIP lub SIP Pokrywa czo³owa - higienicznoœæ - ³atwoœæ mycia Przy³¹cza - du a ró norodnoœæ - przyspawany, maksymalnie powiêkszony otwór wlotowy - higienicznoœæ - transport mediów o wysokiej lepkoœci - niskie wymagania względem NPSHr Czêœæ sta³a uszczelnienia mechanicznego Os³ona uszczelnienia - uszczelnienia medium z dostêpem od czo³a pompy, montowane s¹ bezpoœrednio pod os³on¹ uszczelnienia - szybki i u³atwiony dostêp do uszczelnieñ - higienicznoœæ - u³atwiona obs³uga i konserwacja - skrócone czasy obs³ugi i mycia urz¹dzenia - ³atwa zamiennoœæ z innymi typami uszczelnieñ Tuleja uszczelnienia na wa³ku - wyd³u ona ywotnoœæ wa³ka - szybki i u³atwiony dostêp do uszczelnieñ - ³atwa zamiennoœæ z innymi typami uszczelnieñ - suchy wa³ek Czêœæ obrotowa uszczelnienia mechanicznego 8 KONSTRUKCJA POMPY

9 Os³ona synchronizatora uszczelniana o-ringami - precyzyjne pozycjonowanie montowanych od ty³u pompy ³o ysk - u³atwiony i precyzyjny monta montowanych od ty³u pompy ³o ysk - szybki dostêp do synchronizatora, pozwalaj¹cy na ³atw¹ obs³ugê i konserwacjê Maksymalny rozmiar łożysk - monta bez u ycia podk³adek ustalaj¹cych - zdolnoœæ do pracy z wysokimi prêdkoœciami obrotowymi - dobre smarowanie zarówno ³o ysk jak i kó³ zêbatych SerIA TL Œrubowe ko³a zêbate - zabezpieczenie Ringfeder - utrzymywanie luzu i fazy g³owicy pompy - niski poziom ha³asu - u³atwiona obs³uga i konserwacja Prosty i solidny synchronizator - brak podk³adek ustalaj¹cych - smarowanie olejem - minimalne ugiêcie wa³ka - wyj¹tkowa prostota obs³ugi - odpornoœæ na ekstremalnie z³e warunki otoczenia - wyd³u ona ywotnoœæ Stopa pompy - pozwala na maksymaln¹ dowolnoœæ instalacji - zastosowanie do monta u pionowego i poziomego pompy - minimalizacja ograniczeñ stosowania zaworów i krzywizn ruroci¹gu Os³ona sp³ukiwania - jeden typ os³ony dla wszystkich typów uszczelnieñ mechanicznych, z ciecz¹ zaporow¹ i sp³ukiwaniem - unifikacja Wa³ek pompy - wa³ek wielowpustowy - uszczelniany o-ringiem - monta tylko z jednej strony - niezawodne rozwi¹zanie przenoszenia momentu obrotowego - higienicznoœæ - ³atwość obs³ugi - ³atwoœæ demonta u krzywek Uszczelnienie wa³ka - du y wybór uszczelnieñ - zastosowanie uniwersalnych uszczelnień - ³atwa zamiennoœæ z innymi typami uszczelnieñ - ³atwy dostêp w celach kontrolnych i obs³ugowych - niskie czasy przestojów - higienicznoœæ - ³atwa obs³uga i dostêp od strony czo³owej KONSTRUKCJA POMPY 9

10 parametry techniczne SerIA TL Typ Objêtoœæ Nominalna œredn. Maksymalne Maks. prêdkoœæ Maks. moment pompy / obrót wewn. przy³¹cza ciœnienie pracy obrotowa na koñcu wa³u [dm 3 /obrót] [mm] [bar] [obr./min.] [Nm] TL1 / TL1 / TL1 / TL2 / TL2 / TL2 / TL3 / TL3 / TL3 / TL / TL / TL / przyłącza 1 - Wszystkie przyłącza gwintowe (DIN, SMS, DS, BS, ISO, gwint typu Gas, gwint typu NPT) i wszystkie przyłącza klamrowe (ISO, SMS, DIN) 2 - Wszystkie przyłącza kołnierzowe DIN (PN16, PN25) i ANSI (klasa 150, klasa 300) Typ pompy TL1/ TL1/ TL1/ TL2/ TL2/ TL2/ TL3/ TL3/ TL3/ TL4/ TL4/ TL4/ zb zb DANE TECHNICZNE

11 wymiary, charakterystyki MONTAŻ POZIOMY - STANDARD (linia przerywana wskazuje na ustawienie w wersji z napędzaną dolną osią) SerIA TL MONTAŻ PIONOWY Typ pompy TL1/ TL1/ TL1/ TL2/ TL2/ TL2/ TL3/ TL3/ TL3/ TL4/ TL4/ TL4/ cb cc cd da db dc dd de df ea eb ec ed sp tb vb vc vd ve vf vg vh zc ze Wymiary podane w [mm] DANE TECHNICZNE 11

12 PomPY SerII ToP WIng SerIA Tw Najnowsza generacja pomp krzywkowych. Do typowych zalet pomp krzywkowych dodano jeszcze wiêksz¹ higienicznoœæ pracy. Specjalna konstrukcja dwuramiennej krzywki obni a poziom niszczenia mediów wra liwych na œcinanie. Wyj¹tkowo solidna konstrukcja, wysoka wydajnoœæ pracy oraz ³atwoœæ konserwacji podnoszą walory u ytkowe pomp tej serii jednocześnie obni aj¹c ich koszty eksploatacyjne. Walory te zapewniają nam produkt o unikalnych zaletach. ZaleTY PomP SerII ToP WIng stabilny przep³yw najwy szy poziom higienicznoœci solidnoœæ konstrukcji samoopró nianie uszczelnienie montowane od czo³a pompy dwuramienna krzywka wodoodporny monta ³o ysk pompa w całości wykonana ze stali nierdzewnej ulepszone materia³y konstrukcyjne wysoka wydajnoœæ ³atwoœæ obs³ugi i konserwacji mo liwoœæ t³oczenia cieczy o wysokiej i niskiej lepkoœci 12 ZAKRESY ZASTOSOWAŃ

13 dane techniczne CHARAKTERYSTYKI SerIA Tw zakresy zastosowań Ciśnienie różnicowe [bar] Wydajność [m 3 /h] ZAKRESY ZASTOSOWAŃ 13

14 SerIA Tw Najwy szy poziom higienicznoœci - wyeliminowanie miejsc powstawania z³ogów pompowanego produktu, w których mo e dochodziæ do rozwoju flory bakteryjnej - samoopró nianie siê komory roboczej w pionowej pozycji - samoopró niaj¹ce siê uszczelnienia mechaniczne wewn¹trz komory roboczej - jako materia³y konstrukcyjne u yte stale nierdzewne o obni onej zawartoœci wêgla - g³adkie, pozbawione wystêpów powierzchnie zarówno w komorze roboczej jak i na pokrywie czo³owej - ³atwoœæ mycia i czyszczenia - CIP, SIP lub rêcznie atwoœæ konserwacji - wymiana uszczelnieñ wa³u bez koniecznoœci demonta u komory roboczej - solidne ³o yskowanie - wstêpnie napiête ³o yska sto kowe bez kompensacji Zaprojektowane do u ytku w ekstremalnych warunkach otoczenia - wodoodporna konstrukcja ³o ysk - uszczelnione specjalnymi wodoodpornymi uszczelkami - ca³a pompa, w³¹czaj¹c w to os³onê tyln¹ wykonana ze stali nierdzewnej - bez korozji, bez koniecznoœci malowania Delikatny transport produktu - wysoka wydajnoœæ - dwuramienna krzywka - mniejszy przep³yw wtórny pomiêdzy krzywkami oraz dziêki kszta³towi krzywek, mo liwoœæ przet³aczania cieczy z zawartoœci¹ miêkkich cz¹stek sta³ych - minimalne luzy na krzywkach - mniejsze cofanie siê cieczy i delikatniejszy transport cieczy wra liwych na œcinanie - równomierny przep³yw, niska pulsacja Bezawaryjnoœæ pracy - krzywki, wa³ i œruba ustalaj¹ca wykonane ze stali nierdzewnej typu Duplex - pewniejszy monta, mniejsze ugiêcie wa³u, ni sze zu ycie - solidna konstrukcja - du a œrednica wa³u i u ycie stali nierdzewnej typu Duplex - uszczelnienie mechaniczne zamontowane wewn¹trz komory roboczej - lepsze smarowanie - ulepszone materia³y uszczelnienia mechanicznego i nowa konstrukcja trzyzwojowej sprê yny Opcje - ró ne uszczelnienia: pojedyncze mechaniczne, z ciecz¹ zaporow¹, podwójne sp³ukiwane, o-ring - zawory przelewowe: wstêpnie napiête sprê yn¹, wstêpnie napiête sprê yn¹ i odci¹ ane sprê onym powietrzem, wstêpnie napiête i odci¹ ane sprê onym powietrzem. Dziêki ³atwoœci czyszczenia i opcji odci¹ ania sprê onym powietrzem zawory przelewowe mog¹ byæ u yte tak e jako zawór CIP sterowany procesem mycia - prostok¹tne króæce ssawne - lepsze NPSH, mo liwoœæ t³oczenia gêstszych mediów - urz¹dzenia do wstêpnego podgrzewania lub sch³adzania na pokrywie czo³owej i na uszczelnieniach 1 KONSTRUKCJA POMPY

15 Podczas konstruowania pomp serii TopWing, zwrócono uwagê na redukcjê LCC (Life Cycle Cost - ca³kowitych kosztów eksploatacji pompy w czasie jej okresu ycia ). Onacza to nie tylko unowoczeœnienie konstrukcji ale tak e stosowanych w pompie materia³ów. SerIA Tw Komora robocza i os³ona czo³owa ze stali niskowêglowej AISI 316L Wy sza higienicznoœæ i lepsza odpornoœæ korozyjna. Samoopró nianie w pozycji pionowej. Krzywki, œruba ustalaj¹ca i wa³ ze stali nierdzewnej typu Duplex Twardsze materia³y pozwalaj¹ z m n i e j s z y æ u g i ê c i e w a ³ u, polepszaj¹ odpornoœæ korozyjn¹, poprawiaj¹ zamontowanie krzywek, zmniejszaj¹ zu ycie czêœci i ograniczaj¹ wyd³u enie temperaturowe czêœci. Os³ona tylna ze stali nierdzewnej Odpornoœæ korozyjna, brak koniecznoœci malowania pompy. Wysokiej jakoœci samoopró niaj¹ce siê uszczelnienia mechaniczne Standardowe wykonanie materia³owe to grafit / wêglik krzemu. Jako opcja dostêpne wykonanie wêglik krzemu / wêglik krzemu. Rdzeñ zawsze wykonywany jest z wêglika krzemu. KONSTRUKCJA POMPY 15

16 SerIA Tw parametry techniczne Typ Objêtoœæ Maksymalna Nominalna Maksymalne Maksymalna Maksymalny pompy / obrót wydajnoœæ œrednica wewn. ciœnienie prêdkoœæ moment przy³¹cza pracy obrotowa na koñcu wa³u [dm 3 /obrót] [m 3 /h] [mm] [bar] [obr./min.] [Nm] TW1/ TW1/ TW2/ TW2/ TW3/ TW3/ TW/ TW/ przyłącza Typ TW1/ TW1/ TW2/ TW2/ TW3/ TW3/ TW4/ TW4/ pompy zb zb Wszystkie przy³¹cza gwintowe (DIN, SMS, DS, BSP, ISO, gwint typu Gas) i klamrowe (ISO, SMS) 2 - Wszystkie przy³¹cza ko³nierzowe DIN (PN16) i ANSI (klasa 150) 16 DANE TECHNICZNE

17 wymiary, charakterystyki MONTAŻ POZIOMY - STANDARD (linia przerywana wskazuje na ustawienie w wersji z napędzaną dolną osią) SerIA Tw MONTAŻ PIONOWY Typ pompy TW1/0041 TW1/0082 TW2/0171 TW2/0343 TW3/0537 TW3/1100 TW4/1629 TW4/3257 cb da db dc dd de df ea eb ec ed sp tb vb vc vd ve vf vg vh vk zc ze Wymiary podane w [mm] DANE TECHNICZNE 17

18 kodyfikacja pomp krzywkowych SerIA TL/TW Rodzina pomp: TL = Top Lobe TW = Top Wing Rozmiar synchronizatora: 1, 2, 3, 4 Objêtoœæ wypieranej cieczy na 1 obrót [litrów] Wielkoœæ przy³¹czy TL 2 / 0234 / 40 / GB1 1 - V V Typ przy³¹cza: 01 = Gwintowe w standardzie higienicznym DIN11851/DIN05 02 = Ko³nierzowe PN16 DIN = Ko³nierzowe PN25 DIN263 (tylko TL) 0 = Gwintowe ISO = Gwintowe dla przemys³u mleczarskiego BS = Gwintowe SMS = Klamrowe ISO = Ko³nierzowe ANSI B16,5-150lbs 09 = Ko³nierzowe ANSI B16,5-300lbs (tylko TL) 10 = Gwintowe drobnozwojowe ISO 7/1 11 = Gwintowe DS = Klamrowe SMS3017 (triclamp) 13 = Gwintowe NPT ASA B2.1 1 = Klamrowe DIN32676 Rodzaj krzywki: 1 = Krzywka trójramienna ze stali nierdzewnej W1 = Krzywka dwuramienna ze stali nierdzewnej Rodzaj pokrywy czo³owej: 1 = Pokrywa p³aska 2 = Pokrywa z zaworem przelewowym - napiêtym sprê yn¹ 3 = Pokrywa z zaworem przelewowym - napiêtym sprê yn¹ - odci¹ anym sprê onym powietrzem = Pokrywa z zaworem przelewowym - napiêtym sprê onym powietrzem - odci¹ anym sprê onym powietrzem 5 = Pokrywa z p³aszczem 6 = Pokrywa z p³aszczem oraz z zaworem przelewowym - napiêtym sprê yn¹ 7 = Pokrywa z p³aszczem oraz z zaworem przelewowym - napiêtym sprê yn¹ - odci¹ anym sprê onym powietrzem 8 = Pokrywa z p³aszczem oraz z zaworem przelewowym - napiêtym sprê onym powietrzem - odci¹ anym sprê onym powietrzem Rodzaj uszczelnienia: GW1 = Pojedyncze uszczelnienie mechaniczne wêglik krzemu (SIC) / wêglik krzemu (SIC) GB1 = Pojedyncze uszczelnienie mechaniczne SIC / grafit GW2 = Pojedyncze uszczelnienie mechaniczne SIC / SIC ze sp³ukiwaniem GB2 = Pojedyncze uszczelnienie mechaniczne SIC / grafit ze sp³ukiwaniem L1 = Uszczelnienie wargowe (tylko TL) L2 = Uszczelnienie wargowe ze sp³ukiwaniem (tylko TL) DW2 = Podwójne uszczelnienie mechaniczne SIC / SIC / grafit DB2 = Podwójne uszczelnienie mechaniczne grafit / SIC / grafit O1 = Pojedyncze uszczelnienie o-ringowe DO2 = Podwójne uszczelnienie o-ringowe ze sp³ukiwaniem Rodzaj stopy pompy: 1 = Pozioma - wa³ w górnym po³o eniu 2 = Pozioma - wa³ w dolnym po³o eniu 3 = Pionowa - wa³ po prawej stronie (patrz¹c od koñca wa³u) = Pionowa - wa³ po lewej stronie (patrz¹c od koñca wa³u) Materia³ wykonania o-ringów pokrywy czo³owej z lub bez zaworu przelewowego: V = viton E = EPDM Materia³ wykonania EF = EPDM-FA O-ringów uszczelnienia: T = PTFE V = viton C = chemraz E = EPDM K = kalrez EF = EPDM-FA T = PTFE (tylko TL) C = chemraz K = kalrez 18 POMPY KRZYWKOWE

19 tapflo - pompy przemysłowe do wszystkich gałęzi przemysłu Pompy membranowe Pompy membranowe zasilane sprê onym powietrzem s³u ¹ do pompowania mediów agresywnych chemicznie oraz mediów o podwy szonej lepkoœci. Zaletami tych pomp s¹ dobre w³asnoœci ss¹ce oraz mo liwoœæ przepompowywania drobnych zanieczyszczeñ sta³ych. T, TX, TF Wydajnoœæ: l/min Max ciœnienie: 16 bar Wyk. mat.: PE, PTFE, Al, eliwo, Stal kwasoodp. Odśrodkowe pompy procesowe Pompy wirowe ze sprzêg³em magnetycznym to pompy hermetyczne stosowane przede wszystkim do aplikacji o wysokim rygorze bezpieczeñstwa - tam, gdzie niedopuszczalny jest przeciek pompy. CT, CTV, CTM Max ciœnienie: 15 bar Pompy wirowe - seria CT Pompy wirowe wykonane w ca³oœci ze stali nierdzewnej AISI 316L, skierowane s¹ g³ównie do przemys³u farmaceutycznego, spo ywczego i kosmetycznego. Znajdują również zastosowanie w transporcie mediów przemysłowych i chemicznych. Pompy te, dostępne są także w wersji pionowej (również tworzywowej) oraz ze sprzęgłem magnetycznym. Wydajnoœæ: l/h Wyk. mat.: PP, PVC, PVDF, Stal kwasoodporna Pompy perystaltyczne Pompy perystaltyczne (jelitowe) stosowane s¹ do pompowania cieczy o wysokiej lepkoœci, tak e z zawartoœci¹ cia³ sta³ych. Charakteryzuj¹ siê one bardzo dobrymi w³asnoœciami ss¹cymi i brakiem uszczelnienia mechanicznego. STN, ETN, UTN-L, ETS, UTS Wydajnoœæ: m 3 /h DSC, DL, Z, PT Wydajnoœæ: 0-68 m 3 /h Max ciœnienie: 10 bar Wyk. mat.: PP, PVDF, PTFE, PFA, ETEE, Stal kwasoodp. Max ciœnienie: 15 bar Wyk. mat.: Szeroka gama elastomerów Pompy z elastycznym wirnikiem Pompy wirnikowe z elastycznym wirnikiem znajduj¹ szerokie zastosowanie w przemyœle spo ywczym, kosmetycznym i chemicznym. Wykorzystywane s¹ do pompowania mediów o ró nych lepkoœciach, a także z miękkimi cząstkami stałymi. Posiadaj¹ atest FDA. Pompy krzywkowe Pompy krzywkowe w wykonaniu higienicznym przeznaczone s¹ do zastosowania w przemyœle spo ywczym, farmaceutycznym, kosmetycznym i innych. Zapewniaj¹ delikatny proces pompowania nie niszcz¹c wewnêtrznej struktury medium. FIP Max ciœnienie: 4 bar Wydajnoœæ: l/min Wyk. mat.: Stal kwasoodporna Pompy zêbate Pompy zêbate o zazêbieniu wewnêtrznym to przede wszystkim pompy do pompowania produktów ropopochodnych, takich jak oleje, smary, asfalty. Mog¹ pompowaæ równie inne substancje o podwy szonej lepkoœci. TopWing, TopLobe Wydajnoœæ: m 3 /h Max ciœnienie: 24 bar Wyk. mat.: Stal kwasoodporna Pompy œrubowe Pompy œrubowe konstrukcji Moineau to pompy wyporowe do ciê kich aplikacji przemys³owych. Zdominowa³y one ca³y segment oczyszczalni œcieków, ale mo na je równie spotkaæ w przemyœle mleczarskim. TG (L,G,H) Wydajnoœæ: m 3 /h Max ciœnienie: 30 bar Wyk. mat.: eliwo, Stal, Stal kwasoodporna Pompy beczkowe Pompy beczkowe to pompy do roz³adunku cieczy ze znormalizowanych pojemników takich jak beczki oraz inne zbiorniki, których g³êbokoœæ nie przekracza 1,2 m. Nadaj¹ siê do przet³aczania zarówno substancji spo ywczych jak i przemys³owych. H, I, GBB, F, M, C Wydajnoœæ: m 3 /h Max ciœnienie: 200 bar Wyk. mat.: eliwo, Stal kwasoodporna Pompy dozuj¹ce Charakterystyczn¹ cech¹ pomp dozuj¹cych jest dok³adna i precyzyjnie regulowana wydajnoœæ, niezale na od ciœnienia t³oczenia. Najczêœciej spotykane zastosowania to dozowanie w zaawansowanych procesach technologicznych. JP Max ciœnienie: 1,5 bar Wydajnoœæ: 0-50 l/min Wyk. mat.: PP, PVDF, Stal kwasoodporna A, B, D, S Wydajnoœæ: l/h Max ciœnienie: 350 bar Wyk. mat.: PP, PVC, PVDF, Stal kwasoodporna Pompy sinusoidalne Pompy sinusoidalne są bardzo wytrzymałymi, a jednocześnie ekonomicznymi produktami. Doskonale przystosowane do higienicznych aplikacji takich jak delikatne produkty kosmetyczne i spożywcze. Pompa doskonale wytwarza wysokie ciśnienie przy niskim współczynniku pulsacji. SPS, Ecosine Wydajnoœæ: do 91 m 3 /h Max ciœnienie: 15,3 bar Wyk. mat.: Stal kwasoodporna Pompy przeponowe Pompy przeponowe do pras filtracyjnych s³u ¹ do ciœnieniowego oddzielania substancji ciek³ej od suchej masy w danym medium. Najczêœciej stosowane są w przemyœle ceramicznym oraz w oczyszczalniach œcieków. FP, FH Wydajnoœæ: 0-18 m 3 /h Max ciœnienie: 24 bar Wyk. mat.: PP, Stal, Stal kwasoodporna OFERTA POMP PRZEMYSŁOWYCH 19
