EMC DLA VDI ROZWIĄZANIA BEZ NIEPEWNOŚCI WIRTUALIZACJA DESKOPÓW. Karol Boguniewicz vspecialist Technical EMEA East EMC Corporation

Transkrypt

1 WIRTUALIZACJA DESKOPÓW BEZ NIEPEWNOŚCI ROZWIĄZANIA EMC DLA VDI Karol Boguniewicz vspecialist Technical EMEA East EMC Corporation 1

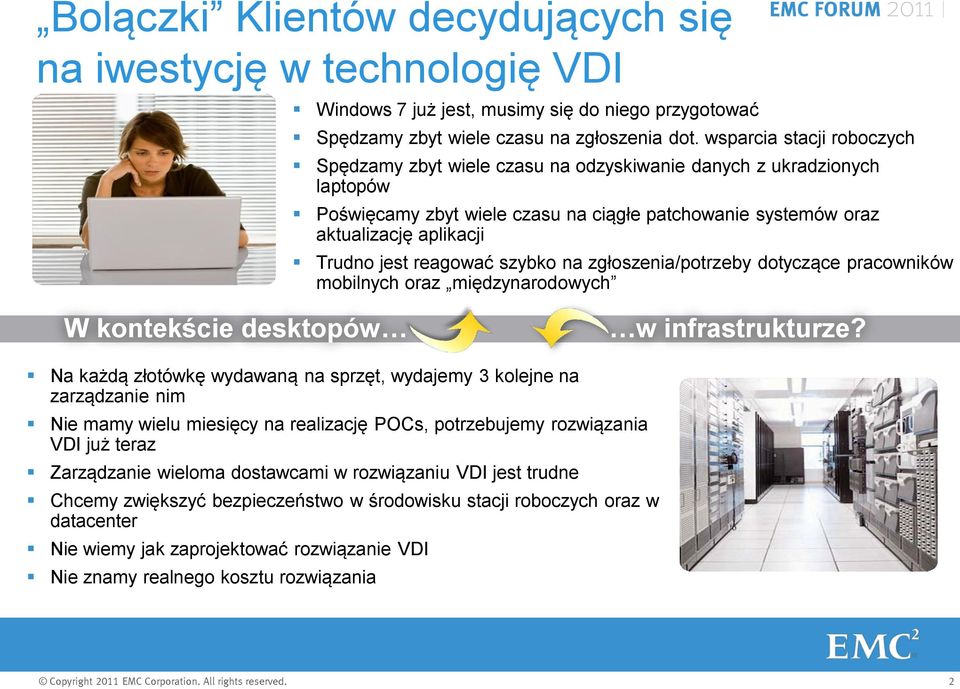

2 Bolączki Klientów decydujących się na iwestycję w technologię VDI Windows 7 już jest, musimy się do niego przygotować Spędzamy zbyt wiele czasu na zgłoszenia dot. wsparcia stacji roboczych Spędzamy zbyt wiele czasu na odzyskiwanie danych z ukradzionych laptopów Poświęcamy zbyt wiele czasu na ciągłe patchowanie systemów oraz aktualizację aplikacji Trudno jest reagować szybko na zgłoszenia/potrzeby dotyczące pracowników mobilnych oraz międzynarodowych W kontekście desktopów w infrastrukturze? Na każdą złotówkę wydawaną na sprzęt, wydajemy 3 kolejne na zarządzanie nim Nie mamy wielu miesięcy na realizację POCs, potrzebujemy rozwiązania VDI już teraz Zarządzanie wieloma dostawcami w rozwiązaniu VDI jest trudne Chcemy zwiększyć bezpieczeństwo w środowisku stacji roboczych oraz w datacenter Nie wiemy jak zaprojektować rozwiązanie VDI Nie znamy realnego kosztu rozwiązania 2

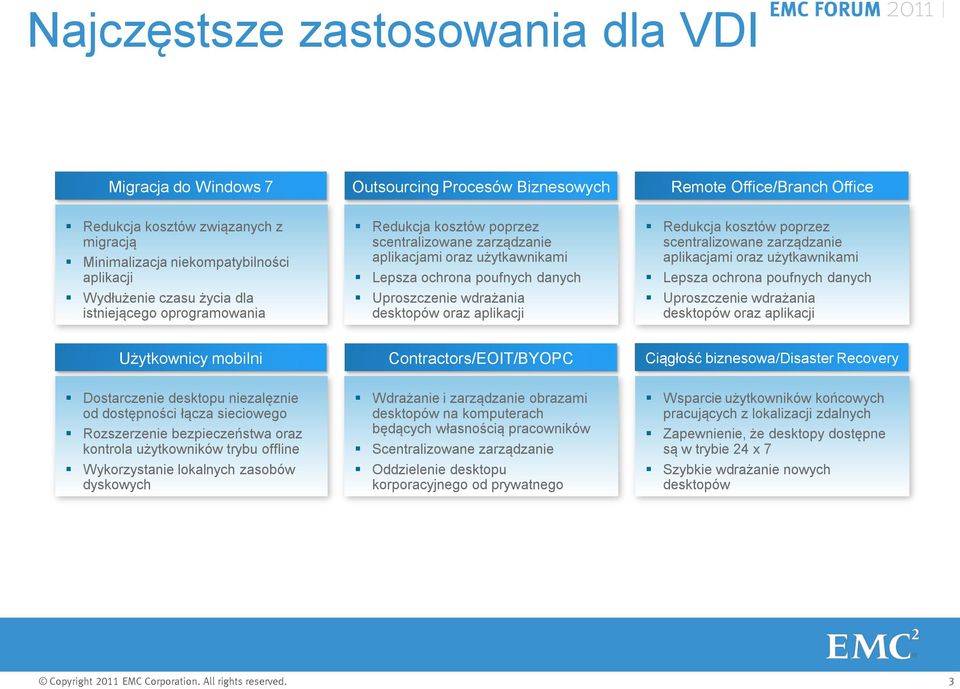

3 Najczęstsze zastosowania dla VDI Migracja do Windows 7 Outsourcing Procesów Biznesowych Remote Office/Branch Office Redukcja kosztów związanych z migracją Minimalizacja niekompatybilności aplikacji Wydłużenie czasu życia dla istniejącego oprogramowania Redukcja kosztów poprzez scentralizowane zarządzanie aplikacjami oraz użytkawnikami Lepsza ochrona poufnych danych Uproszczenie wdrażania desktopów oraz aplikacji Redukcja kosztów poprzez scentralizowane zarządzanie aplikacjami oraz użytkawnikami Lepsza ochrona poufnych danych Uproszczenie wdrażania desktopów oraz aplikacji Użytkownicy mobilni Contractors/EOIT/BYOPC Ciągłość biznesowa/disaster Recovery Dostarczenie desktopu niezalęznie od dostępności łącza sieciowego Rozszerzenie bezpieczeństwa oraz kontrola użytkowników trybu offline Wykorzystanie lokalnych zasobów dyskowych Wdrażanie i zarządzanie obrazami desktopów na komputerach będących własnością pracowników Scentralizowane zarządzanie Oddzielenie desktopu korporacyjnego od prywatnego Wsparcie użytkowników końcowych pracujących z lokalizacji zdalnych Zapewnienie, że desktopy dostępne są w trybie 24 x 7 Szybkie wdrażanie nowych desktopów 3

4 Jaką wartość dostarcza EMC w środowiskach VDI? 4

5 Przegląd technologii EMC mających zastosowanie w środowiskach VDI Rozwiązania EMC Proven Rozwiązania oparte na VCE Vblock iscsi CIFS FC FCoE NFS MPFS Komponenty opcjonalne Dostępność 99,999% FAST Cache Wieloprotokołowość FAST Cache Bezpieczeństwo Automated Storage Tiering (FAST Cache, FAST VP) FLASH SAS Integracja z VMware (VAAI, VASA, VSI plugin, PowerPath/VE) FLASH SAS Protekcja / Backup NAS / User Home Dir z deduplikacją i kompresją NL-SAS Wiele opcji replikacji NL-SAS SNAPS WAN SNAPS Pamięć masowa VNX Replikacja do lokalizacji DR VNX w lokalizacji DR 5

6 W jaki sposób skalować pamięć masową dla VDI? 1000 użytkowników, 10 GB per desktop = 10TB Dobrze? Źle... System Operacyjny View Composer = oszczędności na wymaganiach dla przestrzeni dyskowej dla OS oszczędność 60:1 (non-persistent, nie-trwały desktop) oszczędność 2:1-5:1 (persistent, trwały desktop) Aplikacje Thin App = oszczędność 50:1 na przestrzeni dyskowej dla aplikacji zakładając, że tylko 50% aplikacji da się zwirtualizować Pamięć masowa Deduplikacja/Kompresja + Archiwizacja = oszczędność na przestrzeni dyskowej na dane użytkowników Oszczędności 4:1 (oszacowanie konserwatywne) 6

7 Czy to rozwiązuje problem? Redukcja wymaganej pojemności w skali 10:1 oznacza, że środowisko dla 1000 użytkowników może być uruchomione na 1TB przestrzeni dyskowej Dobrze? Źle 1TB mieści się na 1 dysku Ile dysków znajduje się w 1000 desktopów/laptopów? A zatem - w jaki sposób rozwiązujemy ten problem? 7

8 Uzasadnienie dla zastosowania dysków Enterprise Flash Drives (EFDs) Wyzwanie Projektowanie środowiska View pod kątem zarówno pojemności, jak i wydajności w dużej skali przy wykorzystaniu technologii Linked Clones lub kopii migawkowych (ang. snapshot) Analiza 1000 x 10GB obrazy boot = 1TB 2TB >80% oszczędności na pojemności 8-10 iops per użytkownik 10,000 iops Wynik Typ dysku Średnia # IOPS # dysków 7.2k SATA k FC k FC EFD Gdyby zastosować dyski EFD powinny być one pojemności 200GB 400GB W dużej skali, technologie redukcji danych + dyski EFD pozwalają zaoszczędzić A w jaki sposób wykorzystać efektywnie dyski EFD? 8

9 FAST Suite = FAST VP + FAST Cache FAST VP rozkłada dane optymalnie pomiędzy dyskami w puli Optymalizuje wykorzystanie dysków w różnych technologiach Działa w dłużej perspektywie czasowej Operuje na obszarach wielkości 1GB FAST Cache kopiuje najbardziej gorące dane na dyski Flash Optymalne wykorzystanie dysków Flash Dynamiczna migracja danych w czasie niemal rzeczywistym Operuje na blokach wielkości 64KB NL-SAS DRAM Cache FAST Cache FLASH FLASH FLASH FLASH FAST Virtual Pool FLASH FLASH SAS SAS SAS SAS NL-SAS NL-SAS NL-SAS NL-SAS NL-SAS NL-SAS NL-SAS 9

10 Zwiększona skala i dostępność dla wirtualnych desktopów 4x większa liczba wirtualnych desktopów wraz z macierzą serii VNX i funkcjonalnościami FAST VP oraz FAST Cache Boot storm 3x szybciej: wystartowanie i ustabilizowanie 500 desktopów w 8 min vs. 27 min. FAST Cache absorbuje większość obciążenia związanego ze starterm Odświeżenie desktopu Odświeżenie 500 desktopów w 50 min. vs. 130 min. FAST Cache obsługuje większość operacji IO podczas odświeżania oraz zapobiega przed przeładowaniem powodowanym przez linked clones. Boot Refresh Konfiguracja przed NS FC + 15 SATA Konfiguracja po VNX5300 5xFlash, 21x SAS, 15xNL-SAS 2 x Flash jako FAST Cache 2x Flash dla replik VM SAS i NL-SAS z FAST VP dla linked clones Obie konfiguracje są porównywalne cenowo 10

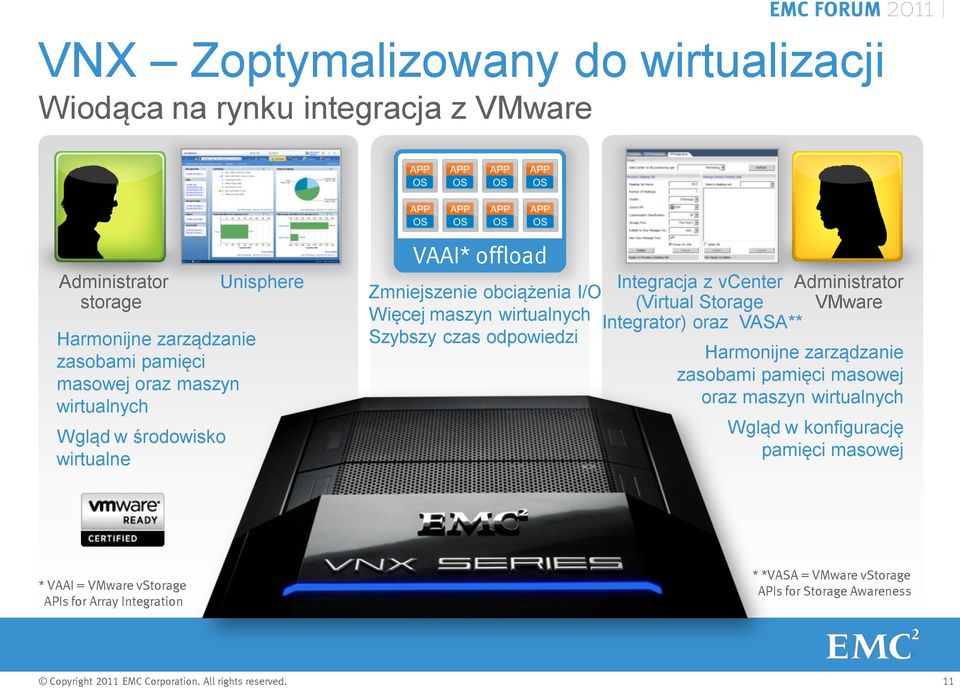

11 VNX Zoptymalizowany do wirtualizacji Wiodąca na rynku integracja z VMware Administrator storage Harmonijne zarządzanie zasobami pamięci masowej oraz maszyn wirtualnych Wgląd w środowisko wirtualne Unisphere VAAI* offload Integracja z vcenter Administrator Zmniejszenie obciążenia I/O (Virtual Storage VMware Więcej maszyn wirtualnych Integrator) oraz VASA** Szybszy czas odpowiedzi Harmonijne zarządzanie zasobami pamięci masowej oraz maszyn wirtualnych Wgląd w konfigurację pamięci masowej * VAAI = VMware vstorage APIs for Array Integration * *VASA = VMware vstorage APIs for Storage Awareness 11

12 VAAI: Hardware-Accelerated Locking Bez API Rezerwacja całego LUN w celu uzyskania blokady Wymagane wiele komend SCSI Blokowanie całych LUN ma wpływ na sąsiadujące hosty Z API Blokowanie występuje na poziomie bloków Jedna efektywna komenda SCSI - SCSI Compare and Swap (CAS) Brak wpływu na sąsiadujące hosty Przypadki użycia Większe klastry, z większą ilością VM View, Lab Manager, vcloud Director Możliwość częstszego korzystania z kopii migawkowych VM 12

13 PowerPath/VE Natywny multipathing dostarcza tylko przełączanie ścieżek Moduł PowerPath przełączanie ścieżek i równoważenie obciążenia ESX Server ESX Server ESX Server ESX Server PowerPath PowerPath Pojedyncza ścieżka dostępu Wyłącznie failover Wszystkie ścieżki są aktywne i wykorzystywane do równoważenia obciążenia Porty pamięci masowej Porty pamięci masowej Trudność w mapowaniu kanałów active i standby Manualne równoważenie obciążenia dla VM intensywnych pod względem operacji I/O Komplikacje związane z możliwością migracji VM Upraszcza zarządzanie ścieżkami w środowiskach VMware Wykorzystuje wszystkie ścieżki jednocześnie dla równoważenia obciążenia oraz przełączania Ciągłe dostosowanie wykorzystania ścieżek I/O 13

14 Klucz do sukcesu: dziel i zwyciężaj Efektywne skalowanie i zarządzanie wymaga rozbicia desktopa na wiele składników Hosting Cluster Broker & Composition Składniki są integrowane razem, aby dostarczyć z nich wrażenie pracy z dedykowanym desktopem 14

15 Przykład: efektywne składowanie danych VDI Efektywne dostarczanie zasobów dyskowych VMware linked clones lub NFS FAST clones Dyski Flash w celu sprostania wymaganiom I/O User Level Undelete IP View and application deployment Zautomatyzowane wsparcie dla danych użytkowników Home directory Microsoft Management Console (MMC) plug-in Zintegrowane zarządzanie folderami Moje Dokumenty Wspólny udział CIFS Osobne ustawienia zabezpieczeń.mp3 Desktop images User Data Share Snap 1 Snap 2 EMC Cloud Tiering Snap 3 Appliance Archive IP NFS CIFS VNX Replicator Anti- Virus Efektywne zarządzanie danymi użytkowników Zarządzanie Quotą Deduplikacja Filtrowanie plików: pamięć masowa oraz kopie zapasowe Scentralizowany anti-virus poprzez Common Anti-Virus Agent Aktywna archiwizacja z wykorzystaniem EMC Cloud Tiering Appliance Lepsza protekcja danych Samoobsługowe odzyskiwanie plików Zabezpieczenie przed katastrorą dzięki VNX Replicator VNX VNX 15

16 Rozwiązania EMC Proven dla wielu platform VDI Rozwiązania EMC Proven Solutions dla wybranego dostawcy VMware vsphere + VMware View VMware vsphere + Citrix XenDesktop Microsoft Hyper-V + Citrix XenDesktop Korzyści dla Klienta Ograniczenie kosztów TCO poprzez wykorzystanie zwalidowanej architektury referencyjnej Połączenie wiodących produktów i usług EMC wraz z ofertami firm trzecich Dostarczanie przetestowanych, udokumentowanych oraz nadających się do demonstracji rozwiązań wraz referecyjnymi architekturami oraz najlepszymi praktykami Wykorzystanie ekspertów, pracujących blisko z Klientami oraz wspierających rozwiązania EMC Proven Wykorzystanie strategicznych relacji z VMware, Cisco, Microsoft oraz in. 16

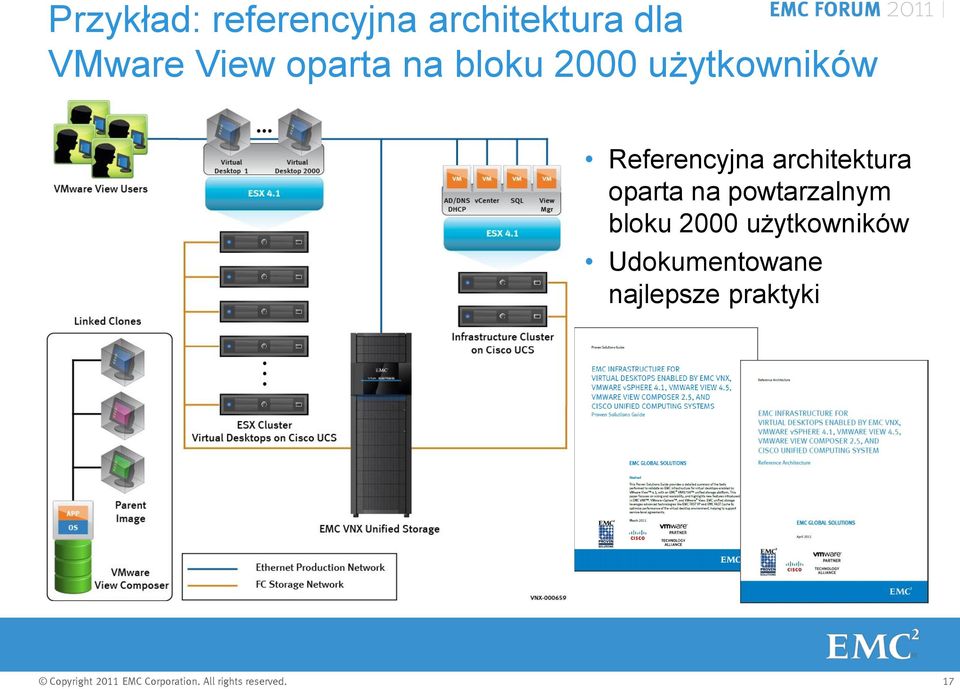

17 Przykład: referencyjna architektura dla VMware View oparta na bloku 2000 użytkowników Referencyjna architektura oparta na powtarzalnym bloku 2000 użytkowników Udokumentowane najlepsze praktyki 17

18 Przegląd rozwiązania Pamięć masowa EMC VNX5700 oraz następujące komponenty: 2,000 desktopów z systemem Microsoft Windows 7 VMware View Composer 2.5-based linked clones Storage tiering (dyski SAS i NL-SAS) EMC FAST Cache EMC FAST VP Skalowanie oraz proponowana konfiguracja dyskowa dla środowiska 2,000 użytkowników VMware View 4.5 Dostęp wielościeżkowy oraz równoważenie obciążenia przez EMC PowerPath/VE Dane użytkowników na udziałach CIFS Redundantne serwery połączeniowe View Connection Manager 18

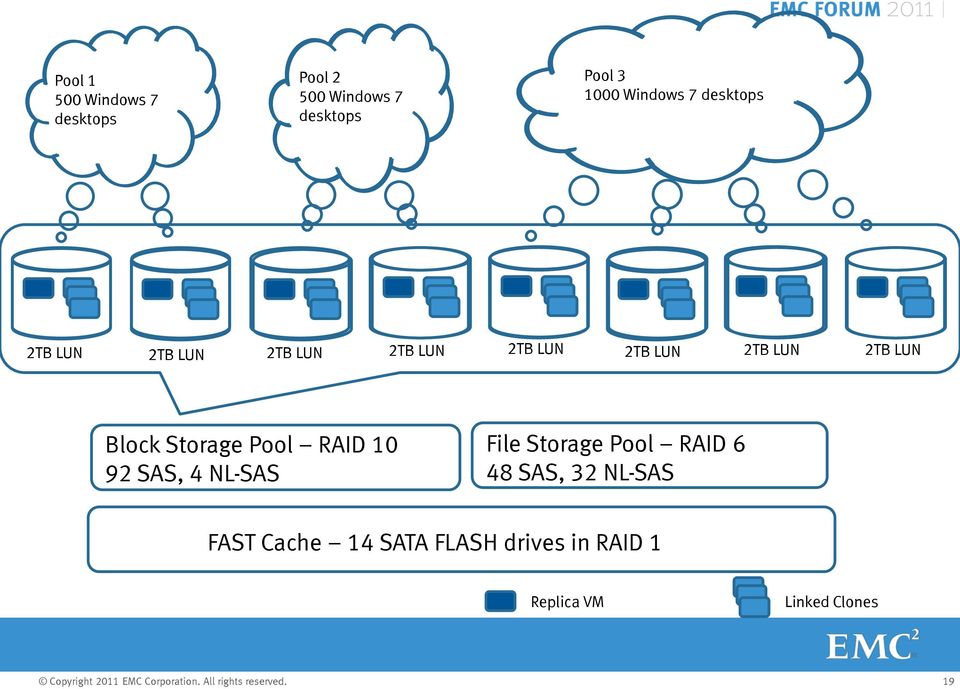

19 Pool Windows 7 desktops Pool Windows 7 desktops Pool Windows 7 desktops 2TB LUN 2TB LUN 2TB LUN 2TB LUN 2TB LUN 2TB LUN 2TB LUN 2TB LUN Block Storage Pool RAID SAS, 4 NL-SAS File Storage Pool RAID 6 48 SAS, 32 NL-SAS FAST Cache 14 SATA FLASH drives in RAID 1 Replica VM Linked Clones 19

20 Testowanie - Boot storm i AntiVirus Scan Przy 2,000 maszyn wirtualnych włączanych włączanych jednocześnie, FAST Cache serwuje 95% odczytów I/O oraz 64% zapisów I/O: FAST Cache write I/O FAST Cache read I/O VDI - FAST Cache Read Hits/s VDI - FAST Cache Read Misses/s VDI - FAST Cache Write Hits/s VDI - FAST Cache Write Misses/s 1,2 1 0,8 0,6 AV Scan - FAST Cache hit ratio Celność FAST Cache podczas skanowania antywirtusowego 100, 200, oraz 300 maszyn wirtualnych> 0,4 0, Scan 200 Scan 100 Scan VDI - FAST Cache Read Hit Ratio VDI - FAST Cache Write Hit Ratio 20

21 Vblock nowy sposób dostarczania usług IT Interfejs API Zarządzanie zasobami Bezpieczeństwo Sieć Rozwiązanie zbudowane w oparciu o najlepsze dostępne na rynku komponenty w swojej kategorii Kompleksowa integracja systemów z długofalowym planem rozwoju (mapa drogowa rozwiązania) Pojedynczy punkt kontaktu na wypadek awarii oraz rozbudowy systemu Preintegrowane i przetestowane fabrycznie rozwiązanie ograniczające czas i ryzyko związane z wdrożeniem, o przewidywalnej wydajności i skalowalności Gotowe rozwiązania oraz architektury referencyjne dla konkretnych zastosowań Pamięć masowa Serwery Gotowe rozwiązanie do wirtualizacji, które w błyskawiczny sposób może być wdrożone w Państwa Data Center 21

22 VCE FastPath VDI VDI w pudełku Błyskawiczny model wdrożenia infrastruktury oraz desktopów Uproszczony sposób zamawiania i brak ukrytych kosztów Większe bezpieczeństwo Odporna i przetestowana architektura Usługa pojedynczego punktu wsparcia rozszerzona również o warstwę VMware View 3 standardowe warianty: Vblock 300 EX z 3-letnim wsparciem VMware View Premier Bundle z 3-letnim wsparciem VMware View, vshield, ThinApp VMware vsphere VCE deployment software 500 Użytkowników 6 Blades 24 TB 8 Datastores 1000 Użytkowników 12 Blades 33 TB 10 Datastores 1500 Użytkowników 16 Blades 36 TB 12 Datastores 22

23 FastPath bliższe spojrzenie Inicjalizacja Instalacja Wdrożenie Reset Vblock Virtual Data Delete store desktop Infrastructure Platform layout pools for Configuration Virtual Creation and redeploy Desktop and a Users Integration different Network Gold/Parent gold Configuration Image image Import while (FC/10GB/FCoE) maintaining and prep for replica configuration VMware Internal View and Installation External Connectivity and Configuration Virtual Reset Data/Access/Control FastPath Desktop to deployment factory Plane settings Definition UCS Connection View Compute Manager Broker/Security and hand-off ESXi Configuration Server Integration Storage, PowerPath, NFS Configuration Active Directory, DNS, DHCP Integration 23

24 AlwaysOn Desktop Dostęp non-stop do klinicznych desktopów oraz aplikacji medycznych dla dostawców sektora healthcare Ciągłe monitorowanie, równoważenie obciążenia oraz replikacja danych Ciągły dostęp do desktopów, odporność oraz dostępność na wypadek niedostępności Obniżenie kosztu i poziomu skomplikowania przełączania lokalizacji Łatwe w implementacji rozwiązanie, nie wymagające wcześniejszego doświadczenia 24

25 Zabezpieczanie środowiska VDI z wykorzystaniem narzędzi RSA RSA Archer Compliance Dashboard VMware Infrastructure RSA DLP do zabezpieczania danych w użyciu RSA SecurID dla zdalnej autentykacji Active Directory VMware View Manager VMware vcenter Clients RSA SecurID autentykacja do ESX Service Console i vma RSA envision zarządzanie logami VMware vcenter i ESX(i) VMware View RSA SecurID RSA DLP Active Directory 25

26 Zabezpieczanie środowiska VDI z wykorzystaniem Avamara Wykonywanie kopii zapasowych zarówno fizycznych, jak i wirtualnych środowisk Wsparcie zarówno dla kopii zapasowych na poziomie plików (file level), jak i obrazów maszyn (image level) Kopie zapasowe przezroczyste dla użytkowników końcowych Przenoszenie do 99% mniej danych Samoobsługowe odzyskiwanie plików Windows i MAC Wirtualny Desktop View Server (File level) (Image level) Avamar dostarcza do 90% szybsze kopie zapasowe VMware i do 50% lub więcej lepszy stopień konsolidacji serwerów Fizyczny (File level) 26

27 Raport IDC potwierdza udział EMC jako dostawcy #1 m.in. dla środowisk VDI EMC jako #1 dla: Oracle SAP Exchange Sharepoint BI / Analytics VDI Home Directory Źródło: IDC, Storage User Demand Study, 2011 Spring Edition: Unlocking the Minds of Storage Users, Doc # , Sept

28 Citrix EBC wykorzystuje zunifikowaną pamięć masową EMC dla najważniejszych desktopów (...) For its own XenDesktop deployment, Citrix chooses an EMC unified storage solution to power its virtual infrastructure. The EMC unified storage solution uses advanced technologies such as Fully Automated Storage Tiering (FAST VP), FAST Cache, and Enterprise Flash Drives to deliver a scalable, reliable, and performanceoptimized solution that meets the SLAs imposed by its users. (...) ite-papers/h8773-citrix-mission-criticalvirtual-desktop-wp.pdf 28

29 Q&A 29

30 Podsumowanie: Dlaczego EMC dla VDI? Zunifikowane pamięci masowe pozwalające na optymalne przechowywanie danych Fully Automated Storage Tiering (FAST Cache / FAST VP) Integracja z platformą VMware Rozwiązania do protekcji danych Rozwiązania EMC Proven (zarówno dla VMware View, jak i Citrix XenDesktop) Gotowe rozwiązania oparte na VCE Vblock Rozwiązania w zakresie bezpieczeństwa (RSA) Usługi konsultingowe EMC 30

31 THANK YOU HAVE A GREAT CONFERENCE! 31
