1 High Definition AD Player Uniwersalna instrukcja obsługi Seria L oraz PF

2 Spis treści: Blacha do montażu na ścianie... 3 Osłona portów wej/wyj... 4 Pilot zdalnego sterowania... 5 Ustawiania systemowe... 7 Menu systemu... 7 Ustawienia czasu i daty Ustawienia czasów włączania/wyłączania Ustawienia ID monitora Ustawianie format obrazu Zarządzanie plikami Oprogramowanie AD Playlist Editor

3 Płyta do montażu na ścianie

4 Osłona portów wej/wyj A.LAN:Podłączenie kabla RJ45 do funkcji zarządzania przez internet (działa tylko z oprogramowaniem CMDS z Goodview) B.HDMI:Podłączenie kabla HDMI C.VGA:Podłączenie kabla VGA D.AUDIO IN:3.5 mm jack do podłączenia kabla AUDIO E.USB:Podłączenie pamięci USB do zgrania kontentu do pamięci wewnętrznej i odtwarzania (działa tylko z oprogramowaniem ADPE 2 z Goodview)

5 Pilot zdalnego sterowania

6 Aby wejść do menu ustawień należy najpierw nacisnąć przycisk stop na pilocie żeby powrócić do ekranu jak na zdjęciu poniżej i następnie nacisnąć przycisk setup na pilocie. Czujnik podczerwieni do pilota znajduje się w lewym dolnym rogu monitora jak na zdjęciu poniżej.

7 Ustawienia systemu (System Setting) Menu główne wygląda jak na zdjęciu poniżej. Menu systemu (System Menu) W System menu można ustawić język menu, czas wyświetlany na zegarze, pasek tekstowy, USB, zapis historii odtwarzania oraz przywrócić ustawienia fabryczne jak na zdjęciu poniżej.

8 Język menu (OSD Language) Są 2 języki MENU do wyboru Angielski oraz Chiński, więcej pojawi się w przyszłości. Czas rzeczywisty pokazywany na zegarze (Real Time Clock Show) Do wyboru są 4 opcje wyświetlania zgodnie ze zdjęciem poniżej, domyślnie ustawiona jest opcja Close. Normally On: Czas jest ciągle wyświetlany gdy monitor jest włączony. Whole Point: Czas jest wyświetlany tylko gdy wybije pełna godzina. Half: Czas jest wyświetlany co pół godziny. Close: Czas nie jest wyświetlany.

9 Ustawienia paska tekstowego (Scroll Text Setting) Do wyboru są 2 opcje zgodnie ze zdjęciem poniżej, domyślnie ustawiona jest opcja Close. Close: Pasek tekstowy jest wyłączony. Normally On: Pasek tekstowy jest automatycznie wyświetlany z pliku.txt umieszczonego w playliście, jeżeli nie ma wgranej żadnej playlisty lub w playliście nie ma pliku.txt pasek nie będzie wyświetlany. USB Do wyboru są 2 opcje zgodnie z poniższym zdjęciem, domyślnie ustawiona jest opcja On. On: Monitor może nawiązać połączenie z urządzeniem USB. Off: Monitor nie może nawiązać połączenia z urządzeniem USB.

10 Playlog Do wyboru są 2 opcje zgodnie z poniższym zdjęciem, domyślnie ustawiona jest opcja On. On: Urządzenie automatycznie generuje plik xxxx.log (nazwa pliku jest taka sama jak numer ID monitora) I zapisuje nazwy odtwarzanych plików, czas startu oraz zakończenia odtwarzania. Po włożeniu pamięci USB do portu USB, system automatycznie wygeneruje plik LOG w pamięci USB, jeżeli taki plik już istnieje, zostanie nadpisany. Plik LOG można otworzyć za pomocą aplikacji Word pad. Off: Urządzenie nie zapisuje żadnych informacji i nie generuje pliku LOG. Przywrócenie ustawień fabrycznych (Restore Factory Setting) Po przywróceniu ustawień fabrycznych wszystkie ustawienia systemowe zmienią się na domyślne. Ustawianie daty i czasu (Setup Date & Time) Użyj pilota aby zmienić datę oraz czas po czym wybierz opcję update Time & Date Info żeby zapisać ustawienia jak na zdjęciu poniżej.

11 Ustawianie czasu włączenia/wyłączenia monitora (On/Off Time Setting) Do wyboru są 2 opcje jak na zdjęciu poniżej. Common Mode: timer monitora on/off jak ustawienia poniżej: 1. Są 3 opcje zgodnie z poniższym zdjęciem

12 A. Timer On/Off: można ustawić 3 grupy timera, każda z nich może definiować czas włączenia oraz wyłączenia. B. Keep On: zawsze gdy jest podłączone zasilanie monitor będzie włączony. C. Keep Off: po podłączeniu zasilania monitor automatycznie się wyłączy po 60 sekundach. Week Mode: Monitor będzie się włączał I wyłączał zgodnie z zaprogramowaną data i czasem jak na zdjęciu poniżej. Ustawianie ID monitora (Machine ID Setting) Ustaw ID monitora jak na poniższym zdjęciu, działa tylko gdy istnieje potrzeba używać funkcji sieciowych.

13 Ustawianie orientacji obrazu (Screen Mode Setting) Ustawianie wyświetlania poziomego lub pionowego w zależności od potrzeb. Zarządzanie plikami (File Management) Do wyboru są 2 opcje jak na zdjęciu poniżej.

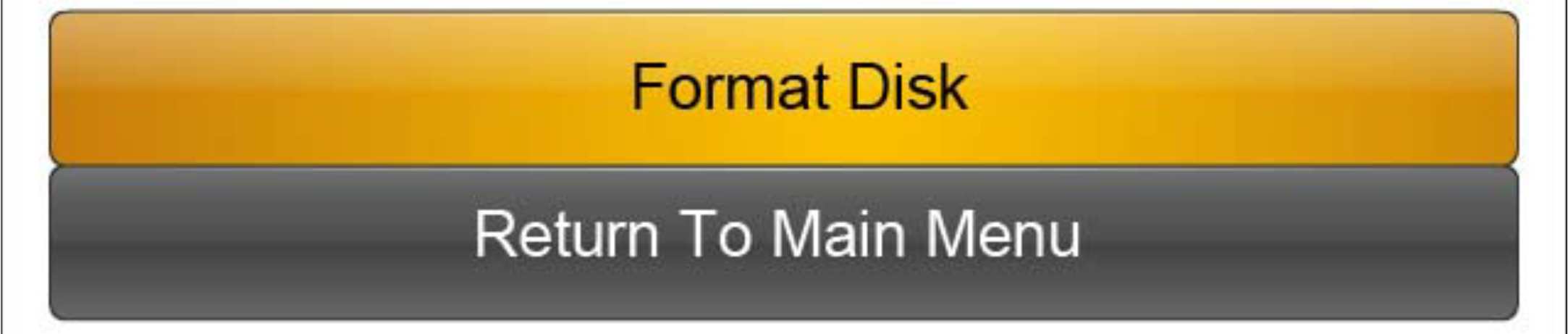

14 Wybierz Format Disc żeby sformatować pamięć wewnętrzną jak na zdjęciu poniżej. Pasek tekstowy (Rolling Text) Żeby dodać pasek tekstowy trzeba użyć oprogramowania AD Playlist Editor 2 zgodnie z instrukcją poniżej: 1. Utwórz plik txt. 2. Zapisz tekst (który ma być wyświetlany) w pliku txt (w tej chwili tylko w języku angielskim lub chińskim, więcej języków może pojawić się w przyszłości). 3. Wybierz scrolling text (ikona zakreślona na czerwono poniżej) żeby dodać plik txt, który utworzyłeś. 4. Do każdej playlisty można dodać pasek tekstowy.

15 5. Po zakończeniu edytowania wybierz Create Card aby przesłać playlistę do pamięci USB i następnie zgrać ją do pamięci wewnętrznej monitora i odtwarzać. Przed użyciem oprogramowania AD Playlist Editor 2 należy zainstalować Microsoft.Net Framework. Zainstaluj Dotnetfx.exe z dysku CD-ROM lub kliknij w poniższy link: żeby ściągnąć Dotnetfx.exe. Następujący interfejs pojawi się po uruchomieniu ADPE 2. Opis Menu (Menu Introduction): 1. Plik (File):Nowy (New), Otwórz (Open), Zamknij (Close), Zapisz (Save), Zapisz jako (Save as), Wyjście (Exit). 2. Narzędzia (Tools):Opcje (Option), Podgląd (Preview), Język (Language). 1) Czas wyświetlania oraz efekt przejścia zdjęć: Kliknij: tool option, aby ustawić czas wyświetlania oraz domyślny efekt przejścia zdjęć. 2) Język: angielski, chiński, japoński

16 Opis tworzenia playlisty: 1) Uruchom ADPE 2, kliknij New aby utworzyć playlistę o nazwie Untitled-1.gpl. Do wyboru są 4 opcje formatu ekranu, 16:9, 9:16, 4:3 oraz 3:4. 16:9 i 4:3 są przeznaczone jedynie do orientacji poziomej, a 9:16 i 3:4 są przeznaczone jedynie do orientacji pionowej, należy stosować się do tych zaleceń ponieważ playlista w formacie 16:9 nie może być odtwarzana w orientacji pionowej. 2) Wybierz ścieżkę do folderu, w którym znajdują się pliki, które chcesz załączyć do playlisty, wszystkie poprawne pliki, które mogą być załączone do playlisty zostaną wyświetlone. 3) Kliknij Add po wybraniu odpowiedniego pliku, dodaj plik do paska edycji po prawej stronie, można też przeciągnąć plik bezpośrednio. 4) Kliknij SAVE, zmień nazwę playlisty, podaj ścieżkę do miejsca gdzie ma być zapisana i zapisz. 5) Kliknij Create Card, wybierz dysk przenośny, na który ma być wysłana playlista, oprogramowanie automatycznie stworzy playlistę na dysku USB po zaakceptowaniu. Uwagi: A. Widok (View): Widok wyświetlania B. Dwie opcje dodawania plików: Wielokrotny wybór (Multi-selection), Wybierz wszystkie (Allselection) 1) Wsparcie zarówno pojedynczego wyboru jak i wielokrotnego wyboru podczas dodawania plików multimedialnych, można wybrać jeden plik multimedialny lub wybrać kilka jednocześnie, klikając na każdy po kolei podczas gdy przycisk Ctrl jest wciśnięty. 2) Po otworzeniu okna o odpowiedniej ścieżce do miejsca gdzie znajdują się pliki multimedialne można wybrać wszystkie pliki znajdujące się w tej lokalizacji naciskając Ctrl i A i następnie klikając Add. Harmonogram (Schedule): O operacjach dotyczących harmonogramu, daty, czasu. Można stworzyć harmonogram wyświetlania playlisty jak poniżej: 1)Wybierz Schedule jak na zdjęciu poniżej.

17 2) Dodaj nowy harmonogram klikając ADD na pasku edycji harmonogramu. Do wyboru są 3 tryby wyświetlania, np. dla 16:9: VID, który może wyświetlać tylko wideo, VID+PIC+BOT może wyświetlać jedynie wideo po lewej, zdjęcie po prawej i pasek tekstowy na dole, PIC+VID+BOT może wyświetlać zdjęcie po lewej, wideo po prawej i pasek tekstowy na dole. 3) Wybierz dowolny szablon, który chcesz zastosować, kliknij Modify lub kliknij 2 razy szablon żeby go edytować. 4) Wybierz dowolny szablon, kliknij Delete żeby go usunąć. Różne pliki multimedialne i teksty mogą być dodawane do każdego harmonogramu. Zasady dotyczące ustawiania harmonogramów: 1) Brak określonego harmonogramu oznacza, że pliki będą wyświetlane zgodnie z kolejnością ich dodania; 2) Zaznacz harmonogram aby ustawić datę i czas: Date ----/--/--, Time--:-- jeżeli te wartości pozostaną niezmienione, oznacza to że harmonogram będzie domyślnym harmonogramem i przynajmniej pliki multimedialne są dodane do tego harmonogramu. 3) Kliknij Add: żeby dodać harmonogram. Nie ma możliwości nakładania się czasu dwóch harmonogramów, w razie błędu wyświetli się czerwony wykrzyknik w oknie edycji. 4) Jeżeli dla playlisty jest utworzony harmonogram, pliki będą odtwarzane zgodnie z nim, jeżeli nie ma utworzonego harmonogramu, pliki będą odtwarzane według domyślnego harmonogramu. Multi-Media: Można edytować plik dodany do paska edycji mediów podczas tworzenia playlisty. 1) Dodawanie (Add): Wybierz odpowiedni harmonogram, dodaj nowy plik multimedialny klikając add I wszystkie dodane pliki będą odtwarzane według wybranego harmonogramu. 2) Edytowanie (Edit): Wybierz plik multimedialny w pasku edycji multimediów I kliknij edit aby ustawić ścieżkę pliku, czas wyświetlania i efekt przejścia. Można również edytować plik po podwójnym kliknięciu na niego.

18 3) Usuń (Delete): Wybrane pliki można usunąć z paska edycji multimediów klikając Delete. 4) Góra/Dół (Up/Down):Edycja kolejności wyświetlania plików. Pasek tekstowy (Scrolling Text): Można dodać pasek tekstowy dla każdego harmonogramu podczas edycji playlisty dla odpowiedniego trybu ekranu. 1) Utwórz plik xxx.txt I edytuj tekst, który ma być wyświetlany I następnie zapisz. 2) Po dodaniu pliku multimedialnego do harmonogramu zaznacz pole scroll text I kliknij "browse" aby podać ścieżkę pliku txt. 3) Można dodać pasek tekstowy dla każdego harmonogramu, można również zmienić czcionkę tekstu, kolor, prędkość przewijania oraz przezroczystość. Funkcja tworzenia karty (Function of Creating Card): Użytkownik może utworzyć dysk USB z playlistą (gotowy do skopiowania do pamięci wewnętrznej monitora) bezpośrednio w panelu oprogramowania, system tworzy kartę automatycznie bez kopiowania plików wirtualnie. Można utworzyć kartę, na której zapisuje się playlistę na dysku przenośnym. 1) Kliknij Create Card po czym pojawi się poniższe zdjęcie. Należy wybrać SW110, następnie wybrać dysk, na którym karta ma być zapisana, kliknąć ok i system zacznie zapisywać informacje o playliście na dysku USB. Zajmie to chwilę czasu. 2) Dwa folder na dysku: LOOP System. LOOP pliki multimedialne, pliki GPL podczas gdy system przechowuje bibliotekę czcionek.

19 Po udanym utworzeniu karty należy wyjąć pamięć USB I wpiąć ją do portu USB monitora, wówczas system zacznie ściągać informacje z dysku do pamięci wewnętrznej monitora, który ma wbudowane 4GB pamięci. Po pomyślnym transferze należy wyjąć pamięć USB z monitora po czym zacznie on odtwarzać odpowiednio pliki multimedialne.
