1 Varian 810/820-MS

2 Tematy Wprowadzenie na rynek modelu Varian 810-MS 90 lustro jonowe, 9 rzędów cyfrowego detektora, off-axis detektor Wprowadzenie na rynek modelu Varian 820-MS Teoria CRI, wydajność CRI performance, drugi interfejs, interfejs kolizyjny vs- CRI Tryby pracy 810/820-MS Normal mode, high sensitivity mode, cool plasma, CRI 2 Rutynowa obsługa i konserwacja CRI, koszty pracy, inne zalety i akcesoria

3 Two Varian ICP-MS models to choose from Varian 810-MS Podstawowy model Rozbudowywalny do 820-MS Varian 820-MS Zbudowany na platformie 810-MS Zawiera interfejs Collision Reaction (CRI) Szybki, elastyczny, wolna od zakłóceń analiza Uproszczone zarządzanie interferencjami 3

4 Varian 810-MS INNOWACJE Bardzo szybki, nisko szumowy/tła kwadrupolowy filtr z zakrzywionym prefiltrem Optyka jonow 90 w cleu uzyskania największej czułości i niskiego tła 9 rzędowy, cyfrowy detektor do łatwego ustawienia i pracy Komora mgielna chłodzona emenentem Peltier a i mały pobór próbki w celu uniknięcia utleniania l redukcji zużycia próbkio System plazmy oparty na stałym przetworniku 27MHz - stabilny, wytrzymały i bardzo efektywny Zoptymalizowany interfejs do wysokiej transmisji, odporny na matryce i nisko utleniający 4

5 Konstrukcja zwierciadła jonowego 90 Jony odbite i zogniskowane pod kątem 90 poprzez paraboliczne pole elektromagnetyczne wytwarzane przez zwierciadło jonowe (opatentowane) Pompa próżniowa zamontowana pod zwierciadłem jonowym Usuwa niechciane cząstki Wysoce efektywne warunki próżni Ogniskuje wszystkie jony pierwiastków do analizatora masowego 5

6 Konstrukcja zwierciadła jonowego 90 Ogniskowanie jonów Jony odbite i zogniskowane pod kątem 90 poprzez paraboliczne pole elektromagnetyczne wytwarzane przez zwierciadło jonowe (opatentowane) 6

7 Konstrukcja zwierciadła jonowego 90 Układ otwarty Fotony i cząstki nienaładowane przechodza przez otwór konstrukcyjny zwierciadła jonowego Koncepcja minimalizuje depozycje próbki na optyce jonowej Zwiększona długoterminowa stabilność sygnału Mniej działań konserwacyjnoobsługowych 7

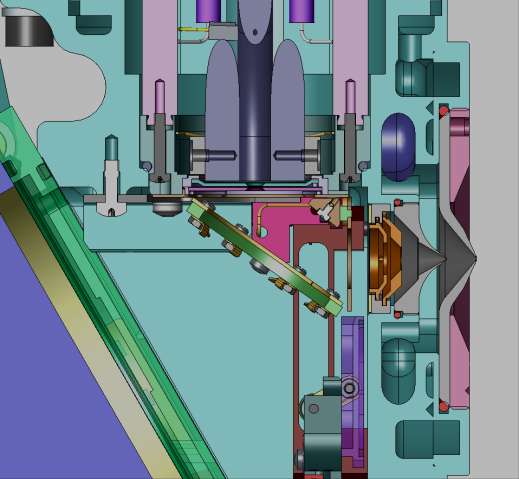

8 Region optyki jonowej Lustro jonowe Zawór wejściowy 8 Wlot do spektrometru masowego

9 Wysokowydajna Optyka Jonowa Zwiększona efektywność i czułość Zmniejszona aberracja optyczna jonów Zredukowane zanieczyszczenie i rutynowa konserwacja Uproszczona obsługa 9

10 Podwójny Off Axis Kwadrupol 90 zwierciadło jonowe Wykrzywione pręty prefiltra Redukcja wzbudzonych czastek obojetnych przed kwadrupolem Najniższe możliwe tło Lepsze limity detekcji 10

11 Niskoszumowy Kwadrupol Płytka wejściowa Wykrzywione pręty prefiltra Stalowe pręty kwadrupola 11

12 W pełni cyfrowy detektor DDEM Powielacz elektronów z dyskretną dynodą Praca w trybie pulsacyjnego zliczania >9 rzędów dynamicznego zakresu Brak konieczności kalibracji krzyżowej pomiędzy trybami cyfrowym i analogowym Łatwy do ustawienia i kalibracji Atenuacja cyfrowa dwupoziomowa 12

13 W pełni cyfrowy detektor DDEM Schemat Quadrupole Gain Control + e - e - e - e - e - Signal Output Ion to e- Conversion Control Section Amplification Regulacja wzmocnienia, stosowana do kontroli dynody zapewnia tłumienie końcowego sygnału wyjściowego 13

14 14

15 Varian 820-MS Wydajność przez innowacje Zbudowany na innowacynej platformie 810-MS + Collision Reaction Interface (CRI) Łatwy w obsłudze Szybki, elastyczny, wolna od zakłóceń analiza Automax do szybkiego ustawienia Proste gazy kolizyjno-reakcyjne 16 Jakość ponad czasowa Łatwy w konserwacji i wysoce niezawodny Wszystkie systemy próżniowe tego samego producenta Kontroler kwadrupolowy Varian

16 Jak skutecznie wywołać reakcje w plaźmie CRI! Original idea: Induce plasma reactions CRI implementation: Plasma reactions within the aperture CRI cone gas original new composition Original plasma jet Interference Exponential reduction New, clean Plasma expansion gas 17

17 18 Collision Reaction Interface (CRI) Co to jest?

18 Collision Reaction Interface (CRI) Co to jest? Obydwa stożki posiadają kanały umozliwiające dostarczanie gazów reakcyjnych do plazmy 19

19 20 Collision Reaction Interface (CRI) Co to jest?

20 Collision Reaction Interface (CRI) Jak to pracuje? Proste gayz kolizyjne i reakcyjne (He and H 2 ) są wstrzykiwane do plazmy w momencie przechodzenia jej przez stożki Interferencje są tłumione, pozwalając uzyskać niższe limity detekcji i lepszą dokładność przy trudnych pierwiastkach. 21 Eg. As, Se, V, Cr, Ca, Fe, etc.

21 Częste interferencje w technice ICP-MS Typowe trudne pierwiastki: Pierwiastek Izotop Jony zakłócające Calcium 40 Ca 40 Ar + Vanadium 51 V 16 O 35 Cl + Chromium 52 Cr 40 Ar 12 C + Iron 56 Fe 40 Ar 16 O +, 40 Ca 16 O + Arsenic 75 As 40 Ar 35 Cl + Selenium 78 Se 40 Ar 38 Ar + 22

22 23 Collision Reaction Interface (CRI) Jak to pracuje?

23 24 Collision Reaction Interface (CRI) Rapid switch over between modes

24 25 Collision Reaction Interface (CRI) CaO (and ArO) interference on Fe

25 c/s c/s Collision Reaction Interface (CRI) Unlocking 56 Fe and 80 Se 20,000 Calibration on 56 Fe 1,500 Calibration on 80 Se 15,000 1,000 10,000 5, ng/l ng/l 26 Calibrations for 56 Fe and 80 Se 0, 50, 100, 1000ppt Typical recommended analytical isotopes 56 Fe and 78 Se

26 Collision Reaction Interface (CRI) ArCl interference on As 27 No correction equations used!

27 Operational modes Varian 810-MS Normal mode, hot plasma High sensitivity mode, hot plasma Cool plasma Varian 820-MS All of the above, + CRI mode 28

28 29 DZIEKUJĘ ZA UWAGĘ.
