UDOSKONALONY SPEKTROMETR MASOWY

Transkrypt

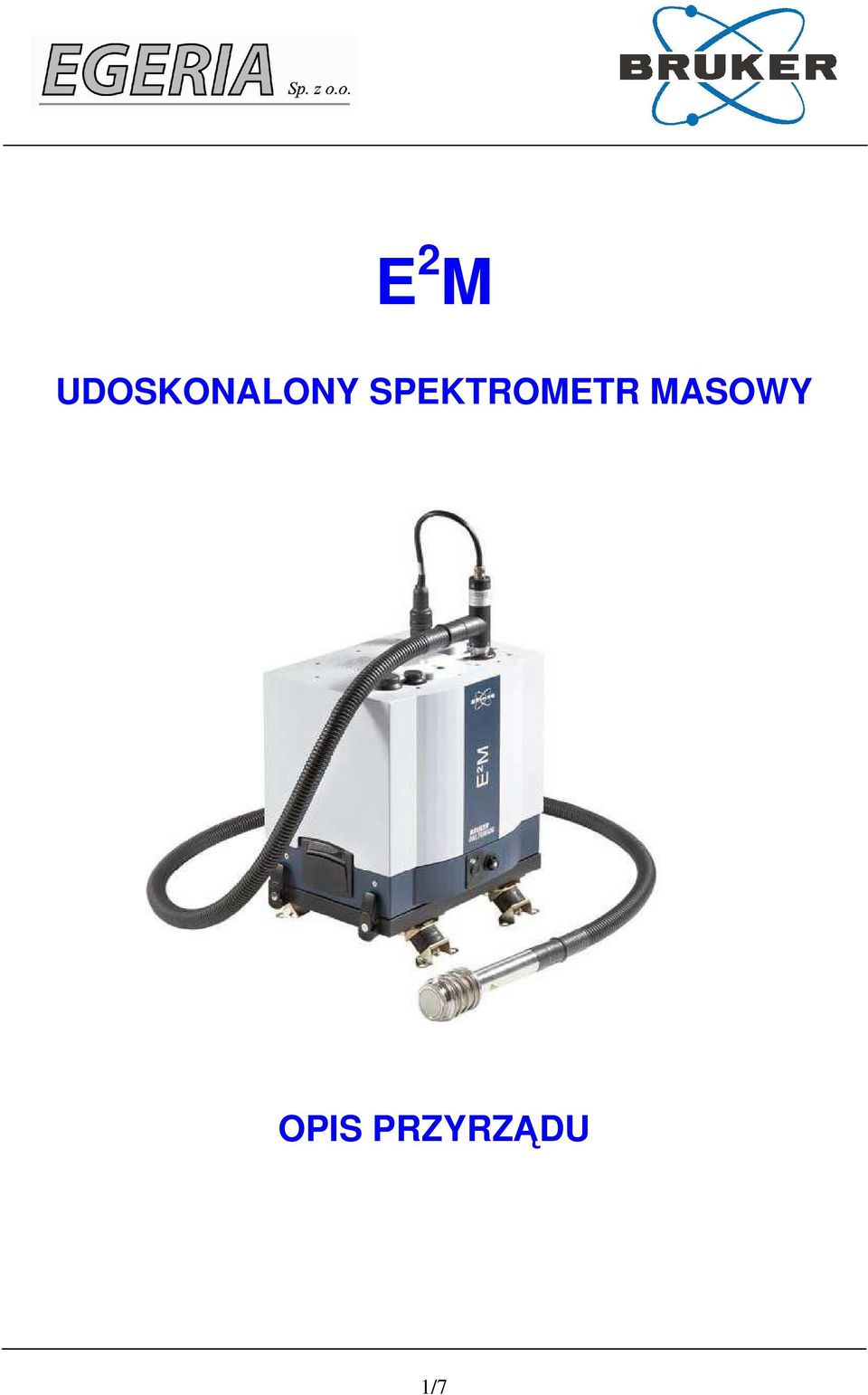

1 E 2 M UDOSKONALONY SPEKTROMETR MASOWY OPIS PRZYRZĄDU 1/7

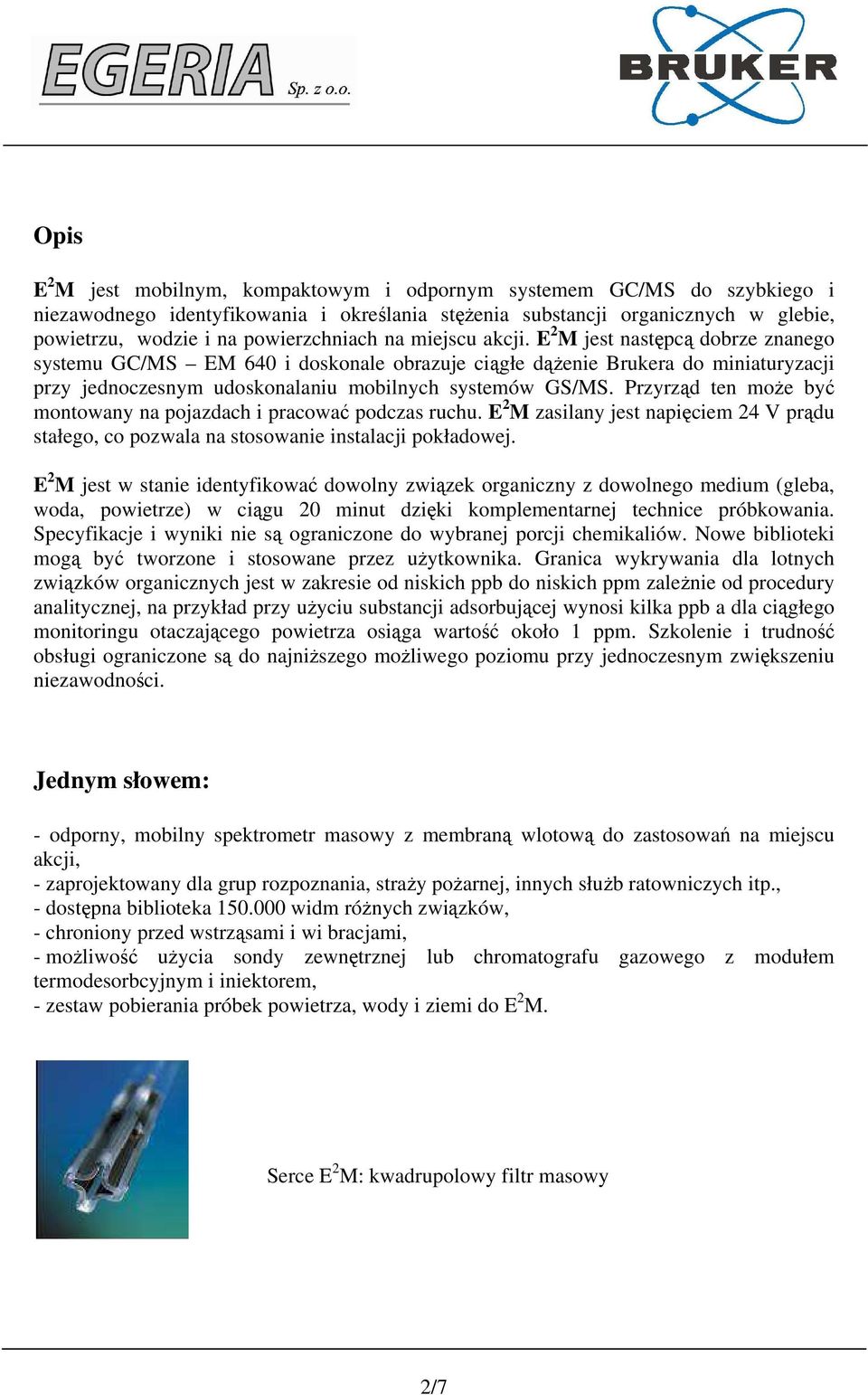

2 Opis E 2 M jest mobilnym, kompaktowym i odpornym systemem GC/MS do szybkiego i niezawodnego identyfikowania i określania stężenia substancji organicznych w glebie, powietrzu, wodzie i na powierzchniach na miejscu akcji. E 2 M jest następcą dobrze znanego systemu GC/MS EM 640 i doskonale obrazuje ciągłe dążenie Brukera do miniaturyzacji przy jednoczesnym udoskonalaniu mobilnych systemów GS/MS. Przyrząd ten może być montowany na pojazdach i pracować podczas ruchu. E 2 M zasilany jest napięciem 24 V prądu stałego, co pozwala na stosowanie instalacji pokładowej. E 2 M jest w stanie identyfikować dowolny związek organiczny z dowolnego medium (gleba, woda, powietrze) w ciągu 20 minut dzięki komplementarnej technice próbkowania. Specyfikacje i wyniki nie są ograniczone do wybranej porcji chemikaliów. Nowe biblioteki mogą być tworzone i stosowane przez użytkownika. Granica wykrywania dla lotnych związków organicznych jest w zakresie od niskich ppb do niskich ppm zależnie od procedury analitycznej, na przykład przy użyciu substancji adsorbującej wynosi kilka ppb a dla ciągłego monitoringu otaczającego powietrza osiąga wartość około 1 ppm. Szkolenie i trudność obsługi ograniczone są do najniższego możliwego poziomu przy jednoczesnym zwiększeniu niezawodności. Jednym słowem: - odporny, mobilny spektrometr masowy z membraną wlotową do zastosowań na miejscu akcji, - zaprojektowany dla grup rozpoznania, straży pożarnej, innych służb ratowniczych itp., - dostępna biblioteka widm różnych związków, - chroniony przed wstrząsami i wi bracjami, - możliwość użycia sondy zewnętrznej lub chromatografu gazowego z modułem termodesorbcyjnym i iniektorem, - zestaw pobierania próbek powietrza, wody i ziemi do E 2 M. Serce E 2 M: kwadrupolowy filtr masowy 2/7

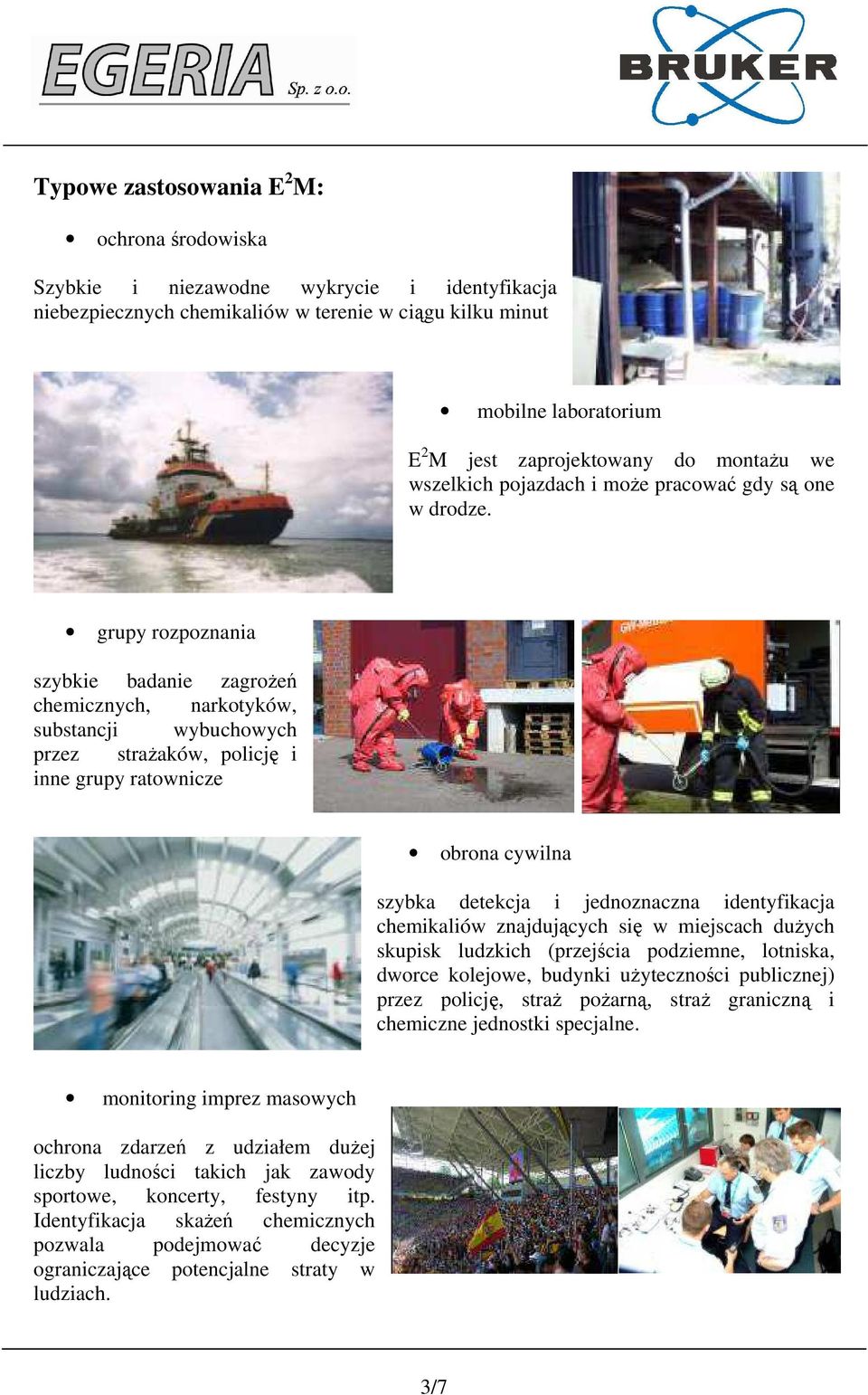

3 Typowe zastosowania E 2 M: ochrona środowiska Szybkie i niezawodne wykrycie i identyfikacja niebezpiecznych chemikaliów w terenie w ciągu kilku minut mobilne laboratorium E 2 M jest zaprojektowany do montażu we wszelkich pojazdach i może pracować gdy są one w drodze. grupy rozpoznania szybkie badanie zagrożeń chemicznych, narkotyków, substancji wybuchowych przez strażaków, policję i inne grupy ratownicze obrona cywilna szybka detekcja i jednoznaczna identyfikacja chemikaliów znajdujących się w miejscach dużych skupisk ludzkich (przejścia podziemne, lotniska, dworce kolejowe, budynki użyteczności publicznej) przez policję, straż pożarną, straż graniczną i chemiczne jednostki specjalne. monitoring imprez masowych ochrona zdarzeń z udziałem dużej liczby ludności takich jak zawody sportowe, koncerty, festyny itp. Identyfikacja skażeń chemicznych pozwala podejmować decyzje ograniczające potencjalne straty w ludziach. 3/7

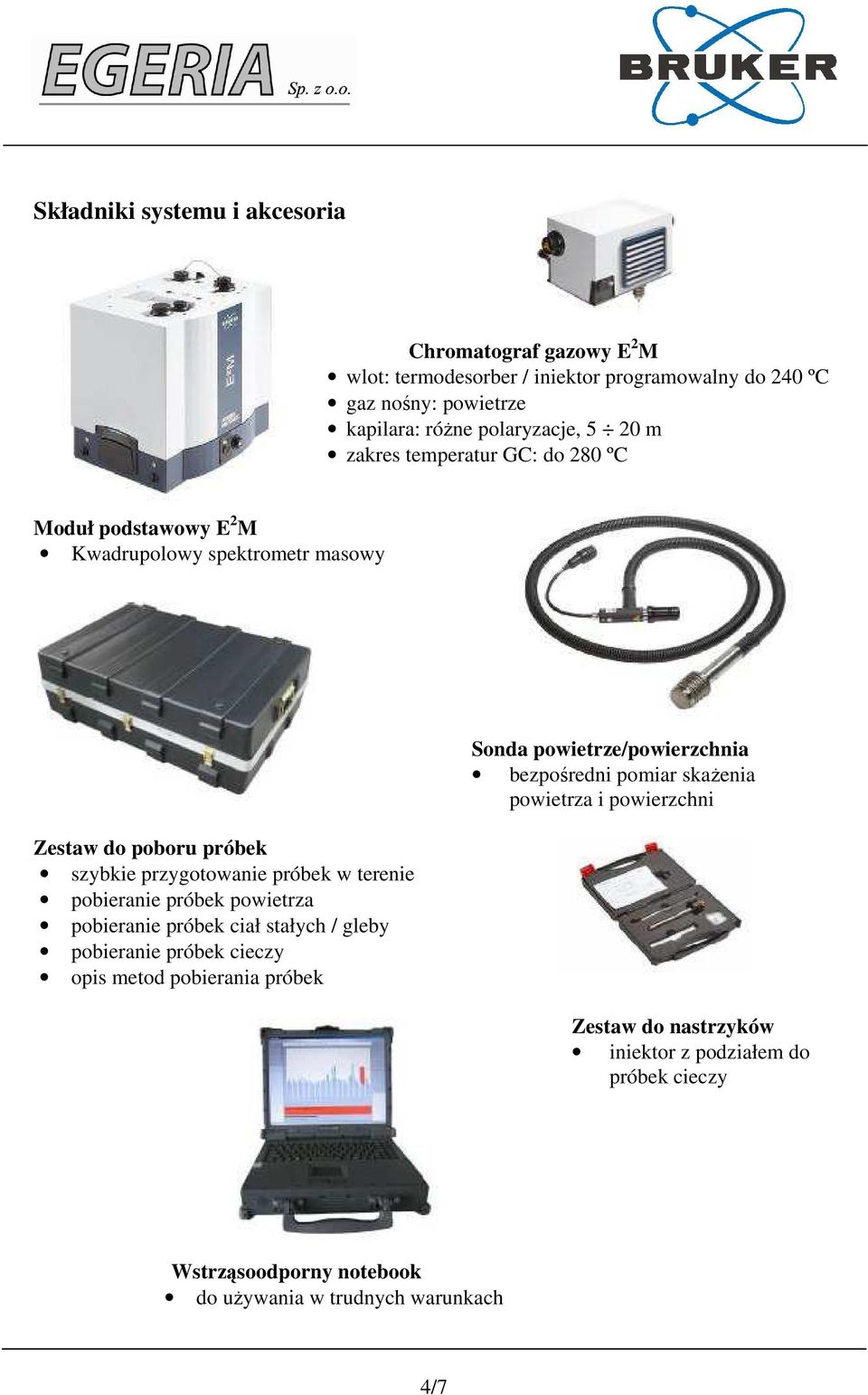

4 Składniki systemu i akcesoria Chromatograf gazowy E 2 M wlot: termodesorber / iniektor programowalny do 240 ºC gaz nośny: powietrze kapilara: różne polaryzacje, 5 20 m zakres temperatur GC: do 280 ºC Moduł podstawowy E 2 M Kwadrupolowy spektrometr masowy Zestaw do poboru próbek szybkie przygotowanie próbek w terenie pobieranie próbek powietrza pobieranie próbek ciał stałych / gleby pobieranie próbek cieczy opis metod pobierania próbek Sonda powietrze/powierzchnia bezpośredni pomiar skażenia powietrza i powierzchni Zestaw do nastrzyków iniektor z podziałem do próbek cieczy Wstrząsoodporny notebook do używania w trudnych warunkach 4/7

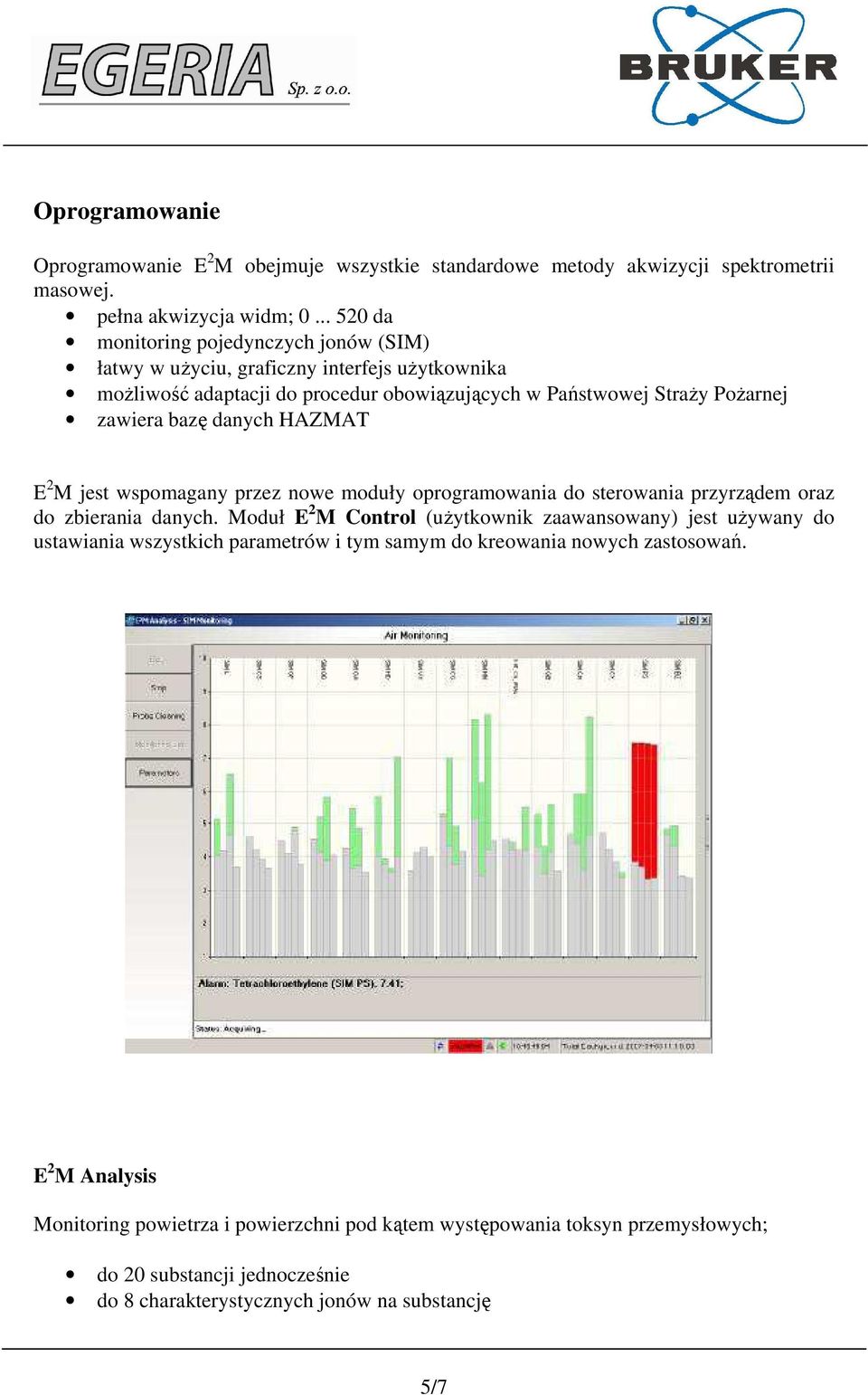

5 Oprogramowanie Oprogramowanie E 2 M obejmuje wszystkie standardowe metody akwizycji spektrometrii masowej. pełna akwizycja widm; da monitoring pojedynczych jonów (SIM) łatwy w użyciu, graficzny interfejs użytkownika możliwość adaptacji do procedur obowiązujących w Państwowej Straży Pożarnej zawiera bazę danych HAZMAT E 2 M jest wspomagany przez nowe moduły oprogramowania do sterowania przyrządem oraz do zbierania danych. Moduł E 2 M Control (użytkownik zaawansowany) jest używany do ustawiania wszystkich parametrów i tym samym do kreowania nowych zastosowań. E 2 M Analysis Monitoring powietrza i powierzchni pod kątem występowania toksyn przemysłowych; do 20 substancji jednocześnie do 8 charakterystycznych jonów na substancję 5/7

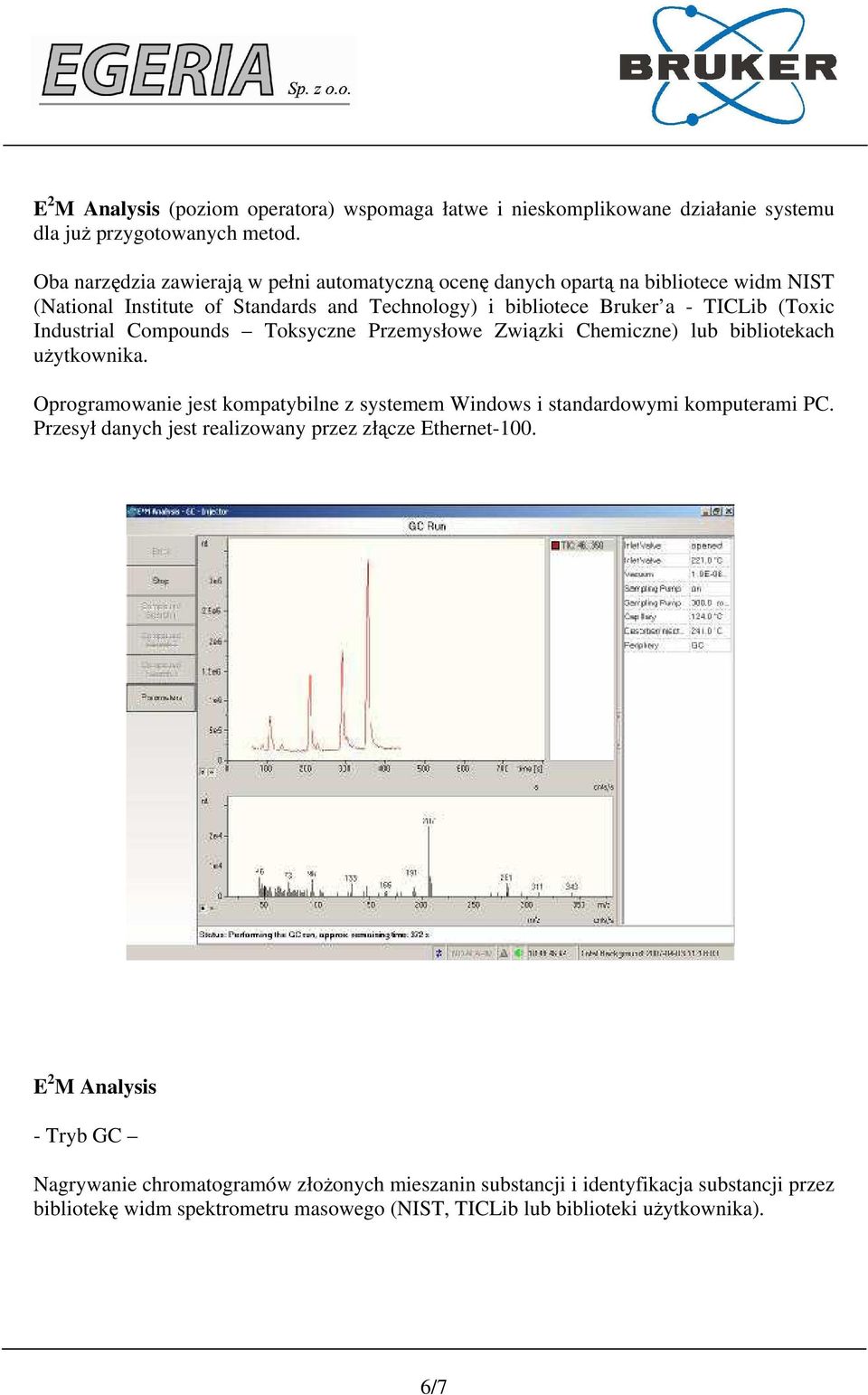

6 E 2 M Analysis (poziom operatora) wspomaga łatwe i nieskomplikowane działanie systemu dla już przygotowanych metod. Oba narzędzia zawierają w pełni automatyczną ocenę danych opartą na bibliotece widm NIST (National Institute of Standards and Technology) i bibliotece Bruker a - TICLib (Toxic Industrial Compounds Toksyczne Przemysłowe Związki Chemiczne) lub bibliotekach użytkownika. Oprogramowanie jest kompatybilne z systemem Windows i standardowymi komputerami PC. Przesył danych jest realizowany przez złącze Ethernet-100. E 2 M Analysis - Tryb GC Nagrywanie chromatogramów złożonych mieszanin substancji i identyfikacja substancji przez bibliotekę widm spektrometru masowego (NIST, TICLib lub biblioteki użytkownika). 6/7

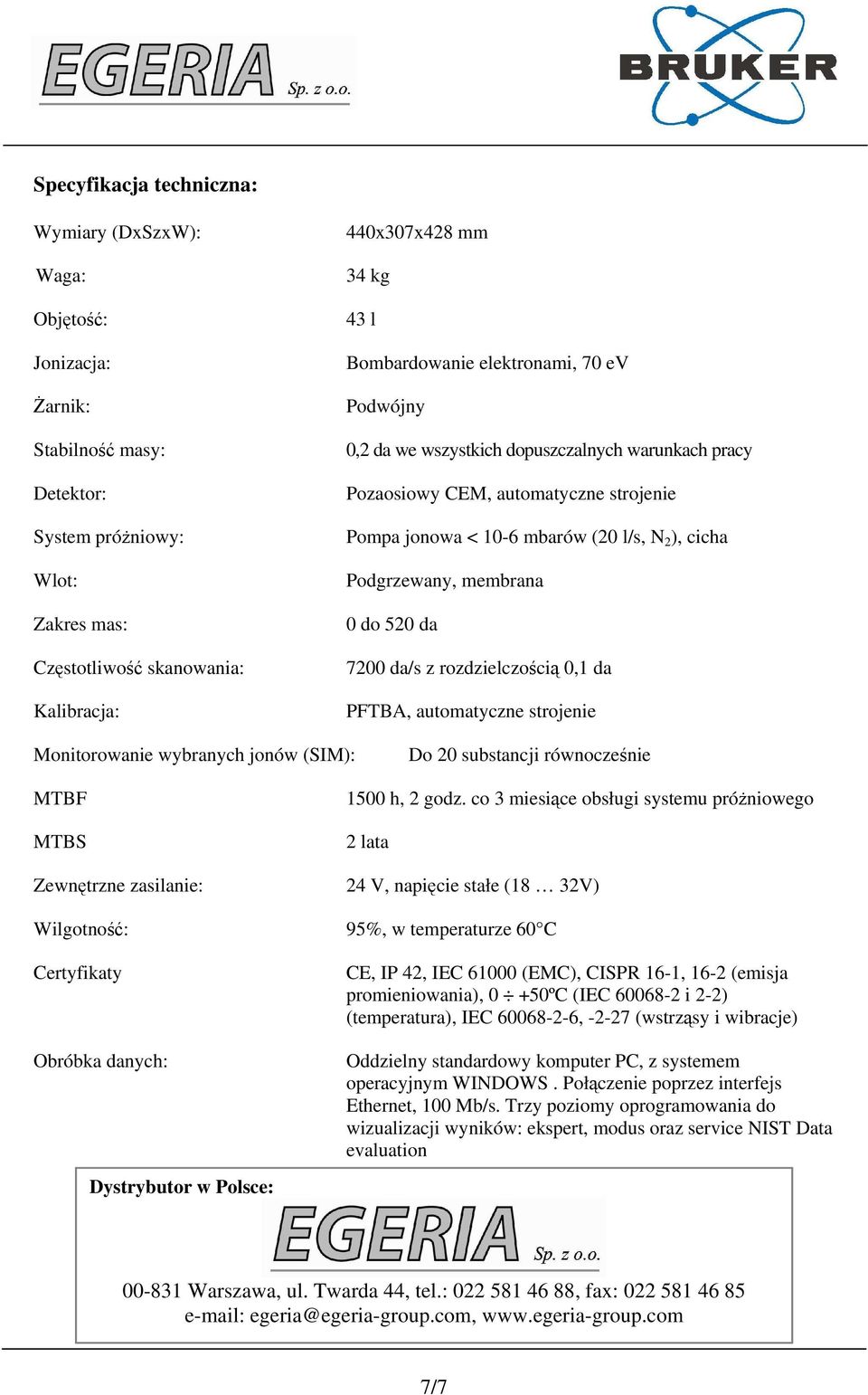

7 Specyfikacja techniczna: Wymiary (DxSzxW): Waga: Objętość: Jonizacja: Żarnik: Stabilność masy: Detektor: System próżniowy: Wlot: Zakres mas: Częstotliwość skanowania: Kalibracja: 440x307x428 mm 34 kg 43 l Bombardowanie elektronami, 70 ev Podwójny 0,2 da we wszystkich dopuszczalnych warunkach pracy Pozaosiowy CEM, automatyczne strojenie Pompa jonowa < 10-6 mbarów (20 l/s, N 2 ), cicha Podgrzewany, membrana 0 do 520 da 7200 da/s z rozdzielczością 0,1 da PFTBA, automatyczne strojenie Monitorowanie wybranych jonów (SIM): Do 20 substancji równocześnie MTBF MTBS 1500 h, 2 godz. co 3 miesiące obsługi systemu próżniowego 2 lata Zewnętrzne zasilanie: 24 V, napięcie stałe (18 32V) Wilgotność: 95%, w temperaturze 60 C Certyfikaty Obróbka danych: Dystrybutor w Polsce: CE, IP 42, IEC (EMC), CISPR 16-1, 16-2 (emisja promieniowania), 0 +50ºC (IEC i 2-2) (temperatura), IEC , (wstrząsy i wibracje) Oddzielny standardowy komputer PC, z systemem operacyjnym WINDOWS. Połączenie poprzez interfejs Ethernet, 100 Mb/s. Trzy poziomy oprogramowania do wizualizacji wyników: ekspert, modus oraz service NIST Data evaluation Warszawa, ul. Twarda 44, tel.: , fax: egeria@egeria-group.com, 7/7
