Podstawy Fizyki IV Optyka z elementami fizyki współczesnej. wykład 29, Radosław Chrapkiewicz, Filip Ozimek

Transkrypt

1 Podstawy Fizyki IV Optyka z elementami fizyki współczesnej wykład 29, wykład: pokazy: ćwiczenia: Czesław Radzewicz Radosław Chrapkiewicz, Filip Ozimek Ernest Grodner

2 Wykład 25 - przypomnienie procesy radiacyjne w atomach - emisja spontaniczna - emisja wymuszona - absorpcja związki pomiędzy współczynnikami Einsteina wzmacniacz laserowy -warunek wzmocnienia: dodatnia inwersja obsadzeń - wzmocnienie nienasycone - wzmocnienie nasycone schematy pompowania ośrodka laserowego wzmacniacz nasycony rezonatory optyczne: stabilność, mocy poprzeczne i podłużne

3 własności światła laserowego l R1 R2, 0 I s L 6. Moc szczytowa (fizyka ekstremalna) P W 7. Natężenie (fizyka ekstremalna) I W cm 2 8. Jasność spektralna β ν = P AdΩdν 1. Minimalna (dyfrakcyjna) rozbieżność wiązki (lidar) Θ = λ πw 0 2. Monochromatyczność (spektroskopia) dν 10mHz, dν ν < Spójność przestrzenna jest całkowita jeśli tylko laser pracuje w 1 modzie poprzecznym 4. Spójność czasowa może być ekstremalnie duża (interferencja) czas spójności τ c 1 dν szerokość widma powierzchnia kąt bryłowy 5. Czas trwania impulsu (pomiary procesów ultraszybkich) τ p = s

4 mikroobróbka laserowa, 1 Materiały: polimery metale półprzewodniki szkła ceramika kompozyty Wynik zależy od: materiału długości fali światła natężenia czasu trwania impulsu fs laser Mechanizmy: termiczny fizyczny chemiczny

5 mikroobróbka laserowa, 2 Źródła: skrzydło motyla Szczeliny 40 mm w cyrkonii o grubości 100 mm

6 produkcja stentów mikroobróbka laserowa, 3

7 mikroobróbka laserowa, 4 światłowody w szkle

8 Optical Coherence Tomography (OCT), 1 Wykład 11: interferometr Michelsona + światło o małej drodze spójności I out wersja time domain c 2 d d / c 2 1 czas spójności: τ c droga spójności: l c = τ c c Procedura zbierania danych: 1. Pojedynczy przesuw lustra daje jedną linię obrazu 2. Aby zarejestrować kolejną linię trzeba przesunąć wiązkę 3. Obrazy 3D wymagają przesuwania w dwóch kierunkach

9 OCT, 2 wersja frequency domain spektrometr idea Mierzymy widmo fali wyjściowej z interferometru Michelsona: E out t, τ = E t + E t + τ E out ω, τ = E out t, τ e iωt dt = = E t + E t + τ e iωt dt = E t e iωt dt + E t + τ e iωt dt = E(ω) 1 + e iωτ = = E in 50 / 50 realizacja I out τ = 2I ω 1 + cos ωτ Analiza fourierowska widma daje dużo wartości τ opowiadających różnym centrom rozpraszającym

10 UMK, Instytut Fizyki, Zespół Fizyki Medycznej OCT, 3

11 OCT, 4 UMK, Instytut Fizyki, Zespół Fizyki Medycznej a b c d a starcze zwyrodnienie plamki żółtej b tarcza nerwu wzrokowego w jaskrze c dziura w plamce żółtej d deformacja tęczówki odklejona siatkówka

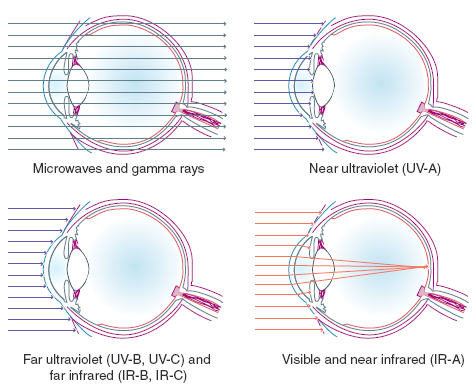

12 BHP laserów, 1 a oczy b c d

13 BHP laserów, 2 a oczy b c d

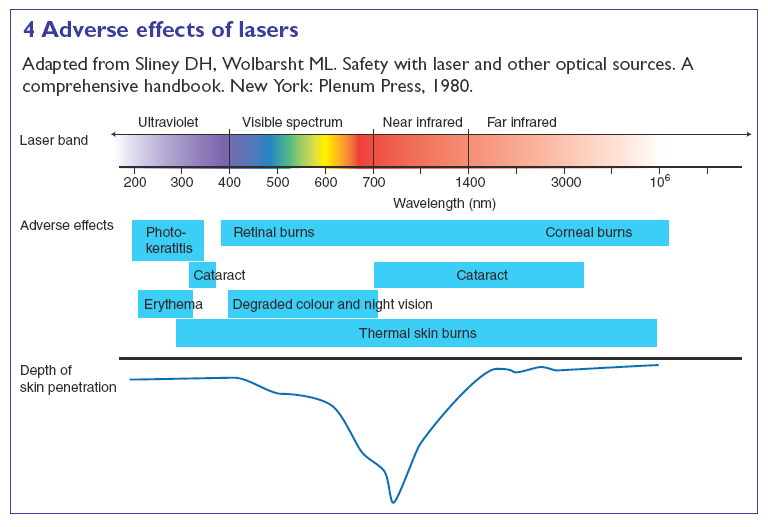

14 BHP laserów, 3 a skóra b c d

15 foto-ablacja w okulistyce, 1 Fotoablacja usuwanie materiału organicznego przy pomocy wiązki lasera UV PRK: epithelium scraped off and photoablation applied directly to the central 5 7 mm corneal region

16 foto-ablacja w okulistyce, 2 Problem: matowienie rogówki przed zabiegiem 6 miesięcy po zabiegu JULY/AUGUST 2006 I CATARACT & REFRACTIVE SURGERY TODAY EUROPE

17 foto-ablacja w okulistyce, 3 Excimer laser engraving of human hair LASIK: Laser-ASsisted In-situ Keratomilieusis LASIK: (1) odcięcie płatka, (2) rzeźbienie laserem UV, (3) przykrycie płatkiem Rabbit cornea showing clean region of ablation through half of corneal thickness

18 Extinction Coefficient (cm -1 ) foto-koagulacja w okulistyce, 1 Fotokoagulacja spiekanie pękniętych i pasożytniczych naczyń kwionośnych Widma absorpcji ważnych chromoforów występujących w oku 10 4 Ar 488 Ar 515 Kr 568 Kr 647 Nd-YAG 1,064 nm Deoxy-Hb HbO 2 1 xanthophyll Wavelength (nm)

19 foto-koagulacja w okulistyce, 2 Dno oka przed zabiegiem nowe naczynia krwionośne oraz struktury włókniste

20 foto-koagulacja w okulistyce, 3 Dno oka po zabiegu

21 NIF, 1 National Ignition Facility 200MJ, 4ns 500TW =5x10 14 W 192 wiązki laserowe cel = laserowa fuzja termojądrowa D T He n

22 NIF, 2

23 laser NIF, 3 3 deformowalne lustro kryształ KDP

24 NIF, 4 Inertial confinement fusion The deuterium-tritium L function (minimum n e τ E needed to satisfy the Lawson criterion) minimizes near the temperature 25 kev (300 million kelvins).

25 NIF, 5 komora hohlraum

26 historia zegarmistrzostwa, 1 Średniowiecze: zegary mechaniczne AD wiek: Galileusz, wahadło 17 wiek: zegary wahadłowe Huyghens,

27 historia zegarmistrzostwa, , Board of Longitude ogłasza Longitude Prize Izaac Newton (Board member): "...by reason of the Motion of a Ship, the Variation of Heat and Cold, Wet and Dry, and the Difference of Gravity in Different Latitudes, such a Watch hath never been made." 12 cm 1 m H4 John Harrison ( ) H2 20 wiek zegary wahadłowe: - Riefler 10-7 (5 sekund na rok) - Shortt (1 sekunda na rok) odniesienie - astronomia

28 historia zegarmistrzostwa, 3 Początek 20 wieku: pierwsze zegary elektryczne 1929: pierwszy zegar kwarcowy 1955: atomowy zegar cezowy L. Essen, NPL

29 podstawy fachu oscylator przekładnia licznik/wyświetlacz

30 podstawowe jednostki SI

31 definicja sekundy i metra Od 1967: 1 second = the duration of periods of the radiation corresponding to the transition between the two hyperfine levels of the ground state of the caesium 133 atom. Od 1983: The metre is the length of the path traveled by light in vacuum during a time interval of 1/299,792,458 of a second.

32 zegar rubidowy microwave cavity feeback PD Lamp 87 Rb Filter 85 Rb Res. cell 85 Rb Hz filtering 5 1 P 1/2 5 1 P 1/2 5 1 P 1/2 opical pumping 5 1 S 1/2 F=2 F=1 F=2 5 1 S 1/2 F=1 F=2 5 1 S 1/ GHz 87 Rb 85 Rb F=1 87 Rb

33 maser wodorowy hydrogen atom ground state hyperfine splitting Ramsey, S 1/2 (F=1) 1 S 1/2 (F=0) 1,420,405,752 Hz

34 mikrofalowy zegar cezowy 133 Cs F=3 F=4 oven N N microvawe cavity detektor S S poszerzenie dopplerowskie skończony czas oddziaływania counter

35 fontanna cezowa Δν/ν

36 dlaczego zegar optyczny? Odchylenie Allana dla zegarów atomowych: σ τ = Δf rms f τ δf f gdzie: f częstość przejścia w atomie δf szerokość linii spektralnej τ czas uśredniania N liczba atomów 1 τn mikrofale f = Hz światło = Hz f 0 Allan, D. W. Statistics of atomic frequency standards, Proc. IEEE 54, (1966). Jak zliczać oscylacje? łańcuchy częstości optyczny grzebień częstości

37 architektura zegara optycznego ν = Hz Δν 1 Hz niski szum fazowy laser wzorzec atomowy ν = Hz Δν 1 Hz stabilność długoczas. niski szum fazowy fs grzebień częstości PD wyjście RF

38 Optyczny Grzebień Częstości (OGC), 1 T=1/f r E f = E p (f) δ f kf r f CE f CE = f r Δφ 2π k=0 I(f) f CE Df f r f c f

39 Jak mierzyć f CE? E(f) Interferometr f 2f f r f CE 0 f 0 f nf r + f CE 2nf r + f CE x2 2nf r + 2f CE f CE

40 stabilizacja częstości grzebienia AOM PF laser pompujący laser fs interferometr f + 2f f r PLL f CE PLL wzorzec częstości f r = k f r + f CE

41 Jak mierzyć częstość lasera? f k = f CE + k f r laser fs interferometer f + 2f f r = f l f CE ± f b k f CE PLL f r PLL f b f k f l stabilny laser k 1 k k + 1 f wyjście RF

42 po co lepszy zegar? stała struktury subtelnej, α α = e2 4πε 0 ħc ν Al + ν Hg + = (55) α α = 1.6 ± /rok Polski Optyczny Zegar Atomowy T. Roseband et al., Science 319, (2008)
