1 Wstęp do Optyki i Fizyki Materii Skondensowanej Część I: Optyka, wykład 8 wykład: Piotr Fita pokazy: Andrzej Wysmołek ćwiczenia: Paweł Kowalczyk, Barbara Piętka Wydział Fizyki Uniwersytet Warszawski 2015/16
2 Plan 1 Wzmacniacze optyczne 2 Rezonatory optyczne 3 Lasery
3 Wzmocnienie światła Szybkość absorpcji: dn 12 dt = B 12 ρ(ν)n 1 Szybkość emisji wymuszonej: dn 21 dt = B 21 ρ(ν)n 2 (B 12 = B 21 ) Jeśli N 2 > N 1 to emisja wymuszona przeważa nad absorpcja obserwujemy wzmocnienie światła W wyprowadzeniu prawa Lamberta-Beera N 2 = 0; dla N 2 > 0: di ν dz = B hν 12 c (N 2 N 1 ) = σ(ν) N = γ(ν) N = N 2 N 1 inwersja obsadzeń γ(ν) = σ(ν) N współczynnik wzmocnienia
4 Wzmocnienie światła I ν (z) = I 0 e γ(ν)z
5 Inwersja obsadzeń pompowanie Inwersji obsadzeń nie można uzyskać w ośrodku dwupoziomowym (ćwiczenia) Wymagany ośrodek o większej liczbie poziomów, np. 3-poziomowy, 4-poziomowy τ 4 ~ 0 τ ν 23 2 τ 2 Jeśli τ 3 > τ 2, to poziom 2 jest szybciej opróżniany od poziomu 3 i N 3 > N 2 Na przejściu 3 2 można uzyskać wzmocnienie 1
6 Ośrodki wzmacniajace i pompowanie Pompowanie wyładowaniem elektrycznym Gazy atomowe lub molekularne: He-Ne, Ar +, laser N 2, CO 2, ekscymery (Xe-Cl itp.) Pompowanie optyczne (lampa lub innym laserem) Ciecze (roztwory barwników) Kryształy (szafir Ti:Al 2 O 3, rubin Cr 3+ :Al 2 O 3, granat ytrowo-glinowy Nd 3+ :YAG) Szkła, ceramiki włókna optyczne domieszkowane jonami Pompowanie przepływem pradu elektrycznego Struktury półprzewodnikowe

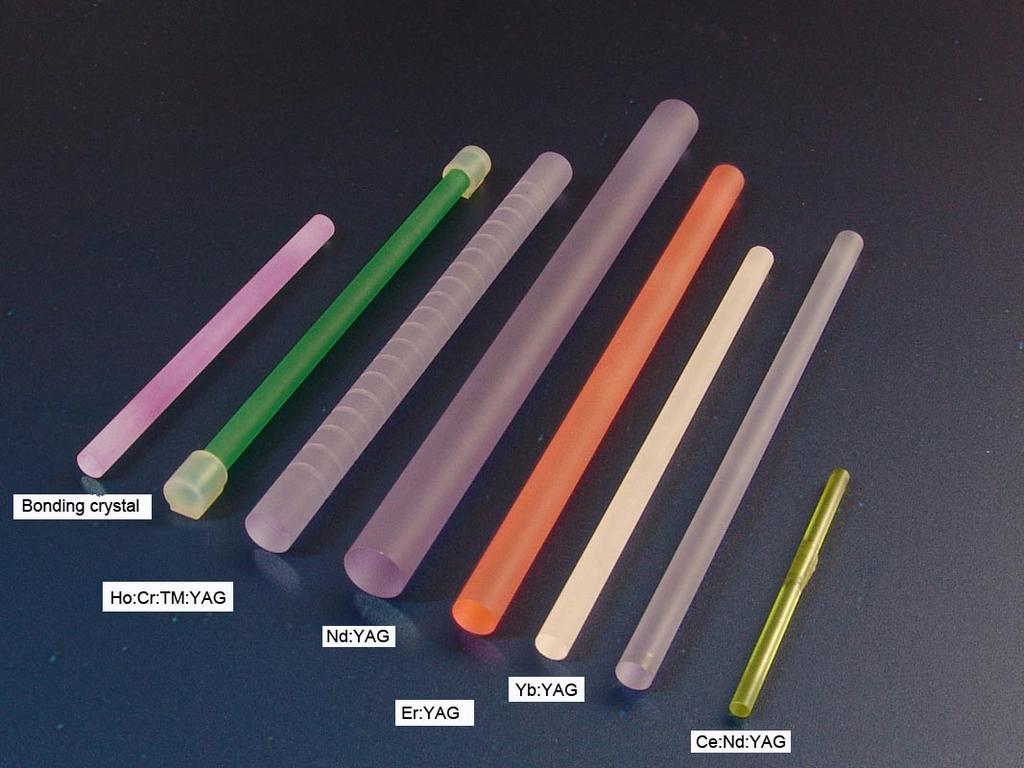

7 Ośrodki wzmacniajace Kryształy YAG domieszkowane różnymi pierwiastkami [i01.i.aliimg.com]
8 Ośrodki wzmacniajace Kryształy szafiru [cn.lambdaoptics.com/]
9 Rezonatory optyczne Rezonator optyczny - układ zwierciadeł umożliwiajacy powstanie fali stojacej Warunek powstania fali stojacej w rezonatorze płaskim: L = m λ m 2 m liczba naturalna określajaca mod podłużny
10 Mody podłużne rezonatora płaskiego Tylko fale o długości λ m = 2L m sa podtrzymywane w rezonatorze Częstości modów: ν m = c λ m = m c 2L Odległość modów: ν = ν m+1 ν m = c 2L [wikipedia.org]

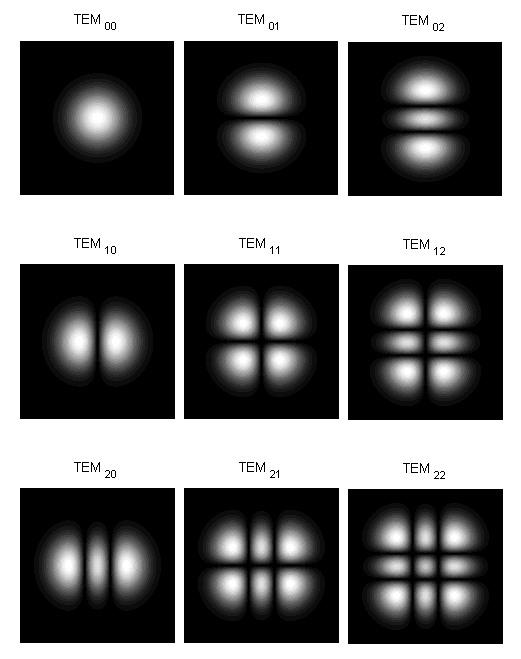

11 Mody poprzeczne rezonatora Różne poprzeczne rozkłady pola spełniaja warunek powstawania fali stojacej. Odległość ( ν) modów poprzecznych jest dużo mniejsza niż podłużnych ( c 2L ) Zazwyczaj chcemy, żeby laser pracował w modzie podstawowym TEM 00 [photonicswiki.org]
12 Warunek akcji laserowej Laser = ośrodek wzmacniajacy w rezonatorze optycznym Zmiana natężenia światła po jednym obiegu rezonatora: I 1 = I 0 Re 2γL e 2αL Akcja laserowa zachodzi, jeśli I 1 I 0 Warunek progowy: R e 2(γ α)l Współczynnik odbicia lustra wyjściowego R musi być dostatecznie duży
13 Widmo emisji laserowej Przy ustalonym R wzmocnienie γ(ν) α + ln R 2L = γ prog Wzbudzaja się te mody, dla których γ(ν) γ prog
14 Widmo lasera wielomodowego Widmo wielomodowej diody laserowej [cdn.intechopen.com]
15 Lasery jedno- i wielomodowe Lasery wielomodowe: źle określona długość fali dudnienia między modami - fluktuacje mocy wyjściowej ograniczona spójność światła Lasery jednomodowe: widmo może być bardzo waskie (< 1 khz) stabilne natężenie wiazki wyjściowej wysoka spójność Pracę jednomodowa trzeba wymusić konstrukcja lasera (np. waskie filtry spektralne wewnatrz rezonatora, odpowiednia długość rezonatora)
16 Nasycenie wzmocnienia Obecność światła w ośrodku wzmacniajacym prowadzi do zmniejszenia inwersji obsadzeń w wyniku przejść wymuszonych Wzmocnienie ośrodka maleje w miarę wzrostu natężenia światła w rezonatorze γ(i) = γ I I s W laserze ustala się takie natężenie światła, przy którym wzmocnienie dokładnie równoważy straty
17 Przełaczanie dobroci rezonatora (q-switching) W zablokowanym rezonatorze wzmocnienie narasta powyżej progu akcji laserowej (nie ma efektu nasycenia) Po odblokowaniu rezonatora powstaje silny impuls laserowy ( ns) Przełaczanie strat w rezonatorze szybka migawka akustooptyczna lub elektrooptyczna
18 Synchronizacja modów Wiele modów wzbudzonych w zgodnej fazie Natężenie światła w postaci ciagu impulsów [

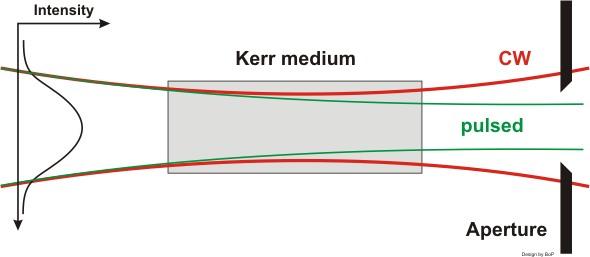

19 Mechanizm synchronizacji modów Soczewka kerrowska Poprzeczny rozkład natężenia światła w wiazce laserowej: I(r) = I 0 e 2r2 w 2 Zależność współczynnika załamania od natężenia światła: n(i) = n 0 + n 2 I n(r) = n 0 + n 2 I 0 e 2r2 w 2 Droga optyczna w ośrodku o grubości d: s = n(r) d Wiazka propaguje się w indukowanej światłem soczewce skupiajacej
20 Kerrowska synchronizacja modów Natężenie światła w impulsach jest rzędy wielkości większe niż w pracy ciagłej Soczewka kerrowska działa tylko w pracy impulsowej Straty na aperturze sa mniejsze w pracy impulsowej
21 Lasery z synchronizacja modów Laser szafirowy Impuls gaussowski o czasie trwania fs E(t) = E 0 e t2 2 t 2 e iω 0t I(t) = I 0 e t2 t 2
22 Własności impulsów femtosekundowych ze wzmacniacza szafirowego Wzmaniacz Coherent Legend Elite Duo (lab ): t = 50 fs, T = 0.2 ms, P sr = 10 W Moc szczytowa P imp = 40 GW Natężenie światła po zogniskowaniu do plamki o promieniu r = 10µm: I imp = P imp πr W m 2 Natężenia pola elektrycznego w ognisku: E 0 = 2I imp ɛ 0 c = V m Natężenie pola elektrycznego w atomie wodoru: E H = e 1 4πɛ 0 a0 2 = V m
23 W ognisku wiazki wzmacniacza
24 W ognisku wiazki wzmacniacza
