Andover Infinet II. Sterowniki VAV i2865/866 z wbudowanym siłownikiem przepustnicy

Transkrypt

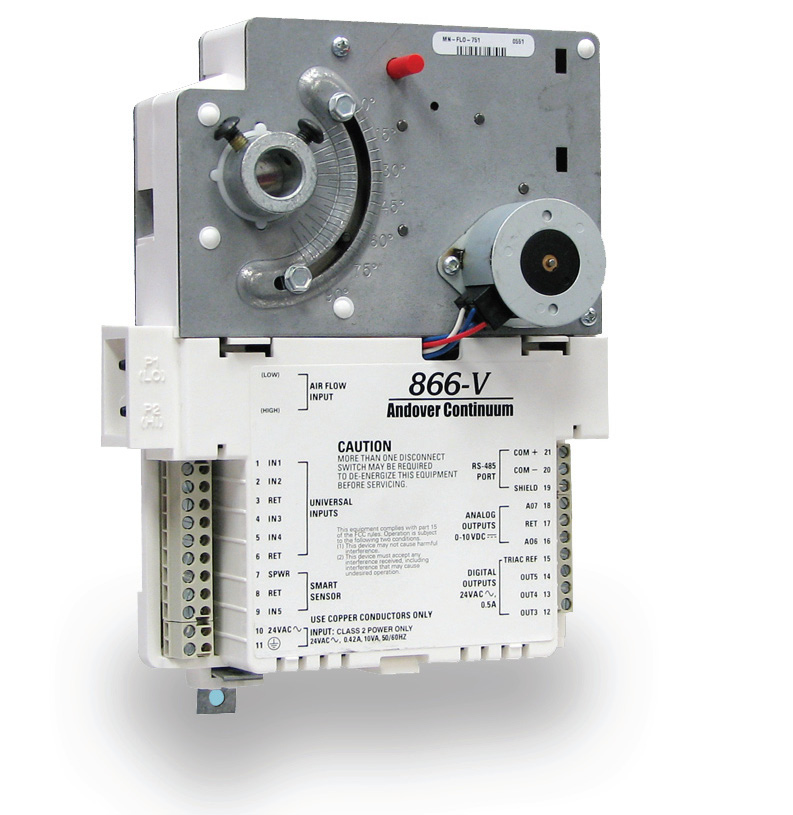

1 Andover Infinet II Sterowniki VAV i2865/866 z wbudowanym siłownikiem Sterowniki i2865 oraz i2866 zostały zaprojektowane do bezpośredniego sterowania urządzeniami typu VAV box. Oba sterowniki posiadają wbudowany siłownik do sterowania przepustnicą powietrza, co zdecydowanie upraszcza montaż i obniża koszty instalacji.

2 02 Opis produktu Posiadając 4 wejścia uniwersalne, 3 wyjścia cyfrowe (triaki), czujnik przepływu powietrza oraz wbudowany siłownik, sterowniki i2865 oraz i2866 stanowią doskonałe rozwiązanie dla sterowania VAV z dogrzewaniem. Oba modele posiadają wejście dla czujnika pomieszczeniowego temperatury lub interfejsu operatora Smart Sensor Andover Continuum. i2866 posiada dodatkowo 2 wyjścia analogowe, co umożliwia sterowanie zaworami etc. CHARAKTERYSTYKA PRODUKTU Kompaktowy sterownik dla urządzeń VAV Wbudowany siłownik upraszcza montaż Wejścia uniwersalne, wyjścia przekaźnikowe i analogowe zapewniają elastyczność zastosowań Pamięć Flash zapewnia najwyższą niezawodność zawiera system operacyjny, programy użytkowe i dane robocze Pamięć Flash ułatwia aktualizację oprogramowania oba modele posiadają nieulotną pamięć typu Flash, zwiększoną pojemność pamięci RAM oraz szybki 32-bitowy procesor nowej generacji, udostępniają także duże pojemności pamięci na aplikacje i dane robocze. Sterowniki serii i2865/866 komunikują się po magistrali Andover Infinet RS-485, co umożliwia komunikację sterowników Infinet i Infinet II w obrębie jednej magistrali oraz komunikację zarówno ze stacjami roboczymi Continuum jak i Infinity SX Do jednego sterownika sieciowego można podłączyć maksymalnie 254 sterowniki Infinet. Pozwala na zapamiętywanie logów zmiennych Wbudowany czujnik przepływu powietrza Opcja lokalnego interfejsu operatora Smart Sensor Wbudowany port serwisowy

3 03 Opis produktu (ciąg dalszy) Zwiększona niezawodność dzięki pamięci Flash Sterowniki serii i2865/i2866 posiadają nieulotną pamięć RAM typu Flash dla systemu operacyjnego, programów użytkowych oraz danych roboczych. Po zaniku napięcia zasilania sieciowego, wbudowany na płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych roboczych do pamięci Flash. Po powrocie napięcia zasilającego programy użytkowe oraz dane robocze mogą być odtworzone. Backup pamięci RAM i ustawienia odtwarzania są konfigurowalne. System operacyjny zawarty w pamięci Flash pozwala na łatwą aktualizację wersji bez demontażu układów pamięci. Wymiary (szkic) Wejścia Sterowniki i2865/i2866 posiadają 4 10-bitowe wejścia uniwersalne, konfigurowalne jako napięciowe o zakresie napięć wejściowych 0-5VDC, cyfrowe, licznikowe do 4 Hz, lub temperaturowe. Oba modele sterowników posiadają także dodatkowe wejście do przyłączenia czujnika/nastawnika pomieszczeniowego temperatury lub do obsługi interfejsu Smart Sensor Andover Continuum. Wyjścia Sterowniki i2865/i286 posiadają 3 wyjścia cyfrowe (triaki załączne, uziemione). Te wyjścia mogą być używane do załączania/wyłączania lub sterowania PWM urządzeń oświetleniowych, grzewczych czy wentylatorów lub do dwukierunkowego sterowania przepustnicami lub zaworami. (każde 2 sąsiadujące wyjścia cyfrowe mogą zostać skonfigurowane jako jedno wyjście trójstanowe). Sterownik i2866 posiada dodatkowo 2 wyjścia analogowe (0-10 V). Siłownik Wbudowany siłownik Belimo pozwala na bardzo prosty montaż sterowników bezpośrednio na osi. Sterowniki posiadają wbudowane programowe zabezpieczenie siłownika przed uszkodzeniem po dojściu do położeń krańcowych. Siłownik posiada również przycisk rozprzęgający, który umożliwia ręczne ustawienie położenia siłownika w trakcie montażu i uruchomienia. Mechaniczne ograniczniki krańcowe pozwalają na dowolny wybór zakresu ruchu kątowego.

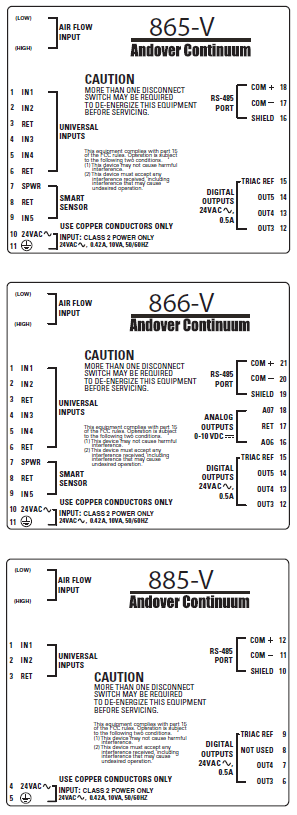

4 04 Opis produktu (ciąg dalszy) Programowanie Pamięć sterowników i2865/i2866 może zawierać programy użytkowe, harmonogramy, alarmy oraz dane. Obiektowy język programowania Plain English umożliwia łatwe zastosowanie dowolnie skomplikowanych algorytmów. Programowanie sterowników serii i2865/866 odbywa się za pośrednictwem stacji roboczej Continuum. Programy są przechowywane i wykonywane bezpośrednio w sterowniku. Programy Plain English wraz ze zmiennymi mogą być łatwo kopiowane z jednego sterownika do drugiego bez żadnych zmian, co skraca czas potrzebny na wykonanie instalacji. Połączenia (szkic) Interfejs Smart Sensor Sterowniki i2865/i2866 posiadają wbudowany port do obsługi lokalnego interfejsu użytkownika typu Smart Sensor Andover Continuum. Interfejs Smart Sensor posiada 4 cyfrowy wyświetlacz LCD oraz ikony: PM, %,, Setpoint, Cool, Heat, CFM, Fan, OA, SP, a także 6 programowalnych przycisków. Pozwala on użytkownikowi na lokalną zmianę nastaw, wyświetlanie wartości zmiennych, włączanie lub wyłączenie urządzeń. Dostępna jest też wersja z wyświetlaczem LED (2 znaki).mechanical stops provided.

5 05 Specyfikacja Sterowniki VAV i2865/866 Elektryczne Zasilanie 24 VAC (+10%, -15%); 50/60 Hz Pobór mocy 10 VA Zabezpieczenie przeciążeniowe bezpiecznik 2 A Programowy zegar czasu rzeczywistego Synchronizowany poprzez Infinet przez sterownik sieciowy Mechaniczne Środowisko pracy C, 10 95% RH (brak kondensacji) Wymiary 142 x 227 x 62 [mm] (wys. x szer. x gł.) Waga 0,85 kg Obudowa IP10. Palność zgodna z UL94-5V Bateria Parametry Typ: wymienna bateria litowa; Czas podtrzymania pamięci RAM: 5 lat (ciągłego zaniku zasilania) Komunikacja Interfejs komunikacyjny Poprzez magistralę Infinet RS-485 do sterownika sieciowego Prędkość transmisji 1200 do 19,2 kbodów Długość magistrali 1,220m dla standardowego Infinetu, I2 Infilink umożliwia zwiększenie długości magistrali, jest również wymagany przy każdej grupie 32 urządzeń na magistrali. Kabel magistrali RS-485 niskopojemnościowa, ekranowana skrętka jednoparowa Wykrywanie błędów Standard CRC 16 Wejścia/Wyjścia 4 wejścia uniwersalne Napięciowe (0 5,115 VDC) Temperaturowe (-34 C 110 C) Cyfrowe (ON/OFF) Licznikowe (częst. Do 4 Hz, wypełnienie 50%, min. dł. impulsu 125 ms) Parametryczne (układ 1- lub 2-rezystorowy) Prądowe ( ma, z zewnętrznym rezystorem znamionowym 250 Ω) 1 czujnik przepływu powietrza (0 500 Pa) 1 wejście typu Smart Sensor (0 C 41 C) Zakres napięcia wejściowego 0 5,115 VDC Impedancja wejściowa 10 kω (polaryzacja napięciowa) 5 MΩ przy odłączonym rezystorze polaryzującym Zabezpieczenie wejść 24 VAC lub 24 VDC chwilowo dla każdego kanału; ±1000 V (impuls) zgodnie z EN Rozdzielczość 5,0 mv Dokładność ±15 mv (±0,56 C w zakresie -23 C +66 C) Czujnik przepływu powietrza Zakres: Pa Rozdzielczość: 1,25 Pa (w temp. 23 C) Dokładność: 12,5 Pa (w temp. 23 C) WYJŚCIA CYFROWE/TRÓJSTANOWE 3 wyjścia cyfrowe (triaki załączne) (każde 2 sąsiednie wyjścia mogą zostać skonfigurowane jako jedno wyjście trójstanowe) 1 wbudowany siłownik 2 wyjścia analogowe 0-10V (tylko i2866) Obciążalność Triaki: 0,5A, 24 VAC, uziemione ±2000 V (impuls) zgodnie z EN minimalne obc.: 20 ma AC obciążenie tylko zmiennoprądowe, napięcie stałe niedopuszczalne Wyjścia analogowe 0-10V: min. impedancja obciążenia: 2kΩ ±1000 V (impuls) zgodnie z EN ) Dokładność Triaki: 0,1 s dla sterowania impulsowego PWM Wyjścia analogowe 0-10V: Rozdzielczość: 50 mv Dokładność: 100 mv Siłownik Moment obrotowy 4 Nm Kąt obrotu 0 95 (mechaniczny ogranicznik

6 06 Specyfikacja (ciąg dalszy) Sterowniki VAV i2865/866 przestawiany) Prędkość obrotu 1,0 / s (nominalnie) Dokładność pozycjonowania 0,1 przy minimalnym ruchu siłownika 1,0 Wyjście sterujące Min. długość impulsu 1 s Uchwyt 6 16 mm bezpośrednio na osi klapy za pomocą klemy montażowej Diody sygnalizacyjne LED/Przełączniki Diody sygnalizacyjne LED CPU praca CPU TD Transmit Data RD Receive Data Przełączniki DAMPER LEARN RESET mikroprzełączniki rezystorów polaryzujących przełącznik kierunku obrotu Certyfikaty UL/CUL 916, FCC CFR 47 Part 15, ICES-003, EN55022, AS/NZS 3548, i VCCI Class A, CE Opcje UL864, Smoke Control System Equipment, UUKL (i2865-s, i2866-s) Złącza Zasilanie 3-zaciskowa listwa nierozłączna Komunikacja 3-zaciskowa listwa rozłączna Wejścia/Wyjścia/Smart Sensor 18-zaciskowa listwa nierozłączna Uchwyt 6-16 mm Port serwisowy 4-stykowe gniazdo wtykowe Ogólne Pamięć 128K SRAM, 1MB FLASH Procesor Motorola 32-bit Coldfire Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Listopad 2007
