1 Andover ContinuumTM Infinet II Seria sterowników lokalnych i2850 została zaprojektowana do bezpośredniego sterowania niewielkimi urządzeniami wentylacyjnymi i grzewczo-wentylacyjnymi takimi jak VAV box, fan coil, wentylatory, pompy ciepła.

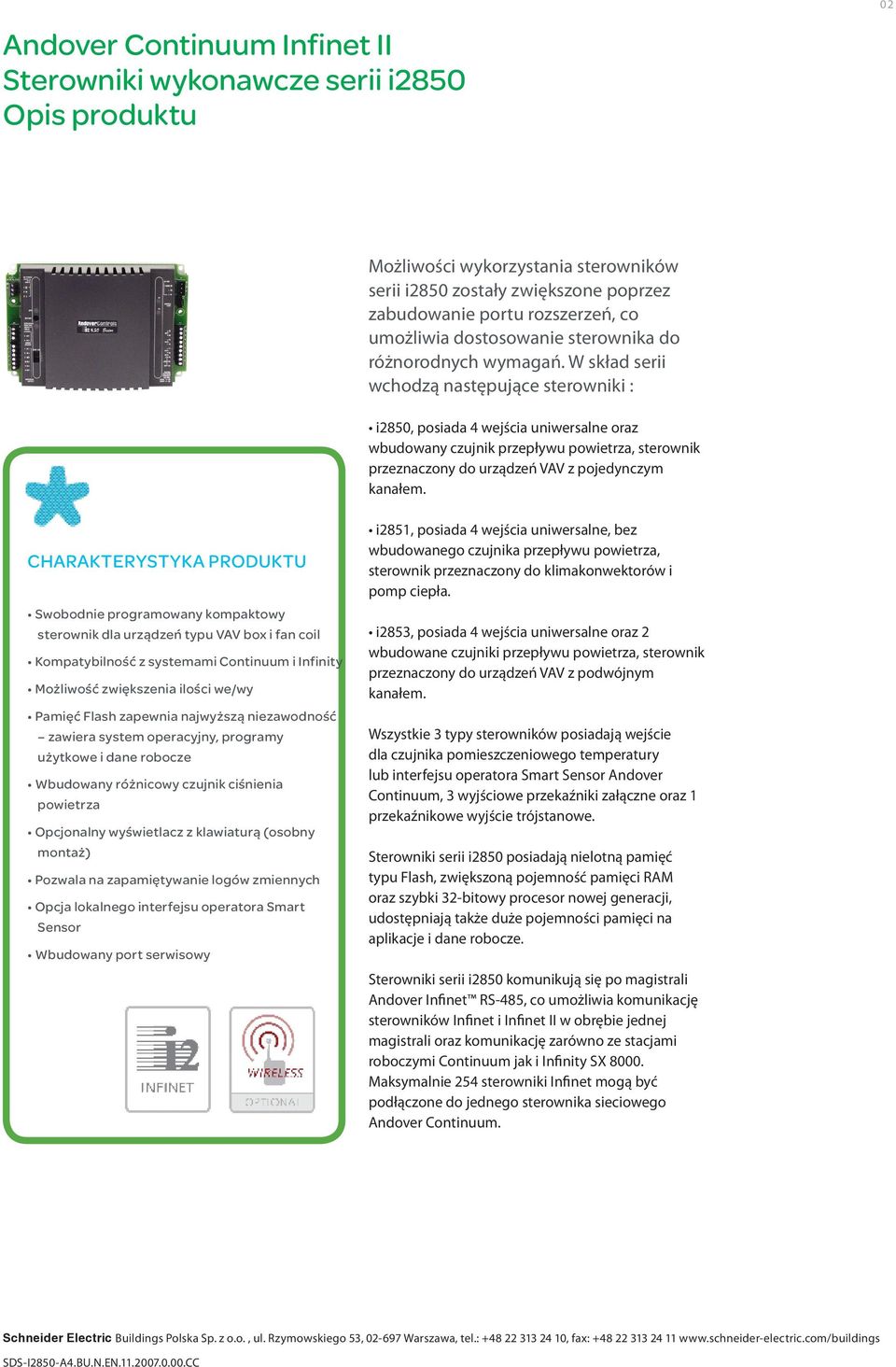

2 02 Andover Continuum Infinet II Opis produktu Możliwości wykorzystania sterowników serii i2850 zostały zwiększone poprzez zabudowanie portu rozszerzeń, co umożliwia dostosowanie sterownika do różnorodnych wymagań. W skład serii wchodzą następujące sterowniki : i2850, posiada 4 wejścia uniwersalne oraz wbudowany czujnik przepływu powietrza, sterownik przeznaczony do urządzeń VAV z pojedynczym kanałem. CHARAKTERYSTYKA PRODUKTU Swobodnie programowany kompaktowy sterownik dla urządzeń typu VAV box i fan coil Kompatybilność z systemami Continuum i Infinity Możliwość zwiększenia ilości we/wy Pamięć Flash zapewnia najwyższą niezawodność zawiera system operacyjny, programy użytkowe i dane robocze Wbudowany różnicowy czujnik ciśnienia powietrza Opcjonalny wyświetlacz z klawiaturą (osobny montaż) Pozwala na zapamiętywanie logów zmiennych Opcja lokalnego interfejsu operatora Smart Sensor Wbudowany port serwisowy i2851, posiada 4 wejścia uniwersalne, bez wbudowanego czujnika przepływu powietrza, sterownik przeznaczony do klimakonwektorów i pomp ciepła. i2853, posiada 4 wejścia uniwersalne oraz 2 wbudowane czujniki przepływu powietrza, sterownik przeznaczony do urządzeń VAV z podwójnym kanałem. Wszystkie 3 typy sterowników posiadają wejście dla czujnika pomieszczeniowego temperatury lub interfejsu operatora Smart Sensor Andover Continuum, 3 wyjściowe przekaźniki załączne oraz 1 przekaźnikowe wyjście trójstanowe. Sterowniki serii i2850 posiadają nielotną pamięć typu Flash, zwiększoną pojemność pamięci RAM oraz szybki 32-bitowy procesor nowej generacji, udostępniają także duże pojemności pamięci na aplikacje i dane robocze. Sterowniki serii i2850 komunikują się po magistrali Andover Infinet RS-485, co umożliwia komunikację sterowników Infinet i Infinet II w obrębie jednej magistrali oraz komunikację zarówno ze stacjami roboczymi Continuum jak i Infinity SX Maksymalnie 254 sterowniki Infinet mogą być podłączone do jednego sterownika sieciowego Andover Continuum.

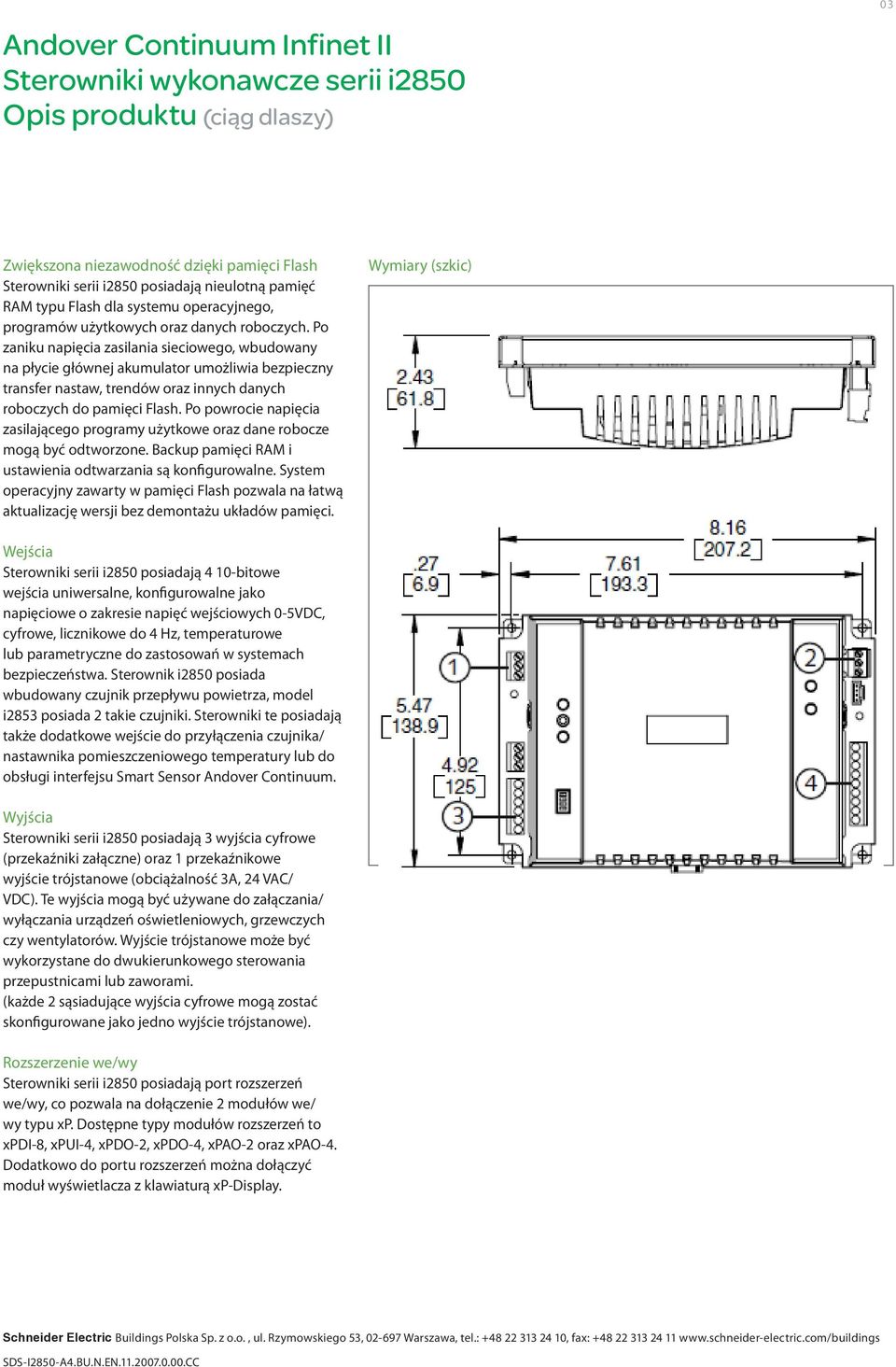

3 Andover Continuum Infinet II Opis produktu (ciąg dlaszy) 03 Zwiększona niezawodność dzięki pamięci Flash Sterowniki serii i2850 posiadają nieulotną pamięć RAM typu Flash dla systemu operacyjnego, programów użytkowych oraz danych roboczych. Po zaniku napięcia zasilania sieciowego, wbudowany na płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych roboczych do pamięci Flash. Po powrocie napięcia zasilającego programy użytkowe oraz dane robocze mogą być odtworzone. Backup pamięci RAM i ustawienia odtwarzania są konfigurowalne. System operacyjny zawarty w pamięci Flash pozwala na łatwą aktualizację wersji bez demontażu układów pamięci. Wymiary (szkic) Wejścia Sterowniki serii i2850 posiadają 4 10-bitowe wejścia uniwersalne, konfigurowalne jako napięciowe o zakresie napięć wejściowych 0-5VDC, cyfrowe, licznikowe do 4 Hz, temperaturowe lub parametryczne do zastosowań w systemach bezpieczeństwa. Sterownik i2850 posiada wbudowany czujnik przepływu powietrza, model i2853 posiada 2 takie czujniki. Sterowniki te posiadają także dodatkowe wejście do przyłączenia czujnika/ nastawnika pomieszczeniowego temperatury lub do obsługi interfejsu Smart Sensor Andover Continuum. Wyjścia Sterowniki serii i2850 posiadają 3 wyjścia cyfrowe (przekaźniki załączne) oraz 1 przekaźnikowe wyjście trójstanowe (obciążalność 3A, 24 VAC/ VDC). Te wyjścia mogą być używane do załączania/ wyłączania urządzeń oświetleniowych, grzewczych czy wentylatorów. Wyjście trójstanowe może być wykorzystane do dwukierunkowego sterowania przepustnicami lub zaworami. (każde 2 sąsiadujące wyjścia cyfrowe mogą zostać skonfigurowane jako jedno wyjście trójstanowe). Rozszerzenie we/wy Sterowniki serii i2850 posiadają port rozszerzeń we/wy, co pozwala na dołączenie 2 modułów we/ wy typu xp. Dostępne typy modułów rozszerzeń to xpdi-8, xpui-4, xpdo-2, xpdo-4, xpao-2 oraz xpao-4. Dodatkowo do portu rozszerzeń można dołączyć moduł wyświetlacza z klawiaturą xp-display.

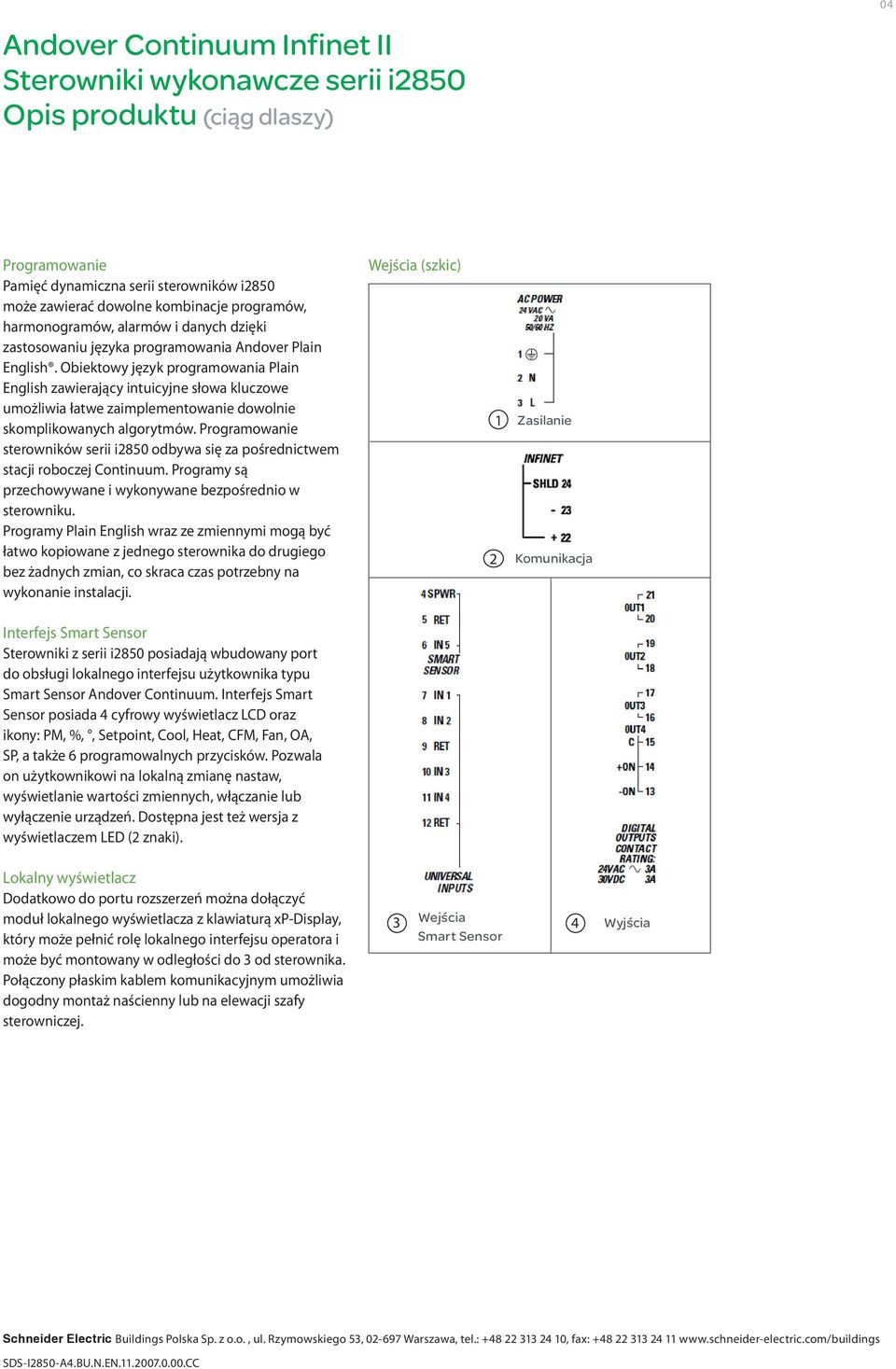

4 Andover Continuum Infinet II Opis produktu (ciąg dlaszy) 04 Programowanie Pamięć dynamiczna serii sterowników i2850 może zawierać dowolne kombinacje programów, harmonogramów, alarmów i danych dzięki zastosowaniu języka programowania Andover Plain English. Obiektowy język programowania Plain English zawierający intuicyjne słowa kluczowe umożliwia łatwe zaimplementowanie dowolnie skomplikowanych algorytmów. Programowanie sterowników serii i2850 odbywa się za pośrednictwem stacji roboczej Continuum. Programy są przechowywane i wykonywane bezpośrednio w sterowniku. Programy Plain English wraz ze zmiennymi mogą być łatwo kopiowane z jednego sterownika do drugiego bez żadnych zmian, co skraca czas potrzebny na wykonanie instalacji. Wejścia (szkic) 1 Zasilanie 2 Komunikacja Interfejs Smart Sensor Sterowniki z serii i2850 posiadają wbudowany port do obsługi lokalnego interfejsu użytkownika typu Smart Sensor Andover Continuum. Interfejs Smart Sensor posiada 4 cyfrowy wyświetlacz LCD oraz ikony: PM, %,, Setpoint, Cool, Heat, CFM, Fan, OA, SP, a także 6 programowalnych przycisków. Pozwala on użytkownikowi na lokalną zmianę nastaw, wyświetlanie wartości zmiennych, włączanie lub wyłączenie urządzeń. Dostępna jest też wersja z wyświetlaczem LED (2 znaki). Lokalny wyświetlacz Dodatkowo do portu rozszerzeń można dołączyć moduł lokalnego wyświetlacza z klawiaturą xp-display, który może pełnić rolę lokalnego interfejsu operatora i może być montowany w odległości do 3 od sterownika. Połączony płaskim kablem komunikacyjnym umożliwia dogodny montaż naścienny lub na elewacji szafy sterowniczej. 3 Wejścia 4 Smart Sensor Wyjścia

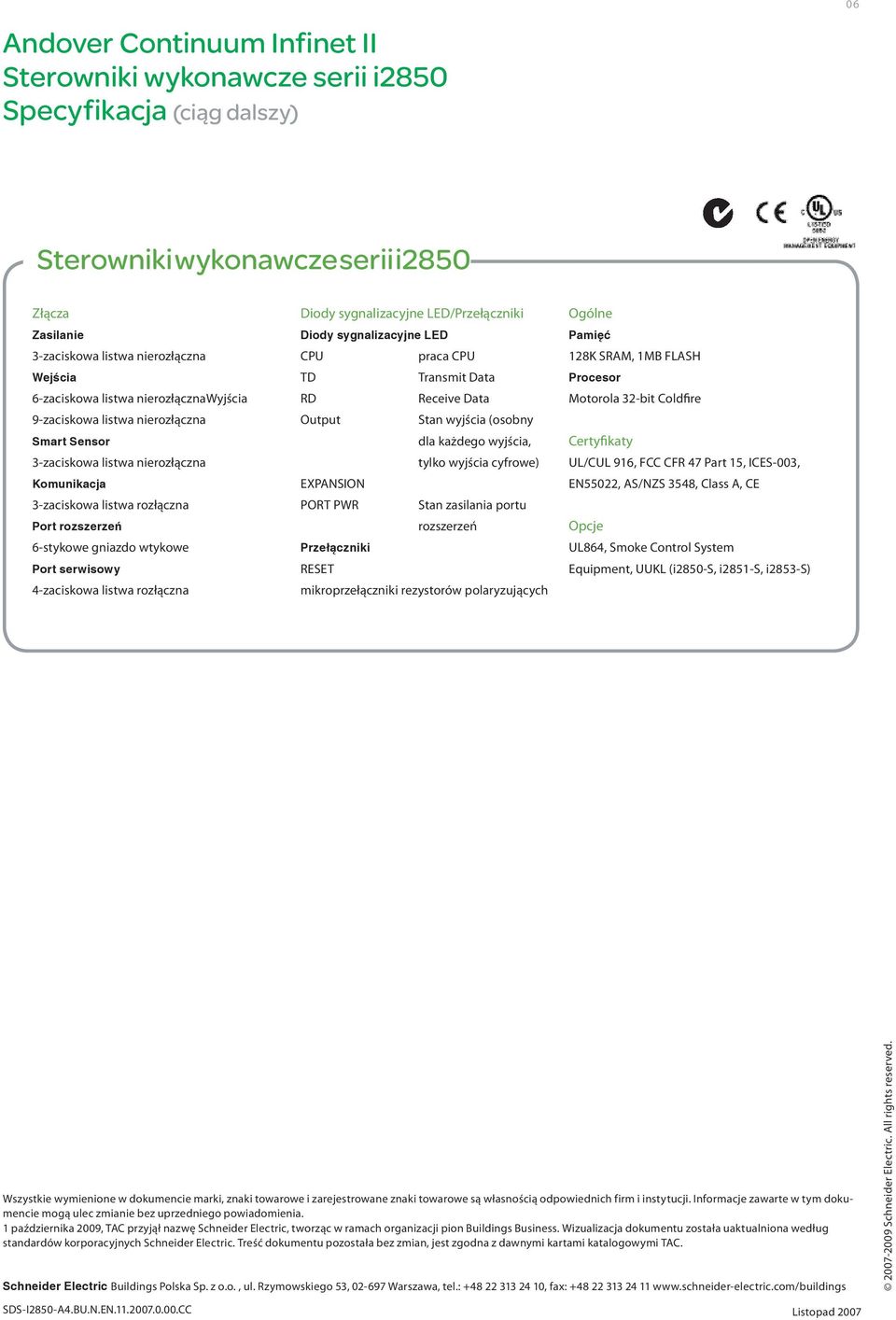

5 05 Andover Continuum Infinet II Specyfikacja Elektryczne Napięcie 24 VAC, +10% -15%, 50/60 Hz Pobór mocy 20 VA Zabezpieczenie przeciążeniowe bezpiecznik 2 A Programowy zegar czasu rzeczywistego Synchronizowany poprzez Infinet przez sterownik sieciowy Mechaniczne Środowisko pracy C, 10 95% RH (brak kondensacji) Wymiary 139 x 207 x 62 [mm] (wys. x szer. x gł.) Waga 0,5 kg Obudowa IP10. Palność zgodna z UL94-5V Zabudowa wewnątrz szafy elektrycznej Bateria Parametry Typ: wymienna bateria litowa; Czas podtrzymania pamięci RAM: 5 lat (ciągłego zaniku zasilania) Komunikacja Interfejs komunikacyjny Poprzez magistralę Infinet RS-485 do sterownika sieciowego Prędkość transmisji 1200 do 19,2 kbodów Długość magistrali 1,220m dla standardowego Infinetu, I2 Infilink umożliwia zwiększenie długości magistrali, jest również wymagany przy każdej grupie 32 urządzeń na magistrali. Kabel magistrali RS-485 niskopojemnościowa, ekranowana skrętka jednoparowa Wykrywanie błędów Standard CRC 16 Zgodność Stacja robocza Continuum i system Infinity SX 8000 Wejścia/Wyjścia Wejścia 4 wejścia uniwersalne Napięciowe (0 5,115 VDC) Temperaturowe (-34 C 110 C) Cyfrowe (ON/OFF) Licznikowe (częst. Do 4 Hz, wypełnienie 50%, min. dł. impulsu 125 ms) Parametryczne (układ 1- lub 2-rezystorowy) Prądowe ( ma, z zewnętrznym rezystorem znamionowym 250 Ω) 1 wejście typu Smart Sensor (0 C 41 C) czujnik przepływu powietrza (0 500 Pa) i szt., i szt Zakres napięcia wejściowego 0 5,115 VDC Impedancja wejściowa 10 kω (polaryzacja napięciowa) 5 MΩ przy odłączonym rezystorze polaryzującym Zabezpieczenie wejść 24 VAC lub 24 VDC chwilowo dla każdego kanału; ±1000 V (impuls) zgodnie z EN Rozdzielczość 5,0 mv Dokładność ±15 mv (±0,56 C w zakresie -23 C +66 C) Czujnik przepływu powietrza Zakres: Pa Rozdzielczość: 1,25 Pa (w temp. 23 C) Dokładnośc: 6,25 Pa (w temp. 23 C) WYJŚCIA CYFROWE/TRÓJSTANOWE 3 wyjścia cyfrowe (przekaźniki załączne) (każde 2 sąsiednie wyjścia mogą zostać skonfigurowane jako jedno wyjście trójstanowe) 1 wyjście trójstanowe (przekaźnik trójstanowy) Obciążalność 3A, 24 VAC/VDC ±1500 V (impuls) zgodnie z EN Dokładność 0,1 s dla sterowania impulsowego PWM Port rozszerzeń Umożliwia podłączenie modułów we/wy typu xp

6 06 Andover Continuum Infinet II Specyfikacja (ciąg dalszy) Złącza Zasilanie 3-zaciskowa listwa nierozłączna Wejścia 6-zaciskowa listwa nierozłącznawyjścia 9-zaciskowa listwa nierozłączna Smart Sensor 3-zaciskowa listwa nierozłączna Komunikacja 3-zaciskowa listwa rozłączna Port rozszerzeń 6-stykowe gniazdo wtykowe Port serwisowy 4-zaciskowa listwa rozłączna Diody sygnalizacyjne LED/Przełączniki Diody sygnalizacyjne LED CPU praca CPU TD Transmit Data RD Receive Data Output Stan wyjścia (osobny dla każdego wyjścia, tylko wyjścia cyfrowe) EXPANSION PORT PWR Stan zasilania portu rozszerzeń Przełączniki RESET mikroprzełączniki rezystorów polaryzujących Ogólne Pamięć 128K SRAM, 1MB FLASH Procesor Motorola 32-bit Coldfire Certyfikaty UL/CUL 916, FCC CFR 47 Part 15, ICES-003, EN55022, AS/NZS 3548, Class A, CE Opcje UL864, Smoke Control System Equipment, UUKL (i2850-s, i2851-s, i2853-s) Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Listopad 2007
