BACnet Sterowniki obiektowe serii b3810

Transkrypt

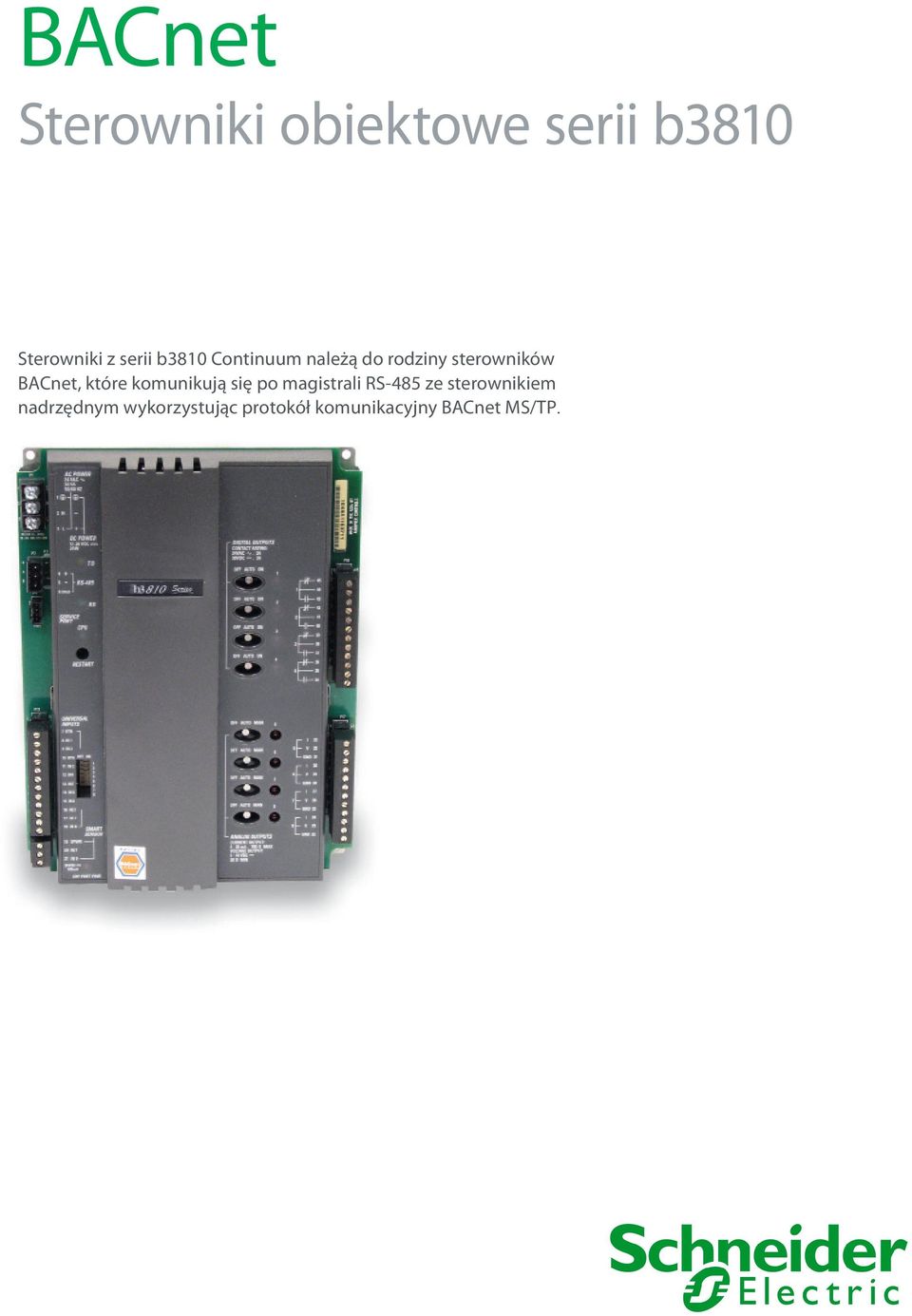

1 BACnet Sterowniki obiektowe serii b3810 Sterowniki z serii b3810 Continuum należą do rodziny sterowników BACnet, które komunikują się po magistrali RS-485 ze sterownikiem nadrzędnym wykorzystując protokół komunikacyjny BACnet MS/TP.

2 02 Strewniki obiektowe serii BACnet b3810 Opis produktu Sterowniki serii b3810 są głównie przeznaczone do sterowania central wentylacyjnych, central dachowych oraz innych urządzeń tego typu. Możliwe zastosowania sterowników b3810 dostępnych typów: b3810, posiada 8 wejść uniwersalnych, jedno wejście dedykowane dla czujnika/nastawnika pomieszczeniowego lub interfejsu Smart Sensor oraz 8 wyjść cyfrowych. Sterownik przeznaczony głównie do sterowania central wentylacyjnych i wentylacyjnych zespołów dachowych. CHARAKTERYSTYKA PRODUKTU Komunikacja BACnet MS/TP umożliwia integrację z urządzeniami innych producentów Wspiera 18 obiektów BACnet, m.in. Trendy, Harmonogramy, Kalendarze i Pętle Silny, elastyczny sterownik do zaawansowanych zastosowań Możliwość zwiększenia ilości we/wy Pamięć Flash zapewnia najwyższą niezawodność zawiera system operacyjny, programy użytkowe i dane robocze Opcjonalny wyświetlacz z klawiaturą (osobny montaż) Pozwala na zapamiętywanie logów zmiennych Opcja lokalnego interfejsu operatora Smart Sensor Wbudowany port serwisowy Profil urządzenia B-AAC z obsługą lokalnych trendów sterownik b3814 przedstawia sobą taką samą funkcjonalność i wymiary jak b3810, posiada 8 wejść uniwersalnych, jedno wejście dedykowane dla czujnika/nastawnika pomieszczeniowego lub interfejsu Smart Sensor, 4 wyjścia cyfrowe oraz 4 wyjścia analogowe napięciowe 0-10VDC. Sterownik przeznaczony głównie do sterowania central wentylacyjnych i wentylacyjnych zespołów dachowych. Oba typy sterowników posiadają wejście dla czujnika pomieszczeniowego temperatury lub interfejsu operatora Smart Sensor Andover Continuum. Sterowniki tej serii posiadają wejścia uniwersalne, zegar czasu rzeczywistego, sterowanie ręczne wszystkich wyjść, 2-częściowe rozłączalne listwy montażowe oraz port rozszerzeń, umożliwiający zwiększenie ilości we/wy. Sterowniki serii b3600 posiadają nieulotną pamięć typu Flash, zwiększoną pojemność pamięci RAM oraz szybki 32-bitowy procesor nowej generacji, udostępniają także duże pojemności pamięci na aplikacje i dane robocze. Jako sterowniki w pełni BACnet-owe, sterowniki serii b3810 mogą komunikować się z innymi urządzeniami BACnet poprzez sieć MS/TP, stosując się dokładnie do wymagań standardu ANSI/ASHRAE Sterowniki serii b3810 posiadają oficjalne certyfikaty zgodności wydane przez BTL (BACnet Testing Laboratory) i posiadają profil B-AAC (BACnet Advanced Application Controller). Współpracując ze sterownikami nadrzędnymi Andover Continuum typu b4920 lub bcx1 stanowią element sieci obiektowej urządzeń wykonawczych MS/TP.

3 Sterowniki obiektowe serii BACnet b Zwiększona niezawodność dzięki pamięci Flash Sterowniki serii b3810 posiadają nieulotną pamięć RAM typu Flash dla systemu operacyjnego, programów użytkowych oraz danych roboczych. Po zaniku napięcia zasilania sieciowego, wbudowany na płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych roboczych do pamięci Flash. Po powrocie napięcia zasilającego programy użytkowe oraz dane robocze mogą być odtworzone. Backup pamięci RAM i ustawienia odtwarzania są konfigurowalne. System operacyjny zawarty w pamięci Flash pozwala na łatwą aktualizację wersji bez demontażu układów pamięci. Sterownik b3810 posiada wbudowana baterię, dzięki czemu zabezpiecza dane przed utratą w momencie braku zasilania. Dimensional Drawings Wejścia Sterowniki serii b3810 posiadają 8 12-bitowych wejść uniwersalnych, konfigurowalnych jako napięciowe o zakresie napięć wejściowych 0-10VDC, cyfrowe, licznikowe do 4 Hz, temperaturowe lub parametryczne do zastosowań w systemach bezpieczeństwa. Sterowniki te posiadają także dodatkowe wejście do przyłączenia czujnika/ nastawnika pomieszczeniowego temperatury lub do obsługi interfejsu Smart Sensor Andover Continuum. Wyjścia Sterownik b3810 posiada 8 wyjściowych przekaźników przełącznych (obciążalność 3A, 24VAC/30 VDC), natomiast sterownik b3814 posiada 4 wyjściowe przekaźniki przełączne oraz 4 analogowe wyjścia napięciowe 0-10 VDC. Zarówno wyjścia cyfrowe przekaźnikowe jak i wyjścia analogowe są wyposażone w przełączniki sterowania ręcznego, których stan jest programowo monitorowany. Sterowniki b3810/b3814 posiadają port rozszerzeń, umożliwiający dołączanie do 2 dodatkowych modułów wejść/wyjść z serii xp Andover Continuum. Dostępne typy modułów rozszerzeń to xpdi-8, xpui- 4, xpdo-2, xpdo-4, xpao-2 oraz xpao-4. Dodatkowo do portu rozszerzeń można dołączyć moduł wyświetlacza z klawiaturą xp-display 1 Zasilanie 2 Port komunikacyjny RS-485

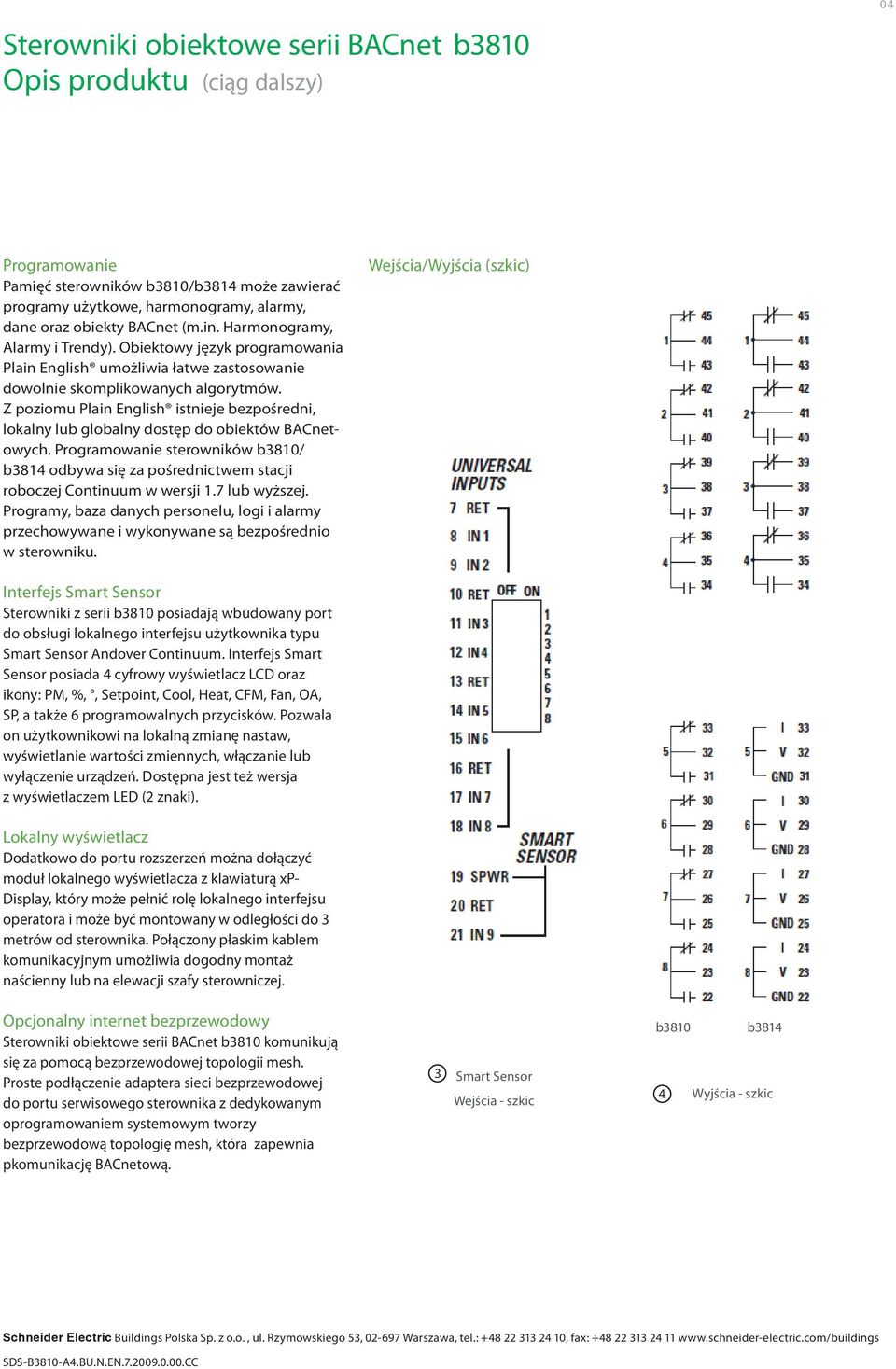

4 Sterowniki obiektowe serii BACnet b Programowanie Pamięć sterowników b3810/b3814 może zawierać programy użytkowe, harmonogramy, alarmy, dane oraz obiekty BACnet (m.in. Harmonogramy, Alarmy i Trendy). Obiektowy język programowania Plain English umożliwia łatwe zastosowanie dowolnie skomplikowanych algorytmów. Z poziomu Plain English istnieje bezpośredni, lokalny lub globalny dostęp do obiektów BACnetowych. Programowanie sterowników b3810/ b3814 odbywa się za pośrednictwem stacji roboczej Continuum w wersji 1.7 lub wyższej. Programy, baza danych personelu, logi i alarmy przechowywane i wykonywane są bezpośrednio w sterowniku. Wejścia/Wyjścia (szkic) Interfejs Smart Sensor Sterowniki z serii b3810 posiadają wbudowany port do obsługi lokalnego interfejsu użytkownika typu Smart Sensor Andover Continuum. Interfejs Smart Sensor posiada 4 cyfrowy wyświetlacz LCD oraz ikony: PM, %,, Setpoint, Cool, Heat, CFM, Fan, OA, SP, a także 6 programowalnych przycisków. Pozwala on użytkownikowi na lokalną zmianę nastaw, wyświetlanie wartości zmiennych, włączanie lub wyłączenie urządzeń. Dostępna jest też wersja z wyświetlaczem LED (2 znaki). Lokalny wyświetlacz Dodatkowo do portu rozszerzeń można dołączyć moduł lokalnego wyświetlacza z klawiaturą xp- Display, który może pełnić rolę lokalnego interfejsu operatora i może być montowany w odległości do 3 metrów od sterownika. Połączony płaskim kablem komunikacyjnym umożliwia dogodny montaż naścienny lub na elewacji szafy sterowniczej. Opcjonalny internet bezprzewodowy Sterowniki obiektowe serii BACnet b3810 komunikują się za pomocą bezprzewodowej topologii mesh. Proste podłączenie adaptera sieci bezprzewodowej do portu serwisowego sterownika z dedykowanym oprogramowaniem systemowym tworzy bezprzewodową topologię mesh, która zapewnia pkomunikację BACnetową. 3 Smart Sensor Wejścia - szkic b3810 b Wyjścia - szkic

5 05 Sterowniki obiektowe serii BACnet b3810 Sterowniki obiektowe b3810 Elektryczne Zasilanie 24 VAC (+10%, -15%); 50/60 Hz lub VDC Pobór mocy 30 VA Zabezpieczenie przeciążeniowe bezpiecznik 3 A Programowy zegar czasu rzeczywistego Synchronizowany poprzez BACnet MS/TP Mechaniczne Środowisko pracy C, 10 95% RH (brak kondensacji) Wymiary 241 x 184 x 54 [mm] (wys. x szer. x gł.) Waga 0,75 kg Obudowa IP10. Palność zgodna z UL94-5V Zabudowa wewnątrz szafy elektrycznej Montaż Panel montażowy Bateria Parametry Typ: wymienna bateria litowa; Czas podtrzymania pamięci RAM: 5 lat (ciągłego zaniku zasilania) Komunikacja Interfejs komunikacyjny RS-485 BACnet MS/TP, maks. do 127 urządzeń Prędkość transmisji, BACnet MS/TP 9,6k, 19,2k, 38,4k, 76,8k Bd Długość magistrali RS-485 Standardowo 1220 m, moduły wzmacniające BACnet umożliwiają konfigurację dłuższych segmentów. Kabel magistrali RS-485 niskopojemnościowa, ekranowana skrętka jednoparowa Wejścia/Wyjścia Wejścia 8 wejść uniwersalnych Napięciowe (0 10 VDC) Temperaturowe (-34 C 110 C) Cyfrowe (ON/OFF) Licznikowe (częst. do 4 Hz, wypełnienie 50%, min. dł. impulsu 125 ms) Parametryczne (układ 1- lub 2-rezystorowy) Prądowe ( ma, z zewnętrznym rezystorem znamionowym 500 Ω) 1 wejście typu Smart Sensor (0 C 41 C) tor disabled Zakres napięcia wejściowego: 0 10 VDC Impedancja wejściowa 30,1 kω (polaryzacja napięciowa) 5 MΩ przy odłączonym rezystorze polaryzującym Rozdzielczość: 2,5 mv Dokładność ±7,5 mv (±0,25 C w zakresie -23 C +66 C) Input Resolution 2.5 mv Wyjścia cyfrowe 8 wyjściowych przekaźników przełącznych (4 dla b3814) (każde 2 sąsiednie wyjścia mogą zostać skonfigurowane jako jedno wyjście trójstanowe) Obciążalność 3A, 24 VAC/ 30 VDC ±1500 V (impuls) zgodnie z EN Dokładność 0,1 s dla sterowania impulsowego PWM Wyjścia analogowe 4 wyjścia analogowe (tylko dla b3814) Obciążalność Dla 0-10V: 5 ma maks., min. impedancja obciążenia 2 kω ±1000 V (impuls) zgodnie z EN Zabezpieczenie bezpiecznikami tylko dla b3814 Dokładność 0,1V dla 0-10V Sterowanie ręczne Każde wyjście posiada przełącznik sterowania ręcznego. Położenie przełącznika jest programowo monitorowane Port rozszerzeń Możliwość dołączenia modułów rozszerzeń z serii xp ±1000V

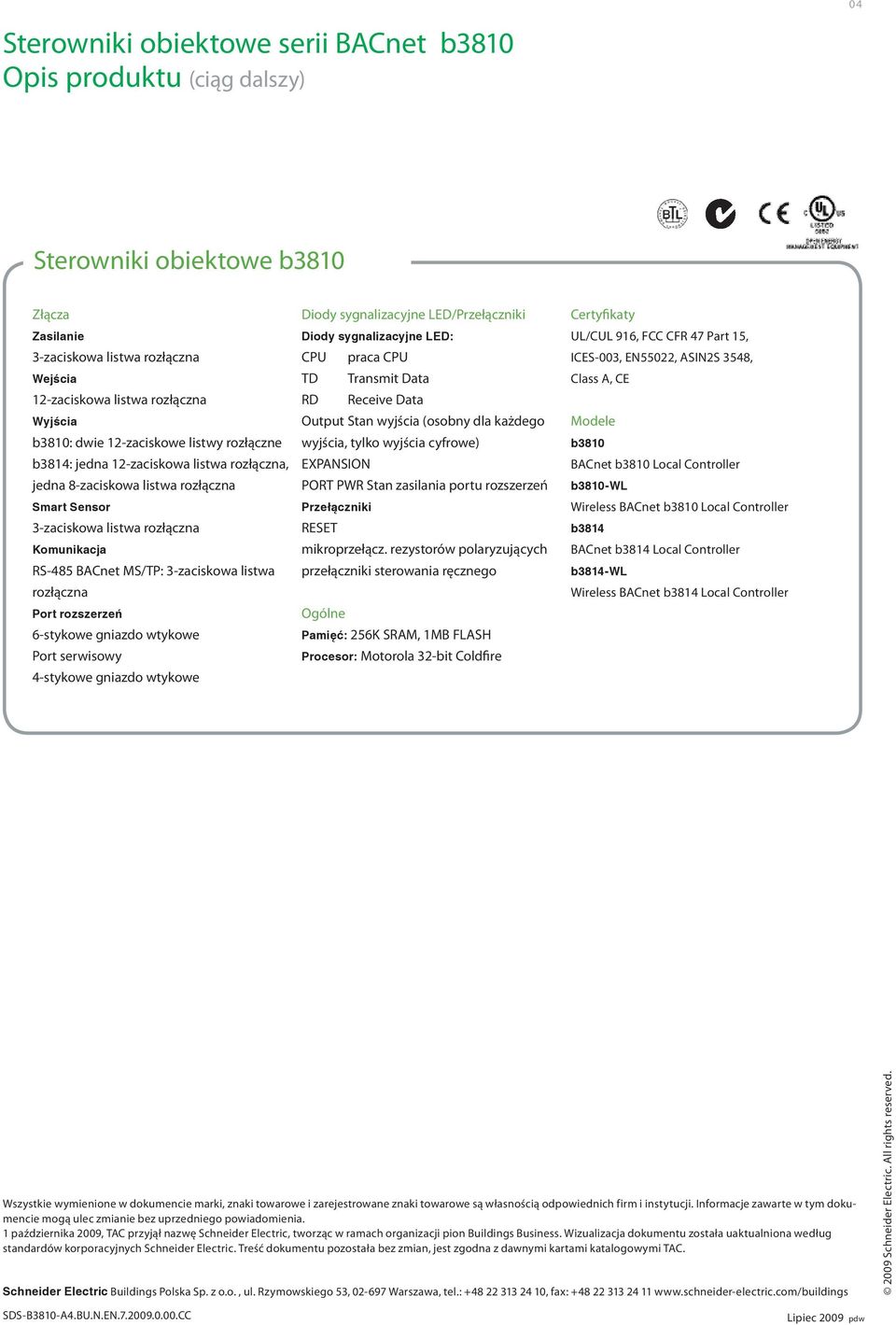

6 04 Sterowniki obiektowe serii BACnet b3810 Sterowniki obiektowe b3810 Złącza Zasilanie 3-zaciskowa listwa rozłączna Wejścia 12-zaciskowa listwa rozłączna Wyjścia b3810: dwie 12-zaciskowe listwy rozłączne b3814: jedna 12-zaciskowa listwa rozłączna, jedna 8-zaciskowa listwa rozłączna Smart Sensor 3-zaciskowa listwa rozłączna Komunikacja RS-485 BACnet MS/TP: 3-zaciskowa listwa rozłączna Port rozszerzeń 6-stykowe gniazdo wtykowe Port serwisowy 4-stykowe gniazdo wtykowe Diody sygnalizacyjne LED/Przełączniki Diody sygnalizacyjne LED: CPU praca CPU TD Transmit Data RD Receive Data Output Stan wyjścia (osobny dla każdego wyjścia, tylko wyjścia cyfrowe) EXPANSION PORT PWR Stan zasilania portu rozszerzeń Przełączniki RESET mikroprzełącz. rezystorów polaryzujących przełączniki sterowania ręcznego Ogólne Pamięć: 256K SRAM, 1MB FLASH Procesor: Motorola 32-bit Coldfire Certyfikaty UL/CUL 916, FCC CFR 47 Part 15, ICES-003, EN55022, ASIN2S 3548, Class A, CE Modele b3810 BACnet b3810 Local Controller b3810-wl Wireless BACnet b3810 Local Controller b3814 BACnet b3814 Local Controller b3814-wl Wireless BACnet b3814 Local Controller Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Lipiec 2009 pdw
