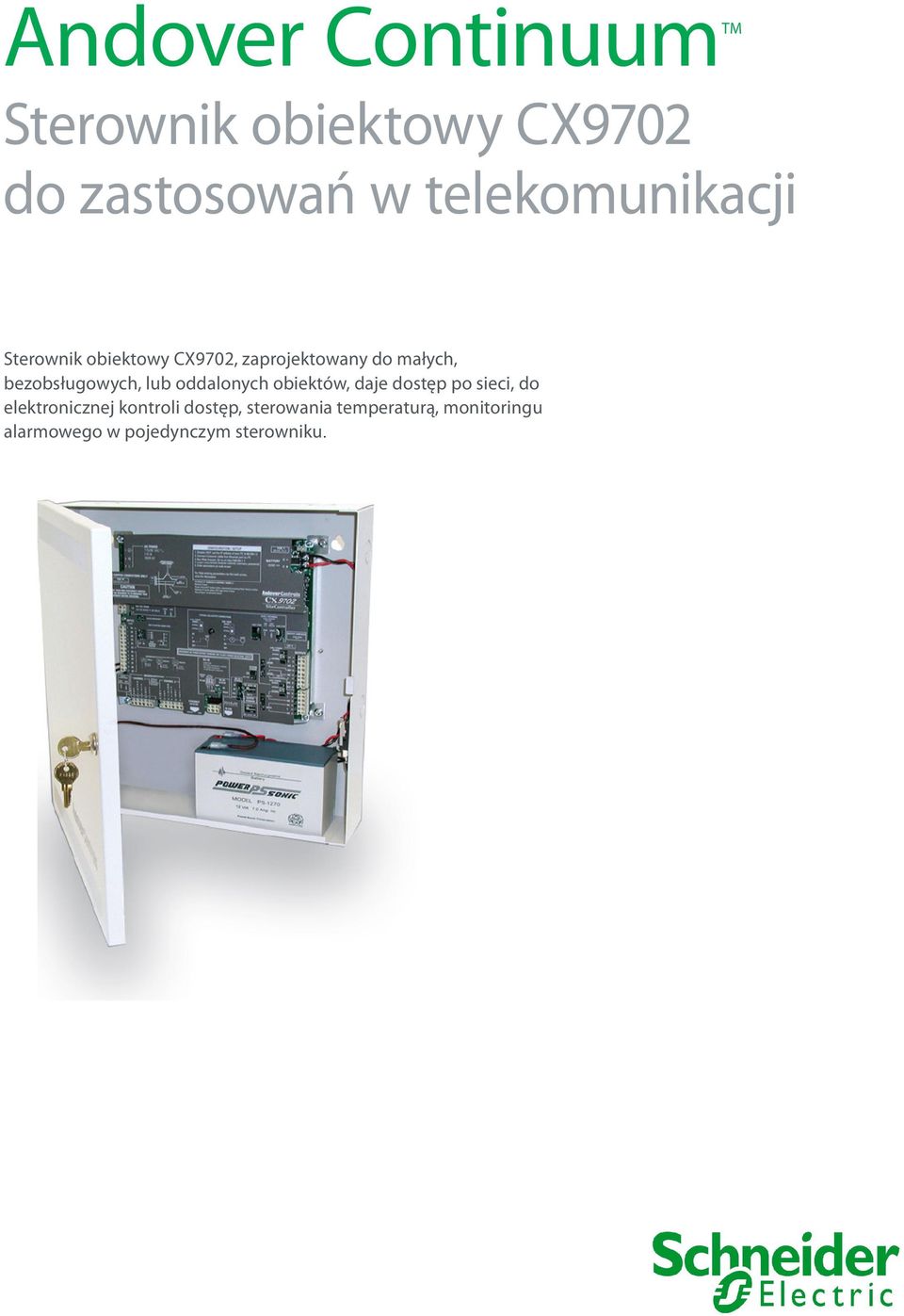

1 Andover ContinuumTM Sterownik obiektowy CX9702 Sterownik obiektowy CX9702, zaprojektowany do małych, bezobsługowych, lub oddalonych obiektów, daje dostęp po sieci, do elektronicznej kontroli dostęp, sterowania temperaturą, monitoringu alarmowego w pojedynczym sterowniku.

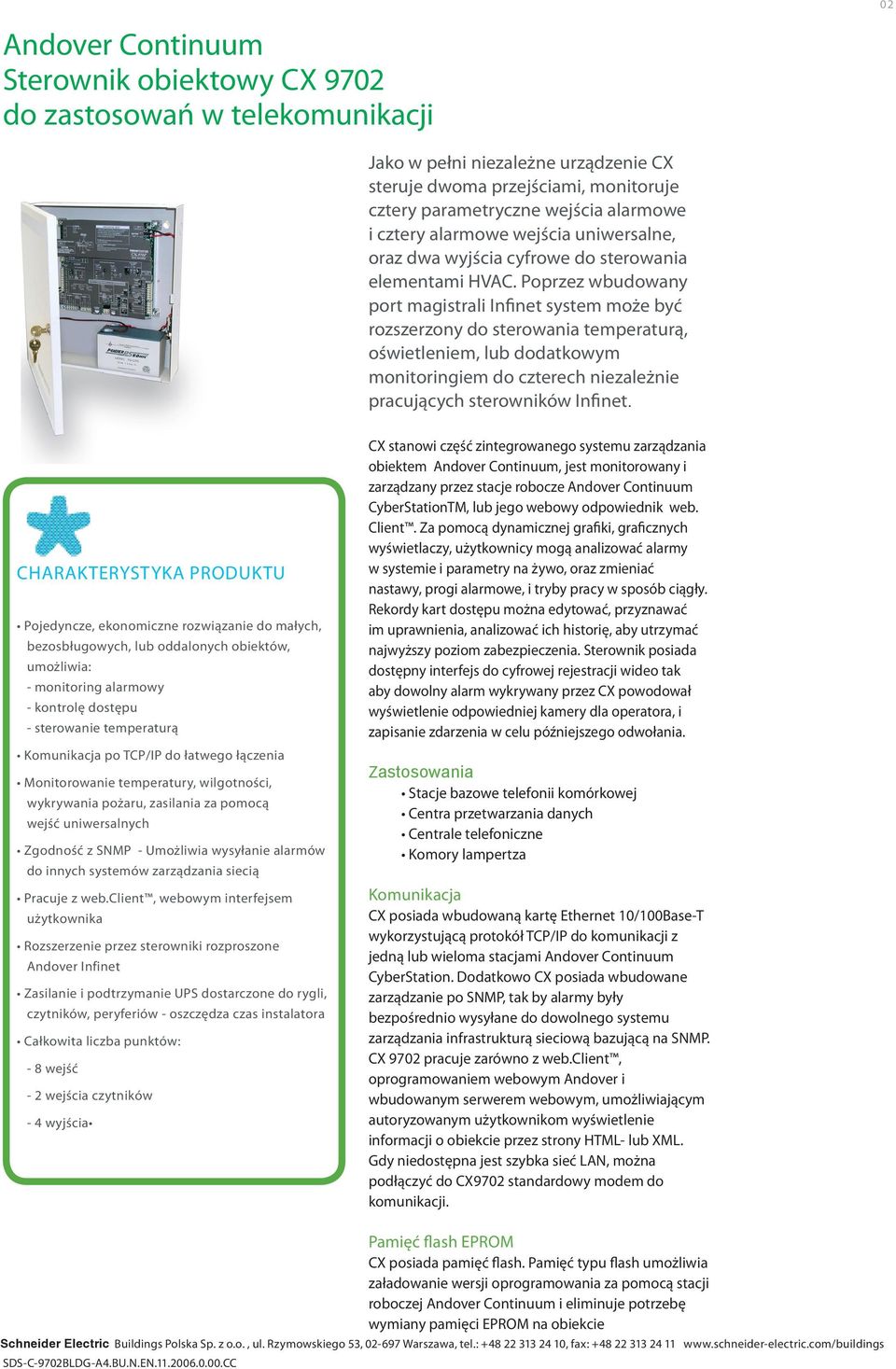

2 02 Andover Continuum Jako w pełni niezależne urządzenie CX steruje dwoma przejściami, monitoruje cztery parametryczne wejścia alarmowe i cztery alarmowe wejścia uniwersalne, oraz dwa wyjścia cyfrowe do sterowania elementami HVAC. Poprzez wbudowany port magistrali Infinet system może być rozszerzony do sterowania temperaturą, oświetleniem, lub dodatkowym monitoringiem do czterech niezależnie pracujących sterowników Infinet. CHARAKTERYSTYKA PRODUKTU Pojedyncze, ekonomiczne rozwiązanie do małych, bezosbługowych, lub oddalonych obiektów, umożliwia: - monitoring alarmowy - kontrolę dostępu - sterowanie temperaturą Komunikacja po TCP/IP do łatwego łączenia Monitorowanie temperatury, wilgotności, wykrywania pożaru, zasilania za pomocą wejść uniwersalnych Zgodność z SNMP - Umożliwia wysyłanie alarmów do innych systemów zarządzania siecią Pracuje z web.client, webowym interfejsem użytkownika Rozszerzenie przez sterowniki rozproszone Andover Infinet Zasilanie i podtrzymanie UPS dostarczone do rygli, czytników, peryferiów - oszczędza czas instalatora Całkowita liczba punktów: - 8 wejść - 2 wejścia czytników - 4 wyjścia CX stanowi część zintegrowanego systemu zarządzania obiektem Andover Continuum, jest monitorowany i zarządzany przez stacje robocze Andover Continuum CyberStationTM, lub jego webowy odpowiednik web. Client. Za pomocą dynamicznej grafiki, graficznych wyświetlaczy, użytkownicy mogą analizować alarmy w systemie i parametry na żywo, oraz zmieniać nastawy, progi alarmowe, i tryby pracy w sposób ciągły. Rekordy kart dostępu można edytować, przyznawać im uprawnienia, analizować ich historię, aby utrzymać najwyższy poziom zabezpieczenia. Sterownik posiada dostępny interfejs do cyfrowej rejestracji wideo tak aby dowolny alarm wykrywany przez CX powodował wyświetlenie odpowiedniej kamery dla operatora, i zapisanie zdarzenia w celu późniejszego odwołania. Zastosowania Stacje bazowe telefonii komórkowej Centra przetwarzania danych Centrale telefoniczne Komory lampertza Komunikacja CX posiada wbudowaną kartę Ethernet 10/100Base-T wykorzystującą protokół TCP/IP do komunikacji z jedną lub wieloma stacjami Andover Continuum CyberStation. Dodatkowo CX posiada wbudowane zarządzanie po SNMP, tak by alarmy były bezpośrednio wysyłane do dowolnego systemu zarządzania infrastrukturą sieciową bazującą na SNMP. CX 9702 pracuje zarówno z web.client, oprogramowaniem webowym Andover i wbudowanym serwerem webowym, umożliwiającym autoryzowanym użytkownikom wyświetlenie informacji o obiekcie przez strony HTML- lub XML. Gdy niedostępna jest szybka sieć LAN, można podłączyć do CX9702 standardowy modem do komunikacji. Pamięć flash EPROM CX posiada pamięć flash. Pamięć typu flash umożliwia załadowanie wersji oprogramowania za pomocą stacji roboczej Andover Continuum i eliminuje potrzebę wymiany pamięci EPROM na obiekcie

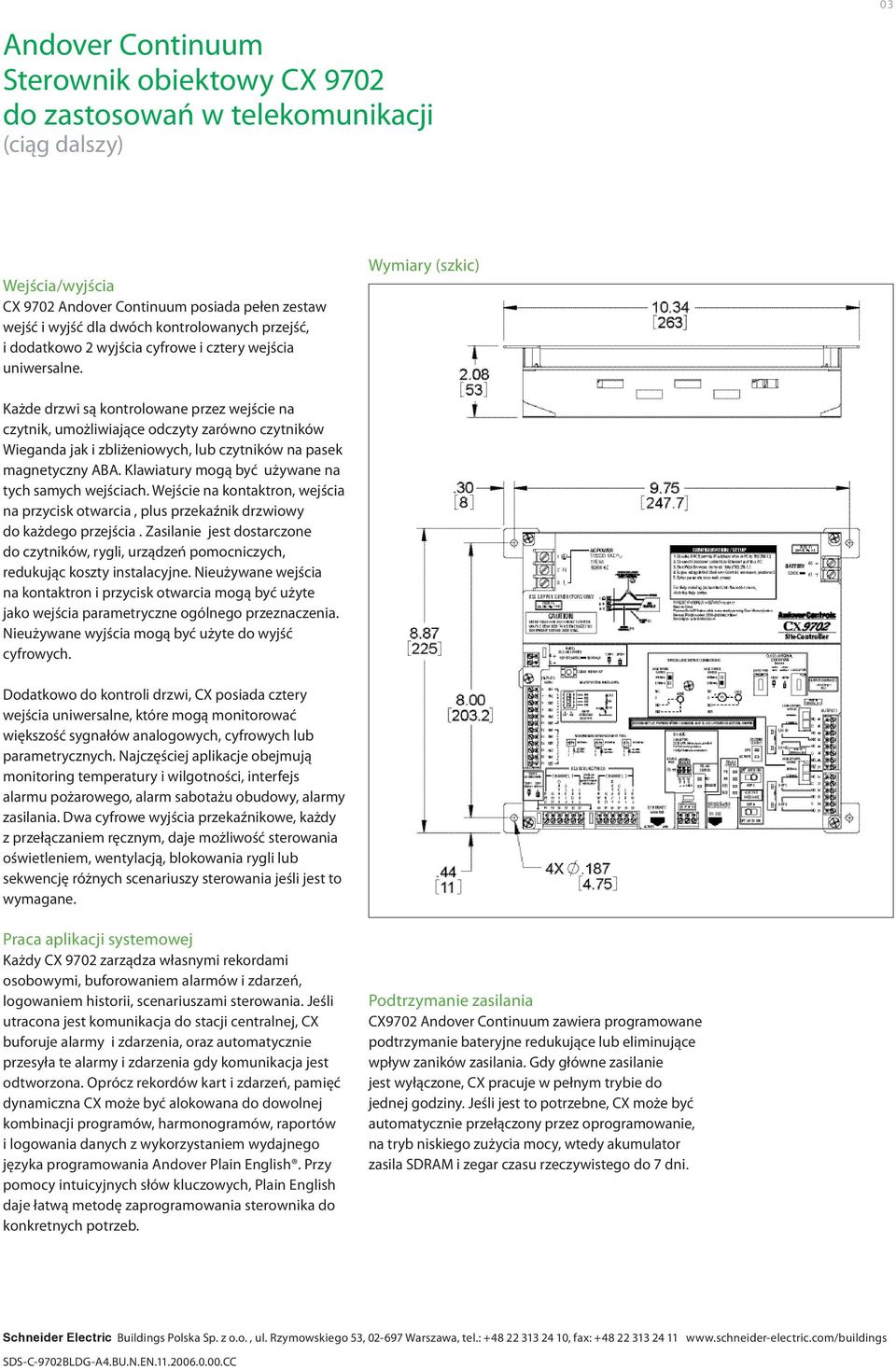

3 Andover Continuum (ciąg dalszy) 03 Wejścia/wyjścia CX 9702 Andover Continuum posiada pełen zestaw wejść i wyjść dla dwóch kontrolowanych przejść, i dodatkowo 2 wyjścia cyfrowe i cztery wejścia uniwersalne. Wymiary (szkic) Każde drzwi są kontrolowane przez wejście na czytnik, umożliwiające odczyty zarówno czytników Wieganda jak i zbliżeniowych, lub czytników na pasek magnetyczny ABA. Klawiatury mogą być używane na tych samych wejściach. Wejście na kontaktron, wejścia na przycisk otwarcia, plus przekaźnik drzwiowy do każdego przejścia. Zasilanie jest dostarczone do czytników, rygli, urządzeń pomocniczych, redukując koszty instalacyjne. Nieużywane wejścia na kontaktron i przycisk otwarcia mogą być użyte jako wejścia parametryczne ogólnego przeznaczenia. Nieużywane wyjścia mogą być użyte do wyjść cyfrowych. Dodatkowo do kontroli drzwi, CX posiada cztery wejścia uniwersalne, które mogą monitorować większość sygnałów analogowych, cyfrowych lub parametrycznych. Najczęściej aplikacje obejmują monitoring temperatury i wilgotności, interfejs alarmu pożarowego, alarm sabotażu obudowy, alarmy zasilania. Dwa cyfrowe wyjścia przekaźnikowe, każdy z przełączaniem ręcznym, daje możliwość sterowania oświetleniem, wentylacją, blokowania rygli lub sekwencję różnych scenariuszy sterowania jeśli jest to wymagane. Praca aplikacji systemowej Każdy CX 9702 zarządza własnymi rekordami osobowymi, buforowaniem alarmów i zdarzeń, logowaniem historii, scenariuszami sterowania. Jeśli utracona jest komunikacja do stacji centralnej, CX buforuje alarmy i zdarzenia, oraz automatycznie przesyła te alarmy i zdarzenia gdy komunikacja jest odtworzona. Oprócz rekordów kart i zdarzeń, pamięć dynamiczna CX może być alokowana do dowolnej kombinacji programów, harmonogramów, raportów i logowania danych z wykorzystaniem wydajnego języka programowania Andover Plain English. Przy pomocy intuicyjnych słów kluczowych, Plain English daje łatwą metodę zaprogramowania sterownika do konkretnych potrzeb. Podtrzymanie zasilania CX9702 Andover Continuum zawiera programowane podtrzymanie bateryjne redukujące lub eliminujące wpływ zaników zasilania. Gdy główne zasilanie jest wyłączone, CX pracuje w pełnym trybie do jednej godziny. Jeśli jest to potrzebne, CX może być automatycznie przełączony przez oprogramowanie, na tryb niskiego zużycia mocy, wtedy akumulator zasila SDRAM i zegar czasu rzeczywistego do 7 dni.

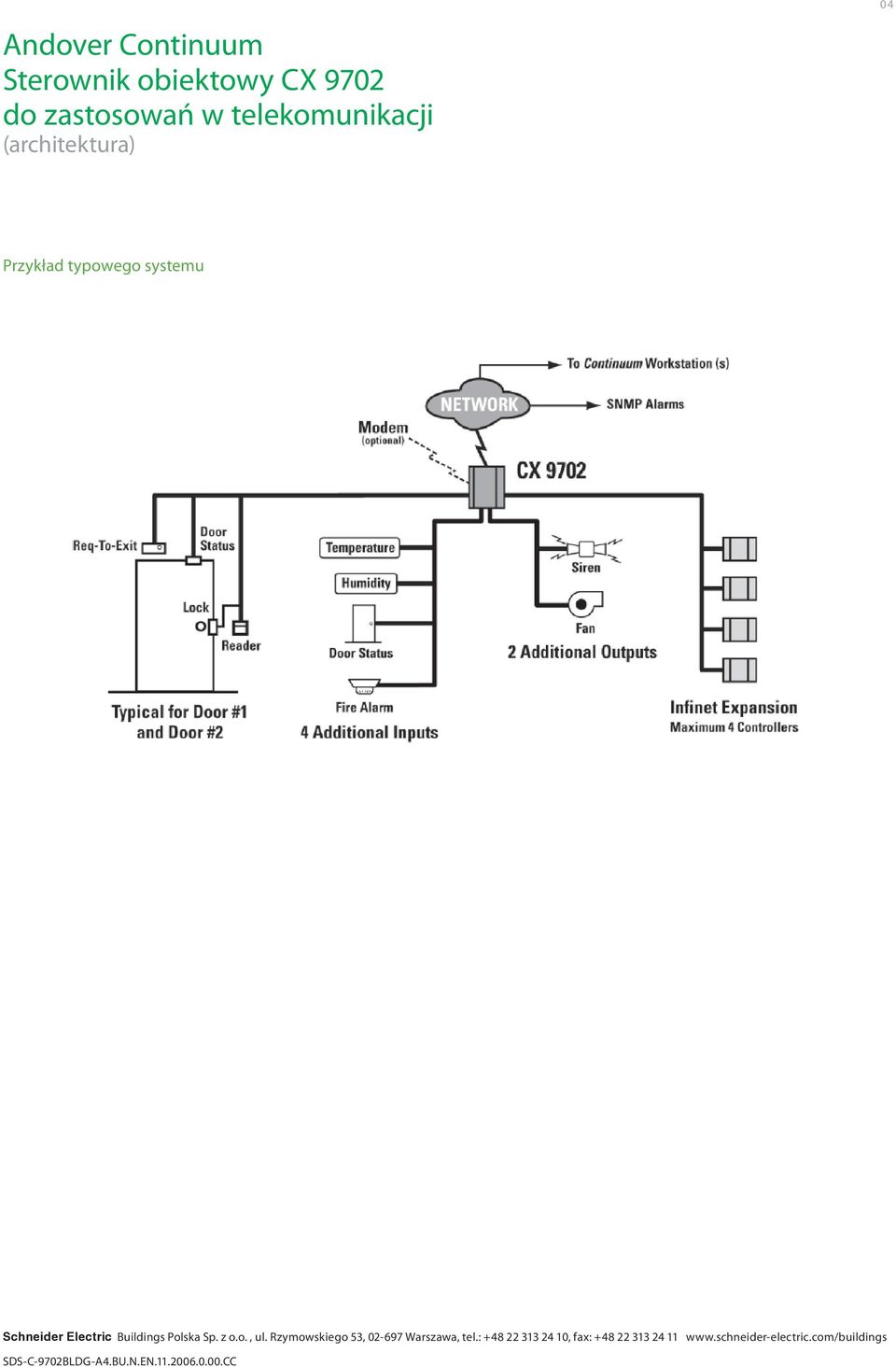

4 Andover Continuum (architektura) 04 Przykład typowego systemu

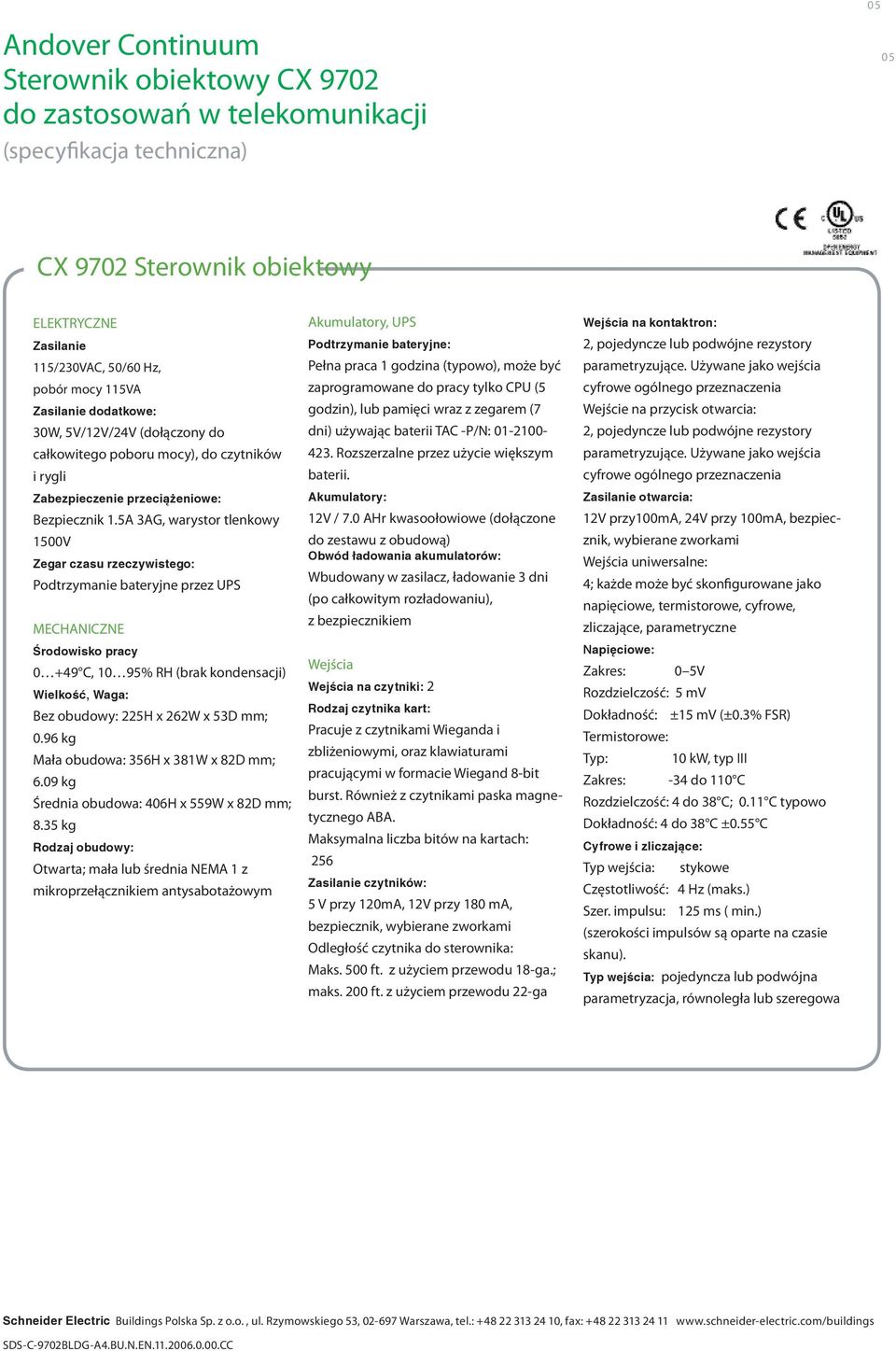

5 05 Andover Continuum (specyfikacja techniczna) 05 CX 9702 Sterownik obiektowy ELEKTRYCZNE Zasilanie 115/230VAC, 50/60 Hz, pobór mocy 115VA Zasilanie dodatkowe: 30W, 5V/12V/24V (dołączony do całkowitego poboru mocy), do czytników i rygli Zabezpieczenie przeciążeniowe: Bezpiecznik 1.5A 3AG, warystor tlenkowy 1500V Zegar czasu rzeczywistego: Podtrzymanie bateryjne przez UPS MECHANICZNE Środowisko pracy C, 10 95% RH (brak kondensacji) Wielkość, Waga: Bez obudowy: 225H x 262W x 53D mm; 0.96 kg Mała obudowa: 356H x 381W x 82D mm; 6.09 kg Średnia obudowa: 406H x 559W x 82D mm; 8.35 kg Rodzaj obudowy: Otwarta; mała lub średnia NEMA 1 z mikroprzełącznikiem antysabotażowym Akumulatory, UPS Podtrzymanie bateryjne: Pełna praca 1 godzina (typowo), może być zaprogramowane do pracy tylko CPU (5 godzin), lub pamięci wraz z zegarem (7 dni) używając baterii TAC -P/N: Rozszerzalne przez użycie większym baterii. Akumulatory: 12V / 7.0 AHr kwasoołowiowe (dołączone do zestawu z obudową) Obwód ładowania akumulatorów: Wbudowany w zasilacz, ładowanie 3 dni (po całkowitym rozładowaniu), z bezpiecznikiem Wejścia Wejścia na czytniki: 2 Rodzaj czytnika kart: Pracuje z czytnikami Wieganda i zbliżeniowymi, oraz klawiaturami pracującymi w formacie Wiegand 8-bit burst. Również z czytnikami paska magnetycznego ABA. Maksymalna liczba bitów na kartach: 256 Zasilanie czytników: 5 V przy 120mA, 12V przy 180 ma, bezpiecznik, wybierane zworkami Odległość czytnika do sterownika: Maks. 500 ft. z użyciem przewodu 18-ga.; maks. 200 ft. z użyciem przewodu 22-ga Wejścia na kontaktron: 2, pojedyncze lub podwójne rezystory parametryzujące. Używane jako wejścia cyfrowe ogólnego przeznaczenia Wejście na przycisk otwarcia: 2, pojedyncze lub podwójne rezystory parametryzujące. Używane jako wejścia cyfrowe ogólnego przeznaczenia Zasilanie otwarcia: 12V przy100ma, 24V przy 100mA, bezpiecznik, wybierane zworkami Wejścia uniwersalne: 4; każde może być skonfigurowane jako napięciowe, termistorowe, cyfrowe, zliczające, parametryczne Napięciowe: Zakres: 0 5V Rozdzielczość: 5 mv Dokładność: ±15 mv (±0.3% FSR) Termistorowe: Typ: 10 kw, typ III Zakres: -34 do 110 C Rozdzielczość: 4 do 38 C; 0.11 C typowo Dokładność: 4 do 38 C ±0.55 C Cyfrowe i zliczające: Typ wejścia: stykowe Częstotliwość: 4 Hz (maks.) Szer. impulsu: 125 ms ( min.) (szerokości impulsów są oparte na czasie skanu). Typ wejścia: pojedyncza lub podwójna parametryzacja, równoległa lub szeregowa

6 06 Andover Continuum (specyfikacja techniczna - ciąg dalszy) CX 9702 SiteController Wyjścia Wyjścia przekaźnika rygla: 2 przekaźniki typu NO, NZ, bez przełączania ręcznego. Używane jako wyjścia cyfrowe ogólnego przeznaczenia Zasilanie rygla: 12V przy 1A, 24V przy 300 ma wyjście, bezpiecznik, wybór zworką. Moc może być odłączona przez usunięcie zworki Wyjścia przekaźnikowe: Dwa przekaźniki typu NO, NZ z przełączaniem ręcznym Zakres pracy przekaźnika: 3A przy 24VAC; 3A przy 30VDC Wskaźnik wyjścia: LEDowy Komunikacja Interfejs Ethernet LAN: 10/100 Ethernet para skręcona, RJ-45 Długość sieci Ethernet: 100m standardowo pomiędzy 2 węzłami z użyciem 10/100 base-t nieekranowanej pary skręconej. Standardowe repeatery Ethernet umożliwiają większe odległości. Interfejs komunikacyjny: Port 1: RS-485 Infinet, maksimum 4 węzły. Obejmuje port serwisowy. Port 2: RS-232: Modem, drukarka, interfejs Plain English (modem lub drukarka innych producentów). (Brak terminala) Prędkość komunikacji: 300 do 19.2k baud wybierane Includes service port. Magistrala infinet (opcjonalnie): 1220m standardowo do Infinetu z użyciem ekranowanej pary skręconej, o niskiej pojemności kabla. Moduł Infilink umożliwia rozszerzenie do większych odległości maksymalnie 4 węzły Infinet. SNMP: Standardowo: Informacja o węźle. Opcjonalnie: informacja alarmowa po SNMP Trap. Pracuje z MIB I oraz II. Informacja o CX, alarmy po SNMP TRAP lub bezpośrednie odpytywanie, plus dane MIB II Podłaczenia Zasilanie: Zasilanie: 3-pozycyjna listwa zaciskowa Ethernet: Złącze RJ-45 do Ethernet 10/100 base-t Infinet, Wejścia,Wyjścia: Wyjmowalne złącza Terminal użytkownika, Modem: Złacze RJ-45 Power Ogólne Mikroprocesor: Motorola Coldfire, 32-bit, 66 MHz Pamięć: SDRAM: 32MB; FLASH: 4MB Pojemność: rekordów kart z 2000 zdarzeń Kompatybilność z oprogramowaniem: CyberStation 1.53 lub wyżej Zgodność z normami UL/CUL 916, FCC CFR 47 Part 15, EN55022, AS/NZS 3548, VCCI Class A, CE. Obudowa: UL 916 oraz CSA, C22.2. No. 205-M198. Prawa autorskie 2006, TAC Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Listopad 2006 pdw
