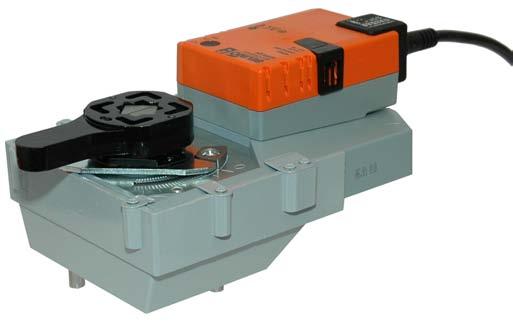

1 Karta katalogowa Siłownik obrotowy Siłownik obrotowy do zaworów motylkowych: Moment obrotowy 0 Nm Napięcie znamionowe V AC/DC Sterowanie: analogowe V DC lub zmienne Sygnał sprzężenia zwrotnego... 0 V DC lub zmienny Dane techniczne Dane elektryczne Napięcie znamionowe V AC 0/60 Hz / V DC Zakres napięcia zasilania 9,... 8,8 V AC /,6... 8,8 V DC Pobór mocy Praca W spoczynku Moc znamionowa, W przy znamionowym momencie obrotowym, W 7 VA Przyłącza Kabel m, x 0,7 mm Dane funkcjonalne stawienia fabryczne Zmienna stawienia Moment obrotowy (znamionowy) min. 0 Nm przy napięciu znamionowym Zredukowany o %, 0%, 7%... Sterowanie Sygnał nastawczy V DC, impedancja wejściowa 00 k Zamknij/Otwórz lub 3-punktowe (tylko przy zasilaniu napięciem przemiennym)... Zakres roboczy... 0 V DC Punkt początkowy V DC Punkt końcowy,...3 V DC... Sygnał sprzężenia zwrotnego (napięcie... 0 V DC, maks. 0, ma Punkt początkowy V DC pomiarowe ) Punkt końcowy,... 0 V DC... Błąd synchronizacji ±% Czas ruchu 90 s / s... Automatyczne dostosowywanie czasu ruchu, zakresu pracy oraz napięcia pomiarowego do mechanicznie ustalonego kąta obrotu. Ręczne uruchamianie funkcji dostosowywania przy użyciu przycisku lub przy użyciu oprogramowania PC-ool. Dostosowywanie uruchamiane automatycznie przy każdym załączeniu zasilania albo uruchamiane ręcznie.... Ogranicznik kąta obrotu MAX (maksymalne otwarcie) = 00% MIN (minimalne otwarcie) = 0% ZS (położenie pośrednie, tylko przy zasilaniu napięciem przemiennym) = 0% MAX = (MIN 30 )... 00% MIN = 0%... (MAX 30 ) ZS = MIN... MAX Poziom mocy akustycznej Maks. db (A) Czas ruchu 7 s = 0 db (A) 90 s < 0 db (A) Wskaźnik położenia Mechaniczny, nakładany Bezpieczeństwo Klasa ochronności III (napięcie bezpieczne niskie) Kategoria ochronna obudowy IP we wszystkich pozycjach montażu Kompatybilność elektromagnetyczna CE zgodnie z 89/336/EEC Zasada działania yp (wg EN ) Odporność na impulsy napięciowe 0,8 kv (wg EN ) Stopień zanieczyszczenia środowiska 3 (wg EN ) Zakres temperatur otoczenia C emperatura czynnika C (w zaworze motylkowym) Zakres temperatur składowania C Zakres wilgotności otoczenia 9% wilg. wzgl., brak kondensacji (wg EN ) Konserwacja Bezobsługowy Wymiary / masa Wymiary Patrz Wymiary na str.. Masa około 00 g...

2 wagi dotyczące bezpieczeństwa! Siłownika do przepustnic nie wolno stosować w dziedzinach innych niż wymienione w dokumentacji, w szczególności nie może być stosowany w samolotach, ani innych środkach transportu powietrznego. Montaż może być wykonywany wyłącznie przez osoby o odpowiednim przeszkoleniu. rzeba przestrzegać wszystkich, mających zastosowanie, norm i przepisów dotyczących instalowania i montażu. rządzenie może być otwierane tylko przez producenta. żytkownik nie może ani wymieniać, ani naprawiać żadnych elementów urządzenia. Nie wolno odłączać kabla od urządzenia. Przy obliczaniu wymaganego momentu obrotowego trzeba uwzględnić dane dostarczone przez producentów przepustnic (przekrój, konstrukcja, miejsce montażu), jak również warunki przepływu powietrza. rządzenie zawiera elementy elektroniczne. Nie wolno go wyrzucać wraz z odpadami domowymi. Ze zużytym lub uszkodzonym urządzeniem trzeba postępować zgodnie z obowiązującymi przepisami dotyczącymi utylizacji odpadów. Cechy charakterystyczne wyrobu Zasada działania Siłowniki parametryzowalne Łatwy montaż bezpośredni Ręczne przestawianie Regulowany kąt obrotu Wysoka niezawodność działania ISO - F0 Zawór motylkowy D6.. Pozycja podstawowa Do sterowania siłownikiem jest używany standardowy sygnał nastawczy V DC. Siłownik ustawia się do pozycji zgodnej z sygnałem nastawczym. Napięcie pomiarowe służy do elektrycznego sygnalizowania położenia siłownika % oraz jako sygnał nastawczy dla siłowników podrzędnych. stawienia fabryczne są dostosowane do większości najczęściej występujących aplikacji. Sygnały wejściowy i wyjściowy oraz inne parametry można modyfikować przy użyciu przyrządu parametryzującego MF-H lub przy użyciu oprogramowania BELIMO Service ool, MF-P. Łatwy montaż bezpośrednio na zaworze motylkowym z kołnierzem ISO - F0. Położenie względem zaworu motylkowego można zmieniać z krokiem 90. Przestawianie ręczne jest możliwe po naciśnięciu przycisku samopowrotnego (przekładnia pozostaje wysprzęglona aż do zwolnienia przycisku). Kąt obrotu regulowany przy użyciu zderzaków mechanicznych. Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatyczne po dojściu do zderzaka. Do zaworów motylkowych D6 z przyłączem F0 firmy BELIMO oraz innych przepustnic o następujących parametrach mechanicznych: końcówka wrzeciona o przekroju kwadratowym ( mm) pasująca do złącza kształtowego w siłowniku obrotowym, średnica koła otworów d = 0 mm do montażu zaworu motylkowego. Przy pierwszym włączeniu zasilania, tzn. przy rozruchu lub po naciśnięciu przycisku wysprzęglającego przekładnię, siłownik ustawia się w pozycji podstawowej. stawienie fabryczne: (obrót w lewo) Siłownik obrotowy Zawór obrotowy A AB = 0% A AB = 00% Siłownik ustawia się w położeniu zgodnym z sygnałem nastawczym. Akcesoria Opis Karta katalogowa Akcesoria elektryczne Styk pomocniczy S..A.. - S..A.. Potencjometr sprzężenia zwrotnego P..A.. - P..A.. Ręczny przyrząd parametryzujący MF-H - MF-H Oprogramowanie PC-ool MF-P - MF-P

3 Połączenia elektryczne Schemat połączeń wagi Podłączać poprzez transformator bezpieczeństwa. Jest możliwe równoległe połączenie kilku siłowników. Sprawdzić pobór mocy.! Sygnał nastawczy Napięcie pomiarowe Funkcje przy ustawieniach podstawowych Przestawianie napięciem V AC z zestykami przekaźnika a b c ( V DC) Funkcje a b c 0% Przestawianie napięciem V AC z przełącznikiem obrotowym 3 ( V DC) Poz. 0% Funkcje ZS 0% (położenie ZS 0% (położenie 00% z sygnałem 3 00% z sygnałem Zdalne sterowanie 0 00 % 3 Z SGA SGF SGE Pozycjoner Ograniczenie minimalnego otwarcia 3 Z SGA SGF SGE ( V DC) Pozycjoner 0 [V] min 0 [%] 0 00 Sterowanie urządzenie nadrzędne/podrzędne (master/slave) (w zależności od położenia) Sterowanie prądowe... 0 ma przy użyciu zewnętrznego rezystora DC...0 V 00 () ()... 0 ma DC...0 V Do siłownika nadążnego DC... 0 V Siłownik nadrzędny Siłownik podrzędny Rezystor 00 przetwarza sygnał prądowy... 0 ma na sygnał napięciowy... 0 V DC. 3

4 Funkcje przy ustawieniach podstawowych Wskaźnik położenia (ciąg dalszy) Sprawdzanie działania 3 ZAD Dostosowywanie kierunku obrotu Procedura Do zacisków i podłączyć napięcie zasilania V AC. Odłączyć zacisk 3: Przy kierunku obrotu 0: Siłownik obraca się w kierunku Przy kierunku obrotu : Siłownik obraca się w kierunku Zewrzeć zaciski i 3: Siłownik obraca się w kierunku przeciwnym Funkcje siłowników przy specjalnych wartościach parametrów Przestawianie napięciem V AC oraz ograniczenie z zestykami przekaźnika e ( V DC) Przestawianie napięciem V AC oraz ograniczenie z przełącznikiem obrotowym ZAMKNIĘCIE ) MIN. ZS MAKS. Wyłączone (OFF) ( V DC) a b c d Funkcje a b c d e ZAMKNIĘCIE ) MIN. ZS (położenie 3 MAKS. 3 OWARCIE z sygnałem ) waga! Funkcja ta działa tylko wtedy, gdy jako punkt początkowy zakresu pracy zdefiniowano min. 0,6 V. Sterowanie 3-punktowe Sterowanie Zamknij/Otwórz a b Przełącznik kierunku obrotu 0 a b 0 3 Stop Stop 3

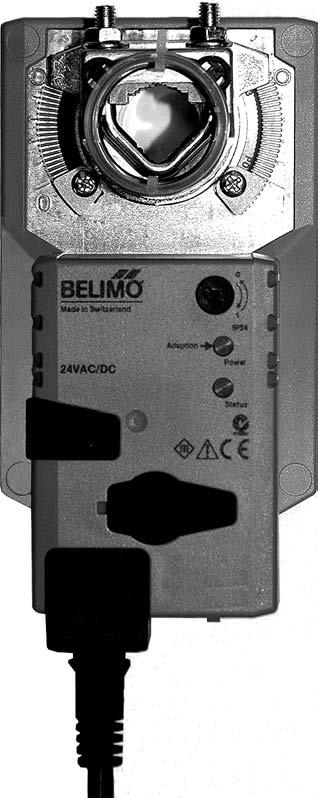

5 Wymiary [mm] Rysunki wymiarowe R Elementy obsługowe oraz kontrolki Przełącznik kierunku obrotu Przełączanie: zmienia się kierunek obrotu 3 Przycisk oraz zielona kontrolka LED Wyłączona: brak zasilania lub awaria Świeci się na zielono: praca Naciśnięcie przycisku: włącza funkcję dostosowania kąta obrotu, następnie siłownik powraca do standardowego trybu pracy. 3 Przycisk oraz żółta kontrolka LED Wyłączona: standardowy tryb pracy Świeci się na żółto: trwa proces dostosowywania lub synchronizacji Naciśnięcie przycisku: brak funkcji Przycisk wysprzęglający przekładnię Naciśnięcie przycisku: następuje wysprzęglenie przekładni, wyłączenie silnika, można ręcznie zmieniać położenie Zwolnienie przycisku: włączenie przekładni, rozpoczęcie synchronizacji, następnie powrót do standardowego trybu pracy Gniazdo serwisowe Do podłączania przyrządów parametryzujących oraz serwisowych BELIMO Siłowniki S.A. ul. Zagadki 0-7 Warszawa el Fax info@belimo.pl Karta katalogowa - pl v Dane techniczne mogą ulec zmianie.
