Przepływomierze termiczne do pomiaru przepływu powietrza NFT34, NFT35

Transkrypt

1 Przepływomierze termiczne do pomiaru przepływu powietrza Przepływomierze termiczne dla powietrza lub innych gazów Aplikacje pomiaru przepływu powietrza i innych gazów nieagresywnych Aplikacje pomiaru przepływu powietrza lub innych, niekorozyjnych gazów Nie wymagane stosowanie kompensacji od ciśnienia lub temperatury procesu Prosty montaż zanurzeniowy w kanałach przy użyciu kołnierza montażowego Przemysłowy czujnik pomiarowy o wysokiej dokładności pomiaru i stabilności długoterminowej Wyjście analogowe mA lub V Wybór zakresu pomiarowego 2m/s; 10m/s ; 20m/s lub 40m/s Interfejs komunikacji RS485 z protokołem Modbus RTU Zewnętrzny moduł przelicznika dla wyświetlania bieżącego przepływu objętościowego i sumatora Szeroki zakres aplikacji monitoringu i kontroli przepływu powietrza lub innych gazów w laboratoriach, klimatyzacji, wentylacji, kontroli pomieszczeń i wiele innych Szeroki wybór akcesoriów dodatkowych m.in. przeliczników przepływu, zasilaczy, wyświetlaczy, rejestratorów, kabli podłączeniowych, modułów sygnalizacji procesu itp. Nasi specjaliści są do Państwa dyspozycji: Tel.:/Fax.: (+48 32) ; ; negelap@negelap.com; negelap@negelap.pl Służymy Państwu pomocą w kwestii doboru, ewentualnego montażu i/lub uruchomienia. Dostarczamy także całe układy do pomiaru, kontroli i/lub regulacji procesów technologicznych.

2 DANE TECHNICZNE ZAKRESY POMIAROWE / WARUNKI POMIARU Metoda pomiarowa termiczna (kalorymetryczna) Czujnik pomiarowy 2 x czujnik silikonowy Mierzone media powietrze, inne gazy wg wymagań (m.in. N2) itp. Zakresy pomiarowe programowalny 2m/s; 10m/s; 20m/s; 40m/s (min. mierzony przepływ 0,2m/s) objętościowo zależnie od średnicy rurociągu; kalibracji i rodzaju mierzonego gazu Warunki kalibracji wg DIN1343 (0 o C; 1013,25mbar); opcja wg DIN1945, ISO1217 (20 o C, 1000mbar) Dokładność pomiaru 2m/s, 10m/s, 20m/s ±2% rdg ±0,05%FS (wymagane prawidłowe pozycjonowanie czujnika; odchyłka <5 o ) 40m/s ±3% rdg ±0,05%FS (wymagane prawidłowe pozycjonowanie czujnika; odchyłka <5 o ) WARUNKI PROCESU / OTOCZENIA Mierzone gazy powietrze i inne nieagresywne gazy Temperatura procesu 0 50 o C otoczenia 0 50 o C przechowywania o C Wilgotność otoczenia %, bez kondensacji MONTAŻ ELEKTRYCZNY Napięcie zasilania VDC / VAC pobór prądu 100mA dla 24VDC / 300mA dla 8VDC; 180mA dla 24VAC / 350mA dla 12VAC zabezpieczenie przed zmianą polaryzacji, nad napięciowe Sygnał wyjściowy 3-przew mA, VDC obciążalność wyjścia 500Ω dla wyjścia ma; 10kΩ dla wyjścia V Interfejs komunikacji RS485, Modbus RTU Konfiguracja / kalibracja czujnik przepływu przełączniki DIP (zakres, adres, wyjście ma/v) lub z PC (pełna konfiguracja) moduł przelicznika z przycisków (pełna konfiguracja, kalibracja, korekta, zmiana parametrów) Przyłącza elektryczne konektor M12, 4-pin (zasilanie + wyjścia analogowe) + dławik kablowy (RS485) opcja konektor M12, 8-pin (zasilanie + wyjścia analogowe + RS485) Wyświetlacz (opcja) zintegrowany LCD z podświetleniem, wys. cyfry 5,56mm, wskazanie m/s zewn. moduł przelicznika LED, tablicowy IP65, skalowanie wg wymagań np. Nm 3 /h, Nl/min itp. Zewn. moduł przelicznika wyjście analogowe mA, pasywne / aktywne, izolowane; skalowane dla przepływu w Nm 3 /h itp. (DM3600A) wyjścia alarmowe 2 wyjścia przekaźnikowe SPDT, obc. max. 230VAC/5A, 30VDC/5A Jedno wyjście przekaźnikowe może być skonfigurowane jako impulsowe napięcie zasilania 230VAC ( VAC) lub 24VDC ( VDC) wyświetlacz LED, max. 6-cyfr dla przepływu bieżącego; max. 12-cyfr dla sumatora obsługa / konfiguracja pełna konfiguracja przy użyciu przycisków MONTAŻ MECHANICZNY Przyłącze procesowe kołnierz montażowy fi. 62mm (tworzywo PC) opcja: inne przyłącze wg wymagań Montaż czujnika bezpośrednio np. w rurociągu lub przy użyciu sekcji pomiarowej Długość zanurzenia czujnika max. 200mm, regulowana Materiały obudowa elektroniki tworzywo PC (PC110), ognioodporne czujnik pomiarowy rura - tworzywo PC (PC110), ognioodp.; głowica czujnika - stal nierdzewna SS304 przyłącze procesowe tworzywo PC (PC110), ognioodporne kabel czujnika (NFT35) izolacja PVC Stopień ochrony IP54 dla obudowy elektroniki Waga NFT34 ok. 147g NFT35 ok. 200g APROBATY / ZATWIERDZENIA Certyfikat CE EN :2006; EN :2006; EN 55011:2009/A1:2010 Kalibracja certyfikat kalibracji przyrządu wg ISO w dostawie

3 WYMIARY PROGRAMOWANIE - PRZEŁĄCZNIKI DIP Aktywacja konfiguracji z przycisków Typ sygnału dla wyjść analogowych DIP - 1 Konfiguracja DIP DIP - 2 Typ sygnału ON Aktywna ON Wyjścia mA OFF Nieaktywna OFF Wyjścia V UWAGI: Status nastawy przełącznikami DIP może być odczytana z PC przy użyciu oprogramowania konfiguracyjnego. W przypadku zmiany pozycji przełączników należy ponownie zrestartować program i przyrząd aby poprawnie odczytać nową konfigurację z PC Konfiguracja przy użyciu przełączników DIP może być możliwa jedynie w przypadku jeśli przełącznik DIP numer 1 w pozycji ON - aktywny. Zakres pomiarowy DIP - 3 DIP - 4 DIP - 5 Zakres OFF OFF OFF 1m/s ON OFF OFF 2m/s OFF ON OFF 5m/s ON ON OFF 10m/s OFF OFF ON 15m/s ON OFF ON 20m/s OFF ON ON 40m/s ON ON ON Adres ID dla Modbus RTU DIP - 6 DIP - 7 DIP - 8 Adres ID OFF OFF OFF 1 ON OFF OFF 2 OFF ON OFF 3 ON ON OFF 4 OFF OFF ON 5 ON OFF ON 6 OFF ON ON 7 ON ON ON 8

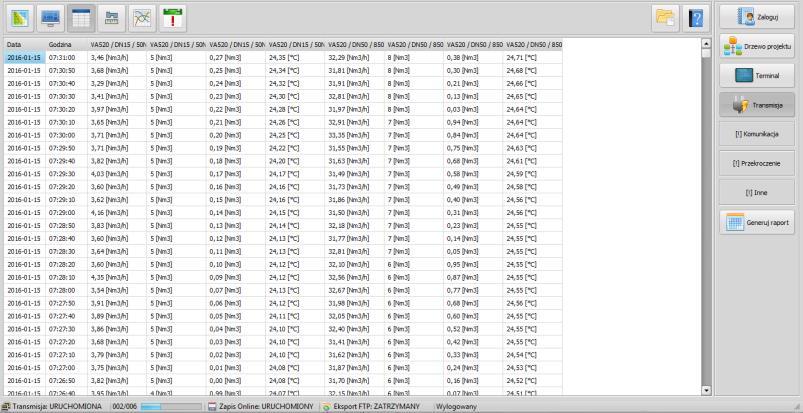

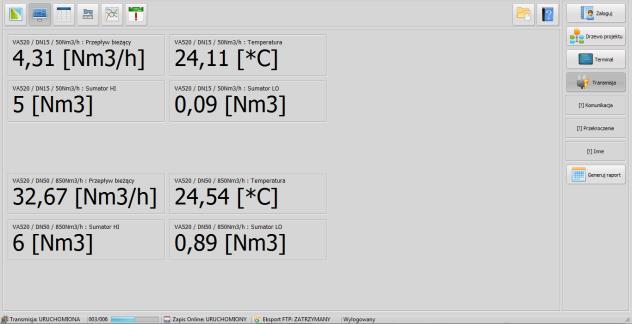

4 PODŁĄCZENIE ELEKTRYCZNE Konektor M12, 4-pin (zasilanie + sygnały analogowe) Konektor M12, 8-pin (zasilanie + sygnały + komunikacja) Dławik kablowy (podłączenie interfejsu RS485 z PC) Konektor M12, 4-pin (zasilanie + interfejs RS485) Dostępne 4 kombinacje podłączeń elektrycznych: - wersja z wyjściami analogowymi: konektor M12, 4-pin - wersja z interfejsem RS485 (brak wyj. analogowych): konektor M12, 4-pin - wersja z wyj. analog. + RS485: konektor M12, 4-pin + dławik kabl. dla RS485 - wersja z wyjściami analogowymi + RS485: konektor M12, 8-pin WIZUALIZACJA POMIARÓW NA PC - OPROGRAMOWANIE

5 SPOSÓB ZAMAWIANIA Model przyrządu NFT34 Przepływomierz termiczny, wersja kompaktowa NFT35 Przepływomierz termiczny, wersja rozdzielna, kabel czujnika 2m Zakres pomiarowy czujnika 02 2m/s 10 10m/s 20 20m/s 40 40m/s Sygnał wyjściowy czujnika mA VDC 9 Tylko RS485 Modbus RTU 11 Dla zewnętrznego przelicznika przepływu Zewn. moduł przelicznika 0 Brak 1 Przelicznik tablicowy DM3600A/00/S1/X/P03 w dostawie: wyświetlacz LED; wyjście mA; zasilanie 230VAC (opcja 24VDC) 2 Przelicznik tablicowy DM3600A/00/S1/P02/P03 w dostawie: wyświetlacz LED; wyjście mA + 2 wyjścia przekaźnikowe; zasilanie 230VAC (opcja 24VDC) Typ wyjścia 0 Tylko wyjście analogowe 1 Tylko wyjście cyfrowe RS485 2 Wyjście analogowe i wyjście cyfrowe RS485 Modbus RTU Opcje 1 X Brak opcji 5 Kabel czujnika o długości 5m (tylko NFT35) D Q Wyświetlacz lokalny LCD (wskazanie tyko m/s) Przyłącze elektr. konektor M12, 8-pin (zasilanie + wyj. analogowe + RS485) Opcje 2 X Brak opcji K5 W4 PS HS Kabel podłącz. o dług. 5m z konektorem M12, 4-pin (K8 z konektor. M12, 8-pin) Wtyczka rozbieralna M12, 4-pin, kabel po stronie użytkownika Zasilacz 230VAC/24VDC do montażu na szynie DIN Uchwyt EM-HS do montażu obudowy elektroniki na szynie DIN (dla NFT35) Kalibracja 0 Kalibracja standardowa (m/s) - bez przelicznika przepływu 1 Kalibracja wg wymagań (np. Nm3/h) - z przelicznikiem przepływu (do kalibracji podać: medium, zakres pomiar., średnica wewn. rurociągu) Przykład zamawiania: NFT X K5 1 (powietrze / Nm 3 /h / 41,8mm) UWAGI: W przypadku opcji 1 i 2 można wyspecyfikować kilka z nich, oddzielając znakiem plusa (+) np. NFT X.K5+PS.1 (powietrze / Nm 3 /h / 41,8mm) W przypadku jeśli wymagana wersja z sekcją pomiarową należy podać wymaganą średnicę sekcji oraz wymagane przyłącza procesowe - do uzgodnienia (dostępne m.in. przyłącza gwintowane, kołnierzowe, higieniczne itp.) W przypadku wersji z przelicznikiem przepływu, będzie on skalibrowany dla czujnika przepływu wg wymagań użytkownika (gaz, zakres pomiarowy, średnica rurociągu) lub użytkownik ma możliwość swobodnej kalibracji przelicznika przepływu dla mierzonego gazu, zakresu pomiarowego, średnicy rurociągu itp. Dodatkowe akcesoria - patrz na następnej stronie

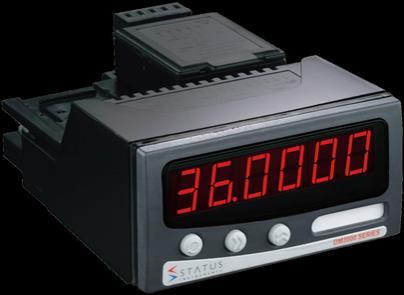

6 AKCESORIA DODATKOWE Akcesoria Kod zamówienia / Nazwa Opis Cechy EM-KMPC Przesuwny kołnierz montażowy, dla systemów klimatyzacji i/lub wentylacji, tworzywo PC EM-KMSS Przesuwny kołnierz montażowy, dla systemów klimatyzacji i/lub wentylacji, stal nierdzewna ELEMENTY MOCUJĄCE Materiał: tworzywo PC Średnica zewn.: 62mm Mocowanie: 4 otwory x fi.4mm Montaż: w kanale Materiał: stal nierdzewna SS304 Średnica zewn.: 55mm Mocowanie: 3 otwory x fi.6mm montaż czujnika w kanale itp. regulowana długość zanurzenia czujnika pomiarowego montaż czujnika w kanale itp. regulowana długość zanurzenia czujnika pomiarowego EM-HS Uchwyt do montażu obudowy elektroniki na szynie DIN, dla wersji z czujnikiem rozdzielnym Materiał: stal nierdzewna SS304 Wymiary: 77,4 x 42mm montaż obudowy elektroniki na szynie DIN (dla przyrządów w wersji rozdzielnej) EM-HW Uchwyty typu L do montażu obudowy elektroniki na ścianie, dla wersji z czujnikiem rozdzielnym Materiał: stal ocynkowana Wymiary: 69 x 43mm montaż obudowy elektroniki na ścianie lub płaskiej powierzchni (dla przyrządów w wersji rozdzielnej) ZEWNĘTRZNY PRZELICZNIK PRZEPŁYWU Czytelny wyświetlacz LED, czerwony, wskazanie przepływu bieżącego i sumatora (max. 6-cyfr dla przepływu bieżącego; 12-cyfr dla wskazania sumatora / licznika) Wyjście analogowe mA, izolowane galwanicznie, skalowane wg wymagań użytkownika w jednostkach objętościowych np. Nm 3 /h 2 wyjścia przekaźnikowe SPDT; izolowane, obc. max. 230VAC/5A, 30VDC/5A (możliwa konfiguracja dla funkcji alarmu, dozowania, wyjścia impulsowego) Wysoka dokładność przetwarzania 0,05% Pełna konfiguracja parametrów przyrządu z lokalnych przycisków Napięcie zasilania 230VAC ( VAC) lub 24VDC ( VDC) Montaż tablicowy; opcjonalnie wersja w obudowie naściennej Stopień ochrony obudowy IP65 dla frontu obudowy Opcjonalnie: interfejs komunikacji RS485 Modbus RTU; kabel przepływomierza o wymaganej długości; zasilacz 230VAC/24VDC do zasilania przepływomierza itp.
