BACnet Sterownik systemowy b4920

Transkrypt

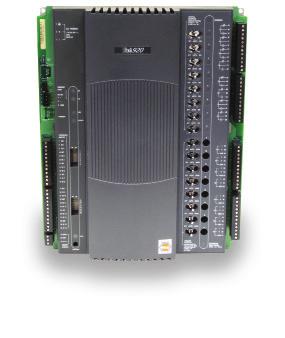

1 BACnet Sterownik b4920 Continuum jest silnym, bogatym funkcjonalnie sterownikiem systemowym, który może pracować także jako router dla podsieci do maks. 127 sterowników BACnet MS/TP, takich jak sterowniki VAV b3850, lub sterowniki MS/TP innych producentów. B3920 jest także sieciowym sterownikiem BACnet IP, który może bezpośrednio pracować na poziomie Ethernet jako BACnet Master Device.

2 02 BACnet Opis produktu CHARAKTERYSTYKA PRODUKTU Komunikacja BACnet IP umożliwia integrację z urządzeniami innych producentów Wspiera 18 obiektów BACnet, m.in. Trendy, Harmonogramy, Kalendarze i Pętle Silny, elastyczny sterownik do zaawansowanych zastosowań Port Ethernet 10/100 Mb Możliwość zwiększenia ilości we/wy Pamięć Flash zapewnia najwyższą niezawodność zawiera system operacyjny, programy użytkowe i dane robocze Pamięć Flash ułatwia aktualizację oprogramowania Opcjonalny wyświetlacz z klawiaturą (osobny montaż) Pozwala na zapamiętywanie logów zmiennych Opcja lokalnego interfejsu operatora Smart Sensor Profil urządzenia B-AAC z obsługą lokalnych trendów Sterownik b4920 jest głównie przeznaczony do sterowania dużych central wentylacyjnych, agregatów chłodniczych, kotłów, central dachowych oraz innych urządzeń tego typu. Sterownik b4920 jest wyposażony w 32-bitowy procesor, wejścia uniwersalne, sterowanie ręczne wszystkich wyjść, rozłączalne listwy montażowe, port rozszerzeń, umożliwiający zwiększenie ilości we/wy oraz opcjonalny 4-liniowy wyświetlacz z klawiaturą. Posiada także wejście dla czujnika pomieszczeniowego temperatury lub interfejsu operatora Smart Sensor Andover Continuum. Jako sterownik w pełni BACnet-owy, b4920 może komunikować się z innymi urządzeniami BACnet poprzez sieć Ethernet oraz obsługuje podsieć MS/TP, stosując się dokładnie do wymagań standardu ANSI/ ASHRAE Sterownik b4920 posiada oficjalny certyfikat zgodności wydany przez BTL (BACnet Testing Laboratory) i posiada profil B-AAC (BACnet Advanced Application Controller). Współpracując z innymi sterownikami nadrzędnymi Andover Continuum typu b4920 lub bcx1 stanowi element sieci nadrzędnej sterowników sieciowych BACnet IP. Zwiększona niezawodność dzięki pamięci Flash Sterownik b4920 posiada nieulotną pamięć RAM typu Flash dla systemu operacyjnego, programów użytkowych oraz danych roboczych. Po zaniku napięcia zasilania sieciowego, wbudowany na płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych roboczych do pamięci Flash. Po powrocie napięcia zasilającego programy użytkowe oraz dane robocze mogą być odtworzone. Backup pamięci RAM i ustawienia odtwarzania są konfigurowalne. System operacyjny zawarty w pamięci Flash pozwala na łatwą aktualizację wersji bez demontażu układów pamięci.

3 BACnet Opis produktu (ciąg dalszy) 03 Wejścia Sterownik b4920 posiada bitowych wejść uniwersalnych, konfigurowalnych jako napięciowe o zakresie napięć wejściowych 0-10VDC, cyfrowe, licznikowe do 4 Hz, temperaturowe lub parametryczne do zastosowań w systemach bezpieczeństwa. Sterowniki te posiadają także dodatkowe wejście do przyłączenia czujnika/nastawnika pomieszczeniowego temperatury lub do obsługi interfejsu Smart Sensor Andover Continuum. Wyjścia Sterownik b4920 posiada 16 wyjść 8 cyfrowych przekaźników przełącznych (obciążalność 3A, 24VAC/VDC), i 8 wyjść analogowych (0-10 VDC, 4-20 ma). Zarówno wyjścia cyfrowe przekaźnikowe jak i wyjścia analogowe są wyposażone w przełączniki sterowania ręcznego, których stan jest programowo monitorowany. Port rozszerzeń Sterownik b4920 posiada port rozszerzeń, umożliwiający dołączanie do 2 dodatkowych modułów wejść/wyjść z serii xp Andover Continuum. Dostępne typy modułów rozszerzeń to xpdi-8, xpui-4, xpdo-2, xpdo-4, xpao-2 oraz xpao-4. Dodatkowo do portu rozszerzeń można dołączyć moduł wyświetlacza z klawiaturą xp-display. Wymiary (szkic)

4 BACnet Opis produktu (ciąg dalszy) 04 Programowanie Pamięć sterownika b4920 może zawierać programy użytkowe, harmonogramy, alarmy, dane oraz obiekty BACnet (m.in. Harmonogramy, Alarmy i Trendy). Obiektowy język programowania Plain English umożliwia łatwe zastosowanie dowolnie skomplikowanych algorytmów. Z poziomu Plain English istnieje bezpośredni, lokalny lub globalny dostęp do obiektów BACnet-owych. Programowanie sterowników b4920 odbywa się za pośrednictwem stacji roboczej Continuum w wersji 1.7 lub wyższej. Programy, baza danych personelu, logi i alarmy przechowywane i wykonywane są bezpośrednio w sterowniku. Wymiary (szkic) 1 Zasilanie 2 Komunikacja Interfejs Smart Sensor Sterownik b4920 posiada wbudowany port do obsługi lokalnego interfejsu użytkownika typu Smart Sensor Andover Continuum. Interfejs Smart Sensor posiada 4 cyfrowy wyświetlacz LCD oraz ikony: PM, %,, Setpoint, Cool, Heat, CFM, Fan, OA, SP, a także 6 programowalnych przycisków. Pozwala on użytkownikowi na lokalną zmianę nastaw, wyświetlanie wartości zmiennych, włączanie lub wyłączenie urządzeń. Dostępna jest też wersja z wyświetlaczem LED (2 znaki). 3 Wejścia Smart Sensor 4 Wyjścia

5 05 BACnet Specyfikacja 05 Elektryczne Zasilanie 115/230 VAC (+10%, -15%); 50/60 Hz Pobór mocy 45 VA Zabezpieczenie przeciążeniowe bezpiecznik 3 A Zegar czasu rzeczywistego Sprzętowy, podtrzymywany bateryjnie Mechaniczne Środowisko pracy C, 10 95% RH (brak kondensacji) Wymiary 330 x 271 x 69 [mm] (wys. x szer. x gł.) Waga 1.58 kg Obudowa IP10. Palność zgodna z UL94-5V Zabudowa wewnątrz szafy elektrycznej Montaż Panel montażowy Baterie Typ: wymienna bateria litowa; Czas podtrzymania pamięci RAM: 5 lat (ciągłego zaniku zasilania) Komunikacja Interfejs komunikacyjny, BACnet IP 10/100 BaseT Prędkość transmisji, BACnet IP 10/100Mb Interfejs komunikacyjny, BACnet MS/TP: RS-485, maks. do 127 urządzeń Prędkość transmisji, BACnet MS/TP 9,6k, 19,2k, 38,4k, 76,8k Bd Długość magistrali RS m, moduły wzmacniające BACnet umożliwiają konfigurację dłuższych segmentów. Kabel magistrali RS-485 niskopojemnościowa, ekranowana skrętka jednoparowa Profil urządzenia BACnet B-AAC, BACnet Advanced Application Controller Certyfikat BTL B-AAC Wejścia/Wyjścia WEJŚCIA 16 wejść uniwersalnych Napięciowe (0 10 VDC) Temperaturowe (-34 C 110 C) Cyfrowe (ON/OFF) Licznikowe (częst. Do 4 Hz, wypełnienie 50%, min. dł. impulsu 125 ms) Parametryczne (układ 1- lub 2-rezystorowy) Prądowe ( ma, z zewnętrznym rezystorem znamionowym 500 Ω) 1 wejście typu Smart Sensor (0 C 41 C) Zakres napięcia wejściowego 0-10 VDC Impedancja wejściowa 30,1 kω (polaryzacja napięciowa) 5 MΩ przy odłączonym rezystorze polaryzującym Zabezpieczenie wejść 24 VAC lub 24 VDC chwilowo dla każdego kanału; ±1000 V (impuls) zgodnie z EN Rozdzielczość 2,5 mv Dokładność ±7,5 mv (±0,25 C w zakresie -23 C +66 C)

6 06 BACnet Specyfikacja (ciąg dalszy) WYJŚCIA CYFROWE 8 wyjściowych przekaźników przełącznych (każde 2 sąsiednie wyjścia mogą zostać skofigurowane jako jedno wyjście trójstanowe) Obciążalność 3A, 24 VAC/VDC ±1500 V (impuls) zgodnie z EN Dokładność 0,1 s dla sterowania impulsowego PWM WYJŚCIA ANALOGOWE 8 wyjść analogowych Obciążalność Dla 0-10V: 5 ma maks., min. impedancja obciążenia 2 kω, lub 4-20 ma na każdy kanał ±1000 V (impuls) zgodnie z EN Dokładność Typ napięciowy 0-10 VDC: 0,1 V Typ prądowy 4-20 ma: 0,1 ma Sterowanie ręczne Każde wyjście posiada przełącznik sterowania ręcznego. Położenie przełącznika jest programowo monitorowane Port rozszerzeń Możliwość dołączenia modułów rozszerzeń z serii xp Złącza Zasilanie 3-zaciskowa listwa rozłączna Wejścia Dwie 12-zaciskowe listwy rozłączne Wyjścia b4920: cztery 12-zaciskowe listwy rozłączne Smart Sensor 3-zaciskowa listwa rozłączna Komunikacja RS-485 BACnet MS/TP: 3-zaciskowa listwa rozłączna Port rozszerzeń 6-stykowe gniazdo wtykowe Port serwisowy 4-stykowe gniazdo wtykowe Diody sygnalizacyjne led/przełączniki Diody sygnalizacyjne LED CPU praca CPU TD Transmit Data RD Receive Data Output Stan wyjścia (osobny dla każdego wyjścia, tylko wyjścia cyfrowe) EXPANSION PORT PWR Stan zasilania portu rozszerzeń OVERRIDE sygnalizacja sterowania ręcznego LINK & ACTIVITY Ethernet Przełączniki RESET mikroprzełączniki rezystorów polaryzujących przełączniki sterowania ręcznego Ogólne Pamięć 1MB SRAM, 2MB FLASH Procesor Motorola 32-bit Coldfire Konfiguracja sieciowa Poprzez interfejs webowy Certyfikaty UL/CUL 916, FCC CFR 47 Part 15, ICES-003, EN55022, AS/NZS 3548, Class A, CE Opcje UL864, Smoke Control System Equipment, UUKL (b4920-s) Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Sierpień 2007 pdw
