Andover ContinuumTM Sterowniki obiektowe serii b3600

Transkrypt

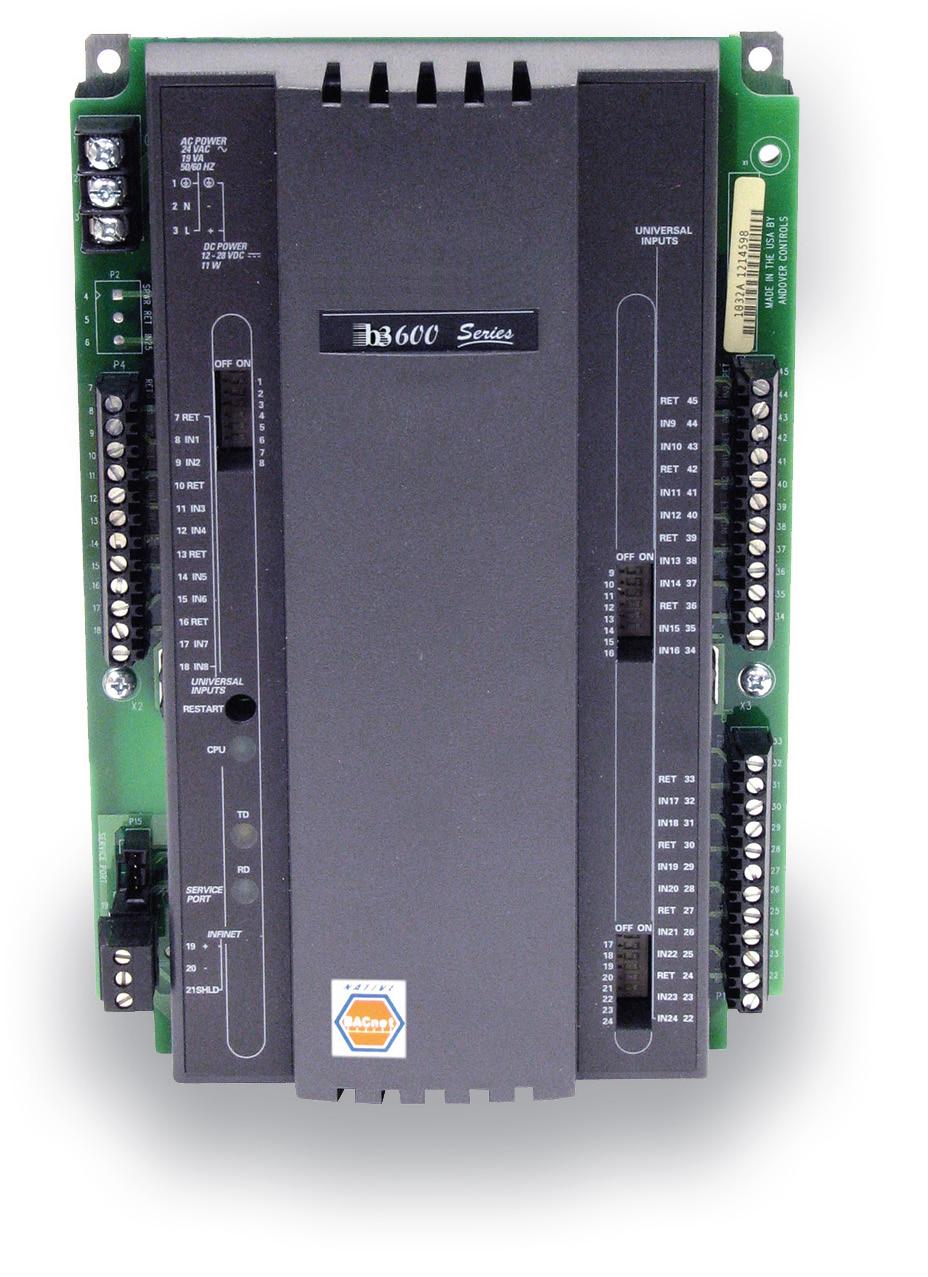

1 Andover ContinuumTM Sterowniki z serii b3600 Andover Continuum TM należą do rodziny sterowników BACnet, które komunikują się po magistrali RS-485 ze sterownikiem nadrzędnym wykorzystując protokół komunikacyjny BACnet MS/TP.

2 02 Andover Continuum Opis produktu CHARAKTERYSTYKA PRODUKTU BACnet MS/TP umożliwia integrację z urządzeniami innych producentów Wspiera 18 obiektów BACnet, m.in. Trendy, Harmonogramy, Kalendarze i Pętle Silny, elastyczny sterownik do zaawansowanych zastosowań Odpowiedni do monitorowania grup sygnałów wejściowych uniwersalne mogą pracować jako parametryczne w zastosowaniach z zakresu bezpieczeństwa Pamięć Flash zapewnia najwyższą niezawodność zawiera system operacyjny, programy użytkowe i dane robocze Pozwala na zapamiętywanie logów zmiennych Profil urządzenia B-AAC z obsługą lokalnych trendów Sterowniki serii b3600 są głównie przeznaczone do monitorowania skoncentrowanych grup sygnałów wejściowych. Możliwe zastosowania sterowników b3600 dostępnych typów: b3608, posiadając 8 wejść uniwersalnych pozwala na monitorowanie mniejszych grup sygnałów. Ten sterownik pozwala na skonfigurowanie wejść jako parametryczne do zastosowań z zakresu bezpieczeństwa. Można wtedy monitorować stany czujników ruchu, czujników zbicia szyby czy innych czujników używanych w systemach sygnalizacji włamania i napadu (SSWiN), na równi ze standardowymi czujnikami sygnałów technicznych takich jak temperatura, wilgotność etc. sterownik b3624 przedstawia sobą taką samą funkcjonalność i wymiary jak b3608, ale posiada 3 razy większą liczbę wejść (24) do monitorowania różnych sygnałów. Gęste upakowanie wejść umożliwia monitorowanie dużych grup sygnałów, zmniejszając tym samym liczbę potrzebnych sterowników i obniżając koszt całkowitego systemu, jego złożoność i wymagania serwisowe. Sterowniki serii b3600 posiadają nielotną pamięć typu Flash, zwiększoną pojemność pamięci RAM oraz szybki 32-bitowy procesor nowej generacji, udostępniają także duże pojemności pamięci na aplikacje i dane robocze. Jako sterowniki w pełni BACnet-owe, sterowniki serii b3600 mogą komunikować się z innymi urządzeniami BACnet poprzez sieć MS/TP, stosując się dokładnie do wymagań standardu ANSI/ASHRAE Sterowniki serii b3600 posiadają oficjalne certyfikaty zgodności wydane przez BTL (BACnet Testing Laboratory) i posiadają profil B-AAC (BACnet Advanced Application Controller). Współpracując ze sterownikami nadrzędnymi Andover Continuum typu b4920 lub bcx1 stanowią element sieci obiektowej urządzeń wykonawczych MS/TP.

3 Andover Continuum Opis produktu (ciąg dalszy) 03 Zwiększona niezawodność dzięki pamięci FLASH Sterowniki serii b3600 posiadają nieulotną pamięć RAM typu Flash dla systemu operacyjnego, programów użytkowych oraz danych roboczych. Po zaniku napięcia zasilania sieciowego, wbudowany na płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych roboczych do pamięci Flash. Po powrocie napięcia zasilającego programy użytkowe oraz dane robocze mogą być odtworzone. Backup pamięci RAM i ustawienia odtwarzania są konfigurowalne. System operacyjny zawarty w pamięci Flash pozwala na łatwą aktualizację wersji bez demontażu układów pamięci. Sterownik typ b3608 posiada osiem, a typ b3624 posiada dwadzieścia cztery 10-bitowe wejścia uniwersalne, konfigurowalne jako napięciowe o zakresie napięć wejściowych 0-5VDC, cyfrowe, licznikowe do 4 Hz, temperaturowe lub parametryczne do zastosowań w systemach bezpieczeństwa. Wymiary (szkic)

4 Andover Continuum Opis produktu (ciąg dalszy) 04 Programowanie Pamięć sterowników serii b3600 może zawierać programy użytkowe, harmonogramy, alarmy, dane oraz obiekty BACnet (m.in. Harmonogramy, Alarmy i Trendy). Obiektowy język programowania Plain English umożliwia łatwe zastosowanie dowolnie skomplikowanych algorytmów. Z poziomu Plain English istnieje bezpośredni, lokalny lub globalny dostęp do obiektów BACnet-owych. Programowanie sterowników serii b3600 odbywa się za pośrednictwem stacji roboczej Continuum w wersji 1.7 lub wyższej. Programy, baza danych personelu, logi i alarmy przechowywane i wykonywane są bezpośrednio w sterowniku. 3 b3608 and b b3624

5 05 Andover Continuum Specyfikacja N1831 Elektryczne 24 VAC (+10%, -15%); 50/60 Hz lub VDC Pobór mocy 25 VA Zabezpieczenie przeciążeniowe bezpiecznik 3,0 A Programowy zegar czasu rzeczywistego Synchronizowany poprzez BACnet MS/TP Mechaniczne Środowisko pracy C, 10 95% RH (brak kondensacji) Wymiary 229 x 153 x 54 [mm] (wys. x szer. x gł.) Waga 0,54 kg Obudowa IP10. Palność zgodna z UL94-5V Zabudowa wewnątrz szafy elektrycznej Montaż Panel montowania Bateria Parametry Typ: wymienna bateria litowa; Czas podtrzymania pamięci RAM: 5 lat (ciągłego zaniku zasilania) Interfejs komunikacyjny RS-485 BACnet MS/TP, maks. do 127 urządzeń Prędkość transmisji, BACnet MS/TP 9,6k, 19,2k, 38,4k, 76,8k Bd Długość magistrali RS m, moduły wzmacniające BACnet umożliwiają konfigurację dłuższych segmentów. Kabel magistrali RS-485 niskopojemnościowa, ekranowana skrętka jednoparowa Profil urządzenia BACnet B-AAC, BACnet Advanced Application Controller Certyfikat BTL B-AAC b3608: 8 wejść uniwersalnych b3624: 24 wejścia uniwersalne Napięciowe (0 5,115 VDC) Temperaturowe (-34 C 110 C) Cyfrowe (ON/OFF) Licznikowe (częst. Do 4 Hz, wypełnienie 50%, min. dł. impulsu 125 ms) Parametryczne (układ 1- lub 2-rezystorowy) Prądowe ( ma, z zewnętrznym rezystorem znamionowym 250 Ω) Zakres napięcia wejściowego 0 5,115 VDC Impedancja wejściowa 10 kω (polaryzacja napięciowa) 5 MΩ przy odłączonym rezystorze polaryzującym Rozdzielczość 5,0 mv Dokładność ±15 mv (±0,56 C w zakresie -23 C +66 C) Złącza 3-zaciskowa listwa rozłączna 1-8 (b3608 i b36024): 12-zaciskowa listwa nierozłączna Tylko b3624: 9-16: 12-zaciskowa listwa nierozłączna 17-24: 12-zaciskowa listwa nierozłączna RS-485 BACnet MS/TP: 3-zaciskowa listwa rozłączna Port serwisowy 4-zaciskowa listwa rozłączna Diody sygnalizacyjne LED/Przełączniki Diody sygnalizacyjne LED CPU TD RD Przełączniki RESET praca CPU Transmit Data Receive Data mikroprzełączniki rezystorów Ogólne Pamięć 128K SRAM, 1MB FLASH Procesor Motorola 32-bit Coldfire Certyfikaty UL/CUL 916, FCC CFR 47 Part 15, ICES-003, EN55022, AS/NZS 3548, Class A, CE Opcje UL864, Smoke Control System Equipment, UUKL (b3608-s, b3624-s) Prawa autorskie 2005, TAC Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Document Number Październik 2005 pdw
